前言

在实际项目开发中，我们经常会遇到这样一种情况：

拿到一个 .glb 模型；
模型本身没有动画；
但是需要让模型中的某些部件运动起来。

例如：

无人机螺旋桨旋转
雷达天线扫描
风机叶片转动
机械臂关节运动
炮塔旋转

很多人第一反应是：

重新找建模人员制作动画。

实际上，如果模型节点结构合理，Cesium 本身就提供了节点变换能力，我们完全可以通过代码动态控制模型节点，实现动画效果。

本文以无人机螺旋桨旋转 为例，讲解如何使用 nodeTransformations 给一个原本没有动画的 GLB 模型添加动画。

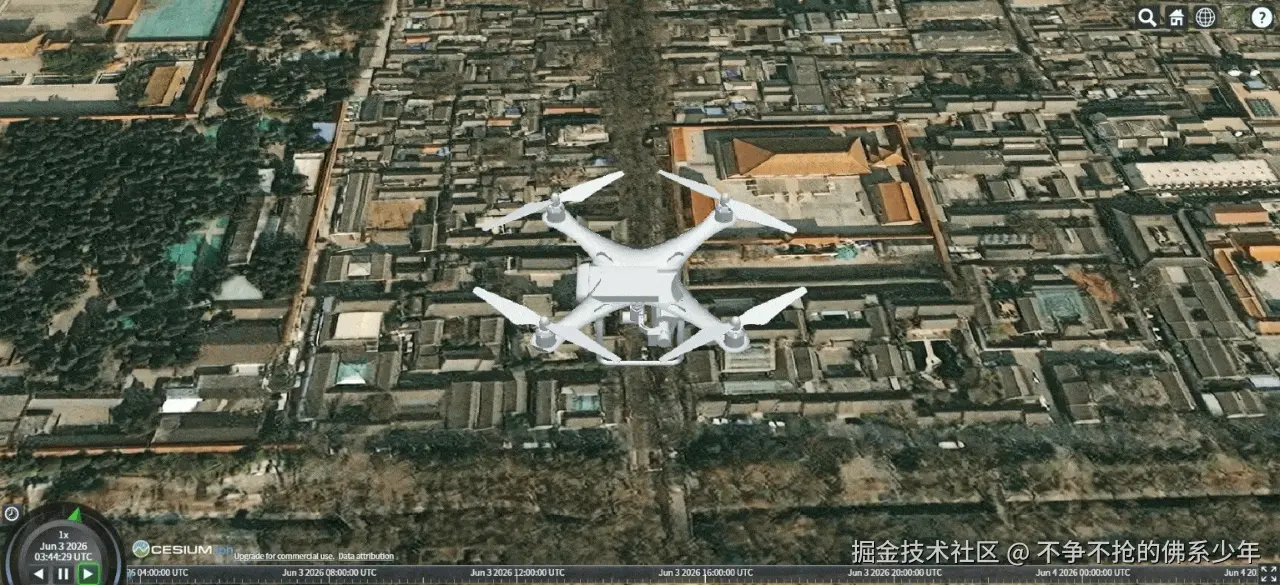

最终效果

实现效果如下：

无人机机身保持静止
四个螺旋桨持续旋转
两两反向旋转
不依赖模型自带动画

一、实现原理

Cesium 在加载模型时，可以单独控制模型内部节点。

核心属性：

js 复制代码

nodeTransformations

官方说明：

text 复制代码

允许开发者动态修改模型内部节点的
平移（Translation）
旋转（Rotation）
缩放（Scale）

因此我们可以：

text 复制代码

找到螺旋桨节点
↓
持续修改节点旋转
↓
形成旋转动画

整个过程：

text 复制代码

GLB模型
    ↓
获取节点名称
    ↓
NodeTransformationProperty
    ↓
CallbackProperty实时计算旋转角度
    ↓
Quaternion旋转
    ↓
形成动画

二、前提条件

1. 模型节点必须独立

例如模型结构：

text 复制代码

Drone
├── Body
├── shell_8-DC_Shell
├── shell_9-DC_Shell
├── shell_10-DC_Shell
└── shell_11-DC_Shell

每个螺旋桨都必须是单独节点。

如果整个模型只有一个 Mesh：

text 复制代码

Drone

那么无法单独控制螺旋桨。

2. 旋转轴必须正确

这是很多人踩坑最多的地方。

错误情况：

text 复制代码

节点原点在模型中心

旋转后：

text 复制代码

螺旋桨绕飞机中心公转

而不是：

text 复制代码

绕自身中心旋转

因此需要提前调整模型节点 Pivot。

例如：

text 复制代码

shell_8-DC_Shell

其节点原点必须位于：

text 复制代码

螺旋桨中心

否则动画一定不对。

三、确定需要控制的节点

先定义四个螺旋桨名称：

js 复制代码

const propellerNames = [
  "shell_8-DC_Shell",
  "shell_10-DC_Shell",
  "shell_11-DC_Shell",
  "shell_9-DC_Shell"
];

这些名称来自 GLB 模型内部节点名称。

例如：

text 复制代码

shell_8-DC_Shell
shell_9-DC_Shell
shell_10-DC_Shell
shell_11-DC_Shell

四、创建节点动画配置

先创建一个对象：

js 复制代码

const nodeTransformations = {};

用于保存所有节点动画。

结构类似：

js 复制代码

{
  node1: xxx,
  node2: xxx,
  node3: xxx
}

后面直接传给：

js 复制代码

model.nodeTransformations

即可。

五、为每个节点创建旋转动画

遍历节点

js 复制代码

propellerNames.forEach((name, i) => {
});

设置旋转方向

无人机通常需要相邻螺旋桨反向旋转。

例如：

js 复制代码

const dir = i % 2 === 0 ? 1 : -1;

结果：

text 复制代码

第1个 顺时针
第2个 逆时针
第3个 顺时针
第4个 逆时针

创建节点变换属性

js 复制代码

nodeTransformations[name] =
  new Cesium.NodeTransformationProperty({
    rotation: ...
  });

这里表示：

text 复制代码

仅修改旋转
不修改位置
不修改缩放

六、实时计算旋转角度

为什么使用 CallbackProperty

动画需要每一帧都更新。

因此不能写死：

js 复制代码

rotation: xxx

而应该：

js 复制代码

new Cesium.CallbackProperty(...)

让 Cesium 每一帧重新计算。

获取运行时间

js 复制代码

const t =
  Cesium.JulianDate.secondsDifference(
    time,
    viewer.clock.startTime
  );

作用：

text 复制代码

当前时间 - 开始时间

得到：

text 复制代码

已经运行了多少秒

例如：

text 复制代码

0秒
1秒
2秒
3秒
...

根据时间计算旋转角度

js 复制代码

dir * angularSpeed * t

例如：

js 复制代码

const angularSpeed = 12;

则：

text 复制代码

1秒   12弧度
2秒   24弧度
3秒   36弧度

随着时间增长不断旋转。

七、生成四元数旋转

Cesium 内部使用 Quaternion 表示旋转。

代码：

js 复制代码

Cesium.Quaternion.fromAxisAngle(
  Cesium.Cartesian3.UNIT_Z,
  dir * angularSpeed * t
);

含义：

text 复制代码

绕Z轴旋转
旋转角度 = dir * angularSpeed * t

UNIT_Z是什么

js 复制代码

Cesium.Cartesian3.UNIT_Z

等价于：

js 复制代码

(0,0,1)

表示：

text 复制代码

绕Z轴旋转

如果模型方向不同怎么办

有些模型：

text 复制代码

X轴朝上

则应该：

js 复制代码

Cesium.Cartesian3.UNIT_X

有些模型：

text 复制代码

Y轴朝上

则应该：

js 复制代码

Cesium.Cartesian3.UNIT_Y

需要根据实际模型测试。

八、加载模型

最后创建实体：

js 复制代码

const vehicleEntity =
  viewer.entities.add({
    position:
      Cesium.Cartesian3.fromDegrees(
        116.397,
        39.907,
        100
      ),

    model: {
      uri: "./air_pivot_fixed.glb",

      runAnimations: false,

      nodeTransformations:
        nodeTransformations,

      minimumPixelSize: 100,

      scale: 10
    }
  });

关键参数说明

runAnimations

js 复制代码

runAnimations: false

关闭模型自带动画。

因为这里：

text 复制代码

动画完全由代码驱动

nodeTransformations

js 复制代码

nodeTransformations

将前面配置好的节点动画绑定到模型。

scale

js 复制代码

scale: 10

模型缩放倍数。

minimumPixelSize

js 复制代码

minimumPixelSize: 100

保证远距离模型不会太小。

九、锁定视角观察效果

js 复制代码

viewer.trackedEntity =
  vehicleEntity;

作用：

text 复制代码

相机跟随模型

方便观察动画效果。

十、性能分析

很多人担心：

text 复制代码

每帧更新会不会卡？

实际上：

text 复制代码

4个节点
每帧计算4个四元数

开销极小。

即使：

text 复制代码

几十个节点

也基本不会成为性能瓶颈。

真正影响性能的通常是：

模型面数
贴图大小
实体数量

而不是节点旋转。

常见问题

问题1：螺旋桨围着飞机转

原因：

text 复制代码

节点Pivot位置错误

解决：

text 复制代码

将节点原点移动到螺旋桨中心

问题2：螺旋桨不转

检查：

js 复制代码

runAnimations

和：

js 复制代码

nodeTransformations

是否正确配置。

同时确认：

text 复制代码

节点名称是否正确

问题3：旋转方向不对

修改：

js 复制代码

UNIT_X
UNIT_Y
UNIT_Z

尝试不同轴向。

完整代码

html 复制代码

<!DOCTYPE html>
<html>

<head>
  <meta charset="UTF-8" />
  <script src="https://cesium.com/downloads/cesiumjs/releases/1.95/Build/Cesium/Cesium.js"></script>
  <link href="https://cesium.com/downloads/cesiumjs/releases/1.95/Build/Cesium/Widgets/widgets.css" rel="stylesheet" />

  <style>
    html,
    body,
    #map {
      margin: 0;
      padding: 0;
      width: 100%;
      height: 100%;
      overflow: hidden;
    }
  </style>
</head>

<body>
  <div id="map"></div>

  <script>
    Cesium.Ion.defaultAccessToken =
      "YOUR_TOKEN";

    const viewer = new Cesium.Viewer("map", {
      shouldAnimate: true,
    });

    const propellerNames = [
      "shell_8-DC_Shell",
      "shell_10-DC_Shell",
      "shell_11-DC_Shell",
      "shell_9-DC_Shell"
    ];

    const angularSpeed = 12;

    const nodeTransformations = {};

    propellerNames.forEach((name, i) => {

      const dir = i % 2 === 0 ? 1 : -1;

      nodeTransformations[name] =
        new Cesium.NodeTransformationProperty({

          rotation:
            new Cesium.CallbackProperty(
              (time) => {

                const t =
                  Cesium.JulianDate.secondsDifference(
                    time,
                    viewer.clock.startTime
                  );

                return Cesium.Quaternion.fromAxisAngle(
                  Cesium.Cartesian3.UNIT_Z,
                  dir * angularSpeed * t
                );
              },
              false
            ),
        });
    });

    const vehicleEntity =
      viewer.entities.add({

        position:
          Cesium.Cartesian3.fromDegrees(
            116.397,
            39.907,
            100
          ),

        model: {
          uri: "./air_pivot_fixed.glb",

          runAnimations: false,

          nodeTransformations:
            nodeTransformations,

          minimumPixelSize: 100,

          scale: 10.0
        }
      });

    viewer.trackedEntity =
      vehicleEntity;
  </script>
</body>

</html>

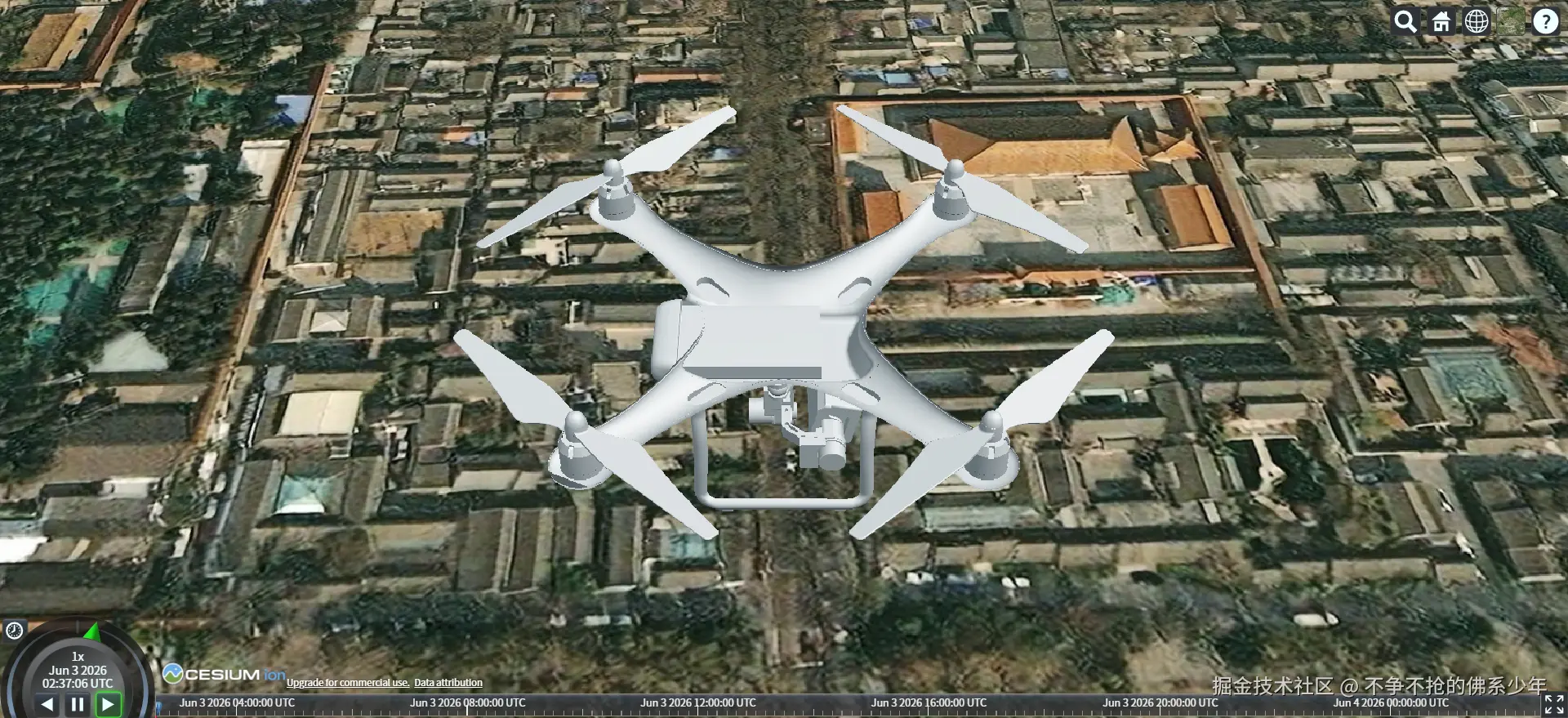

无人机模型

下载

总结

当 GLB 模型没有动画时，不一定要重新制作动画文件。

利用 Cesium 提供的 nodeTransformations、NodeTransformationProperty、CallbackProperty 和 Quaternion，就能够直接通过代码控制模型内部节点，实现：

螺旋桨旋转
雷达扫描
风机转动
机械臂运动
云台旋转

这种方式最大的优点是：

text 复制代码

动画逻辑完全由代码控制
无需重新导出模型
运行时可动态调整速度和方向
