STM32 Bootloader与OTA升级

深入理解STM32程序升级原理，打造永不"变砖"的可靠系统

前言

在嵌入式开发中，程序升级是一个绕不开的话题。无论是开发阶段的频繁烧录，还是产品交付后的远程维护，一套可靠的固件更新机制都是系统稳定运行的基石。本文将结合STM32芯片特性，从最基础的启动架构讲起，逐步深入到企业级的两段式、三段式Bootloader设计，同时涵盖CAN总线、LoRa等多样化升级通道的实现。本文内容基于实际项目经验与ST官方应用笔记AN2606、AN3155等资料，力求完整、可落地。

一、STM32程序下载的三种方式

STM32微控制器的程序烧录与更新主要有三种途径：ICP、ISP和IAP。理解三者的区别和适用场景，是设计Bootloader的前提。

1.1 ICP（在线编程）

ICP（In-Circuit Programming）是指通过专用的调试/编程接口（如SWD、JTAG），在芯片焊接到电路板上之后直接烧录Flash。

特点：
- 需要专用烧录器：ST-Link、J-Link、ULINK等。
- 接口通常占用2个引脚（SWD：SWCLK、SWDIO）或更多（JTAG）。
- 可以随时读写任意Flash地址，支持硬件断点调试。
- 烧录速度快，适合开发阶段频繁下载和工厂量产。
常见应用 ：
- 开发调试：Keil、IAR、STM32CubeIDE直接下载。
- 生产测试：工装夹具配合烧录器批量烧写。
- 维修刷机：若设备预留SWD接口，可直接刷写。

1.2 ISP（系统内编程）

ISP（In-System Programming）利用STM32芯片出厂时预置在系统存储器（System Memory）中的Bootloader程序，通过UART、USB、CAN、I2C、SPI等串行接口接收固件并写入Flash。

特点：
- 不需要专用烧录器，只需一个串口/USB转串口模块。
- 需要在上电或复位时配置BOOT引脚（BOOT0=1，BOOT1=0）进入系统存储器自举模式。
- 支持使用官方工具如STM32CubeProgrammer、Flash Loader Demonstrator。
- 通信协议是固定的，例如USART协议使用0x7F同步字节自动检测波特率。
硬件要求 （以USART1为例）：
- PA9（TX）连接上位机RX，PA10（RX）连接上位机TX。
- 未使用的外设RX引脚（如USART2_RX、CAN_RX等）在检测期间不能悬空，需拉高或拉低，否则会影响自动检测。
适用场景 ：
- 现场升级（无需打开外壳，通过预留的串口接口）。
- 无调试接口的批量生产。

1.3 IAP（应用内编程）

IAP（In-Application Programming）是指用户应用程序自己调用Flash擦写函数，在运行时更新固件。

特点：
- 完全由用户程序控制，不依赖BOOT引脚配置。
- 可实现远程升级（OTA），通过WiFi、4G、LoRa、以太网接收固件。
- 需要自己设计Bootloader（通常位于Flash起始地址）和APP之间的跳转协议。
- 必须处理Flash擦写过程中的中断响应、掉电保护、双备份等复杂问题。
典型应用 ：
- 物联网设备的无线固件升级（FOTA）。
- 本地通过SD卡、U盘自动升级。
- 车载ECU、工业控制器的远程维护。

IAP vs OTA：IAP强调"应用程序自主更新"的能力，OTA（Over-The-Air）特指通过无线通信网络远程升级。两者本质相同，只是传输介质不同。本文统一使用IAP/OTA表示用户自编程升级。

二、STM32启动架构基础

2.1 BOOT引脚配置与启动模式

STM32通过BOOT0和BOOT1引脚（或选项字节中的nBOOT1位）在复位时刻的电平状态，决定从哪个存储区域启动。

BOOT1	BOOT0	启动模式	说明
X	0	主闪存（Main Flash）	从地址0x08000000开始执行，正常运行用户APP
0	1	系统存储器（System Memory）	执行出厂Bootloader，用于ISP下载
1	1	内置SRAM	从SRAM启动，调试或临时运行

注意：

复位后，硬件在SYSCLK第四个上升沿锁存BOOT引脚状态。
对于部分STM32型号（如F0、F3系列），BOOT1并不是一个物理引脚，而是选项字节中的nBoot1位。通过修改选项字节可将nBoot1置1或清0来实现BOOT1的逻辑电平。
当选项字节中设置读保护级别2时，系统存储器自举模式会被禁用。

2.2 为什么Bootloader必须放在Flash最前面？

很多初学者疑惑：为什么Bootloader（通常称为B区）必须放在内部Flash的开头（0x08000000），而应用程序（A区）放在后面？

这完全由ARM Cortex-M内核的硬件启动机制决定：

芯片复位后，程序计数器（PC）被强制初始化为0x00000000 ，但实际物理地址映射取决于启动模式。当从Flash启动时，Flash的物理地址0x08000000被映射到0x00000000，所以CPU第一条指令取自0x08000000。
0x08000000处存放的是中断向量表 。向量表的前两个条目是：
- 第一个32位数据：初始主堆栈指针（MSP）。
- 第二个32位数据：复位向量（Reset_Handler），即复位后要执行的第一条指令地址。
因此，任何希望上电立即运行的代码，都必须放在0x08000000开始的地址。

错误的分区方案：如果把APP放在前面（0x08000000），Bootloader放在后面（例如0x08010000），则上电后会先执行APP。如果APP损坏或需要更新，系统永远无法进入Bootloader，设备直接变砖。所以正确的做法是：

Bootloader（B区）占用起始地址，大小为固定预留空间（如32KB）。
APP（A区）从Bootloader结束地址开始（如0x08008000）。

2.3 系统存储器自举模式的细节

STM32芯片出厂内置的Bootloader位于System Memory，支持多种外设接口。下表列出了常见系列的支持情况：

STM32系列	支持的ISP接口
F1系列（小/中/大容量）	USART1
F1超大容量	USART1、USART2
F105/107（互连型）	USART1、USART2、CAN2、DFU（USB）
F2/F4系列	USART1、USART3、CAN2、DFU
L1系列（大容量）	USART1、USART2、DFU
F0系列（051/050）	USART1、USART2
F3系列（302/303）	USART1、USART2、DFU、I2C

以USART方式进入ISP的步骤：

配置BOOT0=1，BOOT1=0，复位。
上位机发送0x7F字节（一个起始位、8位数据0x7F、偶校验、一个停止位）。
Bootloader使用SysTick定时器测量0x7F低电平的时间，自动计算波特率。
计算成功后返回0x79（ACK），表示准备好接收命令。

2.4 APP安全启动的核心流程

Bootloader跳转到APP前，必须完成以下操作：

c 复制代码

// 定义函数指针类型
typedef void (*pFunction)(void);

void JumpToApplication(uint32_t appStartAddr)
{
    // 1. 检查APP起始地址是否合法：向量表第一个字必须是有效的栈顶地址（RAM范围内）
    if ((*(__IO uint32_t*)appStartAddr & 0x2FFE0000) == 0x20000000)
    {
        // 2. 关闭所有外设中断，避免跳转后产生异常
        __disable_irq();
        // 3. 设置主堆栈指针为APP的初始栈顶
        __set_MSP(*(__IO uint32_t*)appStartAddr);
        // 4. 获取复位向量地址（向量表第二个字）
        uint32_t jumpAddr = *(__IO uint32_t*)(appStartAddr + 4);
        pFunction resetHandler = (pFunction)jumpAddr;
        // 5. 重新映射中断向量表（APP内部还需再次设置）
        SCB->VTOR = appStartAddr;
        // 6. 跳转
        resetHandler();
    }
    else
    {
        // 无效APP，停留在Bootloader或报错
    }
}

注意：APP的链接脚本（.ld或.sct）必须将起始地址设置为0x08008000（假设Bootloader占32KB），并且在APP的启动代码中再次设置SCB->VTOR = 0x08008000，否则中断无法正确响应。

三、两段式Bootloader设计（基础IAP）

两段式Bootloader是指：Bootloader（B区）+ 应用程序（A区），外加一个外部存储（SPI Flash）和EEPROM。这是最经典、最简洁的IAP方案。

3.1 系统组成与角色分工

组件	型号举例	功能	角色
内部Flash B区	Bootloader程序	上电首先运行，负责升级决策和Flash擦写	总指挥
内部Flash A区	应用程序（APP）	实现业务逻辑，接收新固件并存储到外部Flash	执行者
SPI Flash	W25Q32（4MB）	临时存放从网络/串口接收的完整固件包	中转仓库
EEPROM	M24C02（256字节）	存储升级状态标志、版本号、CRC值	状态记事本

为什么需要W25Q32？

内部Flash在擦写时无法同时执行代码（虽然可以执行RAM中的代码，但复杂且不稳定）。
固件下载过程较慢，若边接收边擦写内部Flash，容易因通信中断导致Flash损坏。
外部SPI Flash容量大（4MB~64MB），可暂存完整固件，待校验通过后再搬运。

为什么需要M24C02？

EEPROM支持单字节擦写，无限次读写，非常适合频繁更新状态标志。
内部Flash虽然也能存储，但需要按页擦除（耗时且容易影响程序执行）。
掉电后数据不丢失，可用于记录升级进度，实现断点续传和掉电恢复。

3.2 状态标志位设计（存储在EEPROM）

c 复制代码

// 定义在EEPROM固定地址，例如0x00
#define EEPROM_OTA_FLAG_ADDR   0x00
#define EEPROM_APP_CRC_ADDR    0x04
#define EEPROM_APP_VERSION     0x08

// 标志位取值
#define OTA_FLAG_NORMAL        0x00  // 正常启动
#define OTA_FLAG_PENDING       0xFF  // 需要升级
#define OTA_FLAG_SUCCESS       0xAA  // 升级成功（可正常跳转）
#define OTA_FLAG_FAIL          0x55  // 升级失败（需回滚或重试）

3.3 正常启动流程

上电/复位，CPU从0x08000000开始执行B区Bootloader。
Bootloader初始化必要硬件（时钟、EEPROM I2C、调试串口等）。
读取EEPROM中的OTA_FLAG：
- 若为OTA_FLAG_NORMAL：验证APP区域的CRC（可选）。
- 若CRC校验通过：设置SCB->VTOR，跳转到APP起始地址。
- 若CRC失败：停留在Bootloader，等待串口/CAN/无线更新。
APP开始运行业务程序。

3.4 OTA升级流程（以USART Ymodem或WiFi下载为例）

第1步：APP端准备工作

当APP运行时收到升级指令（例如串口收到"UPDATE"命令，或服务器下发的MQTT消息）。
APP通过通信接口（WiFi/4G/串口）分块接收新固件，每包按页（256字节）写入W25Q32。
接收完成后，计算整个固件的CRC32（或SHA256），与上位机/服务器提供的校验值比对。
若校验通过，则将OTA_FLAG在EEPROM中写入OTA_FLAG_PENDING，并保存新固件大小、版本号。
最后执行软件复位：NVIC_SystemReset()。

第2步：Bootloader执行升级

系统复位后，Bootloader检测到OTA_FLAG == OTA_FLAG_PENDING。
Bootloader擦除内部Flash的A区（从APP_START_ADDR到APP_END_ADDR）。
- 注意：STM32F103ZET6的扇区大小为2KB，需按扇区擦除。
Bootloader从W25Q32中循环读取固件数据（每页256字节），写入内部Flash的A区地址。
每次写入后可选立即读回校验，或者整体写完后再计算CRC。
全部写入完成后，计算A区的CRC32，与之前保存的CRC值比较。
- 相等：将OTA_FLAG更新为OTA_FLAG_SUCCESS，并更新版本号、CRC。
- 不相等：将OTA_FLAG更新为OTA_FLAG_FAIL，并保留原A区（若未擦除干净可考虑回滚）。
Bootloader再次复位或直接跳转到A区。若OTA_FLAG为SUCCESS，跳转后APP正常运行；若为FAIL，则停留在Bootloader并上报错误。

四、三段式Bootloader（A/B分区工业级方案）

对于要求极高可靠性的设备（如工业控制器、医疗设备、汽车ECU），两段式方案仍存在风险：如果在擦除A区后、写入新固件途中断电或写入失败，设备会变砖。三段式（A/B分区）通过双备份彻底解决此问题。

4.1 Flash内存划分

假设总Flash大小为256KB，Bootloader占32KB，两个APP区各占96KB，剩余为配置信息区。

分区	地址范围	大小	说明
Bootloader	0x08000000 ~ 0x08007FFF	32KB	永不更新，负责决策和搬运
APP1区	0x08008000 ~ 0x0801FFFF	96KB	工厂版本或稳定版本
APP2区	0x08020000 ~ 0x08037FFF	96KB	OTA更新目标版本
配置信息区	0x08038000 ~ 0x0803FFFF	32KB	存储状态标志、当前活动分区、版本、CRC

注意：两个APP区的链接脚本需分别设置不同的起始地址，编译出两个独立的bin文件。

4.2 关键状态机（存储在配置信息区）

定义以下状态值（可以使用结构体保存）：

c 复制代码

typedef struct {
    uint8_t  upgrade_state;   // 0x00=正常, 0x01=待升级, 0x02=升级成功, 0x03=升级错误
    uint8_t  active_slot;     // 当前运行的分区：1或2
    uint16_t app1_version;
    uint16_t app2_version;
    uint32_t app1_crc;
    uint32_t app2_crc;
} BootConfig;

4.3 正常启动流程

Bootloader读取配置信息，获取active_slot。
计算对应APP区的CRC，与存储的CRC比较：
- 校验通过 → 跳转到该APP区运行。
- 校验失败 → 尝试切换另一个分区（若另一个分区也失败，则停留在Bootloader）。
APP运行后，若upgrade_state == UPGRADE_SUCCESS，则将该状态清除为正常状态。

4.4 升级流程（以OTA为例）

当前APP（例如运行在APP1区）收到新固件，下载并存储到外部Flash（或直接写入非活动的APP2区）。
校验新固件完整性后，更新配置信息区：
- upgrade_state = UPGRADE_PENDING
- 目标分区为APP2（更新对方分区）
复位进入Bootloader。
Bootloader检测到UPGRADE_PENDING，将外部Flash或暂存区的固件写入APP2区。
写入完成后校验APP2区CRC，若成功：
- 将active_slot改为2，upgrade_state = UPGRADE_SUCCESS。
跳转到APP2区运行。

4.5 升级失败回滚流程（核心优势）

若新固件在APP2区运行后出现异常（如死机、看门狗复位），Bootloader再次启动时检测到upgrade_state == UPGRADE_SUCCESS，但是通过某种机制（例如心跳检测失败后设置的失败标志）发现新APP不可用，则执行回滚：

Bootloader将active_slot改回APP1区。
upgrade_state设置为UPGRADE_ERROR。
跳转到APP1区运行，设备恢复到升级前的稳定版本。
可选上报错误信息给服务器。

注意：回滚触发条件可以设计为：在APP2运行期间，若一定时间内没有向EEPROM写入"正常心跳"标志，或者手动触发恢复按键，则Bootloader判定本次升级失败并回滚。

4.6 超大容量器件的双存储区自举（BFB2位）

对于STM32F101/103超大容量器件（Flash≥768KB），硬件支持真正的双Bank机制。通过设置选项字节中的BFB2位，可以在不运行用户Bootloader的情况下实现从Bank2启动。这是一种硬件A/B切换，但本文不展开，感兴趣可查阅AN2606第6节。

五、可靠性机制详解

5.1 外置Flash（W25Q32）操作规范

W25Q32是一款4MB的SPI NOR Flash，页大小256字节，扇区大小4KB，块大小64KB。在使用时需注意：

写使能 ：每次写入前必须发送Write Enable (0x06)指令。
擦除：写入前必须擦除，且擦除的最小单位是4KB扇区（或64KB块）。擦除后所有位变为1。
页编程：一次最多写入256字节，若超过页边界会回绕覆盖开头，必须分页写入。
状态检查 ：写入或擦除后需轮询Read Status Register (0x05)的BUSY位，直到变为0。
写保护：本设计中将WP引脚接高电平，禁用写保护。

5.2 CRC32校验实现

c 复制代码

#include "crc.h"

// 使用STM32硬件CRC32（多项式0x04C11DB7）
uint32_t CalculateCRC32(uint32_t *pData, uint32_t len)
{
    HAL_CRC_Calculate(&hcrc, pData, len);
    return hcrc.Instance->DR;
}

// 对整个APP区域进行校验
uint32_t VerifyAppCRC(uint32_t appStartAddr, uint32_t appSize, uint32_t expectedCRC)
{
    uint32_t calc = CalculateCRC32((uint32_t*)appStartAddr, appSize / 4);
    return (calc == expectedCRC);
}

5.3 断电保护策略（结合EEPROM状态机）

由于升级过程可能意外断电，需要设计状态机保证上电后可恢复。定义以下状态（存储在EEPROM）：

状态码	含义	断电恢复后的操作
0x00	空闲，无升级	正常跳转APP
0x01	正在下载固件到W25Q32	从断点续传（记录已下载字节数）
0x02	下载完成，待校验	重新校验W25Q32中的固件
0x03	校验通过，待写入内部Flash	擦除目标分区并写入
0x04	正在写入内部Flash	从上次写入中断的地址继续（不推荐，复杂）或重新全量写入
0x05	写入完成，待验证	验证内部Flash CRC，成功则置为0x00，失败则回滚

实现原则：

每次进入下一个状态前，先将新状态写入EEPROM并确认写入成功。
然后执行操作。如果操作中途断电，上电后Bootloader根据状态决定是重试还是回滚。
对于写内部Flash操作，务必确保写入地址正确，且在擦除前备份原数据（A/B分区天然支持，无需备份）。

5.4 Flash擦写代码示例（基于HAL）

以下是参考《OTA远程升级 BootLoader.pdf》中的Inf_InteriorFlash.c实现的内部Flash操作：

c 复制代码

// 擦除指定起始地址的N页（每页大小需要根据芯片获取）
HAL_StatusTypeDef Flash_ErasePages(uint32_t startAddr, uint32_t numPages)
{
    HAL_StatusTypeDef status;
    uint32_t pageError = 0;
    FLASH_EraseInitTypeDef eraseInit = {0};

    HAL_FLASH_Unlock();
    eraseInit.TypeErase   = FLASH_TYPEERASE_PAGES;
    eraseInit.PageAddress = startAddr;
    eraseInit.NbPages     = numPages;
    status = HAL_FLASHEx_Erase(&eraseInit, &pageError);
    HAL_FLASH_Lock();
    return status;
}

// 半字（16位）写入
HAL_StatusTypeDef Flash_WriteHalfWord(uint32_t addr, uint16_t data)
{
    HAL_StatusTypeDef status;
    HAL_FLASH_Unlock();
    status = HAL_FLASH_Program(FLASH_TYPEPROGRAM_HALFWORD, addr, data);
    HAL_FLASH_Lock();
    return status;
}

六、多样化的升级通道

6.1 CAN总线升级（工业有线）

CAN总线具有高抗干扰、多节点、长距离（10km）特点，适合工业现场固件升级。

硬件：STM32内嵌CAN控制器，外加TJA1050等收发器。
协议：可采用自定义协议，每个升级包按CAN帧分段（每帧最多8字节数据）。使用AES-128加密固件，防止非法窃取。
流程：上位机通过CAN发送升级指令→设备进入升级模式→接收并存储到W25Q32→校验后更新内部Flash。

6.2 LoRa无线升级（远距离低功耗）

LoRa调制技术以低速率换取长距离和低功耗。根据您提供的资料，LLCC68/SX1278等模块的负载大小受扩频因子(SF)、带宽(BW)、编码率(CR)影响：

配置参数	典型值	最大负载（字节）
SF=12, BW=125kHz, CR=4/8	约300bps	约51字节/包
SF=9, BW=250kHz, CR=4/5	约1.5kbps	约115字节/包

升级策略：

由于每包负载小，需设计分包协议，支持校验和重传。
固件通常几十KB，整个升级可能持续数分钟到数十分钟，适合对时间不敏感的设备。
LoRaWAN协议标准支持Firmware Over-The-Air (FUOTA) 规范，但实现复杂，一般使用自定义简单协议。

6.3 串口（USART）IAP（本地有线）

最基础的方式，适合开发调试或本地维护。

使用Ymodem协议：具有CRC校验、重传、取消等机制，广泛用于嵌入式文件传输。
实现步骤：Bootloader中集成Ymodem接收函数，通过串口接收bin文件，写入内部Flash。
优点：无需外部Flash，可直接写入（但边收边写需小心断电风险）。

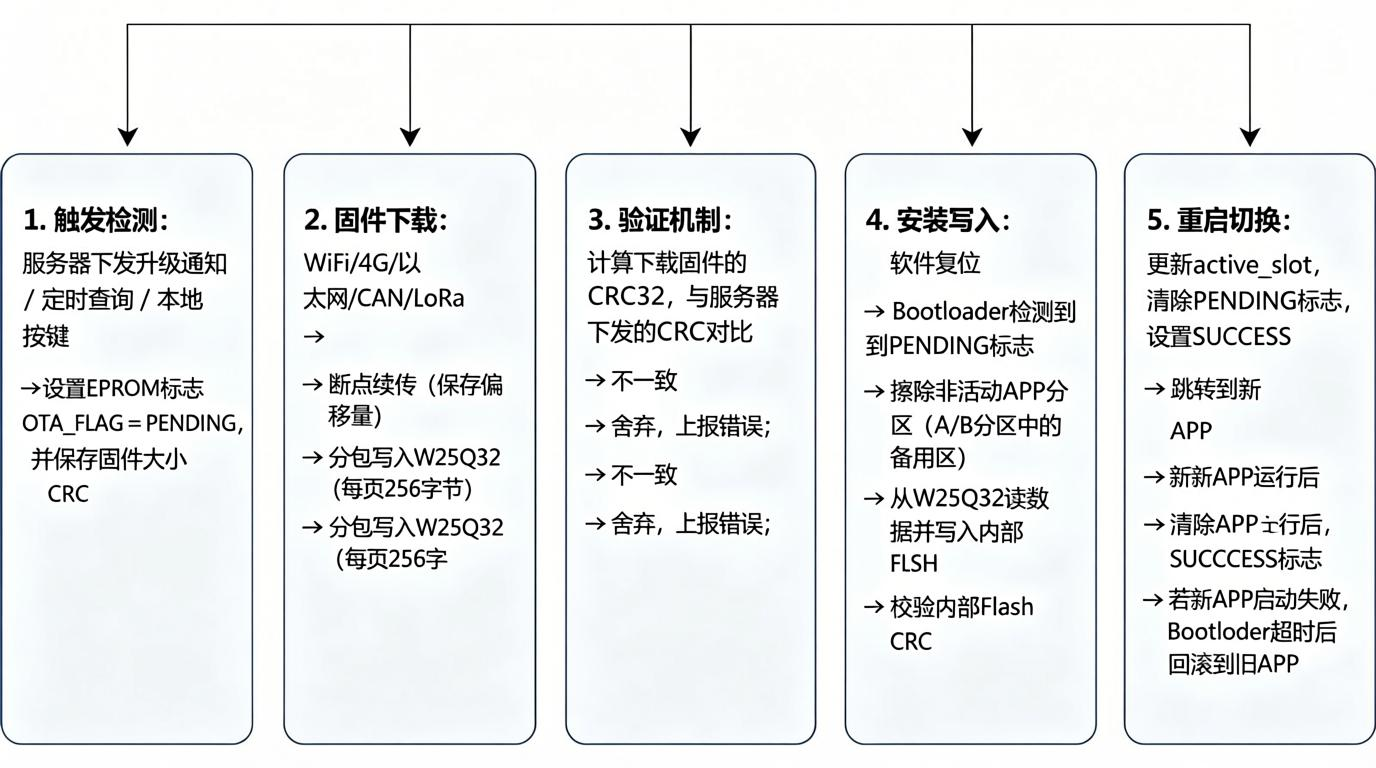

七、完整OTA流程工程化实践

八、常见问题与避坑指南（FAQ）

Q1：OTA状态位什么时候改变为可升级？

答：必须在固件完整下载到W25Q32并完成CRC校验无误后 ，才将EEPROM中的标志改为PENDING。绝对不要在下载中途设置，否则断电后Bootloader会以为有完整固件而开始升级，导致写入损坏。

Q2：升级过程中断电怎么办？

答：利用EEPROM记录多级状态（下载中、校验通过、写入中、完成）。上电后Bootloader根据状态执行续传或重新下载。详细状态机见第五章5.3节。

Q3：如何防止升级失败后设备变砖？

答：采用三段式A/B分区设计。即使新分区写入失败或运行崩溃，Bootloader仍然可以启动旧分区。配合硬件看门狗，若新APP长时间不喂狗，则复位后自动回滚。

Q4：中断向量表需要注意什么？

答：APP必须重映射中断向量表。方法：在APP的启动代码（或main开头）调用SCB->VTOR = APP_BASE_ADDRESS;。否则，当APP运行时发生中断（如串口中断、定时器中断），CPU会去0x08000000处找中断服务函数，而那里是Bootloader的向量表，导致HardFault。

Q5：如何测试Bootloader是否稳定？

答：建议进行以下测试：

正常跳转测试：上电后能否稳定进入APP。
升级测试：模拟完整升级10次以上，每次都校验CRC。
断电测试：在升级过程中不同阶段（擦除前、擦除后、写入第1/2/...页）随机断电，重新上电后观察是否能恢复或回滚。
边界测试：固件大小刚好是扇区整数倍、非整数倍，写入是否正常。

Q6：W25Q32的页回绕问题是什么？

答：W25Q32的Page Program指令每次最多写入256字节。如果你从页内偏移200开始写，数据长度60字节，那么会从200写到255（56字节），剩下的4字节会写到该页的0~3地址，覆盖原有数据。因此必须自己处理分页：每次写入前检查剩余长度，若超出页尾则分段写入。

九、总结与推荐实践

一套完善的Bootloader系统是企业级嵌入式产品的基石。基于上述分析，我们推荐：

应用场景	推荐方案	理由
开发调试	ICP (SWD) + 串口IAP	快速调试，简单可靠
成本敏感消费品（无远程升级需求）	两段式Bootloader + 串口ISP	占用Flash小，无需外部Flash
工业设备（需远程升级）	三段式A/B分区 + W25Q32 + EEPROM	高可靠，支持回滚和断电恢复
物联网终端（无线升级）	三段式 + LoRa/4G/WiFi下载	远程便捷，双备份防变砖
汽车ECU	硬件双Bank + 带硬件安全模块的Bootloader	满足功能安全标准

无论选择哪种方案，核心要点可归纳为：

启动顺序决定分区：Bootloader必须在Flash最前端。
状态持久化：用EEPROM或内部Flash专用页存储关键状态，支持断电恢复。
双重校验：下载后校验 + 写入后校验，防止静默错误。
安全回滚：A/B分区确保任何时候都至少有一个可用版本。
冗余设计：关键操作前备份重要数据，出错可恢复。

希望本文能帮助您构建稳定可靠的固件升级系统。如有疑问或需要更具体的代码实现，欢迎留言交流。
