Ansys 案例研究 | 刹车片应力变形仿真

概述:

刹车片是车辆制动的关键部件。它必须具有适当的制动效率并提供更高的稳定性。本案例研究了一种刹车材料在变形、应力和反作用力方面的表现。

目标:

查看刹车片的变形量、应力分布以及约束反力。

步骤:

1、打开 ANSYS Workbench 软件,新建静态结构分析项目。

2、定义制动盘与刹车片的材料参数;本案例分别采用不锈钢、专用制动摩擦材料。

3、导入几何模型,模型样式参考附图 1。

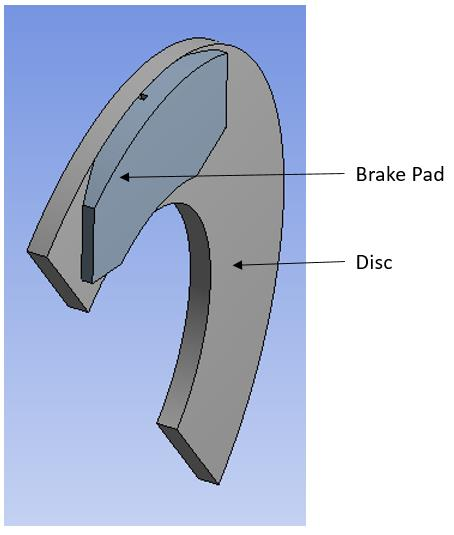

图 1 制动盘与刹车片

4、为几何模型指派材料。

5、参照图 2,在各零部件上施加合理约束。

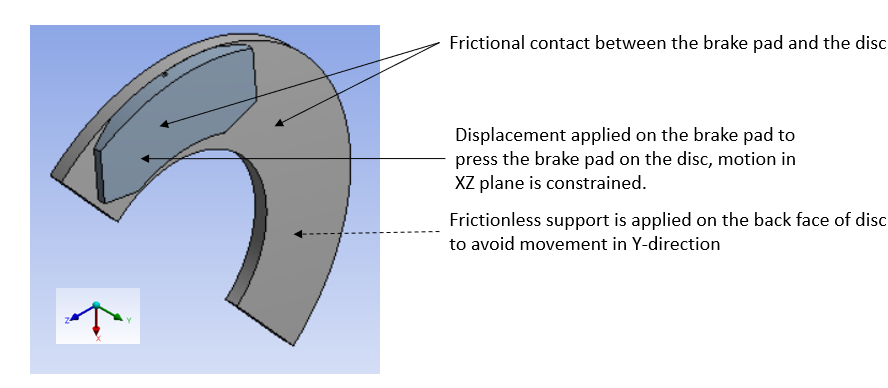

图 2 制动盘与制动组件的接触及约束设置

6、参照图 3,通过远程位移载荷为制动盘施加旋转工况。

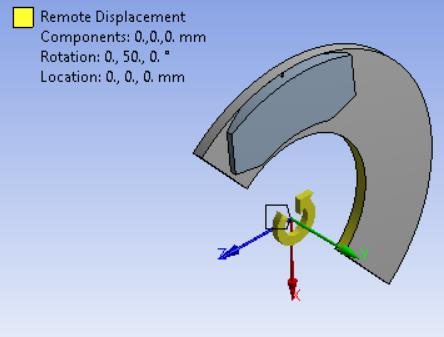

图 3 载荷施加

7、对模型划分网格并运行仿真,绘制变形云图、应力云图与约束反力。

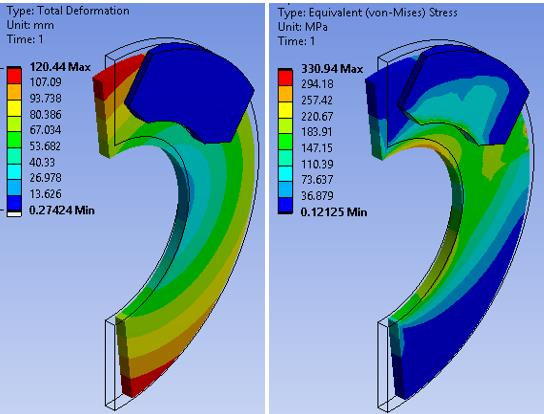

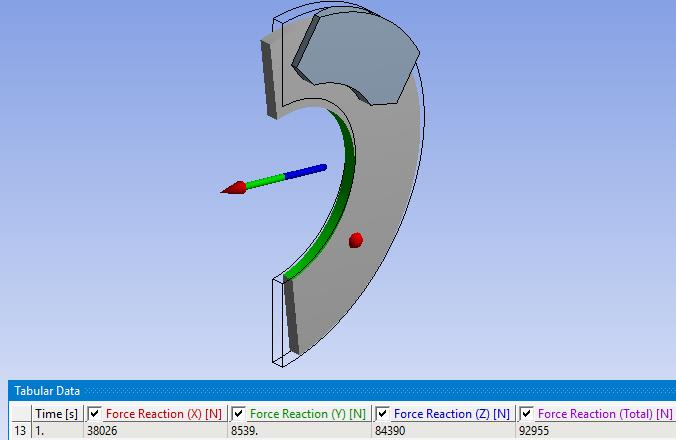

图 4 总变形、等效应力与约束反力云图

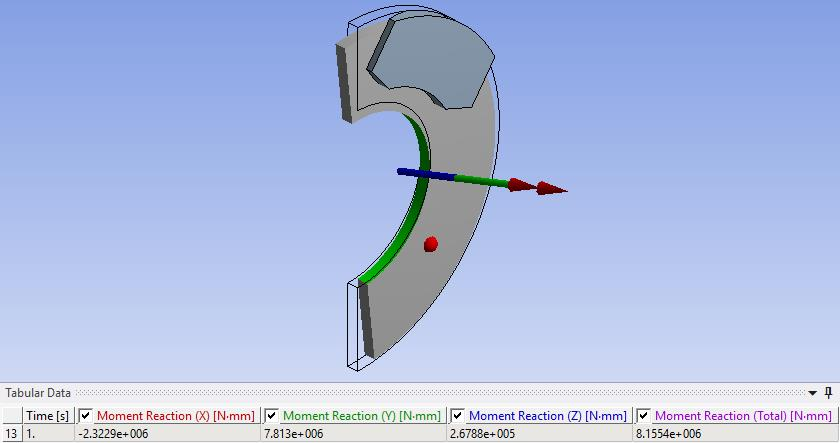

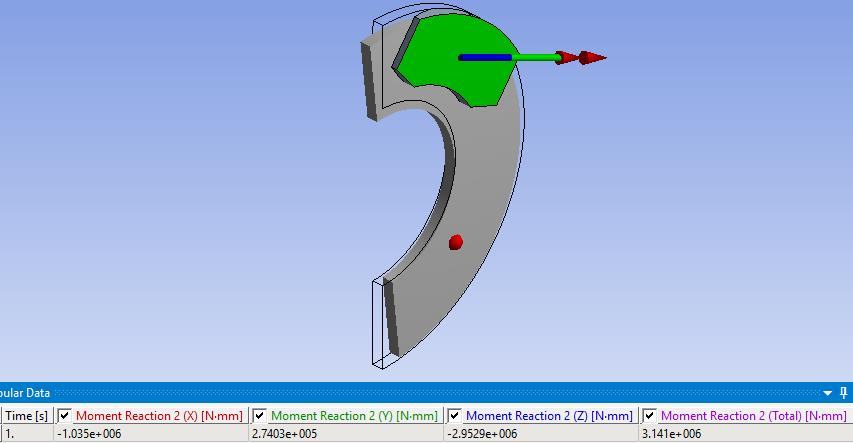

图 5 约束反力矩图谱

总结:

本案例完成刹车片变形、应力、约束反力与约束反力矩的仿真测算。
