1.ADC

ADC（Analog-to-Digital Converter，模数转换器） 是一种将连续的模拟电压信号 （如温度、电位器、电池电压）转换为 CPU 可以处理的离散数字量 的外设。在 i.MX6ULL 上，ADC 通常是 12 位逐次逼近型（SAR） ，输入电压范围一般为 0~3.3V ，转换公式为 数字值 = 4095 × (输入电压 / 参考电压)；

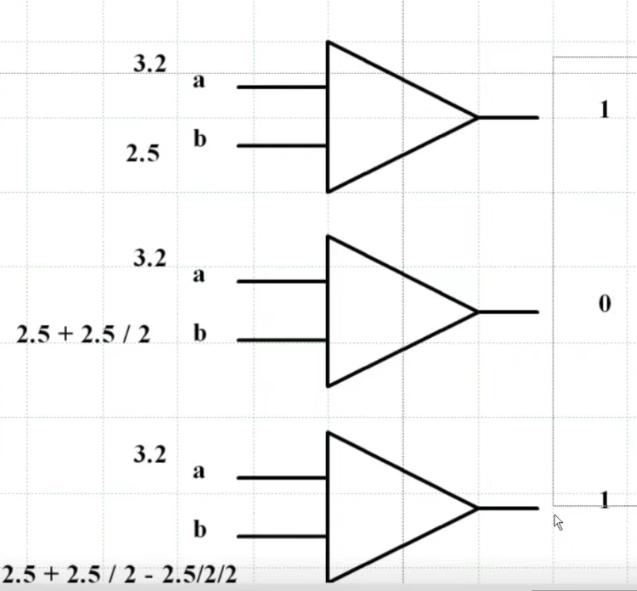

逐次逼近，产生二进制量化信号，比较器越多，分辨率越高。

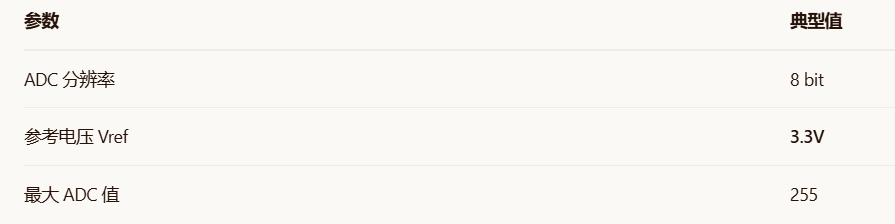

例：计算真实电压：

电压 = ADC值 × (3.3V / 255)

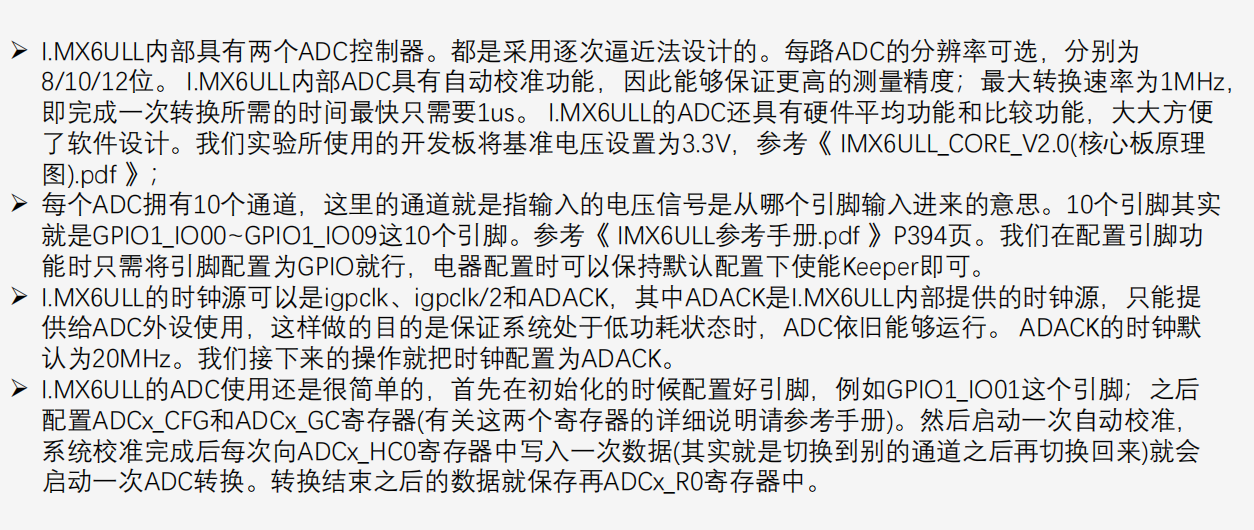

通过查手册我们完成对ADC1模块的初始化，校对，以及采样值提取：

cs 复制代码

#include "adc.h"
#include "MCIMX6Y2.h"
#include "fsl_iomuxc.h"
#include"stdio.h"

void init_adc1_channele1(void) // 初始化ADC1通道1的函数
{
    // 配置GPIO1_IO01引脚复用为模拟输入功能
    IOMUXC_SetPinMux(IOMUXC_GPIO1_IO01_GPIO1_IO01, 0); // 设置引脚复用为GPIO1_IO01（ADC输入）
    // 配置引脚电气属性：使能内部上拉/下拉保持器
    IOMUXC_SetPinConfig(IOMUXC_GPIO1_IO01_GPIO1_IO01, IOMUXC_SW_PAD_CTL_PAD_PKE(1));
    // 配置引脚电气属性：关闭内部上拉电阻，选择下拉或保持
    IOMUXC_SetPinConfig(IOMUXC_GPIO1_IO01_GPIO1_IO01, IOMUXC_SW_PAD_CTL_PAD_PUE(0));

    // 清除ADC1硬件触发通道0的最高位，禁用硬件触发
    ADC1->HC[0] &= ~(1 << 7);
    // 清零ADC1配置寄存器
    ADC1->CFG = 0;
    // 配置ADC1：设置平均次数（2<<2表示4次平均），时钟源选择（3<<0表示时钟源为IPG时钟/2）
    ADC1->CFG |= (2 << 2) | (3 << 0);
    // 清零ADC1全局控制寄存器
    ADC1->GC = 0;
    // 使能ADC1模块（使能位设为1）
    ADC1->GC |= (1 << 0);
    // 调用校准函数并打印校准结果
    printf(adc1_clibration() ? "Calibration completed normally." : "Calibration failed. ");
}

int adc1_clibration(void) // ADC1自动校准函数
{
    // 设置ADC1全局控制寄存器的校准位（第7位），启动校准
    ADC1->GC |= (1 << 7);
    // 等待校准完成（等待校准位自动清零）
    while((ADC1->GC & (1 << 7)) != 0);
    // 检查ADC1全局状态寄存器的校准失败标志位（第1位）
    if((ADC1->GS & (1 << 1)) == 0) // 如果校准失败标志位为0
    {
        return 1; // 校准成功，返回1
    }
    else // 如果校准失败标志位为1
    {
        return 0; // 校准失败，返回0
    }
}

unsigned short adc1_get_origin_value(void) // 获取ADC1通道0的原始转换值函数
{
    ADC1->HC[0] = 0; // 先清零ADC1通道0的硬件触发控制寄存器，准备新的转换
    ADC1->HC[0] = 1; // 设置ADC1通道0的硬件触发控制寄存器为1，启动AD转换（位0=1表示启动转换）
    while((ADC1->HS & (1 << 0)) == 0); // 等待ADC1通道0的状态寄存器转换完成标志位（位0）置1，表示转换完成
    return ADC1->R[0] & 0xFFF; // 读取ADC1通道0的数据寄存器，只保留低12位有效数据（0xFFF=4095，即12位ADC转换结果）
}

再进行手动中值滤波：

cs 复制代码

void swap(unsigned short *a, unsigned short *b)//交换两个无符号短整型变量的值
{
    unsigned short t = *a;
    *a = *b;
    *b = t;
}


void sort(unsigned short *a, int len)
{
    int i, j;
    for(i = 0; i < len - 1; ++i)
    {
        for(j = i + 1; j < len; ++j)
        {
            if(a[i] > a[j])
            {
                swap(a + i, a + j);
            }
        }
    }
}

unsigned int sum_of_array(unsigned short *a, int len)
{
    unsigned int sum = 0;
    int i;
    for(i = 0; i < len; ++i)
    {
        sum += a[i];
    }
    return sum;
}

/**
 * @brief 获取ADC1通道的精确电压值（带软件滤波）
 * @return 转换后的电压值，单位：伏特（V）
 *
 * 实现原理：
 * 1. 采集100次原始ADC值（每采集一次，硬件转换完成后读取结果寄存器）
 * 2. 对100个数据进行升序排序
 * 3. 剔除前10个最小值和后10个最大值（去除极值干扰）
 * 4. 对中间80个有效数据进行算术平均
 * 5. 将平均ADC值转换为电压值
 *    - 12位ADC的分辨率为4096（0~4095）
 *    - 参考电压为3.3V
 *    - 转换公式：电压 = ADC值 / 4095 * 3.3
 */
float adc1_get_value(void)
{
    unsigned short a[100];
    int i;

    // 步骤1：采集100次原始ADC值
    for(i = 0; i < 100; ++i)
    {
        a[i] = adc1_get_origin_value();  // 调用底层函数获取单次转换值
    }

    // 步骤2：对100个数据进行升序排序
    sort(a, sizeof(a) / sizeof(a[0]));   // sizeof(a)/sizeof(a[0]) = 100

    // 步骤3-5：剔除前后各10个极值，对中间80个数据求平均并转换电压
    // a + 10：跳过前10个最小值，从第11个开始
    // 80：取中间80个数据（从第11个到第90个）
    // / 80：求算术平均值
    // / 4095.0 * 3.3：将12位ADC原始值转换为电压值（0~4095对应0~3.3V）
    return sum_of_array(a + 10, 80) / 80 / 4095.0 * 3.3;
}

2.SPI

SPI（Serial Peripheral Interface，串行外设接口） 是一种高速串行同步全双工通信总线，主要用于 MCU 与外围芯片 之间的短距离通信。如 EEPROM，FLASH，实时时钟，AD 转换器，还有数字信号处理器和数字信号解码器之间。

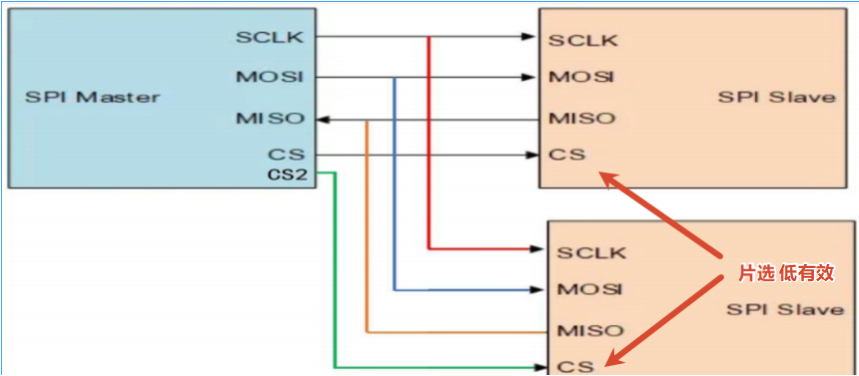

I2C）和SPI的主要区别在于：I2C使用两根线（SDA数据线和SCL时钟线）通过设备地址寻址支持多主多从通信，传输速度较慢（标准模式100kbps-400kbps），但引脚少、适合连接多个设备；而SPI使用四根线（MOSI、MISO、SCK、CS）通过片选信号选择设备，仅支持单主多从，传输速度快（可达几十Mbps），但每个从设备需要独立的片选线，引脚较多。简单来说，I2C节省引脚、适合低速多设备场景，SPI速度快、适合高速实时通信但占用引脚多。

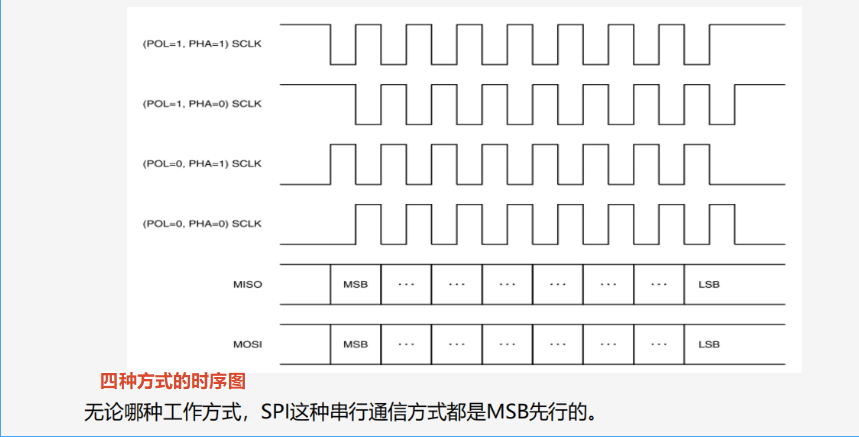

SPI的数据传输的时序：要理解SPI的通信时序，需要搞清楚SPI的两个重要概念：时钟极性（Clock Polarity，简称CPOL）和时钟相位（Clock Phase，简称CPHA）。注意这两个概念都是跟时钟信号线相关的。

➢ CPOL：规定了时钟信号线在空闲时的状态，CPOL=0表示时钟信号线在空闲时为低电平；CPOL=1表示时钟信号线在空闲时为高电平；

➢ CPHA：与I2C不同，SPI的数据接收方并不是在时钟高或者低电平时采样的，而是在时钟信号处于沿时，至于是在上升沿还是下降沿取决于CPHA。CPHA=0表示是在时钟信号变化的第一个沿时采样，CPHA=1表示是在时钟信号变化的第二个沿时采样。

因此不难理解，这样的排列组合总共能够组合出四种方式，具体使用哪种方式是由外设厂家规定的，因此在使用SPI之前就不得不读懂外设的说明文档。

2.1ADXL345 三轴数字加速度计（本质ADC）

通过 SPI 接口与i.MX6ULL 主控进行通信

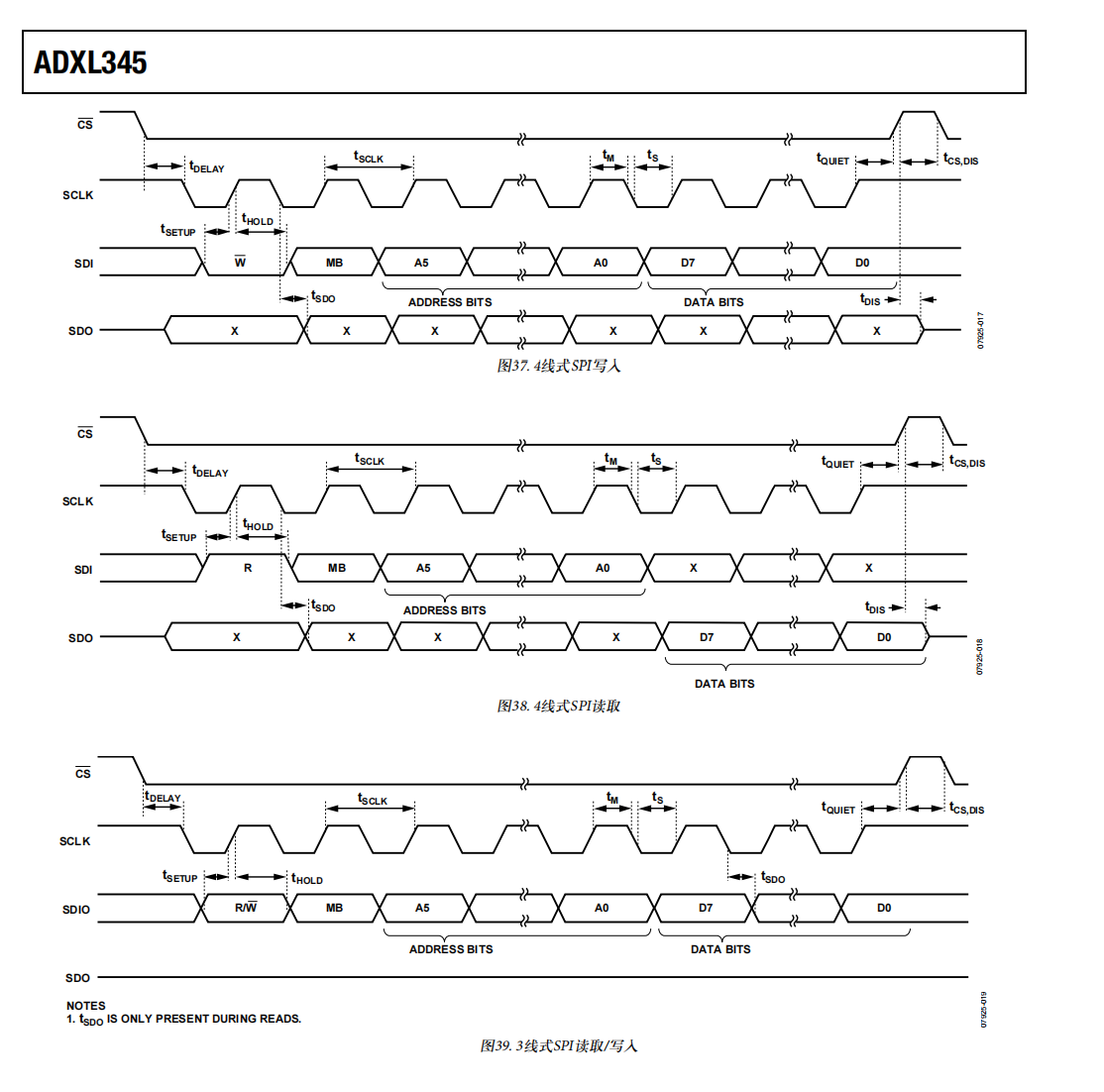

ADXL345时序图：

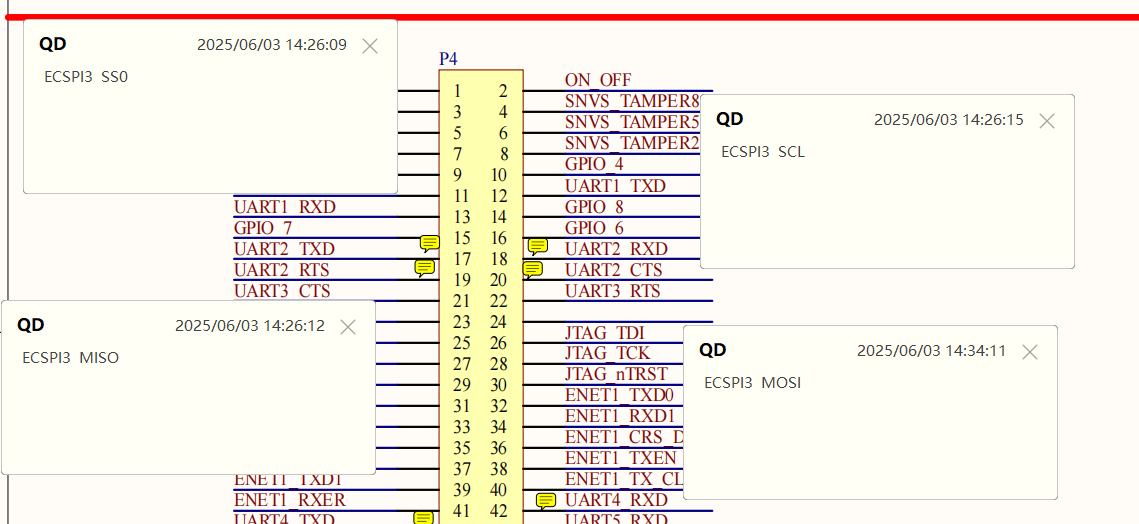

设置引脚复用以及SPI初始化：

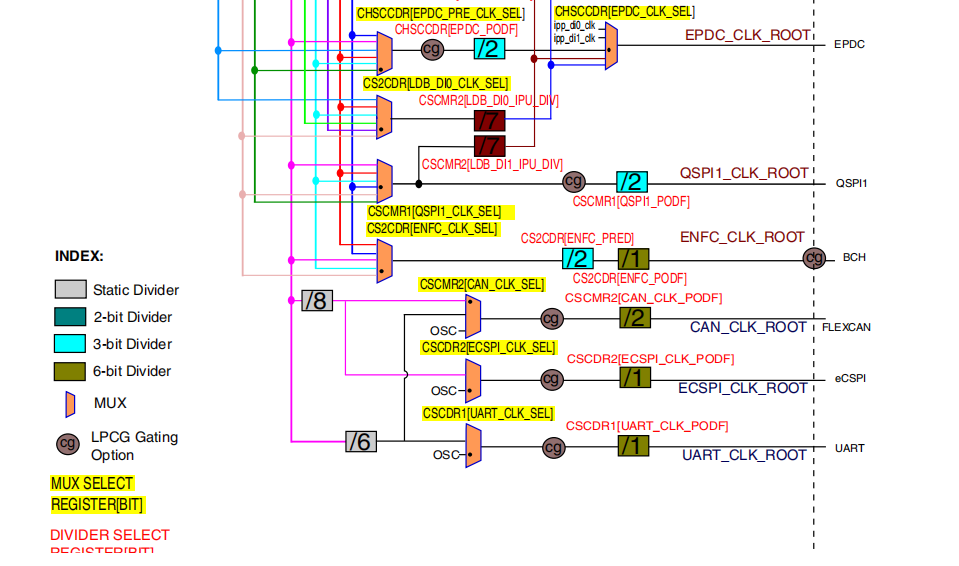

2.2对SPI初始化

cs 复制代码

void init_spi3(void)
{
    // 配置SPI3的4个引脚复用功能
    IOMUXC_SetPinMux(IOMUXC_UART2_RX_DATA_ECSPI3_SCLK, 0);    // 配置UART2_RX_DATA引脚复用为ECSPI3的时钟线SCLK
    IOMUXC_SetPinMux(IOMUXC_UART2_CTS_B_ECSPI3_MOSI, 0);      // 配置UART2_CTS_B引脚复用为ECSPI3的主机输出从机输入线MOSI
    IOMUXC_SetPinMux(IOMUXC_UART2_RTS_B_ECSPI3_MISO, 0);      // 配置UART2_RTS_B引脚复用为ECSPI3的主机输入从机输出线MISO
    IOMUXC_SetPinMux(IOMUXC_UART2_TX_DATA_GPIO1_IO20, 0);     // 配置UART2_TX_DATA引脚复用为GPIO1_IO20（用作片选CS信号）

    // 配置SPI3引脚的电气属性（驱动能力、开漏、压摆率等），0x10B1为标准配置值
    IOMUXC_SetPinConfig(IOMUXC_UART2_RX_DATA_ECSPI3_SCLK, 0x10B1);
    IOMUXC_SetPinConfig(IOMUXC_UART2_CTS_B_ECSPI3_MOSI, 0x10B1);
    IOMUXC_SetPinConfig(IOMUXC_UART2_RTS_B_ECSPI3_MISO, 0x10B1);
    IOMUXC_SetPinConfig(IOMUXC_UART2_TX_DATA_GPIO1_IO20, 0x10B1);
    // 初始化片选引脚GPIO1_IO20为输出模式，默认输出高电平（失能状态）
    struct GPIO_Type_t t =
    {
        .direction = gpio_output,   // 设置为输出方向
        .defalut_value = 1          // 默认输出高电平（片选无效）
    };
    init_gpio(GPIO1, 20, &t);       // 调用GPIO初始化函数

    // 配置ECSPI3控制寄存器
    ECSPI3->CONREG = 0;             // 清零CONREG寄存器
    ECSPI3->CONREG |= (7 << 20) |    // 设置突发长度：7+1=8位（即每个字节传输8位）
                       (0x0E << 12) | // 设置时钟分频因子，产生SCLK时钟频率
                       (2 << 8) |     // 设置通道模式：通道2
                       (1 << 4) |     // 设置SPI模式：使用SPI（非FIFO模式）
                       (1 << 3) |     // 设置MSB先行（先发送最高有效位）
                        (1 << 0);// 使能ECSPI3模块
    ECSPI3->CONFIGREG = 0;          // 清零配置寄存器
    ECSPI3->CONFIGREG |= (1 << 20) | // 禁用SCLK时钟线在空闲时的无效状态
                         (1 << 4) |  // 设置片选极性：低电平有效
                         (1 << 0);   // 设置通道0的片选极性
}

2.3SPI相关函数

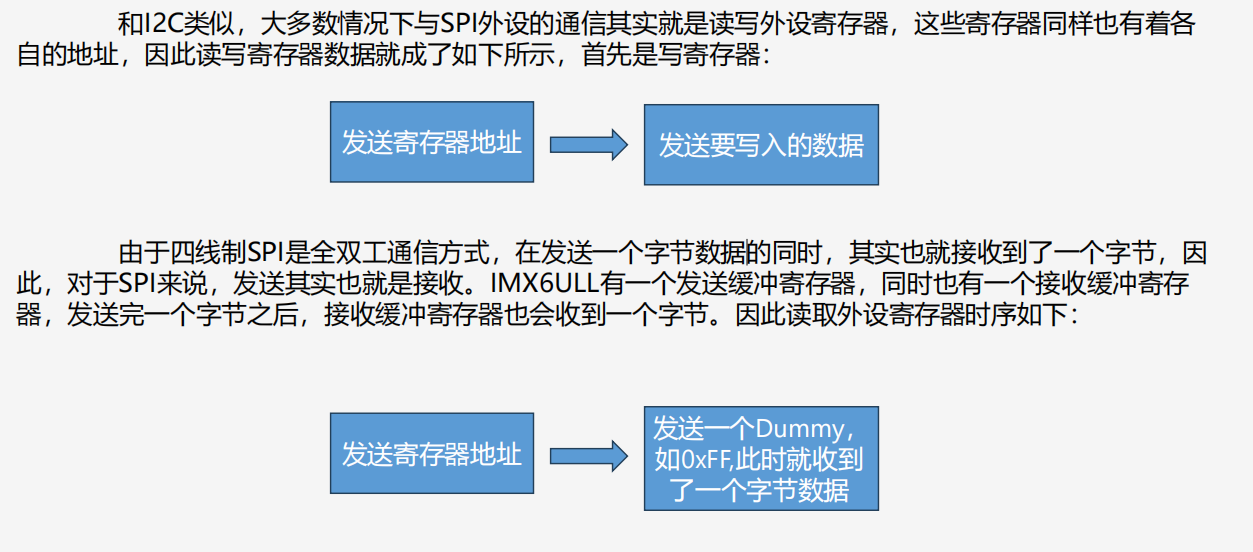

SPI读既是写，写既是读

spi读写：

cs 复制代码

unsigned char spi3_read_write(unsigned char data)
{
    // 等待发送FIFO非满（TXFIFO有空闲位置）
    while(((ECSPI3)->STATREG & (1 << 0)) == 0);
    ECSPI3->TXDATA = data;          // 将数据写入发送寄存器，启动传输

    // 等待接收FIFO非空（RXFIFO有数据可读）
    while(((ECSPI3)->STATREG & (1 << 3)) == 0);
    return ECSPI3->RXDATA;          // 读取接收寄存器并返回数据
}

2.4adxl345相关函数

adxl345读：

cs 复制代码

/**
 * @brief 从ADXL345加速度计读取一个字节数据
 * @param reg_address 寄存器地址
 * @return 读取到的数据
 *
 * ADXL345 SPI通信协议：
 * - 片选CS拉低（低电平有效）启动通信
 * - 第一个字节：寄存器地址 | 0x80（最高位为1表示读操作）
 * - 第二个字节：发送任意数据（如0xFF），同时接收从设备返回的数据
 * - 片选CS拉高结束通信
 */
unsigned char adxl345_read(unsigned char reg_address)
{
    unsigned char ret;
    write_gpio(GPIO1, 20, 0);                   // 拉低片选引脚，选中ADXL345设备
    spi3_read_write(reg_address | 0x80);        // 发送寄存器地址，最高位或1表示读操作（0x80 = 1000 0000）
    ret = spi3_read_write(0xFF);                // 发送任意时钟数据（0xFF），同时接收读取到的数据
    write_gpio(GPIO1, 20, 1);                   // 拉高片选引脚，结束通信
    return ret;                                 // 返回读取到的数据
}

adxl345写：

cs 复制代码

/**
 * @brief 向ADXL345加速度计写入一个字节数据
 * @param reg_address 寄存器地址
 * @param data 要写入的数据
 *
 * ADXL345 SPI通信协议：
 * - 片选CS拉低（低电平有效）启动通信
 * - 第一个字节：寄存器地址（最高位为0表示写操作）
 * - 第二个字节：要写入的数据
 * - 片选CS拉高结束通信
 */
void adxl345_write(unsigned char reg_address, unsigned char data)
{
    write_gpio(GPIO1, 20, 0);           // 拉低片选引脚GPIO1_IO20，选中ADXL345设备
    spi3_read_write(reg_address);       // 发送寄存器地址（写操作，最高位为0）
    spi3_read_write(data);              // 发送要写入的数据
    write_gpio(GPIO1, 20, 1);           // 拉高片选引脚，结束通信
}

2.5adxl345测重力加速度

初始化adxl345：

cs 复制代码

/**
 * @brief 初始化ADXL345加速度计
 *

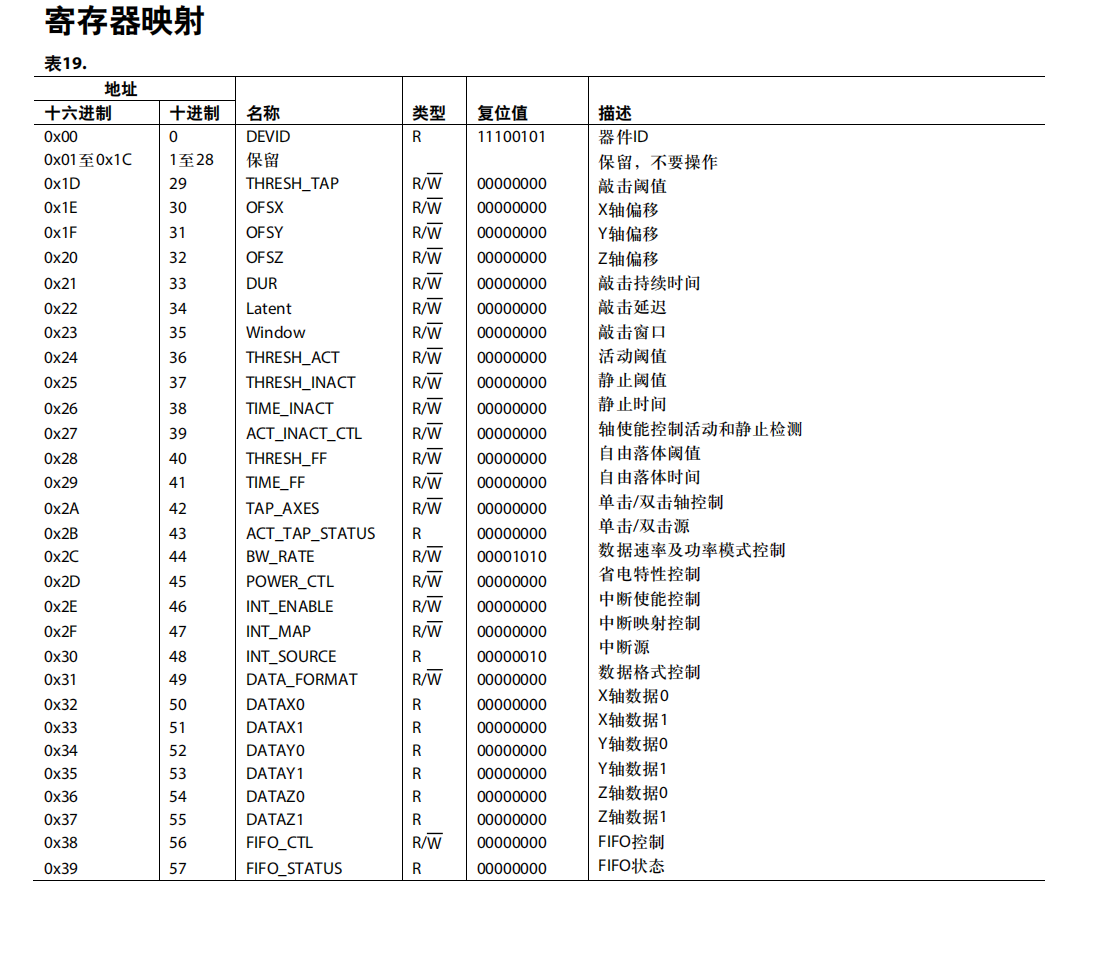

 * 配置寄存器说明：
 * - 0x2E（中断使能寄存器）：写入0x08，使能DATA_READY中断（数据就绪中断）
 * - 0x31（数据格式寄存器）：写入0x0B，设置为±16g量程，4线SPI模式，高电平有效
 * - 0x2C（带宽速率寄存器）：写入0x0A，设置输出数据速率为100Hz
 * - 0x2D（电源控制寄存器）：写入0x08，设置为测量模式（开始采集数据）
 */
void init_adxl345(void)
{
    adxl345_write(0x2E, 0x08);   // 配置中断使能寄存器：使能DATA_READY中断
    adxl345_write(0x31, 0x0B);   // 配置数据格式寄存器：±16g量程，4线SPI
    adxl345_write(0x2C, 0x0A);   // 配置带宽速率寄存器：输出数据速率100Hz
    adxl345_write(0x2D, 0x08);   // 配置电源控制寄存器：设置为测量模式
}

读取xyz轴的加速度数据：

cs 复制代码

/**
 * @brief 读取ADXL345的三轴加速度数据
 * @return 包含X、Y、Z轴数据的结构体
 *
 * 数据格式：
 * - 每个轴的数据存储在相邻的两个寄存器中
 * - 低字节在前（Little Endian），高字节在后
 * - X轴：0x32（低字节）和0x33（高字节）
 * - Y轴：0x34（低字节）和0x35（高字节）
 * - Z轴：0x36（低字节）和0x37（高字节）
 * - 最终值为16位有符号整数
 */
struct ADXL345_Data adxl345_work(void)
{
    struct ADXL345_Data ret;

    // 读取X轴数据（低字节 + 高字节左移8位合成16位数据）
    ret.x = adxl345_read(0x32);      // 读取X轴低字节（bits 7:0）
    ret.x |= adxl345_read(0x33) << 8; // 读取X轴高字节（bits 15:8）左移8位后或运算合并

    // 读取Y轴数据
    ret.y = adxl345_read(0x34);      // 读取Y轴低字节
    ret.y |= adxl345_read(0x35) << 8; // 读取Y轴高字节左移8位后合并

    // 读取Z轴数据
    ret.z = adxl345_read(0x36);      // 读取Z轴低字节
    ret.z |= adxl345_read(0x37) << 8; // 读取Z轴高字节左移8位后合并

    ret.xg = ret.x * 0.0039;
    ret.xg = ret.y * 0.0039;
    ret.xg = ret.z * 0.0039;
    return ret;                      // 返回包含三轴数据的结构体
}

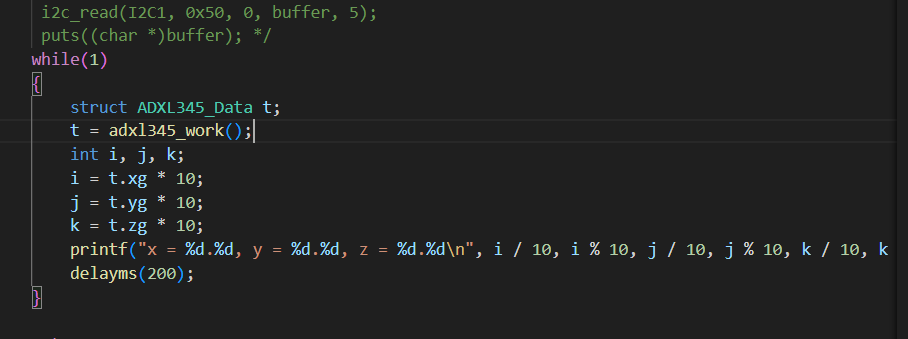

数据处理，最终得到重力加速度：
