【FPGA】使用fdatool设计滤波器系数，使用FIR Compiler导入系数联合滤波

开发环境

MATLAB：2020.2b

Vivado：2024.2

FPGA：XC7A200TFBG484-2L

滤波参数

采样率：1MHz

FIR时钟频率：100MHz

滤波器阶数：21

滤波器参数：

采样频率：1MHz
通带频率：50KHz
阻带频率：200KHz
通带波纹：0.1dB
阻带波纹：80dB
滤波器系数量化位数：12；最佳精度小数长度：13
ADC量化位数：12.满幅输入

输入：Q1.11

增益：Q1.13

输出：Q2.24 截取24:13 得到Q1.11

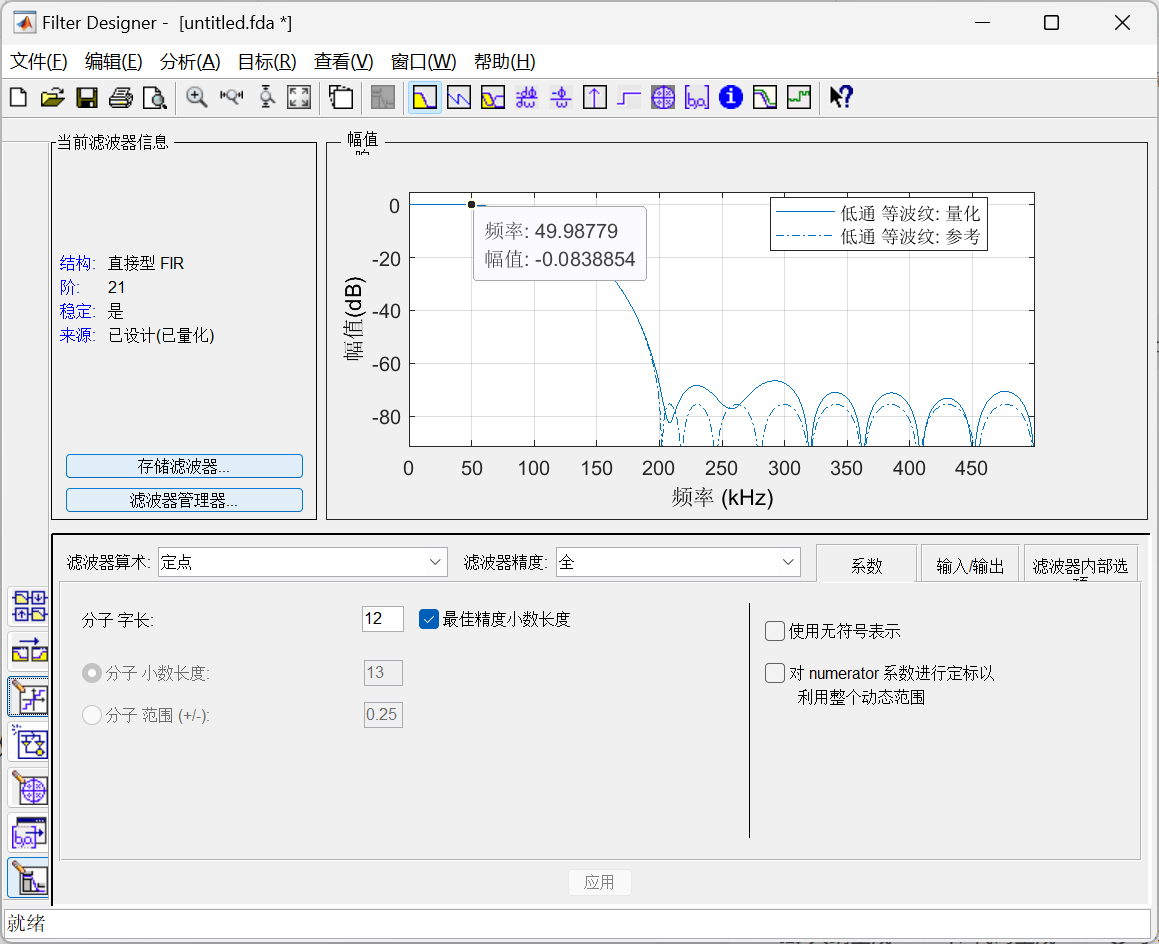

MATLAB FDATOOL

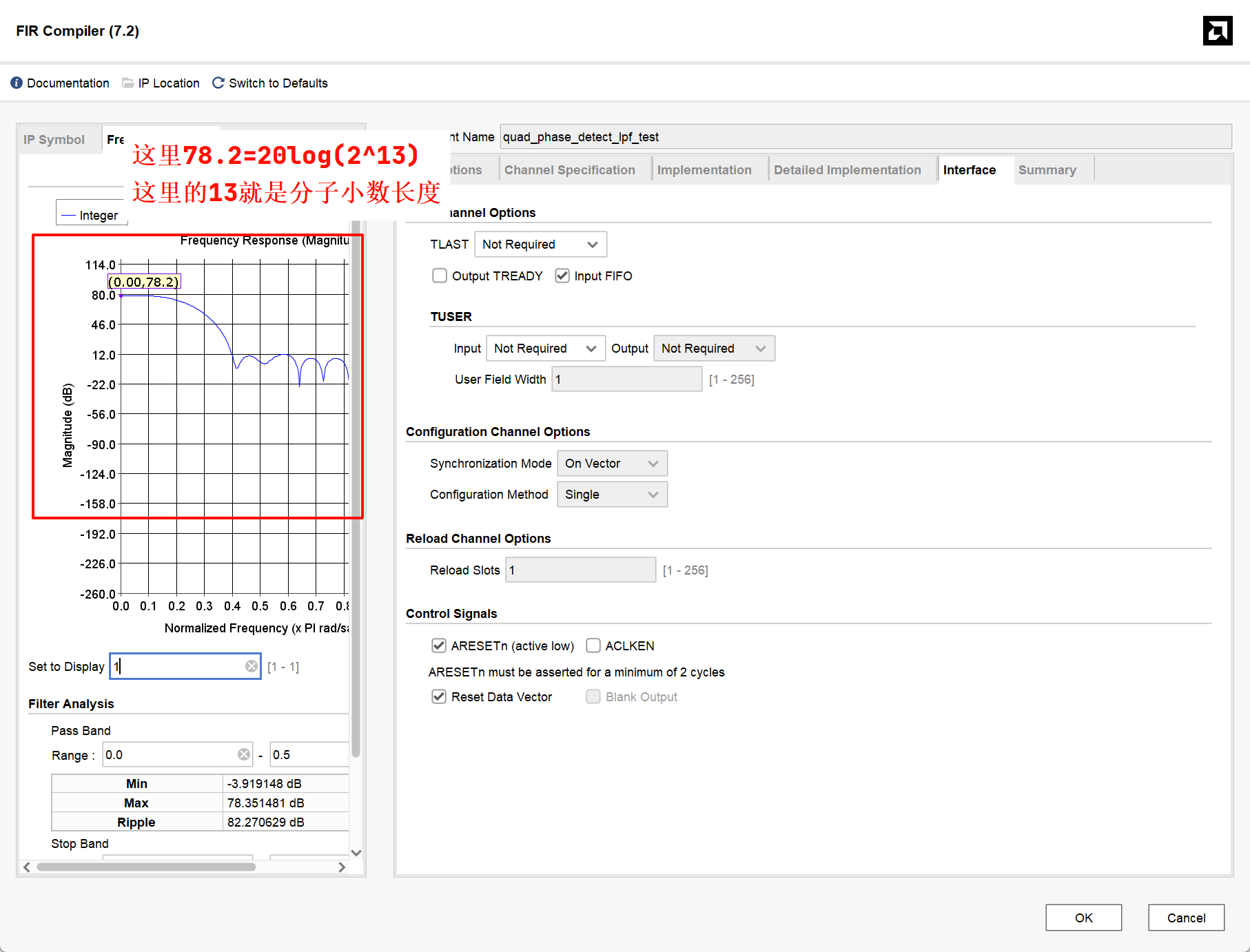

注意这里要勾选最佳小数精度长度。分子小数长度13，代表FPGA中量化后的实际小数位宽。最后截取结果需要依据此长度

点击应用后，点击目标，导出Xilinx系数（COE文件）

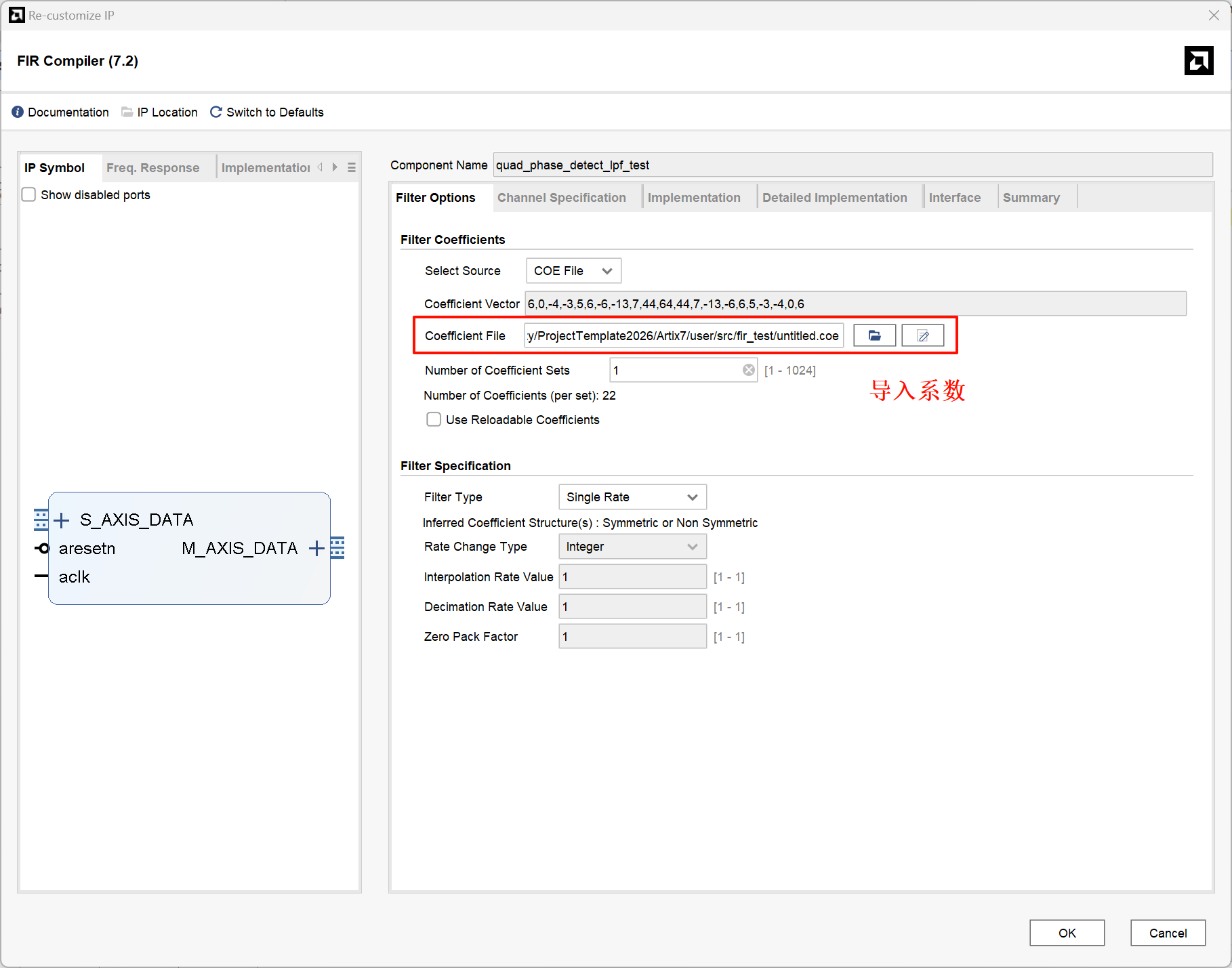

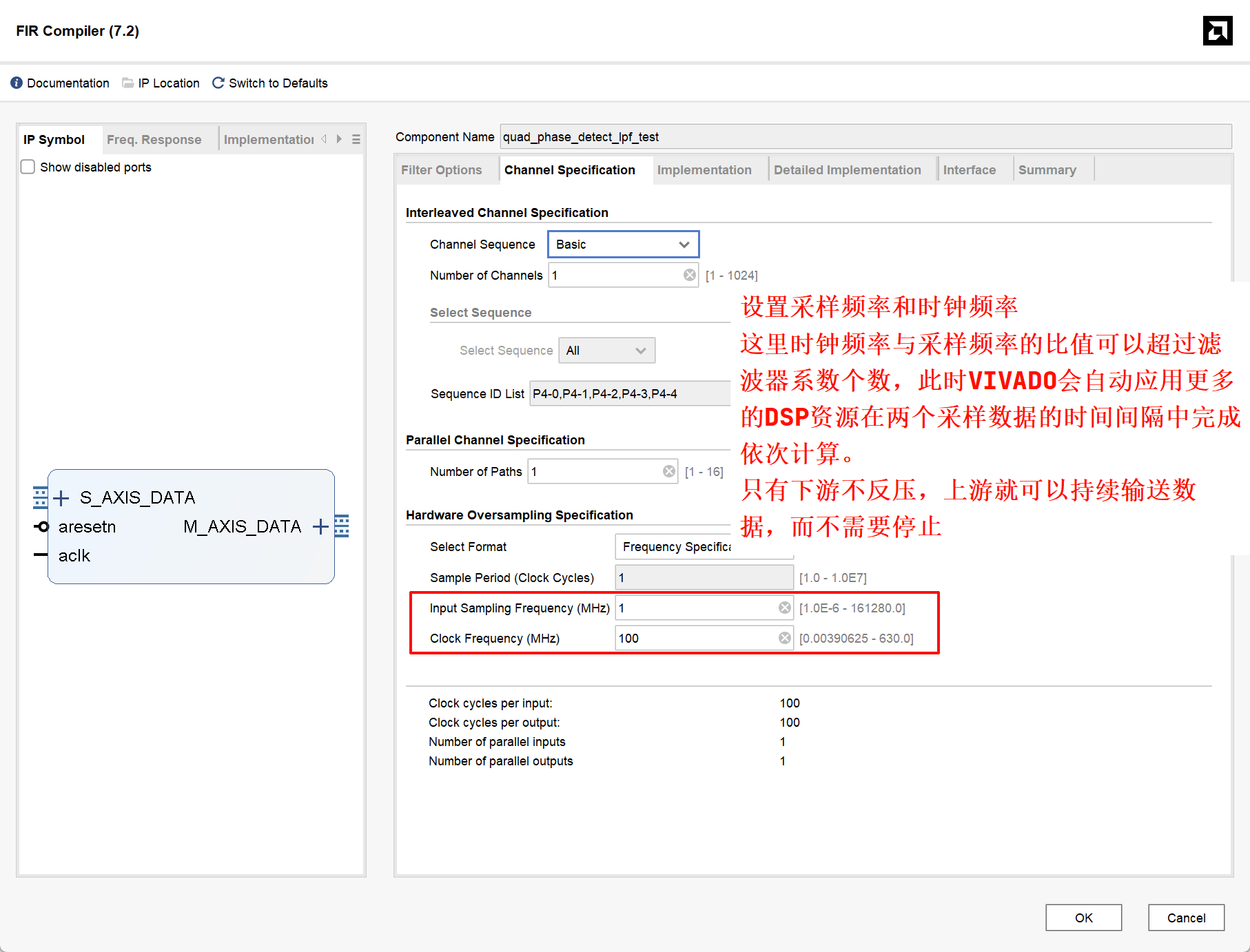

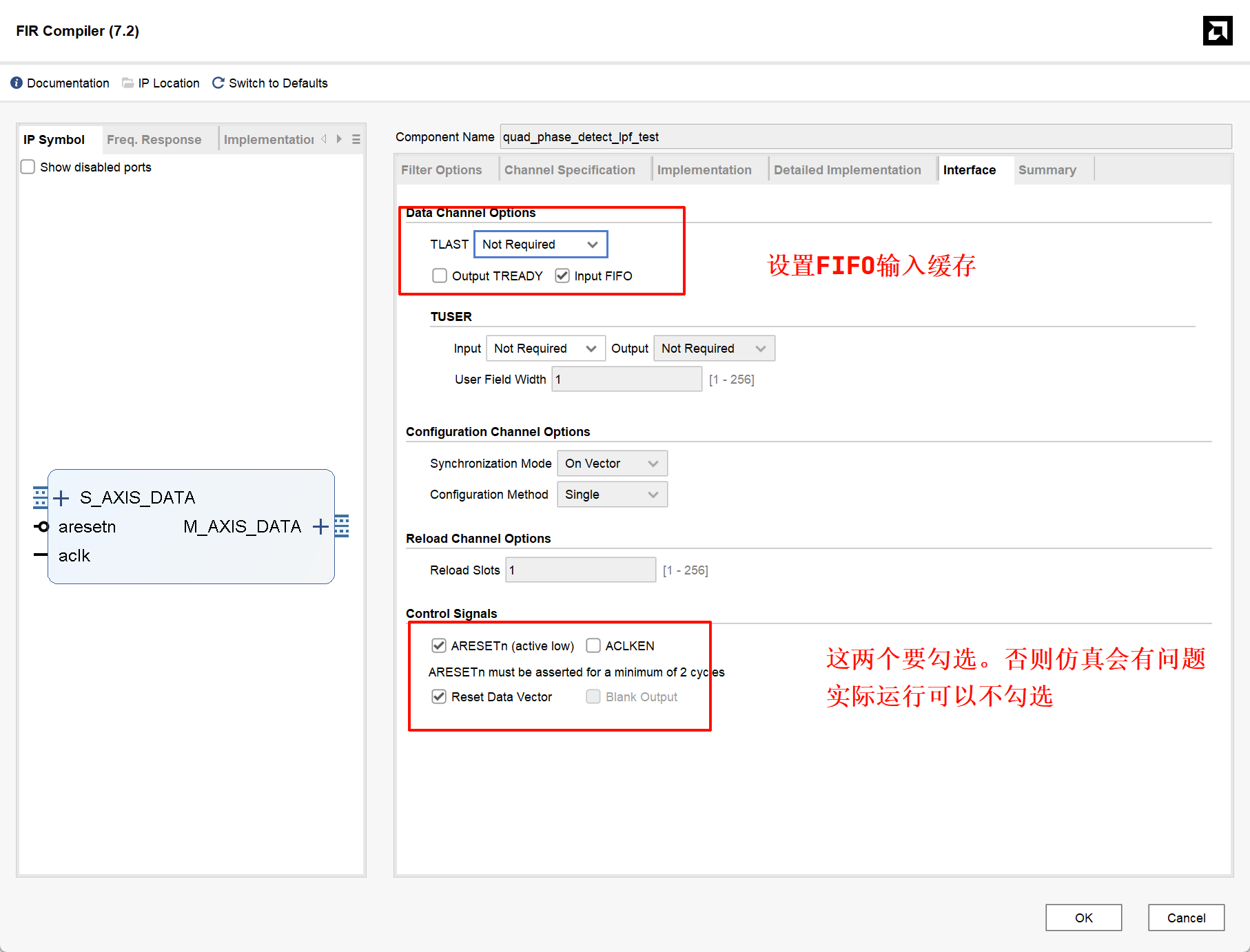

FIR Compiler

测试代码

cpp 复制代码

module fir_test(
    input       logic               clk,
    input       logic               rstn,
    input       logic               adc1_data_valid,
    input       logic [11 : 0]      adc1_data
);

wire s_axis_data_tvalid = adc1_data_valid;
wire s_axis_data_tready;
wire [15 : 0] s_axis_data_tdata = {{4{adc1_data[11]}}, adc1_data};
wire m_axis_data_tvalid;
wire [31 : 0] m_axis_data_tdata;
wire signed [11 : 0] filt_res = m_axis_data_tdata[24 : 13];
quad_phase_detect_lpf_test I_mult_lpf (
  .aclk(clk),                              // input wire aclk
  .aresetn(rstn),
  .s_axis_data_tvalid(s_axis_data_tvalid),  // input wire s_axis_data_tvalid
  .s_axis_data_tready(s_axis_data_tready),  // output wire s_axis_data_tready
  .s_axis_data_tdata(s_axis_data_tdata),    // input wire [31 : 0] s_axis_data_tdata
  .m_axis_data_tvalid(m_axis_data_tvalid),  // output wire m_axis_data_tvalid
  .m_axis_data_tdata(m_axis_data_tdata)     // output wire [31 : 0] m_axis_data_tdata
);

endmodule

cpp 复制代码

`timescale  1ns / 1ps

module tb_fir_test;

// fir_test Parameters
parameter PERIOD  = 10;     // 100M
parameter ADC_PERIOD = 1000;    // 300K
parameter fir_clk_PERIOD = 1000;    // 1M

// fir_test Inputs
reg                  clk              = 0 ;
reg                  fir_clk          = 0 ;
reg                  rstn             = 0 ;
reg                  adc1_data_valid  = 0 ;
reg    [11 : 0]      adc1_data        = 0 ;
reg                  adc_clk          = 0 ;
reg                  adc_clk_d;
wire [13 : 0]  dds_data_i;     // I路输出 (原波形，0°)
wire signed [13 : 0] s_dds_data = {1 - dds_data_i[13], dds_data_i[12 : 0]};
wire [13 : 0]  dds_data_q;      // Q路输出 (正交波形，90°)
// fir_test Outputs



initial
begin
    forever #(PERIOD/2)  clk=~clk;
end

initial begin
    forever #(ADC_PERIOD/2) adc_clk=~adc_clk;
end

initial begin
    forever #(fir_clk_PERIOD/2) fir_clk = ~fir_clk;
end

initial
begin
    #(PERIOD*2) rstn  =  1;
end

always_ff @(posedge clk) begin
    if (!rstn)
        adc_clk_d <= 1'b0;
    else
        adc_clk_d <= adc_clk;
end

always_comb begin
    adc1_data_valid = {adc_clk_d, adc_clk} == 2'b01;
end

fir_test  u_fir_test (
    .clk              ( clk               ),
    .rstn             ( rstn              ),
    .adc1_data_valid  ( adc1_data_valid   ),
    .adc1_data        ( s_dds_data[13 : 2]         )
);

dds_ctrl u_dds_ctrl(
	.clk            	( clk             ),
	.rstn           	( rstn            ),
	.sync_run       	( 1        ),
	.wave_sel       	( 'd0        ),
	.freq_word      	( 64'd9223372036854776       ),
	.phase_word     	( 'd0      ),
	.amp_word       	( 'd65535        ),
	.duty_word      	( 'd0       ),
	.ena            	( 1             ),
	.enb            	( 1             ),
	.dds_data_i     	( dds_data_i      ),
	.dds_data_q     	( dds_data_q      )
);


endmodule

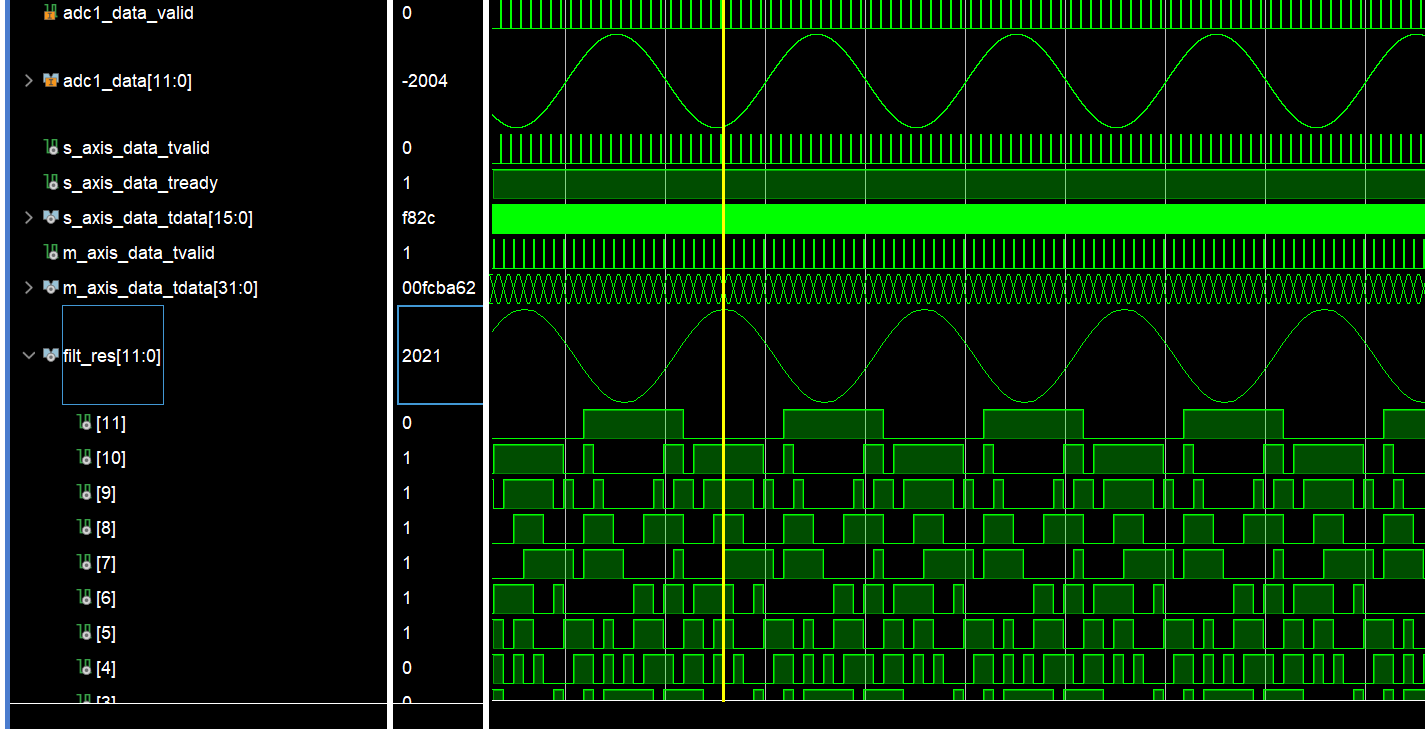

仿真结果

满幅度输入，截位后的输出恰好也只有一位符号位。最大值为2021≈2042*10^(-0.0838854/20)。

0.0838854是fdatool中50KHz出的增益。2021为输出最大值，2042为输入最大值。可以看到通道单位增益输出，与matlab保持一致
