4.2 HDLBits —— 时序逻辑电路之计数器

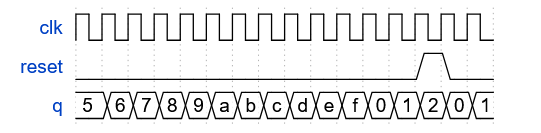

4 位二进制计数器

搭建一个 4 位二进制计数器，计数范围包含 0～15，计数周期为 16。复位信号为同步复位，复位时计数器数值置 0。

参考答案

// synthesis verilog_input_version verilog_2001
//-----------------------------------------------------------------------------
// 模块名称：top_module
// 电路功能：4位二进制同步加法计数器
// 参数特性：计数区间0~15、完整循环周期16个时钟周期，支持高电平同步复位
// 工作规则：
// 1.时钟上升沿统一执行复位判定或自增运算，全程同步时序
// 2.reset拉高时计数器立刻清零；复位撤销后每个时钟沿数值+1
// 3.4位天然模16计数：q=15再加1自动溢出回到0，循环往复
// 端口释义
// clk    系统时钟，上升沿触发所有状态更新
// reset  高电平同步复位，仅时钟上升沿生效，优先级高于计数自增
// q[3:0] 4位计数输出，取值范围十进制0~15
//-----------------------------------------------------------------------------
module top_module (
    input        clk,      // 系统时钟，上升沿触发寄存器状态刷新
    input        reset,    // 外部高电平同步复位，时钟上升沿采样生效
    output reg [3:0] q     // 4位计数输出，时序块赋值声明reg，范围0~15
);

// 同步时序逻辑块：所有状态变更仅在时钟上升沿执行
always @(posedge clk) begin
    // 同步复位分支：复位优先级最高，满足条件直接清零计数器
    if (reset) begin
        q <= 4'd0;
    end
    // 正常计数分支：无复位时每个时钟周期数值自增1
    // 4位位宽限制：15+1溢出自动归零，天然实现模16循环计数
    else begin
        q <= q + 1'b1;
    end
end

endmodule

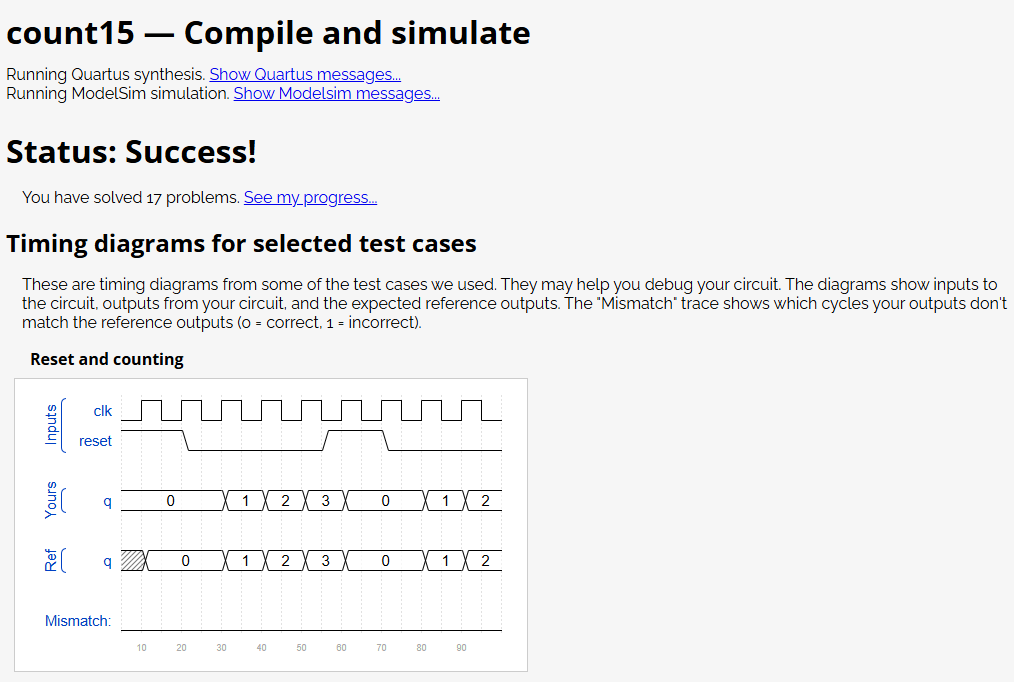

输出结果

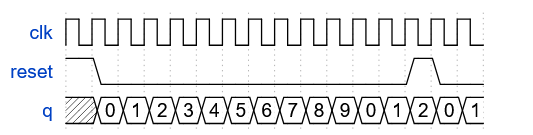

模 10 计数器

设计一个十进制计数器，计数范围包含0至9，计数周期为10。复位信号为同步复位，复位时计数器置零。

参考答案

// synthesis verilog_input_version verilog_2001
//-----------------------------------------------------------------------------
// 模块名称：top_module
// 电路功能：模10同步加法十进制计数器（计数范围0~9，循环周期10个时钟周期）
// 控制规则：高电平同步复位优先级最高；计数到9后下一周期强制归零，实现十进制循环
// 端口释义
// clk        系统时钟，所有计数、复位动作仅在上升沿同步执行
// reset      高电平同步复位，需等待时钟上升沿采样生效，直接清零输出
// q[3:0]     4位计数输出，合法取值0~9，超出范围会被逻辑拦截归零
//-----------------------------------------------------------------------------
module top_module (
    input               clk,        // 系统时钟，仅上升沿执行计数/复位逻辑
    input               reset,      // 同步复位信号，高电平有效
    output reg [3:0]    q           // 4位计数输出，取值 0 ~ 9
);

// 同步时序逻辑块：状态更新严格对齐时钟上升沿，无时钟边沿不会改变数值
always @(posedge clk) begin
    // 分支1（最高优先级）：同步复位触发，直接强制计数器清零
    if (reset) begin
        q <= 4'd0;
    end
    // 分支2：无复位且已计到十进制最大值9，下一时钟沿回到起点0完成循环
    else if (q == 4'd9) begin
        q <= 4'd0;
    end
    // 分支3：常规计数阶段，每个时钟周期数值自增1
    else begin
        q <= q + 1'b1;
    end
end

endmodule

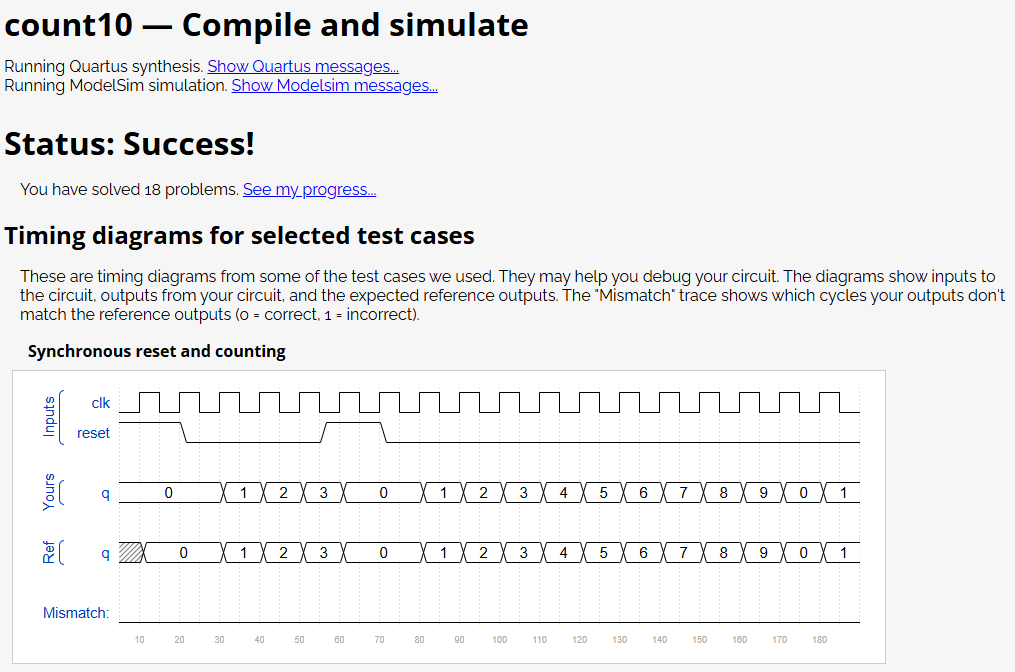

输出结果

十进制计数器

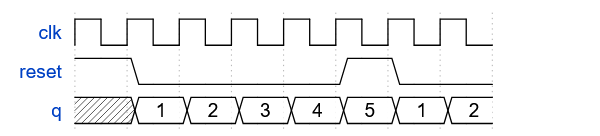

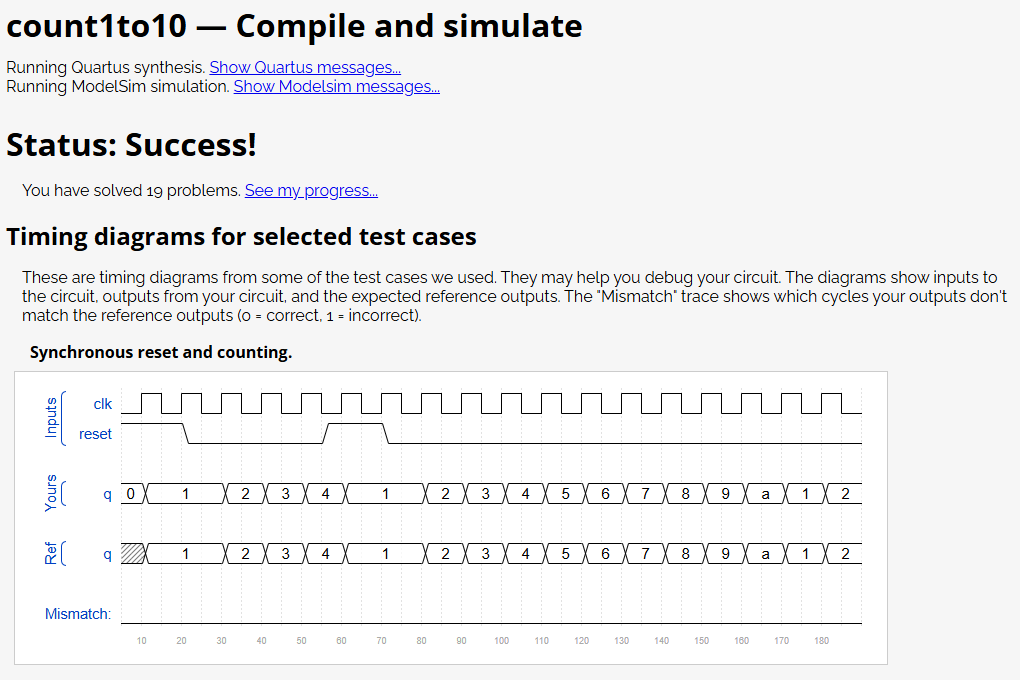

设计一个十进制计数器，计数范围包含 1 至 10。复位信号为同步复位，复位后计数器数值置为 1。

参考答案

// synthesis verilog_input_version verilog_2001
//-----------------------------------------------------------------------------
// 模块名称：top_module
// 电路功能：模10同步加法计数器，计数区间1~10（首尾包含），循环周期10个时钟周期
// 控制规则：
// 1.高电平同步复位优先级最高，复位生效时计数器强制置初始值1
// 2.正常计数逐拍自增，计数到达上限10后，下一时钟沿跳转回1循环往复
// 端口释义
// clk        系统时钟，全部计数、复位逻辑仅上升沿同步执行
// reset      高电平同步复位，需等待时钟上升沿采样生效
// q[3:0]     4位计数输出，取值范围十进制1~10，10对应二进制1010
//-----------------------------------------------------------------------------
module top_module (
    input               clk,        // 输入时钟，上升沿触发所有时序逻辑
    input               reset,      // 同步复位信号，高电平有效
    output reg [3:0]    q           // 4位寄存器输出，最大数值10，二进制1010
);

// 同步时序逻辑块：所有计数值变更严格对齐时钟上升沿
always @(posedge clk) begin
    // 分支1（最高优先级）：同步复位触发，强制回到计数起始值1
    if (reset) begin
        q <= 4'd1;
    end
    // 分支2：无复位且计数达到最大值10，执行循环归零跳转，回到起点1
    else if (q == 4'd10) begin
        q <= 4'd1;
    end
    // 分支3：常规区间正常逐拍自增1
    else begin
        q <= q + 4'd1;
    end
end

endmodule

输出结果

慢速十进制计数器

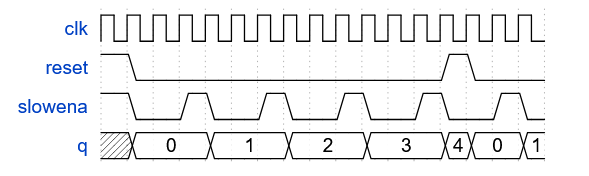

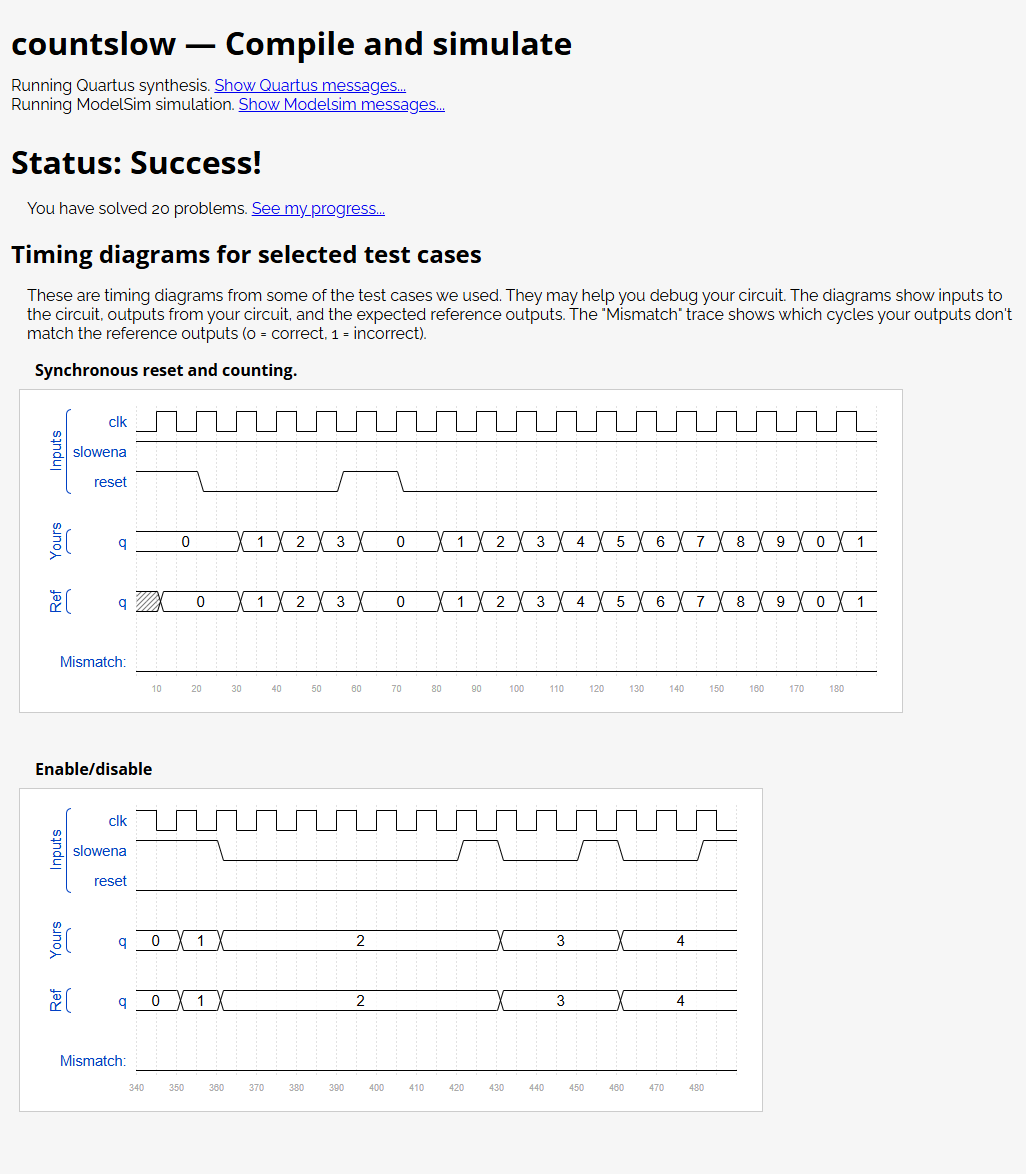

设计一个十进制计数器，计数范围包含0至9，计数周期为10。复位输入为同步复位，复位时将计数器置0。我们需要实现计数器暂停功能，使其不必在每个时钟周期都执行自增操作，slowena输入信号用于控制计数器何时进行数值递增。

参考答案

// synthesis verilog_input_version verilog_2001
//-----------------------------------------------------------------------------
// 模块名称：top_module
// 电路功能：带计数使能的模10同步十进制计数器（0~9循环计数）
// 控制逻辑优先级：同步复位 > 使能暂停保持 > 满值归零循环 > 正常自增
// 信号规则：
// 1.reset高电平同步复位，时钟上升沿生效，计数值强制清零
// 2.slowena高电平允许计数、低电平冻结当前数值，实现慢速启停控制
// 3.计数到9后下一拍回到0，完成十进制循环
// 端口释义
// clk        系统时钟，所有时序动作仅上升沿同步执行
// slowena    计数使能，高有效；控制计数器启停
// reset      高电平同步复位，优先级最高
// q[3:0]     外部计数输出端口，由内部寄存器直通驱动
// 内部信号释义
// q_reg[3:0] 4位计数寄存器，保存0~9实时计数值，时序块内赋值
//-----------------------------------------------------------------------------
module top_module (
    input        clk,               // 系统时钟，上升沿触发全部时序逻辑
    input        slowena,           // 计数使能信号：高电平允许计数，低电平保持当前数值
    input        reset,             // 同步复位，高电平有效，复位后计数值置0
    output [3:0] q                  // 计数输出端口，默认wire类型，承接内部寄存器结果
);
reg [3:0] q_reg;           // 内部计数寄存器，存储0~9范围的实时计数值

// 同步时序逻辑块：仅时钟上升沿更新寄存器状态
always @(posedge clk) begin
    // 分支1（最高优先级）：同步复位触发，直接清空计数值
    if (reset) begin
        q_reg <= 4'd0;
    end
    // 分支2：使能无效，冻结计数，保持原有数值不变
    else if (~slowena) begin
        q_reg <= q_reg;
    end
    // 分支3：使能有效且计数达到上限9，下一周期归零循环
    else if (q_reg == 4'd9) begin
        q_reg <= 4'd0;
    end
    // 分支4：使能有效且未到上限，常规逐拍自增1
    else begin
        q_reg <= q_reg + 4'd1;
    end
end

// 组合逻辑直通输出：内部寄存结果直接对外引出
assign q = q_reg;

endmodule

输出结果

模12计数器

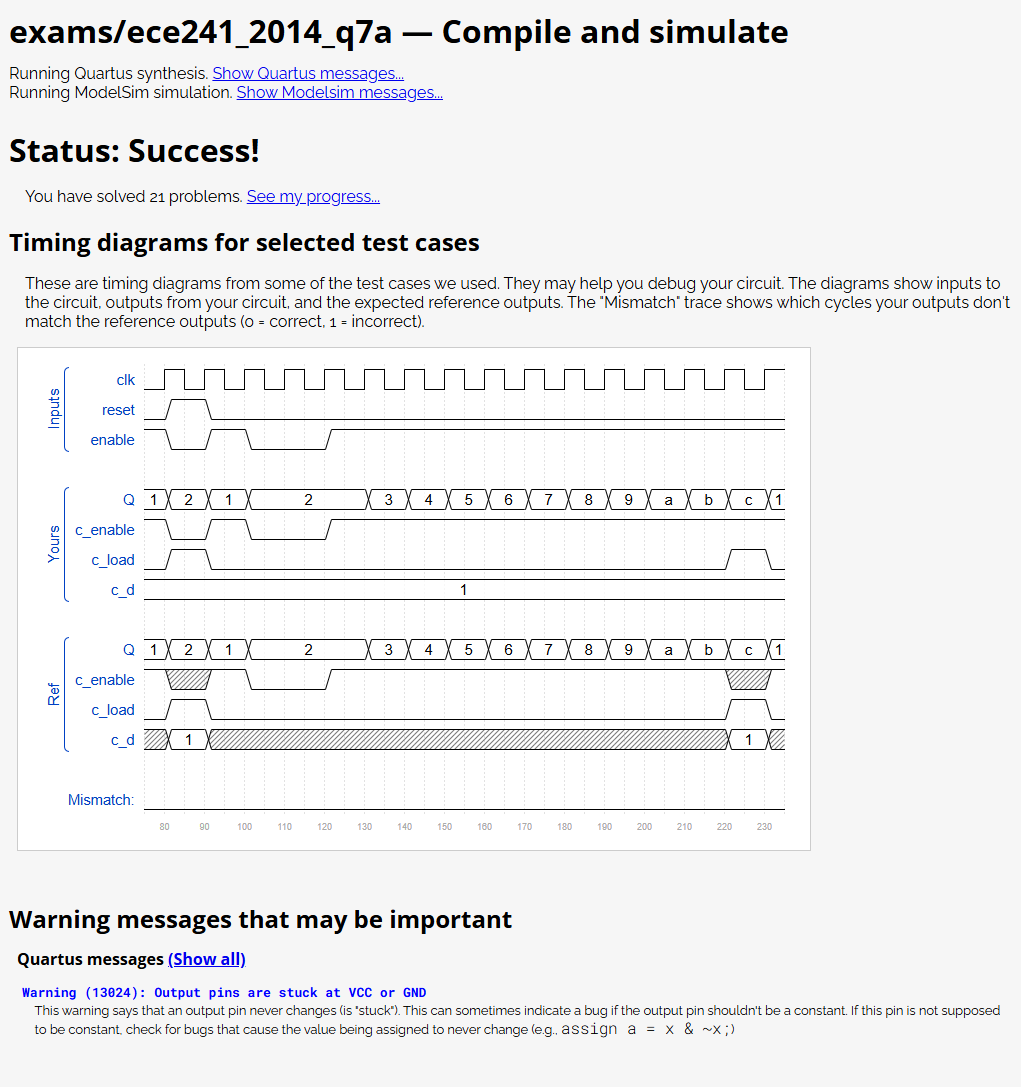

设计一个计数范围 1~12 的计数器，包含以下输入、输出端口：

输入信号

1. Reset：同步高电平复位；复位触发时强制计数器数值置为 1
2. Enable：计数使能；置高电平时计数器才正常计数
3. Clk：上升沿触发时钟输入
   输出信号
4. Q 3:0：计数器数值输出
5. c_enable、c_load、c_d 3:0：送往底层 4 位计数器的控制信号，用于校验电路逻辑是否正确
   可用器件资源
6. 下方给出的 4 位二进制计数器模块 count4：自带使能输入、同步并行置数输入；置数 load 优先级高于计数使能 enable。该模块已预先提供，需要在代码中例化调用。
7. 各类逻辑门电路
   count4 模块端口说明

module count4(
        input clk,
        input enable, // 计数使能
        input load, // 同步并行置数使能（优先级更高）
        input [3:0] d, // 并行置数输入数据
        output reg [3:0] Q
);

补充说明

输出 c_enable、c_load、c_d 分别直接连接内部例化 count4 模块的 enable、load、d 端口；设置这几组对外输出，是为了方便外部观测、校验内部控制信号是否逻辑正确。

参考答案

// synthesis verilog_input_version verilog_2001
//-----------------------------------------------------------------------------
// 模块名称：top_module
// 功能概述：控制内置count4子模块实现1~12循环计数，支持同步复位启停控制
// 计数规则：
// 1.复位触发/计数溢出时，同步载入初始值1；正常使能开启逐拍自增
// 2.计数上限12，仅使能有效时溢出才会回到1；使能关闭则数值冻结保持12不变
// 端口释义
// clk        系统时钟，上升沿驱动底层count4寄存器更新
// reset      同步高电平复位，触发底层同步置数、强制载入初始值1
// enable     全局计数使能：高电平允许自增/溢出重置，低电平暂停所有计数动作
// Q[3:0]     最终计数输出，合法取值范围1~12
// c_enable   转发至count4的使能信号，引出端口便于波形仿真观测
// c_load     转发至count4的同步置数控制信号，高电平触发载入c_d数值
// c_d[3:0]   转发至count4的置数常量数据，固定十进制1
// 子模块说明：count4为平台预置4位同步置数计数器，自带enable、load、d、Q标准接口
//-----------------------------------------------------------------------------
module top_module (
    input clk,               // 系统时钟，上升沿触发count4内部寄存器更新
    input reset,             // 同步高电平复位，复位时强制计数器置数值1
    input enable,            // 全局计数使能：高电平允许自增；低电平保持当前数值
    output [3:0] Q,          // 计数器对外输出，数值范围 1~12
    output c_enable,         // 送给底层count4的使能信号，引出端口用于仿真校验
    output c_load,           // 送给底层count4的同步置数信号，引出端口用于仿真校验
    output [3:0] c_d         // 送给底层count4的置数数据，固定为十进制1，引出端口校验
);

// 逻辑1：顶层全局使能直通底层计数器，启停控制完全同步
assign c_enable = enable;

// 逻辑2：预置固定置数初值，复位、溢出重置场景统一载入十进制1(二进制0001)
assign c_d = 4'b0001;

// 逻辑3：同步置数触发条件（或逻辑二选一触发）
// 条件A：外部同步复位拉高，强制重置初值
// 条件B：使能开启+当前计数达到上限12，执行循环重置回到起点1
// 关键约束：使能关闭时即使Q=12也不触发重置，保持数值冻结
assign c_load = reset || (enable && (Q == 4'b1100));

// 例化内置4位同步置数计数器子模块count4
count4 cnt(
    .clk(clk),        // 时钟信号直连顶层全局时钟
    .enable(c_enable),// 接入顶层转发的计数使能
    .Q(Q),            // 计数输出引出至顶层，同时反馈参与溢出判断
    .load(c_load),    // 接入组合逻辑生成的同步置数控制信号
    .d(c_d)           // 接入固定初值1作为置数数据源
);

endmodule

输出结果

模1000 计数器

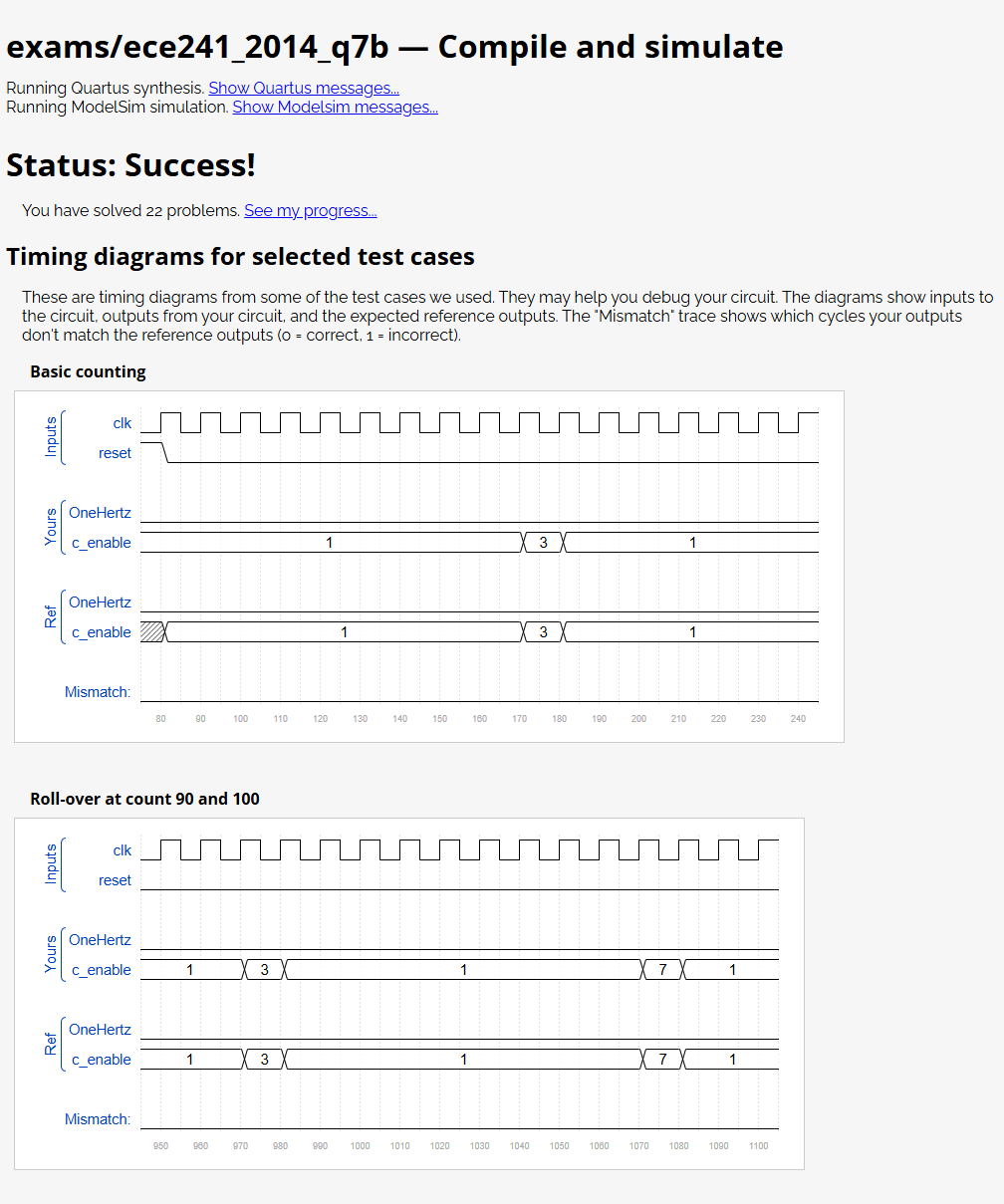

从 1000 Hz 时钟导出 1 Hz 信号，称为 OneHertz，该信号可用于驱动一组时/分/秒计数器的使能（Enable）输入，从而构成数字挂钟。由于我们希望时钟每秒计数一次，OneHertz 信号必须在每一秒内恰好有效（高电平）一个时钟周期。请使用模 10（BCD）计数器构建该分频器，并尽量少用其他逻辑门。同时，输出您所使用的每个 BCD 计数器的使能信号（c_enable0 对应最快计数器，c_enable2 对应最慢计数器）。

提供以下 BCD 计数器模块。enable 必须为高才能使计数器运行。reset 为同步复位，置高时将计数器强制清零。您电路中的所有计数器都必须直接使用相同的 1000 Hz 时钟信号。

module bcdcount (
    input clk,
    input reset,
    input enable,
    output reg [3:0] Q
);

参考答案

// synthesis verilog_input_version verilog_2001
//-----------------------------------------------------------------------------
// 模块名称：top_module
// 电路功能：3位BCD级联模1000分频电路，输入高频时钟分频输出1Hz脉冲
// 计数架构：个位、十位、百位3个十进制BCD计数器逐级进位，累计1000个时钟周期产生一次脉冲
// 控制逻辑：低位计满9才开放高位使能，实现逢十进位；全位为9时输出1Hz标志脉冲
// 端口释义
// clk         高频输入时钟，全局计数节拍基准
// reset       全局同步复位，高电平清零所有计数器，从头开始计数
// OneHertz    1Hz分频脉冲输出，个位+十位+百位同时等于9时拉高
// c_enable[2:0] 三级计数器独立使能总线，依次控制百位、十位、个位启停
// 内部信号释义
// Q0[3:0] 个位BCD计数输出（0~9）
// Q1[3:0] 十位BCD计数输出（0~9）
// Q2[3:0] 百位BCD计数输出（0~9）
// 子模块说明：bcdcount为标准带使能同步复位十进制(0~9)BCD加法计数器
//-----------------------------------------------------------------------------
module top_module (
    input clk,              // 输入时钟信号，整个计数电路的心跳节拍源
    input reset,            // 全局复位，触发后三级计数器全部清零，重启计数流程
    output OneHertz,        // 1Hz分频脉冲输出，累计满1000个时钟周期拉高一次
    output [2:0] c_enable   // 3位使能控制线：c_enable[0]个位、c_enable[1]十位、c_enable[2]百位
);

// 三级BCD计数器输出连线，分别寄存个位、十位、百位实时计数值（取值0~9）
wire [3:0] Q0,Q1,Q2;

// 个位计数器常驻使能，每个时钟上升沿固定自增，是进位链路最基础节拍单元
assign c_enable[0] = 1'b1;

// 进位规则1：个位计满最大值9(4'b1001)，十位获得计数使能，下一拍十位+1、个位归零
assign c_enable[1] = (Q0 == 4'b1001);

// 进位规则2：个位、十位同时计满9，百位获得计数使能，实现逢百进位
assign c_enable[2] = (Q0 == 4'b1001) && (Q1 == 4'b1001);

// 满1000周期判定：个位、十位、百位全部等于9，完成一轮0~999循环，输出1Hz脉冲标记
assign OneHertz = (Q0 == 4'b1001) && (Q1 == 4'b1001) && (Q2 == 4'b1001);

// 例化个位BCD计数器：永久使能，逐时钟自增
bcdcount counter0 (clk, reset, c_enable[0], Q0);
// 例化十位BCD计数器：仅个位满9时允许进位计数
bcdcount counter1 (clk, reset, c_enable[1], Q1);
// 例化百位BCD计数器：仅个位、十位同时满9时允许进位计数
bcdcount counter2 (clk, reset, c_enable[2], Q2);

endmodule

输出结果

4 位十进制计数器（BCD 计数器）

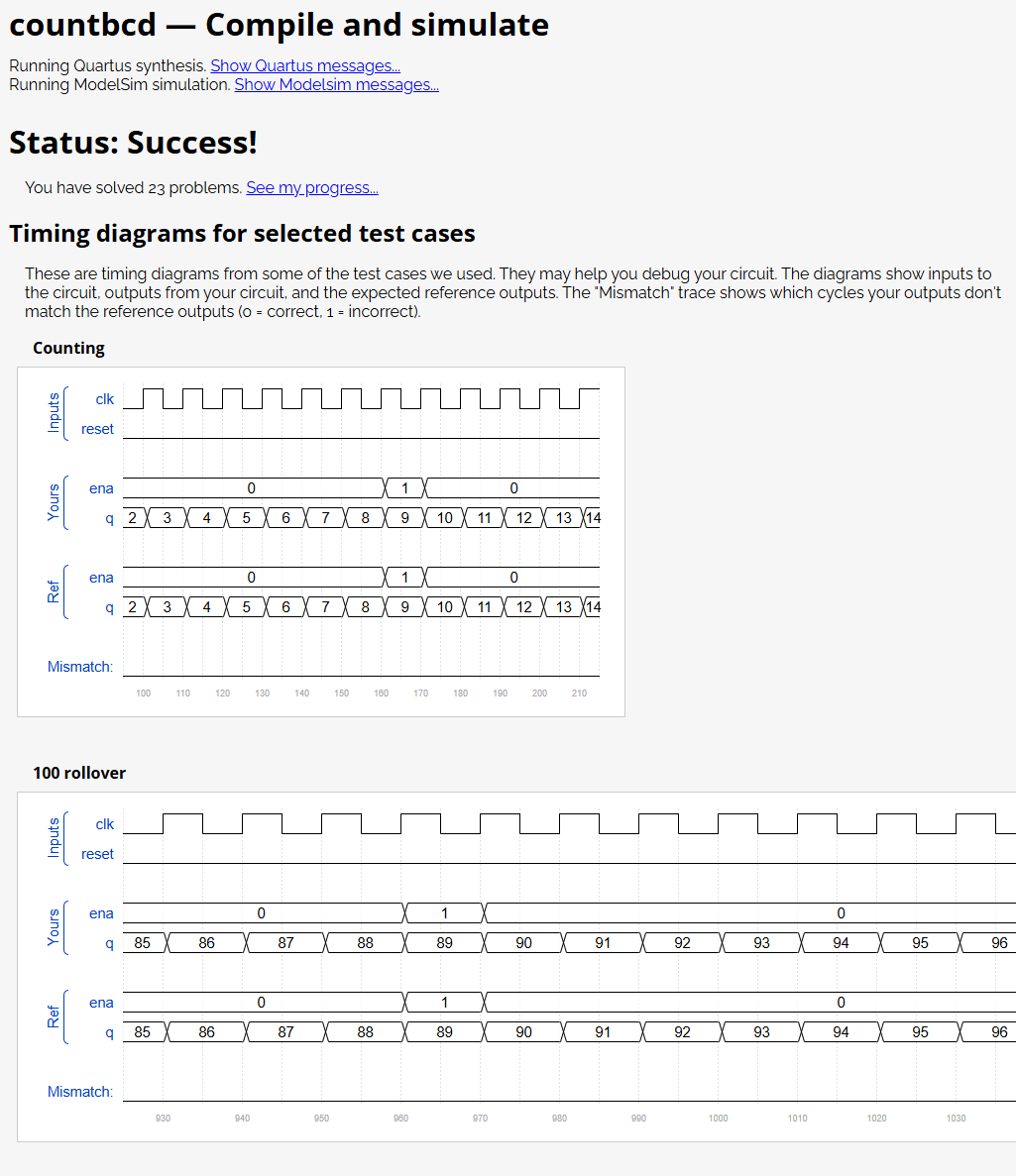

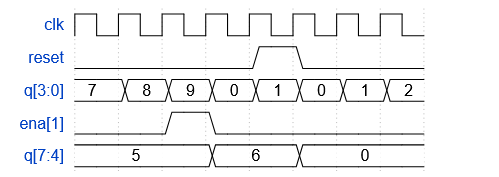

搭建一个4 位 BCD 十进制计数器。 每一位十进制数字用 4 位二进制编码表示：

• q3:0：个位；
• q7:4：十位； 更高位以此类推。
  针对第 1、2、3 位高位数字（十位、百位、千位，对应整体位段3:1），额外输出一组使能信号；该信号用于标识：对应高位数字何时需要加 1 进位。
  提示：你可以实例化或复用单路模 10 十进制（decade）计数器模块完成设计。


参考答案

// synthesis verilog_input_version verilog_2001
//-----------------------------------------------------------------------------
// 顶层模块功能：4位BCD级联同步十进制计数器，计数范围0000~9999（模10000循环）
// 架构说明：个位/十位/百位/千位共4组独立模10计数器，低位满9触发高位进位使能
// 端口释义
// clk        全局同步时钟，所有计数器共用同一节拍
// reset      高电平同步复位，时钟上升沿生效，所有计数位强制清零
// ena[3:1]   进位使能输出：ena[1]十位、ena[2]百位、ena[3]千位进位开启信号
// q[15:0]    16位拼接输出：q15~q12千位、q11~q8百位、q7~q4十位、q3~q0个位
// 内部信号释义
// q0[3:0] 个位计数值 0~9
// q1[3:0] 十位计数值 0~9
// q2[3:0] 百位计数值 0~9
// q3[3:0] 千位计数值 0~9
//-----------------------------------------------------------------------------
module top_module (
    input clk,                // 全局时钟，所有十进制计数器共用节拍源
    input reset,              // 同步高电平复位，所有计数位统一清零重启
    output [3:1] ena,         // 进位使能输出：ena[1]十位、ena[2]百位、ena[3]千位进位控制
    output [15:0] q           // 16位拼接总输出：{千位,百位,十位,个位}
);

    // 4组4位连线，分别寄存个位、十位、百位、千位实时BCD计数值
    wire [3:0] q0,q1,q2,q3;

    // 十位进位条件：个位计数满最大值9，开放十位计数权限
    assign ena[1] = (q0 == 4'd9);
    // 百位进位条件：个位、十位同时满9，开放百位计数权限
    assign ena[2] = (q0 == 4'd9) && (q1 == 4'd9);
    // 千位进位条件：个位、十位、百位同时满9，开放千位计数权限
    assign ena[3] = (q0 == 4'd9) && (q1 == 4'd9) && (q2 == 4'd9);

    // 位拼接组合逻辑：高位在前、低位在后，合并4组BCD值为16位总线输出
    assign q = {q3,q2,q1,q0};

    // 个位计数器：永久使能，每个时钟周期固定自增，进位链路最基础单元
    decade_counter cnt0(
        .clk(clk),
        .reset(reset),
        .en(1'b1),
        .q(q0)
    );
    // 十位计数器：仅个位满9时开启计数，实现逢十进位
    decade_counter cnt1(
        .clk(clk),
        .reset(reset),
        .en(ena[1]),
        .q(q1)
    );
    // 百位计数器：仅个位+十位同时满9时开启计数，实现逢百进位
    decade_counter cnt2(
        .clk(clk),
        .reset(reset),
        .en(ena[2]),
        .q(q2)
    );
    // 千位计数器：仅低三位同时满9时开启计数，实现逢千进位
    decade_counter cnt3(
        .clk(clk),
        .reset(reset),
        .en(ena[3]),
        .q(q3)
    );

endmodule

//-----------------------------------------------------------------------------
// 底层子模块：单位模10 BCD同步加法计数器（计数区间0~9循环）
// 控制规则：同步复位优先级最高；使能拉高逐拍自增，计到9自动归零
// 端口释义
// clk  时钟节拍
// reset 高电平同步复位，上升沿清零输出
// en   计数使能，高电平允许自增，低电平数值保持
// q    4位BCD计数输出，取值0~9
//-----------------------------------------------------------------------------
module decade_counter(
    input clk,
    input reset,
    input en,
    output reg [3:0] q
);
// 同步时序逻辑：仅时钟上升沿更新状态
always @(posedge clk) begin
    if(reset)
        q <= 4'd0;          // 复位触发，强制清零计数器
    else if(en) begin       // 无复位且使能有效，执行计数逻辑
        if(q == 4'd9)
           q <= 4'd0;      // 达到十进制上限9，下一拍归零循环
        else
           q <= q + 4'd1;  // 未到上限，常规逐拍自增1
    end
end
endmodule

输出结果

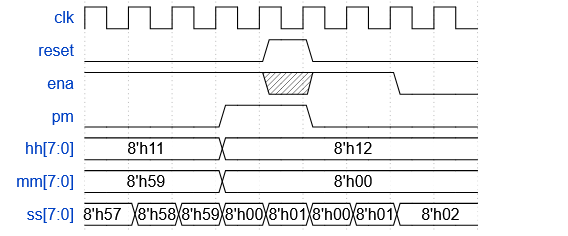

12 小时制时钟

设计一组适用于 12 小时制时钟的计数器（附带上午 / 下午标识位）。计数器由高速时钟clk驱动；每当时钟需要走时（即每秒一次）时，使能信号ena产生脉冲。复位信号reset会将时钟重置为上午 12:00。pm为 0 代表上午，为 1 代表下午。hh、mm、ss均各由两位 BCD 码（二进制编码十进制）组成：小时范围 01--12，分钟 00--59，秒钟 00--59。 复位优先级高于使能，即便使能未开启，复位也能生效。 下方时序图展示两种切换逻辑：上午 11:59:59 跳转为下午 12:00:00 的进位规则，以及同步复位、使能的时序行为。

参考答案

//========================================================================
// 子模块1：十进制BCD个位计数器（0~9循环）
// 复用场景：秒个位、分钟个位共用此模块
// 端口说明：
// clk     同步时钟，上升沿更新寄存器数值
// reset   同步高电平复位，优先级高于计数使能
// en      计数使能，高电平允许数值自增1
// q       4bit 8421BCD输出，数值范围0~9
// carry   进位输出标志，仅当q==9且en=1时carry=1，用于向高位进位
// 计数规则：0→1→2...→9→0，满9归零并输出进位
//========================================================================
module bcd_0to9
#(
    parameter RST_DATA = 4'd0  // 复位后默认输出数值为0
)
(
    input               clk,
    input               reset,
    input               en,
    output reg [3:0]    q,
    output              carry
);
// 组合逻辑生成进位信号：数值到9且使能打开，进位拉高
assign carry = (q == 4'd9) && en;

always @(posedge clk) begin
    // 复位优先级最高，复位触发直接赋值初始值
    if(reset) begin
        q <= RST_DATA;
    end
    // 无复位、计数使能有效，执行BCD循环计数
    else if(en) begin
        if(q == 4'd9) begin
            q <= 4'd0; // 个位计满9归零，同时carry输出进位给高位
        end
        else begin
            q <= q + 1'b1; // 未到最大值，正常自增1
        end
    end
end
endmodule

//========================================================================
// 子模块2：六进制BCD十位计数器（0~5循环）
// 复用场景：秒十位、分钟十位共用，00~59计时高位最大仅到5
// 端口功能与bcd_0to9完全一致，仅计数上限改为5
// 计数规则：0→1→2...→5→0，满5归零并输出进位
//========================================================================
module bcd_0to5
(
    input               clk,
    input               reset,
    input               en,
    output reg [3:0]    q,
    output              carry
);
// 进位逻辑：数值等于5且使能打开，进位输出高电平
assign carry = (q == 4'd5) && en;

always @(posedge clk) begin
    if(reset) begin
        q <= 4'd0; // 分、秒十位复位统一清零
    end
    else if(en) begin
        if(q == 4'd5) begin
            q <= 4'd0; // 十位计满5归零，向更高一级输出进位
        end
        else begin
            q <= q + 1'b1;
        end
    end
end
endmodule

//========================================================================
// 子模块3：12小时制双BCD状态机（FPGA工程三分支优化写法）
// 硬件存储：两组独立4bit寄存器分别存放小时十位hr_high、个位hr_low
// 全部有效状态（两位BCD）：01,02,03,04,05,06,07,08,09,10,11,12
// 完整循环流转顺序：12 → 01 → 02 → 03~09 → 10 → 11 → 12
// 端口说明：
// clk      同步时钟上升沿更新小时状态
// reset    同步复位，复位后固定状态12，pm=0代表上午AM
// en_h     小时切换使能，仅时间走到59分59秒时拉高，才更新小时
// hr_low   小时个位BCD寄存器输出
// hr_high  小时十位BCD寄存器输出
// pm       上下午标识，0=上午，1=下午；仅11跳转12时翻转电平
// 分支设计优势：仅3层判断，减少组合逻辑级数，降低FPGA LUT消耗、时序更稳
// 分支划分：
// 1. 单独处理特殊状态12，强制跳转01，无PM翻转
// 2. 单独处理特殊状态11，跳转12并翻转PM标识
// 3. 剩余01~10全部共用一套通用自增逻辑，无特殊操作
//========================================================================
module hour_2bcd_12
(
    input               clk,
    input               reset,
    input               en_h,
    output reg [3:0]    hr_low,
    output reg [3:0]    hr_high,
    output reg          pm
);
always @(posedge clk) begin
    // 复位逻辑：强制小时BCD输出12，pm置0代表上午
    if(reset) begin
        hr_high <= 4'd1;
        hr_low  <= 4'd2;
        pm      <= 1'b0;
    end
    // 只有分秒同时满59，en_h=1，才执行一次小时状态更新
    else if(en_h) begin
        // ========== 分支1：当前小时BCD为12（十位1，个位2） ==========
        // 特殊跳转：正常+1会得到13，不符合12小时制，强制赋值为01
        // 上下午标识pm保持原有电平，不翻转
        if(hr_high == 4'd1 && hr_low == 4'd2) begin
            hr_high <= 4'd0;
            hr_low  <= 4'd1;
        end
        // ========== 分支2：当前小时BCD为11（十位1，个位1） ==========
        // 特殊跳转：跳转为12，同时翻转pm电平，实现上下午切换
        else if(hr_high == 4'd1 && hr_low == 4'd1) begin
            hr_high <= 4'd1;
            hr_low  <= 4'd2;
            pm      <= ~pm;
        end
        // ========== 分支3：剩余所有常规小时 01,02,03~09,10 通用逻辑 ==========
        // 该区间所有小时自增规则完全统一，无需拆分多个if判断，节约硬件资源
        // 规则：个位数值+1；若个位计满9，则个位清零、十位自增1（09进位到10）
        else begin
            // 个位到达9，需要向十位进位
            if(hr_low == 4'd9) begin
                hr_low  <= 4'd0;        // 个位归零
                hr_high <= hr_high + 1'b1; // 十位自增1
            end
            else begin
                hr_low <= hr_low + 1'b1;    // 个位未到9，仅个位数字+1
            end
        end
    end
end
endmodule

//========================================================================
// 顶层总模块 top_module
// 设计约束硬性要求：秒个位计数器使能端口直接连接顶层全局计时开关ena
// 输出格式说明：hh/mm/ss均为8位双8421BCD，高4bit是十位，低4bit是个位
// 复位规则：reset复位优先级高于ena，复位后全局时间锁定12:00:00 AM
// 进位联动机制：低位计数器计满产生进位，逐级控制高位计数使能，实现60进制时分秒
//========================================================================
module top_module(
    input               clk,        // 系统全局同步时钟
    input               reset,      // 同步复位信号
    input               ena,        // 全局计时总开关，高电平时钟正常走时，低电平全部暂停
    output              pm,         // 向外输出上下午标识信号
    output [7:0]        hh,         // 小时8位BCD输出，范围01~12
    output [7:0]        mm,         // 分钟8位BCD输出，范围00~59
    output [7:0]        ss          // 秒钟8位BCD输出，范围00~59
);
// ---------------------- 内部连线定义：时分秒十位、个位4位BCD信号 ----------------------
wire [3:0] sec_low,  sec_high;  // sec=秒，low个位，high十位
wire [3:0] min_low,  min_high;  // min=分钟，low个位，high十位
wire [3:0] hr_low,   hr_high;   // hr=小时，low个位，high十位

// ---------------------- 底层计数器进位输出信号定义 ----------------------
wire carry_sec_low;  // 秒个位bcd_0to9模块的进位输出
wire carry_sec_high; // 秒十位bcd_0to5模块的进位输出
wire carry_min_low;  // 分钟个位bcd_0to9模块的进位输出
wire carry_min_high; // 分钟十位bcd_0to5模块的进位输出

// ---------------------- 各级计数器计数使能信号（由进位组合逻辑生成） ----------------------
wire en_sec_high;    // 秒十位计数器的计数允许开关
wire en_min_low;     // 分钟个位计数器的计数允许开关
wire en_min_high;    // 分钟十位计数器的计数允许开关
wire en_hour;        // 小时状态跳转使能，仅59分59秒时有效

// ====================== 进位逐级传递逻辑详细注释 ======================
// 规则：只有低位完整计满、进位标志为1时，高位才获得计数使能，实现逢十/逢六十进位
// en_sec_high：秒十位使能，仅秒个位走到9（carry_sec_low=1）时允许秒十位+1
assign en_sec_high = carry_sec_low;

// en_min_low：分钟个位使能，必须秒钟刚好走完完整60秒（秒个位9+秒十位5，两个进位同时为1）
// 到达整分钟节点，分钟数值才+1
assign en_min_low  = carry_sec_low && carry_sec_high;

// en_min_high：分钟十位使能，两个条件同时成立
// 条件1：秒钟满60秒；条件2：分钟个位走到9
// 只有分钟个位到9且秒走完60秒，分钟十位才能进位自增
assign en_min_high = carry_sec_low && carry_sec_high && carry_min_low;

// en_hour：小时切换总使能，四个进位全部同时拉高代表当前时间为XX:59:59
// 秒个位满9 + 秒十位满5 + 分个位满9 + 分十位满5
// 仅此时刻en_hour=1，小时状态执行一次更新
assign en_hour     = carry_sec_low && carry_sec_high && carry_min_low && carry_min_high;

// ==================== 秒钟双BCD模块例化（实现00~59六十秒循环） ====================
// 秒个位模块：严格遵循要求，使能en直接连接顶层全局计时开关ena，无中间逻辑中转
bcd_0to9 sec_unit_low(
    .clk(clk),
    .reset(reset),
    .en(ena),
    .q(sec_low),
    .carry(carry_sec_low) // 模块进位输出绑定信号carry_sec_low ，做为秒 十 位的使能信号
);
// 秒十位模块：0~5六进制计数器，计数使能来自秒个位进位carry_sec_low
bcd_0to5 sec_unit_high(
    .clk(clk),
    .reset(reset),
    .en(en_sec_high),
    .q(sec_high),
    .carry(carry_sec_high)
);

// ==================== 分钟双BCD模块例化（实现00~59六十分循环） ====================
bcd_0to9 min_unit_low(
    .clk(clk),
    .reset(reset),
    .en(en_min_low),
    .q(min_low),
    .carry(carry_min_low)
);
bcd_0to5 min_unit_high(
    .clk(clk),
    .reset(reset),
    .en(en_min_high),
    .q(min_high),
    .carry(carry_min_high)
);

// ==================== 12小时三分支状态机模块例化 ====================
hour_2bcd_12 hour_unit(
    .clk(clk),
    .reset(reset),
    .en_h(en_hour),
    .hr_low(hr_low),
    .hr_high(hr_high),
    .pm(pm)
);

// ==================== 8位双BCD输出拼接逻辑 ====================
// 拼接规则：{十位4bitBCD，个位4bitBCD}，组合为8位输出供给数码管显示
assign ss = {sec_high, sec_low};
assign mm = {min_high, min_low};
assign hh = {hr_high, hr_low};

endmodule

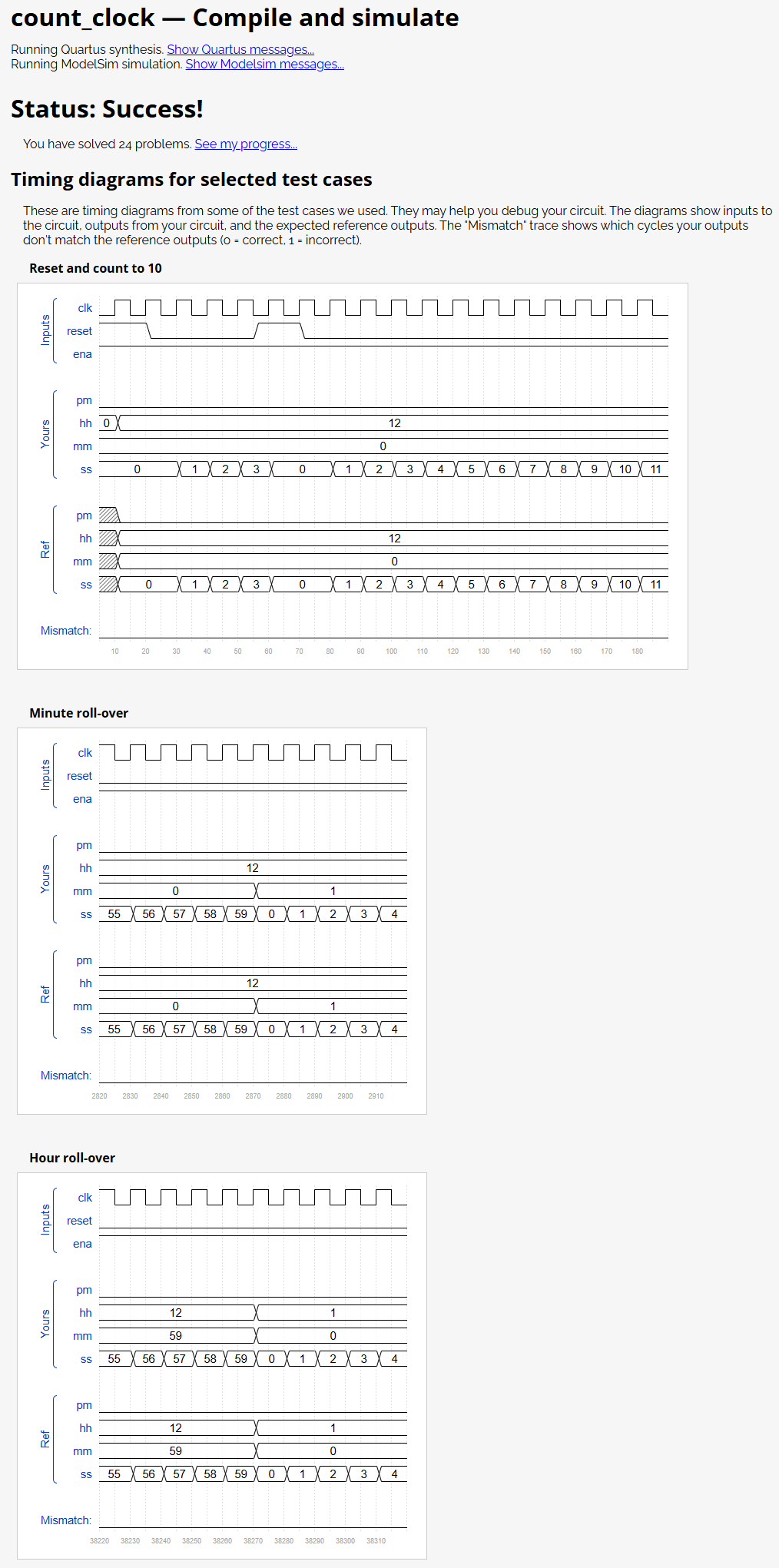

输出结果
