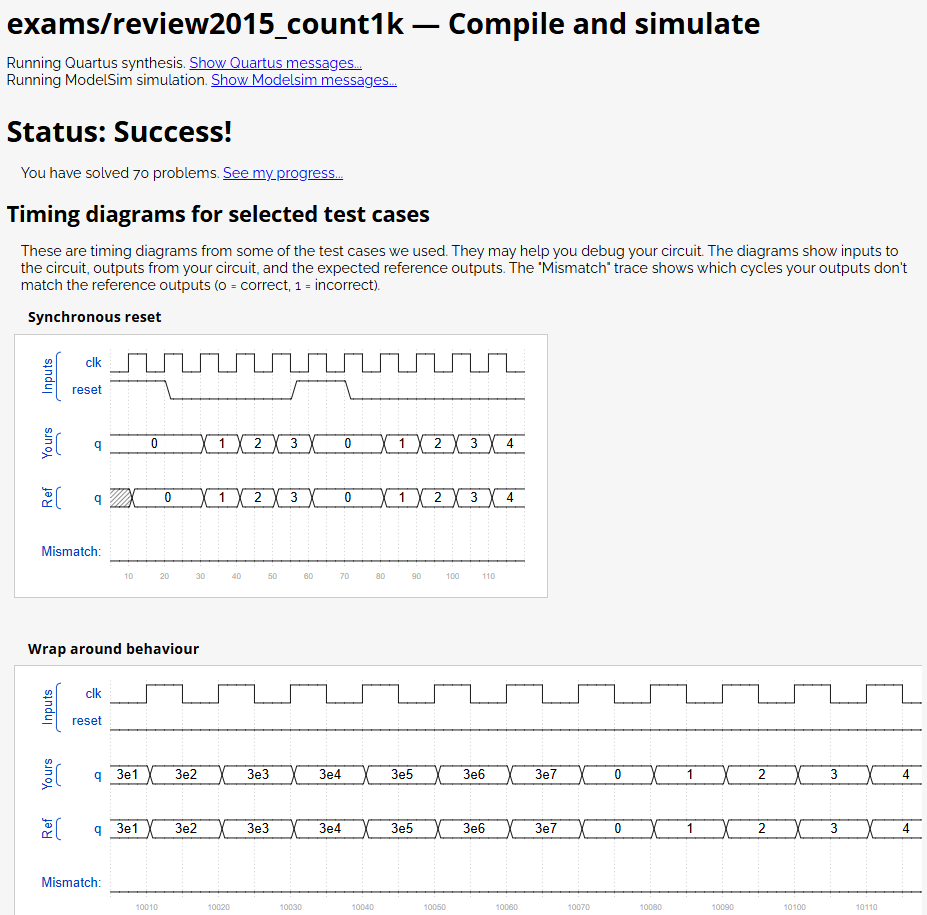

周期为1000的计数器

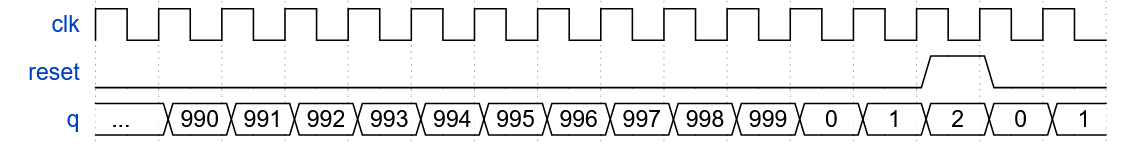

搭建一个计数范围包含0至999的计数器，总计数周期为1000个时钟周期。复位信号为同步复位，触发后计数器归零。
参考答案
java
/*
================================================================================
模块功能：10位宽同步循环加法计数器，计数范围 0 ~ 999，到达上限自动归零循环
时序规则：同步高电平复位，仅时钟上升沿完成状态刷新
端口说明：
clk：系统时钟，上升沿触发计数更新
reset：同步高电平复位，拉高强制清零计数器
q[9:0]：10位计数输出，取值区间0~999（10bit最大可存1023，空间冗余满足需求）
================================================================================
*/
module top_module (
input clk, // 系统时钟，上升沿触发计数更新
input reset, // 同步复位信号，高电平有效复位
output reg [9:0] q // 10位计数输出寄存器，计数范围0~999
);
// 同步时序逻辑块：复位优先、正常累加、溢出归零三段分支
always @(posedge clk) begin
if (reset) begin
// 复位优先级最高：复位拉高时，计数器直接清零
q <= 10'd0;
end else if(q == 10'd999) begin
// 计数触达周期上限999，下一拍回到初始值0，完成循环
q <= 10'd0;
end else begin
// 未达到上限，每个时钟周期数值自增1
q <= q + 10'd1;
end
end
endmodule输出结果

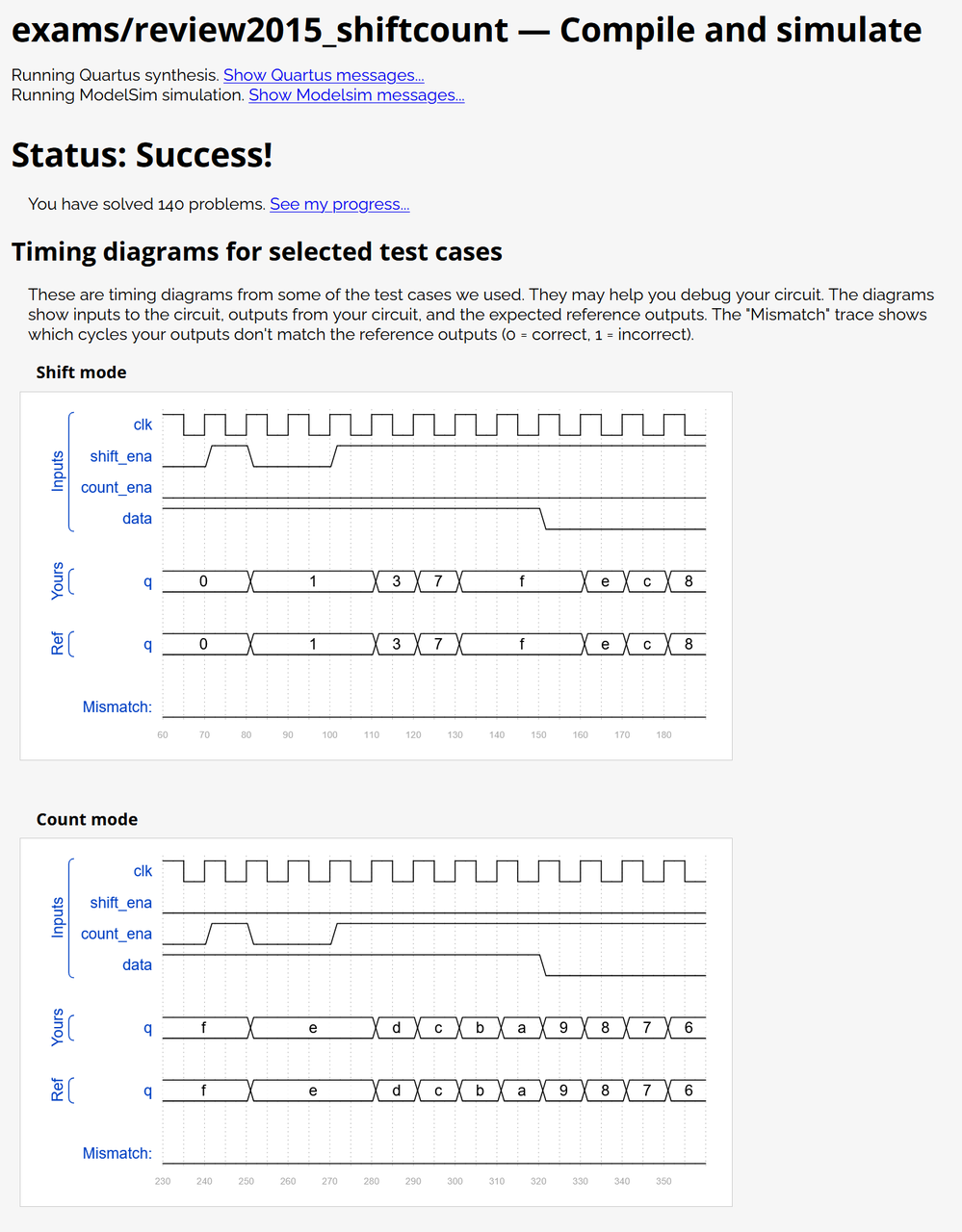

4位移位寄存器与递减计数器
本模块是五道系列习题的首题，整套题目将通过多个小型子电路搭建一套复杂计数器，整体电路架构可查阅最后一题。

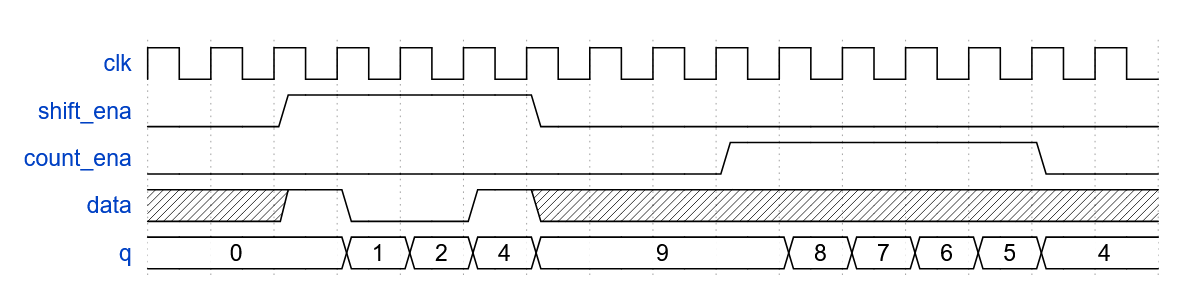

请设计一款兼具4 位移位寄存器与递减计数器功能的电路：
- 移位使能shift_ena有效（高电平）时，串行输入数据流高位先行移入寄存器；（题目未指明送往低位还是高位，但是仿真结果是送往低位）
- 计数使能count_ena有效（高电平）时，寄存器内存储数值执行自减 1 操作。
完整系统运行时，shift_ena与count_ena不会同时有效；因此若两个控制信号同时为高，电路行为不作约束（即无需规定两种功能的执行优先级）。
参考答案
java
/*
================================================================================
模块功能：4位多功能同步寄存器，支持两种互斥工作模式
1. 串行右移模式：shift_ena=1，高位优先串行移入单bit数据data
2. 递减计数模式：count_ena=1，寄存器数值逐周期自减1
优先级规则：移位使能 > 计数使能；双使能全无效则保持数值不变
时序规则：所有更新仅在时钟上升沿执行，纯同步逻辑无异步毛刺
端口说明：
clk：系统时钟，上升沿触发寄存器刷新
shift_ena：移位模式使能，高电平开启串行右移写入
count_ena：计数模式使能，高电平开启自减计数
data：串行输入比特，4bit数据高位优先送入
q[3:0]：4位输出寄存器，q[3]最高位、q[0]最低位
移位细节：拼接式右移 {q[2:0],data}，旧数据整体右移、新data补最低位，适配高位先发的串行数据流
================================================================================
*/
module top_module (
input clk, // 系统时钟，上升沿触发寄存器全部更新操作
input shift_ena, // 移位使能，高电平有效，开启串行移位写入模式
input count_ena, // 计数使能，高电平有效，开启4位递减计数模式
input data, // 串行单bit输入，整套4bit数据高位优先依次发送
output reg [3:0] q // 4位多功能寄存器，q[3]最高位、q[0]最低位
);
always @(posedge clk) begin
// 同步时序：仅时钟上升沿判定模式、更新寄存器值
if(shift_ena) begin
/* 右移逻辑解析：
1. q[2:0]原有低3位整体左移一位到q[3:1]位置
2. 最新串行输入data填充最低位q[0]
3. 外部高位先发，连续移位4次后最早输入的比特最终落在最高位q[3]，拼成完整并行4bit
*/
q <= {q[2:0], data};
end else if(count_ena) begin
// 移位优先级更高；移位关闭、计数开启时，4位数值执行递减操作
q <= q - 4'd1;
end else begin
// 两个使能同时无效，寄存器锁存当前值保持不变
q <= q;
end
end
endmodule输出结果

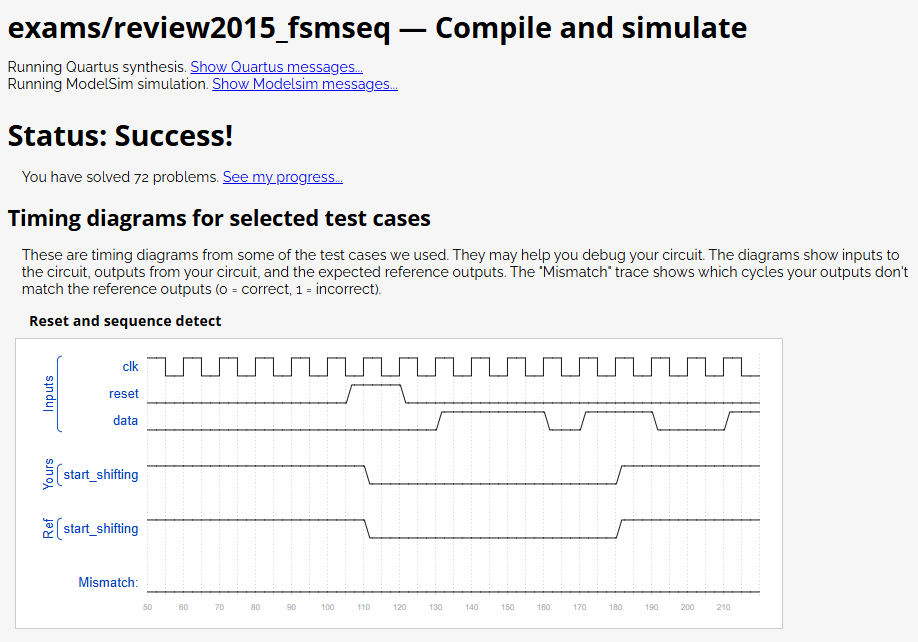

有限状态机：1101序列检测器
本模块是五道系列习题的第二题，整套题目由多个小型子电路共同搭建一套复杂计数器，完整整体电路架构可查看最后一题。

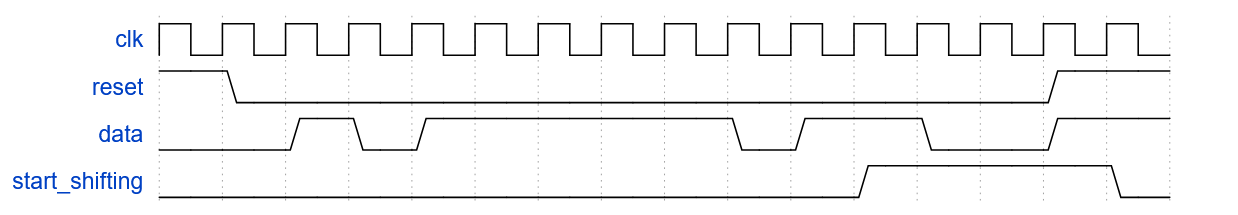

设计一个有限状态机，用于在输入比特流中检测序列1101。一旦匹配到该序列，输出信号start_shifting置高并永久保持，直至复位信号到来。设计中停留在最终检测状态的机制，是用于模拟接入更大状态机中其他未实现状态的过渡逻辑，我们会在后续习题中对该有限状态机进行功能扩展。
参考答案
java
/*
================================================================================
模块功能：串行比特流检测固定序列1101，匹配成功后拉高start_shifting并冻结状态机不再响应新输入
核心特性：
1. 复位规格：高电平同步复位，时钟上升沿生效，复位清空状态与输出标志
2. 序列捕获：逐级匹配1→1→0→1，支持重叠式序列识别逻辑
3. 锁定机制：匹配成功后start_shifting永久置1、状态机停止跳转，仅复位可解除锁定
端口说明：
clk：系统时钟，上升沿更新状态与输出
reset：同步高电平复位，复位回到空闲态、清除输出标志
data：串行单bit待检测输入
start_shifting：序列1101完整匹配后拉高的锁定输出信号
状态定义（2bit二进制编码）：
IDLE=00 空闲等待首位1；S1=01 捕获第1位1；S11=10 连续捕获两位1；S110=11 捕获前三位110
================================================================================
*/
module top_module (
input clk,
input reset, // 同步复位，高电平有效
input data, // 串行待检测比特输入
output reg start_shifting // 1101匹配成功后拉高锁定的输出标志
);
// 四级状态宏定义，逐级跟踪110前3位匹配进度
localparam IDLE = 2'b00,
S1 = 2'b01,
S11 = 2'b10,
S110 = 2'b11;
reg [1:0] state, next_state;
//==================== 时序逻辑段：状态寄存 + 输出标志更新 ====================
always @(posedge clk) begin
if (reset) begin
// 同步复位优先执行：回到空闲态，清除锁定输出
state <= IDLE;
start_shifting <= 1'b0;
end else begin
state <= next_state;
// 判定完整匹配：已走完110(S110)、新输入末位data=1，凑齐1101，拉高启动标志
if (next_state == S110 && data == 1'b1) begin
start_shifting <= 1'b1;
end
// 条件不满足不赋值，寄存器保持原有电平，实现标志锁存效果
end
end
//==================== 组合逻辑段：次态跳转 + 命中冻结控制 ====================
always @(*) begin
if (start_shifting) begin
// 已匹配成功：冻结状态机，禁止任何状态跳转，无视后续输入data变化
next_state = state;
end else begin
case (state)
IDLE: next_state = (data == 1'b1) ? S1 : IDLE; // 空闲等待首位1，遇0停留
S1: next_state = (data == 1'b1) ? S11 : IDLE; // 第1位1后再遇1进S11，遇0重置空闲
S11: next_state = (data == 1'b0) ? S110 : S11; // 连续两位1，遇0进S110，遇1保持支持重叠检测
S110: next_state = (data == 1'b1) ? S110 : IDLE;// 前三位110，遇1完整匹配停S110，遇0重置空闲
default: next_state = IDLE; // 非法状态兜底复位空闲
endcase
end
end
endmodule输出结果
有限状态机：移位寄存器使能控制
这是由五个练习组成的系列中的第三个子电路，该系列利用若干较小的电路构建一个复杂计数器。整体设计请参见最后一个练习。
作为控制移位寄存器的有限状态机的一部分，我们希望能够在检测到正确的位模式时，恰好使能移位寄存器 4 个时钟周期。序列检测在 Exams/review2015_fsmseq 中处理，因此本部分的有限状态机仅负责处理使能移位寄存器 4 个周期。

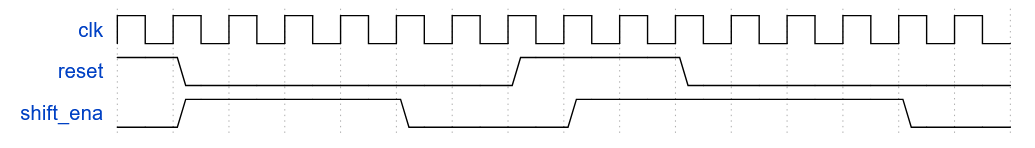

每当该有限状态机复位时，将 shift_ena 置为有效并持续 4 个周期，之后永久保持为 0（直到下一次复位）。
参考答案
java
/*
================================================================================
模块功能：同步高电平复位触发，产生固定4个时钟周期宽度的shift_ena高脉冲，脉冲结束后输出永久拉低、等待下次复位重启
时序规则：全部逻辑仅时钟上升沿更新，reset为同步高有效复位
端口说明：
clk：系统时钟，上升沿触发寄存器刷新
reset：同步高电平复位脉冲，拉高启动一轮4周期脉冲输出
shift_ena：脉冲输出信号，复位后连续4拍高电平，之后保持低电平
内部信号：
count[1:0]：2位循环计数器，计数范围0~3，标记4个脉冲周期进度
active：计数运行使能标志，高电平代表处于脉冲输出阶段
工作流程：
1. reset拉高：计数器归零、开启计数使能、shift_ena立刻拉高
2. active有效期间：count从0逐拍累加，count=0/1/2/3对应4个高电平周期
3. count到达最大值3：关闭使能、拉低输出，后续无复位则永久保持低电平
================================================================================
*/
module top_module (
input clk,
input reset, // 同步复位，高有效（通常为单周期脉冲）
output reg shift_ena // 4周期高脉冲输出
);
reg [1:0] count; // 2位计数器，覆盖0~3共4个计数状态
reg active; // 计数阶段使能标志，控制脉冲起止
always @(posedge clk) begin
if (reset) begin
// 复位优先触发：初始化计数起点、开启计数流程、拉高输出脉冲
count <= 2'd0;
active <= 1'b1;
shift_ena <= 1'b1;
end else if (active) begin
if (count == 2'd3) begin
// 走完4个周期（0/1/2/3），关闭计数流程、拉低输出
active <= 1'b0;
shift_ena <= 1'b0;
end else begin
// 计数未到终点：计数器自增，维持输出高电平
count <= count + 1'b1;
shift_ena <= 1'b1;
end
end else begin
// 脉冲阶段结束，输出永久保持低电平，等待下一次复位触发
shift_ena <= 1'b0;
end
end
endmodule输出结果

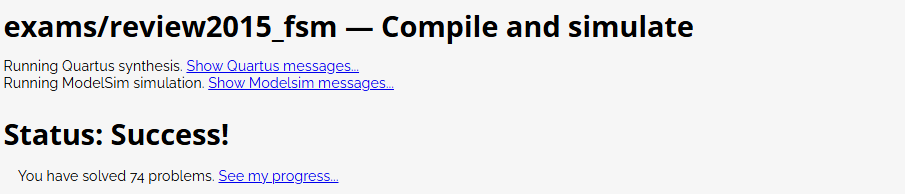

有限状态机：完整状态机设计
这是由五个练习组成的系列中的第四个组件，该系列利用若干较小的电路构建一个复杂计数器。整体设计请参见最后一个练习。
建议您先完成练习 "FSM：移位寄存器使能" 和 "FSM：序列识别器"。
我们要设计一个定时器，其功能如下：
- 当检测到特定序列（1101）时启动；
- 再移入 4 位数据，以确定延迟时长；
- 等待计数器完成计数；
- 通知用户，并等待用户确认定时器完成。
在本问题中，仅需实现控制该定时器的有限状态机。数据通路（计数器和部分比较器）不包含在本练习中。
串行数据通过 data 输入引脚提供。当接收到序列 1101 时，状态机必须将输出 shift_ena 置为有效，并恰好持续 4 个时钟周期。
之后，状态机将输出 counting 置为有效，以指示其正在等待计数器工作，并一直等待，直到输入 done_counting 变为高电平。
此时，状态机必须将 done 置为有效，以通知用户定时已到，并等待输入 ack 变为 1，之后才复位并重新开始搜索下一次起始序列（1101）。
状态机应复位到开始搜索输入序列 1101 的状态。

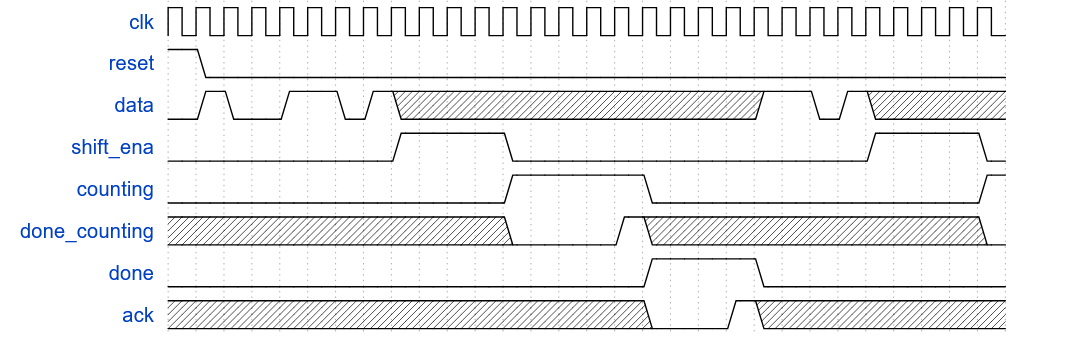

以下是预期的输入输出示例。其中的 "x" 状态可能读起来稍显困惑，它表示在该时钟周期内，有限状态机不关心该特定输入信号的值。例如，一旦检测到 1101 序列，状态机将不再关注 data 输入，直到所有其他操作完成并恢复搜索为止。
参考答案
java
/*
================================================================================
题目整体流程拆解：
1. 空闲态IDLE串行检测比特流，匹配序列`1101`
2. 匹配成功进入SHIFT态，拉高shift_ena持续4个时钟周期完成移位采样
3. 移位结束进入COUNT态，拉高counting等待外部计数器反馈done_counting
4. 计数完成进入DONE态，拉高done等待用户ack确认，收到ack回到IDLE重启检测
复位规则：同步高电平复位，时钟上升沿生效，复位回到空闲态、清空移位计数器
端口说明：
clk：系统时钟，所有状态、寄存器仅上升沿刷新
reset：同步高电平复位，强制整机回到初始空闲状态
data：串行单bit待检测输入流
shift_ena：移位阶段输出高电平，持续4拍控制外部移位寄存器工作
counting：计数等待阶段标志，高电平表示等待外部计数完成信号
done：全流程结束通知信号，高电平提示任务完成
done_counting：外部模块反馈，高电平代表计时/计数环节执行完毕
ack：用户握手确认信号，拉高后释放DONE态回到IDLE
内部信号：
state/next_state：现态、次态寄存器，7个状态用4bit编码冗余充足
shift_cnt[1:0]：移位周期计数器，0~3计数，精准控制4拍移位时长
状态流转链路：

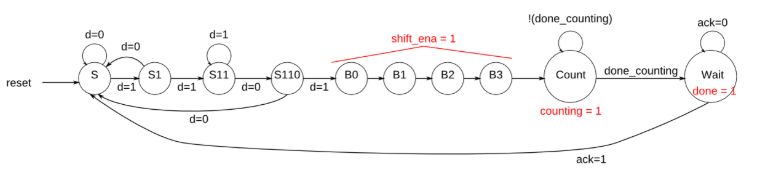

IDLE → S1(收1) → S11(再收1) → S110(收0) → SHIFT(收1匹配1101) → COUNT → DONE →(ack)IDLE
================================================================================
*/
module top_module (
input clk,
input reset, // 同步复位，高电平有效
input data, // 串行输入比特流
output shift_ena, // 移位使能，SHIFT状态持续4个时钟周期拉高
output counting, // COUNT状态拉高，指示等待外部计数器完成
input done_counting, // 外部计数器完成反馈信号
output done, // DONE状态拉高，全流程完成通知
input ack // 用户确认握手信号，收到后回到空闲重启检测
);
// 7个工作状态本地参数定义，4位位宽预留冗余容错
localparam IDLE = 4'd0, // 空闲待机：等待序列首位1
S1 = 4'd1, // 捕获第1位1
S11 = 4'd2, // 连续捕获两位1
S110 = 4'd3, // 捕获前三位110
SHIFT = 4'd4, // 4周期移位执行阶段
COUNT = 4'd5, // 等待外部计数完成阶段
DONE = 4'd6; // 任务完成等待用户确认阶段
reg [3:0] state, next_state;
reg [1:0] shift_cnt; // 移位计时计数器，取值0~3覆盖4个时钟周期
// -------------------- 时序逻辑段：状态寄存 + 移位计数器管理 --------------------
always @(posedge clk) begin
if (reset) begin
// 同步复位优先级最高：状态回归空闲、移位计数器清零
state <= IDLE;
shift_cnt <= 2'd0;
end else begin
state <= next_state;
// 移位计数器专属控制逻辑：进入SHIFT瞬间清零，SHIFT周期逐拍自增
if (state == SHIFT) begin
// 处于移位阶段，每个时钟周期计数+1
shift_cnt <= shift_cnt + 1'b1;
end else if (next_state == SHIFT) begin
// 即将切入移位阶段，提前清零计数器，保证从0开始计时4拍
shift_cnt <= 2'd0;
end else begin
// 非移位阶段保持计数值不变，等待下次触发
shift_cnt <= shift_cnt;
end
end
end
// -------------------- 组合逻辑段：全状态次态跳转规则 --------------------
always @(*) begin
next_state = state; // 默认保持现态，兜底规避漏分支生成隐式锁存
case (state)
IDLE: begin
// 空闲等待序列首位1：data=1进入一级匹配态S1，否则持续待机
if (data == 1'b1)
next_state = S1;
else
next_state = IDLE;
end
S1: begin
// 已拿到首位1，等待第二位1：data=1进入S11，遇0匹配失败重置空闲
if (data == 1'b1)
next_state = S11;
else
next_state = IDLE;
end
S11: begin
// 已拿到连续两位1，等待第三位0；持续收到1保留S11，兼容重叠序列检测
if (data == 1'b0)
next_state = S110;
else
next_state = S11;
end
S110: begin
// 已拿到前三位110，末位收1完整匹配1101进入移位阶段；收0重置从头检测
if (data == 1'b1)
next_state = SHIFT;
else
next_state = IDLE;
end
SHIFT: begin
// 移位计时：计数走到3代表4拍移位结束，跳转等待计数态COUNT
if (shift_cnt == 2'd3)
next_state = COUNT;
else
next_state = SHIFT;
end
COUNT: begin
// 轮询外部完成信号：收到done_counting拉高，跳转完成态DONE
if (done_counting)
next_state = DONE;
else
next_state = COUNT;
end
DONE: begin
// 等待用户握手确认：ack拉高释放状态，回到IDLE开启新一轮序列检测
if (ack)
next_state = IDLE;
else
next_state = DONE;
end
default: next_state = IDLE; // 非法状态兜底复位空闲，增强鲁棒性
endcase
end
// -------------------- Moore型组合输出译码：输出仅由当前状态决定，无输入毛刺 --------------------
assign shift_ena = (state == SHIFT); // 仅移位阶段开启移位使能
assign counting = (state == COUNT); // 仅等待计数阶段拉高等待标志
assign done = (state == DONE); // 仅完成阶段输出任务结束通知
endmodule输出结果
完整定时器电路
这是由五个练习组成的系列中的第五个组件，该系列利用若干较小的电路构建一个复杂计数器。建议您先完成前四个练习（计数器、序列识别器 FSM、FSM 延时、组合 FSM）。
我们要设计一个具有单路输入的定时器，其功能如下：
- 当检测到特定输入序列（1101）时启动；
- 再移入 4 位数据，以确定延迟时长；
- 等待计数器完成计数；
- 通知用户，并等待用户确认定时器完成。
串行数据通过 data 输入引脚提供。当接收到序列 1101 时，电路必须紧接着移入后续 4 位数据，最高有效位优先。这 4 位数据决定了定时器的延迟时长，以下称为 delay3:0。
之后，状态机将输出 counting 置为有效，以指示其正在计数。状态机必须计数恰好 (delay3:0 + 1) × 1000 个时钟周期。例如，delay = 0 表示计数 1000 个周期，delay = 5 表示计数 6000 个周期。同时需要输出当前剩余时间 count3:0。该输出在计数的前 1000 个周期应等于 delay，接下来的 1000 个周期等于 delay-1，依此类推，直到最后 1000 个周期为 0。当电路不处于计数状态时，count3:0 输出为无关项（您可根据实现方便自行决定其值）。
此时，电路必须将 done 置为有效，以通知用户定时已到，并等待输入 ack 变为 1，之后才复位并重新开始搜索下一次起始序列（1101）。
电路应复位到开始搜索输入序列 1101 的状态。

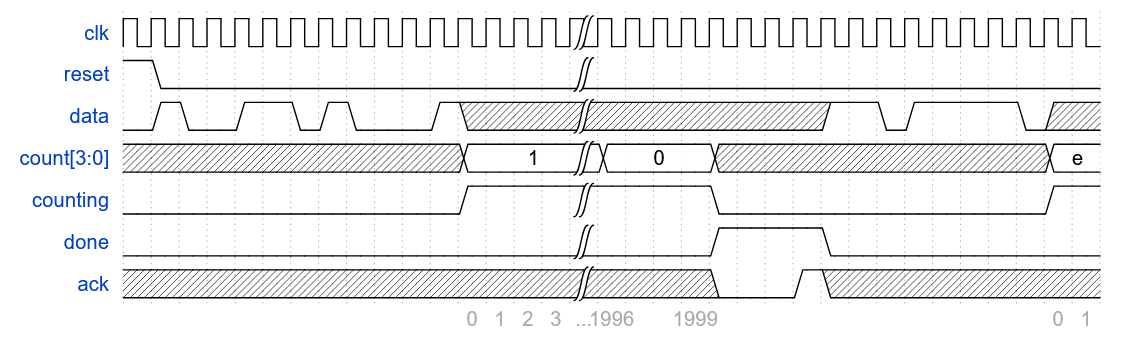

以下是预期的输入输出示例。其中的 "x" 状态可能读起来稍显困惑，它表示在该时钟周期内，电路不关心该特定输入信号的值。例如，一旦 1101 和 delay3:0 被读取完毕，电路将不再关注 data 输入，直到所有其他操作完成并恢复搜索为止。在该示例中，电路计数了 2000 个时钟周期，因为 delay3:0 的值为 4'b0001。最后几个周期开始了另一次计数，其 delay3:0 = 4'b1110，这将计数 15000 个周期。
参考答案
java
//=============================================
//模块1：模1000同步循环计数器（0~999累加循环）
//功能：产生固定1000时钟周期延时基准，高电平同步复位清零
//复位规则：同步高有效，仅时钟上升沿生效
//输出q：10位宽，范围0~999，到达999自动归零循环
//=============================================
module mod_1000_cnt (
input clk, //系统时钟，上升沿触发计数更新
input reset, //同步高电平复位，拉高计数器立刻清零
output reg [9:0] q //计数输出总线，10bit最大可存1023，覆盖0~999需求
);
always @(posedge clk) begin
if (reset) begin
q <= 10'd0; //复位优先级最高，强制清空计数值
end else if(q == 10'd999) begin
q <= 10'd0; //计数触达上限999，下一拍归零开启新一轮循环
end else begin
q <= q + 10'd1; //未到上限，每个时钟周期数值自增1
end
end
endmodule
//=============================================
//模块2：4位多功能复用寄存器（串行右移写入/递减计数互斥工作）
//模式优先级：移位使能shift_ena > 计数使能count_ena
//移位规则：高位优先串行输入，{q[2:0],data}逻辑右移，新比特补最低位
//计数规则：移位关闭时，每个时钟周期数值自减1；双使能无效保持原值
//=============================================
module shift_dec_reg (
input clk, //系统时钟，上升沿刷新寄存器
input shift_ena, //移位模式使能，高电平开启串行写入
input count_ena, //递减模式使能，高电平开启数值自减
input data, //串行单bit输入，原始数据高位优先发送
output reg [3:0] q //4位并行输出，q[3]最高位、q[0]最低位
);
always @(posedge clk) begin
if(shift_ena) begin
//原有低3位整体右移一位，最新输入data填充最低位，适配高位先发数据流
q <= {q[2:0], data};
end else if(count_ena) begin
//移位关闭、计数使能有效，执行逐拍递减
q <= q - 4'd1;
end else begin
//两个使能同时无效，寄存器锁存当前数值保持不变
q <= q;
end
end
endmodule
//=============================================
//模块3：主控三段式有限状态机（核心调度单元）
//完整流转链路：IDLE空闲检测→S1(收1)→S11(连续收1)→S110(收0)→SHIFT(4拍移位)→COUNT(分段延时)→DONE(握手等待)→ack触发回到IDLE
//序列规则：匹配串行比特流1101，S11连续遇1保留状态支持重叠序列识别
//输出规则：Moore型输出，电平仅由当前状态决定，抗组合毛刺干扰
//=============================================
module main_ctrl_fsm (
input clk, //系统时钟，状态/计数器仅上升沿更新
input reset, //同步高电平复位，强制回到空闲态IDLE
input data, //串行待检测比特输入流
output shift_ena, //移位阶段标志，SHIFT状态持续拉高控制移位寄存器写入
output counting, //分段延时阶段标志，COUNT状态拉高
input done_counting, //外部延时完成反馈信号，全段倒计时结束触发跳转DONE
output done, //任务完成通知，DONE状态拉高等待用户确认
input ack //用户握手确认信号，拉高释放DONE回到IDLE重启检测
);
//7个工作状态本地参数定义，4bit位宽预留冗余容错空间
localparam IDLE = 4'd0, //空闲待机态：等待序列首位1输入
S1 = 4'd1, //一级匹配态：成功捕获第1位1
S11 = 4'd2, //二级匹配态：连续捕获两位1
S110 = 4'd3, //三级匹配态：捕获前三位110
SHIFT = 4'd4, //移位执行态：持续4周期写入4位寄存器
COUNT = 4'd5, //分段延时态：等待外部逐段倒计时完成
DONE = 4'd6; //完成握手态：等待用户ack确认复位
reg [3:0] state, next_state; //现态、次态寄存器
reg [1:0] shift_cnt; //移位计时计数器，0~3覆盖4个移位时钟周期
//--------------------------时序逻辑段：状态寄存+移位周期计数管理--------------------------
always @(posedge clk) begin
if (reset) begin
state <= IDLE; //复位清空状态，回到初始空闲态
shift_cnt <= 2'd0; //同步清零移位计时计数器
end else begin
state <= next_state; //无复位时加载组合逻辑推导的次态
if (state == SHIFT) begin
//处于移位阶段，每个时钟周期计数自增
shift_cnt <= shift_cnt + 1'b1;
end else if (next_state == SHIFT) begin
//即将切入移位阶段，提前清零计数器，保证从0开始精准计时4拍
shift_cnt <= 2'd0;
end else begin
//非移位阶段冻结计数值，维持原有结果不变
shift_cnt <= shift_cnt;
end
end
end
//--------------------------组合逻辑段：全状态次态跳转推导--------------------------
always @(*) begin
next_state = state; //默认保持现态，兜底规避分支遗漏生成隐式锁存器
case (state)
IDLE: next_state = (data) ? S1 : IDLE; //空闲遇首位1进入一级匹配，否则持续等待
S1: next_state = (data) ? S11 : IDLE; //已收1再收1进二级匹配，遇0匹配失败重置空闲
S11: next_state = (data) ? S11 : S110; //连续收1保持二级态兼容重叠检测，遇0进入三级匹配
S110: next_state = (data) ? SHIFT : IDLE;//前三位110末位收1完整匹配1101开启移位，遇0重置空闲
SHIFT: next_state = (shift_cnt == 2'd3) ? COUNT : SHIFT;//4拍移位结束进入分段延时，否则维持移位
COUNT: next_state = (done_counting) ? DONE : COUNT;//收到外部完成信号跳转握手态，否则持续等待延时
DONE: next_state = (ack) ? IDLE : DONE; //收到用户确认回到空闲重启检测，否则保持完成态
default: next_state = IDLE; //非法异常状态兜底复位空闲，提升鲁棒性
endcase
end
//--------------------------Moore组合输出译码：输出仅绑定当前状态--------------------------
assign shift_ena = (state == SHIFT); //仅移位阶段开启写入使能
assign counting = (state == COUNT); //仅分段延时阶段拉高等待标志
assign done = (state == DONE); //仅任务完成阶段输出通知信号
endmodule
//=============================================
//顶层集成模块top_module：完成所有子模块例化、内部信号互联、握手条件生成
//对外接口：原始时钟复位、串行输入、分段剩余值输出、阶段标志、握手信号
//核心联动逻辑：移位寄存保存分段数量→每满1000周期数值减1→数值归零+计时满触发完成握手
//=============================================
module top_module (
input clk, //全局系统时钟
input reset, //全局同步高电平复位，整机强制重置
input data, //全局串行序列检测输入
output [3:0] count, //对外输出分段剩余倒计时数值
output counting, //对外输出分段延时阶段标志
output done, //对外输出全流程完成通知
input ack //全局用户确认握手信号
);
//--------------------------内部连线信号声明--------------------------
wire shift_ena_w; //主控FSM输出的移位使能内部连线
wire done_counting_w; //分段延时完成反馈内部连线，传回主控FSM
wire [3:0] delay_reg_w; //4位分段倒计时寄存器内部数值
wire [9:0] cnt_val; //模1000计数器实时计数值
wire mod1000_full; //单轮1000周期计时满标志
reg count_ena_w; //分段递减寄存器的计数使能
wire mod1000_rst; //模1000计数器专属复位信号
//--------------------------例化核心主控状态机--------------------------
main_ctrl_fsm u_main_fsm (
.clk(clk),
.reset(reset),
.data(data),
.shift_ena(shift_ena_w),
.counting(counting),
.done_counting(done_counting_w),
.done(done),
.ack(ack)
);
//--------------------------生成分段递减使能：仅延时阶段+单轮1000周期结束才允许数值减1--------------------------
always @(*) begin
count_ena_w = counting && mod1000_full;
end
//--------------------------例化4位移位递减复用寄存器--------------------------
shift_dec_reg u_shift_reg (
.clk(clk),
.shift_ena(shift_ena_w),
.count_ena(count_ena_w),
.data(data),
.q(delay_reg_w)
);
assign count = delay_reg_w; //寄存器数值直接对外暴露
//--------------------------例化模1000周期计数器，提供单轮延时基准--------------------------
//复位条件：全局复位生效 或 退出分段延时阶段，立刻清零计时
assign mod1000_rst = reset || (~counting);
mod_1000_cnt u_mod1000_cnt (
.clk(clk),
.reset(mod1000_rst),
.q(cnt_val)
);
assign mod1000_full = (cnt_val == 10'd999); //计数值到上限判定一轮延时结束
//--------------------------全流程完成判定：处于延时阶段+单轮计时满+分段剩余值归零--------------------------
assign done_counting_w = counting && mod1000_full && (delay_reg_w == 4'd0);

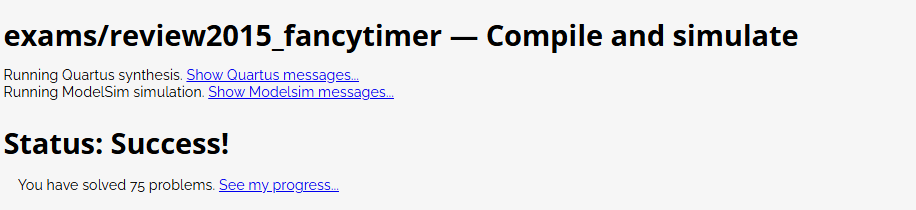

endmodule输出结果
有限状态机：独热编码逻辑表达式
给定如下状态机，该状态机包含3路输入、3路输出以及10个状态：
采用下述独热编码（one-hot encoding），通过直观观察法推导次态逻辑方程与输出逻辑方程： 状态映射关系：(S, S1, S11, S110, B0, B1, B2, B3, Count, Wait) = (10'b0000000001, 10'b0000000010, 10'b0000000100, ... , 10'b1000000000)
假定使用独热编码，通过直观观察法推导状态转移逻辑方程与输出逻辑方程。 仅实现本状态机的状态转移逻辑与输出逻辑（组合逻辑部分）。 测试平台会采用非独热码输入进行测试，以此确保你的代码没有实现多余复杂逻辑。 参考fsm3onehot习题说明，了解独热状态机中 "通过直观观察推导逻辑方程" 的定义。
编写代码实现以下信号对应的逻辑方程：
- B3_next：状态 B3 的次态逻辑
- S_next：状态 S 的次态逻辑
- S1_next：状态 S1 的次态逻辑
- Count_next：状态 Count 的次态逻辑
- Wait_next：状态 Wait 的次态逻辑
- done：输出逻辑
- counting：输出逻辑
- shift_ena：输出逻辑
参考答案
java
/*
================================================================================
模块功能说明
本模块为10位独热编码有限状态机的【组合逻辑层】，仅负责推导次态跳转信号与Moore型输出：
1. 输入：现态独热码state、串行比特d、计数完成反馈done_counting、握手确认ack
2. 输出：各目标状态跳转使能信号 + 阶段标志输出(counting/shift_ena/done)
3. 状态编码规则：10位独热码state[9:0]，同一时刻仅有1bit为高电平，分别对应10个独立状态
状态映射表：
S(0) 空闲待机态，等待序列起始比特1
S1(1) 已捕获第1位1（一级匹配）
S11(2) 连续捕获两位1（二级匹配，支持重叠序列识别）
S110(3) 捕获前三位110（三级匹配）
B0(4) 移位第1拍，写入第1位串行数据
B1(5) 移位第2拍，写入第2位串行数据
B2(6) 移位第3拍，写入第3位串行数据
B3(7) 移位第4拍，写入第4位串行数据
Count(8)分段延时计数等待态
Wait(9) 任务完成、等待用户握手确认态
整体流转主线：S→S1→S11→S110→B0→B1→B2→B3→Count→Wait→(ack有效)回到S
匹配失败分支直接回落S重启检测
================================================================================
*/
module top_module(
input d, // 串行输入比特流，用于1101序列匹配判定
input done_counting, // 外部延时模块反馈：单轮1000周期计数完成标志，高有效
input ack, // 用户握手确认信号，高电平代表确认任务完成、复位回空闲态
input [9:0] state, // 10bit独热编码现态，单比特高有效，表征当前所处状态
output B3_next, // 跳转至B3状态的组合使能信号
output S_next, // 跳转/保持空闲S状态的组合使能信号
output S1_next, // 跳转至S1状态的组合使能信号
output Count_next, // 跳转/保持Count计数态的组合使能信号
output Wait_next, // 跳转/保持Wait握手等待态的组合使能信号
output done, // Moore输出：任务完成通知，仅Wait状态拉高
output counting, // Moore输出：计数阶段标识，仅Count状态拉高
output shift_ena // Moore输出：移位使能，B0~B3移位阶段全程拉高
);
// 定义10个状态对应的独热码位索引常量
parameter S = 0,
S1 = 1,
S11 = 2,
S110 = 3,
B0 = 4,
B1 = 5,
B2 = 6,
B3 = 7,
Count = 8,
Wait = 9;
//==================== 次态跳转组合逻辑：逐分支推导跳转触发条件 ====================
// B3_next触发规则：仅处于移位第3拍B2时，无条件顺序跳转至移位末拍B3
assign B3_next = state[B2];
/*
S_next触发规则：四类场景跳转/保持空闲态S
1. 当前处于S、输入d=0：未检测到起始1，停留空闲重新等待
2. 当前处于S1、输入d=0：第二位匹配失败，序列中断重置回S
3. 当前处于S110、输入d=0：末位匹配失败，1101序列不成立，重置回S
4. 当前处于Wait、ack=1：用户确认任务完成，闭环回到S开启新一轮检测
*/
assign S_next = (state[S] & ~d)
| (state[S1] & ~d)
| (state[S110] & ~d)
| (state[Wait] & ack);
// S1_next触发规则：仅处于空闲S、检测到起始比特d=1，跳转一级匹配态S1
assign S1_next = state[S] & d;
/*
Count_next触发规则：两类场景进入/保持计数态
1. 移位4拍全部结束（B3），无条件跳转分段延时Count阶段
2. 已处于Count阶段、外部计数未完成(done_counting=0)，持续保持等待不跳转
*/
assign Count_next = state[B3] | (state[Count] & ~done_counting);
/*
Wait_next触发规则：两类场景进入/保持握手等待态
1. Count阶段收到计数完成反馈done_counting=1，跳转Wait等待用户确认
2. 已处于Wait阶段、未收到ack确认(ack=0)，持续锁定等待状态
*/
assign Wait_next = (state[Count] & done_counting) | (state[Wait] & ~ack);
//==================== Moore型输出逻辑：电平仅由现态决定，不受输入瞬时毛刺干扰 ====================
// counting：仅分段延时Count阶段拉高，对外标识正在等待外部计时完成
assign counting = state[Count];
// shift_ena：4个连续移位节拍B0/B1/B2/B3全程拉高，控制移位寄存器串行写入4bit数据
assign shift_ena = state[B0] | state[B1] | state[B2] | state[B3];
// done：仅Wait握手等待阶段拉高，对外通知整体任务已完成，等待用户确认
assign done = state[Wait];

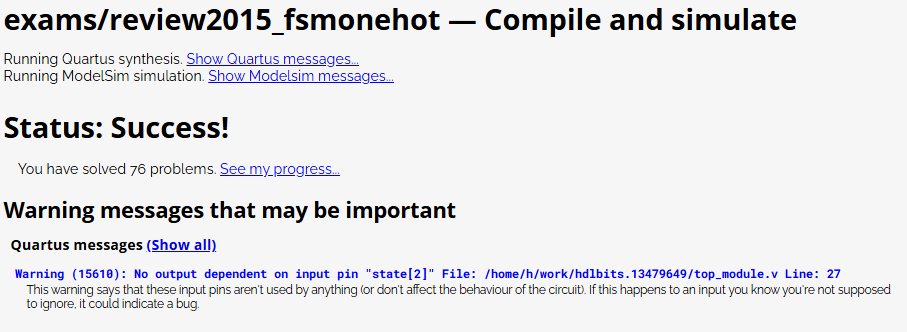

endmodule输出结果
