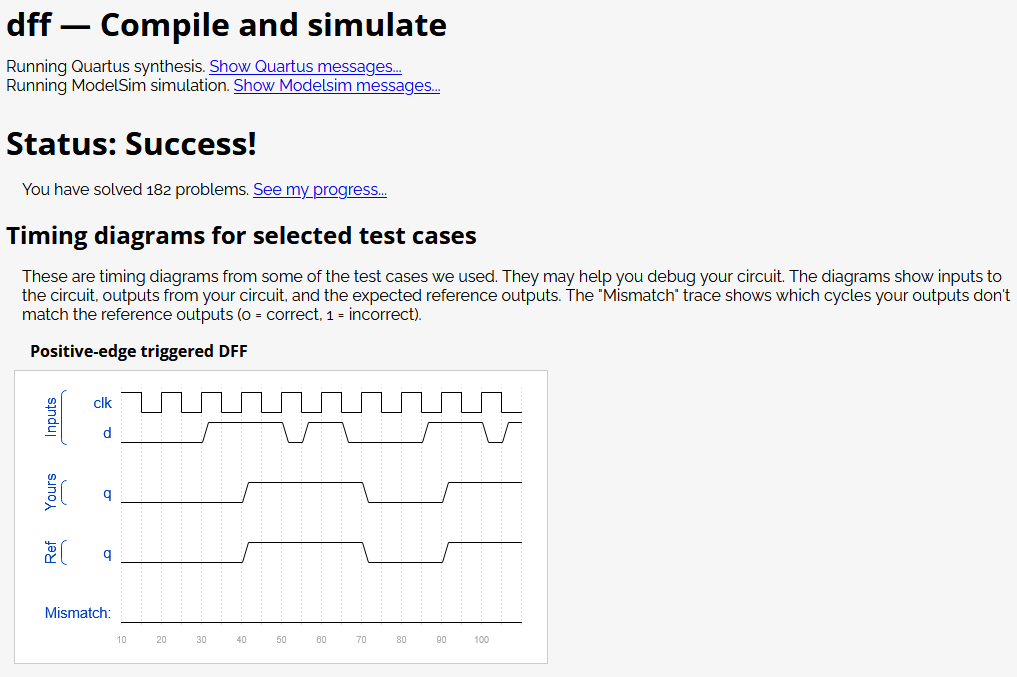

D触发器1
D触发器是一种可存储1位二进制数的电路，其状态会周期性更新，更新时刻通常为时钟信号的上升沿。
当使用带时钟的always块时，逻辑综合器会生成D触发器（参见alwaysblock2）。D触发器是"组合逻辑模块后接触发器"结构中最简单的形式，其中组合逻辑部分仅为一根导线。生成一个独立的D触发器。
参考答案
java
// synthesis verilog_input_version verilog_2001
//-----------------------------------------------------------------------------
// 模块名称 : top_module
// 电路类型 : 上升沿触发基础D触发器（D Flip-Flop）
// 核心功能 : 时钟上升沿采样输入d，更新输出q；其余时刻q保持原有状态不变
// 适用场景 : 基础时序寄存、数据同步、流水线单级寄存器设计
// 关键规范 : 时序逻辑采用非阻塞赋值<=，输出定义reg型适配always块赋值
//-----------------------------------------------------------------------------
module top_module (
input clk, // 全局时钟信号，上升沿触发采样动作
input d, // D端串行数据输入
output reg q // 触发器状态输出，reg类型用于时序过程块赋值
);
// 敏感列表限定仅时钟上升沿触发，典型边沿触发时序写法
always @(posedge clk) begin
q <= d; // 非阻塞赋值：时钟上升沿同步采样d的值更新q，硬件映射标准D触发器
end
endmodule输出结果

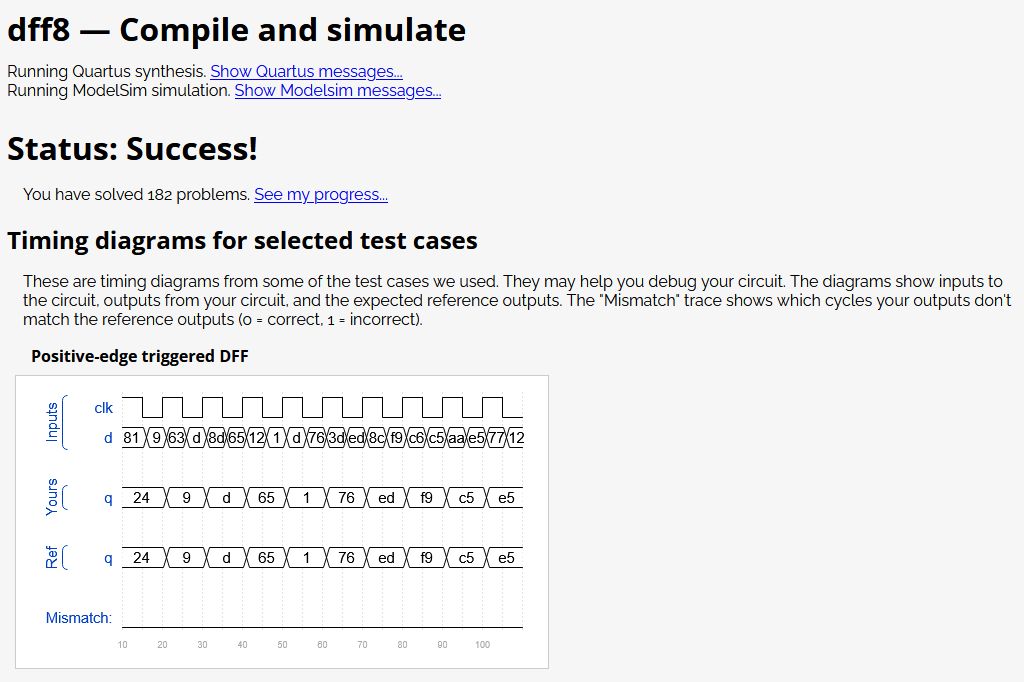

D触发器2
创建8个D触发器，所有D触发器均由时钟信号的上升沿触发
参考答案
java
// synthesis verilog_input_version verilog_2001
//-----------------------------------------------------------------------------
// 模块名称 : top_module
// 电路类型 : 8位并行上升沿D触发器组
// 核心功能 : 时钟上升沿同步采样8位并行输入d，整体刷新8位输出q；非边沿时刻保持输出稳定
// 硬件映射 : 综合生成8个相互独立、共用时钟的单比特D触发器，实现8bit数据同步寄存
// 适用场景 : 并行数据打拍、字节级流水线寄存、8位总线同步采样
//-----------------------------------------------------------------------------
module top_module (
input clk, // 全局时钟信号，上升沿触发采样
input [7:0] d, // 8位并行数据输入总线
output reg [7:0] q // 8位寄存结果输出总线，reg类型适配always时序块赋值
);
// 敏感列表限定仅时钟上升沿触发，标准边沿时序写法
always @(posedge clk) begin
q <= d; // 非阻塞赋值，8位总线整体同步更新，逐位映射独立D触发器
end
endmodule输出结果

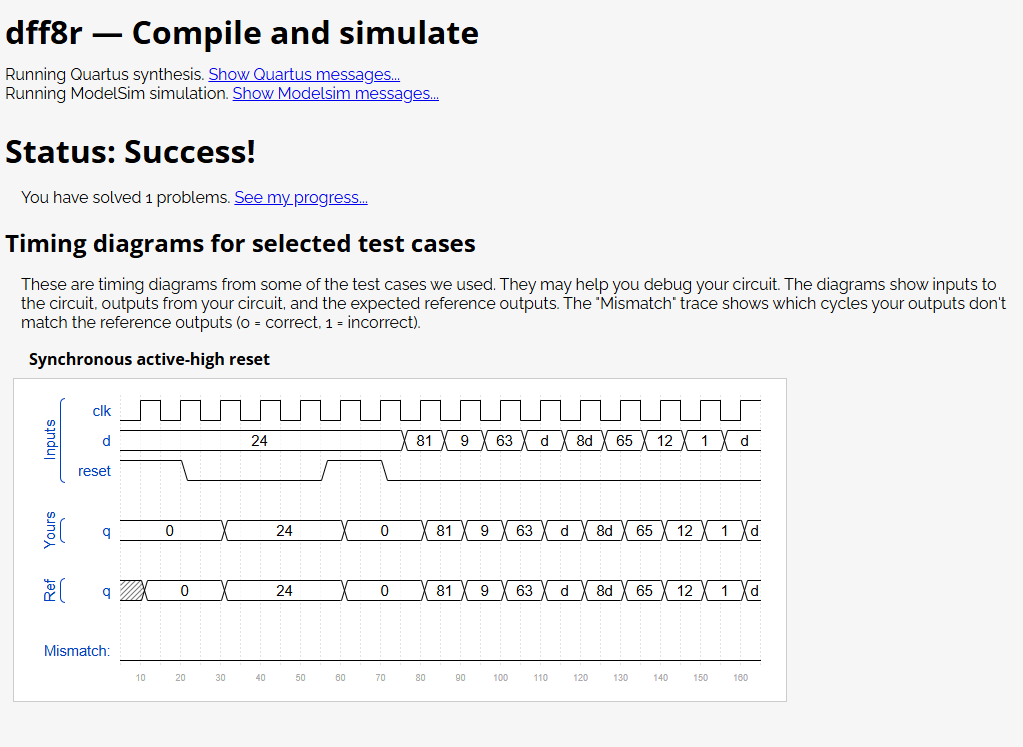

带同步复位的D触发器1
创建8个带高电平有效同步复位功能的D触发器，所有D触发器均由时钟信号的上升沿触发。
参考答案
java
// synthesis verilog_input_version verilog_2001
//-----------------------------------------------------------------------------
// 模块名称 : top_module
// 电路类型 : 带高电平同步复位的8位上升沿D触发器组
// 触发规则 : 时钟上升沿采样；复位信号仅在时钟上升沿判定生效（同步复位特性）
// 端口说明 : clk系统时钟、reset高有效同步复位、d[7:0]8位输入、q[7:0]8位寄存输出
// 硬件映射 : 8个共用时钟与复位的D触发器并行排布，适用于字节级同步寄存场景
//-----------------------------------------------------------------------------
module top_module (
input clk, // 系统时钟，上升沿作为唯一状态更新时刻
input reset, // 同步复位，高电平有效，仅clk上升沿被采样判定
input [7:0] d, // 8位并行待寄存数据输入
output reg [7:0] q // 8位寄存器输出，reg类型适配always时序块赋值
);
// 同步复位关键特征：敏感列表只写posedge clk，复位信号不加入敏感列表
always @(posedge clk) begin
if (reset) begin
q <= {8{1'b0}}; // 复位生效：8位输出统一清零，等价8'b00000000
end
else begin
q <= d; // 复位解除：时钟沿采样输入d更新输出q
end
end
endmodule输出结果

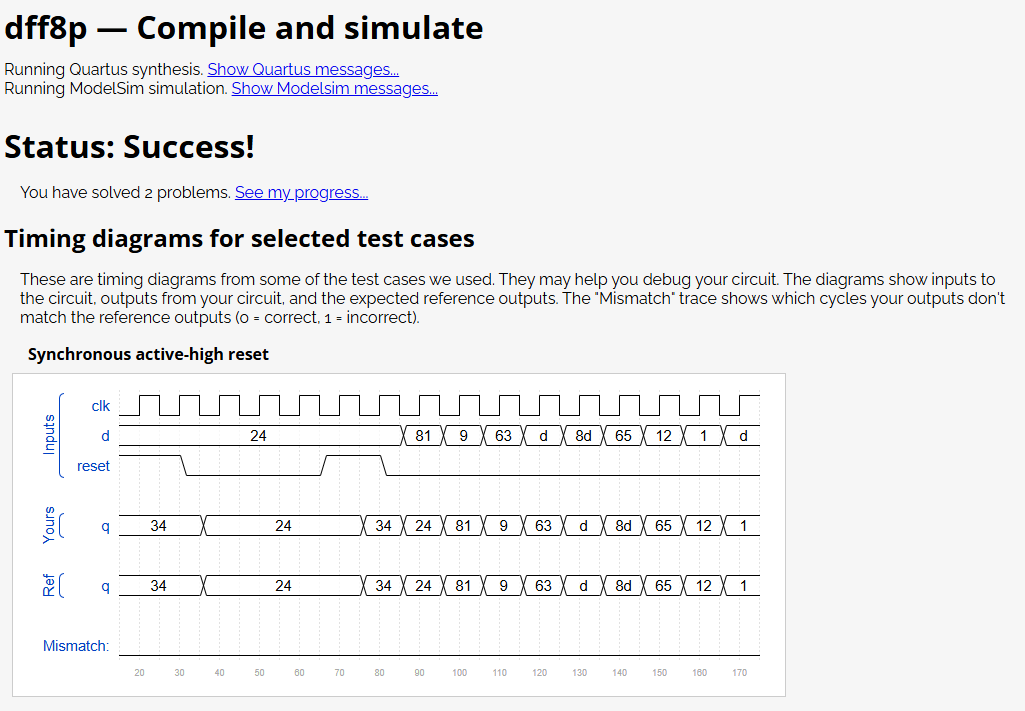

带同步复位的D触发器2
创建8个带高电平有效同步复位功能的D触发器。这些触发器复位后输出值需为0x34，而非0；所有D触发器均由时钟信号的下降沿触发。
参考答案
java
// synthesis verilog_input_version verilog_2001
//-----------------------------------------------------------------------------
// 模块名称 : top_module
// 电路类型 : 8位下降沿触发、高电平同步复位D触发器组
// 触发规则 : 时钟下降沿更新状态；reset高有效，仅下降沿采样判定生效
// 复位固定值 : 0x34（二进制8'b00110100）
// 端口说明 : clk时钟、reset同步复位、d[7:0]并行输入、q[7:0]寄存输出
//-----------------------------------------------------------------------------
module top_module (
input clk, // 系统时钟，下降沿触发状态刷新
input reset, // 高电平同步复位，仅时钟下降沿生效
input [7:0] d, // 8位并行待寄存数据
output reg [7:0] q // 8位输出，reg适配always时序块赋值
);
// 同步复位：敏感列表仅保留时钟下降沿，复位不加入敏感列表
always @(negedge clk) begin
if (reset) begin
q <= 8'h34; // 复位生效，输出固定十六进制值0x34
end
else begin
q <= d; // 复位解除，下降沿采样输入d刷新输出
end
end
endmodule输出结果

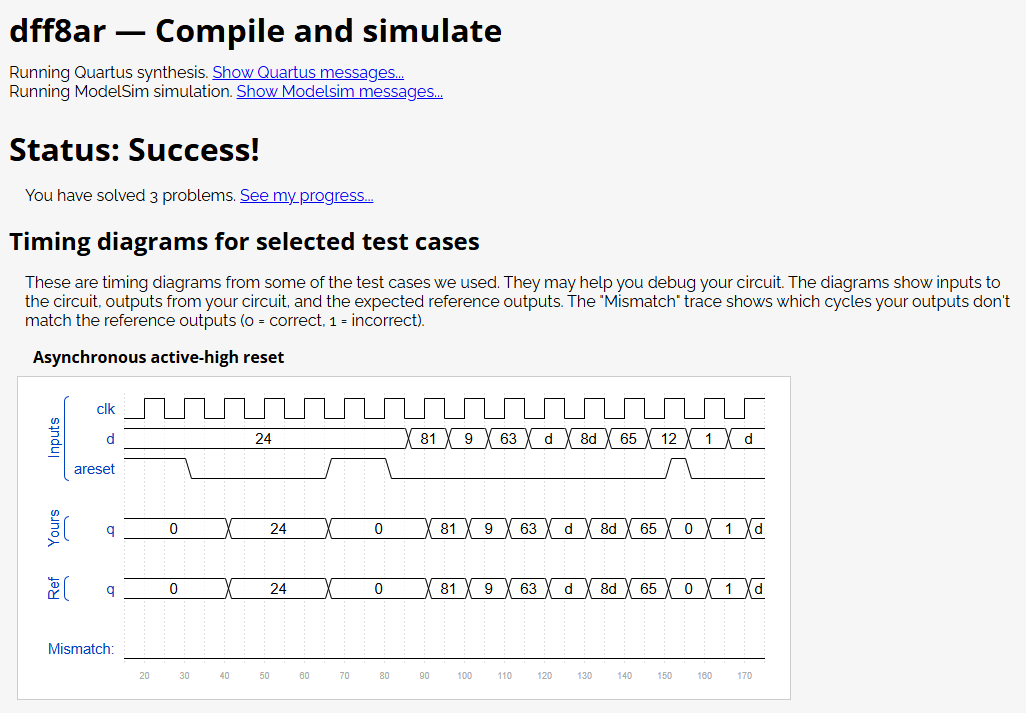

带异步复位的D触发器
创建8个高电平有效异步复位的D触发器，所有D触发器均由时钟信号clk的上升沿触发。
参考答案
java
// synthesis verilog_input_version verilog_2001
//-----------------------------------------------------------------------------
// 模块名称 : top_module
// 电路类型 : 8位上升沿触发、高电平异步复位D触发器组
// 触发规则 : 正常工作在clk上升沿采样更新；areset拉高立刻清零，不受时钟约束
// 端口说明 : clk系统时钟(上升沿触发)、areset高有效异步复位、d[7:0]8位并行输入、q[7:0]寄存输出
// 硬件映射 : 8路带异步复位D触发器并行排布，适合需要紧急立即清零的时序场景
//-----------------------------------------------------------------------------
module top_module (
input clk, // 系统时钟，上升沿触发数据采样
input areset, // 高电平异步复位，信号跳变可直接触发清零
input [7:0] d, // 8位并行待寄存数据
output reg [7:0] q // 8位输出总线，reg类型适配always时序块赋值
);
// 异步复位核心特征：时钟边沿 + 复位边沿同时加入敏感列表
always @(posedge clk or posedge areset) begin
if (areset) begin
q <= {8{1'b0}}; // 异步复位生效，无需等待时钟沿，输出立即全0
end
else begin
q <= d; // 复位撤销，时钟上升沿采样输入d刷新输出
end
end
endmodule输出结果

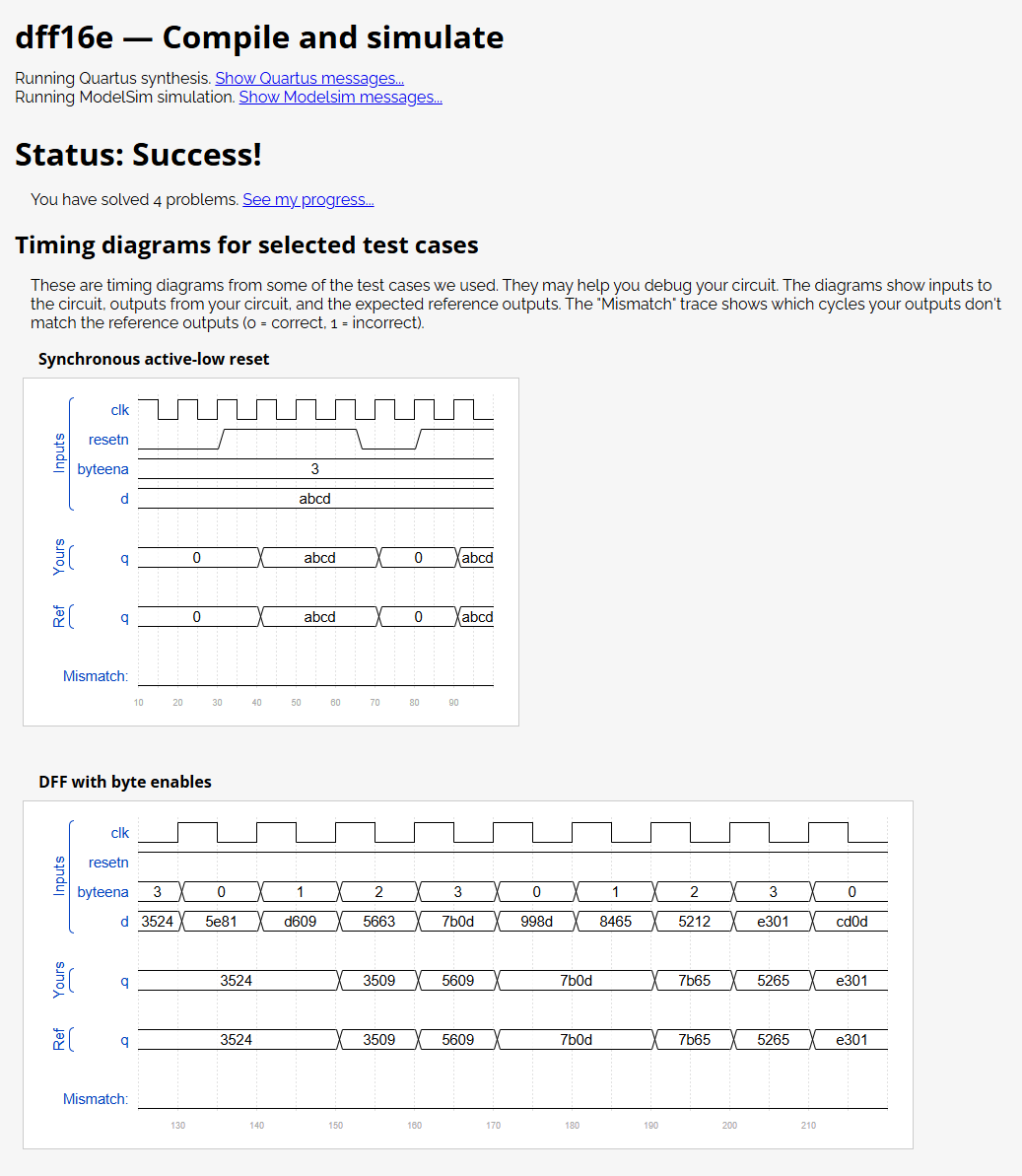

启用字节的D触发器
实例化 16 个 D 触发器。有时我们只需要修改一组触发器中的部分寄存器，字节使能输入信号用于控制每个时钟周期内 16 位寄存器中对应字节是否写入数据：byteena1 控制高字节输入d15:8，byteena0 控制低字节输入d7:0。
resetn 为同步、低电平有效复位信号。
所有 D 触发器均在时钟clk上升沿触发。
参考答案
java
// synthesis verilog_input_version verilog_2001
//-----------------------------------------------------------------------------
// 模块名称 : top_module
// 电路类型 : 带双字节独立写使能的16位同步低复位寄存器
// 触发规则 : clk上升沿动作；resetn低电平同步复位，仅时钟沿判定生效
// 控制逻辑 : byteena[1]控制高8位、byteena[0]控制低8位，分字节选择性写入
// 端口释义
// clk 系统时钟，上升沿触发寄存器更新
// resetn 同步低电平复位，拉低时16位输出整体清零
// byteena 2bit字节写使能总线，分段控制高低字节写入权限
// d[15:0] 16位并行输入数据
// q[15:0] 16位寄存输出总线
//-----------------------------------------------------------------------------
module top_module (
input clk,
input resetn, // 同步低电平复位（后缀n代表低有效）
input [1:0] byteena, // 字节写使能：[1]高8位、[0]低8位
input [15:0] d, // 16位原始输入数据
output reg [15:0] q // 16位分段可控寄存输出
);
// 同步复位：敏感列表仅保留时钟上升沿，复位随时钟采样判断
always @(posedge clk) begin
if (~resetn) begin
q <= 16'b0; // 复位有效，高低字节统一清零
end
else begin
case(byteena)
2'b00: ; // 双字节均禁止写入，q保持原有值
2'b01: q[7:0] <= d[7:0]; // 仅低8位刷新，高8位锁存不变
2'b10: q[15:8] <= d[15:8];// 仅高8位刷新，低8位锁存不变
2'b11: q <= d; // 高低8位同步完整刷新
endcase
end
end
endmodule输出结果
D锁存器
搭建下述电路：

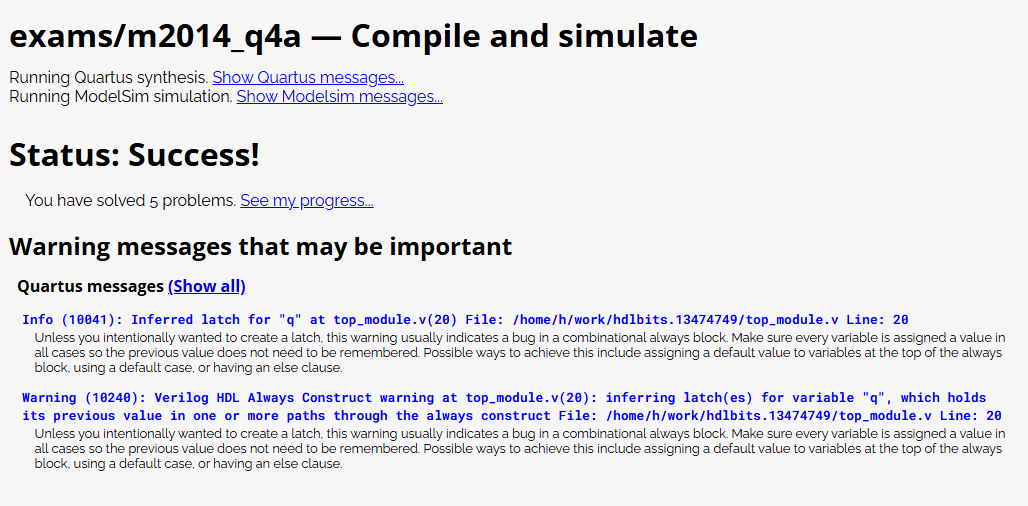

请注意这是锁存器，因此Quartus软件提示推断出锁存器的警告属于正常现象。
参考答案
java
// synthesis verilog_input_version verilog_2001
//-----------------------------------------------------------------------------
// 模块名称 : top_module
// 电路类型 : 高电平使能D锁存器（D Latch，电平敏感型存储器件）
// 工作模式 : ena高电平直通透明、输出跟随d变化；ena低电平保持锁存旧值
// 端口释义
// d 串行数据输入端
// ena 电平型使能控制信号，高电平有效
// q 锁存结果输出（reg型适配组合always块赋值）
// 核心特征 : 电平触发，区别边沿触发的D触发器
//-----------------------------------------------------------------------------
module top_module (
input d, // 待锁存数据输入
input ena, // 锁存使能，高电平透明导通
output reg q // 锁存输出端
);
// *通配敏感列表：d、ena任意电平变化都会触发逻辑更新
always @(*) begin
if (ena) begin
q = d; // 使能开启：直通模式，输出实时跟随输入d
end
// ena=0分支不赋值，综合工具会自动生成锁存结构保留q原有数值
end
endmodule输出结果
异步复位D触发器
搭建下述电路：
参考答案
java
// synthesis verilog_input_version verilog_2001
//-----------------------------------------------------------------------------
// 模块名称 : top_module
// 电路类型 : 高电平异步复位、上升沿触发D触发器
// 触发规则 : 正常模式clk上升沿采样更新；ar拉高立即清零，不受时钟约束
// 端口释义
// clk 系统时钟，上升沿触发数据寄存
// d 串行数据输入
// ar 高电平异步复位（asynchronous reset缩写）
// q 触发器状态输出，reg适配时序always块赋值
//-----------------------------------------------------------------------------
module top_module (
input clk,
input d,
input ar,
output reg q
);
// 异步复位核心：时钟边沿+复位边沿同时写入敏感列表
always @(posedge clk or posedge ar) begin
if (ar) begin
q <= 1'b0; // 异步复位生效，无需等待时钟沿，输出立刻置低
end else begin
q <= d; // 复位撤销，仅时钟上升沿采样d刷新q
end
end
endmodule输出结果
同步复位D触发器
参考答案
java
// synthesis verilog_input_version verilog_2001
//-----------------------------------------------------------------------------
// 模块名称：top_module
// 器件类型：上升沿触发 + 高电平同步复位D触发器
// 工作规则：状态仅在clk上升沿更新；复位r高有效，需等待时钟边沿采样生效
// 端口说明：
// clk：系统时钟，上升沿触发采样
// d：串行数据输入
// r：高电平同步复位信号
// q：触发器输出，reg型适配时序过程块赋值
//-----------------------------------------------------------------------------
module top_module (
input clk,
input d,
input r,
output reg q
);
// 同步复位核心：敏感列表仅保留时钟边沿，复位不参与触发
always @(posedge clk) begin
if (r) begin
q <= 1'b0;
end else begin
q <= d;
end
end
endmodule输出结果
D触发器与门电路
搭建下述电路：

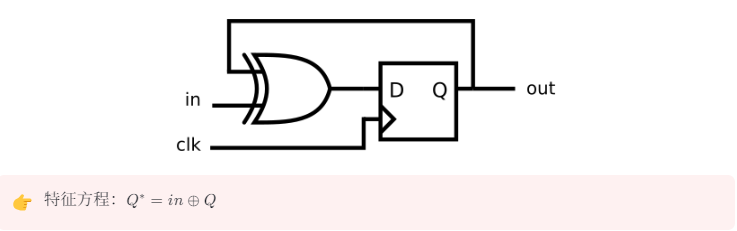

参考答案
java
// synthesis verilog_input_version verilog_2001
//-----------------------------------------------------------------------------
// 模块名称 : top_module
// 器件类型 : 带使能端上升沿T触发器（可配置二分频电路）
// 核心特性 : in=1时钟上升沿输出翻转；in=0输出保持原值；持续in=1实现标准二分频
// 端口释义
// clk 系统时钟，上升沿触发状态刷新
// in 翻转使能：高电平允许状态翻转、低电平锁定输出
// out 触发器时序输出，reg型适配always时序块赋值
// 特性方程 : Q* = T ^ Q（本题T对应输入in）
//-----------------------------------------------------------------------------
module top_module (
input clk,
input in,
output reg out
);
// 仅时钟上升沿更新状态，异或实现条件翻转逻辑
always @(posedge clk) begin
out <= in ^ out;
end
endmodule输出结果

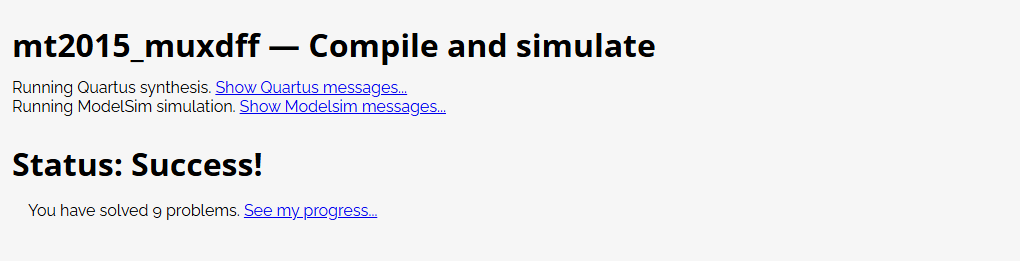

多路选择器与D触发器-1

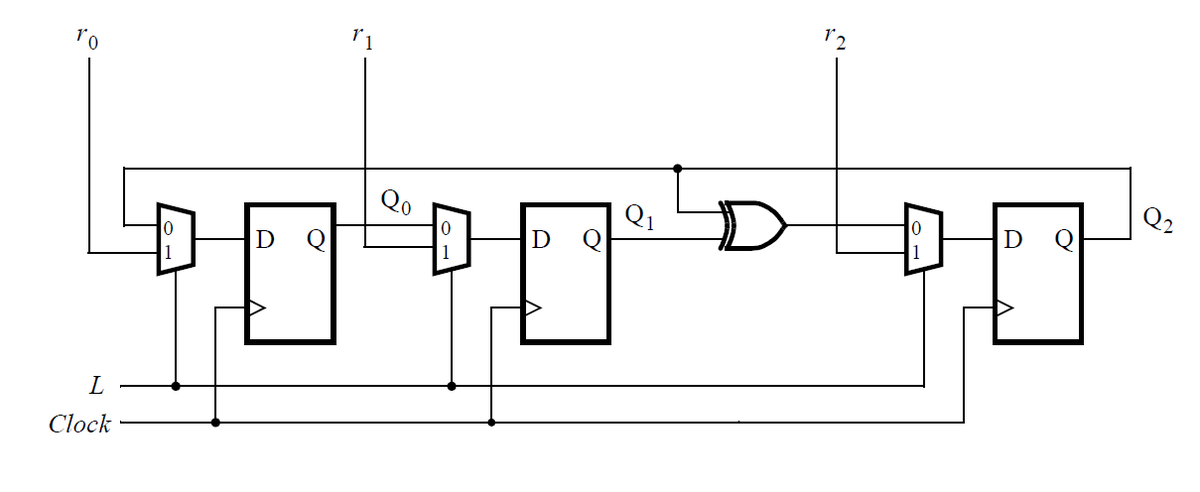

节选自2015年ECE253课程期中试卷第5题 分析下述时序电路：
假设你要为该电路编写分层Verilog代码，需要三次实例化一个包含触发器与多路选择器的子模块。请编写一个名为top_module的Verilog子模块，该模块内部包含一个触发器和一个多路选择器
参考答案
java
// synthesis verilog_input_version verilog_2001
//-----------------------------------------------------------------------------
// 模块名称：top_module
// 整体架构：2选1多路选择器(组合逻辑) + 上升沿D触发器(时序逻辑)级联
// 控制逻辑：L=1选中r_in、L=0选中q_in；仅时钟上升沿锁存选中结果输出
// 端口说明：
// clk 系统时钟，上升沿触发寄存更新
// L 多路选择控制信号
// r_in 外部并行输入支路
// q_in 反馈输入支路
// Q 同步寄存输出
// 中间信号D：MUX组合输出，直连D触发器数据端
//-----------------------------------------------------------------------------
module top_module (
input clk,
input L,
input r_in,
input q_in,
output reg Q
);
wire D;
// 组合逻辑2选1MUX：输入电平变化即时更新，不受时钟约束
assign D = L ? r_in : q_in;
// 边沿时序逻辑：时钟上升沿采样MUX结果完成同步锁存
always @(posedge clk) begin
Q <= D;
end
endmodule输出结果

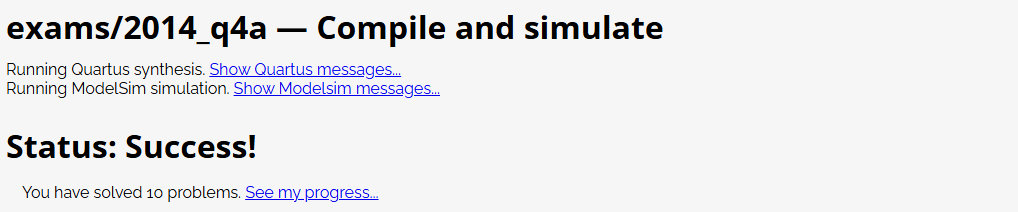

多路选择器与D触发器-2

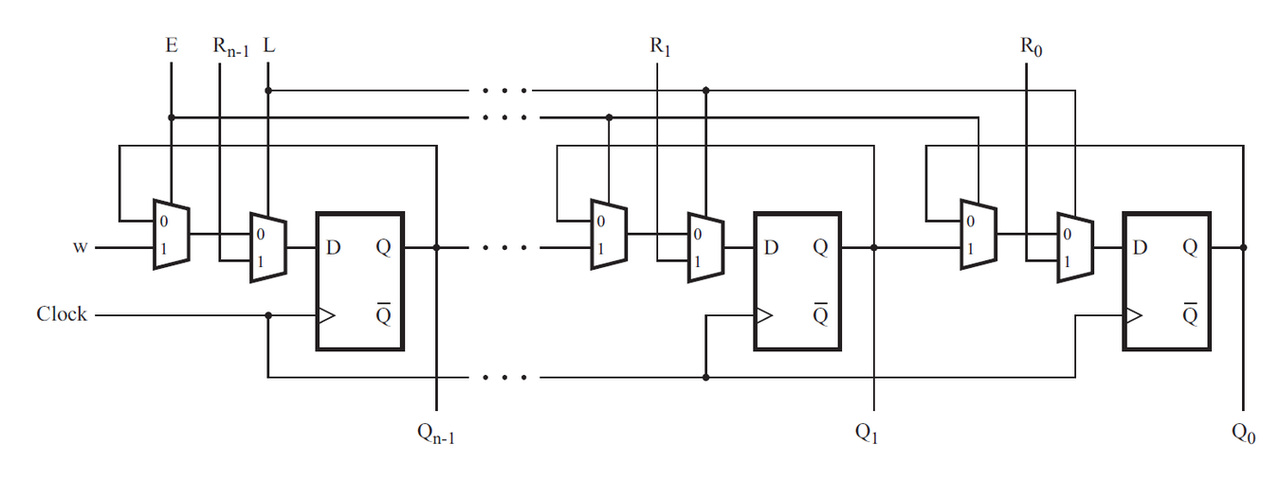

请看下方所示的 n 位移位寄存器电路：
编写一个名为top_module的Verilog模块，用于实现该电路的单级结构，模块需同时包含触发器与多路选择器。
参考答案
java
// synthesis verilog_input_version verilog_2001
//-----------------------------------------------------------------------------
// 模块名称 : top_module
// 电路结构 : 两级级联2选1多路选择器 + 上升沿D触发器（通用移位寄存器单级单元）
// 优先级规则 : 并行加载L > 串行移位E；L=1强制加载并行数据R，L=0由E控制移位/保持
// 端口释义
// clk 全局时钟，上升沿触发状态更新
// w 串行移位输入（前级传来的移位数据）
// R 本位并行预置数据
// E 移位使能：E=1选串行输入w移位；E=0保持本位旧值Q
// L 并行加载使能（最高优先级）：L=1加载R，L=0执行移位/保持逻辑
// Q 触发器寄存输出
// 中间信号 mux_E：外层MUX输出，作为内层通路候选数据
//-----------------------------------------------------------------------------
module top_module (
input clk,
input w,
input R,
input E,
input L,
output reg Q
);
wire mux_E;
// 外层MUX：移位通路选择，组合逻辑实时更新
assign mux_E = E ? w : Q;
// 时序寄存：时钟上升沿按优先级完成加载/移位/保持
always @(posedge clk) begin
Q <= L ? R : mux_E;
end
endmodule输出结果

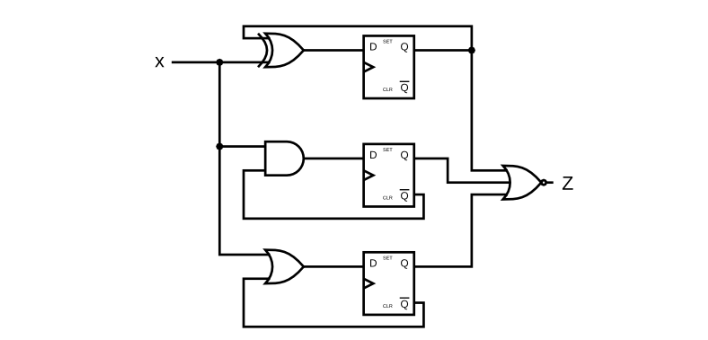

D触发器与逻辑门
如图所示为有限状态机电路，假设在状态机开始工作前，各D触发器已初始复位至零，搭建该电路。
参考答案
java
// synthesis verilog_input_version verilog_2001
//-----------------------------------------------------------------------------
// 模块名称：top_module
// 电路整体架构：3位同步状态寄存器 + 次态组合逻辑 + 输出译码组合逻辑
// 工作机制：
// 1.外部输入x参与计算3路触发器次态D值（组合逻辑实时运算）
// 2.时钟上升沿同步把D锁存到状态寄存器Q，完成状态更新
// 3.由当前状态Q经过或非运算得到最终输出z（纯组合通路，无时延寄存）
// 语法修正说明：时序块赋值的状态Q声明为reg，组合驱动的D保留wire，解决编译报错
//-----------------------------------------------------------------------------
module top_module (
input clk, // 全局同步时钟，上升沿触发3路D触发器同步刷新状态
input x, // 外部单比特控制输入，参与所有位的次态逻辑运算
output z // 纯组合逻辑输出，直接随Q电平实时变化，不经过寄存器打拍
);
// Q：3位触发器当前状态，在时序always块内赋值，必须声明reg类型
reg [2:0] Q;
// D：3路组合逻辑算出的触发器输入次态，由assign连续赋值驱动，使用wire类型
wire [2:0] D;
// 中间过渡连线：存放Q0/Q1/Q2三路状态位相或的结果，拆分逻辑提升可读性
wire q0_or_q1_or_q2;
//====================输出译码组合逻辑层====================
// 步骤1：对3位当前状态做按位或运算，任意一位为1结果即为1
assign q0_or_q1_or_q2 = Q[0] | Q[1] | Q[2];
// 步骤2：对或运算结果取反，只有Q[2:0]全0时z输出高电平，其余时刻z拉低
assign z = ~q0_or_q1_or_q2;
//====================次态生成组合逻辑层====================
// D[0]次态规则：本位旧状态Q0和输入x异或；x=1时钟沿状态翻转，x=0保持不变
assign D[0] = Q[0] ^ x;
// D[1]次态规则：Q1取反后和x做与运算；仅x=1且原Q1=0时，次态才会置1
assign D[1] = (~Q[1]) & x;
// D[2]次态规则：Q2取反后和x做或运算；x=1强制次态为1，x=0取原Q2相反电平
assign D[2] = (~Q[2]) | x;
//====================同步时序寄存层====================
// 敏感列表仅时钟上升沿，保证3位状态同步更新，避免分步跳转产生毛刺
always @(posedge clk) begin
// 边沿时刻统一锁存预先算好的次态D，赋值给当前状态Q，采用时序标准非阻塞赋值
Q <= D;
end
endmodule输出结果

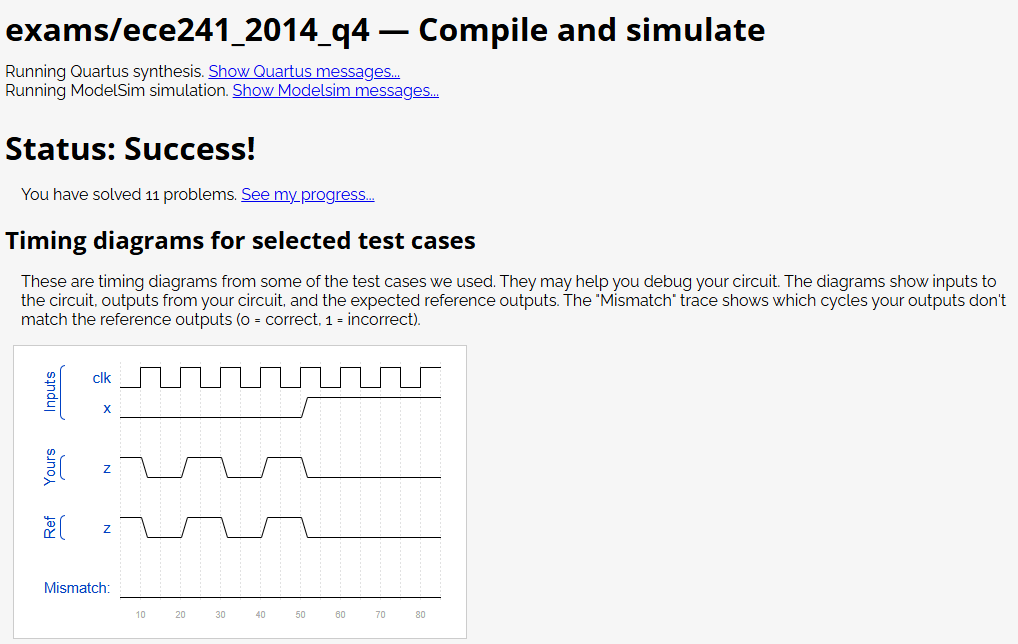

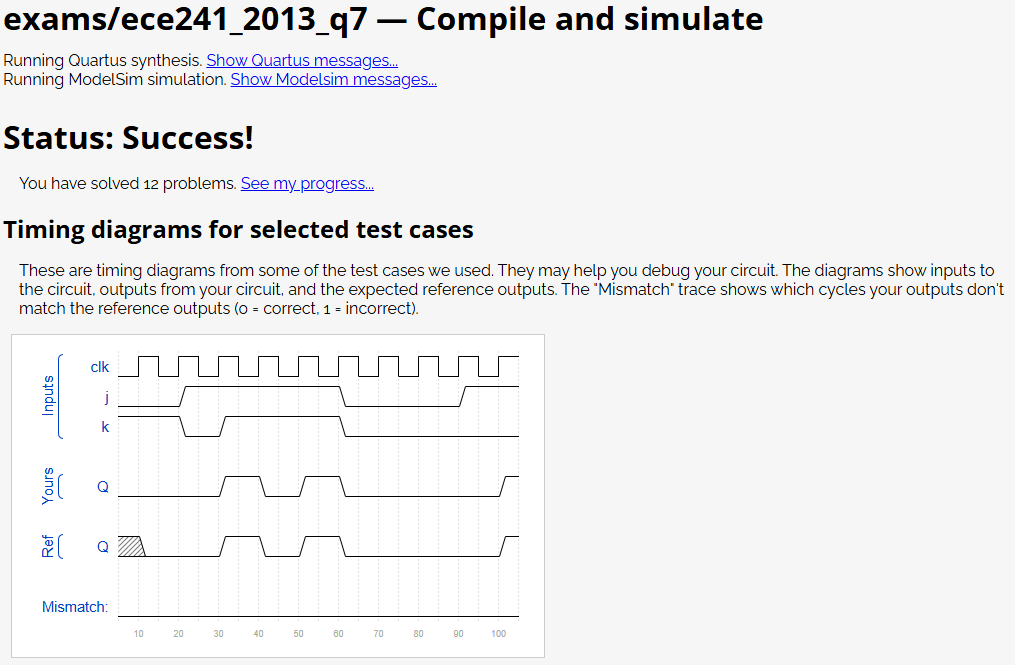

根据真值表创建电路

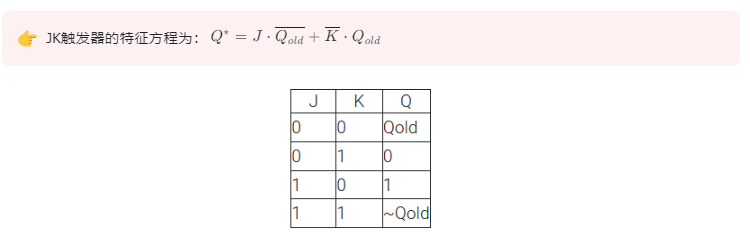

JK触发器具有如下真值表。仅使用1个D型触发器与逻辑门搭建实现JK触发器。注：Qold为时钟上升沿到来前D触发器的输出值。
参考答案
java
// synthesis verilog_input_version verilog_2001
//-----------------------------------------------------------------------------
// 模块名称：top_module
// 电路功能：用D触发器+组合逻辑搭建上升沿触发标准JK触发器
// 核心原理：套用JK触发器经典次态方程 Q* = J·~Q + ~K·Q
// 架构拆分：组合逻辑计算等效D值 → 时钟上升沿D触发器锁存更新状态
// 端口说明：
// clk 同步时钟，上升沿触发状态刷新
// j JK触发器J控制输入
// k JK触发器K控制输入
// Q 时序状态输出，always块内赋值声明为reg类型
// 中间信号D：JK逻辑换算后的等效D触发器输入
//-----------------------------------------------------------------------------
module top_module (
input clk, // 同步时钟，上升沿触发JK触发器状态更新
input j, // JK触发器J控制输入端
input k, // JK触发器K控制输入端
output reg Q // 时序输出信号，时序always块赋值必须定义reg，使用非阻塞赋值
);
wire D; // 连线型中间信号，承接JK组合逻辑结果，作为后端D触发器输入
// 组合逻辑实现JK触发器标准次态方程：Q_next = J·~Q + ~K·Q
// 逻辑含义：J=1、K=0置1；J=0、K=1置0；J=0、K=0保持；J=1、K=1翻转
assign D = (j & ~Q) | ((~k) & Q);
// 边沿时序逻辑：仅时钟上升沿锁存次态，完成JK状态更新
always @(posedge clk) begin
Q <= D; // 时序电路标准非阻塞赋值，保证仿真与综合时序一致
end
endmodule输出结果

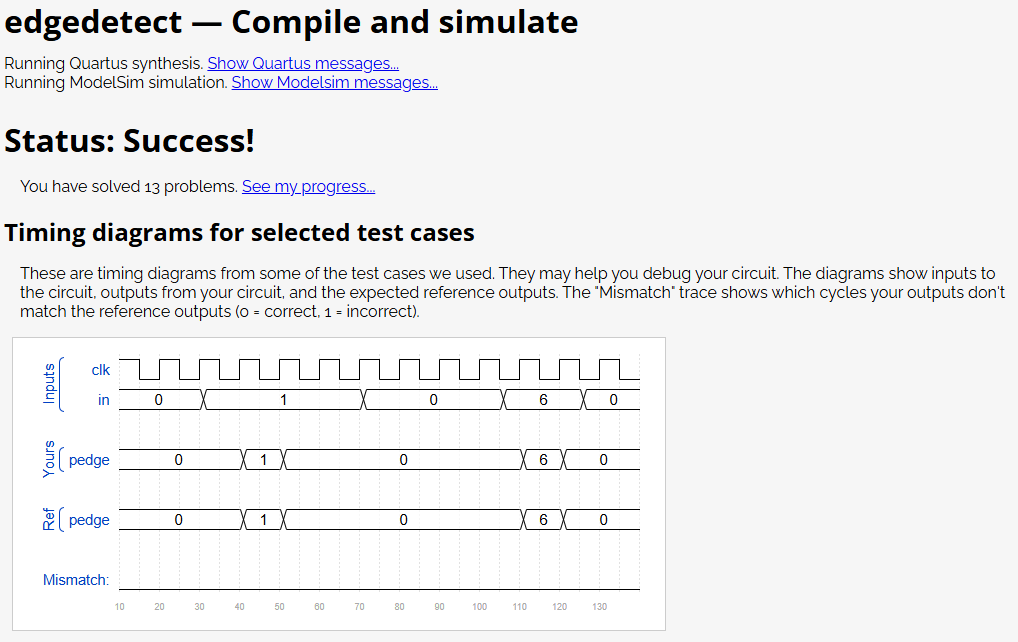

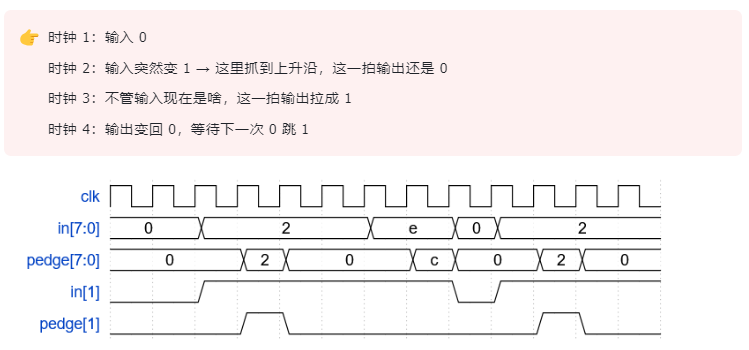

边沿检测
对于8位向量中的每一位，检测输入信号在相邻时钟周期内从0跳变为1的时刻（类似于上升沿检测）。当发生0到1的跳变后，输出位需在下一个时钟周期置1。以下为相关示例。为便于区分，输入信号第1位与上升沿检测输出第1位分开展示。
参考答案
java
// synthesis verilog_input_version verilog_2001
//-----------------------------------------------------------------------------
// 模块名称：top_module
// 功能概述：8位并行信号上升沿检测电路，检测输入每一位0→1跳变，结果延迟1个时钟周期输出
// 实现思路：
// 1. 寄存器缓存上一拍输入值，用于和当前输入做对比
// 2. 组合逻辑实时判定单比特上升沿（现态1、前态0）
// 3. 再用一级寄存器把跳变标记延后一拍输出，匹配题目延迟要求
// 端口释义
// clk 系统时钟，全部同步采样、延迟操作均在上升沿执行
// in[7:0] 8位待检测并行输入总线
// pedge[7:0]延迟一拍后的上升沿检测结果输出总线
// 内部信号释义
// in_prev[7:0] 寄存上一个时钟周期的输入快照，跳变比对基准
// rise_flag[7:0]组合逻辑实时上升沿标记，瞬时判定哪一位发生0→1跳变
// pedge_reg[7:0]寄存延迟后的检测结果，直接驱动对外输出
//-----------------------------------------------------------------------------
module top_module (
input clk, // 系统时钟，所有信号变化只在时钟上升沿生效
input [7:0] in, // 8位输入信号，要给每一位单独检测0变1的上升沿
output [7:0] pedge // 8位输出信号，检测到上升沿后，晚一个时钟再输出高电平1
);
reg [7:0] in_prev; // 寄存器：缓存上一拍输入值，作为跳变比对的历史参考值
reg [7:0] pedge_reg; // 寄存器：对实时跳变标记再打一拍延迟，满足延后输出要求
wire [7:0] rise_flag; // 组合连线：实时标记当前周期出现0→1上升沿的比特位
// 时序逻辑1：时钟上升沿锁存当前输入，更新历史采样值
// 本周期输入存入in_prev，下个周期比对时in_prev就是上一拍输入
always @(posedge clk) begin
in_prev <= in;
end
// 组合逻辑上升沿判定公式：rise_flag = 当前值 & ~历史值
// 单比特逻辑：in=1且前一拍in_prev=0 → 该位上升沿有效，标记1；其余情况0
assign rise_flag = in & ~in_prev;
// 时序逻辑2：对瞬时跳变标记做一级同步延迟，实现题目延后一拍输出约束
always @(posedge clk) begin
pedge_reg <= rise_flag;
end
// 连续赋值：把延迟寄存后的结果直通对外输出端口
assign pedge = pedge_reg;
endmodule输出结果
双边沿检查

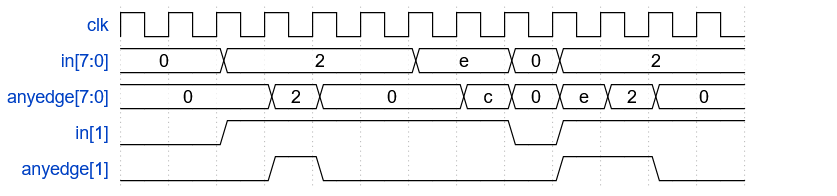

对于8位向量中的每一位，检测输入信号在相邻时钟周期间的电平变化（检测所有跳变沿）。在发生0到1跳变后的那个时钟周期，对应输出位应置1。以下为示例。为便于区分，输入位in1与跳变检测位anyedge1分开展示
参考答案
java
// synthesis verilog_input_version verilog_2001
//-----------------------------------------------------------------------------
// 模块名称：top_module
// 电路功能：8位并行总线双边沿检测电路
// 检测规则：输入任意比特发生0→1上升沿 / 1→0下降沿任意跳变，检测结果延迟1个时钟周期输出高电平
// 实现架构：
// 1.一级寄存器缓存上一拍输入快照，作为电平比对基准
// 2.组合逻辑用异或运算批量判定每一位是否电平翻转
// 3.二级寄存器延迟一拍输出标记，匹配题目延后输出约束
// 端口说明
// clk 全局同步时钟，所有寄存器仅上升沿采样更新
// in[7:0] 8位待检测并行输入总线
// anyedge[7:0] 延迟一拍的双边沿跳变检测结果输出总线
// 内部信号说明
// in_reg[7:0] 寄存上一个时钟周期输入值，用于新旧电平对比
// in_flag[7:0] 组合逻辑实时双边沿标记，电平不一致对应位拉高
// anyedge_reg[7:0] 寄存延迟后的最终检测结果，直通输出端口
//-----------------------------------------------------------------------------
module top_module (
input clk, // 全局时钟，所有寄存器仅在上升沿更新数值
input [7:0] in, // 8位输入总线，每一位单独检测电平跳变
output [7:0] anyedge // 8位输出总线：某一位只要发生0↔1任意跳变，下一个时钟周期该位输出1
);
reg [7:0] in_reg; // 一级采样寄存器：延迟1拍存储上周期输入电平，提供历史比对值
wire [7:0] in_flag; // 组合连线：实时标记当前周期出现任意电平翻转的比特位
reg [7:0] anyedge_reg; // 二级延迟寄存器：缓存跳变标记，实现延后一拍输出
// 时序逻辑1：时钟上升沿锁存当前输入，更新历史采样值
// 本周期输入存入in_reg，下个周期比对时in_reg即为上一拍输入，新旧值做跳变判断
always @(posedge clk) begin
in_reg <= in;
end
// 组合逻辑双边沿判定：异或运算天然适配双边沿检测
// 运算规则：新旧电平不同（0↔1翻转）结果为1、电平保持不变结果为0，覆盖上升沿+下降沿两种场景
assign in_flag = in_reg ^ in;
// 时序逻辑2：对瞬时跳变标记同步打一拍延迟
// 严格满足题目约束：跳变发生当周期输出不变，延迟至下一个时钟周期拉高对应位
always @(posedge clk) begin
anyedge_reg <= in_flag;
end
// 连续赋值直通输出：把二级寄存后的稳定结果对外引出
assign anyedge = anyedge_reg;

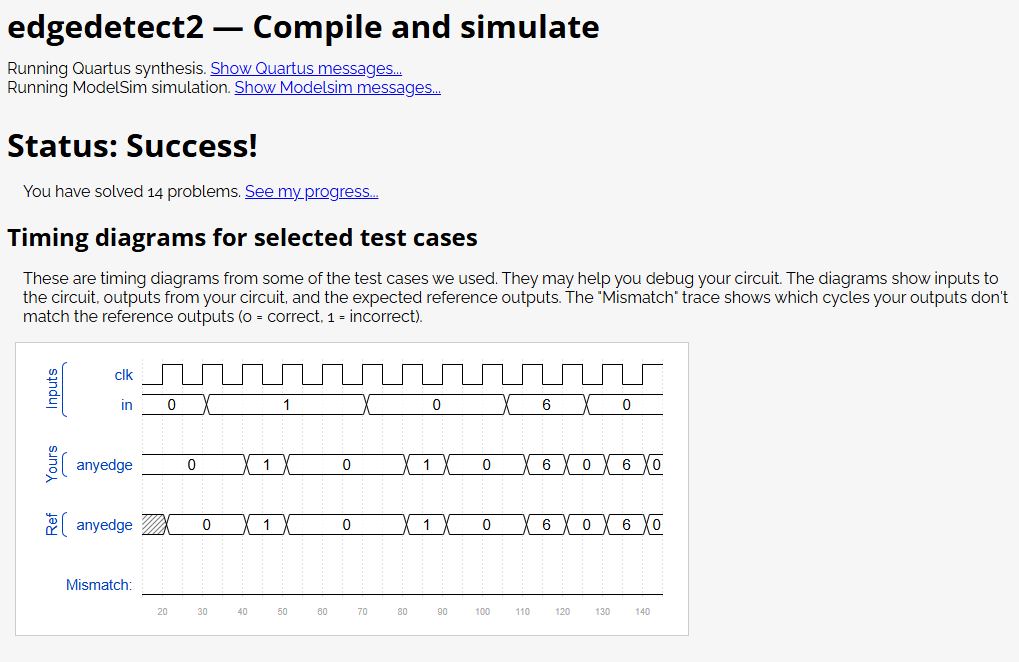

endmodule输出结果
边沿捕获寄存器
对于 32 位向量中的每一位，捕获输入信号从前一时钟周期为 1、下一时钟周期变为 0 的跳变时刻。"捕获" 的含义是：输出电平将持续保持为 1，直到寄存器被同步复位信号清零。
每一位输出的工作特性与 SR 触发器一致：当输入发生 1 到 0 的跳变后，输出位应在跳变发生后的下一个时钟周期被置 1；当复位信号为高电平时，时钟上升沿会将对应输出位清零。若置位、复位两种操作在同一时刻触发，复位拥有更高执行优先级。下方示例波形的最后四个周期中，复位事件比置位事件提前一个周期出现，因此二者不存在时序冲突。

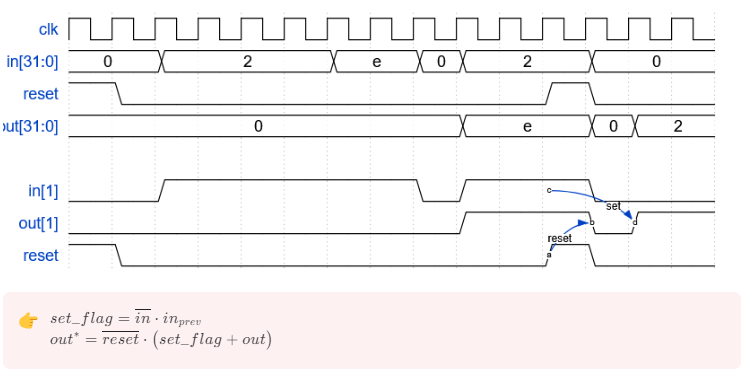

为方便观察区分，下方波形图将复位信号、输入第 1 位信号、输出第 1 位信号分三路单独展示。
参考答案
java
// synthesis verilog_input_version verilog_2001
//-----------------------------------------------------------------------------
// 模块名称：top_module
// 功能概述：32位独立通道下降沿锁存检测电路
// 核心特性：单比特检测到1→0下降沿后输出永久锁存高电平，仅同步高复位可强制清零，32位通道互不干扰
// 整体架构：
// 1.一级寄存缓存上一拍输入，组合逻辑批量识别每一路下降沿
// 2.按位或实现锁存逻辑：触发下降沿则置1、无跳变保留原有状态，复位全局清零
// 端口释义
// clk 全局同步时钟，所有寄存器仅上升沿更新
// reset 高电平同步复位，优先级最高，触发时全部输出位清零
// in[31:0] 32位并行输入总线，逐位检测1→0下降沿
// out[31:0] 32位锁存输出总线，下降沿触发后置1保持、复位清零
// 内部信号释义
// in_prev[31:0] 寄存上周期输入快照，作为下降沿比对的历史基准值
// set_flag[31:0]组合逻辑下降沿标记位，1代表对应比特出现1→0跳变
// out_reg[31:0]带锁存功能的输出寄存器，实现边沿触发后状态保持
//-----------------------------------------------------------------------------
module top_module (
input clk, // 时钟，只有时钟上升沿到来时，内部寄存器的值才会更新
input reset, // 同步复位，高电平生效；复位优先级最高，同一时刻有复位就先清零
input [31:0] in, // 32位输入信号，每一位单独判断有没有从1变0，互不影响
output [31:0] out // 32位输出信号，抓到1→0跳变就一直输出1，只有复位才能把它清回0
);
reg [31:0] in_prev; // 一级采样寄存器：延迟1拍存储上一拍输入电平，用于新旧电平对比找下降沿
wire [31:0] set_flag; // 组合连线：实时标记出现1→0下降沿的比特位
reg [31:0] out_reg; // 锁存输出寄存器：边沿触发后置1锁定，仅复位可全局清零
// 时序逻辑1：时钟上升沿锁存当前输入，刷新历史比对值
// 当前周期输入存入in_prev，下个周期比对时in_prev即为上一拍输入
always @(posedge clk) begin
in_prev <= in;
end
// 组合逻辑下降沿判定公式：set_flag = ~当前输入 & 历史输入
// 判定条件：上一拍电平为1、当前电平为0 → 发生1→0下降沿，对应位置1
assign set_flag = ~in & in_prev;
// 时序逻辑2：带同步复位的锁存状态更新，复位优先级最高
always @(posedge clk) begin
if(reset) begin
// 同步复位触发：32路输出统一强制清零，解除所有锁存状态
out_reg <= 32'b0;
end else begin
// 锁存逻辑：检测到下降沿则置1；无跳变继承原有输出值保持不变
// 按位或实现自锁存：新触发标记覆盖旧状态，已置1的位不会自动清零
out_reg <= set_flag | out_reg;
// 右侧out_reg为本周期稳定旧值，左侧out_reg是本次沿计算的次态，下一时钟周期生效
end
end
// 连续赋值直通端口：将锁存寄存器稳定状态对外引出
assign out = out_reg;

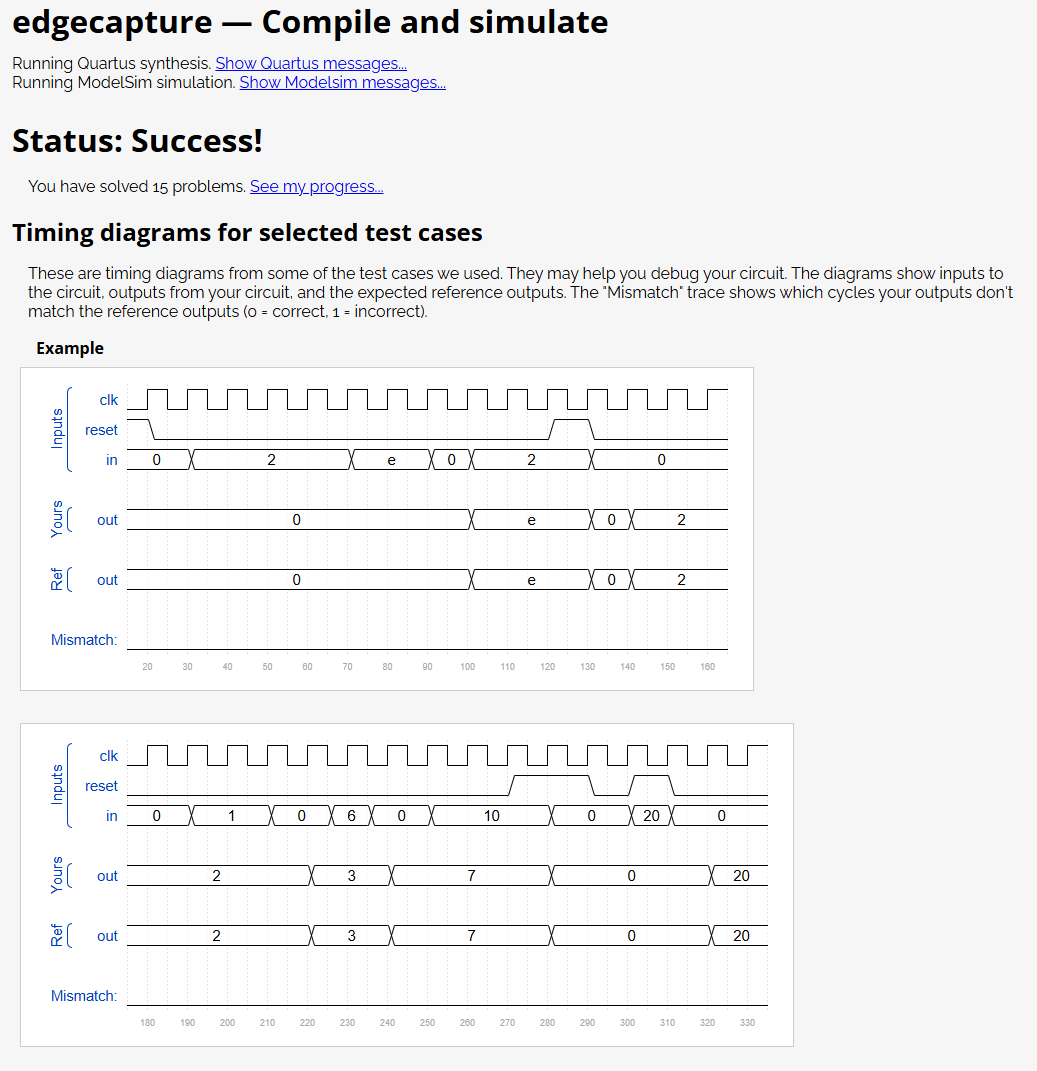

endmodule输出结果
双边沿触发 D 触发器
你已经熟悉仅在时钟上升沿或时钟下降沿触发的触发器。双边沿触发器会在时钟的两个跳变沿（上升沿、下降沿）都触发更新。但 FPGA 器件内部并不原生提供双边沿触发器，并且 always @(posedge clk or negedge clk) 这种敏感列表写法是不合法的，无法综合。
请搭建一个电路，使其功能行为等价于双边沿触发器。
备注：不需要做到 100% 完美等价：原生触发器输出无毛刺，但模拟该行为的组合电路可能产生毛刺，本题忽略毛刺问题。
参考答案
java
// synthesis verilog_input_version verilog_2001
//-----------------------------------------------------------------------------
// 模块名称：top_module
// 电路类型：基于两个单边沿D触发器搭建的**等效双边沿触发器**
// 核心功能：时钟上升沿、下降沿都能采样输入d更新输出q，一个完整时钟周期采样2次数据
// 实现原理：
// 1.上升沿触发器p、下降沿触发器n交替锁存d与另一寄存器旧值的异或结果
// 2.输出q=p^n，数学推导可保证任意时钟边沿结束后q=d，实现双边沿采样效果
// 端口释义
// clk 系统时钟，提供上升沿、下降沿两种触发时机
// d 串行数据输入
// q 双边沿采样后的等效输出
// 内部信号释义
// p：上升沿触发寄存器，仅clk 0→1跳变时更新数值
// n：下降沿触发寄存器，仅clk 1→0跳变时更新数值
//-----------------------------------------------------------------------------
module top_module(
input clk, // 系统时钟信号，提供上升沿、下降沿两类触发时刻
input d, // 串行数据输入，双边沿都会对该输入采样
output q // 等效双边沿触发器最终输出
);
reg p, n; // 两组单边沿寄存单元
// p：上升沿专用寄存器，仅时钟0→1跳变时刷新
// n：下降沿专用寄存器，仅时钟1→0跳变时刷新
// 时序块1：时钟上升沿触发（电平0→1）
// 运算逻辑：用当前输入d异或n的旧状态，赋值更新p
always @(posedge clk)
p <= d ^ n;
// 时序块2：时钟下降沿触发（电平1→0）
// 运算逻辑：用当前输入d异或p的旧状态，赋值更新n
always @(negedge clk)
n <= d ^ p;
// 组合逻辑输出：两个寄存器值异或，数学上可保证每次边沿更新后q=d
assign q = p ^ n;

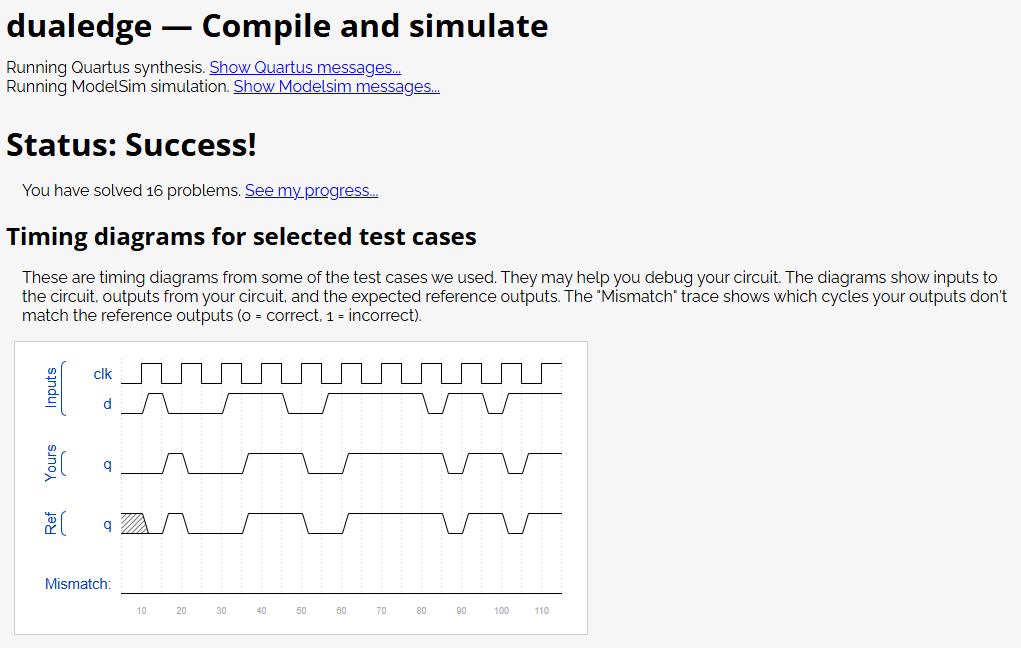

endmodule输出结果
