7 HDLBits —— 验证：编写测试激励文件

时钟

现有如下模块声明：

module dut ( input clk ) ;

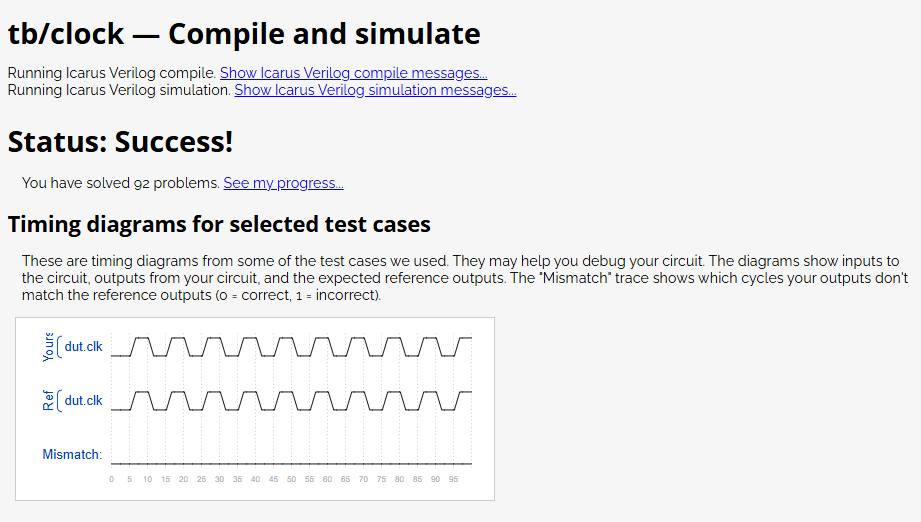

编写一个测试激励模块：对dut模块完成单次例化（实例名可自定义），并生成一路时钟信号驱动dut的clk输入端口。时钟周期为10皮秒，时钟初始电平为低电平0，第一次电平跳变由0变为1。

参考答案

/*
模块类型：Testbench仿真测试文件（无外部输入输出端口）
时间精度声明：`timescale 时间单位/时间精度 → 1ps为基础计时单位，最小仿真步进1ps
功能说明：
1. 生成周期10ps的方波时钟clk，初始电平为低
2. 例化待测试模块dut，把自建时钟接入dut的clk端口
3. 通过延时反转电平实现时钟持续振荡，用于驱动被测模块运行仿真
*/
`timescale 1ps / 1ps  // 仿真全局时间规则：单位1ps，精度1ps
module top_module ;
    reg clk = 1'b0;        // 仿真内部时钟寄存器，初始值低电平0
    dut tb_dut(.clk(clk)); // 例化被测模块dut，命名实例tb_dut，clk端口绑定自建时钟
    always #5 clk = ~clk;  // 每隔5ps翻转clk电平，时钟周期=5*2=10ps，占空比50%
endmodule

输出结果

测试激励1

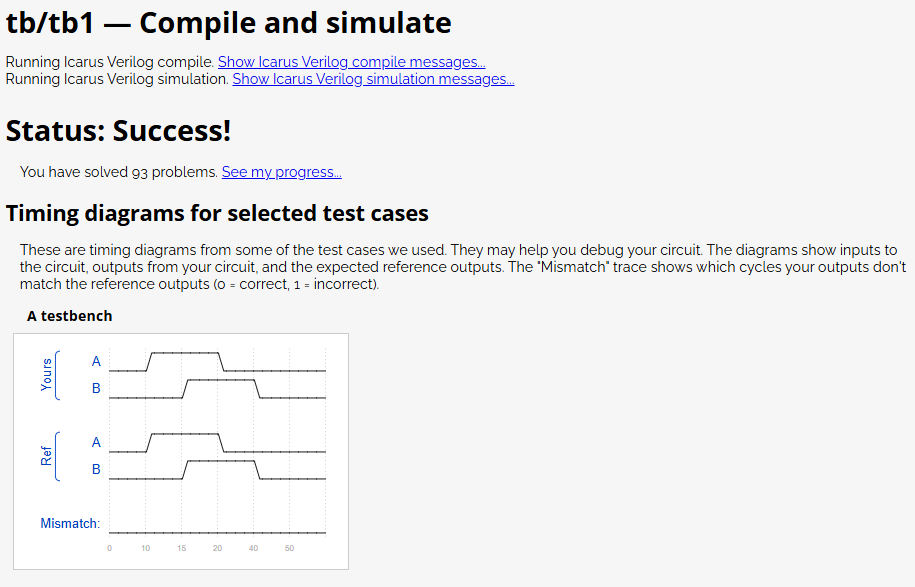

编写一段Verilog测试平台，使其为输出信号A与B生成下述波形：

参考答案

// 仿真时间尺度定义：基础计时单位1ps，仿真最小时间分辨精度1ps
// 代码中 #N 延时代表延迟N皮秒，仿真器可识别最小时间变动为1ps
`timescale 1ps / 1ps

// 顶层波形生成模块，仅用于仿真输出两路时序信号，不可综合为硬件电路
// 端口说明：A、B为波形观测输出，在initial过程块内赋值，因此声明为reg类型
module top_module (
    output reg A,
    output reg B
);

// initial块特性：仿真启动后只执行一次，按顺序执行延时+电平赋值，专门用于生成测试激励波形
initial begin
    // 仿真初始时刻(0ps)：初始化两路输出默认电平为低
    A = 1'b0;
    B = 1'b0;

    // 保持当前电平不变，延时等待10ps，仿真时间推进至10ps
    #10;
    A = 1'b1;  // 10ps时刻：信号A从低电平翻转为高电平

    // 继续延时5ps，累计时长10+5=15ps，仿真时间推进至15ps
    #5;
    B = 1'b1;  // 15ps时刻：信号B从低电平翻转为高电平

    // 继续延时5ps，累计时长15+5=20ps，仿真时间推进至20ps
    #5;
    A = 1'b0;  // 20ps时刻：信号A从高电平翻转为低电平

    // 继续延时20ps，累计时长20+20=40ps，仿真时间推进至40ps
    #20;
    B = 1'b0;  // 40ps时刻：信号B从高电平翻转为低电平

    // 继续延时10ps，累计时长40+10=50ps，覆盖完整观测时间区间
    #10;
    // 后续无赋值操作，A、B维持低电平保持不变
end

endmodule

输出结果

与门

现有待测试的与门如下：

module andgate (
    input [1:0] in,
    output out);

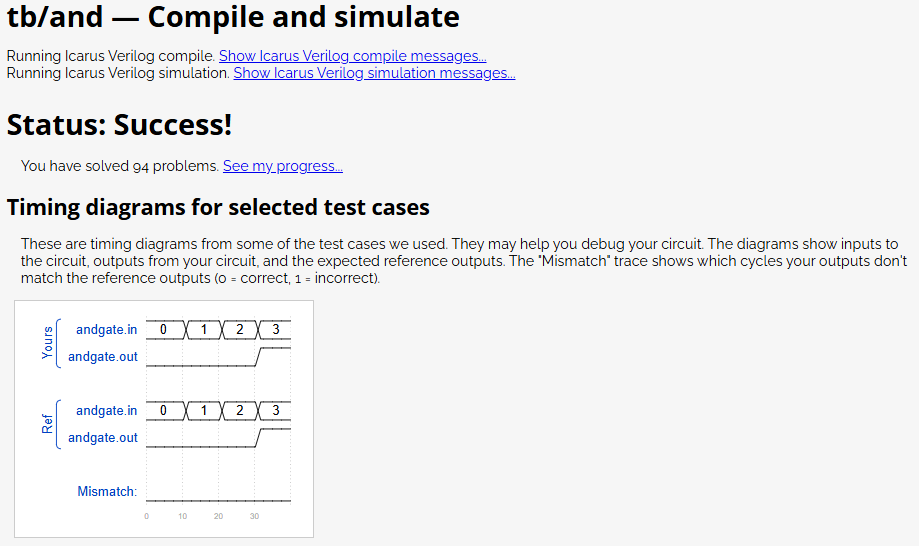

编写一个测试平台，例化该与门，并通过生成下述时序图完成全部4组输入组合的测试：

参考答案

// 仿真专属全局时间尺度指令：延时计数单位为1ps，仿真引擎可识别的最小时间精度为1ps
// 代码中#N代表延迟N皮秒，精度约束避免微小延时偏差干扰波形观测
`timescale 1ps / 1ps

// Testbench测试顶层模块，仅用于仿真激励生成与待测模块挂载，无对外输入输出端口，不可综合为硬件电路
module top_module;
    // 定义2位寄存器型激励信号in，拆分in[1]、in[0]作为双输入与门的两路独立输入
    reg [1:0] in;
    // 定义线网型观测信号out，接收待测与门的运算输出，线网适配模块端口连续赋值输出特性
    wire out;

    // 端口命名式例化待测模块andgate，实例别名tb_andgate
    // .in(in)：把tb内2bit激励总线对接与门输入端口
    // .out(out)：把与门输出对接tb观测线网，用于抓取输出波形
    andgate tb_andgate(.in(in),.out(out));

    // initial过程块：仿真启动仅执行一次，按时间节拍修改in电平，生成多组输入测试激励
    initial begin
        // 仿真0ps初始时刻：两路输入全部拉低，输入组合 in=2'b00
        in[0] = 1'b0;
        in[1] = 1'b0;

        // 延时10ps至10ps节点：仅低位in[0]拉高，输入组合变为2'b01
        #10 in[0] = 1'b1;

        // 再延时10ps至20ps节点：高位in[1]拉高、低位in[0]拉低，输入组合变为2'b10
        #10;
        in[1] = 1'b1;
        in[0] = 1'b0;

        // 再延时10ps至30ps节点：低位in[0]重新拉高，两路全1，输入组合变为2'b11
        #10 in[0] = 1'b1;
    end

endmodule

输出结果

测试激励2

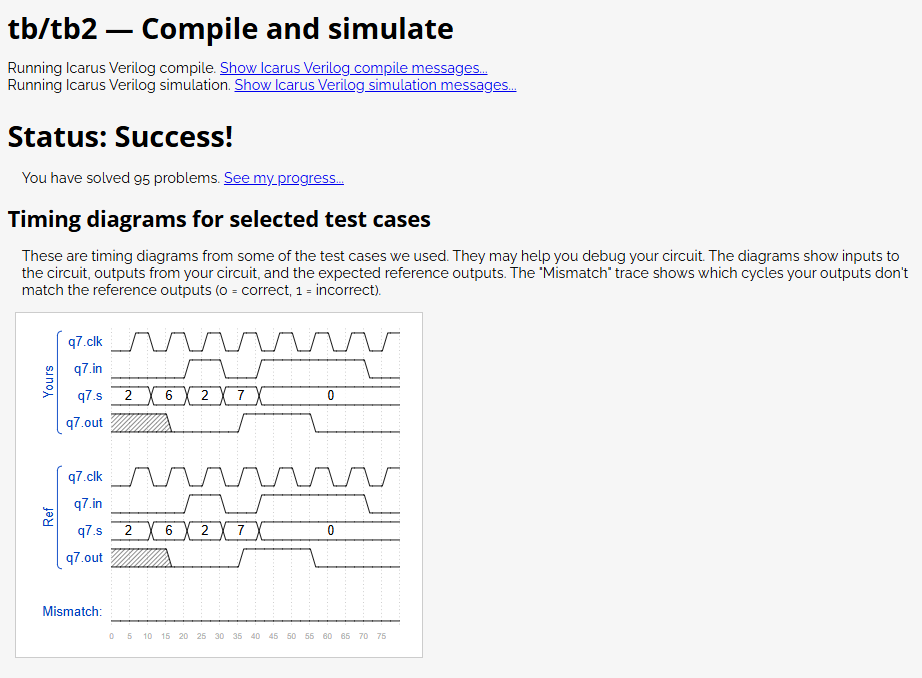

下方波形图设置时钟信号、输入信号与信号s：

模块q7包含如下声明：

module q7 (
    input clk,
    input in,
    input [2:0] s,
    output out);

编写一个测试平台，例化模块q7，并生成与上方波形完全一致的输入信号。

参考答案

// 仿真全局时间尺度编译指令
// 格式：`timescale 时间单位 / 仿真精度
// 含义：代码延时#N以ps为单位计时，仿真器最小可识别时间变化为1ps
`timescale 1ps / 1ps

// Testbench顶层测试模块：仅用于仿真生成激励、挂载待测模块、观测输出波形
// 无对外输入输出端口，包含时钟生成、激励赋值、DUT例化三部分，不可综合为硬件电路
module top_module;
    // reg型信号：可在always/initial过程块内主动赋值，用作可控测试激励
    reg clk = 1'b0;  // 时钟激励信号，上电初始电平强制拉低
    reg in;          // 单比特数据输入激励，由initial块分时修改电平
    reg [2:0] s;     // 3位多路控制选择激励，取值范围0~7，控制待测模块工作模式

    // wire型信号：仅承接待测模块输出、用于波形观测，不能在过程块直接赋值
    wire out;        // 待测模块输出观测线，实时反馈模块运算结果

    // 命名式端口绑定例化待测模块q7，实例别名tb_q7
    // 优势：不受端口书写顺序影响，配对清晰不易出错
    q7 tb_q7(
        .clk(clk),   // 将本地生成时钟接入待测模块时钟端口
        .in(in),     // 将单比特数据激励接入待测模块数据输入端
        .s(s),       // 将3位控制激励接入待测模块模式选择端
        .out(out)    // 将待测模块输出连接本地观测线网
    );

    // 时钟生成逻辑：无限循环翻转电平，生成周期10ps、占空比50%方波时钟
    always #5 clk = ~clk;
    // 时序拆解：初始clk=0 → 5ps翻1 →10ps翻0，单次高低电平持续5ps，完整周期10ps

    // initial过程块：仿真启动后从上至下仅执行一次，按时间节拍切换in、s激励电平
    initial begin
        // 仿真0ps初始时刻配置基础激励电平
        in = 1'b0;     // 数据输入默认低电平
        s  = 3'd2;     // 控制位初始值设为十进制2

        #10;           // 延时10ps，仿真推进至10ps节点
        s  = 3'd6;     // 10ps时刻更新控制位为十进制6

        #10;           // 再延时10ps，累计耗时20ps
        in = 1'b1;     // 20ps时刻拉高数据输入in
        s  = 3'd2;     // 同步把控制位改回十进制2

        #10;           // 再延时10ps，累计耗时30ps
        in = 1'b0;     // 30ps时刻拉低数据输入in
        s  = 3'd7;     // 同步更新控制位为十进制7

        #10;           // 再延时10ps，累计耗时40ps
        in = 1'b1;     // 40ps时刻再次拉高数据输入in
        s  = 3'd0;     // 同步更新控制位为十进制0

        #30;           // 再延时30ps，累计耗时70ps
        in = 1'b0;     // 70ps时刻拉低数据输入in

        #5;            // 收尾延时5ps，仿真推进至75ps，激励序列全部结束
    end

endmodule

输出结果

T触发器

现有一个T触发器模块，其声明如下：

module tff (
    input clk,
    input reset,   // active-high synchronous reset
    input t,       // toggle
    output q);

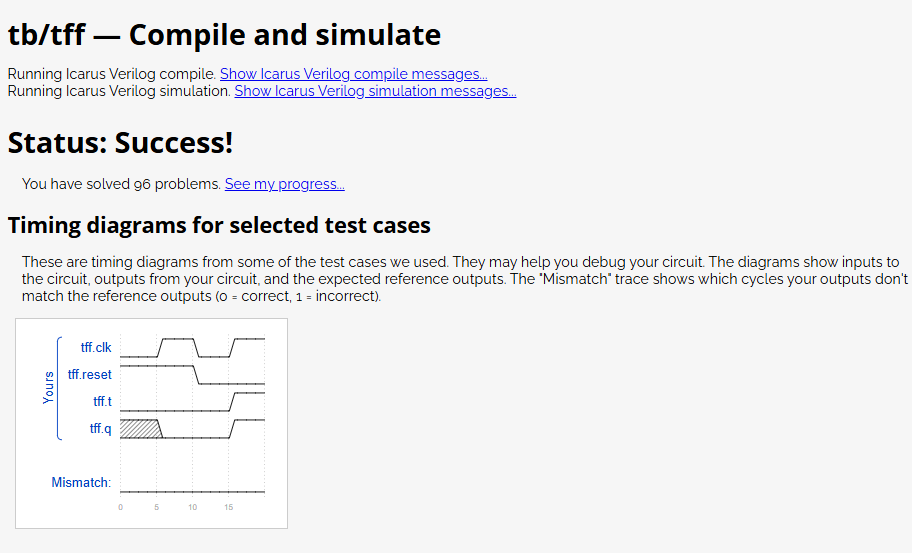

编写一个测试平台，例化一个T触发器，先对该T触发器执行复位操作，再将其翻转至"1"状态。

参考答案

// 仿真全局时间尺度编译指令
// 格式：`timescale 时间单位 / 仿真精度
// 规则：代码内#N延时以1ps为基础单位计时，仿真引擎可识别的最小时间波动为1ps
`timescale 1ps / 1ps

// Testbench顶层测试模块：仅用于仿真生成时钟、复位、控制激励，挂载待测T触发器并观测输出波形
// 无对外输入输出端口，全部逻辑仅仿真生效，无法综合为实际硬件电路
module top_module ;
    // reg类型变量：可在always/initial过程块主动赋值，作为可控测试激励
    reg clk = 1'b0;   // 时钟激励，上电默认低电平，通过循环翻转生成周期方波
    reg reset;        // 复位控制激励，高电平有效，控制触发器复位状态
    reg t;            // T触发器模式控制输入，决定触发器保持/翻转行为

    // 时钟生成逻辑：无限循环翻转电平，高低电平持续时长均为5ps，完整时钟周期=10ps
    always #5 clk = ~clk;

    // wire类型变量：被动承接待测模块输出，仅用于波形观测，禁止在过程块内直接赋值修改
    wire q;           // T触发器输出观测线，实时反馈寄存结果

    // 命名端口绑定方式例化待测模块tff，实例别名tb_tff
    // 命名绑定不受端口排列顺序影响，配对直观、修改容错性高，是工业通用写法
    tff tb_tff(
        .clk(clk),     // 本地生成时钟接入触发器时钟输入端
        .reset(reset), // 复位激励接入触发器复位端口
        .t(t),         // T模式控制激励接入触发器控制端
        .q(q)          // 触发器输出对接本地观测线网
    );

    // initial过程块：仿真上电后从上至下只执行一轮，通过边沿等待语句同步时钟节拍下发激励
    initial begin
        // 0ps初始时刻：拉高复位，触发器进入强制复位状态
        reset = 1'b1;
        // 0ps初始时刻：T输入拉低，触发器默认锁定保持模式
        t = 1'b0;

        // 阻塞等待：暂停当前流程，直到检测到第一个时钟下降沿再继续执行后续代码
        @(negedge clk);
        // 时钟下降沿节点：拉低复位信号，解除强制复位，触发器进入正常工作状态
        reset = 1'b0;

        // 阻塞等待：暂停当前流程，直到检测到下一个时钟上升沿再继续执行后续代码
        @(posedge clk);
        // 时钟上升沿节点：拉高T输入，触发器开启每周期翻转输出的工作模式
        t = 1'b1;
    end

endmodule

输出结果
