本文分为三部份，
第一部份，什么是模块，模块在西门子的软件梯形图和硬 件处设
第二部份，本地plc 源码模型训练，让ai更正常可工程化代码
第三部分，怎么调用ai 功能快速参与模块开发，提高个人开发能力
以下详细流程
西门子模块与 Openness 上位机开发完整文档
第一部分：西门子模块基础
1. 什么是西门子模块？
模块是 PLC 系统的硬件功能单元，通过标准化接口与 CPU 或背板总线连接，扩展 PLC 的输入输出、通信、工艺等能力。例如 S7-1200 的信号板、ET200SP 的分布式模块等。
2. 为什么需要模块？（三大核心原因）
- 弥补 CPU 原生功能不足 ：CPU 通常集成 TTL 电平的数字量接口，但无法直接驱动远距离通信。RS485 模块通过差分信号转换（将单端信号转为两根线的电压差），抗干扰能力提升，支持 1000 米以上通信，解决了 CPU 原生接口的距离限制。
- 支持多样化协议与场景 ：工业通信需适配 Modbus、Profinet 等协议，Modbus 模块封装了协议解析逻辑（如 CRC 校验、数据帧格式），用户无需手动编写串口通信代码，直接通过梯形图调用模块功能块即可实现数据交互。
- 扩展系统容量与灵活性 ：当 CPU 自带 I/O 点数不足（如 S7-1214C 仅 14DI/10DO），可通过数字量 / 模拟量扩展模块 （如 SM 1223）增加输入输出通道；或通过通信模块（如 CM 1241 RS485）扩展多协议通信接口。
3. 常用模块功能与梯形图使用
- RS485 通信模块（如 CM 1241 RS485）：功能：支持 Modbus RTU/ASCII、自由口通信，实现 PLC 与变频器、仪表等设备的双向数据传输。梯形图使用：直接拖拽模块对应的功能块（如 MB_COMM_LOAD、MB_MASTER），配置波特率、奇偶校验等参数，通过数据缓冲区（如 DB 块）读写数据。
- Modbus TCP 模块（如 CM 1243-1）：功能：支持 Modbus TCP 协议，通过以太网实现高速通信（100Mbps），适用于工业以太网组网。梯形图使用：调用 MB_CLIENT 功能块，填写 PLC IP、端口号、从站地址，实现与 Modbus TCP 从站的数据交互。
第二部份 如何利cursor 训练公司老代码，

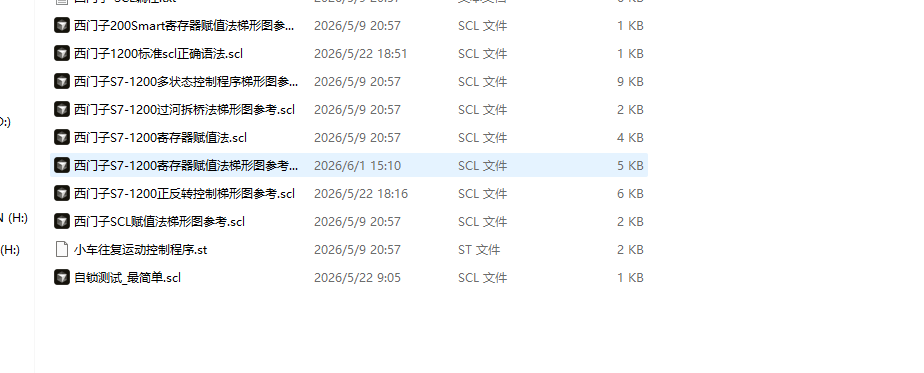

首先我们要有针对这个plc的老代码，最好有有几个文件，有基础功能的，类似如下

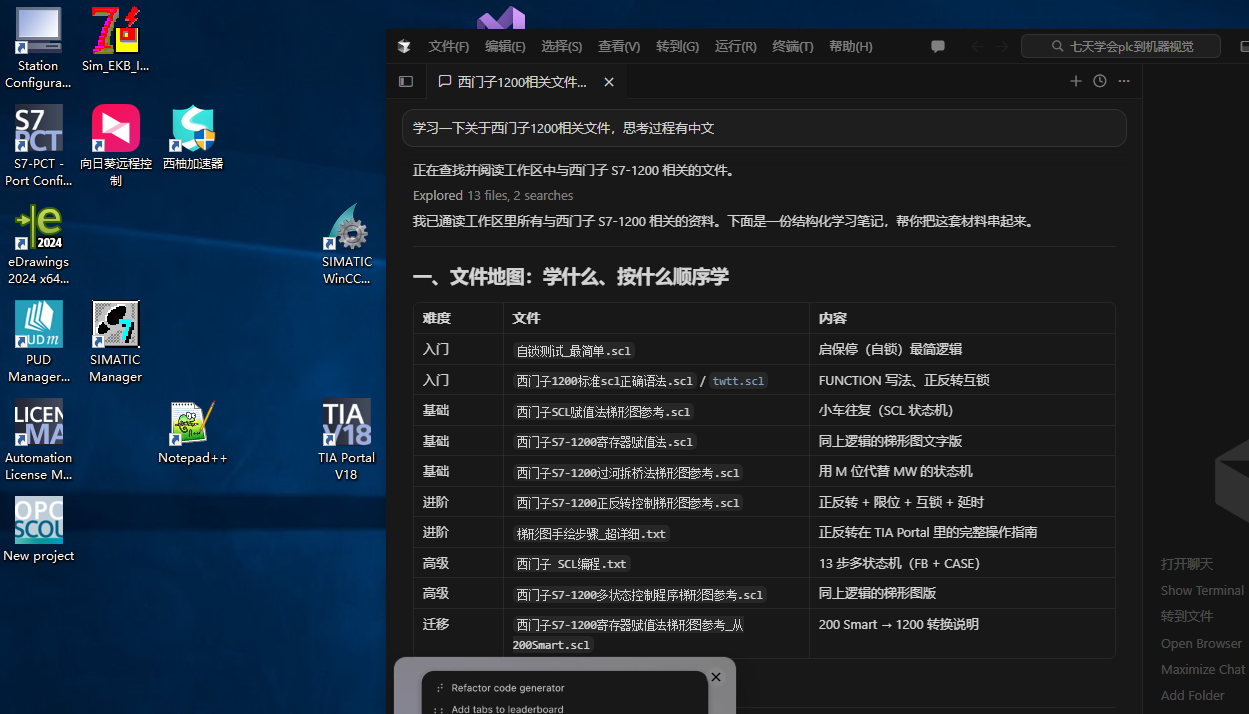

然后安装cursor ，选择 你喜欢的，你觉得好用的大模型，让他学习一下自己项目的源码
最后提需求，生成工程源码，最后导到工程
第一步：准备外部 SCL 源码文件
1. 编写 SCL 代码（假设以下代为为ai 生成）
新建文本文档，写入测试代码（简单加减运算），演示标准格式：
scl
// 外部SCL文件示例：加法运算功能块
FUNCTION FC_Add : Void
VAR_INPUT
IN1: Int;
IN2: Int;
END_VAR
VAR_OUTPUT
OUT_RESULT: Int;
END_VAR
// 逻辑体
OUT_RESULT := IN1 + IN2;
END_FUNCTION2. 修改文件后缀
- 保存文本文件；
- 将后缀
.txt改为.scl，例如：FC_Add.scl。
注意：系统需显示文件扩展名 ，避免变成
FC_Add.scl.txt。
三、第二步：TIA Portal 导入外部 SCL 文件，生成程序块
场景前提
已打开 S7-1200 项目，CPU 设备已组态完成。
完整操作步骤
-

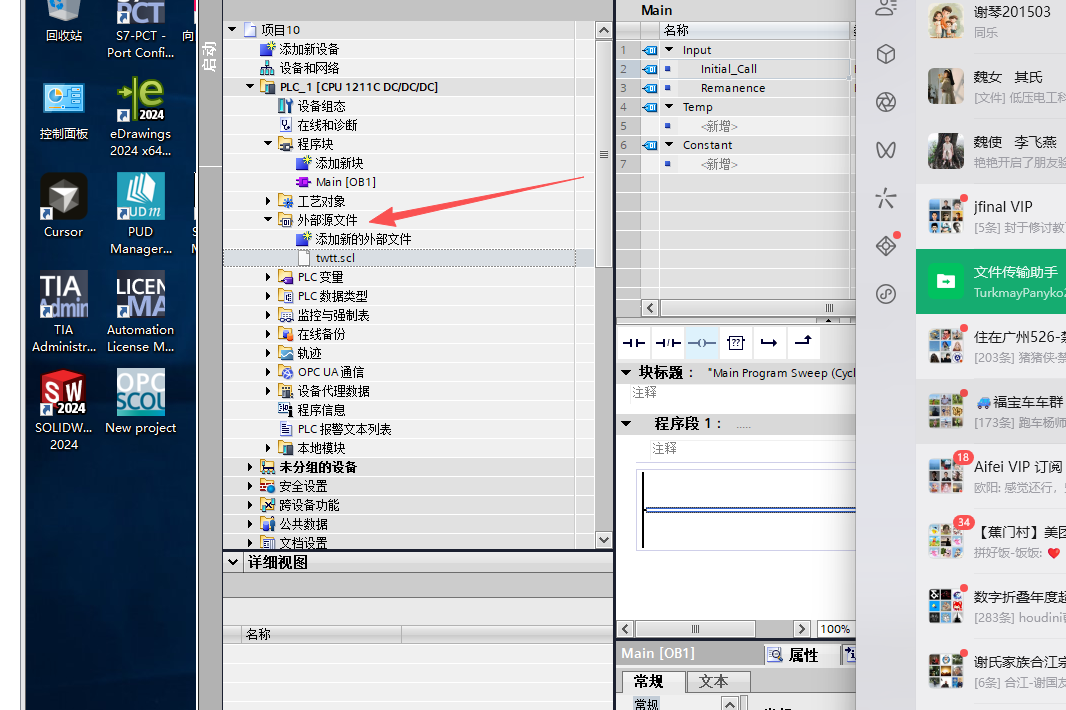

打开项目树 → 选中 PLC 程序块文件夹 项目树 → PLC 变量 / 程序块 → 右键【程序块】文件夹。
-
右键菜单选择：导入 → 外部源文件
-
在弹窗中，浏览选中刚才准备的
FC_Add.scl文件，点击导入。 -
导入规则说明（讲课重点）
- SCL 文件内第一行
FUNCTION / FUNCTION_BLOCK决定生成块类型：FUNCTION→ 生成 FC 功能（无静态变量）FUNCTION_BLOCK→ 生成 FB 功能块（带静态变量、有记忆）
- 块名称、IO 引脚、变量会自动解析生成，无需手动创建引脚。
- SCL 文件内第一行
-
导入完成校验回到【程序块】列表，能看到新生成的
FC_Add，双击可打开查看 SCL 源码。 -
编译块（必做） 选中该块 → 点击工具栏 编译（灯泡图标），无报错代表导入成功。
四、第三步：在主程序 OB1 中调用该 SCL 块
OB1 是 S7-1200 主循环组织块，PLC 上电后循环执行，作为主函数。
方式 1：梯形图（LAD）调用（最常用，学员易理解）
-
双击打开 OB1 (Main) ，切换到梯形图视图。
-
在指令库 → 程序控制 中，直接拖拽
FC_Add到网络段中。 -
分配变量 / 地址：
- IN1、IN2：填写常量（如 10、20）或 PLC 变量（M、DB、I、Q）
- OUT_RESULT：绑定输出变量（如
DB1.DBD0、MW0）
-
示例接线逻辑： plaintext
IN1 := 10 IN2 := 20 调用 FC_Add OUT_RESULT = 30
方式 2：SCL 语言调用（如果 OB1 也用 SCL）
若 OB1 切换为 SCL 编辑，调用语法：
scl
// OB1 主程序内调用外部导入的FC
FC_Add(
IN1 := 10,
IN2 := 20,
OUT_RESULT => MW0
);五、第四步：下载程序到 PLC + 在线监控验证
- 编译整个项目（快捷键 Ctrl+B），确保无错误、无警告。
- 连接 PLC（以太网 / PN），点击在线 & 下载，将程序下载到 S7-1200。
- 进入在线监控 ：
- 查看引脚数值变化，验证 SCL 逻辑正常执行。
- 证明：外部 SCL 文件 → 导入成块 → 主程序调用 全流程生效。
六、补充：导入 FUNCTION_BLOCK（FB 块）示例
1. 外部 SCL 源码（FB 格式）
scl
FUNCTION_BLOCK FB_Count
VAR
Counter: Int; // 静态变量，断电保持状态
END_VAR
VAR_INPUT
Add_Pulse: Bool;
END_VAR
VAR_OUTPUT
Count_Out: Int;
END_VAR
IF Add_Pulse THEN
Counter := Counter + 1;
END_IF;
Count_Out := Counter;
END_FUNCTION_BLOCK同样改后缀为 .scl，按上面步骤导入，会自动生成 FB 功能块，调用方式和 FC 完全一致。
第三部分：Openness 开发环境配置（C# 上位机）
1. 软硬件环境要求（视频部分根据粉丝需要讲c#还是python调整 ）
- TIA Portal 版本：V17（推荐，稳定支持.NET 4.8）或 V18/V19（支持.NET 6+）。
- Visual Studio 版本：VS 2019（V17）或 VS 2022（V18/V19）。
- .NET 框架：.NET Framework 4.8（V17）或.NET 6+（V18/V19）。
- PLC 型号：西门子 S7-1200（需确保 CPU 固件版本与 TIA Portal 兼容）。
- cursor 千问等编程，利用ai 参与工程设计和开发，
2. TIA Portal 权限配置
- 以管理员身份启动 TIA Portal。
- 依次点击【选项】→【设置】→【常规】→【专家设置】。
- 勾选【通过外部程序启用 TIA Portal 的访问】，点击【确定】后重启 TIA Portal。
3. Visual Studio 项目配置
- 创建 C# 控制台应用（.NET Framework 4.8）。
- 引用 Openness 核心 DLL（路径示例：
C:\Program Files\Siemens\Automation\Portal V17\PublicAPI\V17）：Siemens.Engineering.dll（核心 API）Siemens.Engineering.HW.dll（硬件组态）Siemens.Engineering.SW.dll（软件对象如程序块）
- 设置 DLL 属性：右键每个 DLL→【属性】→【复制到本地】设为
False。
4. 操作系统权限与防火墙配置
- 权限设置 ：
- 开发时，Visual Studio 需以管理员身份运行（右键 VS 图标→【以管理员身份运行】）。
- 编译后的 EXE 文件，右键→【属性】→【兼容性】→勾选【以管理员身份运行此程序】。
- 防火墙配置 ：
- 允许 TIA Portal 通过防火墙：控制面板→【Windows Defender 防火墙】→【允许应用通过防火墙】→找到
Siemens.Automation.Portal.exe并勾选 "专用" 和 "公用" 网络。 - 允许上位机程序通过防火墙：同上步骤，添加编译后的 EXE 文件。
- 允许 TIA Portal 通过防火墙：控制面板→【Windows Defender 防火墙】→【允许应用通过防火墙】→找到
第三部分：C# 上位机操作 S7-1200 示例（Openness）
功能：通过 Openness 连接 TIA Portal，读取 S7-1200 的程序块信息
csharp
using System;
using Siemens.Engineering;
using Siemens.Engineering.SW;
class OpennessDemo
{
static void Main(string[] args)
{
// 1. 创建TIA Portal实例（无界面模式）
using (var tiaPortal = new TiaPortal(TiaPortalMode.WithoutUserInterface))
{
try
{
Console.WriteLine("正在连接TIA Portal...");
// 2. 打开现有项目（替换为你的TIA项目路径）
var project = tiaPortal.LoadProject(@"C:\Siemens\Projects\S7-1200_Demo.ap17");
Console.WriteLine($"成功打开项目: {project.Name}");
// 3. 遍历项目中的设备，找到S7-1200 CPU
foreach (var device in project.Devices)
{
if (device.Type.Contains("S7-1200"))
{
Console.WriteLine($"\n找到S7-1200 CPU: {device.Name}");
// 4. 获取CPU的程序块（OB、FB、FC等）
var software = device.Software as PlcSoftware;
if (software!= null)
{
Console.WriteLine("程序块列表:");
foreach (var block in software.Blocks)
{
Console.WriteLine($"类型: {block.GetType().Name}, 名称: {block.Name}");
}
}
break;
}
}
}
catch (Exception ex)
{
Console.WriteLine($"操作失败: {ex.Message}");
}
}
Console.WriteLine("\n按任意键退出...");
Console.ReadKey();
}
}代码说明
- TIA Portal 连接 ：通过
TiaPortal类创建实例，支持有界面（WithUserInterface）或无界面模式。 - 项目操作 ：
LoadProject打开现有项目，SaveProject保存修改，CreateNewProject创建新项目。 - 硬件与软件访问 ：通过
Devices遍历设备，Software属性获取 PLC 程序块，支持读写变量、修改程序块逻辑等高级操作。
第四部分：常见问题与注意事项
- 版本兼容性：确保 TIA Portal 版本、.NET 框架、VS 版本严格匹配（参考本文第二部分第 1 点），否则会出现 DLL 加载失败。
- 权限问题：若提示 "无法访问 TIA Portal"，检查是否以管理员身份运行 TIA Portal 和 VS，以及 "专家设置" 中的外部访问权限是否开启。
- PLC 在线连接：若需通过 Openness 控制 PLC 在线（如下载程序、监控变量），需确保 TIA Portal 已通过以太网连接 S7-1200（IP 地址需在同一网段）。
