Hair Segmentation：MediaPipe 头发分割模块 CMake 独立编译

引言

MediaPipe 的 hair_segmentation 模块提供了一种高质量的实时头发分割方案------通过语义分割模型从画面中精确分离头发区域，并支持自定义发色渲染。与 face_mesh 的人脸关键点检测不同，hair_segmentation 关注的是像素级的头发/背景二分类，配合时序融合机制实现帧间平滑过渡。然而原版同样深度绑定 Bazel + GPU 工具链，Windows 桌面端难以独立部署。

Hair Segmentation CPU 项目将完整的 hair_segmentation 管线从 MediaPipe 0.10.10 中完全解耦，实现了：

🔧 CMake 构建体系：告别 Bazel，Visual Studio 2022 及以上版本一键编译，首次构建不超过 5 分钟
🚀 零 GPU 依赖：纯 CPU 推理，XNNPACK SIMD 加速，无需 CUDA / OpenGL
🎨 实时发色渲染：512×512 语义分割 + 自定义 RGB 发色，实时 20~30 FPS
🔄 时序一致性：前帧掩码回环融合（0.9 平滑系数），大幅减少帧间闪烁
🎛️ 运行时热配置：发色 RGB 实时可调，无需重新编译
📦 完整可执行文件仅 6.8 MB：包含分割模型，零外部运行时依赖

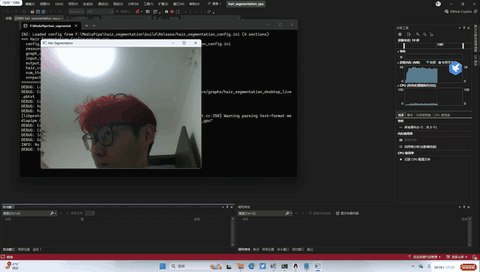

上图：Hair Segmentation 在 i7-12700H 纯 CPU 环境下的摄像头实时运行效果。左侧为原始画面，右侧为头发分割 + 蓝色发色渲染后的效果。

开源地址：https://github.com/lazyboooooy/hair_seg-cmake

一、项目定位

1.1 与 face_mesh / face_detection 的关系

三个项目同源，均从 MediaPipe 0.10.10 解耦，共享同一份 3rdparty 依赖和 CMake 构建体系，但定位各异：

维度	face_detection	face_mesh	hair_segmentation（本项目）
功能	人脸检测 + 6 个关键点	人脸 478 个 3D 关键点	头发分割 + 发色渲染
模型数量	1 个（225 KB）	3 个（3.8 MB）	1 个（782 KB）
计算子图	5 个	12 个	0（单图，无子图）
自定义 TFLite 算子	4 个	6 个	0
管线复杂度	低	高	最低
输入尺寸	128×128	128×128 + 192×192	512×512 RGBA
独特机制	置信度过滤	跳帧优化 + ROI 旋转	时序融合（0.9 平滑）
适用场景	人脸检测计数	面捕、虚拟主播	虚拟染发、美颜、AR 特效

关键区别 ：hair_segmentation 是三个项目中最简洁 的一个------无子图、无自定义 TFLite 算子，整个管线由 10 个内置计算器在一个平铺的 .pbtxt 文件中串联完成。它的核心价值在于时序一致性------通过 PreviousLoopbackCalculator 将前帧分割掩码回环融合，实现帧间平滑过渡，这是单帧分割方案无法做到的。

1.2 为什么选择独立编译

问题	原版 MediaPipe	本项目
构建系统	Bazel（需 MSYS2 + Python + Bazelisk）	CMake 3.16+（VS 2022 及以上原生）
首次配置	30~60 分钟	10 秒
首次编译	1~2 小时	3~5 分钟
GPU 依赖	必须 OpenGL / ES 3.1	不需要
项目体积	~5 GB	~250 MB
IDE 支持	无	Visual Studio 原生

二、快速开始

2.1 环境要求

组件	要求	说明
操作系统	Windows 10/11 x64	---
编译器	Visual Studio 2022 及以上	Community 免费版，勾选"使用 C++ 的桌面开发"
CMake	≥ 3.16	VS 2022 及以上自带

⚠️ 不需要：Python、CUDA、OpenGL、Docker、MSYS2。所有依赖已预编译打包。

2.2 三步运行

bash 复制代码

# 第一步：克隆
git clone https://github.com/lazyboooooy/hair_seg-cmake.git
cd hair_seg-cmake

# 第二步：编译
cmake -B build -S .
cmake --build build --config Release

# 第三步：运行
cd build/Release
./hair_segmentation_cpu.exe

摄像头自动打开，检测到头发后按默认蓝色渲染。按 ESC 退出。

为什么默认启动摄像头？ 配置文件 hair_segmentation_config.ini 中 [video] input = 默认为空，程序检测到没有指定视频文件后自动打开摄像头 0。

2.3 配置文件详解

编辑 exe 同目录下的 hair_segmentation_config.ini，改动即时生效：

ini 复制代码

[paths]
resource_root_dir = resource
graph_config = graphs/hair_segmentation_desktop_live.pbtxt

[video]
input =                         # 视频文件路径（留空用摄像头）
output =                        # 输出 MP4（预留）

[color]
# 发色 RGB（0-255），默认蓝色
r = 0
g = 0
b = 255

[execution]
num_threads = 2                 # TFLite 推理线程（0 = 自动）
xnnpack_enable = true           # XNNPACK SIMD 加速

配置优先级：命令行参数 > INI 文件 > 默认值。

2.4 发色预设

颜色	R	G	B	视觉效果
蓝色（默认）	0	0	255	纯净蓝发
红色	255	0	0	鲜艳红发
粉色	255	105	180	柔和粉发
金色	255	215	0	亮丽金发
紫色	128	0	128	深邃紫发
绿色	0	255	0	个性绿发

2.5 命令行参数

参数	说明
`--config_file=D:/my.ini`	自定义配置文件路径
`--input_video_path=D:/test.mp4`	视频文件路径
`--resource_root_dir=D:/resource`	资源目录

三、管线架构

3.1 数据流

复制代码

摄像头帧 (OpenCV)
  → FlowLimiterCalculator（限流：同时只飞 1 帧）
  → ImageTransformationCalculator（缩放至 512×512，STRETCH 模式）
  → PreviousLoopbackCalculator（回环上一帧分割掩码）
  → ColorConvertCalculator（RGBA 掩码 → 单通道灰阶掩码）
  → SetAlphaCalculator（掩码嵌入当前帧 Alpha 通道 → RGBA 4 通道）
  → TfLiteConverterCalculator（图像 → TFLite 张量，max_num_channels=4）
  → TfLiteInferenceCalculator（512×512 推理，XNNPACK 加速）
  → TfLiteTensorsToSegmentationCalculator（张量 → 掩码，时序融合 0.9）
  → RecolorCalculator（按 INI 配置的 RGB 渲染发色到原图）
  → 输出帧 (OpenCV imshow)

3.2 核心机制

FlowLimiterCalculator（限流）：确保管线内同时只有 1 帧在处理，杜绝帧积压和内存膨胀。

PreviousLoopbackCalculator（掩码回环） ：将上一帧的分割掩码缓存，在下一次推理时通过 SetAlphaCalculator 嵌入当前帧的 Alpha 通道。这使得模型输入为 RGBA 4 通道（RGB + 前帧掩码），模型可以利用前一帧的分割结果来引导当前帧的预测。

时序融合（Temporal Fusion） ：TfLiteTensorsToSegmentationCalculator 解码当前帧的 2 通道分割张量后，将其与上一帧掩码按 0.9 : 0.1 的比例加权融合：

复制代码

当前掩码 = 0.1 × 当前模型输出 + 0.9 × 上一帧掩码

0.9 的高融合比例使分割边缘在帧间平滑过渡，大幅减少闪烁。这是 MediaPipe hair_segmentation 管线相比单帧语义分割方案的独有优势。

3.3 10 个管线组件一览

组件	类型	功能
FlowLimiterCalculator	核心	背压控制，管线内最多 1 帧
ImageTransformationCalculator	图像	缩放至 512×512（STRETCH 模式）
PreviousLoopbackCalculator	核心	缓存前帧掩码，替换时间戳后回环
ColorConvertCalculator	图像	RGBA → 单通道灰阶掩码
SetAlphaCalculator	图像	掩码嵌入 Alpha 通道，生成 RGBA 输入
TfLiteConverterCalculator	TFLite	图像 → TFLite 张量（max_num_channels=4）
TfLiteCustomOpResolverCalculator	TFLite	注册自定义算子解析器
TfLiteInferenceCalculator	TFLite	CPU 推理（XNNPACK 加速）
TfLiteTensorsToSegmentationCalculator	工具	2 通道张量 → 分割掩码 + 时序融合
RecolorCalculator	工具	按 RGB 颜色渲染发色到原图

四、分割模型

4.1 模型规格

参数	值
架构	语义分割（Encoder-Decoder）
输入尺寸	512×512 RGBA（4 通道）
输入通道含义	RGB（当前帧）+ Alpha（前帧掩码）
输出	2 通道（头发 / 背景）
时序融合比例	0.9（combine_with_previous_ratio）
量化	FP32（全精度）
模型大小	782 KB

4.2 为什么是 512×512

头发分割属于像素级语义分割任务，不同于人脸检测只需要回答"有没有、在哪"。分割模型需要为每个像素分配类别标签（头发/背景），输入分辨率直接决定分割边界的精细度。512×512 的输入尺寸使模型能够捕捉发丝的细节纹理，输出高质量的头发轮廓掩码。

4.3 为什么是 4 通道 RGBA

标准 RGB 输入只能提供当前帧的色彩信息。通过 SetAlphaCalculator 将前帧掩码嵌入 Alpha 通道，模型同时获得：

RGB 通道：当前帧的视觉信息（颜色、纹理、边缘）
Alpha 通道：前一帧的分割结果（"上一帧哪里是头发"）

这种设计让模型具备时序感知能力------即使当前帧的某些头发区域因光照或运动而难以分辨，前帧的掩码信息也能引导模型做出正确预测。这是 MediaPipe hair_segmentation 区别于普通语义分割模型的核心设计。

五、与 face_mesh / face_detection 的横向对比

5.1 规模对比

指标	face_detection	face_mesh	hair_segmentation
源码文件数	~130 个 .cc	~150 个 .cc	~100 个 .cc
Proto 文件数	~25 个	~30 个	~18 个
计算子图	5 个	12 个	0
自定义算子	4 个	6 个	0
模型数	1	3	1
INI 配置项	~10	~12	~7
编译时间（增量）	~30 秒	~40 秒	~20 秒

hair_segmentation 是三个项目中最精简的------零子图、零自定义算子，使其成为理解 MediaPipe CalculatorGraph 工作机制的最佳入门项目。

5.2 适用场景分工

需求	推荐项目	理由
人脸检测 / 计数 / 位置追踪	face_detection	225 KB 模型，极简
面部捕捉 / 虚拟主播 / 表情分析	face_mesh	478 关键点，虹膜定位
虚拟染发 / 美颜发色 / AR 特效	hair_segmentation	时序融合平滑，发色实时可调
移动端直接集成	Google ML Kit	原生 SDK

六、性能实测

6.1 测试环境

项目	配置
CPU	Intel Core i7-12700H（14 核 20 线程，P-core 4.7 GHz）
内存	16 GB DDR5-4800
OS	Windows 11 Pro
编译器	MSVC 2022，Release /O2 /arch:AVX2
TFLite 后端	XNNPACK（SSE4.1 + AVX2 自动调度）
推理线程	2 线程

6.2 逐帧耗时

阶段	耗时（ms）	占比	说明
帧捕获 + BGR→RGB	1~3	~8%	摄像头 grab/retrieve + 色彩转换
ImageFrame 包装	1~2	~5%	`cv::Mat` → `ImageFrame` 内存拷贝
图像缩放（→ 512×512）	1~2	~5%	STRETCH 模式，无额外插值开销
掩码嵌入（RGBA 合成）	0.5~1	~3%	SetAlphaCalculator Alpha 通道写入
TFLite 推理（512×512）	10~20	~55%	计算最密集的阶段
分割解码 + 时序融合	2~5	~12%	2 通道解码 + 0.9 加权平滑
发色渲染	2~4	~12%	RecolorCalculator 逐像素着色
单帧总计	16~34	100%

6.3 整体指标

指标	数值
实时帧率	20~30 FPS
内存占用	~160 MB
CPU 占用	25~35%（i7-12700H）
可执行文件	6.8 MB
模型大小	782 KB

推理耗时与画面中头发占比无明显关联------512×512 全图推理的特性使得每帧计算量几乎恒定，帧率波动小，体验稳定。

6.4 与同类方案对比

方案	分割精度	CPU FPS	时序平滑	模型大小	自定义发色	构建难度
本项目	高	20~30	✅ 0.9 融合	782 KB	✅ INI 热配置	极低
MediaPipe 原版	高	20~30	✅	782 KB	❌ 需改 pbtxt	极高
OpenCV GrabCut	中	5~10	❌	无模型	❌	低
传统颜色阈值	低	60+	❌	无模型	❌	低

七、项目目录结构

复制代码

hair_segmentation/
├── CMakeLists.txt                            # CMake 构建配置（C++17, MSVC）
├── README.md / README_EN.md                  # 中英文文档
├── LICENSE                                   # Apache 2.0
├── demo/
│   └── hair_seg.gif                          # 运行效果图
├── src/
│   ├── main.cc                               # 入口：图加载、摄像头、发色替换
│   ├── glog_config.h                         # GLog 预包含头文件
│   └── mediapipe/
│       ├── abseil_log/                       # Abseil 日志桩
│       ├── calculators/                      # 计算器（core/image/tensor/tflite/util）
│       ├── framework/                        # 图执行引擎、包管理
│       ├── gpu/                              # GPU 缓冲管理（Image 类型，无 OpenGL）
│       ├── tflite_kernels/                   # TFLite 内部符号补齐
│       └── util/tflite/                      # OpResolver、算子注册
├── resource/
│   ├── hair_segmentation_config.ini          # 运行时配置文件
│   ├── graphs/
│   │   └── hair_segmentation_desktop_live.pbtxt  # 计算图（单文件，无子图）
│   └── mediapipe/models/
│       └── hair_segmentation.tflite          # 分割模型（782 KB）
├── 3rdparty/                                 # 预编译第三方依赖（~240 MB）
│   ├── tflite/  opencv/  protobuf/  abseil/
│   ├── XNNPACK/  eigen/  flatbuffers/
│   └── ...
└── cmake/
    ├── protoc.exe                            # Protocol Buffer 编译器
    └── generate_protos.bat                   # Proto 编译脚本

八、常见问题排查

Q1: 双击 exe 窗口一闪就退出

在命令行运行查看错误信息：

bash 复制代码

cd build/Release
./hair_segmentation_cpu.exe

错误信息	原因	解决方案
`Cannot open webcam (camera 0)`	摄像头被占用	关闭微信/腾讯会议/浏览器等占用摄像头的程序
`Resource not found: graphs/...`	resource/ 目录缺失	检查 `build/Release/resource/`，重新执行 `cmake --build`
`Could not load config`	INI 文件缺失	检查 `build/Release/hair_segmentation_config.ini`
`protoc not found`	杀毒软件误删 `cmake/protoc.exe`	从 Windows Defender 恢复，或下载 protoc-3.21.12

Q2: 画面卡顿，FPS 低于预期

ini 复制代码

[execution]
num_threads = 4        # 增加推理线程
xnnpack_enable = true  # 确认 XNNPACK 已启用

也可以在任务管理器中将 hair_segmentation_cpu.exe 的 CPU 优先级设为"高"。

Q3: 分割边缘闪烁

时序融合已内置 0.9 平滑系数，正常情况下闪烁很轻微。如果仍有明显闪烁，可能是以下原因：

摄像头光线不足 → 提高环境亮度
人物移动过快 → 正常现象，时序融合需要 2~3 帧收敛
头发与背景颜色相近 → 模型区分能力下降

Q4: 编译报错 "Cannot open include file: 'Eigen/Core'"

Eigen3 目录联结创建失败：

bash 复制代码

# 手动创建联结
mklink /J "build\generated\third_party\eigen3\Eigen" "3rdparty\eigen\include\Eigen"

# 如果 mklink 不可用，手动拷贝
xcopy /E /I "3rdparty\eigen\include\Eigen" "build\generated\third_party\eigen3\Eigen"

Q5: OpenCV DLL 缺失

bash 复制代码

copy 3rdparty\opencv\bin\opencv_world3410.dll build\Release\

九、3rdparty 依赖树

所有第三方依赖预编译打包，实现一次性下载、离线编译：

复制代码

3rdparty/
├── tflite/          (94 MB)    TensorFlow Lite 推理引擎
├── opencv/          (62 MB)    OpenCV 3.4.10（仅 world 模块）
├── protobuf/        (36 MB)    Protocol Buffers 3.21.12
├── abseil/          (18 MB)    Abseil C++ LTS 20230125
├── XNNPACK/         (3.7 MB)   SIMD 推理加速
├── eigen/           (仅头文件)   Eigen 3.4.0（模板库）
├── flatbuffers/     (1.2 MB)   序列化
├── cpuinfo/         (0.8 MB)   CPU 特性检测（SSE/AVX）
├── pthreadpool/     (0.3 MB)   线程池
├── farmhash/        (0.1 MB)   哈希函数
├── ruy/             (0.5 MB)   矩阵乘法微内核
├── fft2d/           (0.2 MB)   2D FFT
├── FP16/            (0.1 MB)   半精度浮点
├── FXdiv/           (0.05 MB)  快速整数除法
├── gemmlowp/        (0.3 MB)   低精度 GEMM（预留）
└── abseil_extra_obj/(1.5 MB)   日志符号桩

hair_segmentation 的依赖精简策略与 face_mesh 一致：头文件 3000+ → 652、Proto 50+ → 18、计算器 100+ → 10。由于无需子图和自定义算子，精简效果最显著。

十、局限性

局限	影响	改进方向
固定 512×512 输入	非正方形画面有轻微拉伸	改为 LETTERBOX 缩放模式
仅单人场景	多人会被分割为同一头发区域	先做实例分割再分别渲染
深色/短发的边缘精度	与背景对比度低时边界模糊	模型微调 + 边缘细化后处理
仅 Windows	不支持 Linux/macOS	替换平台 API
无视频输出	MP4 写入尚未实现	集成 OpenCV VideoWriter

十一、总结

三项目选型建议：

需求	推荐
人脸检测 / 计数	face_detection-cmake
面部捕捉 / 表情分析 / AR 特效	face_mesh-cmake
虚拟染发 / 发色渲染 / 美颜	hair_seg-cmake（本项目）

hair_segmentation 是三个 MediaPipe 解耦项目中最简洁的一个：无子图、无自定义算子、仅 1 个模型、7 个 INI 配置项。它的价值在于：

时序融合是区别于所有单帧分割方案的核心优势------0.9 平滑系数让发色渲染结果在帧间丝滑过渡
发色热配置让换色像改 RGB 数值一样简单，无需重新训练或编译
作为学习项目，它的扁平管线架构比 face_mesh 的多层子图更容易理解 MediaPipe CalculatorGraph 的工作方式

开源地址：https://github.com/lazyboooooy/hair_seg-cmake

参考文献

Lugaresi C, Tang J, Nash H, et al. MediaPipe: A Framework for Building Perception Pipelines . arXiv:1906.08172, 2019.
Google. MediaPipe Hair Segmentation . MediaPipe Documentation
Google. XNNPACK: High-efficiency Floating-point Neural Network Inference Operators . GitHub
Sandler M, Howard A, Zhu M, et al. MobileNetV2: Inverted Residuals and Linear Bottlenecks . CVPR 2018. arXiv:1801.04381
Google. TensorFlow Lite --- ML for Mobile and Edge Devices . TensorFlow Lite
