随着大模型与人工智能（AI）算力的爆发式增长，AI服务器、NVLink高速互联以及万兆光模块的需求迎来了前所未有的井喷。在这场算力军备竞赛中，人们往往将目光聚焦在GPU、TPU和HBM显存等核心芯片上。然而，在动辄数百G甚至上T的数据吞吐网络背后，有一个默默无闻却决定全局成败的"隐形功臣"------差分晶振。
AI服务器内部布线极其密集，电磁环境空前复杂。如何保证海量数据在高速传输中不失真、不上报误码？这对抗干扰能力极强的高频、低抖动钟振提出了近乎极限的技术挑战。
一、 为什么AI服务器必须抛弃传统晶振，首选差分振荡器？
在传统的消费级电子中，单端单线传输的普通有源振荡器（如CMOS输出）十分常见。但在大算力、高频段的超算服务器中，单端信号极易受到主板上其他高频走线的串扰，且自身也会产生较大的电磁辐射（EMI）。
差分晶振则采用了截然不同的"双线互补"原理：它同时输出两个相位相反（差 180°）的信号（通常为 LVPECL、LVDS 或 HCSL 输出）。接收端通过计算这两个信号的压差来还原时钟脉冲。
- 超强抗共模干扰：外界的电磁噪声如果同时耦合到这两根线上，在相减的过程中就会被自然抵消。
- 极高的传输速率：由于摆幅小、翻转快，差分信号可以轻松飙到100MHz、156.25MHz 甚至312.5MHz、625MHz以上的高频，完美适配百G/千G光模块和高速总线。
二、 解码AI算力时钟的核心指标：抖动（Jitter）
在高速串行总线（如 PCIe 5.0 / PCIe 6.0）的技术规范中，"相位抖动（Phase Jitter）"是衡量时钟源好坏的第一标准。抖动，通俗来说就是时钟脉冲在时间轴上的"颤抖"。
- 在超高速传输中，时钟每颤抖一下，数据采样的窗口就会变窄。
- 如果晶振的相位抖动过大，就会直接导致高速通道关闭、网络丢包、大模型训练中断甚至服务器死机。
目前，最前沿的AI服务器硬件设计要求差分振荡器的RMS相位抖动必须控制在100fs（飞秒，即 10-13秒） 甚至50fs以内。这要求晶振原厂在石英晶片的切型工艺、半导体IC的噪声控制上具备深厚的技术积淀。
三、 晶科鑫SJK：打造AI算力中心的高可靠时钟矩阵
面对大算力时代的严苛要求，国内老牌频控器件原厂晶科鑫（SJK）前瞻布局，推出了专为 AI 服务器、高性能计算（HPC）及高速光模块量身定制的差分晶振解决方案：

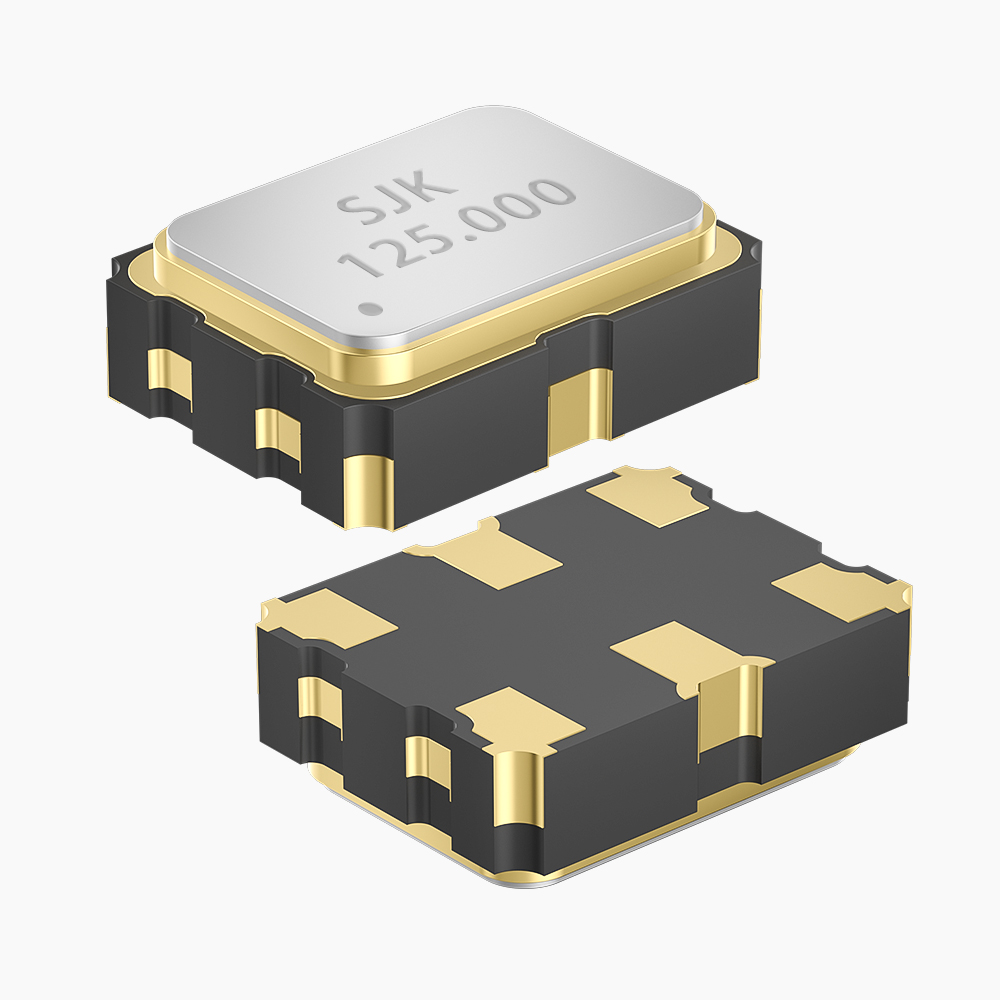

- 极低相噪与超低抖动 ：SJK 差分系列有源晶振，在 156.25MHz 等核心频点下，RMS 相位抖动可低至 0.1ps (100fs) Typ.，完全满足 PCIe 5.0/6.0 及以太网 800G 光模块的严苛时钟预算。
- 多元化输出模式：全线支持LVPECL、LVDS、HCSL等主流高速差分电平，完美兼容国内外主流GPU、FPGA及网络交换芯片。
- 主流小封装现货：提供2016、2520、3225等行业标准标准封装，助力大算力板卡实现更紧凑的布线设计（Layout）。
- 高基频设计：RMS相位抖动更低，频率高，适配未来更高的带宽需要。高基频产品频率最高可达312.5MHz和625MHz，完成适配于800G、1.6T、3.2T、6.4T等未来高速通信的应用。相位抖动最低可达25fs。
原厂专家级FAE支持 ：大算力系统的时钟树（Clock Tree）设计复杂，晶科鑫（SJK）不仅提供高品质的器件，更能为您提供专业的信号完整性测试、电路匹配与仿真支持。欢迎访问晶科鑫国内官网，一键获取完整Datasheet(规格书)并免费申请高性能差分晶振现货样品。
