短文标题： PWM 调压调速，H桥换向：直流电机四象限控制
你有没有想过一个问题：想让直流电机不仅转得快慢可调，还要能正转、反转、急停，怎么用一套电路实现？PWM调压调速 + H桥换向 。这就是直流电机的四象限控制。PWM调速原理，直流电机转速与平均电压成正比。
- 占空比100%：全速
- 占空比50%：半速
- 占空比0%：停止
PWM频率选择：低频（<1kHz）电机抖动、人耳听到啸叫；中频（10kHz~20kHz）静音，主流选择；高频（>50kHz）开关损耗增加，效率下降。电机的机械惯性对高频PWM响应不足，实际有效的是平均电压。

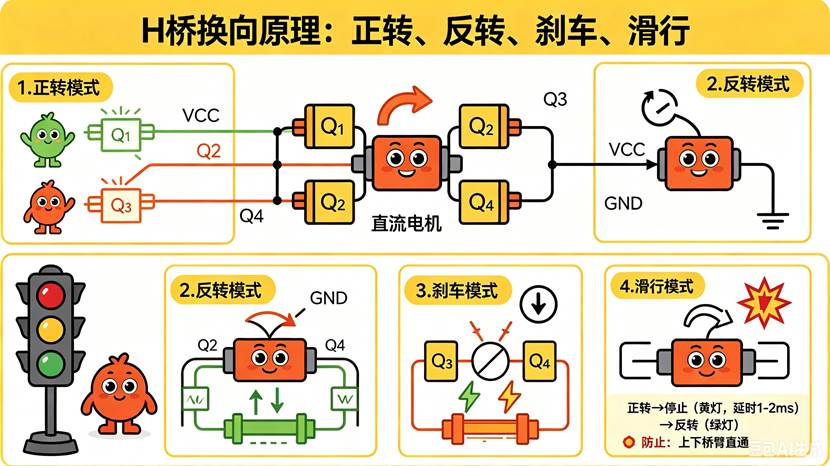

**H桥换向原理，**H桥由4个开关管（MOS管）组成：Q1左上、Q2右上、Q3左下、Q4右下。
- 正转：Q1和Q4导通，电流 VCC→Q1→电机→Q4→GND
- 反转：Q2和Q3导通，电流 VCC→Q2→电机→Q3→GND
- 刹车（反接制动）：Q3和Q4导通，电机两端短路，惯性产生的反电动势形成制动扭矩
- 滑行：所有管关断，电机自由停止
正转和反转的电流方向相反，通过不同对角的开关导通实现。调速+换向组合，
- 正转调速：Q1常开，Q4接PWM，Q2/Q3关
- 反转调速：Q2常开，Q3接PWM，Q1/Q4关
换向时不能直接切换：正转切换到反转时，应先关断所有管，等待电流衰减（延时1-2ms，确保MOS管完全关断），再按反转模式导通，防止上下桥臂直通烧管。

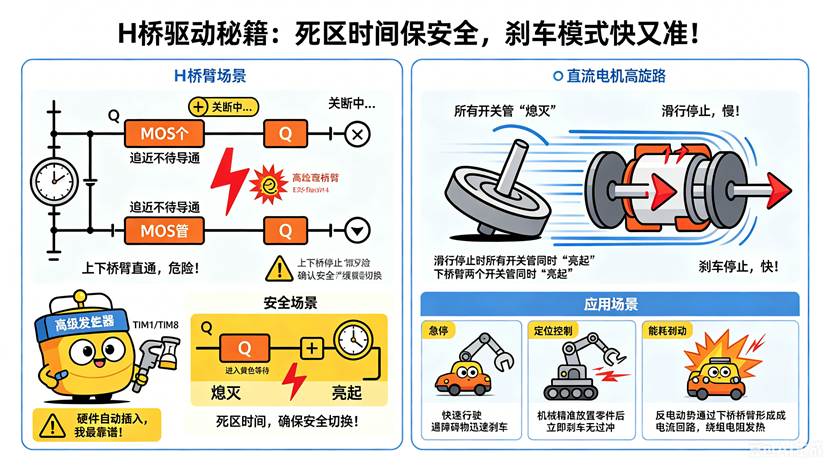

死区时间的重要性， H桥驱动中，上下桥臂不能同时导通。MOS管关断需要时间（几十到几百纳秒）。死区时间：在上管关断后，等待一段时间再导通下管，确保上管已完全关断。高级定时器（TIM1/TIM8）内置死区发生器，硬件自动插入死区，无需软件操心。
**刹车模式的应用,**刹车（下桥臂同时导通）比滑行停止快得多，适合急停、定位控制、紧急制动。
- 急停：瞬间刹车
- 定位控制：位置到达后刹车，防止过冲
- 能耗制动：刹车时电机变成发电机，反电动势通过下桥臂形成电流回路，能量在绕组电阻上消耗

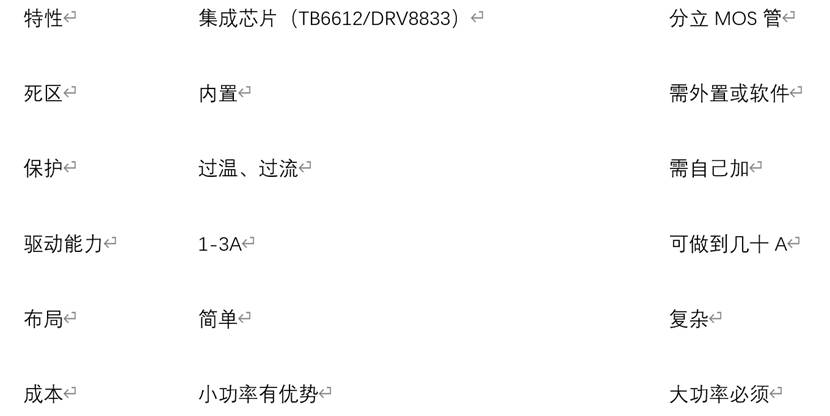

集成H桥芯片 vs 分立MOS管
小功率选集成芯片，大功率选分立MOS管+栅极驱动IC。

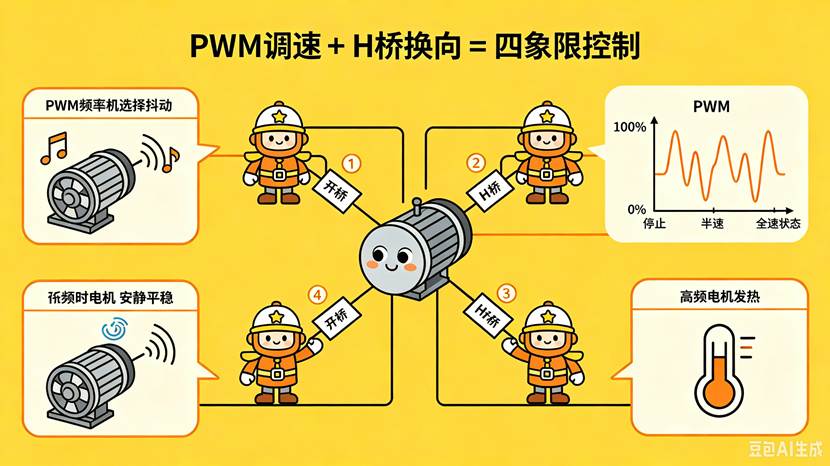

这个故事的启示，PWM调压 + H桥换向 = 直流电机四象限控制。 PWM控制"多快"，H桥控制"哪边"。两者结合，电机指哪转哪，快慢由人。写在最后， 直流电机控制不是简单的"通电就转"。PWM调速度，H桥换方向，刹车急停。三招合一，电机乖乖听话。
（本文灵感源于于振南《新概念ARM32单片机》教程第6.12节"PWM电机调速与H桥控制"。）
