【计算机视觉】OpenCV 模板匹配银行卡数字识别---下

文章目录

前言
信用卡图像处理
矩形内核
顶帽运算（TopHat）提取数字特征
闭运算降噪与轮廓闭合处理
银行卡数字区域轮廓筛选与定位
基于长宽比、尺寸阈值筛选数字区域
单组数字拆分与逐字模板匹配识别
数字尺寸统一归一化处理
识别结果绘制
卡号拼接与卡种匹配输出

前言

在上篇教程中，我们已经完成了项目环境搭建、工具脚本封装、数字模板图预处理、0-9数字模板提取存储的全部核心操作，成功将标准模板图中的十个数字拆解为独立、统一尺寸的数字样本字典，为后续真实银行卡数字识别搭建了核心模板库。

本篇作为项目下篇核心实战内容，将重点讲解真实银行卡图像的全套图像处理流程、数字区域精准定位、单数字拆分、模板匹配识别、结果可视化输出全链路逻辑。全程延续零基础友好的讲解风格，逐行拆解代码原理、图像处理底层逻辑、参数设置依据，让大家不仅能跑通代码，更能理解每一步图像变换的意义，彻底掌握OpenCV模板匹配数字识别的核心思路。

信用卡图像处理

不同于干净的标准模板图，真实银行卡图片存在背景复杂、光线不均、底色干扰、纹理杂乱等问题，直接轮廓检测无法精准提取数字，因此需要通过缩放、灰度转换、形态学运算、二值化层层优化图像质量，凸显数字特征，弱化背景干扰。

完整代码：

c 复制代码

image = cv2.imread(args['image'])
cv_show('image',image)
image = myutils.resize(image,width=300)
gray = cv2.cvtColor(image,cv2.COLOR_BGR2GRAY)
cv_show('gray',gray)

rectKernel = cv2.getStructuringElement(cv2.MORPH_RECT,(9,3))
sqKernel = cv2.getStructuringElement(cv2.MORPH_RECT,(5,5))
tophat = cv2.morphologyEx(gray,cv2.MORPH_TOPHAT,rectKernel)
cv_show('tophat',tophat)

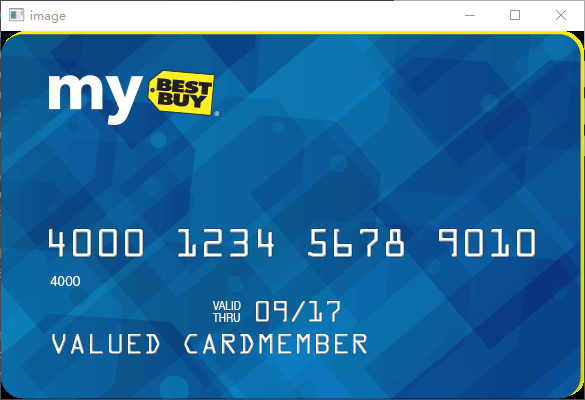

首先读取图片，从命令行参数中读取我们传入的待识别银行卡图片，此时读取的图像包含完整的色彩、背景、文字、图案所有信息，是原始未处理的图像。

c 复制代码

image = cv2.imread(args['image'])
cv_show('image',image)

然后进行图像预处理，真实银行卡图片像素尺寸大小不一，有的原图分辨率过高、像素冗余，有的尺寸过小特征模糊，统一将图像宽度缩放至300像素，高度按比例自适应缩放。

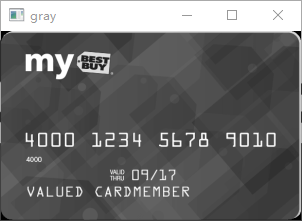

然后再进行灰度图展示

c 复制代码

image = myutils.resize(image,width=300)
gray = cv2.cvtColor(image,cv2.COLOR_BGR2GRAY)
cv_show('gray',gray)

我们调用的是先前封装好的脚本myutils.py中的resize函数，它可以统一输入图像尺寸，避免因图像大小差异导致轮廓检测阈值失效；压缩冗余像素，减少代码运算量，提升程序运行速度；标准化数字像素大小，匹配我们提前设定的数字模板尺寸，保证后续模板匹配精度。

myutils.py中的resize函数：

c 复制代码

def resize(image,width=None,height=None,inter=cv2.INTER_AREA):
    dim=None
    (h,w)=image.shape[:2]
    if width is None and height is None:
        return image
    if width is None:
        r=height/float(h)
        dim=(int(w*r),height)
    else:
        r=width/float(w)
        dim=(width,int(h*r))
    resized=cv2.resize(image,dim,interpolation=inter)
    return resized

运行结果图：

矩形内核

形态学运算是OpenCV处理二值图像、提取目标特征、降噪的核心手段，而结构核（Kernel）是形态学运算的核心载体，所有的膨胀、腐蚀、开运算、闭运算、顶帽运算都需要依靠自定义结构核完成。

c 复制代码

rectKernel = cv2.getStructuringElement(cv2.MORPH_RECT,(9,3))
sqKernel = cv2.getStructuringElement(cv2.MORPH_RECT,(5,5))

rectKernel = (9,3)矩形核，长宽比接近3:1的横向矩形结构核，专门适配银行卡数字的形态------银行卡数字为横向排列、细长矩形形态。

sqKernel = (5,5)正方形核，标准正方形结构核，尺寸更小、更规整，主要用于后期精细化降噪、闭合微小轮廓缺口，填补数字边缘的细微断裂，同时不会破坏数字整体形态。

顶帽运算（TopHat）提取数字特征

顶帽运算是形态学高级运算。公式：顶帽图像 = 原图 - 开运算图像。

c 复制代码

tophat = cv2.morphologyEx(gray,cv2.MORPH_TOPHAT,rectKernel)
cv_show('tophat',tophat)

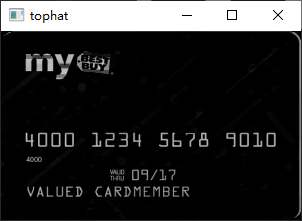

顶帽运算可以剔除大面积均匀背景，只保留数字、文字、细小纹理等高亮细节特征。

闭运算降噪与轮廓闭合处理

我们要知道原理：

膨胀操作：填补数字边缘的细微缺口、断裂，让数字轮廓完整连续；

腐蚀操作：还原数字整体尺寸，避免膨胀导致数字轮廓过度放大、粘连；

闭运算（MORPH_CLOSE）的运算逻辑：先膨胀、后腐蚀。

c 复制代码

closeX = cv2.morphologyEx(tophat,cv2.MORPH_CLOSE,rectKernel)
cv_show('closeX',closeX)
thresh = cv2.threshold(closeX,0,255,cv2.THRESH_BINARY | cv2.THRESH_OTSU)[1]
cv_show('thresh',thresh)
thresh = cv2.morphologyEx(thresh,cv2.MORPH_CLOSE,sqKernel)
cv_show('close2',thresh)

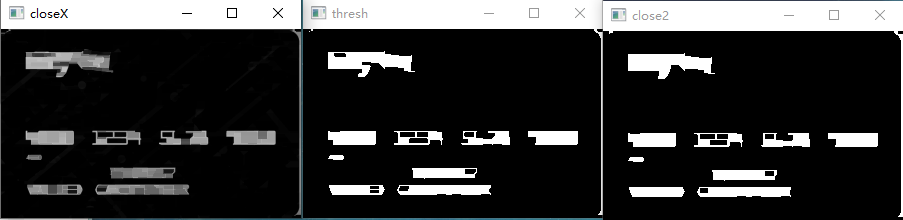

先对顶帽运算的结果图进行闭运算，然后对结果图进行二值化处理，在对二值化处理后的图片在进行一次闭运算，将图片中的空缺补齐。

银行卡数字区域轮廓筛选与定位

经过全套预处理后，图像中仅保留卡号、少量文字轮廓，接下来我们需要通过轮廓检测+特征筛选，精准定位出银行卡四组卡号数字区域，过滤掉有效期、银行名称、logo等无效轮廓。

c 复制代码

cnts = cv2.findContours(thresh,cv2.RETR_EXTERNAL,cv2.CHAIN_APPROX_SIMPLE)[-2]
cnts_img = img.copy()
cv2.drawContours(cnts_img,cnts,-1,(0,0,255),3)
cv_show('cnts_img',cnts_img)

cv2.RETR_EXTERNAL只检测图像最外层轮廓，忽略所有嵌套子轮廓。银行卡数字是实心区域，内部无嵌套轮廓，该参数可以过滤掉无效内层轮廓，减少运算量；同时cv2.CHAIN_APPROX_SIMPLE压缩轮廓点，只保留轮廓拐点坐标，去除冗余像素点，精简轮廓数据，提升运算速度；

基于长宽比、尺寸阈值筛选数字区域

c 复制代码

locs = []
for c in cnts:
    (x,y,w,h) = cv2.boundingRect(c)
    ar = w/float(h)
    if 2.5<ar<4.0:
        if (40<w<55) and (10<h<20):
            locs.append((x,y,w,h))

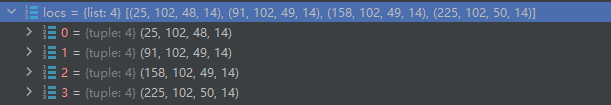

locs = sorted(locs,key=lambda x:x[0])
print(locs)

为每一个轮廓绘制最小外接矩形，返回矩形左上角坐标(x,y)、宽度w、高度h，通过这四个参数定义轮廓的几何尺寸。

银行卡的卡号是4位数字为一组，整体呈现细长矩形形态。经过大量实测，合法卡号组的长宽比固定在2.5~4.0之间。

结合缩放后图像的像素标准，限定宽度40-55像素、高度10-20像素，精准匹配四位数字组的像素尺寸，彻底过滤所有不符合尺寸的无效轮廓。

最后进行排序，关键字为x坐标，我们筛选出来的四个数字区域可以观察到，他的y，w，h变化都不是很大，只有x是有变化趋势的，所以选取x作为关键字。

单组数字拆分与逐字模板匹配识别

我们已经定位到四组卡号区域，每组包含4个数字，接下来需要拆分每组数字、提取单个数字、与模板库数字匹配、判定最优结果，完成最终的数字识别。

c 复制代码

output = []
for (gX,gY,gW,gH) in locs:
    groupOutput = []
    group = gray[gY - 5:gY + gH + 5,gX - 5 :gX + gW + 5]
    cv_show('group',group)
    group = cv2.threshold(group,0,255,cv2.THRESH_BINARY | cv2.THRESH_OTSU)[1]
    cv_show('group',group)
    digitCnts = cv2.findContours(group.copy(),cv2.RETR_EXTERNAL,cv2.CHAIN_APPROX_SIMPLE)[-2]
    digitCnts = myutils.sort_contours(digitCnts,method='left-to-right')[0]

通过坐标裁剪提取每组数字区域时，我们对坐标进行了上下左右5像素扩边。原因是：轮廓检测的外接矩形会紧贴数字边缘，容易裁剪丢失数字边缘像素，扩边5像素可以完整保留数字全貌，避免因裁剪缺失导致识别失败，同时不会引入多余干扰。

c 复制代码

    digitCnts = cv2.findContours(group.copy(),cv2.RETR_EXTERNAL,cv2.CHAIN_APPROX_SIMPLE)[-2]
    digitCnts = myutils.sort_contours(digitCnts,method='left-to-right')[0]

对每组4位数字的局部图像，再次进行外层轮廓检测，提取单个数字的轮廓。此时检测到的轮廓即为单个0-9数字的独立轮廓。

再次调用我们封装的sort_contours排序函数，对单数字轮廓从左到右排序，严格保证每组内4个数字的顺序与银行卡显示顺序一致。

数字尺寸统一归一化处理

c 复制代码

    for c in digitCnts:
        (x,y,w,h) = cv2.boundingRect(c)
        roi = group[y:y+h,x:x+w]
        roi = cv2.resize(roi,[57,88])
        cv_show('roi',roi)

上篇中我们将所有标准模板数字统一缩放为57*88像素，因此这里必须将检测到的真实银行卡单个数字，同样resize为宽57、高88的统一尺寸。

尺寸归一化是模板匹配识别成功的关键，如果尺寸不一致，匹配分数会完全失效，识别准确率直接归零。缩放后每个单数字roi图像，与模板库数字尺寸、维度完全对齐，可直接用于匹配计算。

c 复制代码

        scores = []
        for (digit,digitROI) in digits.items():
            result = cv2.matchTemplate(roi,digitROI,cv2.TM_CCOEFF)
            (_,score,_,_) = cv2.minMaxLoc(result)
            scores.append(score)
        groupOutput.append(str(np.argmax(scores)))

我们遍历上篇构建的digits模板字典，依次取出0-9的标准数字模板；执行模板匹配，得到匹配结果矩阵；然后提取匹配结果中的最小值、最大值、最小值坐标、最大值坐标，我们只需要最大匹配分数score。

找出分数列表中最大值对应的索引，该索引即为匹配度最高的数字（0-9）；将识别出的数字转为字符串，存入当前组的输出列表groupOutput，完成单个数字识别。

识别结果绘制

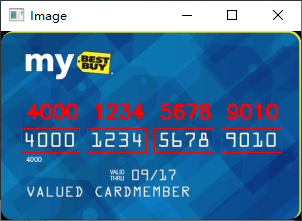

在原始银行卡图像上，为每一组识别完成的数字区域绘制红色矩形框，标记识别的目标位置，实现结果可视化。扩边绘制与前期图像裁剪扩边逻辑一致，完整包裹数字区域，标注清晰美观。线宽设置为1，不遮挡原始数字，同时标记明显。

同时将每组识别完成的4位数字拼接为字符串，绘制在对应数字区域的上方位置，方便直观查看识别结果。

c 复制代码

    cv2.rectangle(image,(gX - 5,gY - 5),(gX+gW+5,gY + gH+5),(0,0,255),1)
    cv2.putText(image,''.join(groupOutput),(gX,gY - 15),cv2.FONT_HERSHEY_SIMPLEX,0.65,(0,0,255),2)
    output.extend(groupOutput)

绘制坐标：区域上方15像素，字体大小0.65、颜色红色、线宽2。

卡号拼接与卡种匹配输出

c 复制代码

print("Credit Card Type:{}".format(FIRST_NUMBER[output[0]]))
print("Credit Card #: {}".format("".join(output)))
cv2.imshow(  "Image", image)
cv2.waitKey(0)

将四组数字的识别结果全部存入output列表，拼接为完整的16位银行卡卡号；根据开篇定义的FIRST_NUMBER字典，通过卡号第一位数字匹配银行卡类型，支持Visa、MasterCard、American Express、Discover Card四种主流卡种识别。

输出结果：

c 复制代码

Credit Card Type:Visa
Credit Card #: 4000123456789010
