一、移位相关问题
1.1 类型提升规则
- C语言中的类型提升 ：当对小于
int的类型（如uint8_t、uint16_t）进行算术运算时，它们会先被提升为int类型（32位），然后再执行运算。
1.2 移位运算注意事项
- 左右移位差异 ：移位时左边的0不影响计算，右边的0影响计算。例如：
0x01= 1（二进制0000 0001）0x10= 16（二进制0001 0000）
1.3 N位编码满量程值
- 公式正确性 ：N位数字编码的满量程值是 2^N - 1，不是 2^N。
- 原因分析 ：
- N位二进制能表示的数值范围是 0 到 2^N - 1，共有 2^N 个离散状态。
- 当编码值为最大值 2^N - 1 时，应输出物理量的满量程值。
- 映射公式的分母必须是 2^N - 1，而不是 2^N------否则永远达不到满量程输出。
- 实用提示：记得换算的时候多少位就是除以多少，不要照搬公式。
二、简称和符号含义
2.1 通信协议相关
FDCAN
- 全称：Flexible Data-rate Controller Area Network
- 中文：灵活数据速率控制器局域网络
- 说明：传统 CAN 协议的升级版，最主要的区别是波特率可以更高，单帧能携带的数据更多。
HSE
- 全称：High-Speed External
- 中文：高速外部时钟
- 说明 ：即板载晶振（如8MHz），是系统高精度基准源。 注意：确保CAN/EtherCAT波特率稳定的前提是必须启用HSE，而非内部RC振荡器。
PLL
- 全称：Phase-Locked Loop
- 中文：锁相环
- 说明：负责将HSE低频倍频至芯片主频（如72M~600MHz），直接决定 MCU 的运算速度。
PCLK
- 全称：Peripheral Clock
- 中文：外设时钟
- 说明：由系统主频分频后供给各种外设（如CAN、定时器、串口等），直接决定通信波特率和电机脉冲计数精度。
- 一句话总结：HSE 起振 → PLL 倍频出 SYSCLK（系统主频） → MCU 内核与 AHB 总线跑 SYSCLK → AHB 分频出 APB1/APB2 总线时钟 → APB 给外设供 PCLK（PCLK1 / PCLK2）

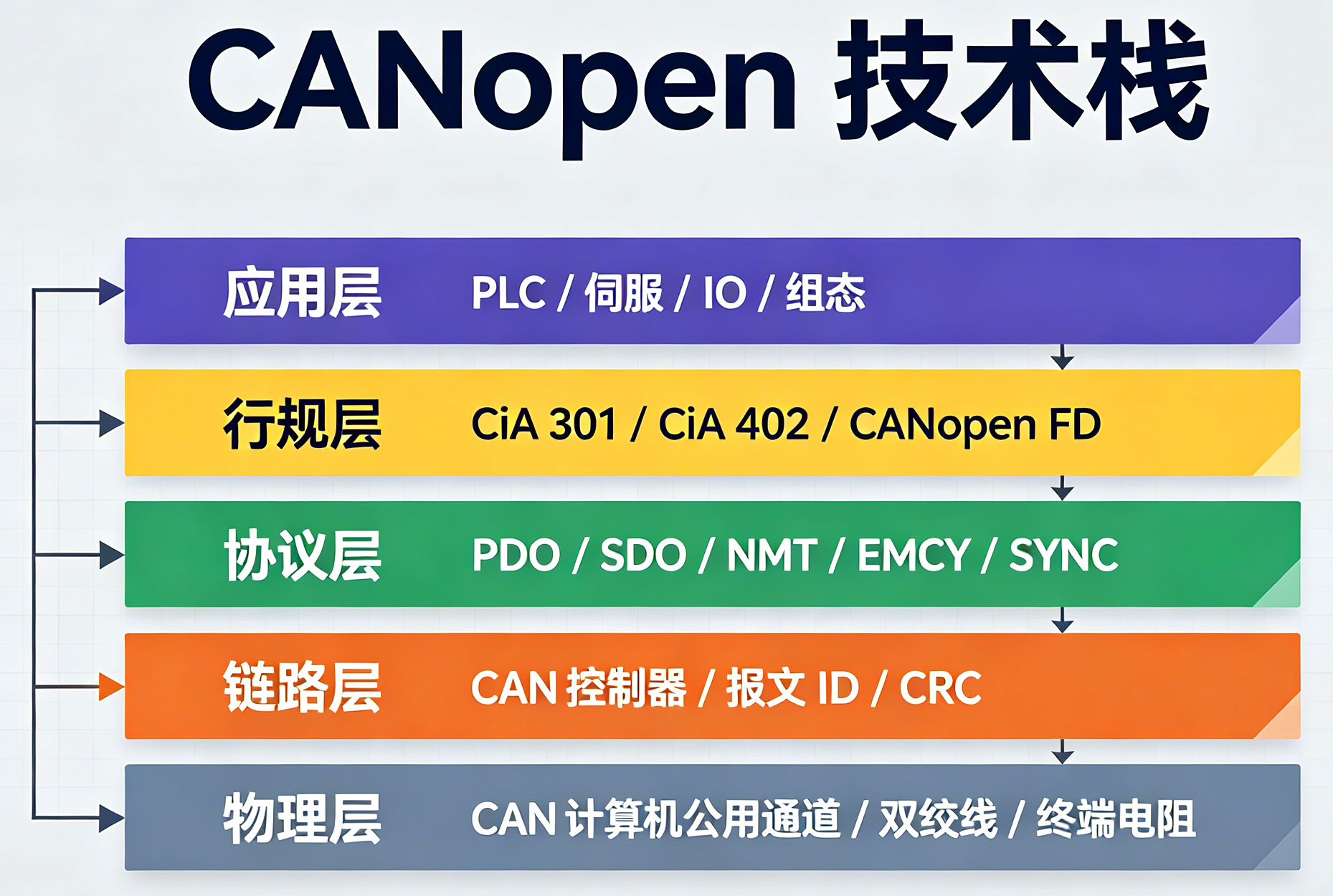

2.2 CANopen 相关术语
PDO
- 全称：Process Data Object
- 中文：过程数据对象
SDO
- 全称：Service Data Object
- 中文：服务数据对象
PDO vs SDO 对比表
| 特性 | PDO | SDO |
|---|---|---|
| 用途 | 实时控制数据（高频、周期性交换） | 非实时参数配置（低频、按需访问） |
| 传输方式 | 广播或周期轮询（无需确认） | 点对点请求/响应（需确认） |
| 实时性 | 微秒级延迟（严格同步） | 毫秒级延迟（异步） |
| 数据量 | 小数据块（如：1 字节 I/O 状态） | 大数据块（如：配置文件、参数表） |
| 可靠性 | 无重传机制（丢包需下一周期补偿） | 支持重传（确保数据完整） |
| 典型场景 | 电机位置控制、传感器读取 | 修改伺服参数、上传日志 |
cob_id
- 全称：Communication Object ID
- 中文：CANopen中的CAN ID
CoE
- 全称：CANopen over EtherCAT
- 说明 ：
- 速度提升：1Mbps → 100Mbps，通信周期从毫秒级提升至250μs级。
- CoE优点 ：
- ⚡ 同步：软件抖动 → 硬件分布式时钟，多轴同步误差从微秒级压缩至亚微秒级（<1μs）。
- 🔌 接线：手拉手菊花链加终端电阻 → 普通网线任意拓扑，单站掉线不影响整体通信。
- 📁 大文件：SDO 8字节低速分段传输 → 邮箱大包瞬间传输，固件升级极快。
- ✅ 组网：手动拨码设节点 → ESI自动扫描即插即用，免去繁琐的节点地址分配。
BRS
- 全称：BitRateSwitch
- 中文：FDCAN比特率切换
2.3 数学符号
- Π：这是希腊字母π（圆周率）
