导读 ：在战场或灾区的复杂电磁环境中，移动干扰器持续压制通信信号，地面IoT设备电量有限且分布不均。如何让多架无人机自主协同，一边躲避干扰、一边高效服务所有设备？本文介绍一种三层递进 的多智能体深度强化学习方法------MaDRL (Multi-agent Deep Reinforcement Learning)，在仿真中实现吞吐量从基线的0.32飙升至0.96，干扰失败率降低66%。
一、引子：当无人机遇上"不讲武德"的移动干扰器
想象这样一个场景：
一片500m×500m的区域内，散落着15个IoT传感器------有的负责监测温度，有的采集振动数据。它们的电池小得可怜，通信能力也参差不齐。天上飞着2架无人机 ，承担着"空中基站"的角色，需要飞到设备上空、选择合适的通信模式把数据收回来。
但问题来了------地面上还有一台移动干扰器，像个"捣蛋鬼"一样追着无人机跑，不断发射大功率干扰信号，导致通信信噪比骤降、数据包大量丢失。
更棘手的是：
- IoT设备有三种型号，各自擅长不同的通信方式（主动传输 vs 反向散射）
- 设备电量紧巴巴，充电和通信需要精打细算
- 无人机之间不能"打架"------既不能服务冲突，更不能空中碰撞
- 干扰器本身也会"累"，电量耗尽后要找RF源充电，充满后又回来捣乱
这正是**UAV-MaDRL项目（代号：Project SkyShield）**要解决的核心问题。
二、系统建模：六个角色一台戏

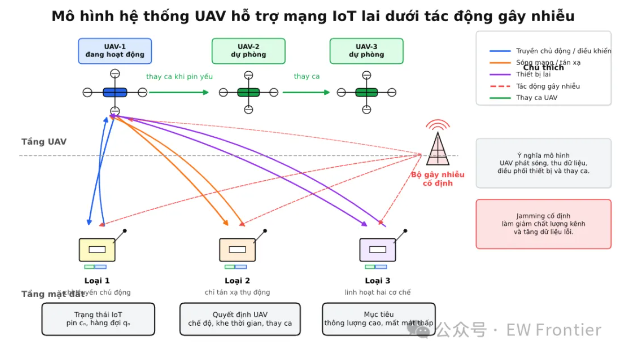

2.1 场景全貌
整个系统包含四类实体：
| 实体 | 角色 | 关键属性 |
|---|---|---|
| UAV（无人机）× 2 | 空中通信中继 | 固定高度100m，9方向移动（含悬停），覆盖半径50m |
| IoT设备 × 15 | 数据采集节点 | 3种类型，随机分布在500×500区域，各有数据队列和能量预算 |
| Jammer（干扰器）× 1 | 移动干扰源 | 移动速度约UAV的60%-100%，追踪最近无人机，有能量限制 |
| RF源 × 1 | 射频能量源 | 发射载波信号，其忙/闲状态决定信道可用性 |
2.2 IoT设备的三种"性格"
不是所有IoT设备都一样------系统设计了三种类型，各具特色：
Type 1 --- "主动传输型"
每时隙可主动发送2包数据，能耗仅1单位，但反向散射能力较弱（1包/时隙）。初始能量充沛（4-8），电池容量也大（15）。像"大胃王"，吃得多干得快。
Type 2 --- "反向散射型"双向均衡：主动传输和反向散射均为2包/时隙，但主动传输能耗加倍（2单位）。初始能量偏少（1-4），电池容量10。适合"蹭"RF源的载波信号做反向散射通信。
Type 3 --- "灵活双模型"两种模式各1包/时隙，主动传输能耗最高（3单位）。初始能量最低（0-2），电池容量仅6。最"拮据"但最灵活。
这种异构设计贴近真实物联网场景：不是所有设备都适合统一调度策略 。
2.3 六种通信模式
每个设备在每个时隙可选择以下模式之一：
| 模式 | 触
发条件 | 效果 |
|------|----------|------|
| idle （空闲） | 无 | 不通信，休眠省电 |
| harvest （能量收集） | RF信道忙 | 从RF源信号中采集能量充电 |
| backscatter （反向散射） | RF信道忙 + 有数据队列 | 利用环境RF信号反射传输数据，几乎不耗电 |
| active （主动传输） | RF信道闲 + 有能量 | 主动发送数据，能耗较高 |
| relay （中继） | --- | 占位模式，用于扩展场景 |
| avoid_jammer（远离干扰） | --- | 主动规避干扰器，获得安全奖励 |
这里有个精妙的设计：harvest和backscatter都依赖RF信道忙 ，而active需要信道闲 。这意味着设备需要根据RF源的状态动态切换模式------就像十字路口的红绿灯，不同相位通行不同方向的车流。
2.4 信道模型与传输成功概率
通信质量由**SINR（信号与干扰加噪声比）**决定：
L ( d ) = max ( d , 1 ) 2.2 L(d) = \max(d, 1)^{2.2} L(d)=max(d,1)2.2
P r x ( P , d ) = P L ( d ) P_{rx}(P, d) = \frac{P}{L(d)} Prx(P,d)=L(d)P
SINR = P s i g n a l N 0 + P j a m m e r ( d ) \text{SINR} = \frac{P_{signal}}{N_0 + P_{jammer}(d)} SINR=N0+Pjammer(d)Psignal
传输成功概率采用分段函数设计：当SINR高于门限时，成功概率为 SINR/(SINR+θ)；低于门限则趋近于零。这意味着距离越近、干扰越弱，传输越可靠。
2.5 干扰器的"智能"能量管理（创新点）
干扰器并非"无限火力"。项目新增了一个精巧机制：
- 干扰器最大能量50，初始满电
- 每步干扰消耗0.5能量
- 能量低于5时停止干扰，开始寻找RF源充电
- 导航算法：RSSI爬山法------比较当前与上一步的RSSI，信号增强则保持方向，减弱则随机转向
- 充至30后恢复干扰（迟滞机制，5←→30区间防止频繁振荡）
这模拟了真实对抗场景中的"打打停停"节奏，让模拟更加逼真。
三、方法论：从"乱撞"到"协作"的三级跳
3.0 为什么不用传统方法？
如果让无人机暴力搜索最优动作，动作空间有多大？
9种移动方向 × 16个可服务目标（15设备+无目标） × 6种通信模式 = 864维
这就是所谓的组合爆炸。传统Q-learning在这种空间下根本无法收敛。
研究团队设计了一条清晰的三层递进路线：
3.1 第一级：Flat DDQN（基准线）
💡 思路：直接用DDQN在864维原始动作空间中学习。
网络架构：集中式分解DDQN（Centralized-Factorized DDQN），所有UAV共享一个Q网络，通过UAV ID编码区分不同智能体。
结果 ：吞吐量仅 0.3242，与"纯主动传输"启发式方法（0.3278）几乎一样，远不如"反向散射优先"（0.8522）。
诊断 ：864维动作空间如同一片汪洋大海，智能体根本找不到有效的梯度信号。动作空间必须压缩。
3.2 第二级：Hierarchical DDQN（层次化动作抽象）
这是最关键的突破。
💡 核心思想 ：将864维原始动作抽象为10个高层策略动作，由基于规则的执行器（Executor）翻译为具体操作。
10个高层战略动作：
| # | 高层动作 | 含义 |
|---|---|---|
| 1 | IDLE_SAFE | 🛡️ 安全空闲，保存能量，远离危险 |
| 2 | SERVE_NEAREST_QUEUE | 📍 飞向最近有待发数据的设备 |
| 3 | SERVE_BEST_SINR | 📶 选择信道质量最优的设备服务 |
| 4 | PRIORITIZE_BACKSCATTER_TYPE23 | 🔄 优先Type2/3设备的反向散射（节能） |
| 5 | PRIORITIZE_ACTIVE_TYPE1 | ⚡ 优先Type1设备的主动传输（快速清空队列） |
| 6 | HARVEST_LOW_ENERGY | 🔋 为低电量设备收集RF能量 |
| 7 | AVOID_JAMMER | 🏃 远离干扰器，避免被干扰 |
| 8 | BALANCE_UNDERSERVED_IOT | ⚖️ 平衡服务：找出被忽视的设备优先服务 |
| 9 | HYBRID_BALANCED | 🔀 混合平衡策略，综合吞吐和公平 |
| 10 | HIGH_QUEUE_PRIORITY | 📊 追求高队列压力的设备，防止数据溢出丢包 |
执行器如何工作？
以 SERVE_NEAREST_QUEUE 为例：
- 扫描15个设备，找出有数据队列的
- 计算UAV到每个候选设备的距离
- 选择最近的设备作为目标
- 确定移动方向（指向目标设备的9方向之一）
- 判断通信模式：RF闲→主动传输，RF忙→反向散射
其他高层动作有各自的规则逻辑，共同将10维软决策翻译为精确的864维硬动作。
结果惊人 ：吞吐量从0.3242飙升至 0.9710，接近3倍提升！
结论：动作抽象是解决大规模动作空间的关键，将"该做什么"和"怎么做"解耦。
3.3 第三级：QMIX-Hierarchical（最终MaDRL方案）
Hierarchical DDQN虽然效果好，但它本质上还是独立学习------每个UAV只用自己的观测做决策，缺乏协同。
💡 QMIX核心思想：用一个混合网络（Mixer Network）将多个智能体的局部Q值组合为全局Q值，同时满足单调性约束，实现集中式训练、分布式执行（CTDE）。
QMIX架构：
┌─────────────┐
│ Q_tot (全局) │ ← 全局Q值
└──────┬──────┘
│
┌───────────┴───────────┐
│ QMixer 混合网络 │ ← 超网络生成非负权重
└───────────┬───────────┘
│
┌────────┴────────┐
┌────┴────┐ ┌────┴────┐
│ Q_uav1 │ │ Q_uav2 │ ← 每个UAV的局部Q值
└────┬────┘ └────┬────┘
│ │
┌────┴────┐ ┌────┴────┐
│AgentNet1│ │AgentNet2│ ← 共享权重的Agent Q网络
└─────────┘ └─────────┘关键机制：
- 单调性约束 ：
∂Q_tot / ∂Q_u ≥ 0，保证全局最优动作等价于各智能体贪心选择的组合 - 超网络：以全局状态为输入，动态生成混合权重，赋予"大局观"
- 集中式训练：训练时使用全局信息（所有设备状态、所有UAV位置）
- 分布式执行：推理时每个UAV只需本地观测 + 共享的Agent Q网络
网络参数配置：
| 参数 | 值 |
|---|---|
| 隐藏层 | 128, 128 |
| 混合嵌入维度 | 32 |
| 超网络隐藏维度 | 64 |
| 学习率 | 0.0005 |
| 折扣因子 γ | 0.99 |
| Double Q-learning | ✓ |
| 目标网络更新频率 | 每200步 |
观测空间与状态空间：
- 局部观测（每UAV）：97维（7维UAV自状态 + 6维×15设备状态）
- 全局状态（Mixer输入）：70维（3维度×2UAV + 4维度×15设备 + 2维度×1干扰器 + 2维全局信息）
3.4 奖励函数：八维权衡
全局共享奖励函数精心设计了8个分量：
R = + 1.0 × 成功数据包数 （吞吐量激励）
+ 0.2 × 避干扰bonus （安全激励）
- 2.0 × 丢包数 （丢弃惩罚，权重最高）
- 0.1 × 平均队列长度 （延迟压力）
- 0.01 × UAV能耗 （续航考量）
- 1.0 × 干扰失败数 （抗干扰指标）
- 5.0 × 碰撞数 （碰撞惩罚，最高优先级）
- 0.2 × (1 - Jain公平指数) （服务公平性）权重设计的考量：
- 碰撞惩罚权重5.0为最高------安全永远是第一位的
- 丢包惩罚2.0次之------数据完整性至关重要
- 公平性项引入Jain公平指数，防止某些设备被"遗忘"
四、实验结果：三级跳的数据验证
在2 UAV、15 IoT、1移动干扰器的Scenario 4中，各方法对比：
| 方法 | 吞吐量（包/帧） | 干扰失败率 ↓ | 公平性 ↑ |
|---|---|---|---|
| Random（随机策略） | 0.1075 | --- | --- |
| HTT-only（仅主动传输） | 0.3278 | --- | --- |
| Greedy SINR（贪心SINR） | 0.4783 | --- | --- |
| Backscatter-only（仅反向散射） | 0.8522 | --- | --- |
| Greedy Nearest（贪心最近） | 0.8977 | --- | --- |
| Flat DDQN | 0.3242 | 0.6093 | 0.1930 |
| Hierarchical DDQN | 0.9710 ⬆️ | 0.4403 | 0.4754 |
| QMIX-Hierarchical（3种子） | 0.9604 ± 0.0255 🏆 | 0.2056 ± 0.0744 ⬇️ | 0.5260 ± 0.0572 ⬆️ |
关键发现：
-
动作抽象是关键突破：Hierarchical DDQN将吞吐量从0.32提升到0.97，证明了10个高层动作的有效性。
-
QMIX带来协同增益 ：虽然QMIX的吞吐量略低于Hierarchical DDQN的单次最优值（0.9604 vs 0.9710），但干扰失败率降低了53% （0.2056 vs 0.4403），公平性提升10%（0.5260 vs 0.4754）。三种子运行的稳定性也远超单次运行。
-
公平性仍有提升空间 ：0.526的Jain公平指数为中等水平，
BALANCE_UNDERSERVED_IOT高层动作贡献了部分公平性，但仍有优化余地。 -
反向散射是"秘密武器"：Backscatter-only启发式方法达到0.8522的吞吐量，远超主动传输方法，证明了RF供电反向散射在节省设备能量方面的巨大优势。
五、系统架构总览
┌─────────────────────────────────────────────────┐
│ QMIX 训练循环 │
│ ┌──────────────┐ ┌──────────────────┐ │
│ │ Replay Buffer│◄───│ 环境交互（采样） │ │
│ └──────┬───────┘ └──────────────────┘ │
│ │ 批量采样 │
│ ┌──────▼──────────────────────────────┐ │
│ │ QMixer 混合网络 │ │
│ │ ┌──────────────────────────────┐ │ │
│ │ │ HyperNetwork (全局状态→权重) │ │ │
│ │ └──────────────────────────────┘ │ │
│ │ 混合 → Q_tot = f(Q1, Q2, state) │ │
│ └────────────────────────────────────┘ │
│ ▲ ▲ │
│ ┌──────┴──────┐ ┌──────┴──────┐ │
│ │ AgentNet U1 │ │ AgentNet U2 │ │
│ │ (共享权重) │ │ (共享权重) │ │
│ └──────┬──────┘ └──────┬──────┘ │
│ │ 高层动作选择 │ │
│ ┌──────▼─────────────────▼──────┐ │
│ │ 层次化动作执行器 │ │
│ │ 10种策略 → 864维原始动作 │ │
│ └──────────────────────────────┘ │
└─────────────────────────────────────────────────┘
│
┌────────▼────────────────────────────────────────┐
│ 仿真环境 (Scenario 4) │
│ │
│ 🛸 UAV1 ←→ 🛸 UAV2 │
│ │ ╲ ╱ │ │
│ │ ╲ ╱ │ │
│ ▼ ╲ ╱ ▼ │
│ 📱📱📱 ⚡📱📱 📱📱📱 ← 15 IoT devices │
│ (Type1) (Type2) (Type3) │
│ │
│ 📻 RF Source ──→ 🚫 Jammer (追踪最近UAV) │
│ │
│ 信道模型: 路径损耗 + SINR + 干扰器干扰 │
│ 传输模型: 主动传输 / 反向散射 / 能量收集 │
│ 移动模型: 9向网格移动 │
└──────────────────────────────────────────────────┘六、技术亮点总结
6.1 动作空间压缩
从864维原始动作压缩到10个高层策略，这是维数灾难 的优雅解决。执行器虽然基于规则（非学习），但规则设计紧扣领域知识------这正是结合专家知识与深度学习的典范。
6.2 反向散射通信的巧妙利用
IoT设备利用环境中已有的RF信号反射传输数据，几乎不消耗自身能量。这不是简单的技术堆砌，而是系统设计的核心------让能量受限的设备"借力打力"。
6.3 干扰器能量模型的真实性
干扰器不是"无限弹药"的神话存在。RSSI爬山充电机制、5→30迟滞区间，模拟了真实对抗中的战术间隙------这让仿真结果更有说服力。
6.4 CTDE范式的成功实践
集中式训练、分布式执行（CTDE）是当今多智能体强化学习的主流范式。QMIX通过单调性约束和超网络，在不牺牲可扩展性的前提下实现了协同决策。
七、局限与展望
⚠️ 当前局限（作者在报告中诚实声明）：
仅评估2 UAV / 15 IoT / 1 Jammer场景，更大规模尚未验证
反向散射为系统级抽象，非完整物理层建模
层次化执行器基于规则，非端到端学习
公平性指数仅0.526，仍有提升空间
纯仿真结果，无硬件在环验证
🔮 未来方向：扩展到更多UAV和设备的场景
用学习型执行器替代规则型执行器
引入更精细的物理层模型
结合迁移学习适配动态变化的场景
在真实硬件平台上进行半实物仿真验证
八、结语
UAV-MaDRL项目展示了一条清晰的多智能体深度强化学习研究路径：
Flat DDQN（探索失败）→ Hierarchical DDQN（动作抽象突破）→ QMIX-Hierarchical（协同优化）
三步走下来，不仅吞吐量翻了近3倍，更在抗干扰能力和服务公平性上取得了显著进展。
这背后是方法论的递进智慧：
- 先暴露问题（864维动作空间不可学）
- 再找到症结（动作空间需要抽象）
- 最终完善方案（引入多智能体协同）
对于多无人机通信、边缘计算、智能物联网等领域的从业者来说，这个项目的思路和代码都值得深入研究和借鉴。
📎 项目信息 ：UAV-MaDRL (Project SkyShield)
📎 核心方法 ：Hierarchical Action Abstraction + QMIX Multi-Agent RL
📎 关键技术 ：Double DQN, Hypernetwork, Centralized Training Decentralized Execution (CTDE), RF-Powered Backscatter Communication
📎 代码框架：Python + PyTorch + PettingZoo
