Ultralytics：解读CBLinear模块

前言
相关介绍
- [Ultralytics 简介](#Ultralytics 简介)
前提条件
实验环境
CBLinear（多分支卷积模块）
参考文献

前言

由于本人水平有限，难免出现错漏，敬请批评改正。

更多精彩内容，可点击进入Python日常小操作专栏、OpenCV-Python小应用专栏、YOLO系列专栏、自然语言处理专栏、人工智能混合编程实践专栏或我的个人主页查看

YOLOs-CPP：一个免费开源的YOLO全系列C++推理库（以YOLO26为例）

PaddleOCR：Win10上安装使用PPOCRLabel标注工具

目标检测：使用自己的数据集微调DEIMv2进行物体检测

图像分割：PyTorch从零开始实现SegFormer语义分割

图像超分：使用自己的数据集微调Real-ESRGAN-x4plus进行超分重建

图像生成：PyTorch从零开始实现一个简单的扩散模型

Stable Diffusion：使用自己的数据集微调 Stable Diffusion 3.5 LoRA 文生图模型

图像超分：使用自己的数据集微调Real-ESRGAN-x2plus进行超分重建

Anomalib：使用Anomalib 2.1.0训练自己的数据集进行异常检测

Anomalib：在Linux服务器上安装使用Anomalib 2.1.0

人工智能混合编程实践：C++调用封装好的DLL进行异常检测推理

人工智能混合编程实践：C++调用封装好的DLL进行FP16图像超分重建（v3.0）

隔离系统Python：源码编译3.11.8到自定义目录（含PGO性能优化）

在线机的Python环境迁移到离线机上

Nuitka 将 Python 脚本封装为 .pyd 或 .so 文件

Ultralytics：使用 YOLO11 进行速度估计

Ultralytics：使用 YOLO11 进行物体追踪

Ultralytics：使用 YOLO11 进行物体计数

Ultralytics：使用 YOLO11 进行目标打码

人工智能混合编程实践：C++调用Python ONNX进行YOLOv8推理

人工智能混合编程实践：C++调用封装好的DLL进行YOLOv8实例分割

人工智能混合编程实践：C++调用Python ONNX进行图像超分重建

人工智能混合编程实践：C++调用Python AgentOCR进行文本识别

通过计算实例简单地理解PatchCore异常检测

Python将YOLO格式实例分割数据集转换为COCO格式实例分割数据集

YOLOv8 Ultralytics：使用Ultralytics框架训练RT-DETR实时目标检测模型

基于DETR的人脸伪装检测

YOLOv7训练自己的数据集（口罩检测）

YOLOv8训练自己的数据集（足球检测）

YOLOv5：TensorRT加速YOLOv5模型推理

YOLOv5：IoU、GIoU、DIoU、CIoU、EIoU

玩转Jetson Nano（五）：TensorRT加速YOLOv5目标检测

YOLOv5：添加SE、CBAM、CoordAtt、ECA注意力机制

YOLOv5：yolov5s.yaml配置文件解读、增加小目标检测层

Python将COCO格式实例分割数据集转换为YOLO格式实例分割数据集

YOLOv5：使用7.0版本训练自己的实例分割模型（车辆、行人、路标、车道线等实例分割）

使用Kaggle GPU资源免费体验Stable Diffusion开源项目

Stable Diffusion：在服务器上部署使用Stable Diffusion WebUI进行AI绘图（v2.0）

Stable Diffusion：使用自己的数据集微调训练LoRA模型（v2.0）

前提条件

熟悉Python、Pytorch

实验环境

bash 复制代码

Package                  Version
------------------------ ------------
Python                   3.11.8
absl-py                  2.4.0
accelerate               1.13.0
annotated-doc            0.0.4
anyio                    4.13.0
calflops                 0.3.2
certifi                  2026.4.22
charset-normalizer       3.4.7
click                    8.3.3
colorama                 0.4.6
contourpy                1.3.3
cycler                   0.12.1
filelock                 3.29.0
flatbuffers              25.12.19
fonttools                4.62.1
fsspec                   2026.4.0
grpcio                   1.80.0
h11                      0.16.0
hf-xet                   1.5.0
httpcore                 1.0.9
httpx                    0.28.1
huggingface_hub          1.14.0
idna                     3.15
Jinja2                   3.1.6
kiwisolver               1.5.0
Markdown                 3.10.2
markdown-it-py           4.2.0
MarkupSafe               3.0.3
matplotlib               3.10.9
mdurl                    0.1.2
ml_dtypes                0.5.0
mpmath                   1.3.0
networkx                 3.6.1
numpy                    1.26.4
nvidia-cublas-cu12       12.8.3.14
nvidia-cuda-cupti-cu12   12.8.57
nvidia-cuda-nvrtc-cu12   12.8.61
nvidia-cuda-runtime-cu12 12.8.57
nvidia-cudnn-cu12        9.7.1.26
nvidia-cufft-cu12        11.3.3.41
nvidia-cufile-cu12       1.13.0.11
nvidia-curand-cu12       10.3.9.55
nvidia-cusolver-cu12     11.7.2.55
nvidia-cusparse-cu12     12.5.7.53
nvidia-cusparselt-cu12   0.6.3
nvidia-nccl-cu12         2.26.2
nvidia-nvjitlink-cu12    12.8.61
nvidia-nvtx-cu12         12.8.55
onnx                     1.19.0
onnxruntime-gpu          1.26.0
onnxslim                 0.1.94
opencv-python            4.6.0.66
packaging                26.2
pillow                   12.2.0
pip                      24.0
polars                   1.40.1
polars-runtime-32        1.40.1
protobuf                 7.34.1
psutil                   7.2.2
pycocotools              2.0.11
Pygments                 2.20.0
pyparsing                3.3.2
python-dateutil          2.9.0.post0
PyYAML                   6.0.3
regex                    2026.5.9
requests                 2.34.1
rich                     15.0.0
safetensors              0.7.0
scipy                    1.16.0
setuptools               65.5.0
shellingham              1.5.4
six                      1.17.0
sympy                    1.14.0
tabulate                 0.10.0
tensorboard              2.20.0
tensorboard-data-server  0.7.2
tokenizers               0.22.2
torch                    2.7.1+cu128
torchaudio               2.7.1+cu128
torchvision              0.22.1+cu128
tqdm                     4.67.3
transformers             5.8.1
triton                   3.3.1
typer                    0.25.1
typing_extensions        4.15.0
ultralytics              8.4.58
ultralytics-thop         2.0.19
urllib3                  2.7.0
Werkzeug                 3.1.8

CBLinear（多分支卷积模块）

CBLinear 是一个用于生成 多个不同通道数的特征图 的卷积模块。它通过一个共享的卷积层同时输出总通道数为 sum(c2s) 的特征图，然后按指定的通道尺寸列表 c2s 沿通道维度拆分为多个张量。这种设计在需要 多任务输出 或 多尺度特征分支 的网络中非常有用，例如 YOLOv9 中的某些跨层连接结构。

代码实现

python 复制代码

import cv2
import math
import torch
import torch.nn as nn
import torch.nn.functional as F
import numpy as np
import matplotlib.pyplot as plt

def autopad(k, p=None, d=1):  # kernel, padding, dilation
    """Pad to 'same' shape outputs."""
    if d > 1:
        k = d * (k - 1) + 1 if isinstance(k, int) else [d * (x - 1) + 1 for x in k]  # actual kernel-size
    if p is None:
        p = k // 2 if isinstance(k, int) else [x // 2 for x in k]  # auto-pad
    return p

class CBLinear(nn.Module):
    """CBLinear."""

    def __init__(self, c1: int, c2s: list[int], k: int = 1, s: int = 1, p: int | None = None, g: int = 1):
        """Initialize CBLinear module.

        Args:
            c1 (int): Input channels.
            c2s (list[int]): List of output channel sizes.
            k (int): Kernel size.
            s (int): Stride.
            p (int | None): Padding.
            g (int): Groups.
        """
        super().__init__()
        self.c2s = c2s
        self.conv = nn.Conv2d(c1, sum(c2s), k, s, autopad(k, p), groups=g, bias=True)

    def forward(self, x: torch.Tensor) -> list[torch.Tensor]:
        """Forward pass through CBLinear layer."""
        return self.conv(x).split(self.c2s, dim=1)

功能

多输出分支 ：将输入特征通过一个卷积层，生成总通道数为 sum(c2s) 的特征图，然后按照 c2s 列表中的数值，沿通道维拆分成多个张量。
共享卷积权重：所有分支共享同一个卷积核，减少参数量，同时能够并行计算。
灵活配置 ：通过 c2s 可以灵活指定每个分支的输出通道数，适应不同任务需求（如目标检测中的分类头、回归头等）。

初始化参数

参数	类型	说明
`c1`	int	输入特征图的通道数
`c2s`	list $int$	各分支的输出通道数列表，长度表示分支数
`k`	int	卷积核大小（默认 1）
`s`	int	卷积步长（默认 1）
`p`	int \| None	填充，若为 `None` 则自动计算
`g`	int	分组卷积的组数（默认 1）

卷积层 self.conv 的输出通道数为 sum(c2s)，偏置 bias=True。
填充 p 通过 autopad 自动计算（保持输出尺寸不变）。

前向方法

forward(x)：输入 x 形状 [B, c1, H, W]，返回一个张量列表，每个张量形状为 [B, c2_i, H, W]，其中 c2_i 对应 c2s[i]。

使用示例

python 复制代码

if __name__ == '__main__':
    # 1. 随机输入
    B, c1, H, W = 2, 16, 32, 32
    x = torch.randn(B, c1, H, W)

    # 2. 定义各分支输出通道数
    c2s = [8, 16, 32]  # 三个分支

    # 3. 创建 CBLinear 模块
    cbl = CBLinear(c1=c1, c2s=c2s, k=3, s=1)

    # 4. 前向传播
    with torch.no_grad():
        outputs = cbl(x)  # outputs 是一个长度为3的列表

    print("输入形状:", x.shape)  # [2, 16, 32, 32]
    for i, out in enumerate(outputs):
        print(f"分支 {i} 输出形状:", out.shape)  # [2, 8, 32, 32], [2, 16, 32, 32], [2, 32, 32, 32]
    print("总参数量:", sum(p.numel() for p in cbl.parameters()))

输出示例：

复制代码

输入形状: torch.Size([2, 16, 32, 32])
分支 0 输出形状: torch.Size([2, 8, 32, 32])
分支 1 输出形状: torch.Size([2, 16, 32, 32])
分支 2 输出形状: torch.Size([2, 32, 32, 32])
总参数量: 16*56*9 + 56 = 8120

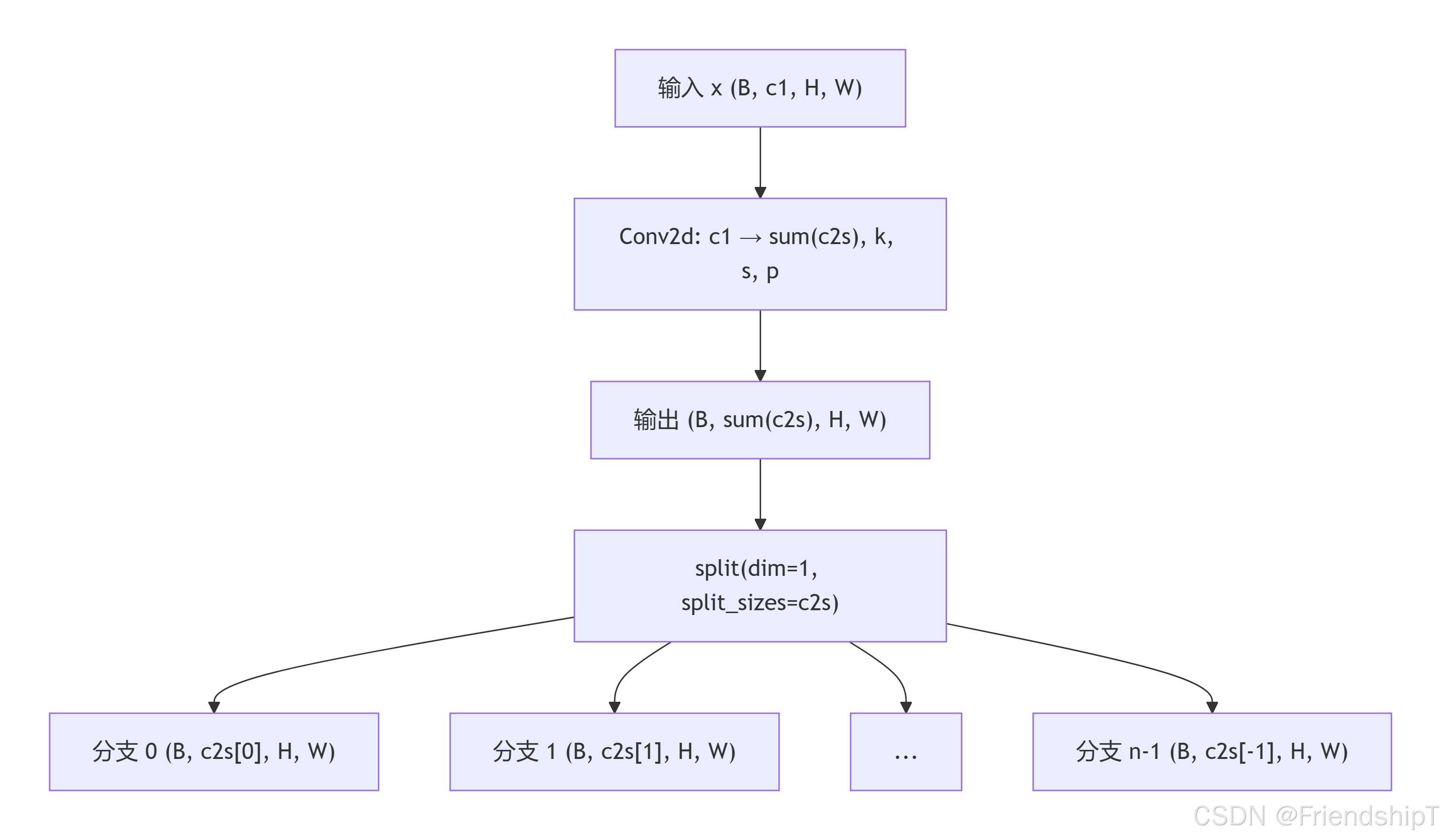

流程示意图

#mermaid-svg-TrFRx0DEs44YgqHK{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-TrFRx0DEs44YgqHK .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-TrFRx0DEs44YgqHK .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-TrFRx0DEs44YgqHK .error-icon{fill:#552222;}#mermaid-svg-TrFRx0DEs44YgqHK .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-TrFRx0DEs44YgqHK .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-TrFRx0DEs44YgqHK .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-TrFRx0DEs44YgqHK .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-TrFRx0DEs44YgqHK .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-TrFRx0DEs44YgqHK .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-TrFRx0DEs44YgqHK .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-TrFRx0DEs44YgqHK .marker{fill:#333333;stroke:#333333;}#mermaid-svg-TrFRx0DEs44YgqHK .marker.cross{stroke:#333333;}#mermaid-svg-TrFRx0DEs44YgqHK svg{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-TrFRx0DEs44YgqHK p{margin:0;}#mermaid-svg-TrFRx0DEs44YgqHK .label{font-family:"trebuchet ms",verdana,arial,sans-serif;color:#333;}#mermaid-svg-TrFRx0DEs44YgqHK .cluster-label text{fill:#333;}#mermaid-svg-TrFRx0DEs44YgqHK .cluster-label span{color:#333;}#mermaid-svg-TrFRx0DEs44YgqHK .cluster-label span p{background-color:transparent;}#mermaid-svg-TrFRx0DEs44YgqHK .label text,#mermaid-svg-TrFRx0DEs44YgqHK span{fill:#333;color:#333;}#mermaid-svg-TrFRx0DEs44YgqHK .node rect,#mermaid-svg-TrFRx0DEs44YgqHK .node circle,#mermaid-svg-TrFRx0DEs44YgqHK .node ellipse,#mermaid-svg-TrFRx0DEs44YgqHK .node polygon,#mermaid-svg-TrFRx0DEs44YgqHK .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-TrFRx0DEs44YgqHK .rough-node .label text,#mermaid-svg-TrFRx0DEs44YgqHK .node .label text,#mermaid-svg-TrFRx0DEs44YgqHK .image-shape .label,#mermaid-svg-TrFRx0DEs44YgqHK .icon-shape .label{text-anchor:middle;}#mermaid-svg-TrFRx0DEs44YgqHK .node .katex path{fill:#000;stroke:#000;stroke-width:1px;}#mermaid-svg-TrFRx0DEs44YgqHK .rough-node .label,#mermaid-svg-TrFRx0DEs44YgqHK .node .label,#mermaid-svg-TrFRx0DEs44YgqHK .image-shape .label,#mermaid-svg-TrFRx0DEs44YgqHK .icon-shape .label{text-align:center;}#mermaid-svg-TrFRx0DEs44YgqHK .node.clickable{cursor:pointer;}#mermaid-svg-TrFRx0DEs44YgqHK .root .anchor path{fill:#333333!important;stroke-width:0;stroke:#333333;}#mermaid-svg-TrFRx0DEs44YgqHK .arrowheadPath{fill:#333333;}#mermaid-svg-TrFRx0DEs44YgqHK .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-TrFRx0DEs44YgqHK .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-TrFRx0DEs44YgqHK .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-TrFRx0DEs44YgqHK .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#mermaid-svg-TrFRx0DEs44YgqHK .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-TrFRx0DEs44YgqHK .labelBkg{background-color:rgba(232, 232, 232, 0.5);}#mermaid-svg-TrFRx0DEs44YgqHK .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-TrFRx0DEs44YgqHK .cluster text{fill:#333;}#mermaid-svg-TrFRx0DEs44YgqHK .cluster span{color:#333;}#mermaid-svg-TrFRx0DEs44YgqHK div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-TrFRx0DEs44YgqHK .flowchartTitleText{text-anchor:middle;font-size:18px;fill:#333;}#mermaid-svg-TrFRx0DEs44YgqHK rect.text{fill:none;stroke-width:0;}#mermaid-svg-TrFRx0DEs44YgqHK .icon-shape,#mermaid-svg-TrFRx0DEs44YgqHK .image-shape{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-TrFRx0DEs44YgqHK .icon-shape p,#mermaid-svg-TrFRx0DEs44YgqHK .image-shape p{background-color:rgba(232,232,232, 0.8);padding:2px;}#mermaid-svg-TrFRx0DEs44YgqHK .icon-shape .label rect,#mermaid-svg-TrFRx0DEs44YgqHK .image-shape .label rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-TrFRx0DEs44YgqHK .label-icon{display:inline-block;height:1em;overflow:visible;vertical-align:-0.125em;}#mermaid-svg-TrFRx0DEs44YgqHK .node .label-icon path{fill:currentColor;stroke:revert;stroke-width:revert;}#mermaid-svg-TrFRx0DEs44YgqHK :root{--mermaid-font-family:"trebuchet ms",verdana,arial,sans-serif;} 输入 x (B, c1, H, W)
Conv2d: c1 → sum(c2s), k, s, p
输出 (B, sum(c2s), H, W)
split(dim=1, split_sizes=c2s)
分支 0 (B, c2s $0$ , H, W)
分支 1 (B, c2s $1$ , H, W)
...
分支 n-1 (B, c2s $-1$ , H, W)

代码解读

__init__ ：
- 存储 c2s 列表供 forward 使用。
- 创建 nn.Conv2d，输出通道数为 sum(c2s)，其他参数（核大小、步长、填充、分组）透传。
- 使用 autopad 自动计算填充，保证输出空间尺寸不变（除非步长不为 1）。
forward ：
- 对输入 x 应用卷积，得到总输出。
- 使用 torch.split 沿通道维（dim=1）按 c2s 拆分，返回张量列表。

注意事项

输出通道总和 ：sum(c2s) 必须与卷积层的输出通道数一致（实际上代码直接使用该值，因此无冲突）。
空间尺寸变化 ：若步长 s 不为 1，则所有分支的空间尺寸会同步缩小（步长共享），且填充自动调整。
权重共享：所有分支共享同一个卷积核，这意味着它们提取的是相同的底层特征，只是输出通道数不同。如果希望各分支独立学习，应使用多个卷积层。
应用场景：常用于需要同时输出不同维度特征（如多个检测头）的网络结构，例如 YOLOv9 中的某些模块。

优缺点

优点

参数高效：共享卷积权重，相比多个独立卷积层，参数量大幅减少。
计算高效：一次卷积即可生成所有分支输出，计算量远低于多次卷积。
灵活配置 ：通过 c2s 可任意调整各分支的通道数，适应多任务或多尺度需求。
易于集成 ：与普通 Conv 接口相似，可直接替换标准卷积层。

缺点

表达能力受限：所有分支共享相同的卷积核，无法针对每个分支学习独立的特征变换。
输出尺寸绑定：所有分支共享相同的空间尺寸（由步长决定），无法分别控制不同分支的分辨率。
分组卷积的限制 ：g 参数作用于整个卷积，所有分支共享相同的分组数，若各分支需要不同分组则无法实现。

在 YOLOv9 等网络结构中，CBLinear 常用于高效地生成多个特征分支，以便后续进行不同的处理（如不同尺度的检测）。使用时需权衡共享权重带来的效率提升与表达能力下降之间的关系。若任务对分支独立性要求较高，可考虑使用多个独立卷积代替。

参考文献

$1$ https://docs.ultralytics.com/

$2$ https://github.com/ultralytics/ultralytics.git
