Spark 核心之 Spark-SortShuffle 原理深度剖析

摘要：Shuffle 是 Spark 作业中最昂贵的操作，也是性能瓶颈的高发区。Spark 2.0 起 SortShuffleManager 成为唯一的默认实现，通过 ExternalSorter 分区排序 + 溢写归并 + Index File 精确索引三大机制，彻底解决了 HashShuffle 的 M×R 文件爆炸问题。本文从 SortShuffleManager 的三种 ShuffleHandle 选择策略、ExternalSorter 溢写与归并流程、Index File 索引机制、Tungsten 堆外排序优化、HashShuffle → SortShuffle 演进对比五个维度，配合 2 张架构图 + 源码追踪，完整拆解 SortShuffle 原理。

关键词：SortShuffleManager, ExternalSorter, Index File, BypassMerge, Tungsten, HashShuffle, Shuffle 优化

一、开篇：Shuffle 为何是 Spark 的「阿喀琉斯之踵」

凡是涉及 reduceByKey / groupByKey / join / sortBy 等宽依赖算子，都会触发一次 Shuffle。Shuffle 涉及磁盘 I/O、网络传输和序列化反序列化，是 Spark 性能调优的核心战场。

复制代码

Spark Shuffle 演进时间线
Spark 0.x-1.x: HashShuffleManager (M×R 文件，已弃用)
Spark 1.2+:    SortShuffleManager 引入（可选）
Spark 2.0+:    SortShuffleManager 成为唯一默认
Spark 2.x+:    Tungsten-sort (UnsafeShuffleWriter)

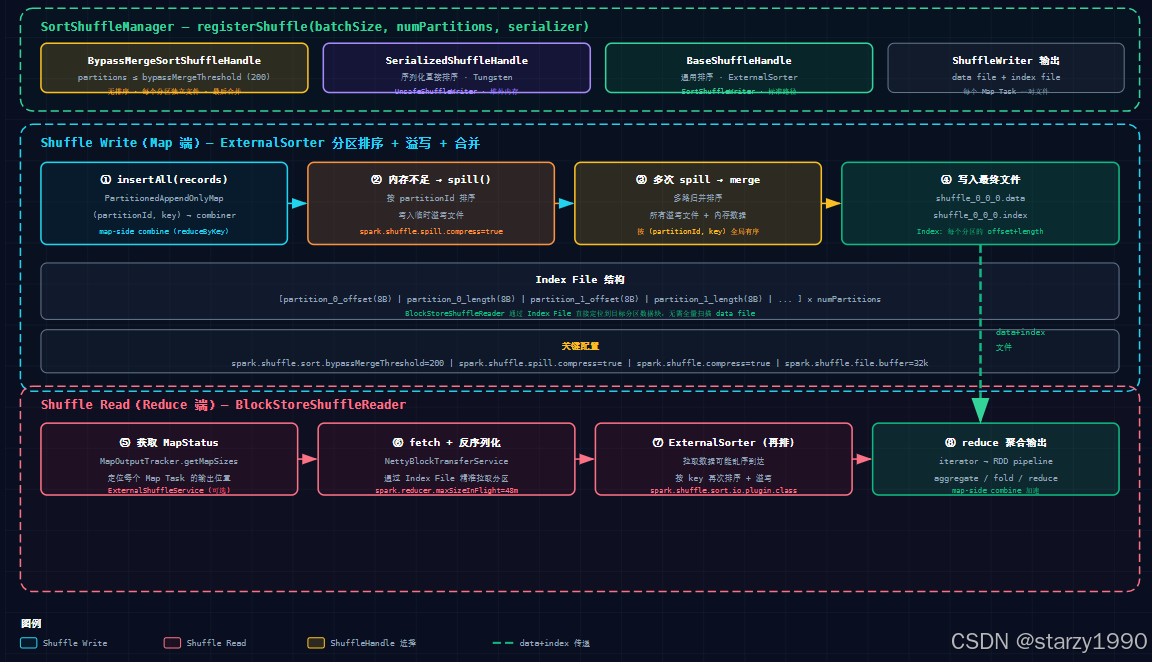

二、SortShuffle 架构全景

2.1 三种 ShuffleHandle 选择策略

scala 复制代码

// SortShuffleManager.registerShuffle() 决策逻辑
if (依赖不需要 map-side combine
    && 不要求排序
    && 分区数 <= bypassMergeThreshold) {
  → BypassMergeSortShuffleHandle
    (无排序，每个分区独立文件，最后合并为一个 data file)
}
else if (记录可序列化
         && 不需要 aggregation
         && 不需要排序
         && 分区数 < 16777216) {
  → SerializedShuffleHandle
    (UnsafeShuffleWriter --- Tungsten 堆外排序)
}
else {
  → BaseShuffleHandle
    (SortShuffleWriter + ExternalSorter 通用路径)
}

2.2 ExternalSorter 溢写与归并

复制代码

ExternalSorter.insertAll(records):
  ① 数据先写入内存中的 PartitionedAppendOnlyMap
  ② 内存超过阈值 → spill() 溢写磁盘
     - 按 (partitionId, key) 排序
     - 写入临时文件（受 spark.shuffle.spill.compress 控制）
  ③ 所有数据处理完毕 → 多路归并
     - 将所有溢写文件 + 内存中剩余数据
     - 按 (partitionId, key) 归并排序
  ④ 输出到最终 data file + index file

2.3 Index File --- SortShuffle 的关键创新

复制代码

Index File 结构（每分区 16 字节）
[p0_offset(8B)|p0_length(8B)|p1_offset|p1_length|...]

价值：
├── Reduce 端可精确定位每个分区的数据块
├── 无需全量扫描 data file
├── 支持并行拉取不同分区
└── Netty 零拷贝传输（sendfile）

三、BypassMerge 机制

当分区数较少（≤200）且不需要排序时，BypassMerge 直接为每个分区写入独立临时文件，最后合并为一个 data file + 一个 index file。省去了排序开销，适合 groupByKey / join 等不需要 map-side combine 的场景。

properties 复制代码

spark.shuffle.sort.bypassMergeThreshold=200  # 默认值
# 如果期望的分区数 > 200，使用 sort-based 路径
# 如果较小且无排序需求，走 bypass 路径更快

四、Tungsten-Sort：二进制堆外排序

当满足 SerializedShuffleHandle 条件时，SortShuffleManager 启用 UnsafeShuffleWriter 。核心机制：将序列化后的二进制数据放在堆外内存 中，直接按分区 ID 排序数据指针------全程不反序列化，零GC压力。

复制代码

Tungsten-sort 启用条件
├── spark.shuffle.manager=sort
├── 无 map-side aggregation
├── 无排序要求
├── 分区数 < 16777216 (2^24)
├── 序列化器支持对象重定位（Kryo / Java）
└── spark.sql.tungsten.enable=true（默认）

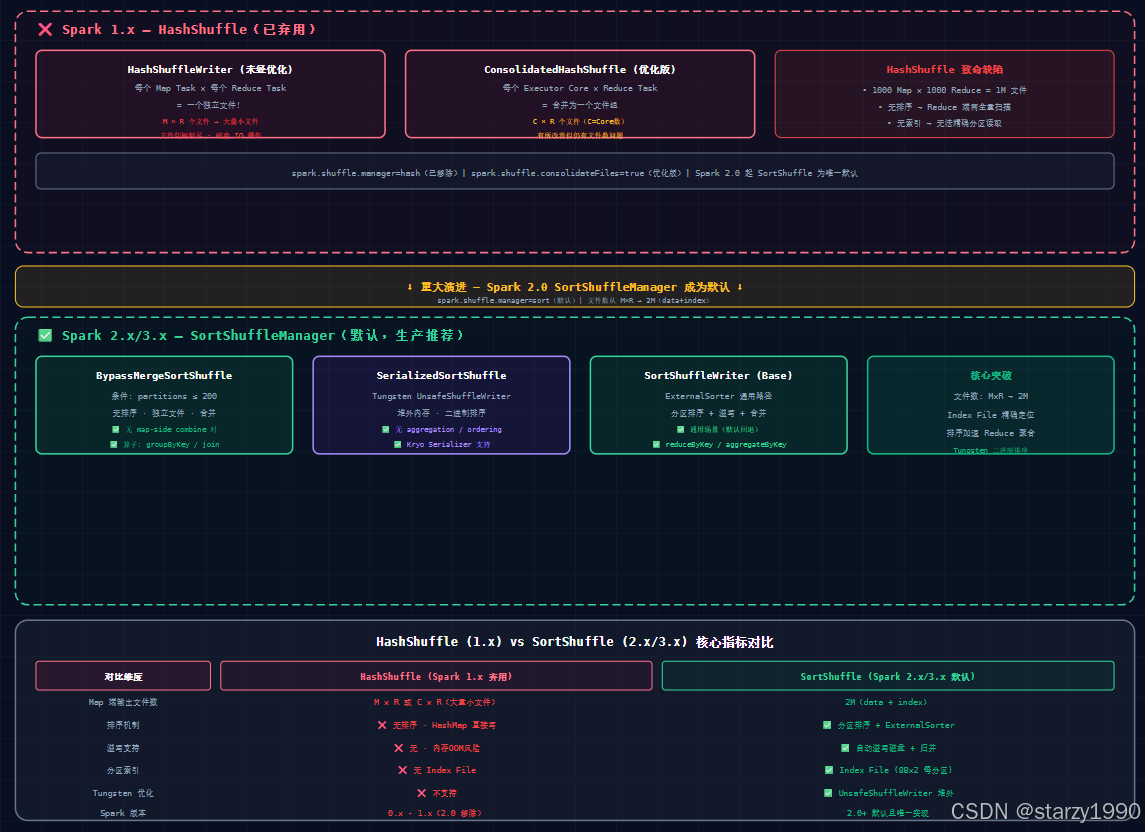

五、HashShuffle → SortShuffle 演进

核心对比

HashShuffle 缺陷	SortShuffle 解决方案
M×R 个文件	2M 个文件（data+index）
无排序，Reduce 全量扫描	分区排序 + Index File 精确定位
无溢写，内存可能 OOM	ExternalSorter 自动溢写+归并
文件句柄耗尽	BypassMerge 合并为单文件
无堆外优化	Tungsten UnsafeShuffleWriter

六、核心源码追踪

scala 复制代码

// SortShuffleManager.write() --- Shuffle Write 入口
override def getWriter[K, V](handle: ShuffleHandle, ...): ShuffleWriter[K, V] = {
  handle match {
    case unsafe: SerializedShuffleHandle[K @unchecked, V @unchecked] =>
      new UnsafeShuffleWriter(env, blockManager, ...)
    case bypass: BypassMergeSortShuffleHandle[K @unchecked, V @unchecked] =>
      new BypassMergeSortShuffleWriter(blockManager, ...)
    case other: BaseShuffleHandle[K @unchecked, V @unchecked, _] =>
      new SortShuffleWriter(shuffleBlockResolver, handle, mapId, context)
  }
}

// SortShuffleWriter.write() → ExternalSorter
sorter = new ExternalSorter(context, aggregator, ordering, serializer)
sorter.insertAll(records)  // ① 插入+排序+溢写
sorter.writePartitionedFile(outputWriter)  // ② 输出 data+index

七、关键配置速查

properties 复制代码

# SortShuffle 核心参数
spark.shuffle.manager=sort                           # 默认
spark.shuffle.sort.bypassMergeThreshold=200          # bypass 阈值
spark.shuffle.spill.compress=true                    # 溢写压缩
spark.shuffle.compress=true                          # shuffle 输出压缩
spark.shuffle.file.buffer=32k                        # 写缓冲
spark.reducer.maxSizeInFlight=48m                    # reduce 拉取缓冲
spark.shuffle.sort.io.plugin.class                   # 自定义 IO 插件
# Tungsten
spark.sql.tungsten.enabled=true                      # 默认启用

八、总结

SortShuffleManager：Spark 2.0 起唯一默认实现，三种 ShuffleHandle 覆盖所有场景。BypassMerge 处理小分区直写，Serialized 启用 Tungsten 堆外排序，Base 走 ExternalSorter 通用路径。
ExternalSorter：内存中 PartitionedAppendOnlyMap → 超阈值自动溢写 → 多路归并排序 → 输出 data + index 文件。Index File（16B/分区）实现精准分区定位。
演进路径：HashShuffle（M×R 文件爆炸）→ SortShuffle（2M 文件 + 排序 + Index）→ Tungsten-Sort（堆外二进制排序，零GC）。
