上一篇末尾留了个悬念：「苹果」在"我吃了一个苹果"里是水果，在"苹果发布新手机"里是公司------同一个 token，含义要靠旁边的词决定。从这一篇开始，我们正式走进 Transformer 大厦，看词和词怎么"发生关系"。

从一条直线到大模型输出一个token（五）：Transformer Block 全景与层归一化

[从一条直线到大模型输出一个token（五）：Transformer Block 全景与层归一化](#从一条直线到大模型输出一个token（五）：Transformer Block 全景与层归一化)
- [1. 先看全景：一个 Block 长什么样](#1. 先看全景：一个 Block 长什么样)
- - [1.1 Block 是大模型的"标准层"](#1.1 Block 是大模型的"标准层")
  - [1.2 数据怎么流过 Block](#1.2 数据怎么流过 Block)
  - [1.3 N 个 Block 堆叠成完整模型](#1.3 N 个 Block 堆叠成完整模型)
- [2. 层归一化 LayerNorm](#2. 层归一化 LayerNorm)
- - [2.1 它解决什么问题：数值会爆炸](#2.1 它解决什么问题：数值会爆炸)
  - [2.2 定义：一行的"体检"](#2.2 定义：一行的"体检")
  - [2.3 贯穿案例：「西安」行的完整手算](#2.3 贯穿案例：「西安」行的完整手算)
  - [2.4 完整矩阵：全部 6 行的 LayerNorm 结果](#2.4 完整矩阵：全部 6 行的 LayerNorm 结果)
- [3. LayerNorm 与 BatchNorm：两种归一化的对比](#3. LayerNorm 与 BatchNorm：两种归一化的对比)
- 小结
- 下一篇预告

1. 先看全景：一个 Block 长什么样

1.1 Block 是大模型的"标准层"

把大模型想成一栋楼，Block 就是标准楼层------整栋楼就是把同一个 Block 重复盖 N 遍。LLaMA-3-8B 盖了 32 层，Qwen2.5-7B 盖了 28 层，DeepSeek-V3 盖了 61 层。

一个 Block 内部只有两种核心部件，结构如图 5-1 所示：

多头自注意力：负责"词和词之间交换信息"（第 6、7 篇拆解）
前馈网络 FFN：负责"每个词自己做深度加工"（第 8 篇拆解）

外加两个配角：层归一化（LayerNorm，本篇主角）和残差连接（第 8 篇讲）。

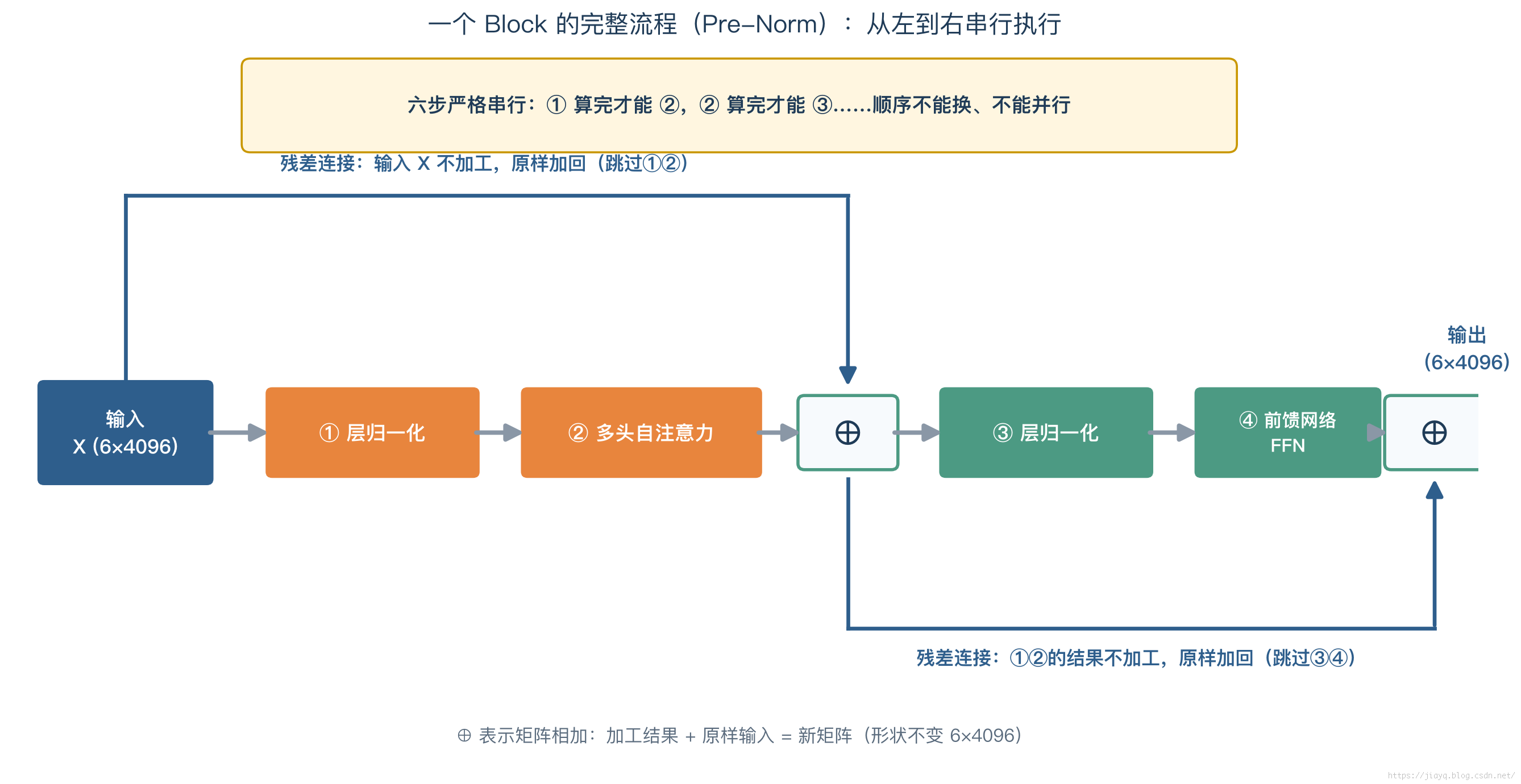

图5-1 一个 Block 的完整流程（Pre-Norm 结构）

1.2 数据怎么流过 Block

矩阵进，矩阵出，形状始终是 6×4096。这六步是严格串行的------第②步注意力的输出是第③步归一化的输入，一步都不能跳、不能换序（图 5-1 的垂直流程就是这个意思）：

① 层归一化：把矩阵的数值"拉回稳定区间"
② 多头自注意力：每个词环顾四周，吸收其他词的信息
加残差：注意力加工的结果，加上"未经加工的原始输入"（快车道直通）
③ 再层归一化：再拉一次
④ 前馈网络 FFN：每个词独立深度加工
再加残差：又一条快车道

注意图 5-1 中绕在主流程外侧的两条蓝色旁路------这是残差连接：不管中间的加工多复杂，原始信息永远保留一条高速通道。它的作用第 8 篇细讲。

1.3 N 个 Block 堆叠成完整模型

嵌入层 + RoPE 之后，矩阵依次流过 Block 1、Block 2......Block N，最后进输出层，如图 5-2 所示。

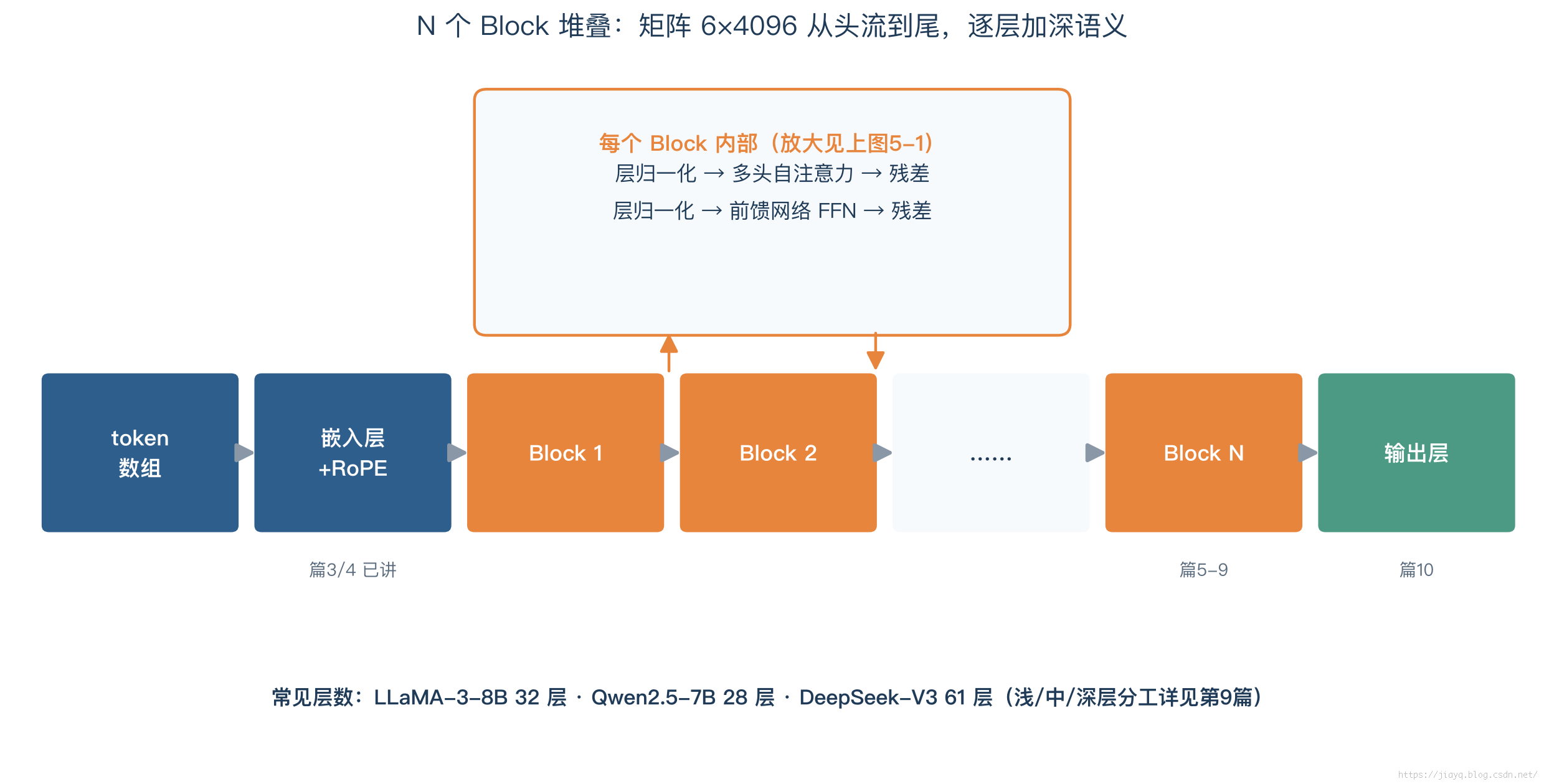

图5-2 N 个 Block 堆叠：矩阵 6×4096 从头流到尾，逐层加深语义

矩阵的形状从头到尾不变，变的是数字里编码的语义：浅层 Block 加工语法，中层加工语义，深层加工到任务级别（哪些层负责什么，第 9 篇展开）。

顺带一提结构细节：图 5-1 画的是 Pre-Norm（先归一化再进子层）------2017 年原始论文是 Post-Norm（先算子层再归一化），但深层模型训练时 Post-Norm 容易梯度不稳，现代主流大模型（LLaMA 系及之后）全部改用 Pre-Norm。这也是"原始论文 ≠ 现代实现"的一个典型例子。

这里展开说下"梯度不稳"。训练时，误差信号要从输出层往输入层逐层回传（反向传播），每经过一层，梯度都要乘一次该层的系数：

Post-Norm ：归一化在残差相加之后，等于主干上每一层都插了一个"除以 σ"的关卡。梯度回传时连乘几十次这种系数，要么越乘越小（梯度消失，浅层学不到东西），要么突然放大（梯度爆炸，训练发散）------32 层以上就很难训
Pre-Norm ：归一化挪到子层入口，主干变成干净的直通加法线（ x + f ( L N ( x ) ) x + f(\mathrm{LN}(x)) x+f(LN(x))）。梯度沿主干回传时不受归一化干扰，多深都稳

一句话：Post-Norm 把关卡设在主干上，梯度每层都被"过安检"；Pre-Norm 把关卡挪进支路，主干一路绿灯。这就是现代大模型全部选 Pre-Norm 的原因。

2. 层归一化 LayerNorm

2.1 它解决什么问题：数值会爆炸

Block 里的每一步都是矩阵运算，数字会一层层被放大。做个实验：设每层让数值扩大 1.5 倍再加一点偏移（真实模型里的放大系数远不止 1.5），不加归一化连续过 10 层，结果如图 5-3 所示。

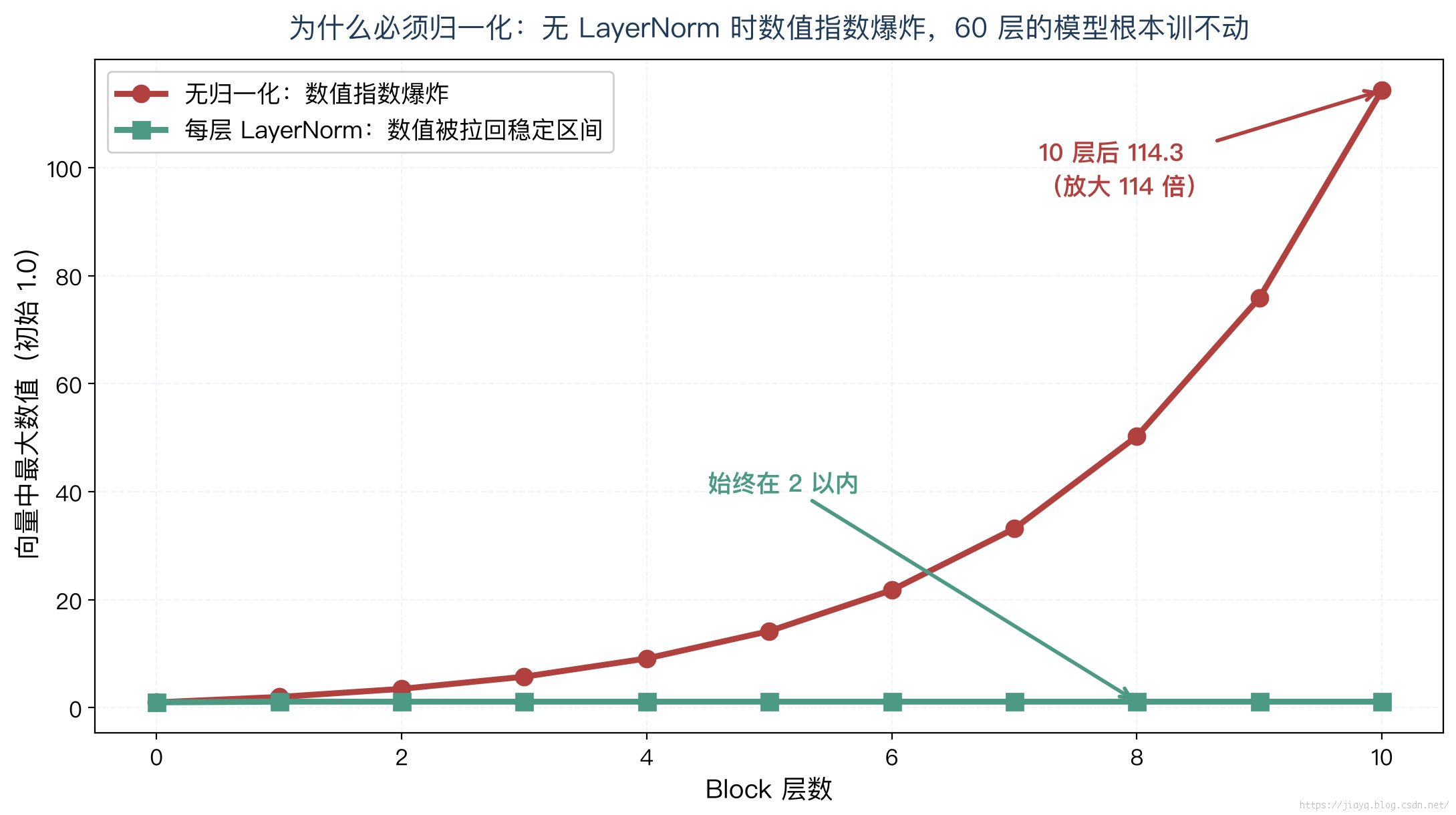

图5-3 为什么必须归一化：无 LayerNorm 时数值指数爆炸

初始 1.0 的数值，10 层后变成 114.3------放大了 114 倍。真实模型 60 层起步、数值跨度更大，不控制的后果是：前向传播数值溢出（变成 ∞ \infty ∞ 或 N a N \mathrm{NaN} NaN，浮点数表示不了这么大的数），反向传播梯度爆炸，模型根本训不动。

LayerNorm 的作用就是每层入口都做一次"数值体检"：不管进来的是 1 还是 114，都拉回均值 0、方差 1 的标准状态。红色爆炸曲线 vs 绿色稳定曲线，就是"有没有归一化"的天壤之别。

2.2 定义：一行的"体检"

LayerNorm 只对矩阵的每一行独立做：「今天」这一行的 4096 个数算一个均值一个方差，「西安」那一行自己算自己的，行与行互不干扰。

LayerNorm ( x ) = x − μ σ ⊙ γ + β \text{LayerNorm}(\mathbf{x}) = \frac{\mathbf{x} - \mu}{\sigma} \odot \boldsymbol{\gamma} + \boldsymbol{\beta} LayerNorm(x)=σx−μ⊙γ+β

x \mathbf{x} x：某一行向量（一个 token 的 4096 维）
μ \mu μ、 σ \sigma σ：这一行自己的均值和标准差
γ \boldsymbol{\gamma} γ、 β \boldsymbol{\beta} β：可学习的缩放和平移参数（下面专门解释）

γ 和 β 到底是什么，掰开说：

它们是两个长度 4096 的数字列表 （和输入向量一样长），不是单个数。第 1 维有第 1 维的 γ 1 , β 1 \gamma_1, \beta_1 γ1,β1，第 2 维有第 2 维的 γ 2 , β 2 \gamma_2, \beta_2 γ2,β2......每个维度配自己的一对。一个 LayerNorm 层总共 2×4096 = 8192 个参数。
"可学习"的意思 ：这 8192 个数字不是人定的，是训练出来的。训练开始前初始化为 γ \gamma γ 全 1、 β \beta β 全 0（等于"先不干预"）；训练过程中，每次预测错了，误差会反传回来告诉每个 γ i \gamma_i γi、 β i \beta_i βi 该调大还是调小------和嵌入表的 5.3 亿参数一样，靠梯度下降一点点学。
γ 管"拉多宽"（缩放） ：乘法系数。 γ i > 1 \gamma_i > 1 γi>1 把第 i 维放大， < 1 < 1 <1 压缩。比如归一化后某维的值是 1.2，乘 γ = 1.5 \gamma=1.5 γ=1.5 变成 1.8（更突出），乘 γ = 0.5 \gamma=0.5 γ=0.5 变成 0.6（更淡化）。
β 管"往哪挪"（平移） ：加法偏移。 β i > 0 \beta_i > 0 βi>0 整体右移， < 0 < 0 <0 左移。比如 1.2 加 β = 0.3 \beta=0.3 β=0.3 变成 1.5。
为什么需要它们 ：第 3 步的"减 μ 除 σ"把每行都强制拉成均值 0、方差 1------数值是稳了，但也把维度之间的差异抹平了。可实际上不是每个维度同等重要：语义空间里"是不是地名"这个维度可能很关键，"语气强弱"可能次要。γ 和 β 就是给模型留的"后悔药"：标准化之后，再让模型自己决定每个维度恢复多大的幅度、往哪个方向偏。

用「西安」行的真实数字走一遍（ γ = $1.2 , 0.8 , 1.0 , 1.1$ \gamma = $1.2, 0.8, 1.0, 1.1$ γ= $1.2,0.8,1.0,1.1$ ， β = $0.1 , - 0.1 , 0.05 , 0.2$ \beta = $0.1, -0.1, 0.05, 0.2$ β= $0.1,-0.1,0.05,0.2$ ）：

维度	归一化后（第 3 步结果）	γ（缩放）	β（平移）	输出
d₁	-1.289	×1.2	+0.1	-1.446
d₂	0.704	×0.8	-0.1	0.463
d₃	1.207	×1.0	+0.05	1.257
d₄	-0.622	×1.1	+0.2	-0.485

表5-1 γ缩放与β平移的逐维效果（「西安」行）

d₁ 被放大并微移（-1.289 → -1.446），d₂ 被压缩（0.704 → 0.463）------同一行里不同维度受到的"待遇"各不相同，全由训练学出来的 γ、β 决定。

用代码描述（大模型实现细节，跳过不影响理解）：

python 复制代码

class LayerNorm:
    def __init__(self, d_model=4096):
        self.gamma = np.ones(d_model)    # 初始化为 1
        self.beta = np.zeros(d_model)    # 初始化为 0

    def forward(self, x):                # x: (6, 4096)
        mu = x.mean(axis=-1, keepdims=True)      # 每行各自的均值
        sigma = x.std(axis=-1, keepdims=True)    # 每行各自的标准差
        return (x - mu) / sigma * self.gamma + self.beta

2.3 贯穿案例：「西安」行的完整手算

拿 RoPE 后的「西安」向量 $- 1.079 , 0.004 , 0.277 , - 0.717$ $-1.079,\\ 0.004,\\ 0.277,\\ -0.717$ $-1.079, 0.004, 0.277, -0.717$ ，四步手算如图 5-4 所示。

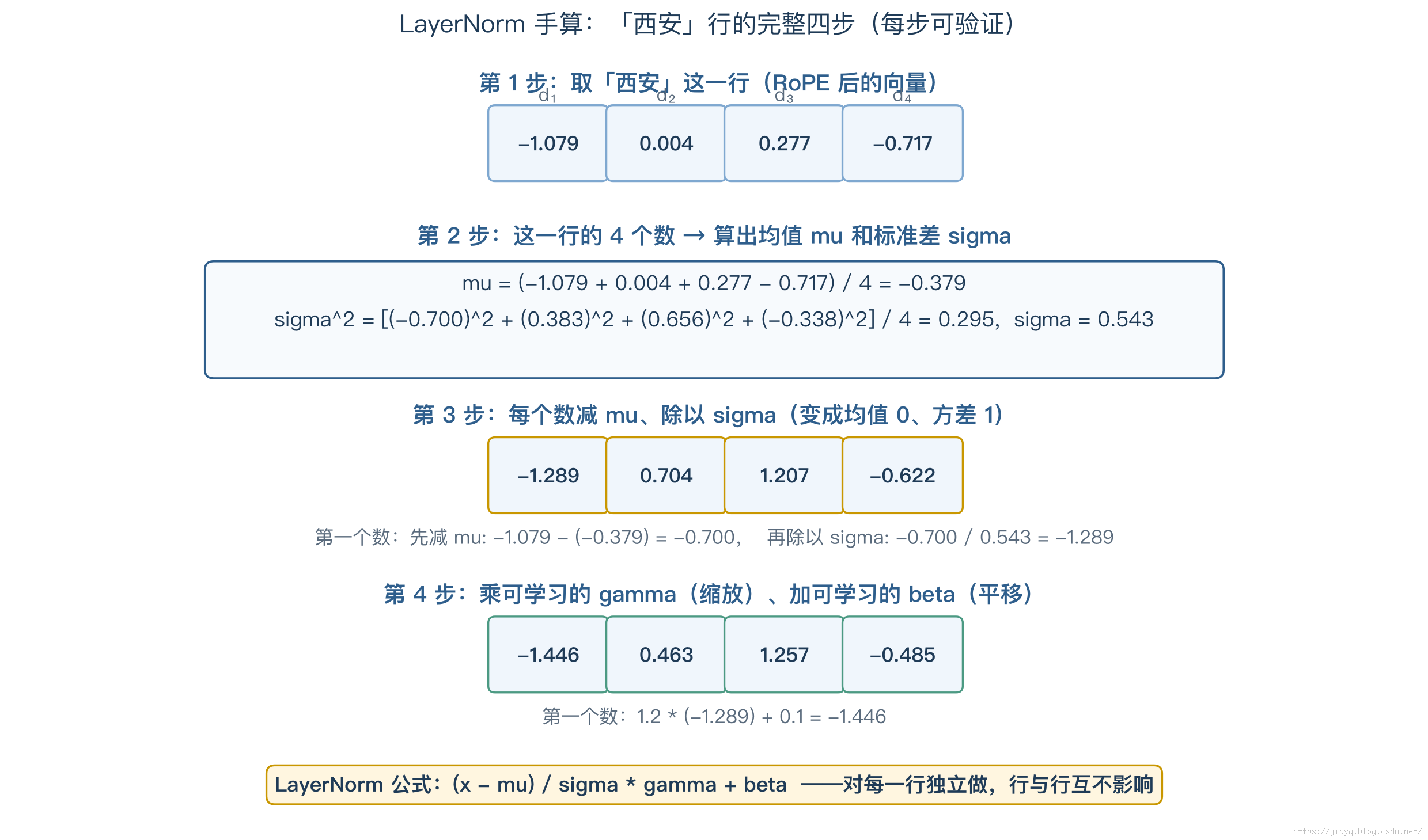

图5-4 LayerNorm 手算：「西安」行的完整四步

第 1 步：取「西安」这一行 $- 1.079 , 0.004 , 0.277 , - 0.717$ $-1.079,\\ 0.004,\\ 0.277,\\ -0.717$ $-1.079, 0.004, 0.277, -0.717$ 。

第 2 步：算这行的均值和标准差：

μ = − 1.079 + 0.004 + 0.277 − 0.717 4 = − 0.379 \mu = \frac{-1.079 + 0.004 + 0.277 - 0.717}{4} = -0.379 μ=4−1.079+0.004+0.277−0.717=−0.379

σ 2 = ( − 0.700 ) 2 + ( 0.383 ) 2 + ( 0.656 ) 2 + ( − 0.338 ) 2 4 = 0.295 , σ = 0.543 \sigma^2 = \frac{(-0.700)^2 + (0.383)^2 + (0.656)^2 + (-0.338)^2}{4} = 0.295, \quad \sigma = 0.543 σ2=4(−0.700)2+(0.383)2+(0.656)2+(−0.338)2=0.295,σ=0.543

第 3 步：每个数减 μ、除以 σ：

x ^ 1 = − 1.079 − ( − 0.379 ) 0.543 = − 1.289 \hat{x}_1 = \frac{-1.079 - (-0.379)}{0.543} = -1.289 x^1=0.543−1.079−(−0.379)=−1.289

四个数依次得到 $- 1.289 , 0.704 , 1.207 , - 0.622$ $-1.289,\\ 0.704,\\ 1.207,\\ -0.622$ $-1.289, 0.704, 1.207, -0.622$ ------现在这行的均值是 0、方差是 1。

第 4 步：乘可学习的 γ \gamma γ、加可学习的 β \beta β（ γ \gamma γ、 β \beta β 的完整解释见 2.2 节和表 5-1；本例取 γ = $1.2 , 0.8 , 1.0 , 1.1$ \gamma = $1.2, 0.8, 1.0, 1.1$ γ= $1.2,0.8,1.0,1.1$ ， β = $0.1 , - 0.1 , 0.05 , 0.2$ \beta = $0.1, -0.1, 0.05, 0.2$ β= $0.1,-0.1,0.05,0.2$ ）：

1.2 × ( − 1.289 ) + 0.1 = − 1.446 1.2 \times (-1.289) + 0.1 = -1.446 1.2×(−1.289)+0.1=−1.446

最终输出 $- 1.446 , 0.463 , 1.257 , - 0.485$ $-1.446,\\ 0.463,\\ 1.257,\\ -0.485$ $-1.446, 0.463, 1.257, -0.485$ ------正是表 5-1 最右列。每个数都可手算验证。

2.4 完整矩阵：全部 6 行的 LayerNorm 结果

「西安」只是其中一行。整张矩阵每一行独立做一遍同样的四步（各算各的 μ 和 σ），结果如下（γ、β 取同一组演示值）：

X L N = $0.565 - 1.356 1.226 0.208 - 1.446 0.463 1.257 - 0.485 - 1.218 0.026 1.599 - 0.469 0.740 - 1.353 - 0.038 1.433 0.133 - 0.539 - 1.025 1.955 1.265 0.170 0.417 - 1.643$ \mathbf{X}_{LN} = \begin{bmatrix} 0.565 & -1.356 & 1.226 & 0.208 \\ -1.446 & 0.463 & 1.257 & -0.485 \\ -1.218 & 0.026 & 1.599 & -0.469 \\ 0.740 & -1.353 & -0.038 & 1.433 \\ 0.133 & -0.539 & -1.025 & 1.955 \\ 1.265 & 0.170 & 0.417 & -1.643 \end{bmatrix} XLN= 0.565−1.446−1.2180.7400.1331.265−1.3560.4630.026−1.353−0.5390.1701.2261.2571.599−0.038−1.0250.4170.208−0.485−0.4691.4331.955−1.643

各行自己的 μ 和 σ（体现"每行独立"）：

token	μ（这行的均值）	σ（这行的标准差）
今天	0.045	0.710
西安	-0.379	0.543
的	0.410	0.346
天气	-0.147	0.715
怎么样	-0.404	0.505
？	0.128	0.692

表5-2 六行各自的均值与标准差（每行独立统计）

注意「西安」行的 $- 1.446 , 0.463 , 1.257 , - 0.485$ $-1.446,\\ 0.463,\\ 1.257,\\ -0.485$ $-1.446, 0.463, 1.257, -0.485$ 正是上节手算的结果------第 2 行。这就是矩阵进 Block 前的第一次"数值体检"：形状不变（还是 6×4096），但每一行都被拉回了各自的稳定区间。

3. LayerNorm 与 BatchNorm：两种归一化的对比

有机器学习基础的读者会问：归一化不是有现成的 BatchNorm 吗？图像领域用得好好的，为什么 NLP 要另起炉灶？

先把两者的定义摆出来。归一化的对象是一个"数据组"，区别在于怎么分组：

BatchNorm （批量归一化，2015 年提出，CV 领域标配）：把同一个批次里、不同样本的同一个维度 分成一组。比如一个批次 32 张图片，把 32 张图的"红色通道第一行像素"拿在一起，算这 32 个数的均值方差来归一化------跨样本、按维度
LayerNorm （层归一化，2016 年提出）：把同一个样本自己的全部维度 分成一组。比如「西安」这个 token 的 4096 维，算它自己 4096 个数的均值方差------单样本、按层内全部维度

放进我们的矩阵里看（矩阵一行是一个 token、一列是一个维度），分组方式如图 5-5 所示。

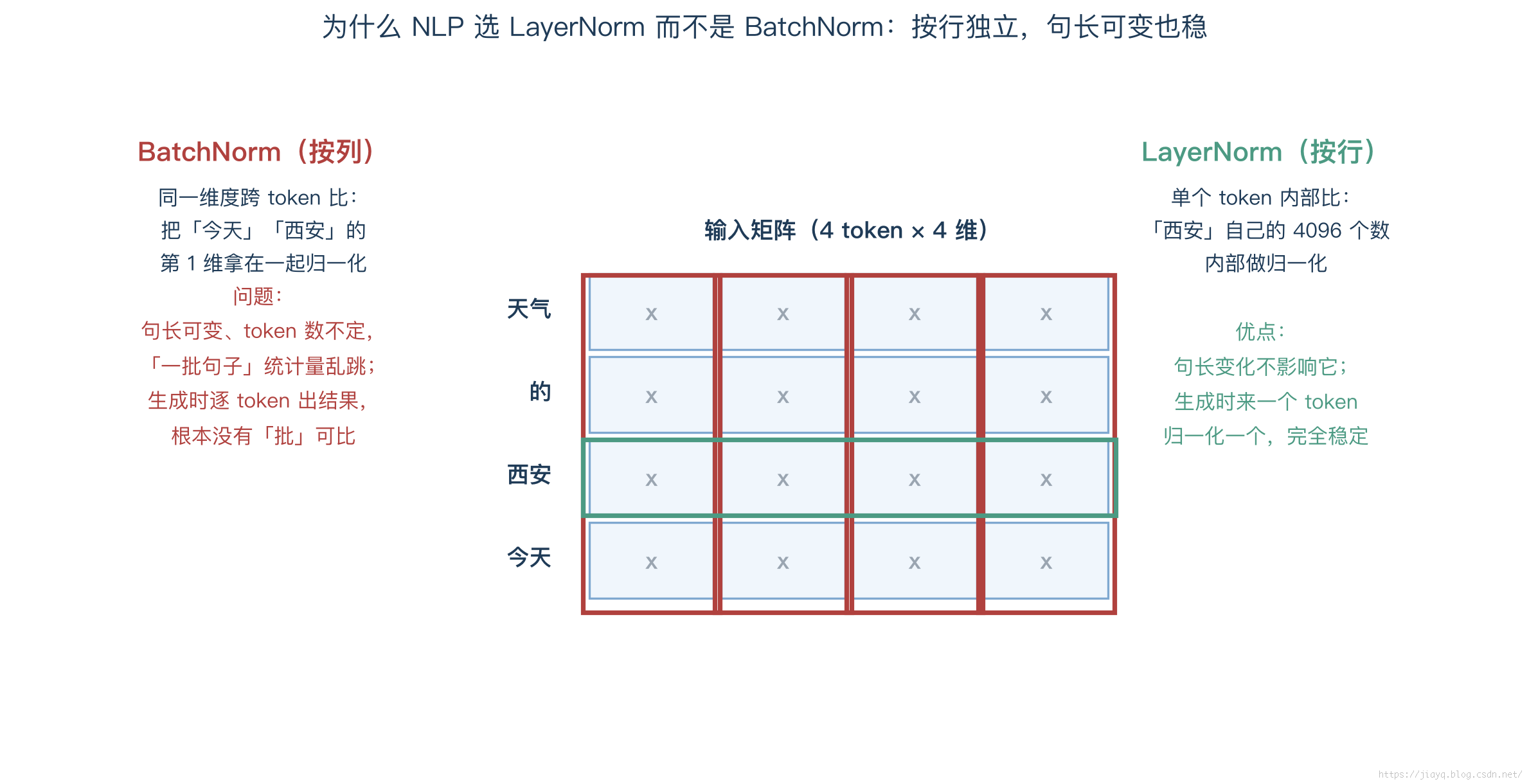

图5-5 为什么 NLP 选 LayerNorm 而不是 BatchNorm

矩阵的每一行是一个 token，每一列是一个维度：

BatchNorm 按列归一化：把「今天」「西安」「的」「天气」的第 1 维拿在一起比------跨 token 统计。问题来了：句子有长有短（这次 6 个 token，下次 600 个），每批的统计量乱跳；更致命的是生成场景是逐 token 出结果的，根本没有"一批句子"可比
LayerNorm 按行归一化：每个 token 自己的 4096 维内部统计------句长变化不影响，来一个 token 归一化一个，完全稳定

表5-3 LayerNorm vs BatchNorm 对比

维度	BatchNorm	LayerNorm
归一化方向	按列（跨样本同一维度）	按行（单个样本全部维度）
依赖批大小	强依赖（batch 太小统计不稳）	完全无关
变长序列	每次统计量不同，不稳	每行独立，天然适配
逐 token 生成	无法用（没有完整批次）	完美支持
适用场景	CV（固定尺寸图像）	NLP / 大模型（变长文本）

一句话总结：文本是变长的、生成是逐个的，只有"按行独立"的 LayerNorm 能同时扛住这两点。

小结

这一篇，我们拿下了 Transformer 大厦的结构图和第一块砖：

Block = 标准楼层：层归一化 → 多头自注意力 → 残差 → 层归一化 → FFN → 残差，Pre-Norm 是现代主流
N 个 Block 堆叠，矩阵形状 6×4096 从头流到尾，语义逐层加深
LayerNorm 解决数值爆炸：不归一化 10 层放大 114 倍，模型根本训不动
LayerNorm 按行独立：减 μ 除 σ 再乘 γ 加 β，「西安」行四步手算全程可验证
不用 BatchNorm 的原因：文本变长 + 逐 token 生成，只有按行归一化扛得住

下一篇预告

Block 结构里，注意力排第一个位置------它是"词和词交换信息"的唯一通道，也是整个 Transformer 名字里 Attention 的由来。

下一篇拆注意力的第一步：Q、K、V 三剑客。「西安」想知道自己是"城市名"，它得先发出一张"查询单"（Q：我要找地名相关信息）；其他词得亮出自己的"名片"（K：我有什么信息）和"干货"（V：我的具体内容）。三张单子怎么从同一个矩阵变出来？这是第 6 篇的故事。
