TDengine 如何支撑金隅集团水泥业务的能源精细化管控

小 T 导读

水泥行业是典型的"连续生产、高能耗、强合规"产业。在双碳目标和精细化管控的驱动下，集团级能源管理系统需要同时应对多工厂异构数据治理、海量时序数据高效计算、复杂业务逻辑灵活扩展三大挑战。

多工厂计算引擎统一部署：单服务实例以 db_{factory} 库级隔离方式同时支撑多个工厂，无需为每个工厂单独部署。
实时触发 + 周期调度双轮驱动：TDengine TSDB Topic 订阅毫秒级触发引用点计算；XXL-Job 按不同档周期级联聚合。
5 分钟级联能耗聚合：5min → hour → day → month → year 自动级联，叠加峰/平/谷/尖/深五时段电价统计。

本案例面向工业时序数据高吞吐计算场景，为建材行业能源数据治理提供可落地的实践路径。

背景和痛点

金隅集团是大型建材/水泥产业集团，旗下金隅冀东水泥产能全国第三。'盾石'为其知名水泥品牌，唐山盾石水泥是集团水泥板块核心成员企业。本能源管理平台由集团信息化研发团队统一建设，覆盖多个工厂。生产流程覆盖"生料制备 → 熟料煅烧 → 水泥制成 → 环保处理"全链路。能源管理平台需要对各工厂的电、水、气、煤等能源数据进行采集、计算、统计、告警、考核。

我们能源管理系统使用传统的MySQL关系型数据库，面临以下核心痛点：

计算逻辑硬编码，扩展成本高

能源点位(如"某窑主机日用电量"、"某磨机峰时段电费")的计算公式随工艺、设备、考核口径频繁调整。传统做法将公式写死在 Java 代码中，每次新增/调整点位都要修改代码 → 测试 → 发版，响应周期长，业务方与研发反复拉扯。

实时触发与周期批量计算割裂

实时触发计算 (如设备状态变化、引用点更新)要求毫秒级响应
周期聚合统计 (如 5min/1h/1d 用电量)要求批量、可靠

两者对调度模型、并发模型、数据一致性的要求截然不同。早期基于轮询的方案要么延迟大，要么数据库压力高。

多工厂数据治理与隔离困难

集团旗下多家工厂，每家工厂的：

设备编码规则、点位命名习惯不一致
数据需独立存储、独立权限、独立 TTL
跨工厂统计(集团级报表)需要统一视图

简单地把所有工厂数据写入同一张表会导致子表爆炸、查询变慢、权限混乱。

累计型点位期差计算复杂

电表、水表、气表等表计类数据是累计值。业务上需要的是"一段时间内的增量"(如 5 分钟用电量 = 末读数 -- 首读数)。

应用层做差分：实现复杂、易出错、性能差
数据库层不支持：每次查询都要扫描窗口内首末两条

设备开停机状态判定逻辑复杂

设备的"开机/停机"不是简单的 status=0/1，而是多信号、有时序、带超时的状态机：

起始信号 + 终止信号都要满足
状态转换有时限(超过时限不算成功)
窑系统的投料状态还要结合头煤称反馈、生料流量、近 7 天均值等多维判定

传统 SQL 难以表达，应用层硬编码又难以维护。

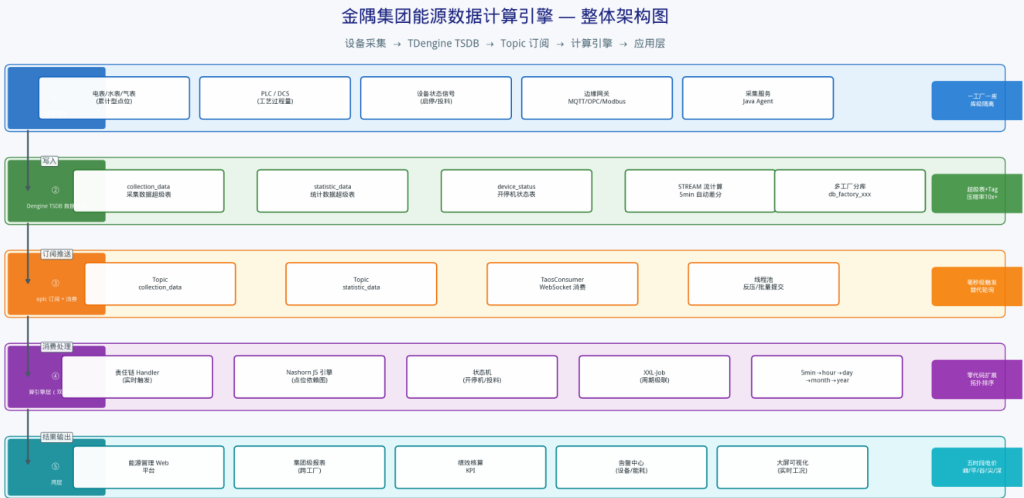

TDengine TSDB 整体解决方案

针对上述痛点，结合 TDengine TSDB 的特性，我们从"多工厂数据库隔离、超级表与标签体系、Topic 订阅与流计算、状态机与脚本引擎融合"四大维度构建全链路解决方案，并与金隅集团能源管理业务流程深度适配。

分库设计：多工厂的精细化管控

基于"一工厂一数据库"的设计原则，在 TDengine TSDB 中为每个工厂创建独立数据库：

TDengine TSDB 实例

├── db_cxx1

│ ├── collection_data (采集数据超级表)

│ ├── statistic_data (统计数据超级表)

│ ├── static_data (静态点)

│ ├── device_status (开停机状态)

│ ├── idling_status (闲置状态)

│ ├── workshift_statistic_data (班次统计)

│ ├── task_execution (任务执行记录)

│ └── alert_device_* (告警相关)

├── db_cxx2

├── db_cxx3

├── ......

业务收益：

工厂间数据完全隔离，权限清晰、安全合规
单库数据量受控，查询性能稳定
单库故障不影响其他工厂

超级表与标签体系：解决编码混乱与统计效率

通过 TDengine TSDB 的超级表(STable)+ 子表 + Tag模型，构建标准化点位体系。

主超级表设计

CREATE STABLE device_data (
_ts TIMESTAMP ENCODE 'delta-i' COMPRESS 'lz4' LEVEL 'medium',
amount DOUBLE ENCODE 'delta-d' COMPRESS 'lz4' LEVEL 'medium',
his_mark TINYINT UNSIGNED ENCODE 'simple8b' COMPRESS 'lz4' LEVEL 'medium'
) TAGS (
device_code NCHAR(16), -- 设备编码
point_code NCHAR(16), -- 点位编码
quality NCHAR(2) -- 数据质量(0=好)
);

CREATE STABLE collection_data (
_ts TIMESTAMP ENCODE 'delta-i' COMPRESS 'lz4' LEVEL 'medium',
amount DOUBLE ENCODE 'delta-d' COMPRESS 'lz4' LEVEL 'medium',
his_mark TINYINT UNSIGNED ENCODE 'simple8b' COMPRESS 'lz4' LEVEL 'medium'
) TAGS (
device_code NCHAR(16),
point_code NCHAR(16),
quality NCHAR(2)
);

CREATE STABLE statistic_data (
_ts TIMESTAMP ENCODE 'delta-i' COMPRESS 'lz4' LEVEL 'medium',
amount DOUBLE ENCODE 'delta-d' COMPRESS 'lz4' LEVEL 'medium',
his_mark TINYINT UNSIGNED ENCODE 'simple8b' COMPRESS 'lz4' LEVEL 'medium',
curr_value DOUBLE ENCODE 'delta-d' COMPRESS 'lz4' LEVEL 'medium'
) TAGS (
device_code NCHAR(16),
point_code NCHAR(16),
quality NCHAR(2)
);

CREATE STABLE device_status (
_ts TIMESTAMP ENCODE 'delta-i' COMPRESS 'lz4' LEVEL 'medium',
status TINYINT UNSIGNED ENCODE 'simple8b' COMPRESS 'lz4' LEVEL 'medium'
) TAGS (
device_code NCHAR(16)
);

设计要点：

单一值列模型：amount 统一存放数值，简化 schema
三标签识：device_code + point_code + quality 唯一确定一条时间序列
类型特定编码：时间戳用 delta-i，Double 用 delta-d，整数用 simple8b，压缩率可达 10 倍以上
通用 lz4 压缩：速度与压缩比平衡
子表自动创建(写入时)

项目核心写入模式：USING ... TAGS 自动建子表

INSERT INTO db_cxx1.t_D1P10
USING db_cxx1.statistic_data
TAGS ('D1', 'P1','0')
VALUES (?， ?， ?， ?);

业务收益：

新设备接入零 DDL，写入时自动建子表
按设备/点位/质量聚合时，PARTITION BY 自动分组，极快
历史数据回溯、报表生成效率显著提升
存储空间降低 80% 以上，大幅降低了长期数据留存的经济压力。

Topic 订阅 + 流计算：实时与批量的双轮驱动

这是本项目区别于传统方案的核心创新点。

Topic 订阅：毫秒级实时触发

TDengine TSDB 支持把写入的数据通过 Topic 主动推送出去(类似 Kafka 语义)。本项目为每个工厂创建两个 Topic：

复制代码

# 采集数据 Topic
create topic if not exists cxx1_collection_data as
  (select _ts, amount, his_mark, device_code, point_code, quality
   from db_cxx1.collection_data);

# 统计数据 Topic
create topic if not exists cxx1_statistic_data as
  (select _ts, amount, his_mark, device_code, point_code, quality
   from db_cxx1.statistic_data);

服务端用 TaosConsumer 订阅(WebSocket 连接，无需 native 客户端)：

复制代码

// 简化示意，实际在 TDConsumerRunner.java
TaosConsumer<Map<String， Object>> consumer = new TaosConsumer<>(
    "cxx1_collection_data",
    props,
    new MapDeserializer()
);

消费模型设计要点：

异步线程池处理(核心 CPU*2 ~ CPU*4，队列 CPU*100)，避免阻塞消费
批量提交 offset：每 100 条或每 5 秒
拒绝策略 CallerRunsPolicy：反压，不丢消息
优雅关闭：60 秒等待处理完

收到消息后，通过 IMessageHandler 责任链处理：

DiagramTriggerHandler → 大屏推送
DataTriggerHandler → JS 引擎实时计算引用点
StartStopHandler → 开停机状态机
MaterialFeedingHandler → 窑系统投料状态机

业务收益 ：实时数据从落库到触发计算，端到端毫秒级，替代轮询方案的秒级延迟。

流计算：5min 期差自动差分

针对累计型点位(电/水/气表)，用 TDengine TSDB 原生流计算(STREAM)做时间窗口差分：

复制代码

CREATE STREAM device_data_5min_diff
INTERVAL(5m) SLIDING(5m)
FROM device_data
PARTITION BY device_code,point_code,quality STREAM_OPTIONS(WATERMARK(5m) | fill_history)
INTO device_data_5min_diff
OUTPUT_SUBTABLE(CONCAT('device_data_5min_diff_', cast(device_code as varchar), cast(point_code as varchar), cast(quality as varchar)))
TAGS (device_code nchar(16) as device_code, point_code nchar(16) as point_code, quality nchar(2) as quality)
AS
SELECT _twstart as _ts,
      (LAST(amount) - FIRST(amount)) as amount
    FROM device_data
    WHERE _c0 >= _twstart
      and _c0 < _twend
      and device_code=%%1
      and point_code=%%2
      and device_code=%%3;

业务收益：

计算下沉到数据库，服务端零代码
自动增量计算，不会重复
业务侧直接读 device_data_5min_diff 即可拿到 5min 用量

状态机 + 脚本引擎：复杂业务逻辑零代码扩展

这是本项目的业务核心创新，TDengine TSDB 提供数据底座，Nashorn + 状态机提供业务灵活度。

点位依赖图 + Nashorn JS 引擎

业务方在 emp 主服务配置点位的 JS 计算脚本，本服务启动时：

拉取配置 → 合并所有点位
构建依赖图(PointGraphHandler)：识别引用、聚合、期差、分摊关系
拓扑排序(priorityNodes)：生成每个周期的计算优先级(确保父节点先于子节点)
脚本压缩缓存：用 YUI Compressor 压缩后存 Redis
Nashorn 预编译：每个工厂独立 ScriptEngine 实例

周期任务执行时：

复制代码

// PeriodTaskRunner 核心流程
List<PointName> priorityPoints = redis.getPriorityPoints(factory, period);
for (PointName point : priorityPoints) {
    Object result = nashorn.invokeFunction(
        FunctionUtils.getFunctionName(point.getDeviceCode(), point.getPointCode())，
        dataContext   // 持有所有取值点 + 时间窗口 + TDengine  TSDB 访问能力
    );
    // 范围校验 → 写入 statistic_data
}

业务收益 ：新增/调整计算点位完全由业务方在配置端完成，服务零发版。

开停机状态机

StartStopHandler 用状态机管理设备启停流程：

状态：0=停止， 1=启动中， 2=运行中， 3=停止中

开机流程：

配置的"开始点位"全部=1 → 状态 0→1(启动中)，缓存开始时间

→ 配置的"结束点位"全部=1 → 状态 1→2(运行中)

→ 若在时限内，记录开停机数据

停机流程：

配置的"开始点位"全部=0 → 状态 2→3(停止中)

→ 配置的"结束点位"全部=0 → 状态 3→0(停止)

状态变更实时写入 device_status 超级表，统计写入 device_status_statistics。

窑系统投料判定

MaterialFeedingHandler 针对水泥窑专门设计：

状态	判定条件
开机条件	窑主电机应答具备(status=1) 且头煤称反馈 ≥ 限值且生料流量达标(日产 ≥ 4500t 时 >120 t/h，否则 >100 t/h)
开机→运行	投料量 ≥ 近 7 天均值 × 90% 持续 30 分钟
停机条件	status=0 或头煤称 < 限值或投料量 ≤ 阈值

近 7 天均值通过 getSumAmount 回溯查询 90 天内最近 7 天的有效投料量计算。

核心 SQL 应用示例：支撑能源管理关键场景

本项目通过 TDengine TSDB 时序函数(last、first、last_row、聚合 + PARTITION BY、INTERVAL)编写核心 SQL，覆盖"实时触发计算、周期聚合、状态查询、任务追踪"四大场景。

场景 1：周期任务聚合查询(按方法)

每个周期任务执行时，查询某点位在某时间窗口的聚合值。

复制代码

SELECT last(_ts),
       last(amount),
       avg(amount),
       sum(amount),
       max(amount),
       min(amount),
       device_code,
       point_code,
       quality
FROM db_cxx1.statistic_data
WHERE device_code = 'XXX'
  AND point_code  = 'YYY'
  AND quality     = '0'
  AND _ts >= '2024-07-12 23:55:00'
  AND _ts <  '2024-07-13 00:00:00'
GROUP BY device_code,point_code,quality;

业务意义：5 分钟周期任务执行时，读取"上一周期该点位多个聚合值"，作为后续计算的输入。

场景 2：批量查询多点位最新值

一次查询多个点位的最新值，减少 RTT。

复制代码

SELECT last(_ts),
       last(amount),
       device_code,
       point_code,
       quality
FROM db_cxx1.collection_data
WHERE ((device_code='D1' AND point_code='P1' AND quality='0')
    OR (device_code='D1' AND point_code='P2' AND quality='0')
    OR (device_code='D2' AND point_code='P1' AND quality='0'))
    AND _ts >= '2024-07-12 23:55:00'
    AND _ts <  '2024-07-13 00:00:00'
GROUP BY device_code,point_code,quality;

业务意义：周期任务批量取值阶段，一次性读取当前周期所有需要点的值，大幅减少数据库往返。

场景 3：设备开停机状态查询(first/last)

复制代码

#-- 查询设备最后一次状态
SELECT last(_ts), last(status), device_code
FROM db_cxx1.device_status
WHERE device_code='D1'
GROUP BY device_code;

#-- 查询设备首次进入某状态(用于状态机回溯)
SELECT first(_ts), first(status), device_code
FROM db_cxx1.device_status
WHERE device_code='D1' AND status=1
GROUP BY device_code;

业务意义：开停机状态机判定时，查询上次状态变更时间，决定是否触发状态转换。

场景 4：时间窗口期差(流计算结果)

--- 直接读取流计算结果，无需应用层做差分

复制代码

SELECT _ts, amount
FROM device_data_5min_diff
WHERE device_code='D1' AND point_code='P1'
  AND _ts >= '2026-07-12 00:00:00'
  AND _ts <  '2026-07-13 00:00:00'
ORDER BY _ts;

业务意义：能耗 5min 级联聚合时，直接拿到每个 5 分钟的用量增量，无需扫窗口首末值。

能耗级联聚合：5min → year 五档自动链式触发

能耗计算，支持峰/平/谷/尖/深五时段电价统计，并通过级联机制自动完成多周期聚合。

五时段点位前缀(Consumptions.java)

级别	代码	用量前缀	费用前缀	运行时长
尖 TIP	"1"	useele_jsdl_	use_jsdf_	dur_yjsc_
峰 PEAK	"2"	useele_fsdl_	use_fsdf_	dur_yfsc_
平 NORMAL	"3"	useele_psdl_	use_psdf_	dur_ypsc_
谷 VALLEY	"4"	useele_gsdl_	use_gsdf_	dur_ygsc_
深 DEEP	"5"	useele_dsdl_	use_dsdf_	dur_ydsc_

级联触发流程

5min 能耗任务完成

↓ 延迟 10s(ScheduledExecutorService)

小时聚合 → day 聚合 → month 聚合 → year 聚合

↓

ConsumptionService.aggreateConsumptions

(按峰/平/谷/尖/深分时段聚合用量、费用、运行时长)

业务收益

实时性：5min 数据完成后 10s 内自动触发上级聚合
准确性：每级聚合基于下一级已计算好的结果，避免重复扫描原始数据
灵活性：峰平谷尖深五时段通过点位前缀天然支持，无需额外表结构

未来规划

为进一步提升数据利用价值，我们规划在以下方向演进：

数据生命周期管理

探索 TDengine TSDB 多级存储(0 级 SSD / 1 级 HDD) + 对象存储归档，进一步降低成本

计算引擎升级

评估 GraalJS 替代 Nashorn
探索补偿计算自动化

智能分析扩展

基于 TDengine TDgpt 历史数据训练设备故障预测模型 、能耗优化模型
推动从"被动监控"向"主动预警"升级
探索组态可视化(TDengine IDMP)与大模型接口集成

作者：金隅集团赵宇飞
