前言

大家好啊，我是云泽Q，欢迎阅读我的文章，一名热爱计算机技术的在校大学生，喜欢在课余时间做一些计算机技术的总结性文章，希望我的文章能为你解答困惑~

一、RCC 的核心概念与时钟树配置原理

1.1 RCC 的定义与核心作用

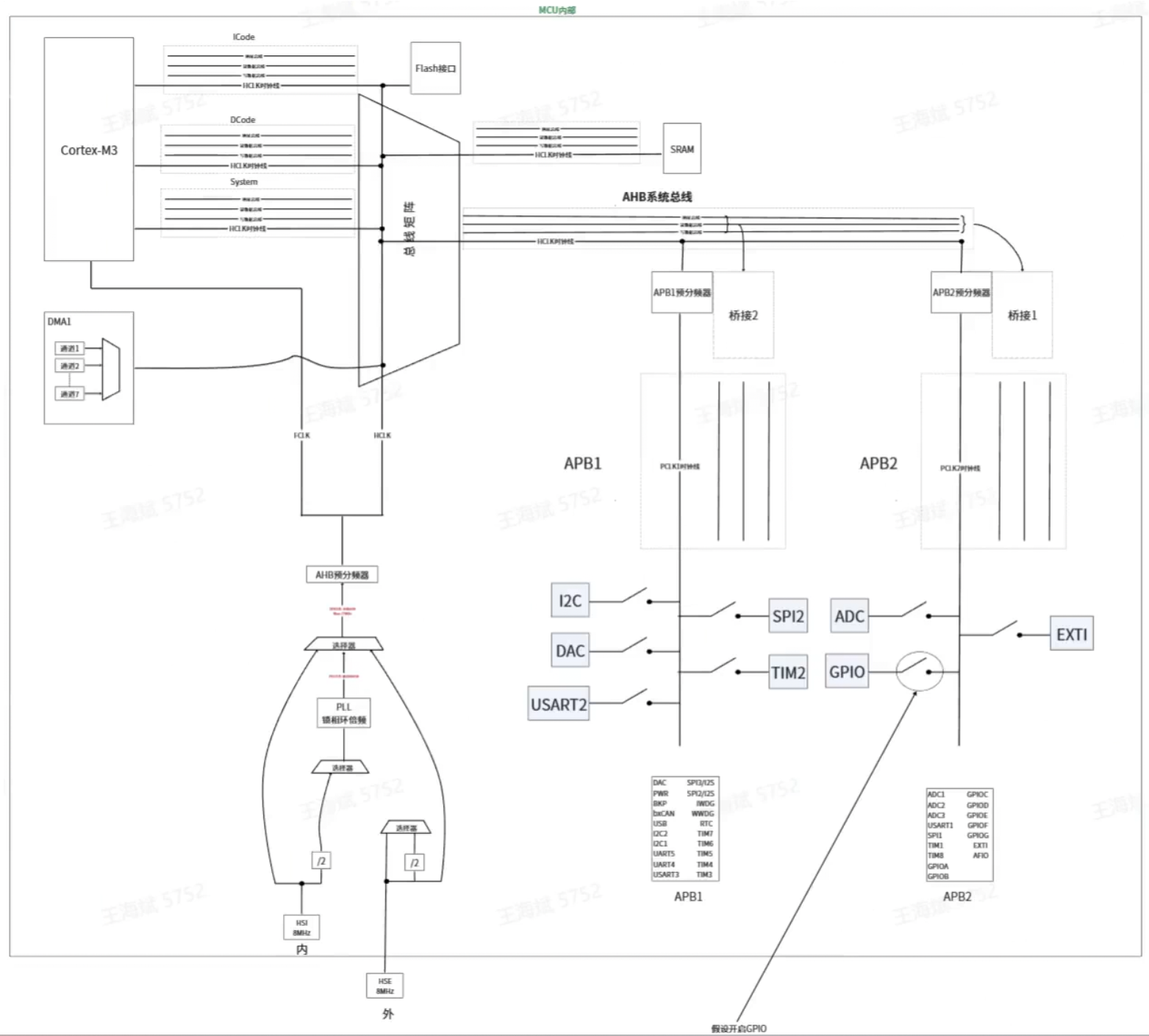

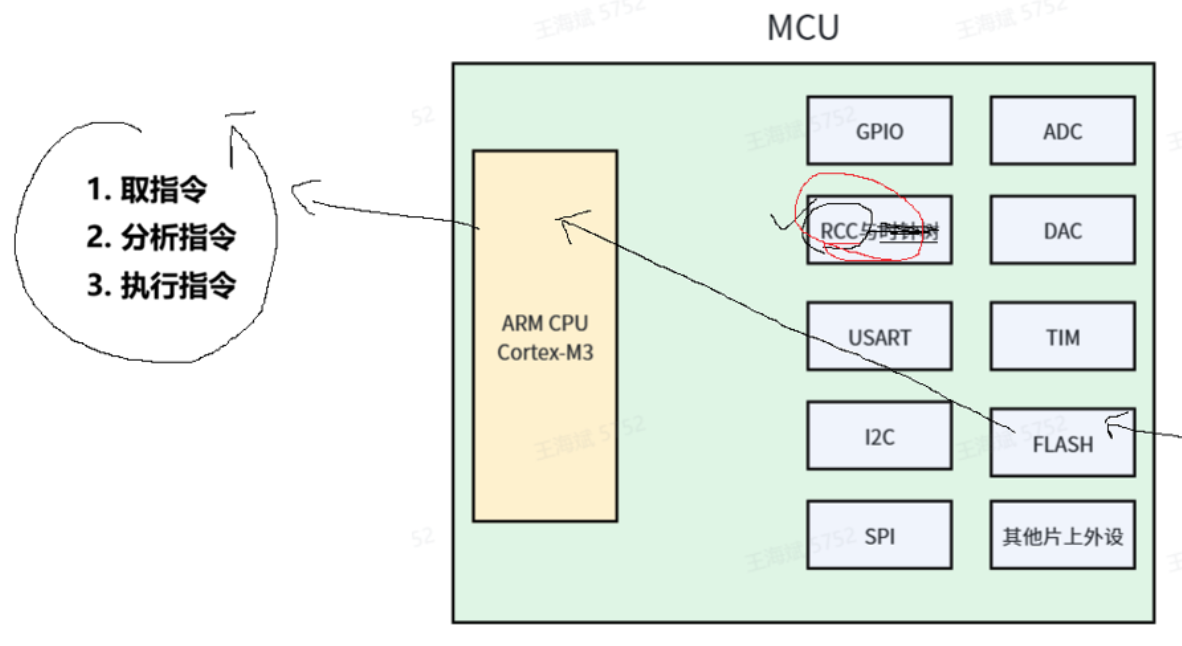

RCC 的全称是 Reset and Clock Control，即复位和时钟控制。在本篇文章中，我们主要聚焦于其 Clock Control（时钟控制）的功能。RCC 在 MCU 内部扮演着至关重要的角色，它相当于整个时钟系统的"总管家"。

我们需要明确 RCC 与时钟树的关系：RCC 是支持我们进行配置和管理时钟树的硬件模块。时钟信号在 MCU 内部通过总线进行布线，连接着 CPU、内存以及各类片上外设。无论是系统核心的运行，还是外设的驱动，都依赖于这套精密的时钟网络。

然而，时钟树本身是一个复杂的硬件结构，其中的关键节点------包括时钟源的选择、倍频、分频以及各个外设的使能开关------都需要被精确配置。我们在 STM32CubeMX 等工具中点击设置倍频、分频参数，本质上就是在生成这些配置信息。而要真正理解这些配置是如何生效的，我们就必须找到一个硬件层面的突破口，这个突破口就是"寄存器"。所谓的配置，归根结底就是对 RCC 内部寄存器的读写操作。

1.2 RCC 的功能划分与 CPU 访问机制

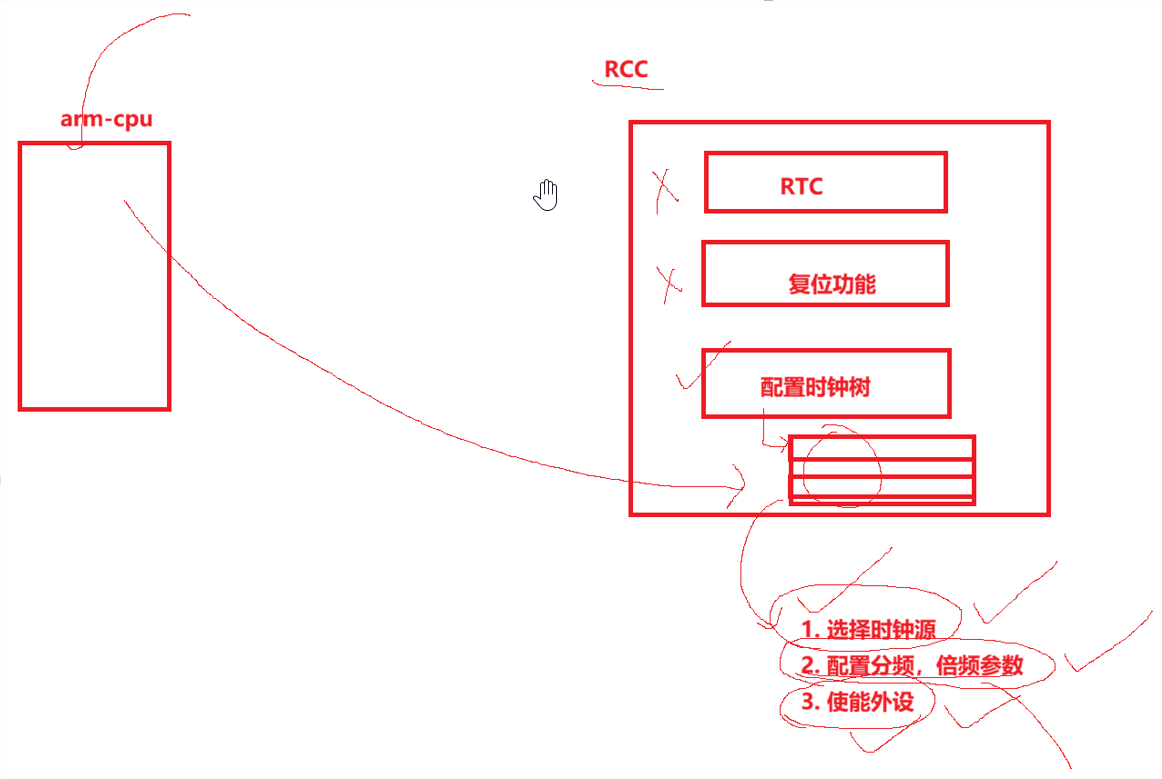

RCC 作为 MCU 内部的一个片上外设，其内部并非只有一个功能模块。从整体架构来看，RCC 内部主要划分为三大功能区域：

RTC（实时时钟）：用于维持系统的时间计数，本次暂不展开。
复位功能：负责 MCU 的系统复位管理。比如我们把板子烧完程序后按一下复位按键，程序就能重新运行，这就是复位功能在起作用。关于复位的具体机制，后续在讲解程序编译烧写流程时再详细说明。
配置时钟树：这是我们本篇文章的核心关注点，也是 RCC 最重要的功能。

1.3 时钟使能的硬件本质

当我们想要开启某个外设（例如 GPIO）时，我们在代码中调用的开启函数，其底层物理动作究竟是什么？

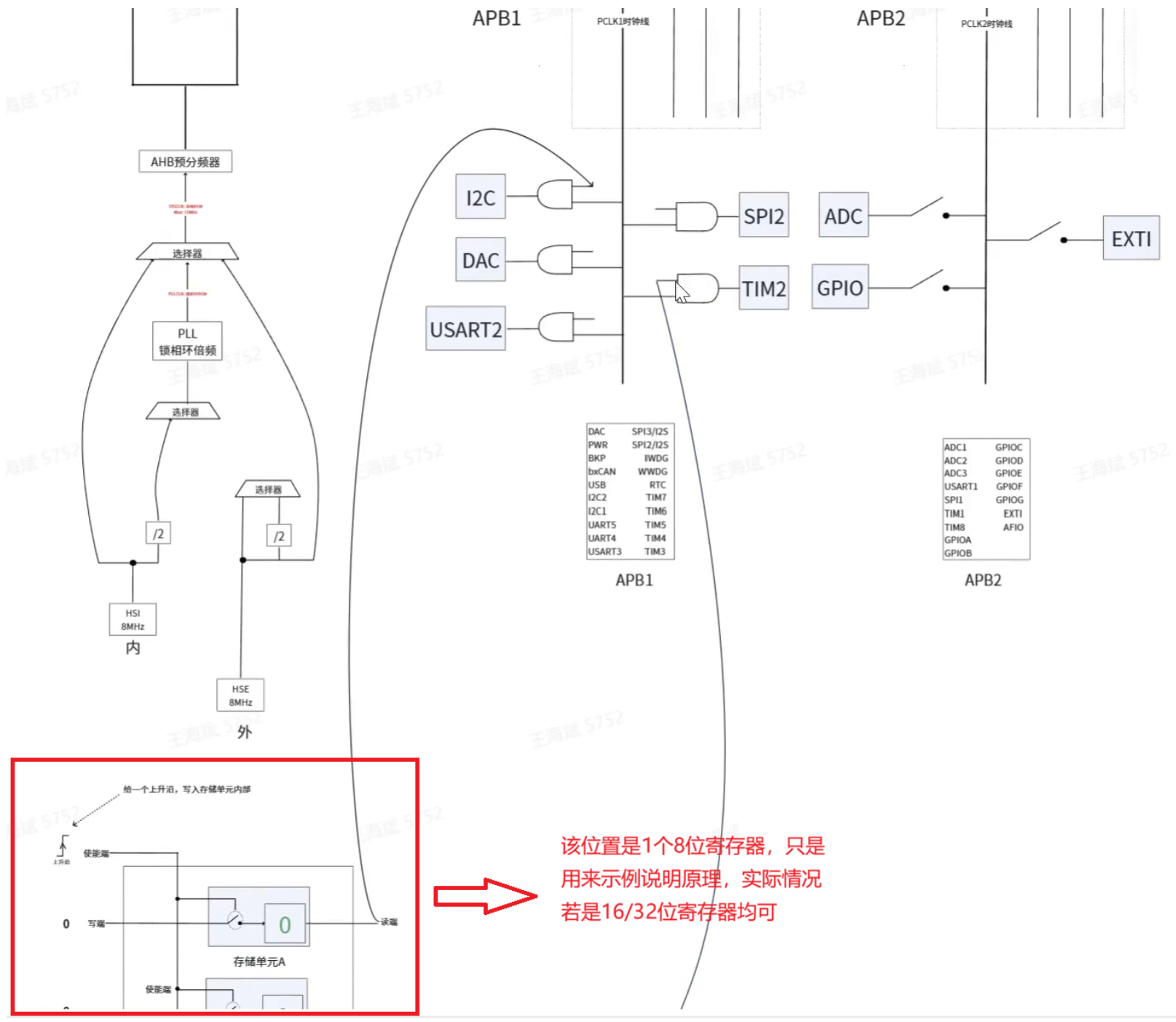

本质上，开启外设就是把该设备接入到对应的时钟线上。我们可以把时钟线想象成一条输送动力的管道，而每个外设前面都有一个"开关"。只有当这个开关闭合时，时钟信号才能流向该外设，外设才能工作。

这个"开关"在硬件电路中，实际上是一个逻辑门电路。在参考手册的电路图中，它被明确画为一个**与门（AND Gate）**结构。

1.3.1 与门的工作原理

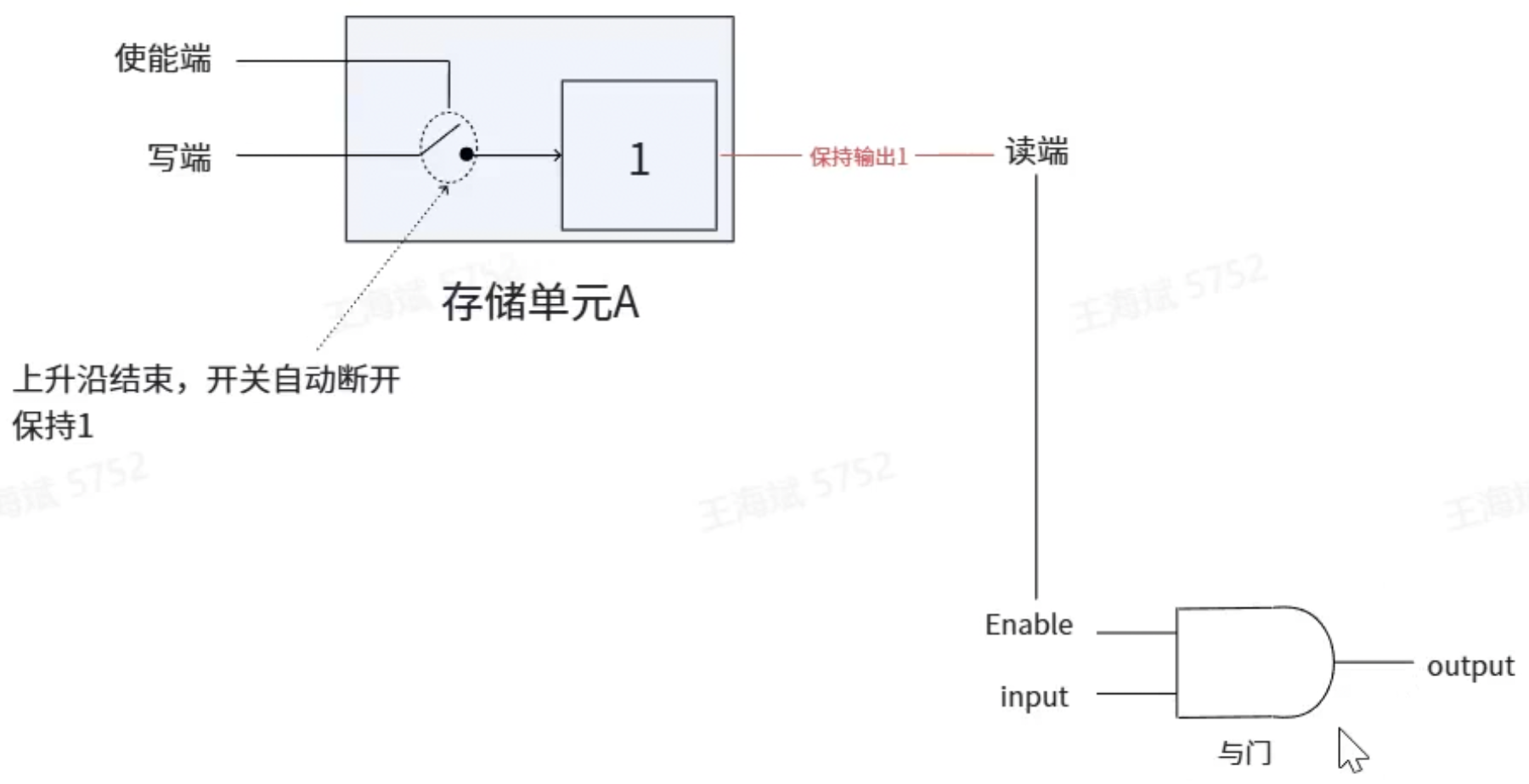

这个与门有两个输入端：

时钟输入端（Input）：连接着总线上的时钟信号（如 PCLK1 或 PCLK2）。
使能端（Enable）：连接着 RCC 寄存器中的某一位（Bit）。

根据与门的逻辑特性，只有当两个输入都为高电平（1）时，输出端（Output）才会有时钟信号输出。

如果寄存器位为 0，无论时钟信号如何跳动，输出永远为 0，外设处于"断电"状态。
如果寄存器位为 1，时钟信号就能无损地通过与门，驱动外设工作。

因此，我们在软件层面写的"开启 GPIO 时钟"，在硬件层面就是向 RCC 的特定寄存器写入一个 1，将与门的使能端拉高，从而闭合开关。

1.4 RCC 的寻址与访问机制

RCC 作为 MCU 内部的一个片上外设，它的访问方式与我们熟悉的 GPIO 是完全一致的。

1.4.1 统一编址

在 ARM Cortex-M 架构中，内存、片上外设（包括 RCC、GPIO、USART 等）都是统一编址的。这意味着 RCC 在内存映射中拥有一个固定的起始物理地址。CPU 可以通过系统总线直接访问这个地址。

1.4.2 寄存器封装

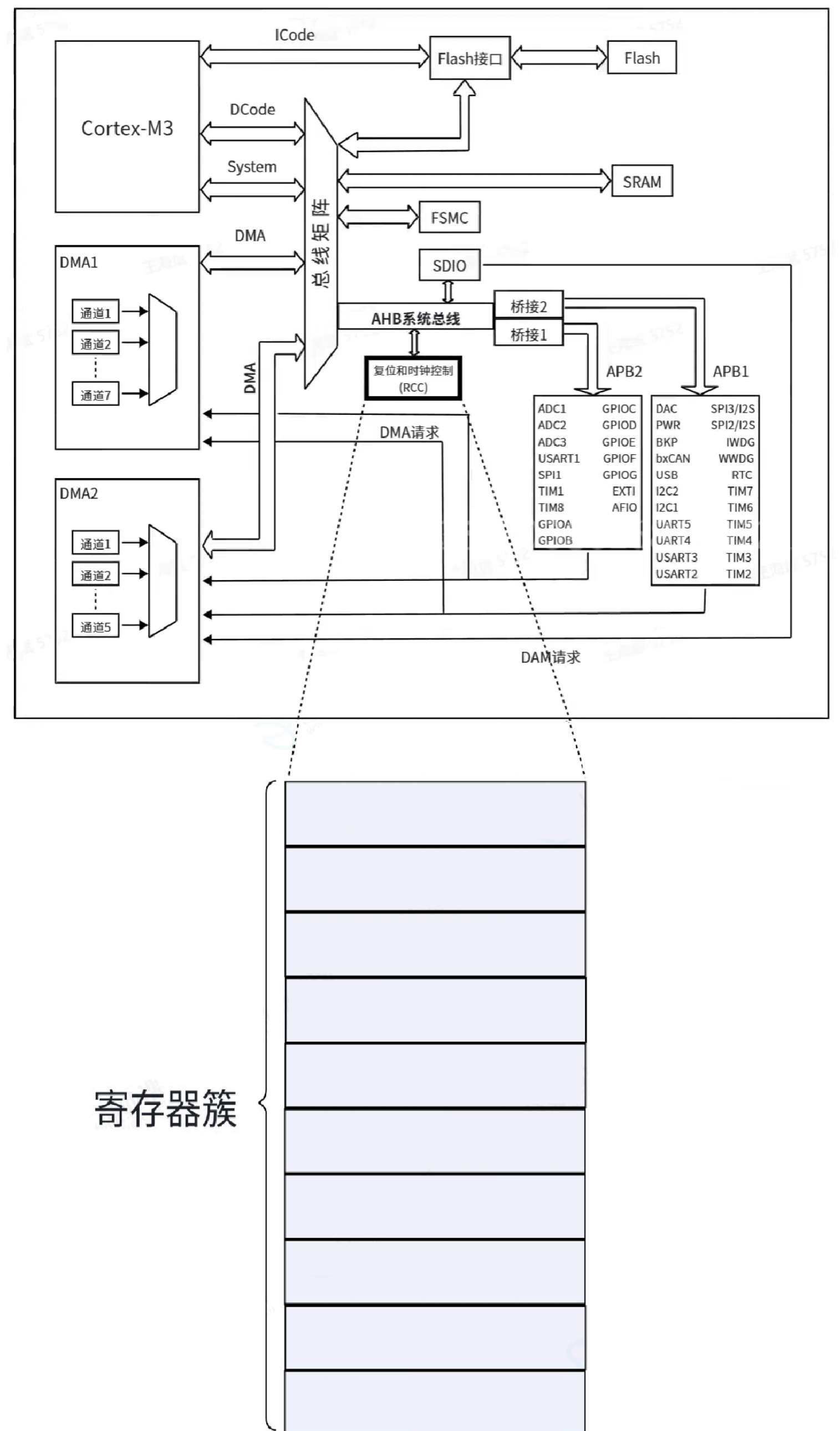

RCC 内部包含大量的寄存器，这些寄存器在物理上是连续排列的。在软件驱动开发中，我们会将这些寄存器封装成一个结构体（Struct）。

结构体的基地址对应 RCC 的起始物理地址。
结构体内的成员变量对应具体的寄存器，它们之间的偏移量（Offset）对应硬件上的地址偏移（如 0x00, 0x04, 0x08 等）。

通过这种方式，CPU 就可以像访问普通内存变量一样，精准地修改 RCC 内部的每一个配置位，从而完成对整个时钟树的控制。在阅读源码时，大家会看到 RCC 一定有一个定义的基地址，所有的配置操作都是基于这个基地址加上偏移量来进行的。

二、关键 RCC 寄存器详解

要掌握 RCC 的配置，就必须深入理解几个核心寄存器。这些寄存器直接对应了我们在 CubeMX 中看到的各种选项。

2.1 时钟控制寄存器 (RCC_CR)

RCC_CR (Clock Control Register) 是 RCC 中最基础的寄存器，主要用于控制时钟源的开启与状态监测。

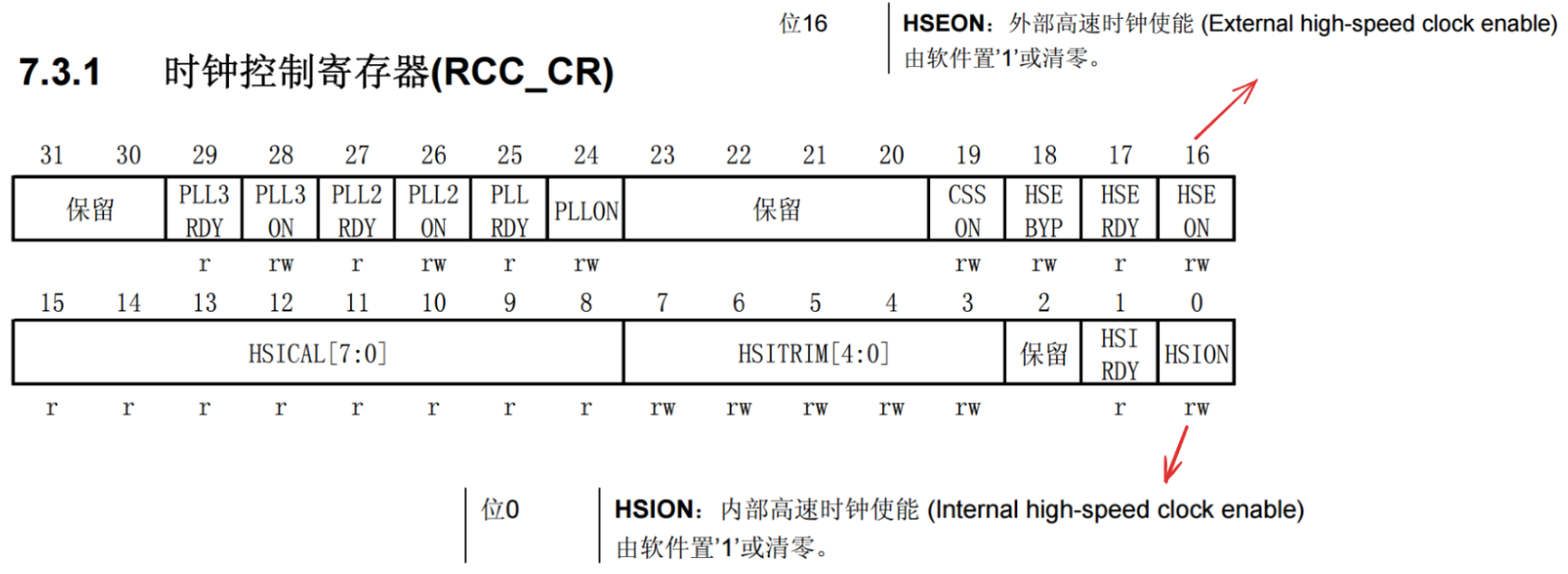

2.1.1 内部高速时钟使能 (HSION)

位置：位 0 (Bit 0)
功能：Internal high-speed clock enable。
操作：由软件置 '1' 开启内部高速时钟（HSI），清零则关闭。HSI 是芯片内部自带的 RC 振荡器，通常频率为 8MHz，不需要外部元件即可起振，是系统启动时的默认时钟源。

2.1.2 外部高速时钟使能 (HSEON)

位置：位 16 (Bit 16)
功能：External high-speed clock enable。
操作：由软件置 '1' 开启外部高速时钟（HSE），清零则关闭。HSE 通常接外部晶振（如 8MHz），精度比 HSI 高。

2.1.3 其他关键位

除了上述两个使能位，RCC_CR 还包含 PLL 的使能位（PLLON）、时钟就绪标志位（如 HSIRDY, HSERDY, PLLRDY）等。这些就绪标志位是只读的，用于告诉 CPU 时钟源是否已经稳定起振，只有在稳定后才能进行切换操作。

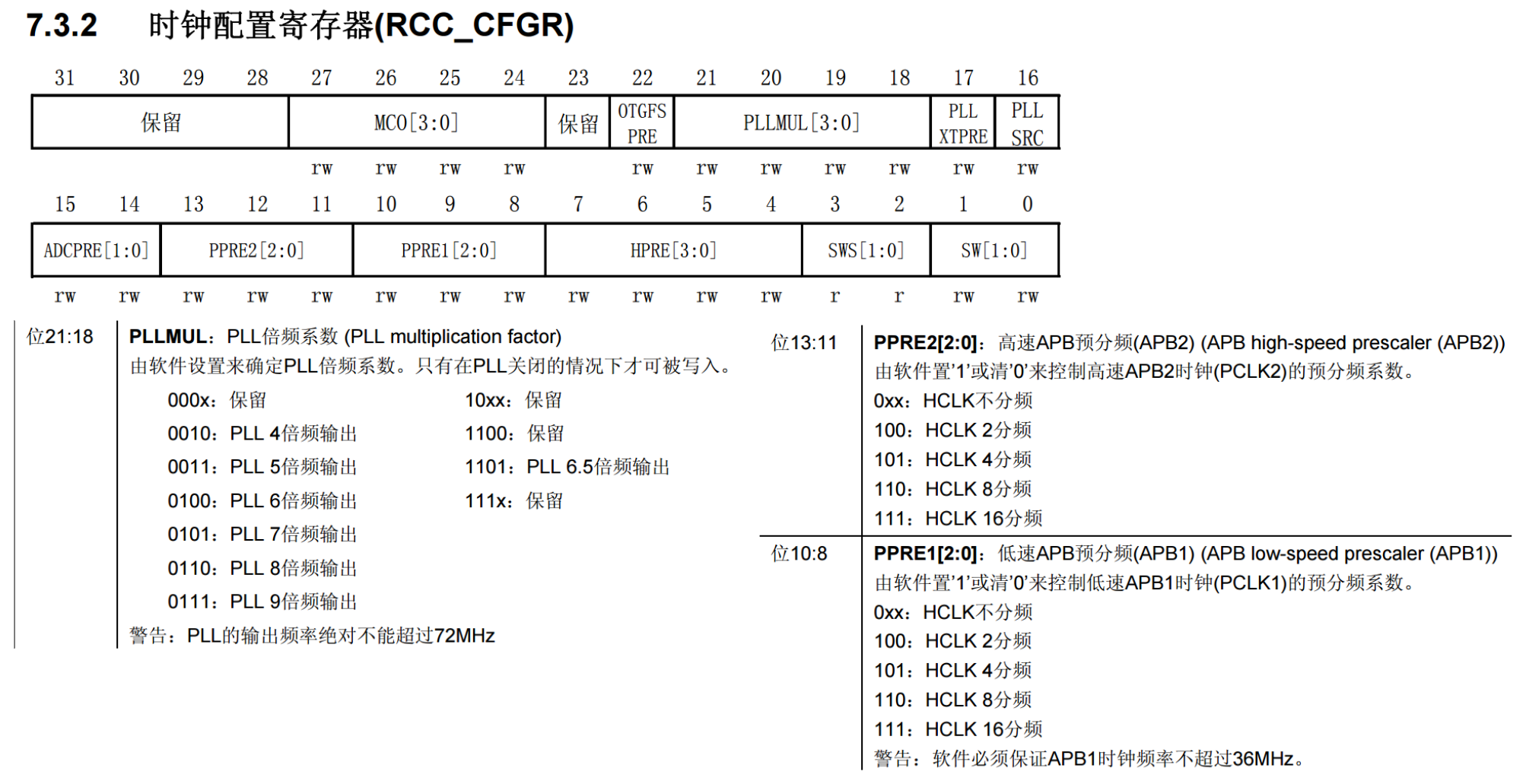

2.2 时钟配置寄存器 (RCC_CFGR)

如果说 RCC_CR 负责"点火"，那么 RCC_CFGR (Clock Configuration Register) 就负责"调速"。它决定了系统的最终运行频率以及各总线的分频系数。

2.2.1 PLL 倍频系数 (PLLMUL)

位置：位 21:18
功能：PLL multiplication factor。
详解：锁相环（PLL）的作用是将输入的时钟频率进行倍频，以获得更高的系统主频。该字段由软件设置来确定倍频系数。
- 000x: 保留
- 0010: PLL 4 倍频输出
- 0011: PLL 5 倍频输出
- ...以此类推...
- 0111: PLL 9 倍频输出
- 1101: PLL 6.5 倍频输出
注意：只有在 PLL 关闭的情况下才可被写入。警告：PLL 的输出频率绝对不能超过 72MHz（针对 STM32F1 系列）。

2.2.2 高速 APB 预分频器 (PPRE2)

位置：位 13:11
功能：APB high-speed prescaler (APB2)。
详解：用于控制高速 APB2 时钟（PCLK2）的预分频系数。
- 0xx: HCLK 不分频
- 100: HCLK 2 分频
- 101: HCLK 4 分频
- 110: HCLK 8 分频
- 111: HCLK 16 分频

2.2.3 低速 APB 预分频器 (PPRE1)

位置：位 10:8
功能：APB low-speed prescaler (APB1)。
详解：用于控制低速 APB1 时钟（PCLK1）的预分频系数。
- 0xx: HCLK 不分频
- 100: HCLK 2 分频
- ...
- 111: HCLK 16 分频
注意：软件必须保证 APB1 时钟频率不超过 36MHz。这是由挂载在 APB1 上的外设性能决定的。

2.3 外设时钟使能寄存器

这是我们在开发中最常打交道的寄存器组。MCU 的外设分布在不同的总线上，因此使能寄存器也按总线分类。

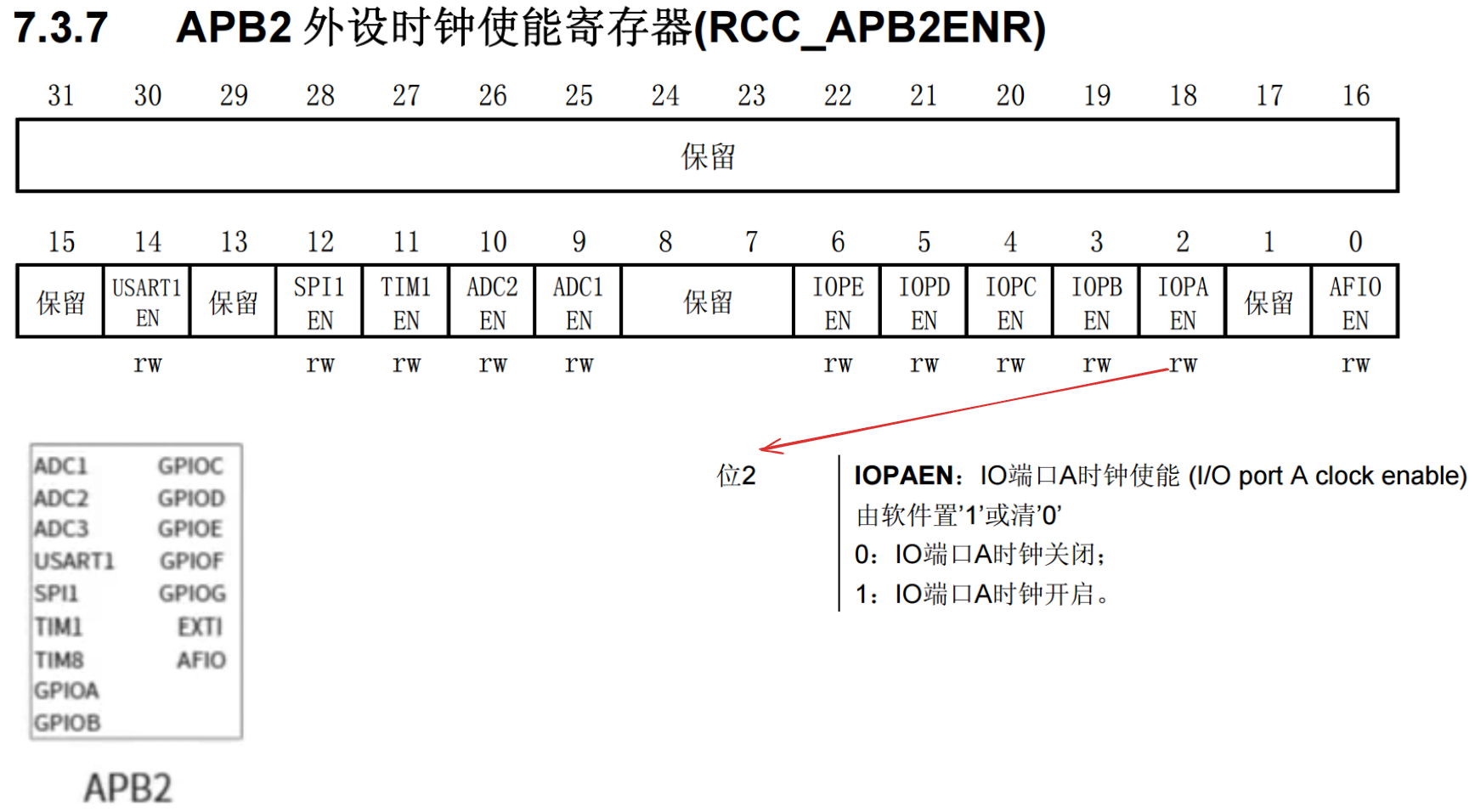

2.3.1 APB2 外设时钟使能寄存器 (RCC_APB2ENR)

APB2 是高速总线，挂载着对速度要求较高的外设。

位 2 (IOPAEN)：IO port A clock enable。置 1 开启 GPIOA 时钟，置 0 关闭。这是点亮 LED 或读取按键前必须做的第一步。
位 3 (IOPBEN)：IO port B clock enable。
位 4 (IOPCEN)：IO port C clock enable。
其他外设：还包括 USART1 (位 14)、SPI1 (位 12)、TIM1 (位 11)、ADC1/2 (位 9/10) 等。

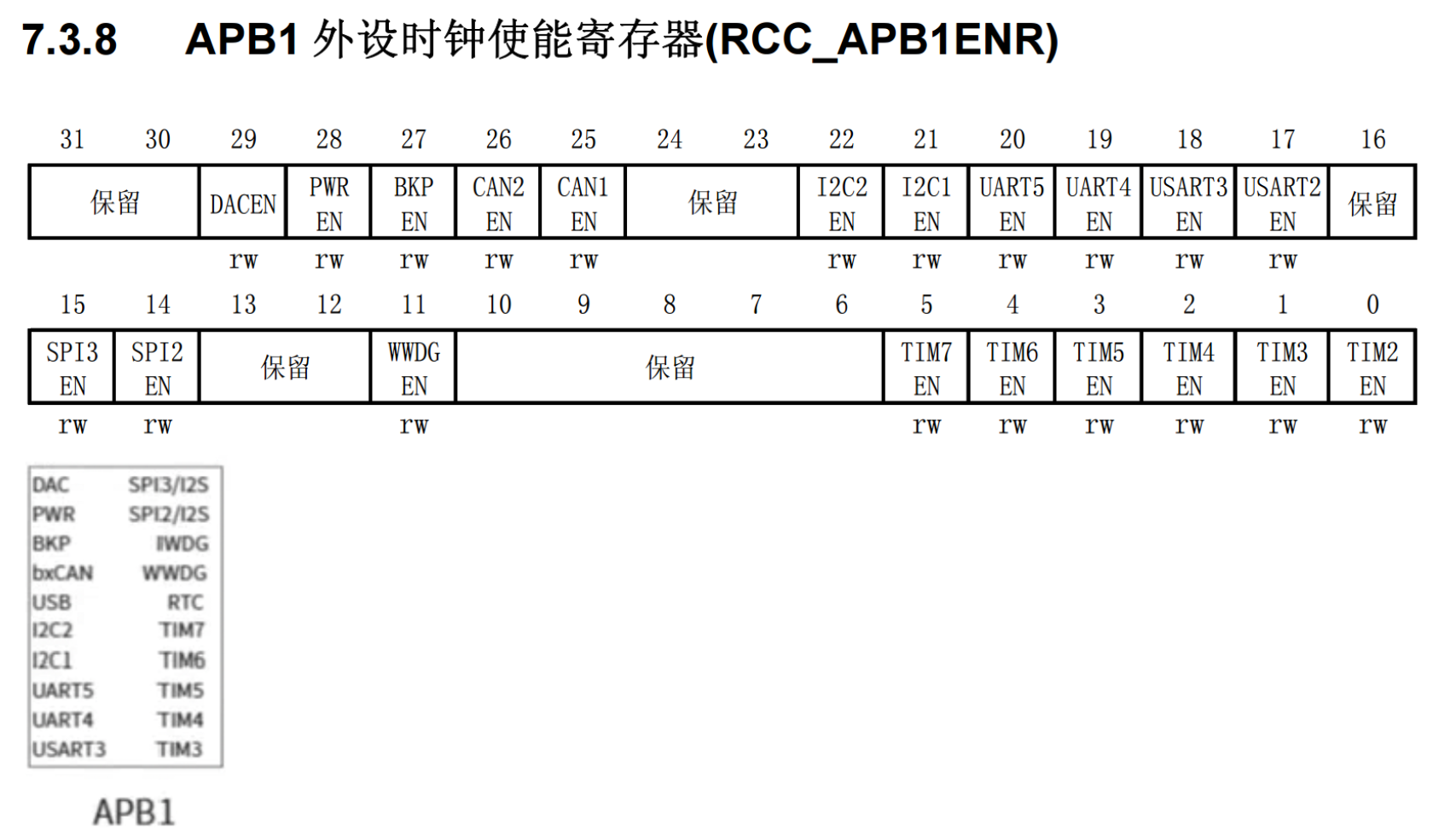

2.3.2 APB1 外设时钟使能寄存器 (RCC_APB1ENR)

APB1 是低速总线，最大频率通常限制在 36MHz。

位 0 (TIM2EN)：TIM2 定时器时钟使能。
位 1 (TIM3EN)：TIM3 定时器时钟使能。
位 14 (SPI2EN)：SPI2 时钟使能。
位 17 (USART2EN)：USART2 时钟使能。
其他外设：还包括 I2C1/2、CAN、USB、DAC 等。

三、RCC 时钟系统实验设计与原理

3.1 RCC 的核心定位与实验思路

在 STM32 的片上外设体系中，RCC（Reset and Clock Control，复位和时钟控制）扮演着极其特殊的角色。它不像 GPIO 那样可以直接对外输出高低电平来控制硬件，也不像 UART 那样直接进行数据收发。RCC 本质上是一个"对内服务"的模块，它的核心任务是为 MCU 内部的其他所有外设提供时钟源。可以说，没有 RCC 提供的时钟信号，CPU 无法执行指令，外设也无法工作。

为了直观地验证 RCC 对系统运行速度的影响，我们设计了一个基于 LED 闪烁的实验。虽然通常控制 LED 闪烁我们会使用标准库提供的 HAL_Delay 函数，但在本次 RCC 实验中，为了更纯粹地观察时钟频率与 CPU 执行效率的关系，我们决定摒弃 HAL_Delay，转而采用一种更底层的延时方式：自定义一个基于 while 循环的 CPU_Delay 函数。

这个函数的逻辑非常简单：通过传入一个巨大的计数值（例如 654545），让 CPU 在一个 while(cnt--) 的死循环中不断执行减法操作，直到计数值减为 0 才退出。这种延时方式的本质是消耗 CPU 的运算周期。既然代码执行的指令数量是固定的，那么这段代码跑完所需的时间，就完全取决于 CPU 的运行速度（即主频 FCLK）。

因此，我们的实验逻辑链条非常清晰：

编写一个依赖 CPU 运算速度的软件延时函数。
通过 STM32CubeMX 动态调整 RCC 的时钟树配置（主要是分频系数）。
观察在相同代码、相同循环次数下，LED 闪烁频率随主频降低而变慢的现象。

这就相当于把 CPU 变成了一个"时钟频率显示器"：主频越快，循环跑得越快，灯闪得越快；主频越慢，循环跑得越慢，灯闪得越慢。

3.2 硬件连接与控制逻辑解析

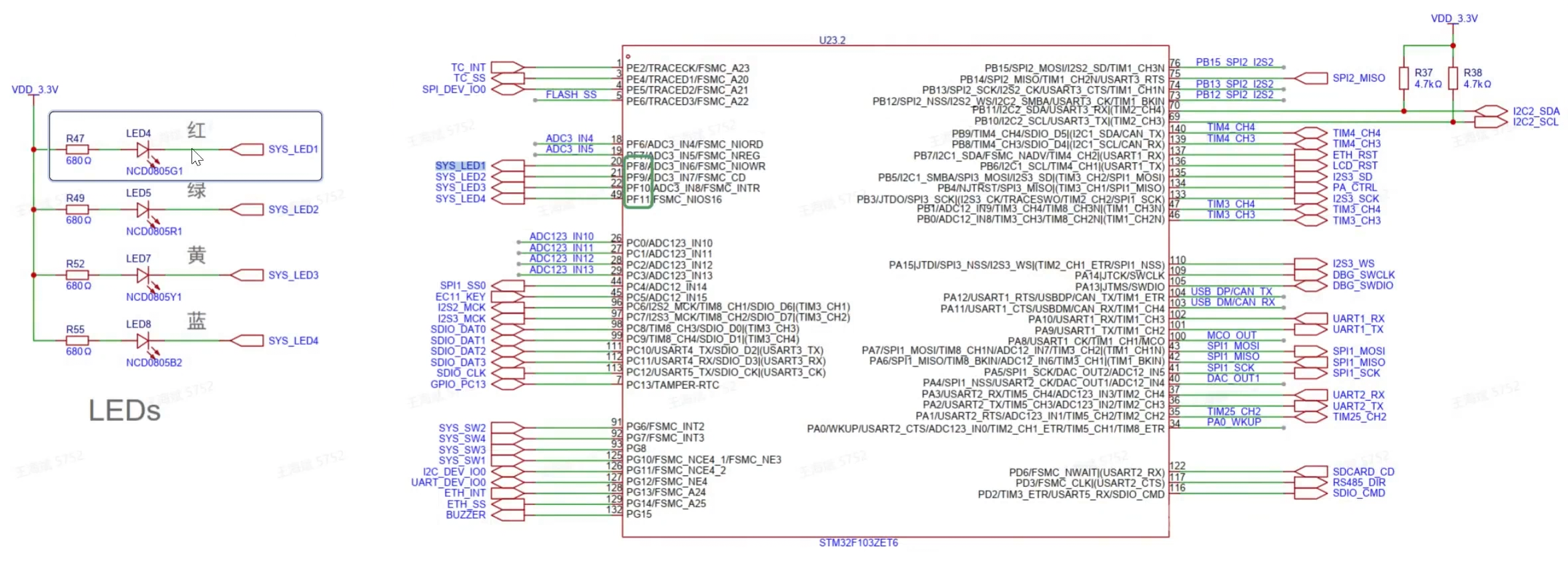

本次实验选用的硬件对象是开发板上的红色 LED4。通过分析原理图可知，LED4 对应的网络标号为 SYS_LED1，其物理引脚连接在 MCU 的 PF8 端口上。

从电路设计上看，LED4 采用了共阳极接法：

阳极：连接到 VDD_3.3V 电源。
阴极：串联了一个 680Ω 的限流电阻（R47）后，连接到 PF8 引脚。
型号：使用的是 NCD0805G1 封装的红色 LED。

基于这种电路结构，GPIO 的控制逻辑如下：

输出高电平（High） ：PF8 为 3.3V，LED 两端无压差，电流不导通，LED 熄灭。
输出低电平（Low） ：PF8 为 0V，LED 两端形成 3.3V 压差，电流导通，LED 点亮。

在 STM32CubeMX 的配置界面中，我们需要将 PF8 配置为 GPIO_Output 模式，输出类型选择 Output Push Pull（推挽输出），初始电平设为 High（默认熄灭），并且不需要上拉或下拉电阻。这样的配置确保了我们可以直接通过翻转 PF8 的电平来控制 LED 的亮灭状态。

四、项目配置与代码实现细节

4.1 CubeMX 关键配置项

在生成工程代码之前，我们需要在 STM32CubeMX 中完成以下核心配置：

MCU 选型 ：选择 STM32F103ZETx 系列芯片。
调试接口 ：务必开启 SYS -> Debug -> Serial Wire。这是为了防止芯片锁死导致无法再次下载程序。
GPIO 设置：找到 PF8 引脚，将其设置为 GPIO_Output。在配置栏中确认 Mode 为 Output Push Pull，Pull-up/Pull-down 为 No pull-up and no pull-down，Maximum output speed 设为 Low（对于点灯实验，低速足以减少EMI）。
时钟源 ：在 Clock Configuration 选项卡中，确保 HSE（外部高速晶振）被选中并设置为 Crystal/Ceramic Resonator 模式，频率输入为 8MHz。

4.2 自定义延时函数的陷阱与修正

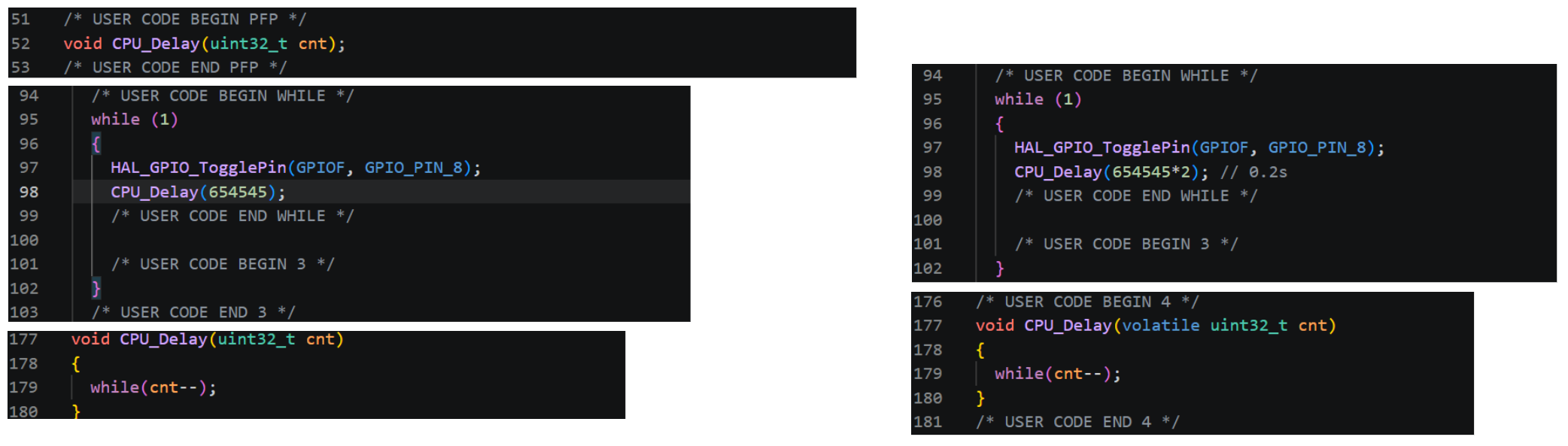

这是本实验中最关键的代码环节。为了实现依赖主频的延时，我们编写了如下函数：

c 复制代码

void CPU_Delay(uint32_t cnt)
{
    while(cnt--);
}

在主循环中调用方式如下：

c 复制代码

while (1)
{
    HAL_GPIO_TogglePin(GPIOF, GPIO_PIN_8); // 翻转 PF8 电平
    CPU_Delay(654545);                     // 延时约 0.2s (72MHz下)
}

编译器优化的"坑"

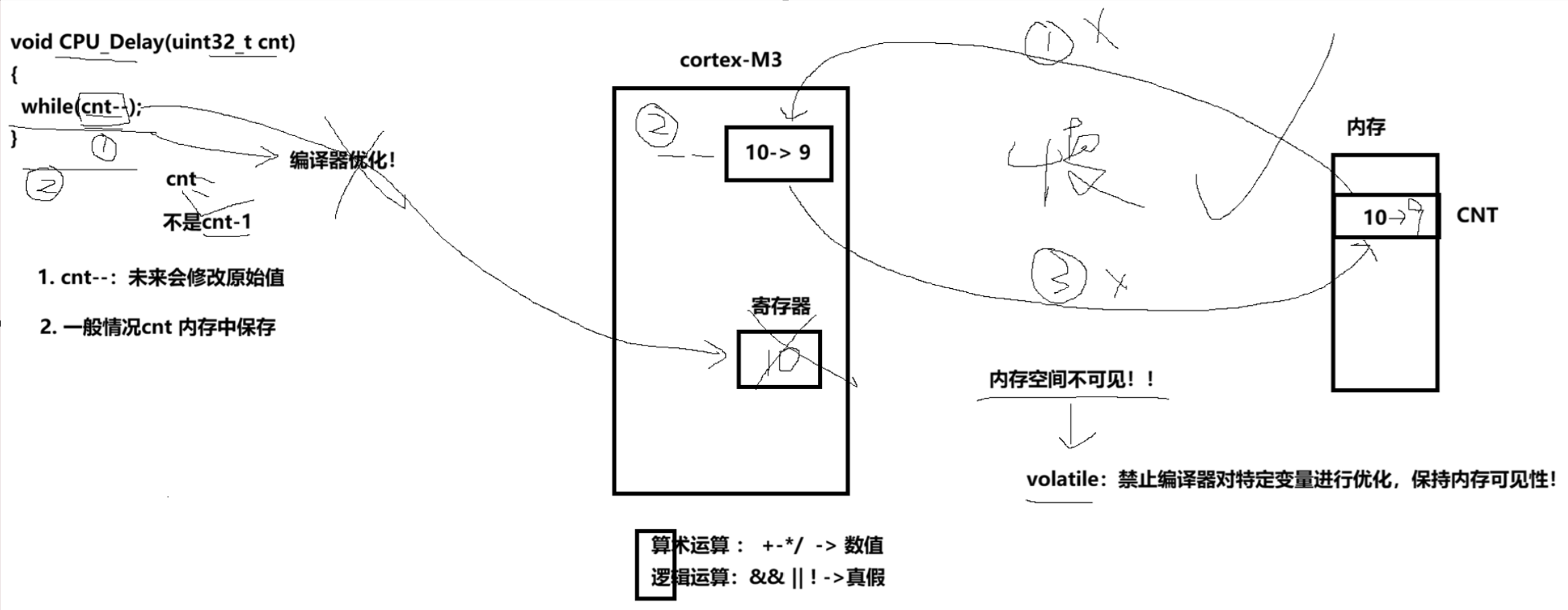

初看这段代码似乎没有问题，但在实际编译运行时，你可能会发现 LED 根本不闪烁，或者闪烁极快肉眼无法察觉。这是因为现代编译器（如 GCC 或 ARMCC）非常聪明，它会进行激进的优化。

当编译器看到 while(cnt--) 时，它发现 cnt 只是一个局部变量，且在循环内部除了自减没有任何其他副作用（比如没有被外部中断修改，也没有被用来驱动外设）。为了提高运行效率，编译器可能会将这个变量直接放入 CPU 的高速寄存器中进行运算，甚至如果优化等级过高，它可能认为这个空循环毫无意义而直接将其"优化掉"（删除）。一旦变量进入寄存器或被优化，原本预期的内存访问延迟就会消失，导致延时失效。

volatile 关键字的救赎

为了解决这个问题，必须使用 volatile 关键字修饰参数。修改后的代码如下：

c 复制代码

void CPU_Delay(volatile uint32_t cnt)
{
    while(cnt--);
}

volatile 的字面意思是"易变的"。它告诉编译器："这个变量随时可能被改变，不要把它缓存到寄存器里，也不要优化掉对它的读写操作，每次都必须老老实实地去内存中读取它的值。"

在 Cortex-M3 内核的架构中，这意味着：

禁止寄存器缓存 ：每次执行 cnt-- 时，CPU 必须从内存（Memory）中读取 cnt 的值到寄存器，减 1 后再写回内存。
保持内存可见性：这种频繁的内存读写操作虽然降低了效率，但正是我们想要的------它强制产生了固定的时间开销，从而实现了精准的软延时。

4.3 时钟树配置策略

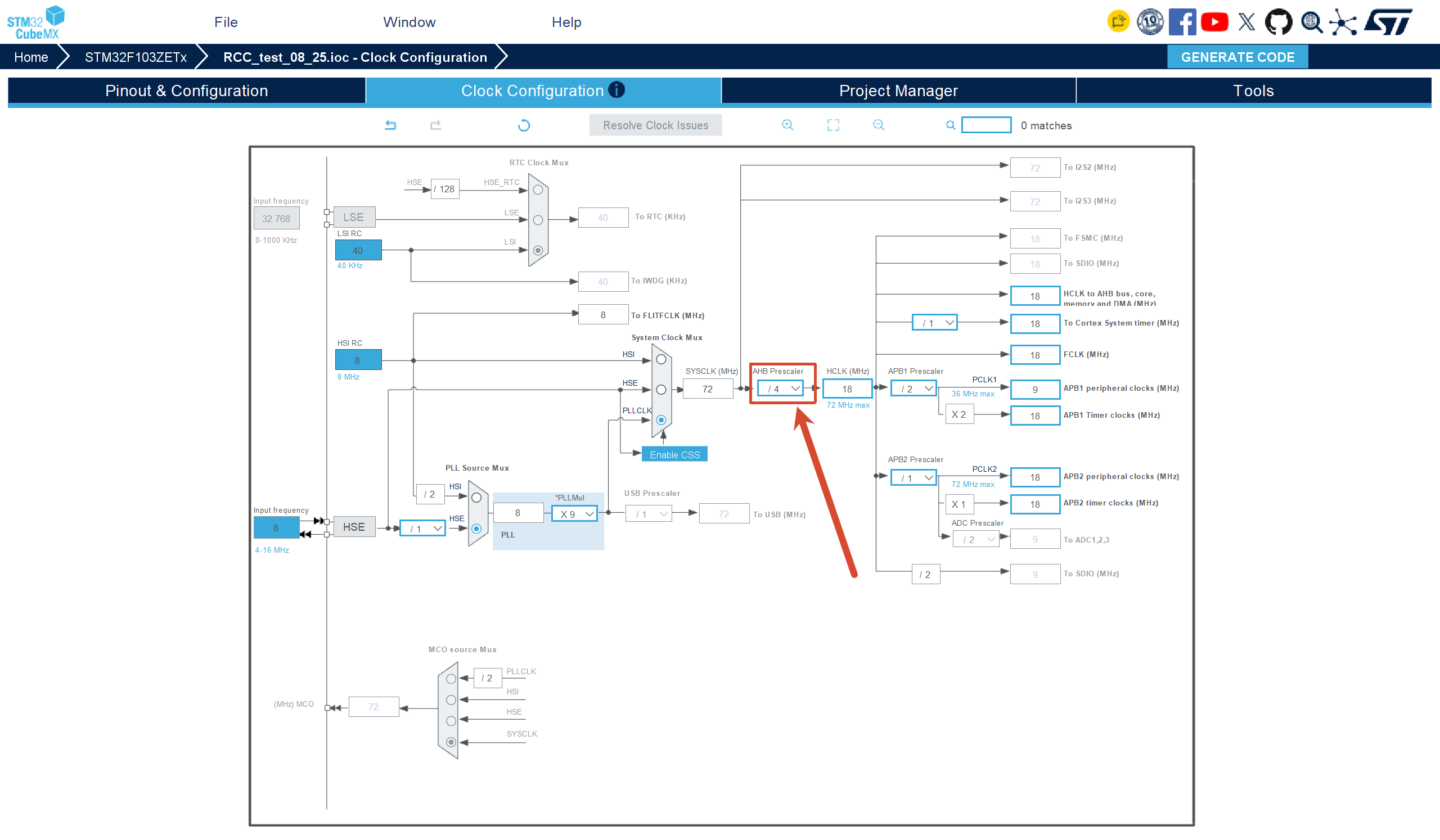

为了验证不同主频下的效果，我们需要在 CubeMX 的 Clock Configuration 页面调整 AHB Prescaler（AHB 预分频器）。

场景一：全速运行（基准）

SYSCLK：72 MHz（由 HSE 8MHz 经过 PLL 9倍频得到）。
HCLK (AHB Prescaler)：/1。
结果：CPU 主频为 72MHz。此时 CPU_Delay(654545) 大约耗时 0.2秒左右，LED 闪烁节奏适中。

场景二：降频测试

SYSCLK：保持 72 MHz 不变。
HCLK (AHB Prescaler)：修改为 /4。
结果：CPU 主频变为 72 / 4 = 18 MHz。
现象预期 ：由于 CPU 速度变成了原来的 1/4，执行同样的 65万次循环所需的时间将变成原来的 4 倍。肉眼观察到的 LED 闪烁频率会明显变慢。
