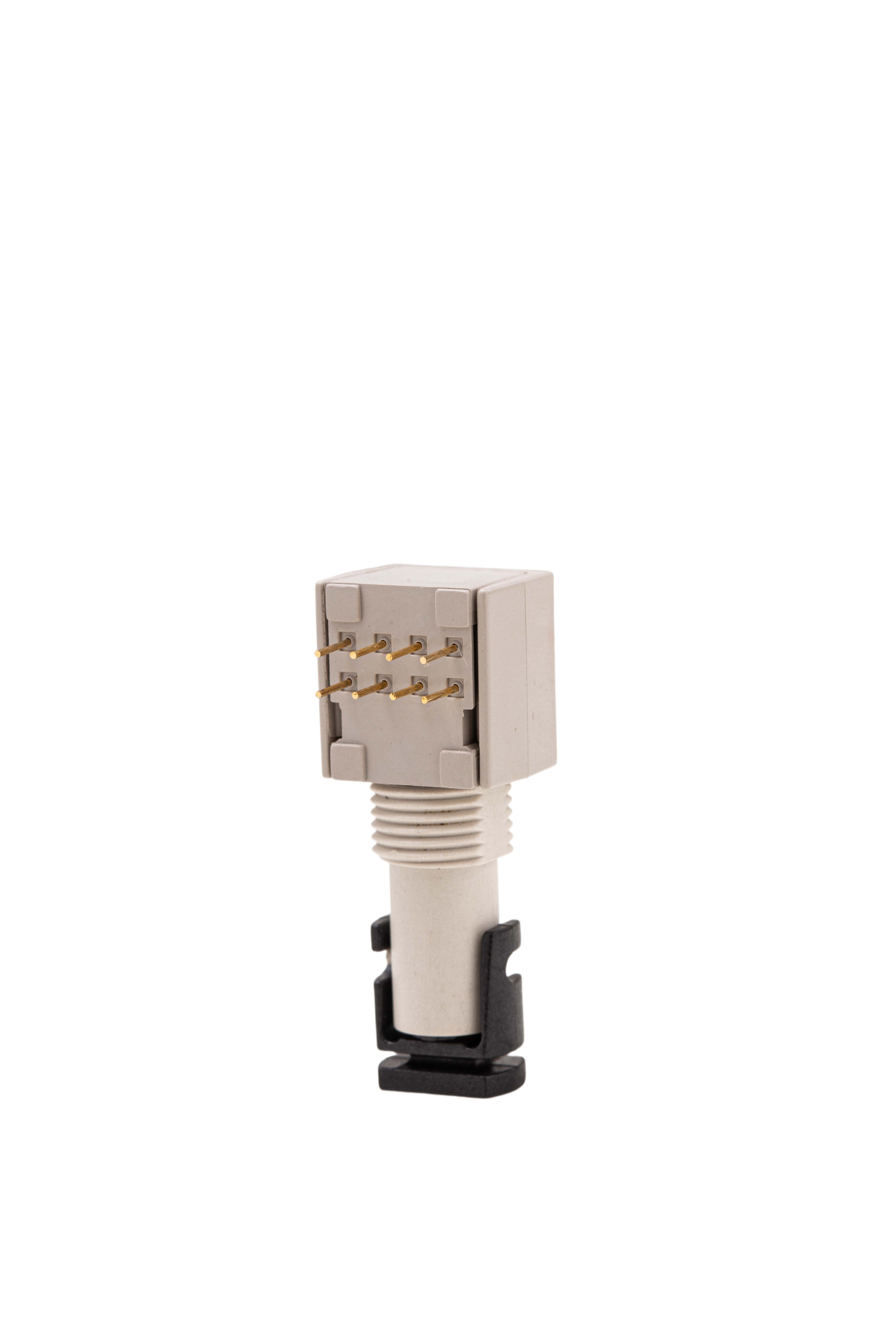

Broadcom（原 Avago）HFBR‑1414TZ 系列 820nm 工业光模块，广泛用于工业控制、PLC 总线、电力通信等设备。受海外供应链影响，该型号交期长、采购成本居高不下。芯瑞科技**DT‑1414TH3（发射）+DT‑2412TH3（接收）**作为主推国产化 Pin‑to‑Pin 替代器件，引脚、机械、光口完全兼容原厂，同时基于 VCSEL 光源带来低功耗、高可靠性等升级特性，为硬件工程师提供自主可控的选型方案。
一、项目背景
HFBR‑1414TZ/2412TZ 是工业领域经典的 820nm 多模光收发组件，支持 ST 螺纹光口，工业宽温‑40℃~+85℃，兼容 50/125µm、62.5/125µm、100/140µm、200µm 多模光纤。
但进口器件面临现实痛点：
- 供货周期不可控，部分衍生型号订货困难；
- 采购成本持续走高，不利于设备降本；
- LED 光源方案驱动电流高达 60mA，整机发热大，长期存在光衰隐患。
芯瑞 DT‑1412TH3 系列，实现原位硬件兼容，同时采用新一代 VCSEL 光源，在功耗、寿命、链路性能上实现升级，是国产化替换的优选方案。
| 器件 | 类型 | 说明 |
|---|---|---|
| HFBR‑1414TZ | 发射端 | 820nm LED 光源，Threaded‑ST 螺纹光口 |
| HFBR‑2412TZ | 接收端 | 820nm 接收，开集输出 |
| DT‑1414TH3 | 发射端 | 芯瑞主推，820nm VCSEL 光源，Pin‑to‑Pin 兼容 HFBR‑1414TZ |
| DT‑2412TH3 | 接收端 | 芯瑞配套接收，Pin‑to‑Pin 兼容 HFBR‑2412TZ |
二、硬件兼容性总览
DT‑1414TH3 从引脚定义、PCB 焊盘、机械封装、光接口全部对标原厂器件。
表格
| 项目 | 兼容情况 | 说明 |
|---|---|---|
| 引脚定义 | ✅完全兼容 | DIP‑8 引脚功能一一对应 |
| PCB 焊盘 | ✅完全兼容 | 原有 PCB 布局可直接复用 |
| 机械尺寸 | ✅完全兼容 | 封装外形、引脚间距一致 |
| Threaded‑ST 光口 | ✅完全兼容 | 螺纹规格一致，可复用原有面板开孔、螺母垫圈配件 |
| 光纤链路 | ✅完全兼容 | 820nm 波长，兼容多规格多模光纤 |
| 工作温区 | ✅完全兼容 | ‑40℃ ~ +85℃工业宽温 |
| 工艺适配 | ✅完全兼容 | 支持波峰焊、贴片机 Pick‑and‑Place 批量生产 |
三、引脚定义对照
发射端 DT‑1414TH3 VS HFBR‑1414TZ
表格
| 引脚号 | HFBR‑1414TZ | DT‑1412TH3 | 说明 |
|---|---|---|---|
| 1 | NC 空脚 | NC 空脚 | 1/4/5/8 内部互连，悬空 |
| 2 | ANODE 阳极 | ANODE 阳极 | 2/6/7 内部短接，发光器件阳极 |
| 3 | CATHODE 阴极 | CATHODE 阴极 | 发光器件阴极 |
| 4 | NC 空脚 | NC 空脚 | 1/4/5/8 内部互连，悬空 |
| 5 | NC 空脚 | NC 空脚 | 1/4/5/8 内部互连，悬空 |
| 6 | ANODE 阳极 | ANODE 阳极 | 2/6/7 内部短接 |
| 7 | ANODE 阳极 | ANODE 阳极 | 2/6/7 内部短接 |
| 8 | NC 空脚 | NC 空脚 | 1/4/5/8 内部互连，悬空 |
3.2 接收端 DT‑2412TH3 VS HFBR‑2412TZ
表格
| 引脚号 | HFBR‑2412TZ | DT‑2412TH3 | 说明 |
|---|---|---|---|
| 1 | NC 空脚 | NC 空脚 | 1/4/5/8 互连，悬空 |
| 2 | VCC +5V | VCC +5V | 模块供电引脚 |
| 3 | COMMON GND | COMMON GND | 3/7 引脚内部共地 |
| 4 | NC 空脚 | NC 空脚 | 1/4/5/8 互连，悬空 |
| 5 | NC 空脚 | NC 空脚 | 1/4/5/8 互连，悬空 |
| 6 | DATA 数据输出 | DATA 数据输出 | 开集 OC 输出 |
| 7 | COMMON GND | COMMON GND | 3/7 引脚内部共地 |
| 8 | NC 空脚 | NC 空脚 | 1/4/5/8 互连，悬空 |
硬件设计提示：接收模块 VCC（Pin2）与 GND（Pin3）之间，就近放置 0.1μF 陶瓷去耦电容，引线长度控制≤20mm，保障接收灵敏度
四、光电性能对比：VCSEL 方案带来性能升级
测试条件：Ta=25℃，Vcc=5V，62.5/125μm 多模光纤
发射端关键参数
表格
| 参数项 | HFBR‑1414TZ（LED） | DT‑1414TH3（VCSEL） | 芯瑞方案优势 |
|---|---|---|---|
| 发光器件 | AlGaAs LED | VCSEL 面发射激光器 | VCSEL 光电转换效率更高，光衰更小，长期可靠性更优 |
| 中心波长 | 820nm | 820nm | 波长完全匹配，可和原厂模块互通链路 |
| 典型工作电流 | 60mA | 6mA | 功耗大幅降低，整机发热显著减小 |
| 输出光功率 | ‑12dBm@60mA | ‑16~‑12dBm@6mA | 同等光输出，电流仅为原厂 1/10 |
| 工作温度 | ‑40℃~+85℃ | ‑40℃~+85℃ | 工业宽温完全对齐 |
| 速率能力 | DC‑160MBaud | DC‑50MBaud | 覆盖绝大多数工业现场总线、PLC 光纤链路实际速率需求 |
| 适配光纤 | 50/125、62.5/125、100/140、200μm | 50/125、62.5/125、100/140、200μm | 全规格多模光纤兼容 |
接收端关键参数
表格
| 参数项 | HFBR‑2412TZ | DT‑2412TH3 | 芯瑞方案优势 |
|---|---|---|---|
| 工作速率 | DC‑5MBaud | DC‑5MBaud | 速率指标完全匹配 |
| 接收灵敏度 | ‑24dBm（全温） | ‑27dBm | 灵敏度更优，带来更大链路余量，适配更长传输距离 |
| 过载光功率 | ‑10dBm | ‑9dBm | 指标接近，短距离不会出现光过载问题 |
| 输出方式 | 开集肖特基输出 | 开集 OC 输出 | 逻辑接口完全兼容原有电路 |
| 工作温度 | ‑40℃~+85℃ | ‑40℃~+85℃ | 工业宽温一致 |
五、驱动电路设计建议
原厂 HFBR‑1414TZ 为 LED，设计驱动电流 60mA；DT‑1412TH3 采用高效 VCSEL，仅需 6mA 即可输出同等光功率，降低整机功耗与发热，减缓器件老化。
工程设计建议：
-
新项目新 PCB：直接采用芯瑞科技推荐 75451 高速开关驱动电路，设置典型工作电流 6mA，限流电阻 R 不大于 100Ω；
-
老产品改版升级：可通过修改发射回路限流电阻，把工作电流控制在 2‑10mA 区间，充分发挥 VCSEL 低功耗优势；
-
接收电路 ：可直接沿用原有开集接收外围电路，仅需保证去耦电容紧贴模块电源引脚。
六、链路预算参考
计算公式：
实际光余量 = 最小发射光功率 − 最大接收灵敏度 −（光纤损耗+接头损耗+老化余量）以 62.5/125µm 多模光纤举例： DT‑1414TH3 最小输出‑16dBm，DT‑2412TH3 接收灵敏度‑27dBm，理论光预算 11dB。 扣除 2 个 ST 接头损耗合计 0.6dB，器件老化预留 1.5dB 余量，可用衰减 8.9dB，理论传输距离可达 2.7km，满足绝大多数工业现场通信需求。
-
工程建议：链路设计预留充足余量，保障高低温环境长期稳定运行
七、适用选型场景
DT‑1414TH3 非常适合国内工业设备国产化项目，覆盖绝大多数工业光纤链路应用。
表格
应用场景 推荐等级 补充说明 工业 PLC、现场总线、光纤中继 ⭐⭐⭐⭐⭐强烈推荐 低功耗、宽温、高灵敏度，完美适配 电力、轨交、自动化控制设备 ⭐⭐⭐⭐⭐强烈推荐 支持三防涂覆，适应恶劣工业环境 DC‑50MBaud 以内中速工业通信 ⭐⭐⭐⭐推荐 整机完成 BER 误码测试即可落地 存量设备国产化改版替换 ⭐⭐⭐⭐推荐 优先调整发射驱动电流，发挥 VCSEL 低功耗优势 八、整机测试验证清单
国产化器件导入量产前，建议完成以下验证，保障产品可靠性。
表格
序号 测试项目 判定标准 1 发射工作电流实测 DT‑1414TH3 控制在 2‑10mA 区间 2 发射光功率测试 光功率落在‑16~‑12dBm 规格区间 3 高低温循环测试 ‑40℃~+85℃，全程 BER ≤1e‑9 4 链路距离余量测试 短距离、标称距离、极限距离分别验证 5 整机 ESD/EMC 测试 引脚、光口静电、辐射抗扰度满足设备标准 6 混合对接测试 DT 发射对接原厂 HFBR‑2412TZ，实现互通 7 长时间通电老化测试 连续老化，光功率漂移在允许范围 九、总结
芯瑞 科技DT‑1414TH3 搭配 DT‑2412TH3，是 HFBR‑1414TZ/2412TZ 优秀的国产化替代方案：
-
-
引脚、机械封装、ST 螺纹光口完全 Pin‑to‑Pin 兼容，原有 PCB 结构可复用，大幅降低改版工作量；
-
新一代 VCSEL 光源对比传统 LED，驱动电流大幅降低，整机功耗、发热、器件老化都得到改善；
-
接收端灵敏度优于原厂，链路余量更大，工业恶劣环境适应性更强；
-
本土供应链，交期可控，助力设备实现自主可控、成本优化；
-
覆盖 DC‑50MBaud 以内绝大多数工业控制通信场景，是工业光链路国产化落地优选器件。
