从零开发 EtherCAT 主站（六）：SOEM 初始化流程详解，主站是如何发现所有从站的？

茯苓gao2026-08-30 12:58

从零开发 EtherCAT 主站（六）：SOEM 初始化流程详解，主站是如何发现所有从站的？

文章目录

  • [从零开发 EtherCAT 主站（六）：SOEM 初始化流程详解，主站是如何发现所有从站的？](#从零开发 EtherCAT 主站（六）：SOEM 初始化流程详解，主站是如何发现所有从站的？)
    • [一、从一个官方 Demo 看 EtherCAT Master 启动流程](#一、从一个官方 Demo 看 EtherCAT Master 启动流程)
    • [二、SOEM 为什么需要 Context？](#二、SOEM 为什么需要 Context？)
    • [三、第一步：ecx_init() --- 网卡初始化](#三、第一步：ecx_init() — 网卡初始化)
    • [四、第二步：ecx_config_init() --- 从站发现](#四、第二步：ecx_config_init() — 从站发现)
      • [4.1 为什么需要"发现"？](#4.1 为什么需要“发现”？)
      • [4.2 利用 Auto Increment Address 逐级扫描](#4.2 利用 Auto Increment Address 逐级扫描)
      • [4.3 ecx_config_init() 执行的核心步骤](#4.3 ecx_config_init() 执行的核心步骤)
    • [五、ec_slave_t --- SOEM 如何保存从站信息？](#五、ec_slave_t — SOEM 如何保存从站信息？)
    • [六、第三步：ecx_config_map_group() --- PDO 映射](#六、第三步：ecx_config_map_group() — PDO 映射)
    • [七、第四步：ecx_configdc() --- 分布式时钟配置](#七、第四步：ecx_configdc() — 分布式时钟配置)
    • [八、第五步：进入 SAFE_OP](#八、第五步：进入 SAFE_OP)
    • [九、第六步：进入 OP 前为什么要先发一次 PDO？](#九、第六步：进入 OP 前为什么要先发一次 PDO？)
    • [十、第七步：进入 OP --- 正式运行](#十、第七步：进入 OP — 正式运行)
    • [十一、SOEM 初始化完整流程总结](#十一、SOEM 初始化完整流程总结)
    • 十二、下一篇预告
    • 系列文章导航

一、从一个官方 Demo 看 EtherCAT Master 启动流程

在上一篇中，我们通过 SOEM 官方 simple.c 例程理解了主站的整体骨架：ec_init() → ec_config_init() → ec_config_map() → 状态切换 → 周期通信。

但 simple.c 使用的是传统全局 API（ec_init、ec_config_init 等全局函数）。而当前 SOEM 主推的编程模式是 Context 模式 ，即通过一个上下文结构体 ecx_contextt 来封装所有主站状态，实现多实例支持。

官方 simple_ng.c（NG = New Generation）就是 Context 模式的典型实现。本篇将以此为基础，深入分析 SOEM 的初始化流程：从网卡初始化，到调用 ecx_config_init() 自动发现 EtherCAT 从站的完整过程。

先看 simple_ng.c 的主站启动入口：

c 复制代码
static void fieldbus_start(Fieldbus *fieldbus)
{
    printf("Initializing SOEM on '%s'... ", fieldbus->iface);

    // 1. 初始化网卡
    if (!ecx_init(&fieldbus->context, fieldbus->iface)) {
        printf("no socket connection\n");
        return;
    }

    // 2. 扫描从站
    printf("Finding autoconfig slaves... ");
    if (ecx_config_init(&fieldbus->context) <= 0) {
        printf("no slaves found\n");
        return;
    }

    // 3. 映射 PDO 到内存
    ecx_config_map_group(&fieldbus->context, fieldbus->map, fieldbus->group);

    // 4. 配置分布式时钟（可选）
    ecx_configdc(&fieldbus->context);

    // 5. 等待从站进入 SAFE_OP
    ecx_statecheck(&fieldbus->context, 0, EC_STATE_SAFE_OP, EC_TIMEOUTSTATE * 4);

    // 6. 进入 OP
    ecx_slave_t *slave = fieldbus->context.slavelist;
    slave->state = EC_STATE_OPERATIONAL;
    ecx_writestate(&fieldbus->context, 0);
    ecx_statecheck(&fieldbus->context, 0, EC_STATE_OPERATIONAL, EC_TIMEOUTSTATE * 4);

    // 7. 周期通信
    fieldbus_roundtrip(fieldbus);
}

整个初始化流程可以概括为七个步骤，下面逐一深入分析。

二、SOEM 为什么需要 Context？

在 simple_ng.c 中，首先定义了一个 Fieldbus 结构体：

c 复制代码
typedef struct {
    ecx_contextt context;   // SOEM 上下文
    char *iface;            // 网卡名称
    uint8 group;            // 组 ID
    int roundtrip_time;     // 往返时间
    uint8 map[4096];        // PDO 映射缓冲区
} Fieldbus;

其中 ecx_contextt 是 SOEM Context 模式的核心数据结构，它封装了整个 EtherCAT 主站的运行时环境：

text 复制代码
ecx_contextt
    │
    ├── port → 网口操作句柄（socket/句柄）
    │
    ├── slavelist → 从站列表（ec_slave_t 数组）
    │
    ├── grouplist → 组列表（ec_group_t 数组）
    │
    ├── IOmap → 过程数据映射内存
    │
    ├── esibuf → ESI 数据缓存
    │
    ├── elist → 从站状态列表
    │
    └── ... 其他运行时状态

Context 模式与全局 API 模式的核心区别：

全局 API Context 模式
数据结构 全局变量 ec_slave[]、ec_group[] 用户管理的 ecx_contextt
多实例支持 ❌ 不支持 ✅ 支持
线程安全 差 好（各实例隔离）
典型用例 simple.c simple_ng.c（官方推荐）

简单理解：Context 就像一个"收纳盒"，把所有 EtherCAT 主站相关的状态都装在一起，方便传递和管理。

三、第一步：ecx_init() --- 网卡初始化

c 复制代码
if (!ecx_init(&fieldbus->context, fieldbus->iface)) {
    printf("no socket connection\n");
    return;
}

ecx_init() 负责建立主站与物理网卡的连接。在 Linux 下，它会打开一个原始套接字（raw socket），绑定到指定的网络接口（如 eth0）。

ecx_init() 内部执行的核心操作：

  1. 通过 if_nametoindex() 获取网卡索引
  2. 创建 PF_PACKET、SOCK_RAW 类型的 socket
  3. 绑定到指定网卡，设置为混杂模式
  4. 初始化 ecx_contextt 中的 port 结构体
  5. 设置 socket 超时时间
  6. 初始化 redport（冗余端口，用于环网冗余）
  7. 清空 slavelist，为后续扫描做准备

这里要注意：ecx_init() 只是让主站具备了发送和接收 EtherCAT 帧的能力，它并不会主动搜索从站 。真正的从站发现，由下一步的 ecx_config_init() 完成。

四、第二步：ecx_config_init() --- 从站发现

c 复制代码
if (ecx_config_init(&fieldbus->context) <= 0) {
    printf("no slaves found\n");
    return;
}

ecx_config_init() 是整个 SOEM 初始化阶段最核心的函数。如果说 ecx_init() 是"打开眼睛"，那么 ecx_config_init() 就是"环顾四周，看清有哪些设备"。

4.1 为什么需要"发现"？

EtherCAT 和普通以太网的一个重要区别在于：普通以太网设备有 IP 地址、MAC 地址，而 EtherCAT 从站在上电后还没有任何地址信息。主站必须通过一种特殊机制，从零开始找出总线上有哪些设备。

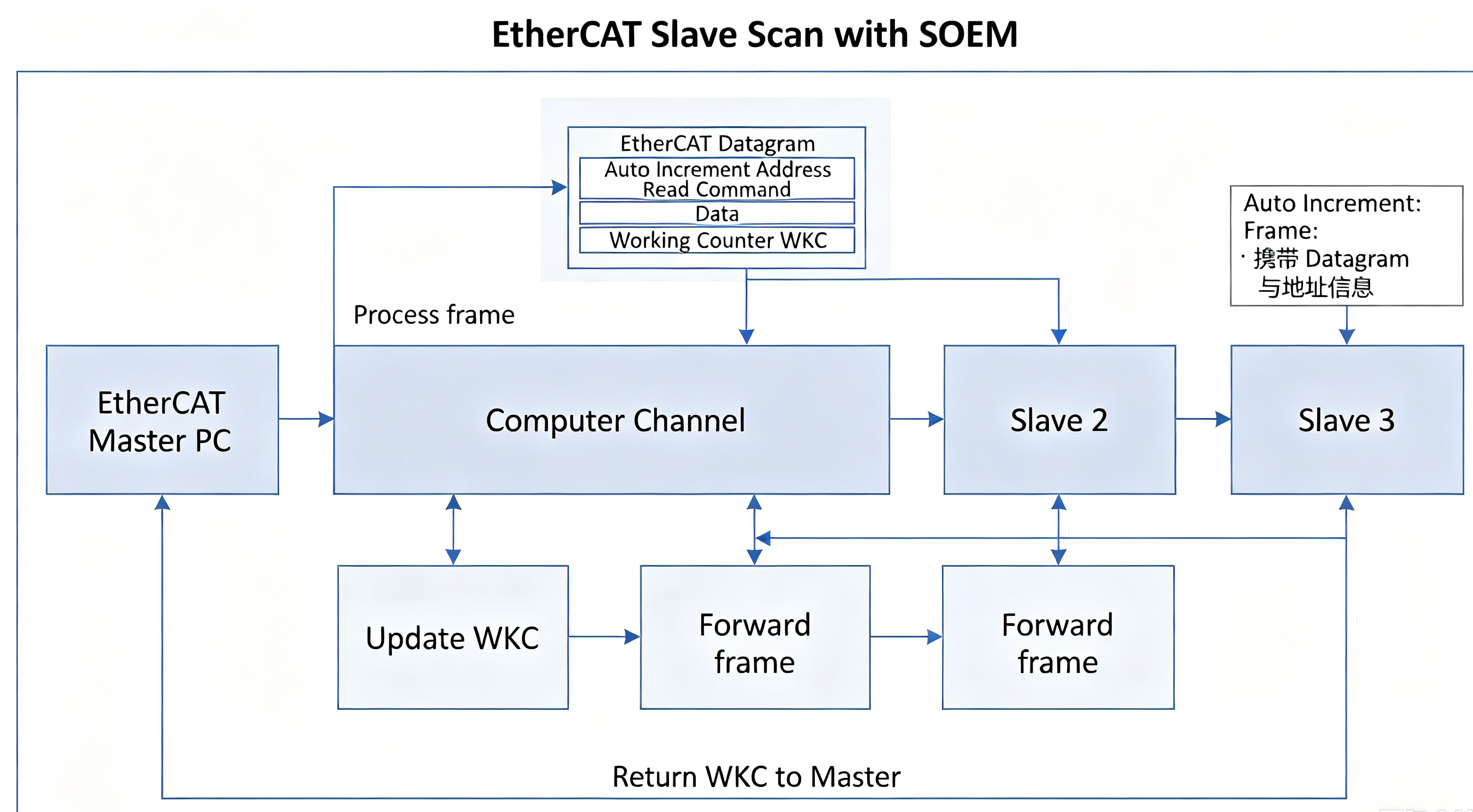

4.2 利用 Auto Increment Address 逐级扫描

EtherCAT 从站在上电后，会处于一个特殊的状态：每个从站的默认地址就是它的物理位置偏移量，即 Auto Increment Address。

自动递增地址实际上是一个从站相对于主站的物理位置偏移量。当主站发送一个寻址到某个 Auto Increment Address 的报文时，报文经过的每个从站会先检查这个地址值是否与自己匹配，如果不匹配，则先将地址值减 1，再转发给下一个从站。这个机制使得主站可以通过"试探"不同的地址偏移量，逐个定位到每个从站。

SOEM 的典型扫描流程：

text 复制代码
Master 发送广播报文：读取第一个从站的 EEPROM
                    │
                    ▼
               Slave 1 响应（地址 0）
                    │
                    ▼
          Master 知道 Slave 1 存在
                    │
                    ▼
   Master 发送报文：读取下一个从站（地址 -1）
                    │
                    ▼
               Slave 2 响应（地址 0）
                    │
                    ▼
          Master 知道 Slave 2 存在
                    │
                    ▼
   Master 继续扫描，直到无响应 → 扫描完成

关键点是：SOEM 通过发送带 Auto Increment Read 的 Datagram，配合 Working Counter（WKC） 的返回值来判断从站是否响应。WKC 是 EtherCAT 帧中的一个计数器，从站每处理一个报文就会递增它。主站发送报文后检查 WKC 是否变化，就能知道该地址是否存在从站。

4.3 ecx_config_init() 执行的核心步骤

ecx_config_init() 在内部依次完成：

  1. 重置所有从站：发送 Broadcast 报文，清除从站状态
  2. Auto Increment 扫描：从地址 0 开始，逐个读取从站信息
  3. 读取 EEPROM：获取每个从站的 Vendor ID、Product Code、Revision、Serial Number
  4. 分配 Configured Address：为每个从站分配唯一的站点别名地址
  5. 初始化 slavelist ：填充 ec_slave_t 结构体数组
  6. 检测 Mailbox 能力：判断从站是否支持 CoE、FoE 等协议
  7. 初始化 PDO 信息：读取从站的 PDO 映射配置（来自 EEPROM）

ecx_config_init() 完成后，context->slavelist 中已经包含了所有从站的完整信息，主站已经"知道"了网络上都有哪些设备。

五、ec_slave_t --- SOEM 如何保存从站信息？

扫描完成后，SOEM 会建立 context->slavelist[] 数组，每个元素是一个 ec_slave_t 结构体。

该结构体的关键字段：

字段 说明
state 当前状态（INIT/PRE_OP/SAFE_OP/OP）
eeprom EEPROM 内容
name 设备名称
vendor 厂商 ID
productcode 产品代码
revision 版本号
serial 序列号
Ibytes / Obytes 输入/输出数据字节数
Obits / Ibits 输入/输出数据位数
PDOassign PDO 分配索引
PDOconfig PDO 配置索引
SM SyncManager 配置

例如，扫描到一个伺服驱动器后：

c 复制代码
slavelist[1].vendor = 0x0000009A;      // 某厂商 ID
slavelist[1].productcode = 0x12345678; // 产品代码
slavelist[1].revision = 0x00010001;    // 版本号
slavelist[1].eeprom = ...;             // EEPROM 原始数据

在 SOEM 中，slavelist[0] 是特殊的------它不是一个实际物理从站，而是一个 虚拟主站从站，用于广播控制（如同时将 OP 命令广播给所有从站）。

在 simple_ng.c 中进入 OP 状态时：

c 复制代码
ecx_slave_t *slave = fieldbus->context.slavelist;
slave->state = EC_STATE_OPERATIONAL;   // 修改 slavelist[0]
ecx_writestate(&fieldbus->context, 0); // 广播给所有从站

这里操作的就是 slavelist[0]，然后通过 ecx_writestate() 广播到所有从站，要求所有从站进入 OP 状态。

六、第三步：ecx_config_map_group() --- PDO 映射

c 复制代码
ecx_config_map_group(&fieldbus->context, fieldbus->map, fieldbus->group);

ecx_config_init() 完成从站发现后，ecx_config_map_group() 进一步配置过程数据映射。

这个函数的核心作用是：

  1. 遍历指定 Group 中的所有从站
  2. 根据 EEPROM 中的 PDO 配置，计算每个从站的输入/输出数据大小
  3. 在 IOmap 中为每个从站分配空间
  4. 配置 SyncManager 和 FMMU

fieldbus->map 就是实际的过程数据缓冲区，后续周期通信时，主站就是通过读写这块内存来交换 PDO 数据。

text 复制代码
fieldbus->map（IOmap）
┌─────────────────────────────────────────────────────────┐
│ Slave 1 Out │ Slave 1 In │ Slave 2 Out │ Slave 2 In │ ... │
└─────────────────────────────────────────────────────────┘

七、第四步：ecx_configdc() --- 分布式时钟配置

c 复制代码
ecx_configdc(&fieldbus->context);

如果从站支持分布式时钟（DC），这个函数会：

  1. 识别支持 DC 的从站
  2. 配置 DC 参数
  3. 启用 DC 同步模式

DC（Distributed Clock）是 EtherCAT 实现高精度同步的核心机制，它让所有从站共享同一个时间基准，同步精度可达亚微秒级。对于伺服驱动器的同步运动控制，DC 是必须正确配置的功能。

八、第五步：进入 SAFE_OP

c 复制代码
ecx_statecheck(&fieldbus->context, 0, EC_STATE_SAFE_OP, EC_TIMEOUTSTATE * 4);

这里等待所有从站进入 SAFE_OP 状态。

在 SAFE_OP 状态下：

  • 输入 PDO 已经可以读取（主站可以获取从站的反馈数据）
  • 输出 PDO 被禁止（主站不能改变从站的输出状态）

这种设计是为了安全：在设备正式运行前，主站可以先确认输入数据正常，再正式启用输出。

为什么不能直接从 PRE_OP 跳到 OP？ 因为 EtherCAT 协议要求状态必须逐步切换（INIT → PRE_OP → SAFE_OP → OP），每一步都有对应的配置和检查。跳过 SAFE_OP 直接进入 OP 会导致从站拒绝状态切换请求。

九、第六步：进入 OP 前为什么要先发一次 PDO？

在 simple_ng.c 中，进入 OP 之前调用了 fieldbus_roundtrip(fieldbus)，它的内部是：

c 复制代码
ecx_send_processdata(&fieldbus->context);
wkc = ecx_receive_processdata(&fieldbus->context, EC_TIMEOUTRET);

这一步看似普通，但有一个很微妙的工程细节：

很多 EtherCAT 从站在进入 OP 之前，需要看到一次正常的过程数据交换，才能确认 PDO 通道已经建立，然后才允许进入 OP 状态。

如果跳过这一步，某些从站可能拒绝进入 OP 状态，或者进入 OP 后 PDO 数据不更新。这是 EtherCAT 开发中常见的调试陷阱之一。

十、第七步：进入 OP --- 正式运行

c 复制代码
ecx_slave_t *slave = fieldbus->context.slavelist;
slave->state = EC_STATE_OPERATIONAL;
ecx_writestate(&fieldbus->context, 0);
ecx_statecheck(&fieldbus->context, 0, EC_STATE_OPERATIONAL, EC_TIMEOUTSTATE * 4);

最后，主站请求所有从站进入 OP（Operational） 状态。如果所有从站都成功进入 OP，EtherCAT 网络就具备了进行正常实时周期通信的条件。

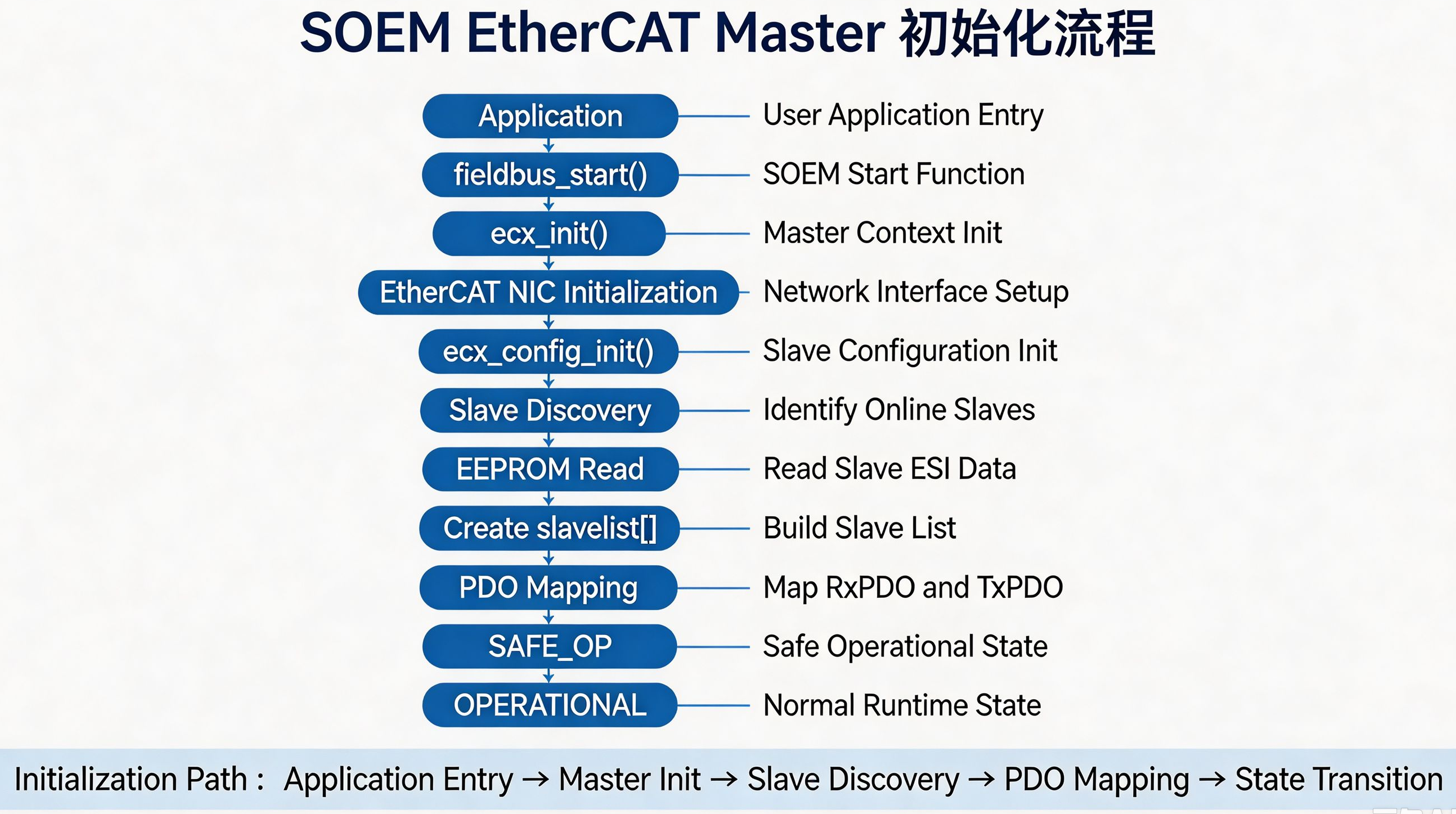

十一、SOEM 初始化完整流程总结

text 复制代码
                    Application
                         │
                 fieldbus_start()
                         │
                    ecx_init()
                         │
              ┌──────────┴──────────┐
              │  NIC Initialization │  打开网卡，初始化 socket
              └──────────┬──────────┘
                         │
                 ecx_config_init()
                         │
              ┌──────────┴──────────┐
              │   Slave Discovery   │  Auto Increment 扫描
              └──────────┬──────────┘
                         │
              ┌──────────┴──────────┐
              │    EEPROM Read      │  读取 Vendor ID / Product Code...
              └──────────┬──────────┘
                         │
              ┌──────────┴──────────┐
              │  Create slavelist[] │  建立从站信息数组
              └──────────┬──────────┘
                         │
              ecx_config_map_group()
                         │
              ┌──────────┴──────────┐
              │    PDO Mapping      │  配置 SyncManager & FMMU
              └──────────┬──────────┘
                         │
                ecx_configdc()
                         │
              ┌──────────┴──────────┐
              │   Distributed Clocks│  配置 DC 同步
              └──────────┬──────────┘
                         │
                ecx_statecheck()
                         │
              ┌──────────┴──────────┐
              │      SAFE_OP        │  输入可用，输出禁止
              └──────────┬──────────┘
                         │
         ecx_send_processdata() / ecx_receive_processdata()
                         │
              ┌──────────┴──────────┐
              │    Process Data     │  建立 PDO 通道
              └──────────┬──────────┘
                         │
                ecx_writestate()
                         │
              ┌──────────┴──────────┐
              │       OP            │  正式运行
              └─────────────────────┘

十二、下一篇预告

本文分析了 SOEM 初始化流程中最核心的步骤------从 ecx_init() 网卡初始化，到 ecx_config_init() 完成从站发现和 slavelist 建立，再到状态切换进入 OP 的完整过程。

其中，ecx_config_map_group() 涉及 SyncManager（SM） 和 FMMU（Fieldbus Memory Management Unit） 的配置，这是理解 EtherCAT 过程数据交换机制的关键。

下一篇将深入这两个核心机制：

《从零开发 EtherCAT 主站（七）：SOEM 如何配置 PDO？深入理解 SyncManager 与 FMMU》

重点分析：

  • PDO Mapping 的原理与配置流程
  • SyncManager 的作用与配置方法
  • FMMU 如何将物理地址映射到主站内存
  • IOmap 中的数据是如何组织的

系列文章导航

章节 标题 状态
第一篇 EtherCAT 为什么能成为工业实时通信的主流？ ✔
第二篇 EtherCAT 通信原理详解 ✔
第三篇 EtherCAT 状态机（ESM）完整解析 ✔
第四篇 PDO、Mailbox、CoE、FoE 到底是什么？ ✔
第五篇 SOEM 框架源码解析 ✔
第六篇 SOEM 初始化流程详解（本文） ✔
第七篇 SyncManager 与 FMMU 详解 待更新
