three.js地图视口瓦片（二）：如何形成完整视口多边形

地面 footprint：四条射线如何形成完整视口多边形

屏幕角点射线给出 $r(t)=o+t\hspace{0.17em}dr(t)=o+t\backslash ,d$ r(t)=o+td。对于普通二维瓦片源，本书按零高程教学平面 Y=0 求交，把四个命中点转换为 normalized Mercator，得到 cover 的唯一地面输入。

1. 为什么地面固定为 Y=0

当前手册只讨论 planar / Web Mercator 普通 source。没有 terrain 或显式 elevation envelope 时，瓦片 geometry 的空间支持面就是零高程平面。

不能用完整三维视锥 AABB 代替地面求交。那样会把位于视锥上方、但不与地图地面相交的 tile 纳入 ideal cover，污染成员关系和请求优先级。地基契约 F2 因此要求 flat source 采用零高程交点。

2. 射线与平面求交

射线 y 分量为：
$$ry(t)=oy+t\hspace{0.17em}dy\; r\_y(t)=o\_y+t\backslash ,d\_y$$ ry(t)=oy+tdy

令 $ry(t)=0\; r\_y(t)=0$ ry(t)=0：
$$t=-\; oydy\; t=-\backslash frac\{o\_y\}\{d\_y\}$$ t=−dyoy

判断顺序必须明确：

1. 若 ∣dy∣<ε，射线与地面平行，失败；
2. 计算 $tt$ t；
3. 若 $tt$ t 非有限或 t<0，交点不在前向射线上，失败；
4. 否则命中点为 $h=o+t\hspace{0.17em}dh=o+t\backslash ,d$ h=o+td。

教学实现使用 1e-12 作为方向平行阈值。它只用于识别数值上无法可靠求交的射线，不用于裁剪 cover 或限制地面距离。

3. 从 render-local 回到 normalized Mercator

h=(h_x,0,h_z) 位于当前 render-local 坐标。snapshot origin 记录地图中心的 Mercator 位置，worldSize 把一个完整世界换算成当前 world units：
$$xm=originx+\; hxworldSize\; x\_m=origin\_x+\backslash frac\{h\_x\}\{worldSize\}$$ xm=originx+worldSizehx
$$ym=originy+\; hzworldSize\; y\_m=origin\_y+\backslash frac\{h\_z\}\{worldSize\}$$ ym=originy+worldSizehz

这里 Three.js +Z 对应 Mercator 向南的 +y，所以第二式没有负号。

不要在这里把 $xm\; x\_m$ xm clamp 到 [0,1]。超出范围代表视口看到了相邻水平世界，后续会把连续 unwrappedX 拆成 canonical x 与 wrap。垂直 Mercator 边界则由投影与 tile 枚举规则处理。

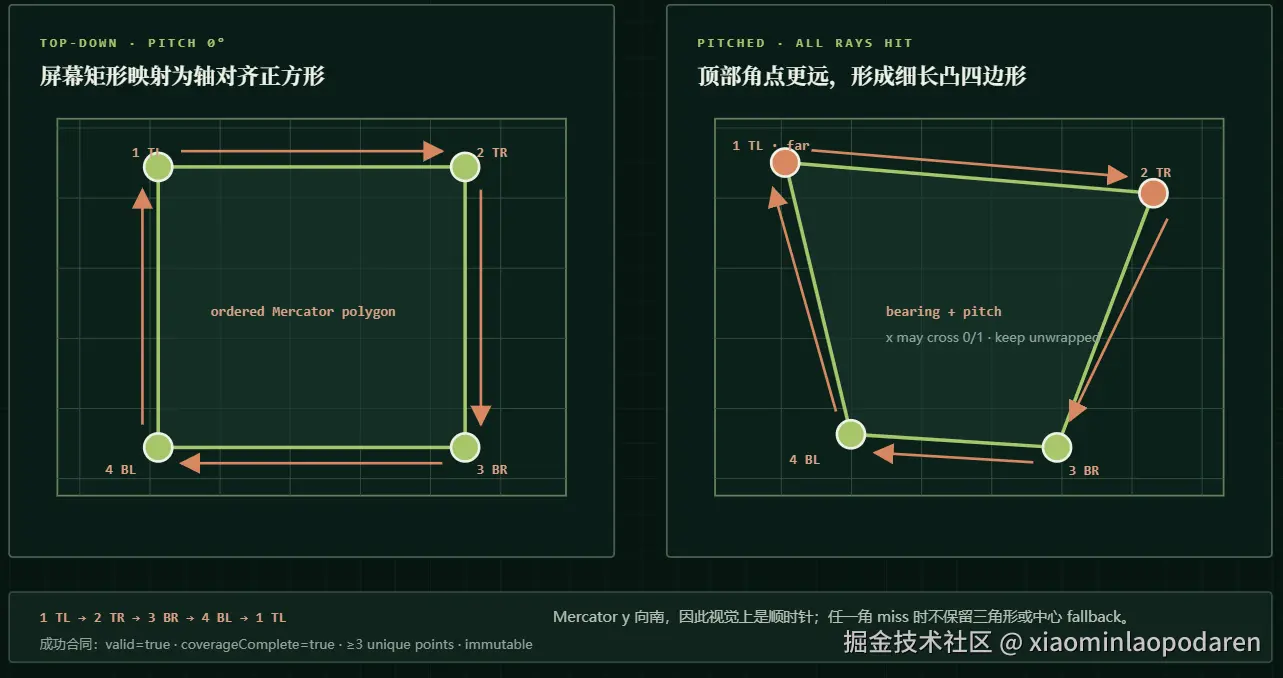

4. 四个点为何按顺时针排列

角点固定为：

1 top-left
2 top-right
3 bottom-right
4 bottom-left

在 screen 与 normalized Mercator 的"y 向下/向南"约定中，这个顺序是顺时针。顶视时，z2、512×512 视口、中心 (0°,0°) 得到：

1 (0.375, 0.375)
2 (0.625, 0.375)
3 (0.625, 0.625)
4 (0.375, 0.625)

pitch 与 bearing 会把正方形变成拉伸、旋转的凸四边形，但中心投影不会任意交换角点。保留输入顺序有三项价值：

• polygon clipping 不需要重新计算凸包；
• 边 i → i+1 始终对应屏幕同一条边；
• 相同 snapshot 的序列化输入稳定，可形成可恢复遍历 identity。

5. 为什么成功 footprint 是凸的

屏幕矩形是凸集。所有角点射线从同一个相机中心出发，并与同一平面在相机前方相交；这种中心投影把屏幕矩形映射成平面上的凸四边形，只要整个矩形都处在可求交半空间内。

这项凸性让下一阶段可以使用确定性的 convex polygon clipping：

viewport footprint ∩ tile rectangle

若投影退化到少于三个唯一 Mercator 点，就没有有面积的 polygon。resolver 返回 degenerate-ground-footprint，而不是交给 clipping 猜测。

6. all-or-none 完整性

四条射线按顺序计算，但中间数组不是公共结果。只有四个点全部成功并通过退化检查时，才原子发布：

Object.freeze({
  valid: true,
  coverageComplete: true,
  points: Object.freeze(points),
  reason: null,
});

若第 4 条射线失败，第 1--3 条虽然在局部变量中存在，返回值仍是：

{
  valid: false,
  coverageComplete: false,
  points: [],
  reason: "viewport-ray-misses-ground",
}

这不是保守程度的偏好，而是 ideal cover 的形成条件：只有 valid=true && coverageComplete=true 才能产生目标 keys。部分 polygon 会漏掉可见区域，违反 F3。

7. 四类 fail-closed reason

reason	触发条件	对外结果
invalid-transform-snapshot	snapshot 缺字段、矩阵长度错误或存在非有限数	invalid、empty points
invalid-homogeneous-coordinate	逆投影得到不可除的 w 或非有限坐标	invalid、empty points
viewport-ray-misses-ground	射线平行、朝天或交点在相机背后	invalid、empty points
degenerate-ground-footprint	四次命中少于三个唯一 Mercator 点	invalid、empty points

reason code 描述几何失败，不描述网络、内容或 GPU 状态。相同 snapshot 必须得到相同 reason。

8. GroundFootprint 的不可变结构

成功 point 的结构是：

{
  ndc: { x, y, name },
  renderLocal: { x, y, z },
  mercator: { x, y },
  distance,
}

顶层对象、points 数组、每个 point 及其三个嵌套对象全部冻结。这样 cover、overlay 和 inspector 可以共享同一结果，却不能相互改写。

同时保存三个空间不是冗余：

• ndc 说明点来自哪个屏幕角；
• renderLocal 直接用于 Three.js 调试线；
• mercator 用于 tile clipping；
• distance 用于稳定优先级与诊断。

生产算法不应从渲染对象 userData 反推这些事实。

9. 与单点拾取的边界

PlanarTransform.screenPointToGround(x,y) 服务 cursor 拾取：某个点 miss 时返回 null，其他 screen point 仍可单独查询。

resolveGroundFootprint(snapshot) 服务视口完整性：任一角 miss 时整个结果 invalid。

二者可以复用相同数学，但不能共享错误语义。为避免 live camera 读取，getGroundFootprint() 直接委托 snapshot resolver；单点拾取函数保持浏览器交互 API 不变。

10. 本章建立的不变量

1. 普通二维 source 只与零高程平面求交；
2. 交点参数为 $t=-oy/dy\; t=-o\_y/d\_y$ t=−oy/dy，且必须有限、非负；
3. Mercator x 不因 world wrap 被 clamp；
4. polygon 保持 TL → TR → BR → BL 的稳定顺序；
5. 成功结果至少有三个唯一点并且完整冻结；
6. 任一失败返回 invalid、incomplete、empty points 与确定性 reason；
7. footprint 不读取 request、record、cache、GPU 或相机 settling 状态。

---
