NTIRE2024×4图像超分竞赛综述｜Mamba崛起、数据缩放、频域增强成为新趋势

NTIRE2024×4图像超分竞赛综述｜Mamba崛起、数据缩放、频域增强成为新趋势

论文信息

标题：NTIRE 2024 Challenge on Image Super‑Resolution (×4): Methods and Results

会议：CVPR 2024 Workshops（CCF C类）

单位：上海交通大学、维尔茨堡大学、ETH苏黎世等；20支海内外参赛队伍（小米、快手、国科大、中山大学等）

代码：https://github.com/zhengchen1999/NTIRE2024_ImageSR_x4

论文：https://arxiv.org/abs/2404.09790

🎯趣味小案例：老照片修复、工业X光图像放大、监控画面增强，背后都离不开图像超分。NTIRE就是超分领域一年一度"武林大会"，各路队伍比拼如何从模糊低分辨率图片，还原出锐利高清细节。2024年最大看点：Mamba状态空间模型正式杀入图像超分赛道，干掉一众Transformer拿到冠军。

一、研究背景

单图像超分（Single Image Super‑Resolution, SR）任务：给定一张低分辨率LR图像，恢复4倍放大的高分辨率HR图像。本竞赛使用双三次下采样bicubic退化生成LR图，是超分领域标准基准任务。

发展历程：

1. 早期：插值、重建类传统算法，只能恢复简单边缘，复杂纹理表现差；
2. CNN时代：SRCNN、RCAN依靠卷积残差学习；
3. Transformer时代：SwinIR、HAT依靠窗口自注意力捕捉全局上下文，成为主流基线；
4. 2024年：Mamba状态空间模型、大数据集缩放、频域损失成为新的技术风口。

现存痛点：

1. Transformer长序列计算开销大；长距离依赖建模成本高；
2. 很多模型只在小数据集训练，泛化能力弱；
3. 重建容易丢失高频细节，出现模糊、涂抹伪影；
4. 训练‑测试分布不一致，真实图像上效果掉点严重。

通俗备注：bicubic退化就是把高清图用双三次算法缩小4倍当做输入；这个退化很干净，方便公平对比各个算法的上限，现实工业场景退化会更加复杂（噪声、模糊混在一起）。

竞赛基础条件：

• 数据集：DIV2K、Flickr2K、LSDIR，允许额外使用外部训练数据；测试集HR真值全程不对外公开；
• 评价指标：Y通道（YCbCr）计算PSNR为主指标，SSIM为辅；计算时裁掉图像4像素边缘；
• 规则：禁止使用DIV2K测试集HR参与训练；允许数据增强、自集成TTA、模型集成。

二、研究目的

1. 举办×4图像超分竞赛，收集学术界工业界各类解决方案，横向对比方法性能；
2. 梳理2024图像超分领域新兴技术趋势；
3. 提供开源代码仓库，给社区提供基线、参考实现；
4. 探索：Mamba、大数据集、频域约束、预训练Transformer等技术在超分任务的潜力。

三、实验结果与图表解读

表1（原文Table1）竞赛最终测试集结果，DIV2K测试集100张图像

Team	Rank	PSNR↑	SSIM↑
XiaomiMM	1	31.94	0.8778
SUPSR	2	31.41	0.8711
UCAS‑SCST	3	31.28	0.8666
SYSU‑SR	4	31.19	0.8660
Jasmine	5	31.18	0.8665
ACVLAB	6	31.18	0.8655
mandalinadagi	7	31.13	0.8648
SKDADDYS	8	31.11	0.8643
KLETech‑CEVI	9	31.03	0.8633
SVNIT‑NTNU	10	31.03	0.8633

解读：

1. 冠军XiaomiMM（小米MM）PSNR达到31.94dB ，相比第二名高出0.53dB，拉开明显差距，也是本届最大亮点：Mamba状态空间模型在图像超分上效果显著优于传统Transformer基线。
2. 前6名PSNR全部大于31.18dB；参赛一共20支有效提交队伍。
3. PSNR：峰值信噪比，数值越高，重建图像像素和真实HR越接近；SSIM结构相似度衡量图像结构保持能力。

通俗备注：dB是分贝单位，PSNR每提升0.3‑0.5dB人眼就可以明显感知清晰度差异。

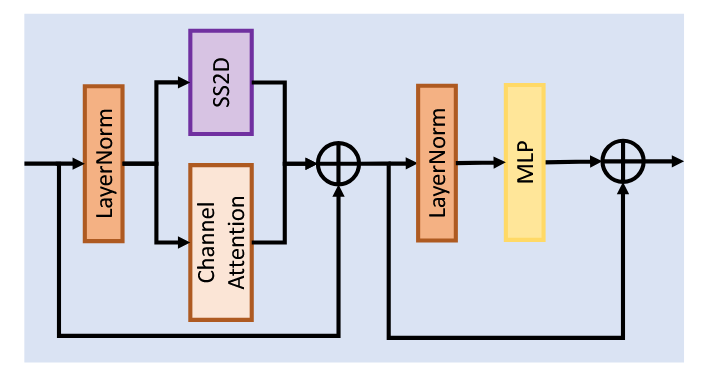

图1（原文Figure1）Team XiaomiMM MambaSR核心SSFormer Block

解析：把SS2D（2D‑Mamba状态空间模块）和Channel Attention通道注意力并行，之后LN归一化(+)MLP，残差连接。Mamba擅长长序列建模，Transformer擅长双向特征交互，二者互补，构成MambaSR的基础块，在HAT骨干上替换混合注意力块得到完整网络。

符号释义：

• XinX_{in}Xin：输入特征图；
• SS2DSS2DSS2D：二维Mamba状态空间模块，捕捉长距离序列依赖；
• CACACA：Channel Attention通道注意力模块；
• LNLNLN：LayerNorm层归一化；通俗：对特征做标准化，稳定训练；
• MLPMLPMLP：多层感知机；
• +++：残差相加；通俗：残差连接缓解深度网络梯度消失。

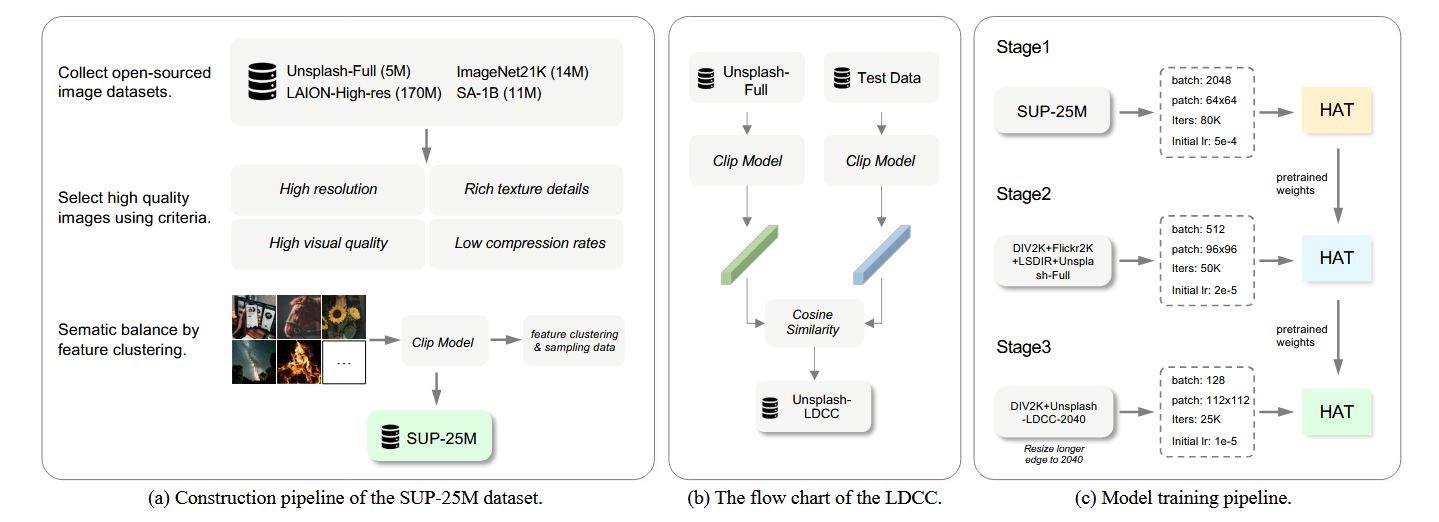

图2（原文Figure2）Team SUPSR数据集构建与训练流水线

解析：第二名SUPSR（快手团队）不走修改网络，走大数据缩放路线。收集海量开源图片，通过分辨率、bpp压缩率、无参考图像质量评估IQA、频谱高频占比、CLIP语义聚类层层筛选，构建SUP‑25M两千五百万张高质量数据集。训练分三阶段逐步提升patch尺寸，由大batch小patch过渡小batch大patch，充分利用海量数据红利。

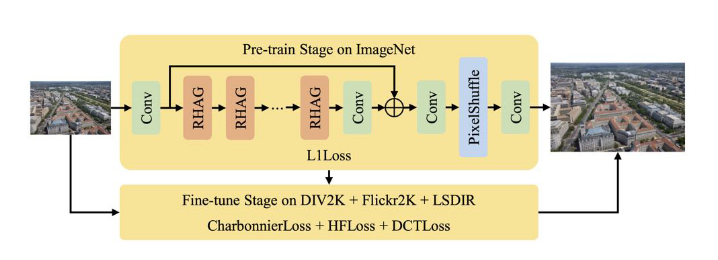

图3（原文Figure3）Team UCAS‑SCST HFT网络训练流程

解析：第三名国科大HFT模型，基于HAT预训练模型微调，引入高频损失LHFL_{HF}LHF、DCT离散余弦变换频域损失LDCTL_{DCT}LDCT，组合Charbonnier损失联合训练。

LHF=∥(IHR−B(IHR))−(ISR−B(ISR))∥1 L_{HF}=\left\| \left( I_{HR}-B(I_{HR})\right) -\left( I_{SR}-B(I_{SR})\right) \right\| _{1} LHF=∥(IHR−B(IHR))−(ISR−B(ISR))∥1

• IHRI_{HR}IHR：真实高清图；ISRI_{SR}ISR：超分输出图像；
• B(⋅)B(\cdot)B(⋅)：5×5高斯模糊；通俗：原图减去模糊版本，等价提取图像高频细节纹理；
• ∥⋅∥1\|\cdot\|_1∥⋅∥1：L1损失，逐像素绝对值误差。

LDCT=∥DCT(IHR)−DCT(ISR)∥1 L_{DCT}=\left\| DCT\left(I_{HR}\right)-DCT\left(I_{SR}\right)\right\| _{1} LDCT=∥DCT(IHR)−DCT(ISR)∥1

• DCT(⋅)DCT(\cdot)DCT(⋅)：离散余弦变换，转到频域，约束频域分量对齐，减少压缩伪影。

总损失：

L=LCharbonnier+αLHF+βLDCT L=L_{Charbonnier}+\alpha L_{HF}+\beta L_{DCT} L=LCharbonnier+αLHF+βLDCT

• LCharbonnierL_{Charbonnier}LCharbonnier：Charbonnier鲁棒损失，比L1对异常值更平滑；
• α=1,β=0.001\alpha=1,\beta=0.001α=1,β=0.001：两项损失权重超参数。

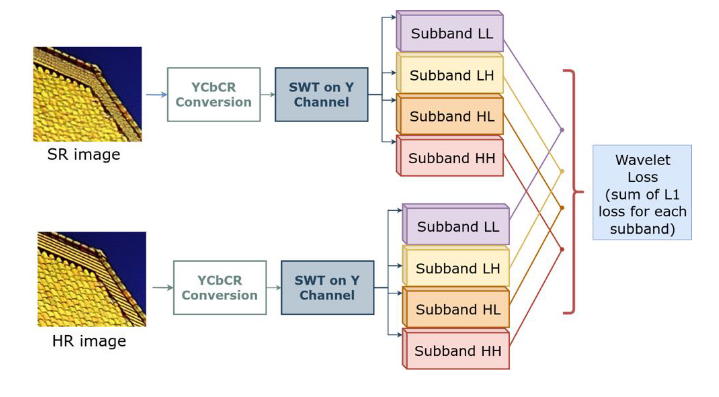

图7（原文Figure7）Team mandalinadagi 小波损失SWT示意图

解析：将SR输出、GT转为YCbCr，对Y通道做静态小波SWT分解，得到LL低频，LH、HL、HH多组高频子带，每个子带分别计算L1损失，也就是LSWTL_{SWT}LSWT小波域损失。

LSWT=E∑jλj∥SWT(G(x))j−SWT(y)j∥1 L_{SWT}=\mathbb {E}\left \\sum _{j}\\lambda _{j}\\left\\\| SWT(G(x))_{j}-SWT(y)_{j}\\right\\\| _{1}\\right LSWT=Ej∑λj∥SWT(G(x))j−SWT(y)j∥1

• G(x)G(x)G(x)：模型输出SR图像；yyy：GT高清图像；
• SWT(⋅)jSWT(\cdot)_jSWT(⋅)j：第jjj个小波子带；
• λj\lambda_jλj：各个子带的平衡权重；
• E⋅\mathbb{E}\\cdotE⋅：mini‑batch样本求期望；通俗：对一批样本求平均损失。

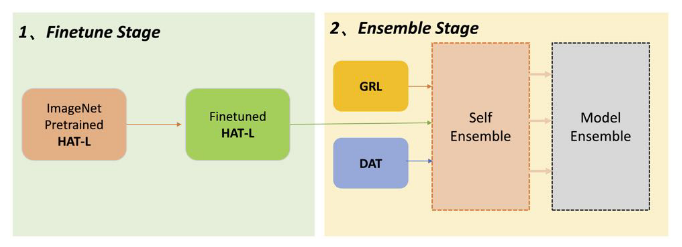

图4（原文Figure4）Team SYSU‑SR训练(+)双集成策略流程图

解析：中山大学团队，使用预训练HAT‑L；训练端使用GW梯度加权损失；推理端同时使用Self‑ensemble自集成 (+) Model‑ensemble多模型集成，融合HAT‑L、DAT、GRL多个模型输出进一步抬升指标。

四、研究主要结论

1. Mamba状态空间模型在图像超分展现巨大潜力：冠军XiaomiMM的MambaSR，将Mamba与注意力融合，相比纯Transformer基线获得显著性能增益，开辟超分新架构路线。
2. 数据缩放是重要提分手段：不一定改网络，大规模高质量筛选数据集（SUPSR SUP‑25M）同样可以拿到很高名次，证明高质量数据对图像恢复任务至关重要。
3. Transformer依旧是强基线，HAT、SwinIR仍然被绝大多数参赛队伍作为backbone；大量队伍使用ImageNet预训练权重做迁移微调。
4. 频域约束成为热门改进方向：DCT、离散小波SWT损失，专门约束高频细节，有效抑制压缩伪影、提升纹理重建质量。
5. 工程trick依旧有效：渐进式训练（逐步增大patch尺寸）、自集成TTA、多模型集成、精细的数据增强，都可以稳定带来PSNR收益。
6. 训练阶段大batch、多阶段微调策略对最终性能帮助很大。

五、论文创新点（综述论文创新点，不是单支队伍）

✅1. 完整汇总NTIRE2024 ×4超分赛道全部20支参赛队伍方案，归纳2024图像超分四大主流技术路线：Mamba状态空间架构、大数据集缩放、预训练Transformer微调、频域损失增强。

✅2. 公开全部参赛代码、测试脚本，构建可复现的基准体系，方便后续研究者对比。

✅3. 横向对比不同网络、损失、数据策略在标准bicubic×4退化任务上的收益，总结各技术的优缺点。

✅4. 揭示Mamba在图像超分任务上的潜力，给后续低层视觉任务提供新方向。

注意：这是竞赛综述报告，不是一篇提出全新网络的研究论文；创新点在于大规模横向评测、趋势归纳、开源基准。各个队伍自己的创新看各自队伍短文。

六、个人思考

优势

1. NTIRE竞赛的基准非常干净，bicubic退化隔离掉噪声、模糊等复杂干扰，可以纯粹对比"细节重建能力"，适合做算法 ablation。
2. 本届最大信号：Mamba不再只做NLP，二维Mamba（SS2D/Vmamba）在图像恢复任务已经可以打胜过SwinIR/HAT，未来会成为图像复原热门骨干。
3. 证明"数据"和"网络架构"同等重要，很多研究者把全部精力砸网络，忽略数据集质量筛选；SUPSR的25M数据集给了很好启示。
4. 频域损失（DCT、小波SWT）是低成本提分trick，不需要改动主干网络，只修改loss就可以改善高频细节，非常适合工业X光、遥感这类注重纹理细节的场景。

局限

1. 本竞赛只是bicubic理想退化；现实工业图像往往混合噪声、运动模糊、压缩伪影，在竞赛数据集刷出来高PSNR，迁移到真实X光、监控图像很容易掉性能。
2. 很多高分方案计算代价巨大，MambaSR、25M数据集训练需要巨大算力，嵌入式设备部署压力大。
3. 竞赛只看重PSNR指标，PSNR高不等于人眼视觉一定好看，部分模型存在过度平滑/过拟合测试集的风险。
4. 集成（ensemble）可以大量刷分，但实际工程部署几乎不会允许同时跑好几个大模型。

七、可创新点

1. Mamba‑SR适配X光灰度单通道图像：把MambaSR（SSFormer块）迁移到工业X光图像超分；针对X光特有横纹噪声，在模块中增加频域约束，避免超分放大噪声。
2. 轻量化Mamba超分网络：现在MambaSR参数量、算力开销大；做轻量化改造，面向工业设备在线推理。
3. 频域混合损失应用X光超分：借鉴UCAS‑SCST的DCT损失、mandalinadagi的SWT小波损失，用于X光，强化极片线条边缘，抑制噪声高频分量。
4. 面向X光领域做高质量数据集筛选策略：参考SUPSR的多维度筛选流水线，构建X光专用高质量配对超分数据集。
5. 混合架构Mamba‑Transformer：Mamba擅长长距离全局依赖，Transformer擅长局部精细纹理；针对极片长平行线条设计混合块，适配软包锂电池极片长条状结构。
6. 退化域自适应：竞赛是bicubic退化；X光图像退化是复合退化（模糊(+)噪声），可以设计退化感知模块，把NTIRE竞赛的模型迁移到真实工业退化。

小提示：做超分的时候，不要只看PSNR指标，必须增加线条关键点误差、极片骨架IoU这类工业结构指标，防止PSNR很高但是极片线条结构被模型破坏。
