ARM 嵌入式开发 ---知识点

一、计算机 CPU 分类

计算机 CPU 主要分为两大类：复杂指令集（CISC）和精简指令集（RISC）。

1. CISC（Complex Instruction Set Computer）------复杂指令集

代表架构：x86（如 Intel、AMD 处理器）。

特点：指令功能多、芯片复杂、成本高、体积大、功耗大。

2. RISC（Reduced Instruction Set Computer）------精简指令集

代表架构：8051、MIPS、ARM 等。

特点：指令功能少、芯片简单、成本低、体积小、功耗低。

ARM 公司设计 RISC 精简指令集架构 CPU（分版本），授权给半导体公司生产。例如：STM32F103 由意法半导体（ST）生产，CPU 由 ARM 公司设计。

二、ARM 内核版本

1. ARM 经典内核

ARM7、ARM9、ARM11 等。

2. Cortex 系列

Cortex-A（Application）：应用领域

Cortex-A5（摩托罗拉智能机）、Cortex-A7（IMX6ULL、STM32MP157）、Cortex-A8（Samsung Galaxy Note）、Cortex-A9（Samsung Exynos 4412）、Cortex-A725（玄戒 o1）等

Cortex-R（Real-Time）：实时性领域，如汽车电子。
Cortex-M（MCU）：单片机控制领域

如 Cortex-M3（STM32F103）、Cortex-M4（STM32F407、STM32MP157）

以 Cortex-A7 为例，它是 32 位处理器。对于ARM裸机开发，需要用汇编语言进行编写。

三、ARM 寄存器

1. 通用寄存器

内核共有 16 个通用寄存器（R0~R12、SP、LR、PC），用于存放数据。

PC（R15）：Program Counter 程序计数器，本质是一个指针，指向当前程序正在执行指令的下一条指令。
LR（R14）：Link Register 链接寄存器，保存函数的返回地址。
SP（R13）：Stack Pointer 栈指针寄存器，管理栈区空间。

2. 状态寄存器

CPSR：Current Program Status Register 当前程序状态寄存器，记录程序运行到某一步时的相关状态（溢出、借位、进位等）。
SPSR：Save Program Status Register 保存/备份程序状态寄存器，保存异常发生时 CPSR 寄存器中的值。

四、CPU 核心部件

1. ALU

ALU（Arithmetic Logic Unit）算术逻辑单元，完成算术运算。

2. MMU

MMU（Memory Management Unit）内存管理单元，将程序中的虚拟地址转换为物理地址。裸机开发时关闭 MMU，Linux 驱动开发时打开 MMU。

3. CACHE

CACHE 高速缓存，CPU 直接从 CACHE 中访问数据，提高 CPU 访问数据的效率。

D-CACHE：Data Cache 数据缓存（关闭 d cache）。
I-CACHE：Instruction Cache 指令缓存（打开 i cache）。

五、ARM 体系架构

1. 总线结构

单总线：内核和外设之间通过一组线连接通信。
双总线（多总线）：速度快的外设通过 AHB 总线（Advanced High Bus 先进高速总线，如 USB、网卡、RAM）连接内核；速度慢的外设通过 APB 总线（Advanced Peripheral Bus 先进外设总线，如 GPIO、UART、TIMER）连接内核。

2. 冯·诺依曼架构与哈佛架构

冯·诺依曼架构：数据和指令共享同一块存储空间。
哈佛架构：数据和指令拥有独立的存储空间（计算机）。

3. 交叉编译

交叉编译：在一个平台编写编译程序，在另一个平台运行程序。例如在 Ubuntu 上编写代码，使用 arm-none-linux-gcc 编译，生成 ARM 平台可运行的程序。

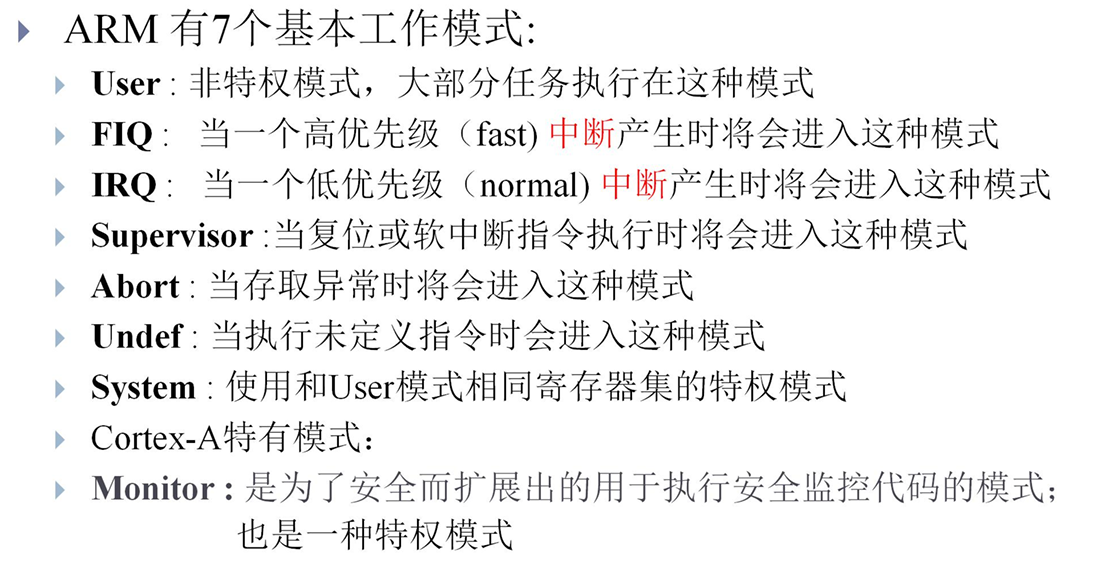

六、ARM处理器工作模式

经典 ARMv4/v5 架构，Cortex‑A 额外有 Monitor 安全模式；仅 User 是非特权，其余都是特权模式

模式	触发场景	核心要点
User（usr）	普通应用任务	唯一非特权，不能直接操作硬件
FIQ（fiq）	高优先级快速中断	独立寄存器最多，响应最快，优先级高于 IRQ
IRQ（irq）	普通外设中断	串口、定时器等常规中断
Supervisor（svc）	上电复位 / 软中断 SWI	OS 内核入口，复位默认进入该模式
Abort（abt）	内存存取异常	处理内存访问错误
Undef（und）	遇到无法解码的指令	仿真不支持的指令
System（sys）	软件手动切换	特权模式，寄存器组和 User 完全相同

模式切换：异常自动切换；特权代码修改 CPSR 的 M 位可手动切换

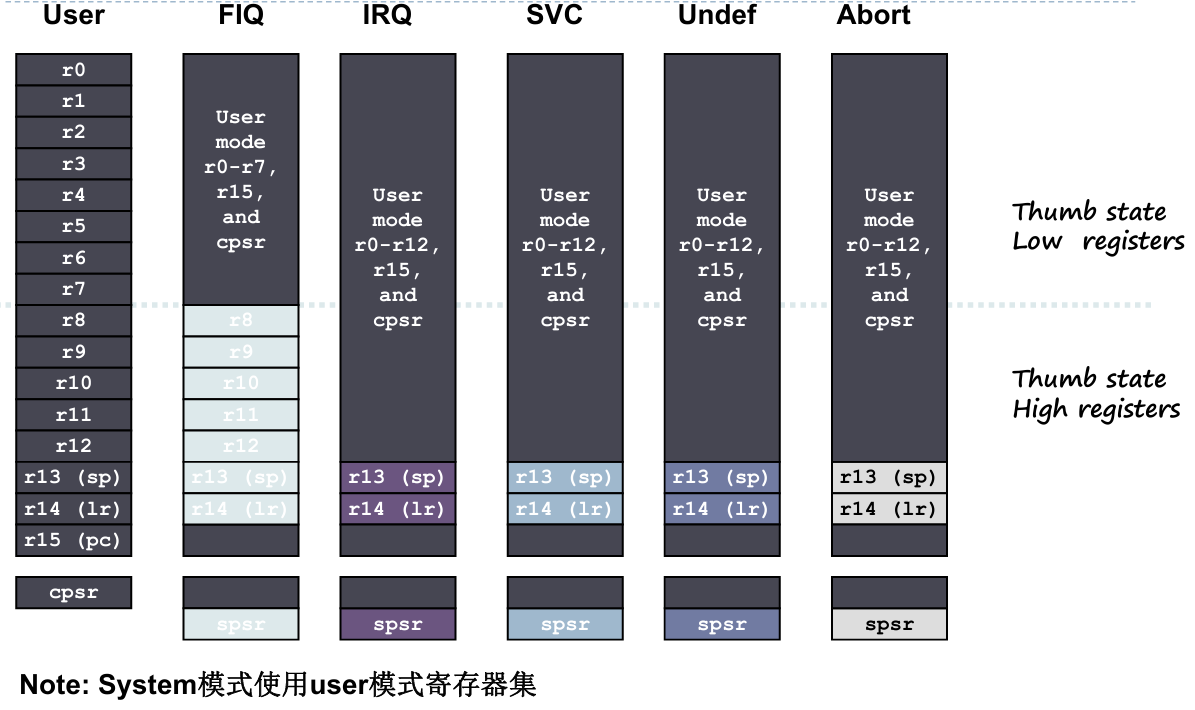

Banked（备份）寄存器：不同模式拥有独立 R8~R14，减少中断现场保存开销，FIQ 的备份寄存器最多

异常优先级：复位 > 未定义指令 > 软中断 > 预取中止 > 数据中止 > FIQ > IRQ

Monitor 模式（Cortex‑A 特有）：TrustZone 安全扩展，用于安全世界与普通世界切换，特权模式

七、ARM异常处理

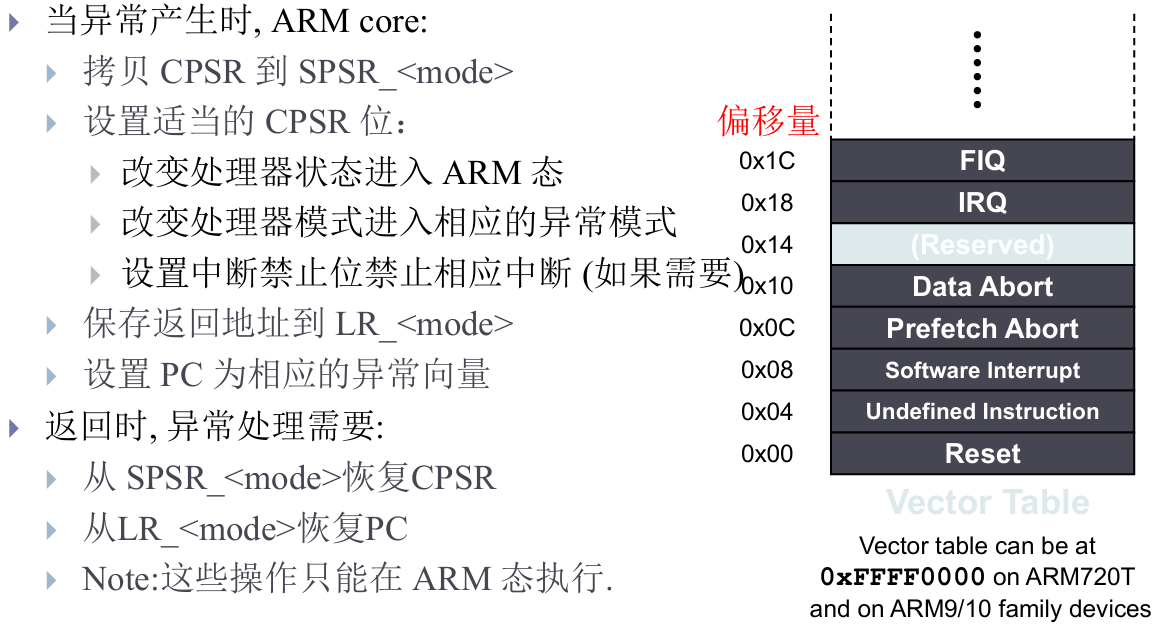

（1）异常发生时，CPU 硬件自动完成 4 件事

CPSR → SPSR_<mode>：把当前程序状态寄存器，保存到当前异常模式对应的备份状态寄存器，用来恢复现场。

更新 CPSR

切换到 ARM 指令状态

切换 CPU 进入对应的异常模式

置位中断屏蔽位，关闭对应中断

保存返回地址到 LR_<mode>：异常模式下的链接寄存器，记录异常处理完要回到哪里。

PC = 异常向量表对应偏移地址：跳转到向量表，执行异常服务程序。

（2）异常返回时（软件代码做）

从 SPSR_<mode> 恢复回 CPSR

从 LR_<mode> 恢复回 PC

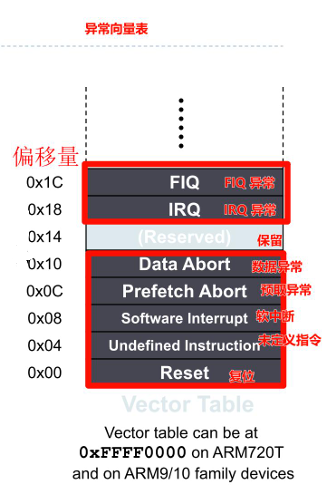

异常向量表，本质是存放各个异常入口的固定地址表。当 CPU 检测到异常发生，硬件会自动跳转到向量表里对应的偏移地址，去执行异常处理代码。

向量表一共 8 个位置，地址偏移从 0x00 开始，每次加 4 字节：

0x00 Reset 复位：上电或者系统复位时触发，是所有异常里优先级最高的。复位后 CPU 进入 SVC 管理模式。

0x04 Undefined Instruction 未定义指令：CPU 读到无法识别、不能解码的指令时触发，进入 Undef 模式。常用来软件仿真硬件不支持的指令。

0x08 Software Interrupt 软中断：由软件指令主动触发，用户程序用来发起系统调用，切换到 SVC 内核模式。

0x0C Prefetch Abort 预取中止：CPU 去内存读取指令的时候，内存访问失败，触发预取异常，进入 Abort 模式。

0x10 Data Abort 数据中止：CPU 读写数据内存时访问出错，触发数据异常，进入 Abort 模式。

0x14 Reserved 保留位：没有对应的异常，属于预留位置。

0x18 IRQ 普通中断：大部分外设产生的常规中断，进入 IRQ 模式，优先级低于 FIQ。

0x1C FIQ 快速中断：高速紧急事件的中断，进入 FIQ 模式，优先级高于 IRQ。

八、知识点补充

1. 三级流水线结构

CPU 执行指令采用三级流水线结构：

PC 取指令 → 译码器翻译指令 → CPU 执行指令。

2. 函数调用与栈

（1）栈的特点

栈遵循先进后出（后进先出）的原则。

（2）入栈与出栈

入栈时：SP--，将数据存入到 SP 指向的新位置；出栈时：从 SP 指向的位置取出数据，SP++。

（3）函数调用过程

以 main 调用 add、add 调用 fn 为例：

SP 指向 0x1000000C，将 main 函数返回地址入栈；PC 跳转到 0x20000000 执行 add 函数。
SP 指向 0x20000008，将 add 函数返回地址入栈；PC 跳转到 0x30000000 执行 fn 函数。
LR 保存 add 函数返回地址（0x20000008），PC=LR 跳回 add 函数。
LR 保存 main 函数返回地址（0x1000000C），PC=LR 跳回 main 函数。

3. 存储体系

（1）RAM 与 ROM

RAM 是易失性存储器，ROM 是非易失性存储器。

（2）SRAM

SRAM 静态随机存储器，如 S3C2440 软件仿真 4KB RAM、IMX6ULL 内部 128KB RAM。

（3）EEPROM

EEPROM 电可擦除可编程只读存储器，如 AT24C02，容量 2048bit（256 字节）。

（4）NOR Flash 与 NAND Flash

NOR Flash：任何一个字节都可以被寻址，带有地址总线和数据总线。
NAND Flash：块设备数据，以 512 字节为一块进行读写。

（5）EMMC

EMMC 嵌入式多媒体存储卡，如 8GB 容量。

4. 程序的汇编与链接

（1）预处理

处理头文件、宏、条件编译，删除注释，展开宏，生成预处理后的 C 文本文件

gcc -E main.c -o main.i

（2）编译

把预处理后的.i文件，翻译成汇编代码（.s，汇编语言文本），做语法检查、优化

gcc -S main.i -o main.s

（3）汇编

将汇编.s文件翻译成机器码目标文件（.o，二进制目标文件，不可直接运行，缺少符号地址）

gcc -c main.s -o main.o

（4）链接

把多个.o目标文件 + 系统库（libc）合并，解析符号、重定位地址，生成可执行程序a.out

gcc main.o -o a.out

5. 内存大小端存储

内存大端：高地址存放低数据位，低地址存放高数据位。
内存小端：高地址存放高数据位，低地址存放低数据位。

ARM 处理器默认采用小端存储。

6. 中断向量表与异常向量表

中断向量表：本质是一个数组，数组中存放的是中断服务函数的入口地址。
异常向量表：本质是一个数组，数组中存放的是跳转到异常服务函数的指令。

7. 移位运算

（1）逻辑右移（LSR）

最高位补 0，不考虑数值的符号位（无符号数）。

例如：1011 0010 逻辑右移 1 位得到 0101 1001。

（2）算术右移（ASR）

最高位补符号位，考虑数值的符号位（有符号数）。

例如：1011 0010 算术右移 1 位得到 1101 1001。

（3）循环右移（ROR）

循环将每次移出的最低位补到最高位。

例如：1011 0010 循环右移 1 位得到 0101 1001，再循环右移 1 位得到 1010 1100。

8. 常见芯片内核对应关系

芯片	内核版本	汇编指令集版本
IMX6ULL	Cortex-A7	ARMv7
S3C2440	ARM920T	ARMv4
Exynos 4412	Cortex-A8	ARMv8
