工程剖析：串口配置 → AT24C02 持久化 → LED 闪灯
1. 工程概览
1.1 功能一句话
通过串口交互配置"选哪几颗灯、闪几次、间隔多久、延时多久启动"，把配置写入 AT24C02（I2C EEPROM）固化，上电后按保存的配置自动闪灯------典型的"参数掉电持久化"应用。

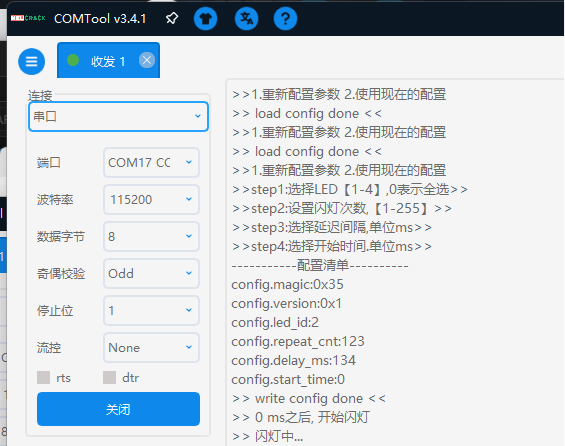

实际运行效果（串口控制台）：
下一次上电选"2.使用现在的配置"，读回 EEPROM 数据、校验通过后按同一套参数闪灯。
1.2 芯片与目录结构
项目 内容 芯片 STM32F103ZET6（LQFP144，512KB Flash / 64KB SRAM） 主频 8MHz HSE × PLL9 = 72MHz 外设 I2C2（400kHz）、USART1（115200）、GPIO PF8~PF11 EEPROM AT24C02（256 字节，8 字节/页，写周期最长 5ms） 工具链 CubeMX 生成 + Keil MDK-ARM（VSCode + Keil Assistant）
cppI2C_EEPROM_test/ ← 工程根目录 ├── APP/ # 应用层（用户代码） │ ├── App.c / App.h # 配置交互 + 执行逻辑 ├── Core/ # CubeMX 生成：HAL 初始化骨架 │ ├── Inc/ # main.h / stm32f1xx_it.h ... │ └── Src/ # main.c / stm32f1xx_hal_msp.c / stm32f1xx_it.c ├── Drivers/ # CubeMX 生成：HAL 库 + CMSIS ├── MDK-ARM/ # Keil 工程（.uvprojx + .vscode/） ├── I2C_EEFORM_test.ioc # CubeMX 工程文件（引脚/时钟配置） └── .mxproject D:\code_project\BSP_drivers/ ← 工程外的共享 BSP 驱动库 ├── inc/ BSP_AT24C02.h BSP_LED.h BSP_Usart_Redir.h └── src/ BSP_AT24C02.c BSP_LED.c BSP_Usart_Redir.c注意：
BSP 驱动不在工程目录里，Keil 通过
../../BSP_drivers/inc引用头文件，Usart_Redir_test等其他测试工程共用同一份驱动。这就是"驱动独立成库、多工程复用"的工程化做法。
2. 硬件设计
2.1 引脚总表
外设 引脚 GPIO 模式 速度/细节 I2C2_SCL PB10 复用开漏 AF_OD High speed，400kHz Fast 模式 I2C2_SDA PB11 复用开漏 AF_OD 同上（需外部上拉电阻） USART1_TX PA9 复用推挽 AF_PP 115200 USART1_RX PA10 复用推挽 AF_PP 输入 LED1~LED4 PF8~PF11 通用开漏输出 OD 低电平点亮
2.2 LED 为什么是开漏输出
CubeMX 里 PF8~PF11 配的是
GPIO_MODE_OUTPUT_OD（开漏），代码里"点亮 = 写低电平"：
cppGPIO_PinState state = flag ? GPIO_PIN_RESET : GPIO_PIN_SET; // ON → RESET(低)开漏输出的本质：
引脚只能拉低（导通到地），不能主动输出高。对应硬件电路通常是：
VCC ── LED ── 限流电阻 ── GPIO(PF8)GPIO 输出低电平 → 电流灌进引脚 → LED 亮；
输出高阻/高电平时 LED 灭。
这样做的两个好处：
一是可以驱动高于 MCU 电平的负载（比如 5V 供电的 LED 灯条，开漏 + 外部上拉就实现了电平转换）；
二是多个开漏输出可以直接并联（线与逻辑）。
缺点是必须靠外部上拉电阻，所以配置里
Pull = GPIO_NOPULL，上拉在板子上。
2.3 AT24C02 器件速览
AT24C02 是 Atmel/Microchip 的 2Kbit（256 字节）I2C EEPROM，本工程用到的关键特性：
特性 值 对代码的影响 容量 256 字节 地址 0x00~0xFF，8 位存储地址 页大小 8 字节 一次写周期最多写 8 字节且不能跨页 器件地址 1010 A2 A1 A0（0x50 基址） A2A1A0=000 时 7 位地址 0x50 写周期 tWR 最长 5ms 写完必须轮询等 ACK，否则读到旧数据 擦写寿命 100 万次 频繁写要留意磨损（本工程只在配置时写一次，无压力） 引脚上除了 SCL/SDA，还有 A0/A1/A2（地址选择，接地为 000 → 0x50）、WP（写保护，接地允许写）。同一 I2C 总线上最多可以挂 8 片 AT24C02，靠 A0~A2 区分地址。
2.4 时钟树
HSE 8MHz ──×9(PLL)──→ SYSCLK 72MHz ├─ AHB /1 → HCLK 72MHz（SysTick、GPIO 时钟域） ├─ APB1 /2 → PCLK1 36MHz（I2C2、USART2/3、TIM 等） └─ APB2 /1 → PCLK2 72MHz（USART1、GPIO、TIM1 等）
SystemClock_Config里FLASH_LATENCY_2对应 72MHz 需要 2 个 Flash 等待周期------这是 72MHz 超频/正常满频运行的必要配置。
3. I2C 协议与 AT24C02 基础（把底层讲透）
3.1 7 位地址 vs 8 位地址：为什么
0x50 << 1 = 0xA0I2C 协议里，从机地址在总线上传输时是一个完整的 8 位字节：高 7 位是器件地址，最低位是读写标志位（0=写，1=读）。
AT24C02 的 7 位地址由"固定部分 1010" + "A2A1A0"组成：
7 位地址: 1 0 1 0 A2 A1 A0 ← A2A1A0=000 → 0b1010000 = 0x50 8 位写地址: 1010 000 0 = 0xA0 ← 最低位 R/W=0 8 位读地址: 1010 000 1 = 0xA1 ← 最低位 R/W=1所以
DEV_ADDRESS 0x50是 7 位地址，at24c02.dev_address = 0x50 << 1 = 0xA0是带上写位的 8 位地址------HAL 的HAL_I2C_Mem_Read/Write需要的正是这个 8 位值。这是个经典易混点：数据手册上写的"0xA0"通常已经是 8 位写地址，而代码里习惯存 7 位再移位，两种写法都对，但要分清楚。
3.2 一次写事务/读事务在总线上的样子
写一字节到地址 0x00（
HAL_I2C_Mem_Write做的事）：
S | 0xA0(W) | ACK | 0x00(存储地址) | ACK | D0 | ACK | P 起始 从机地址 应答 内存地址 应答 数据 应答 停止从地址 0x00 读 8 字节（
HAL_I2C_Mem_Read做的事，注意中间有 Repeated START）：
S | 0xA0(W) | ACK | 0x00 | ACK | Sr | 0xA1(R) | ACK | D0..D6 | ACK | D7 | NACK | P 起始 先写地址 应答 重复起始 切到读模式 读8字节 末字节不答 停止为什么要"先写地址再切换读模式"？
**因为 EEPROM 是内存映射器件，必须先告诉它"从哪个地址开始"，然后才能连续读出。**最后一个字节主机回 NACK 告诉从机"不要再发了"，然后发停止位------这是 I2C 读操作的收尾规范。
3.3 为什么
I2C_MEMADD_SIZE_8BITAT24C02 只有 256 字节，存储地址 0255 用一个字节就能表示，所以 I2C_MEMADD_SIZE_8BIT
换大容量型号要改这里****AT24C04/08/16 地址超过 8 位（9~11 位），一部分地址位被并进器件地址字节里，
I2C_MEMADD_SIZE_8BIT就不够用了------这是移植时最容易漏的地方。
3.4 写周期 tWR：为什么写完还要轮询
EEPROM 收到数据后，内部要用电荷泵擦除+编程，这个过程需要时间（最长 5ms），期间器件不响应任何 ACK。所以驱动写完必须轮询探测：
cppstatic bool BSP_AT24C02_Ready(void) { return HAL_OK == HAL_I2C_IsDeviceReady(hi2c, dev_address, POLL_RETYIES, POLL_TIME_MS); // 重试10次 × 每次间隔2ms，器件恢复ACK即认为写周期结束 }
HAL_I2C_IsDeviceReady发"起始+地址+等ACK+停止"，EEPROM 没写完就不 ACK，函数返回超时。漏掉这一步的典型症状：写完立刻读，读到的是旧数据。

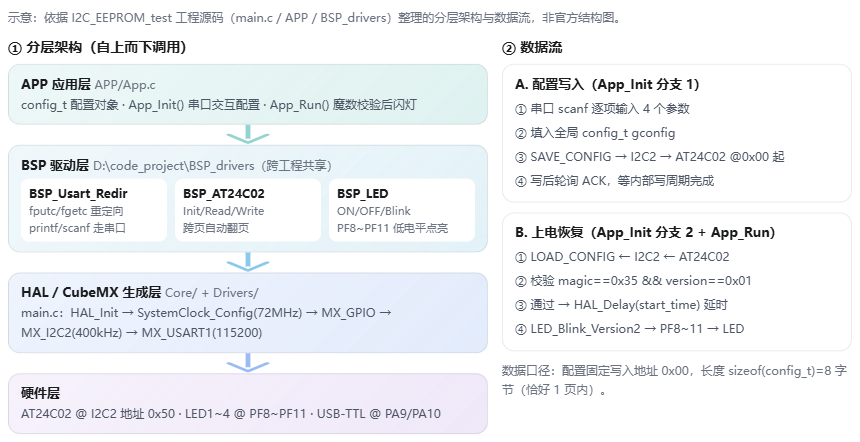

4. 分层架构
架构要点：
- 生成层只做初始化：
main.c全部是 CubeMX 生成的初始化代码，用户代码只出现在USER CODE注释区间------CubeMX 重新生成不会覆盖业务代码。- BSP 独立共享：驱动库在工程外，被多个工程复用，业务层只依赖 BSP 接口，不直接碰寄存器。
- 单向依赖：APP → BSP → HAL → 硬件，每一层只调下一层的接口，没有反向依赖。这种结构让换硬件（比如换 I2C1）、换芯片都只动生成层。
5. 代码逐模块深读
5.1 main.c：启动流程逐行
cppint main(void) { HAL_Init(); // ① 复位所有外设、初始化 Flash 接口和 SysTick(1ms 节拍) SystemClock_Config(); // ② 72MHz 时钟树 MX_GPIO_Init(); // ③ PF8~11 开漏输出，初始电平全部拉低(RESET) MX_I2C2_Init(); // ④ I2C2 400kHz，7 位地址模式 MX_USART1_UART_Init(); // ⑤ USART1 115200 /* USER CODE BEGIN 2 */ // ← 用户代码从这里开始 BSP_Usart_Init(&huart1); // ⑥ 把 UART 句柄交给 BSP（printf/scanf 立即可用） BSP_AT24C02_Init(&hi2c2); // ⑦ 探测 EEPROM 是否在线 /* USER CODE END 2 */ while (1) { App_Init(); // ⑧ 串口交互：重新配置 or 读回现有配置 App_Run(); // ⑨ 校验魔数 → 延时 → 按配置闪灯 } }几个值得注意的点：
句柄是"交出去"不是"包起来"****：
BSP_Usart_Init(&huart1)把huart1指针存到 BSP 层。以后换串口（比如改用 USART2），只需要改main.c里这一行传参，BSP 代码零改动------这就是"依赖注入"思想在嵌入式里的朴素形态。I2C2 初始化参数：400kHz、
I2C_DUTYCYCLE_2（Fast 模式下高低电平 2:1 占空比）。HAL 会根据 PCLK1=36MHz 自动计算 CCR 分频和 TRISE 上升时间寄存器，不需要手算。USART1 的特殊配置（重点）：
huart1.Init.BaudRate = 115200;
huart1.Init.WordLength = UART_WORDLENGTH_9B; // 9 位字长（M=1）
huart1.Init.Parity = UART_PARITY_ODD; // 奇校验使能
UART_WORDLENGTH_9B+ 奇校验的组合，在线上实际是 1 起始位 + 8 数据位 + 1 奇校验位 + 1 停止位（校验位占据 9 位帧的最高位）。**也就是说：串口助手要配成 8 位数据 + 奇校验（8-O-1）才能对上，配成常见的 8N1 会整个帧错位、乱码。**如果你上位机协议是标准 8N1，这里要改回
UART_WORDLENGTH_8B+UART_PARITY_NONE。
Error_Handler：任何初始化失败都会进来，__disable_irq()后死循环------嵌入式里最朴素的"卡死报错"方式，方便调试时一眼看出初始化没过。
5.2 BSP_Usart_Redir：printf/scanf 重定向的原理
这是整个工程最"妙"的一层，只有 40 行：
cppUART_HandleTypeDef *ghusart = NULL; // 全局串口句柄（单例） void BSP_Usart_Init(UART_HandleTypeDef *husart) { ghusart = husart; } int fputc(int ch, FILE *fp) // printf("%d", x) 最终会调它 { UNUSED(fp); if (ghusart && HAL_UART_Transmit(ghusart, (uint8_t *)&ch, 1, HAL_MAX_DELAY) == HAL_OK) return ch; return EOF; } int fgetc(FILE *fp) // scanf("%d", &x) 最终会调它 { UNUSED(fp); uint8_t ch; while (1) { if (HAL_UART_Receive(ghusart, &ch, 1, HAL_MAX_DELAY) != HAL_OK) return EOF; if (ch != '\r') // 过滤回车符 \r，只留有效字符 return (int)ch; } }原理拆解：
C 标准库的
printf内部把格式化结果逐字符写到stdout流，流的底层写函数就是fputc；scanf反过来从stdin流逐字符读，底层是fgetc。只要实现了这两个函数，把字节导向 UART，整个应用层就能用
printf/scanf做串口交互------应用层完全不知道 UART 的存在。这正是"标准库重定向（retarget）"的经典做法（Keil 下通常配合 MicroLIB 使用）。三个细节：
HAL_MAX_DELAY= 阻塞等待发送完成，printf是同步阻塞的------本工程串口只是调试交互，没问题；将来接实时任务调度（FreeRTOS）就要改成中断/DMA + 互斥锁。fgetc里while(1)阻塞等一个字节------scanf没输入时程序就停在那等，这就是菜单能"卡住等用户"的原因。- 过滤
'\r'：串口助手发送时通常带\r\n，如果不过滤，scanf("%d")之后的残留\r会被当成下一个输入字符。这里只过滤了\r，\n会留在缓冲区------但scanf的%d会自动跳过空白字符（空格、\n、\t），所以不影响。请求函数的小细节：
static int Request_Input(const char *message) { int choice = 0; printf(">>%s\n", message); if (scanf("%d", &choice) == 1) // scanf 返回值 = 成功转换的参数个数 return choice; printf("选择错误！请重新输入！"); return -1; // 输入了非数字 → 返回 -1 }
scanf返回 0 表示"一个都没转出来"（比如输入了字母abc），此时返回 -1。而调用处
uint8_t choice = Request_Input(...)把 -1 塞进uint8_t变成 255，255 != 1 && 255 != 2，走 else 分支打印错误------错误输入被"无意中"兜住了，但这属于隐式类型转换的巧合，见第 7 节。
5.3 BSP_LED：控制与闪灯
cppvoid BSP_LED_Control(LED_t led, bool flag) { GPIO_PinState state = flag ? GPIO_PIN_RESET : GPIO_PIN_SET; // ON = 低电平 switch (led) { case LED1: HAL_GPIO_WritePin(GPIOF, GPIO_PIN_8, state); break; case LED2: HAL_GPIO_WritePin(GPIOF, GPIO_PIN_9, state); break; case LED3: HAL_GPIO_WritePin(GPIOF, GPIO_PIN_10, state); break; case LED4: HAL_GPIO_WritePin(GPIOF, GPIO_PIN_11, state); break; default: break; } }
flag ? GPIO_PIN_RESET : GPIO_PIN_SET这行是极性反转：逻辑层说"ON"，物理层写低电平------把"低电平点亮"这个硬件事实封装在 BSP 内部，上层永远只说"亮/灭"，不懂电学也能用。
以后电路改成高电平点亮，只改这一个函数。
闪灯函数
LED_Blink_Version2(led, cnt, delay)分两路：
cppif (led == 0) { // 全选：4 颗灯一起闪 LED_t leds[] = {LED1, LED2, LED3, LED4}; int leds_num = sizeof(leds) / sizeof(leds[0]); // = 4，数组元素个数 do { // 全部点亮 → HAL_Delay(delay) → 全部熄灭 → HAL_Delay(delay) } while (cnt--); } else { // 单选：闪 cnt 次 for (int i = 0; i < cnt; i++) { /* 亮 delay → 灭 delay */ } }
5.4 BSP_AT24C02：EEPROM 驱动全解析（工程核心）
数据结构：一个"设备对象"
cpptypedef struct { I2C_HandleTypeDef *hi2c; // 指向 I2C 句柄（哪条 I2C 总线） uint16_t dev_address; // 8 位设备地址（0xA0） uint8_t page_size; // 页大小 8 bool is_init; // 初始化是否成功（EEPROM 是否在线） } eeprom_t; eeprom_t at24c02; // 全局单例实例把"设备属性"打包成一个结构体、用一个全局实例持有，是嵌入式驱动最常见的形式。局限是单例不支持挂多片 EEPROM（改进见第 8 节）。
初始化：探测 + 记录属性
cppbool BSP_AT24C02_Init(I2C_HandleTypeDef *hi2c) { if (!hi2c) return false; at24c02.hi2c = hi2c; at24c02.dev_address = DEV_ADDRESS << 1; // 0x50 → 0xA0 at24c02.page_size = PAGE_SIZE; // 8 at24c02.is_init = false; if (HAL_OK == HAL_I2C_IsDeviceReady(at24c02.hi2c, at24c02.dev_address, SCAN_RETYIES, SCAN_TIME_MS)) { at24c02.is_init = true; // 收到 ACK = 器件在线 } return at24c02.is_init; }所有接口开头都检查
is_init------没初始化成功就拒绝读写，避免对不存在的器件空转超时。
读：边界检查 + Mem_Read
cppbool BSP_AT24C02_Read(uint16_t start_address, void *data_out, uint8_t data_len) { if (!at24c02.is_init || !data_out || data_len == 0) return false; if (start_address + data_len > DEV_TOTAL_SIZE) return false; // 越界保护 HAL_StatusTypeDef state = HAL_I2C_Mem_Read( at24c02.hi2c, at24c02.dev_address, start_address, I2C_MEMADD_SIZE_8BIT, data_out, data_len, READ_TIMEOUT_MS); return state == HAL_OK; }读操作没有页限制（EEPROM 可以跨页连续读），所以只有一个总容量越界检查。
写：单页写 + 自动翻页（重点算法）
为什么不能一把梭全写进去：
AT24C02 的写周期限制是"一次最多写一页（8 字节）且不能跨页"。
从地址 5 开始写 6 字节，会跨过地址 7 进入下一页------这种跨页写在器件内部会出错（要么被忽略，要么数据错乱）。所以驱动必须自己把大块数据拆成"每段不超过当前页剩余空间"的小段。
单页写：
cpp// 单⻚，⻚内写⼊ static bool BSP_AT24C02_Write_Page(uint16_t start_address, void *data_in, uint8_t data_len) { if (!at24c02.is_init || !data_in || data_len == 0) return false; // 检查写⼊是否跨⻚ // 当前写⼊到那⼀⻚ // uint16_t page_num = start_address / at24c02.page_size; // 不重要 uint16_t page_offset = start_address % at24c02.page_size; // 确定的⼀⻚，写⼊位置的开始下标！ if (page_offset + data_len > at24c02.page_size) { return false; } HAL_StatusTypeDef state = HAL_I2C_Mem_Write( at24c02.hi2c, at24c02.dev_address, start_address, I2C_MEMADD_SIZE_8BIT, data_in, data_len, WRITE_TIMEOUT_MS); if (state != HAL_OK) return false; return BSP_AT24C02_Ready(); }外层翻页循环：
cpp// ⽀持任意⻓度的写⼊，⾃动跨⻚ bool BSP_AT24C02_Write(uint16_t start_address, void *data_in, uint8_t data_len) { if (!at24c02.is_init || !data_in || data_len == 0) return false; if (start_address + data_len > DEV_TOTAL_SIZE)//超过全部页的储量 return false; uint16_t bytes_written = 0; // 已经写⼊了多少个字节 while (bytes_written < data_len)//未完成写 { // 数据还有多少没有发送 uint16_t data_left = data_len - bytes_written; // 必须按照⻚来写，当前⻚剩余多少空间 uint16_t new_start_address = start_address + bytes_written;//翻页逻辑 // uint16_t current_page_num = new_start_address / at24c02.page_size; uint16_t page_offset = new_start_address % at24c02.page_size;//已经占用的空间 uint16_t page_space = at24c02.page_size - page_offset;//剩余空间 // 数据还有多少没有发送 -> 当前⻚剩余多少空间 // ⼀定能写⼊当前⻚的剩余空间吗？不⼀定！！ // 计算本次写⼊量 // 1. 数据还有多少没有发送 <= 当前⻚剩余多少空间 = 数据还有多少 // 2. 数据还有多少没有发送 > 当前⻚剩余多少空间 = 剩余多少空间 uint16_t write_bytes = data_left; if (write_bytes > page_space) { write_bytes = page_space;//可以写且不跨页 } if (!BSP_AT24C02_Write_Page(new_start_address,(uint8_t *)data_in + bytes_written, write_bytes)) { return false;//单页写没成功 } bytes_written += write_bytes;//把当页能写的加入，再次循环，翻页写 } return true; }算法核心一句话：每次循环只写"当前页剩余空间"这么长，写完推进指针进入下一页，直到数据全部写完。调用方不需要知道页边界，驱动内部透明处理------这是 EEPROM 驱动设计的关键封装。

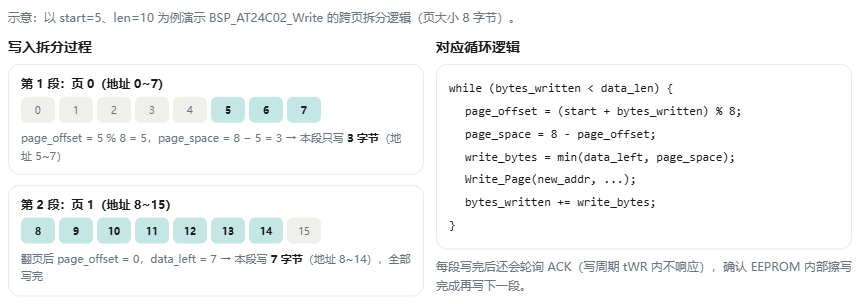

具体过程（以"从地址 5 写 10 字节"为例）见下图：
再给一张迭代跟踪表（start=5, len=10），把循环跑一遍：
迭代 bytes_written new_addr page_offset page_space data_left write_bytes 写入范围 1 0 5 5 3 10 3 地址 5~7 2 3 8 0 8 7 7 地址 8~14 --- 10 = data_len → 循环结束 而本工程实际调用
SAVE_CONFIG时，CONFIG_ADDRESS=0x00、len=8，恰好 8 字节正好一页------page_offset=0、page_space=8、write_bytes=8，循环一次就完成，连翻页都不需要。这也是把配置放在 0x00 地址的巧妙之处：刚好对齐页边界。
5.5 APP 层：配置对象、交互、魔数校验
config_t 的内存布局
cpptypedef struct _config_t { uint8_t magic; // 偏移 0：魔数 0x35 uint8_t version; // 偏移 1：版本 0x01 uint8_t led_id; // 偏移 2：灯序号（0=全选） uint8_t repeat_cnt; // 偏移 3：闪灯次数 uint16_t delay_ms; // 偏移 4：闪烁间隔 uint16_t start_time; // 偏移 6：启动延时 } config_t; // sizeof = 8 字节，无填充字节
uint16_t需要 2 字节对齐，编译器把它排到偏移 4 和 6，前 4 个uint8_t占 0~3------天然紧凑，正好 8 字节，恰好填满 AT24C02 的一页。这个"结构体直接落盘"的方式依赖编译器不插填充字节，如果将来在中间加一个
uint8_t字段，sizeof可能变成 10，跨页逻辑就会触发------这是结构体直接持久化的一个隐患。
读写宏
cpp#define SAVE_CONFIG(conf_addr, conf_len) BSP_AT24C02_Write(CONFIG_ADDRESS, conf_addr, conf_len) #define LOAD_CONFIG(conf_addr, conf_len) BSP_AT24C02_Read(CONFIG_ADDRESS, conf_addr, conf_len) // BSP_AT24C02_Write(0x00, &gconfig, 8) // BSP_AT24C02_Read(0x00, &gconfig, 8)宏把"配置存储在地址 0x00"这个约定统一收口，业务代码里只写
SAVE_CONFIG(&gconfig, sizeof(gconfig))，改存储位置只动一处。
App_Init：交互式配置
cppvoid App_Init(void) { uint8_t choice = Request_Input("1.重新配置参数 2.使用现在的配置"); if (choice == 1) { gconfig.magic = APP_MAGIC; // 0x35，写前就打上标签 gconfig.version = APP_VERSION; // 0x01 gconfig.led_id = (uint8_t)Request_Input("step1:选择LED【1-4】,0表示全选>> "); gconfig.repeat_cnt = (uint8_t)Request_Input("step2:设置闪灯次数,【1-255】>> "); gconfig.delay_ms = (uint16_t)Request_Input("step3:选择延迟间隔,单位ms>> "); gconfig.start_time = (uint16_t)Request_Input("step4:选择开始时间.单位ms>> "); Config_Display(); SAVE_CONFIG(&gconfig, sizeof(gconfig)); // 写入 EEPROM printf(">> write config done <<\n"); } else if (choice == 2) { LOAD_CONFIG(&gconfig, sizeof(gconfig)); // 读回 EEPROM printf(">> load config done <<\n"); } else { printf("选择错误！请重新输入！"); } }注意
magic和version是写前先填好的------它不是用户输入项，是驱动层打的"数据标签"。用户只输入 4 个业务参数（灯、次数、间隔、延时）。
App_Run：魔数校验 + 执行
cppvoid App_Run(void) { if (gconfig.magic == APP_MAGIC && gconfig.version == APP_VERSION) { printf(">> %d ms之后, 开始闪灯\n", (int)gconfig.start_time); HAL_Delay(gconfig.start_time); // 延时启动（阻塞） printf(">> 闪灯中...\n"); LED_Blink_Version2((LED_t)gconfig.led_id, gconfig.repeat_cnt, gconfig.delay_ms); } // 校验不过 → 什么都不做（安全降级） }魔数校验是 APP 的精华：全新 EEPROM 内容全是
0xFF，如果直接拿0xFF当repeat_cnt（255 次）和delay_ms（255ms）用，会出现"幽灵闪灯"。
magic == 0x35校验把"存过有效配置"和"空片/数据损坏"区分开，校验不过就静默不闪------宁可什么都不做，也不要用错误数据驱动硬件。
version是给将来格式升级留的兼容位。
6. 完整运行时序：把两条流程走一遍
场景 A：首次上电 + 配置并保存
cpp上电 → HAL/时钟/外设初始化 → EEPROM 探测成功 → App_Init: 打印菜单 → 用户选 1 → 依次 scanf 4 个参数 → 填 gconfig(magic=0x35) → SAVE_CONFIG: I2C2 写 8 字节到 0x00 → 轮询等 tWR 结束 → App_Run: magic 校验通过 → 延时 start_time ms → 闪灯场景 B：断电重启，使用保存的配置
上电 → 初始化 → EEPROM 探测成功 → App_Init: 打印菜单 → 用户选 2 → LOAD_CONFIG: I2C2 读 8 字节 → gconfig → App_Run: magic==0x35 && version==0x01 → 延时 → 按参数闪灯场景 C：EEPROM 是空片 / 从没写过
选 2 → 读回全 0xFF → App_Run 校验失败 → 不闪灯（安全）7. 完整工程代码
