Hadoop 集群高可用节点分布

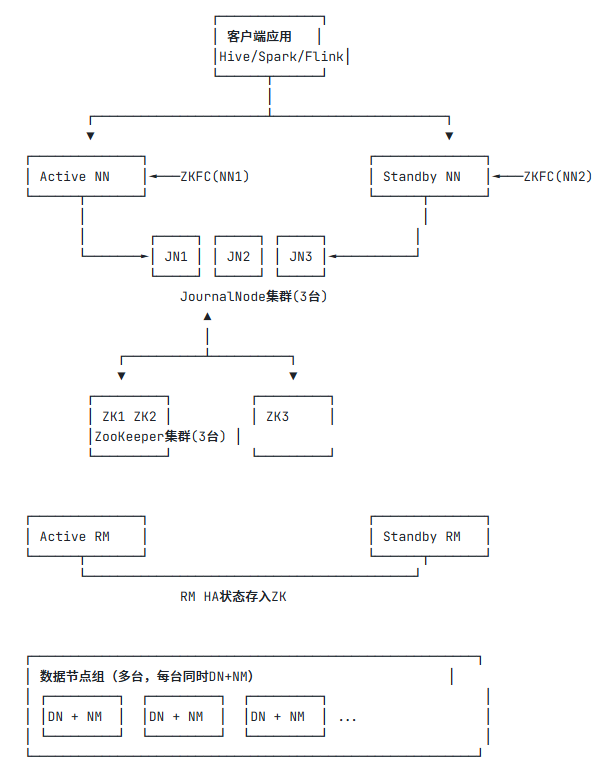

一、整体架构

HDFS HA（2 个 NN + JN 集群 + ZKFC） + YARN HA（2 个 RM） + DataNode + NodeManager + ZooKeeper（下表额外添加hbase的服务）

部署习惯：ZK、JN、ZKFC 一般混部；NN、RM 独立；DN 和 NM 同机部署（数据节点）

|--------|----|----|----|----|----|----|---------------------|---|-------|----|-----------------|-----------------|-------------|----------------------|
| | NN | DN | JN | RM | NM | HM | Hbase Region Server | B | kafka | zk | zkfc (HDFS故障转移) | Hive Meta store | Hive Server | SPark history Server |
| Node1 | ✓ | | | ✓ | | ✓ | | | | | ✓ | ✓ | ✓ | ✓ |
| Node2 | ✓ | | | ✓ | | ✓ | | | | | ✓ | | ✓ | ✓ |
| Node3 | | | ✓ | | | | | | ✓ | ✓ | | | | |
| Node4 | | | ✓ | | | | | | ✓ | ✓ | | | | |
| Node5 | | | ✓ | | | | | | ✓ | ✓ | | | | |
| Node6 | | | | | | | | | ✓ | | | | | |
| Node7 | | | | | | | | | ✓ | | | | | |
| Node8 | | | | | | | | ✓ | | | | | | |
| Node9 | | | | | | | | ✓ | | | | | | |
| Node10 | | | | | | | | ✓ | | | | | | |
| Node11 | | ✓ | | | ✓ | | ✓ | | | | | | | |
| Node12 | | ✓ | | | ✓ | | ✓ | | | | | | | |
| Node13 | | ✓ | | | ✓ | | ✓ | | | | | | | |
| Node14 | | ✓ | | | ✓ | | ✓ | | | | | | | |
| Node15 | | ✓ | | | ✓ | | ✓ | | | | | | | |
| Node16 | | ✓ | | | ✓ | | ✓ | | | | | | | |
| Node17 | | ✓ | | | ✓ | | ✓ | | | | | | | |
| Node18 | | ✓ | | | ✓ | | ✓ | | | | | | | |
| Node19 | | ✓ | | | ✓ | | ✓ | | | | | | | |
| Node20 | | ✓ | | | ✓ | | ✓ | | | | | | | |

1. 部署kafka的机器IO要好

2. Balabce 不长期启动，需要时临时执行

3. Node1、Node2 核心主节点，不部署数据节点，配置cgroup系统限制，禁止yarn任务调度上来

4. Hive 元数据库Mysql 独立部署

5. DN、RegionServer、kafka：用多块数据盘，分开挂载

6. JN部署在DN，小集群可行，但JN频繁写入editlog，若DN磁盘故障，会同时影响元数据和数据块

7. kafka与DN不同机，DN、NM本身IO压力大，kafka对disk连续读写要求高，易产生资源争抢

8. ResionServer与DN同机，离线大数据核心优势数据本地行，Hbase底层依托HDFS，RS优先读取本机DN数据，降低内网带宽压力

二、HDFS HA 相关组件

1. NM（NameNode）：元数据管理，2 台做 HA（Active / Standby）

• Active NN：对外提供 HDFS 读写服务；接收客户端请求；维护目录树、文件块映射；把元数据变更写入 JN 集群的 editlog
• Standby NN：不对外提供写服务；持续从 JN 读取 editlog 并回放，保持元数据和 Active 完全一致；定期合并 fsimage+editlog，减轻 Active 压力
• 故障切换：Active 挂掉，ZKFC 自动把 Standby 提升为 Active

注意：NN不存真实文件数据，只存元数据（文件名、目录、块位置、权限）

2. ZKFC（ZooKeeper Failover Controller），每台 NN 上各部署 1 个

• 作用：监控 NN 健康状态 + 借助 ZK 实现主备选举
• 功能：
  1. 持续监控本机 NN 进程健康
  2. 在 ZK 创建临时锁节点，抢到锁的 NN 成为 Active
  3. Active NN 故障时，ZKFC 释放锁，另一台 ZKFC 抢到锁，将 Standby 切换成 Active
  4. 防脑裂：切换前尝试把旧 Active 隔离（fencing），防止双 Active 同时写 JN

3. JN（JournalNode）集群，3/5 台（奇数），QJM 仲裁存储

• 作用：分布式日志存储，保存 Active NN 产生的editlog（元数据变更流水）
• 机制：过半仲裁，写 editlog 只要超过半数 JN 写入成功即视为成功
• 意义：代替老旧 NFS 共享存储，消除单点；Standby NN 从 JN 拉取日志同步元数据
• 3 台 JN：容忍 1 台 JN 宕机；5 台容忍 2 台宕机

4. DN（DataNode）：数据节点，多台（几十 / 上百台）

• 存储真实 HDFS 文件块 block，附带校验和 checksum
• 定期向 NN 上报：心跳（存活、磁盘容量）、块汇报 IBR/FBR（块信息、坏块）
• 负责块副本复制、块校验；读请求时给客户端传输 block 数据

同一台机器一般同时部署 NM

三、YARN HA 相关组件

1. ResourceManager（RM），2 台做 HA（Active / Standby）

• Active RM：全局资源调度器，接收任务提交；管理所有 NM；分配 CPU 内存资源；启动 AM
• Standby RM：不调度任务；状态持久化到 ZK；Active RM 宕机，自动切换为 Active，继续调度任务

YARN HA 依赖 ZK 保存 RM 状态，不需要 JN

2. NodeManager（NM），每台 DN 机器上部署 1 个

• 单机器资源代理，管理本机 CPU、内存
• 负责启动、监控、杀死容器 Container（Spark/Flink/MapReduce 任务跑在 Container 里）
• 定时向 RM 上报心跳：本机资源使用情况、容器运行状态
• 容器崩溃时，NM 通知 RM，RM 安排任务重试

3. ApplicationMaster（AM）【临时容器，不是常驻节点进程】

• 每个任务启动时，RM 分配容器拉起 AM
• AM：向 RM 申请资源；和 NM 通信启动 Task 容器；监控 task 运行，失败重试；任务结束后 AM 销毁

四、ZooKeeper（ZK）集群，3/5 台奇数节点（大数据 HA 底座）

ZK 是整个集群 HA 的基础，HDFS HA、YARN HA 都依赖 ZK 作用：

1. 分布式锁：ZKFC 抢锁，选出 Active NN
2. 存储元状态：RM HA 状态、故障标记
3. 集群成员管理、临时节点、心跳检测
4. 协调故障切换，防止脑裂

五、精简版

• ZK 集群（3/5）：HA 底座，分布式锁、状态存储，选主
• NN（2 台 HA）：HDFS 元数据，Active 对外读写，Standby 同步日志待命；ZKFC 配合 ZK 做 NN 健康监控与自动主备切换
• JN（3/5 奇数）：保存 NN 的 editlog，过半仲裁，支撑 HDFS 主备元数据同步
• DN（多台）：存储真实 HDFS block 数据，上报块、心跳
• RM（2 台 HA）：YARN 全局资源调度，Active 负责任务资源分配，Standby 待命
• NM（多台，和 DN 同机）：单机资源管理，启动 / 管理任务容器，上报资源心跳
• AM：每个任务的管理者，临时容器，申请资源、管理 task

六、高频Q&A

Q：JN 和 ZK 作用有啥区别？ A：JN 存HDFS 元数据变更日志 editlog，用于 NN 之间同步元数据；ZK 是协调组件，做选主、保存 HA 状态，不存业务 / 元数据。

Q：DN 和 NM 部署在一起好处？ A：数据本地性！Spark/MapReduce 任务调度到存有数据块的机器，减少网络 IO。

Q：HA 架构里，哪些组件需要奇数台？ A：ZK、JN，需要过半仲裁，必须奇数；NN、RM 是主备，固定 2 台。

其余部分补充：Hadoop 核心架构与高可用-CSDN博客
