前言

今天是ARM嵌入式学习的第四天，核心攻克了Cortex-A7的中断系统。从最底层的GPIO硬件引脚、IOMUX引脚复用，到GIC通用中断控制器的工作原理，再到CPU的异常向量表、汇编中断入口，最后落地到C语言的二级中断向量表和外设驱动代码，完整走通了「按键按下→LED翻转」的整条中断链路。

本文把今天所有知识点按架构梳理，结合寄存器、汇编、C代码三层拆解，彻底搞懂中断到底是怎么从硬件跑到软件里的。

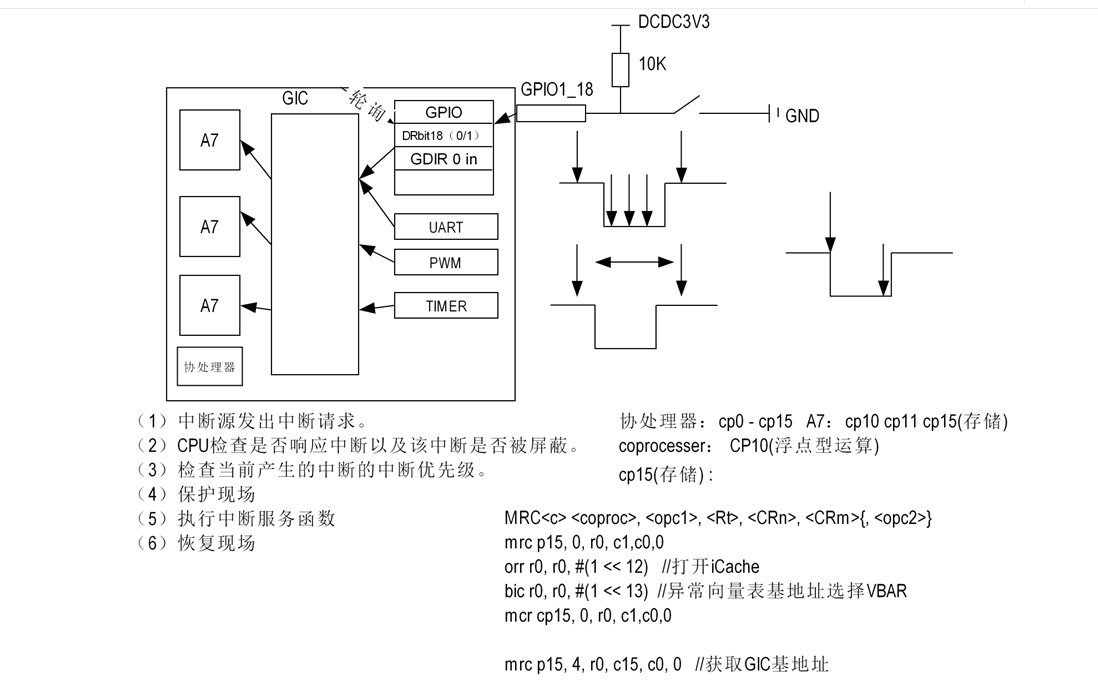

一、中断系统整体三层架构

整个ARM中断系统从上到下可以分为三层，对应硬件信号的流向：

外设层：以GPIO、UART、定时器等为代表的片内外设，负责检测硬件事件，产生中断标志信号。
中断控制器层（GIC）：通用中断控制器，是外设和CPU之间的"总调度室"，负责所有中断的使能、屏蔽、优先级仲裁、CPU路由。
CPU内核层：Cortex-A7内核，接收GIC的中断请求，自动保存程序状态，跳转到异常向量表对应的中断入口。

中断信号的完整流向： GPIO引脚电平变化 → GPIO外设置中断标志 → GIC仲裁路由 → CPU触发IRQ异常 → 执行中断处理代码

二、GIC中断控制器：三类中断源

GICv2（Cortex-A7配套的中断控制器版本）将所有中断按来源和使用场景分为三大类，这是理解中断号的基础：

中断类型	全称	中断号范围	中断来源	核心特性	典型用途
SGI	Software Generated Interrupt（软件生成中断）	0~15	软件写寄存器触发	可定向发送给任意CPU核	多核核间通信（IPC）
PPI	Private Peripheral Interrupt（私有外设中断）	16~31	CPU核内置私有外设	每个核独立一套，不可路由	内核通用定时器、PMU性能监控
SPI	Shared Peripheral Interrupt（共享外设中断）	32~1019	片上公共外设	全局唯一，可路由到任意CPU核	UART、GPIO、SPI、以太网等外设中断

我们日常裸机开发接触最多的就是SPI，比如GPIO、串口的中断都属于这一类。

三、GICC核心寄存器：中断的"入场"与"退场"握手

每个CPU核都对应一个独立的GICC（CPU接口），它是GIC和CPU直接交互的窗口，有两个最核心的寄存器，控制着中断的完整生命周期。

1. GICC_IAR：中断应答寄存器

全称：Interrupt Acknowledge Register
偏移地址 ：GICC基地址 + 0x0C
操作方式：只读
核心作用 ：软件读取该寄存器，硬件自动完成两件事：
1. 返回当前触发的中断号（Interrupt ID），后续作为C函数的入参
2. GIC内部将该中断状态从Pending（挂起）修改为Active（正在处理）

2. GICC_EOIR：中断结束寄存器

全称：End Of Interrupt Register
偏移地址 ：GICC基地址 + 0x10
操作方式：只写
核心作用：软件将中断号写入该寄存器，通知GIC中断处理完毕，GIC清除该中断的Active状态。

❗ 重要提醒：如果不写EOIR，GIC会认为中断一直在处理中，同优先级及更低优先级的中断将永远无法触发，表现为"进一次中断后再也不进了"。

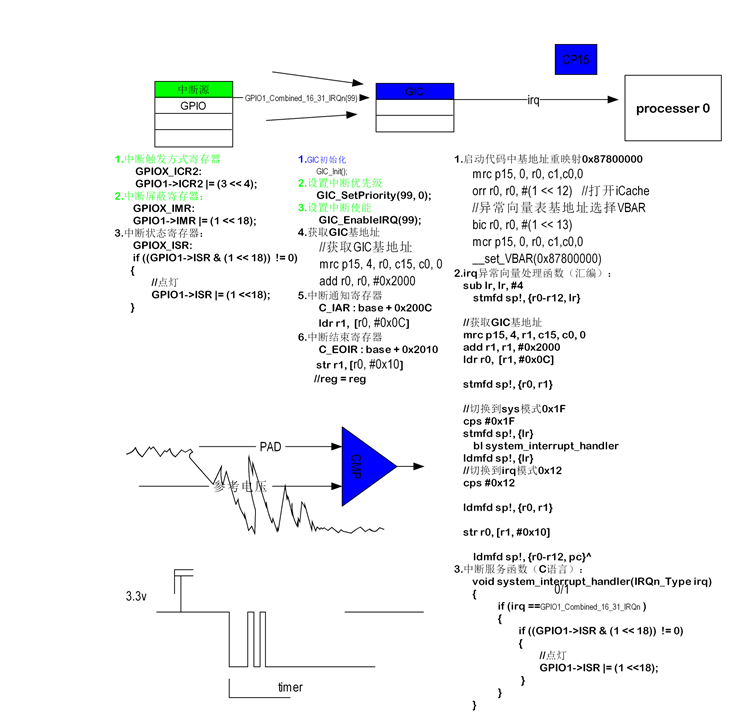

四、中断全链路执行流程详解

这是今天最核心的内容，我们按时间顺序，把从复位启动到中断触发再到返回的完整流程拆成5个阶段，结合汇编和C代码彻底讲透。

阶段1：系统启动与中断初始化

芯片上电后，先执行汇编复位入口，完成最底层硬件初始化，再进入C语言的外设初始化。

1.1 汇编复位流程（_reset_handler）

关闭总中断，配置系统控制寄存器，打开指令Cache，选择VBAR作为向量表基地址
分别设置IRQ模式和系统模式的栈指针（SP），两种模式使用独立的栈空间
初始化BSS段（全局变量清零），最终跳转到C语言的main函数

1.2 C语言中断初始化

在main中调用初始化函数，完成三层配置：

GPIO层：配置引脚复用为GPIO、设置输入方向、配置中断触发方式、打开引脚中断屏蔽
GIC层：设置中断优先级、使能对应中断号
软件层：向二级中断向量表注册外设的中断处理函数

阶段2：硬件中断触发

按键按下，GPIO引脚电平变化，符合配置的触发条件（上升沿/下降沿）
GPIO外设置位ISR（中断状态寄存器）对应位，向GIC发出中断请求
GIC分发器（GICD）仲裁，选出当前最高优先级中断，路由到目标CPU的GICC
GICC判断中断优先级高于阈值，向CPU的IRQ引脚输出有效信号

阶段3：汇编层：IRQ中断入口处理

CPU检测到IRQ信号后，硬件自动保存CPSR和返回地址，切换到IRQ模式，跳转到_irq_handler，随后执行汇编代码：

修正返回地址 ：sub lr, lr, #4，适配ARM三级流水线特性，保证返回地址正确
保存现场：将r0~r12、lr压入IRQ栈，防止破坏主程序的寄存器环境
读取中断号：读GICC_IAR寄存器，拿到中断号存在r0中
切换系统模式：切换到System模式，使用系统大栈，支持C函数调用和中断嵌套
调用C语言处理函数 ：bl system_interrupt_handler，通过r0寄存器传递中断号参数

阶段4：C语言层：中断分发与业务处理

进入C语言的中断分发函数后，通过二级向量表找到对应的外设处理函数：

校验中断号合法性，防止数组越界访问
从VectorIrq二级向量表中，按中断号取出对应的处理函数地址
执行外设中断处理函数：
- 读GPIO的ISR寄存器，判断具体是哪个引脚触发的中断（因为多个引脚共用一个GIC中断号）
- 执行业务逻辑：翻转LED、控制蜂鸣器等
- 写GPIO的ISR寄存器，清除中断标志（W1C机制，写1清0）

阶段5：中断返回与现场恢复

C函数执行完毕，返回汇编入口，完成中断收尾：

切回IRQ模式，恢复r0、r1寄存器
写EOIR寄存器：将中断号写入GICC_EOIR，通知GIC中断处理完成
恢复现场：从栈中弹出r0~r12，将返回地址直接赋值给PC，同时恢复CPSR
回到主程序被打断的位置，继续执行

五、实战代码解析：GPIO按键中断驱动

下面结合实际代码，看每个配置在驱动里是怎么落地的。

5.1 按键初始化函数 key_init

复制代码

void key_init(void)
{
    //1. 引脚复用：将UART1_CTS_B引脚复用为GPIO1_IO18，关闭强制输入
    IOMUXC_SetPinMux(IOMUXC_UART1_CTS_B_GPIO1_IO18, 0);

    //2. 引脚电气特性：配置上拉、施密特触发等参数
    IOMUXC_SetPinConfig(IOMUXC_UART1_CTS_B_GPIO1_IO18, 0xF0B0);

    //3. GPIO方向：第18位清零，设置为输入模式
    GPIO1->GDIR &= ~(1 << 18);

    //4. 中断触发方式：上升沿触发（ICR2管pin16~31，pin18对应bit4~5）
    GPIO1->ICR2 |= (3 << 4);

    //5. 引脚中断屏蔽：置1使能该引脚的中断输出
    GPIO1->IMR |= (1 << 18);

    //6. GIC设置中断优先级（99为对应中断号，0为最高优先级）
    GIC_SetPriority(99, 0);

    //7. 注册中断处理函数到软件二级向量表
    system_interrupt_register(GPIO1_Combined_16_31_IRQn, key_irq_hangdler);

    //8. GIC层面使能中断，允许中断转发到CPU
    GIC_EnableIRQ(99);
}

5.2 按键中断处理函数

复制代码

void key_irq_hangdler(void)
{
    // 判断是否是pin18触发的中断（GPIO合并中断必须做引脚判断）
    if ((GPIO1->ISR & (1 << 18))  != 0)
    {
        // 业务逻辑：翻转LED、控制蜂鸣器
        led_nor();
        beep_nor();

        // 清除GPIO中断标志（W1C机制，直接写1对应位即可）
        GPIO1->ISR = (1 << 18);
    }
}

六、学习避坑：中断开发常见问题

忘记清GPIO中断标志：ISR是W1C（写1清0）寄存器，不清除的话GPIO会一直输出中断信号，导致中断反复触发，程序卡死在中断里。
忘记写GIC的EOIR：GIC不知道中断处理完了，同优先级及以下中断会全部阻塞。
合并中断不判断引脚：GPIO的16~31引脚共用一个GIC中断号，进入中断必须读ISR区分引脚，否则会误触发。
触发方式与硬件不匹配：上拉按键（按下接地）应该用下降沿触发，写成上升沿会出现"松开按键才响应"的现象。
中断里放长延时：中断处理函数要快进快出，长延时、重操作会影响系统实时性，甚至导致低优先级中断丢失。

七、学习总结

今天第五天的学习，彻底把ARM中断的"黑盒"打开了：

理解了GIC的三类中断源和仲裁路由机制
搞懂了IAR和EOIR两个寄存器的握手逻辑
打通了从硬件引脚→GIC→汇编入口→C语言分发→外设处理的完整链路
掌握了GPIO中断驱动的编写方法和常见坑点

中断是嵌入式实时性的核心，理解了全链路之后，后面学习UART、定时器等外设中断就都是同一个套路，只是外设寄存器配置不同而已。
