2. Distributed Training：分布式训练

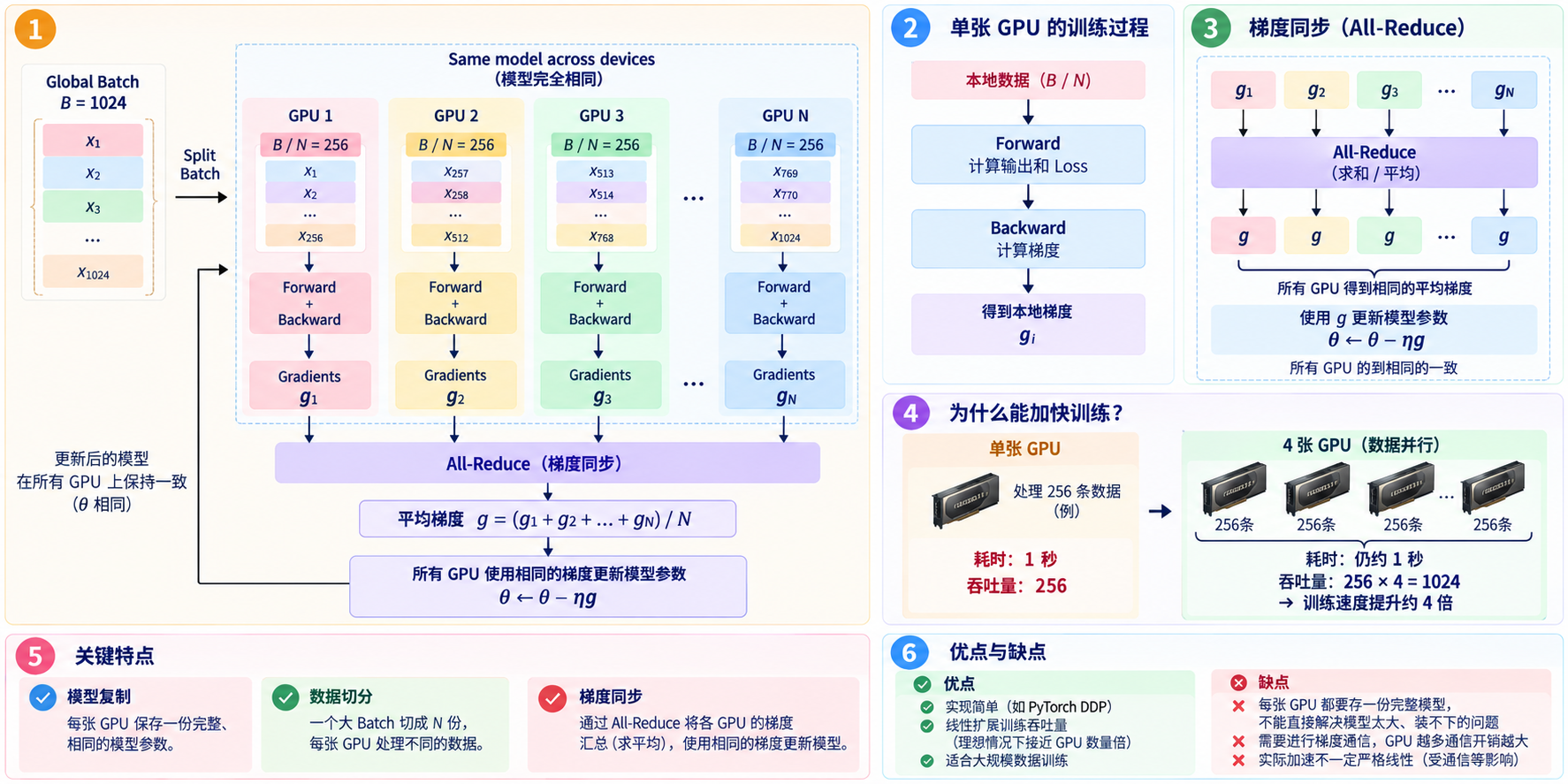

2.2 Data Parallelism：数据并行

每张 GPU 保存一份完整模型
将不同 Batch 数据分配到不同 GPU
每张 GPU 独立完成 Forward 和 Backward
通过 All-Reduce 同步各 GPU 的 Gradient
典型实现：PyTorch DDP

2.2.1 数据并行的基本思想

Data Parallelism 的核心是：

复制模型 + 切分数据

也就是：

每张 GPU 保存一份完整且相同的模型
一个 Global Batch 被切分到不同 GPU
每张 GPU 只处理自己分到的数据
多张 GPU 同时执行 Forward 和 Backward

例如：

Global Batch Size = 1024

使用 4 张 GPU：

每张 GPU 处理 256 条数据

因此：

模型相同，数据不同

这也是"Data Parallelism"这个名字的来源。

2.2.2 每张 GPU 如何完成一次训练

假设有两张 GPU：

GPU 1：模型 θ + 数据 A

GPU 2：模型 θ + 数据 B

两张 GPU 分别执行：

Forward → Loss → Backward

然后得到各自的梯度：

GPU 1 → g1

GPU 2 → g2

如果直接使用各自的梯度更新：

θ1 ← θ - ηg1

θ2 ← θ - ηg2

两张 GPU 上的模型参数就会逐渐不同。

因此 Data Parallelism 还必须进行：

Gradient Synchronization

也就是梯度同步。

2.2.3 Gradient Synchronization 与 All-Reduce

假设 4 张 GPU 得到：

g1、g2、g3、g4

可以计算平均梯度：

g = (g1 + g2 + g3 + g4) / 4

然后所有 GPU 都使用相同的 g 更新模型：

θ ← θ - ηg

这样下一次训练开始时：

GPU 1 参数 = GPU 2 参数 = ... = GPU N 参数

分布式训练中，这种梯度汇总通常通过：

All-Reduce

完成。

所以 Data Parallelism 的一次完整 Step 可以记成：

切分 Batch

↓

每张 GPU 独立 Forward

↓

每张 GPU 独立 Backward

↓

All-Reduce 同步 Gradient

↓

所有 GPU 同步更新参数

2.2.4 Data Parallelism 为什么能加速训练

假设一张 GPU 每秒可以处理：

256 samples

使用 4 张 GPU 后，每张仍然处理 256 条：

256 × 4 = 1024 samples/s

因此 Data Parallelism 提升的主要是：

Training Throughput

也就是单位时间能够处理更多训练数据。

它并不是让"单条数据"运行得明显更快，而是：

让更多数据同时被处理

2.2.5 Data Parallelism 的局限

Data Parallelism 的一个重要问题是：

每张 GPU 都必须保存完整模型。

例如模型本身需要：

40 GB

那么使用 4 张 GPU 时仍然是：

GPU 1：40 GB

GPU 2：40 GB

GPU 3：40 GB

GPU 4：40 GB

而不是：

40 GB / 4 = 10 GB

因此传统 Data Parallelism：

可以提高训练吞吐量
可以缩短训练时间
但不能直接解决"单张 GPU 装不下整个模型"的问题

这也是后面需要继续学习：

Pipeline Parallelism
Tensor Parallelism
ZeRO
FSDP

等技术的原因。

2.2.6 Data Parallelism 与 Model Parallelism

两者最简单的区别：

Data Parallelism = 切数据，复制模型

Model Parallelism = 切模型

Data Parallelism：

GPU 1：完整模型 + 数据 1

GPU 2：完整模型 + 数据 2

GPU 3：完整模型 + 数据 3

Model Parallelism：

GPU 1：模型的一部分

GPU 2：模型的一部分

GPU 3：模型的一部分

因此 Data Parallelism 最核心的两个关键词就是：

Replicate Model

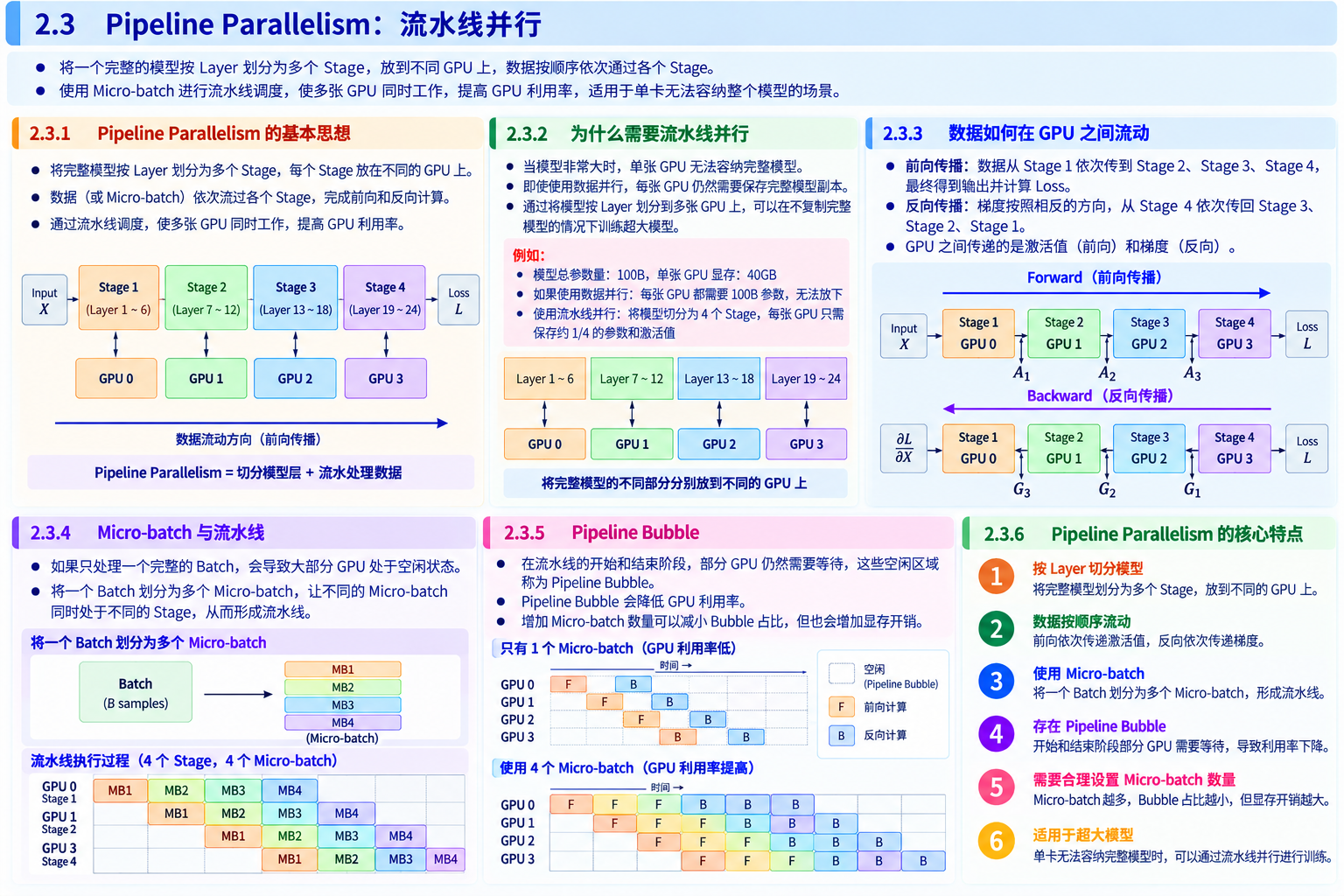

2.3 Pipeline Parallelism：流水线并行

将完整模型按照 Layer 切分成多个 Pipeline Stage
不同 Stage 分别放到不同 GPU
数据按照顺序依次经过多个 Stage
使用 Micro-batch 提高多张 GPU 的并行利用率
主要问题：Pipeline Bubble、Stage 不均衡和 GPU 间通信

2.3.1 Pipeline Parallelism 的基本思想

Pipeline Parallelism 的核心是：

切分模型 + 流水处理数据

与 Data Parallelism 不同：

Data Parallelism = 模型复制，数据切分

而：

Pipeline Parallelism = 模型切分，数据依次流过

假设一个 Transformer 有 24 层，使用 4 张 GPU：

GPU0：Layer 1 ~ 6

GPU1：Layer 7 ~ 12

GPU2：Layer 13 ~ 18

GPU3：Layer 19 ~ 24

也就是：

完整模型 = Stage 0 + Stage 1 + Stage 2 + Stage 3

每张 GPU 只负责其中一个 Stage。

2.3.2 为什么需要 Pipeline Parallelism

Pipeline Parallelism 最直接解决的问题是：

模型太大，一张 GPU 无法保存完整模型。

例如：

模型大小 = 120 GB

而单张 GPU 显存只有：

40 GB

如果使用普通 Data Parallelism，每张 GPU 都要保存完整模型：

GPU0：120 GB ×

GPU1：120 GB ×

GPU2：120 GB ×

仍然无法训练。

而 Pipeline Parallelism 可以把模型拆成多个 Stage：

GPU0：Stage 0 ≈ 40 GB

GPU1：Stage 1 ≈ 40 GB

GPU2：Stage 2 ≈ 40 GB

这样每张 GPU 只保存模型的一部分。

因此：

DP = 每张 GPU 保存完整模型

PP = 每张 GPU 保存部分模型

2.3.3 数据如何在不同 Stage 之间流动

假设：

GPU0：Layer 1 ~ 6

GPU1：Layer 7 ~ 12

GPU2：Layer 13 ~ 18

GPU3：Layer 19 ~ 24

Forward 时：

Input

↓

GPU0：Stage 0

↓

Activation A0

↓

GPU1：Stage 1

↓

Activation A1

↓

GPU2：Stage 2

↓

Activation A2

↓

GPU3：Stage 3

↓

Loss

因此不同 GPU 之间主要传递的是：

Activation

训练时还需要 Backward：

Loss

↓

GPU3

↓

Gradient

↓

GPU2

↓

GPU1

↓

GPU0

所以可以简单记成：

Forward：Activation 从前往后传

Backward：Gradient 从后往前传

2.3.4 Micro-batch：让流水线真正并行起来

如果一次只送一个完整 Batch：

GPU0 工作

↓

GPU1 工作

↓

GPU2 工作

↓

GPU3 工作

那么大部分时间只有一张 GPU 在工作，其他 GPU 都在等待。

因此 Pipeline Parallelism 通常会把一个 Batch 再切成多个：

Micro-batch

例如：

Global Batch = 64

可以切成：

MB1 = 16

MB2 = 16

MB3 = 16

MB4 = 16

然后让不同 Micro-batch 同时位于不同 Stage：

GPU0：MB4

GPU1：MB3

GPU2：MB2

GPU3：MB1

这时多张 GPU 就可以同时工作。

可以理解成：

MB1 → Stage0 → Stage1 → Stage2 → Stage3

MB2 → Stage0 → Stage1 → Stage2 → Stage3

MB3 → Stage0 → Stage1 → Stage2 → Stage3

多个 Micro-batch 像工厂产品一样连续进入流水线。

2.3.5 Pipeline Bubble：流水线气泡

即使使用 Micro-batch，流水线开始和结束时仍然会出现空闲。

例如刚开始：

Time 1

GPU0：MB1

GPU1：Idle

GPU2：Idle

GPU3：Idle

下一时刻：

GPU0：MB2

GPU1：MB1

GPU2：Idle

GPU3：Idle

直到流水线被填满：

GPU0：MB4

GPU1：MB3

GPU2：MB2

GPU3：MB1

所有 GPU 才能同时工作。

这些等待区域称为：

Pipeline Bubble

通常：

Micro-batch 数量越多

↓

Bubble 占比越小

↓

GPU 利用率越高

但 Micro-batch 也不能无限增加，还要考虑：

显存
调度开销
Batch Size
通信开销

2.3.6 Stage Balance：阶段负载均衡

Pipeline Parallelism 不仅要"平均分 Layer"，更重要的是：

让每个 Stage 的计算时间尽量接近

例如：

Stage 0：10 ms

Stage 1：10 ms

Stage 2：40 ms

Stage 3：10 ms

那么 Stage 2 会成为整个 Pipeline 的：

Bottleneck

其他 GPU 即使已经计算完，也必须等待 Stage 2。

理想情况是：

T_stage0 ≈ T_stage1 ≈ T_stage2 ≈ T_stage3

因此实际划分模型时，不一定简单按照：

每张 GPU 相同 Layer 数

还要考虑：

Attention / MLP 的计算量
Embedding
LM Head
Activation 大小
GPU 间通信
不同 Stage 的显存占用

2.3.7 Pipeline Parallelism 的核心特点

Pipeline Parallelism 可以总结为：

完整模型

↓

按 Layer 切成多个 Stage

↓

Stage 分配到不同 GPU

↓

Batch 再切成多个 Micro-batch

↓

不同 Micro-batch 同时位于不同 Stage

↓

形成流水线

它的优势是：

降低单张 GPU 保存模型参数的压力
可以训练单卡无法容纳的大模型
多个 Stage 可以同时计算不同 Micro-batch

主要问题是：

Pipeline Bubble
Stage Balance
Activation / Gradient 通信
调度更加复杂

最后可以记成：

DP = 切数据

PP = 切 Layer

而下一节：

TP = 连一个 Layer 内部的大矩阵都切开

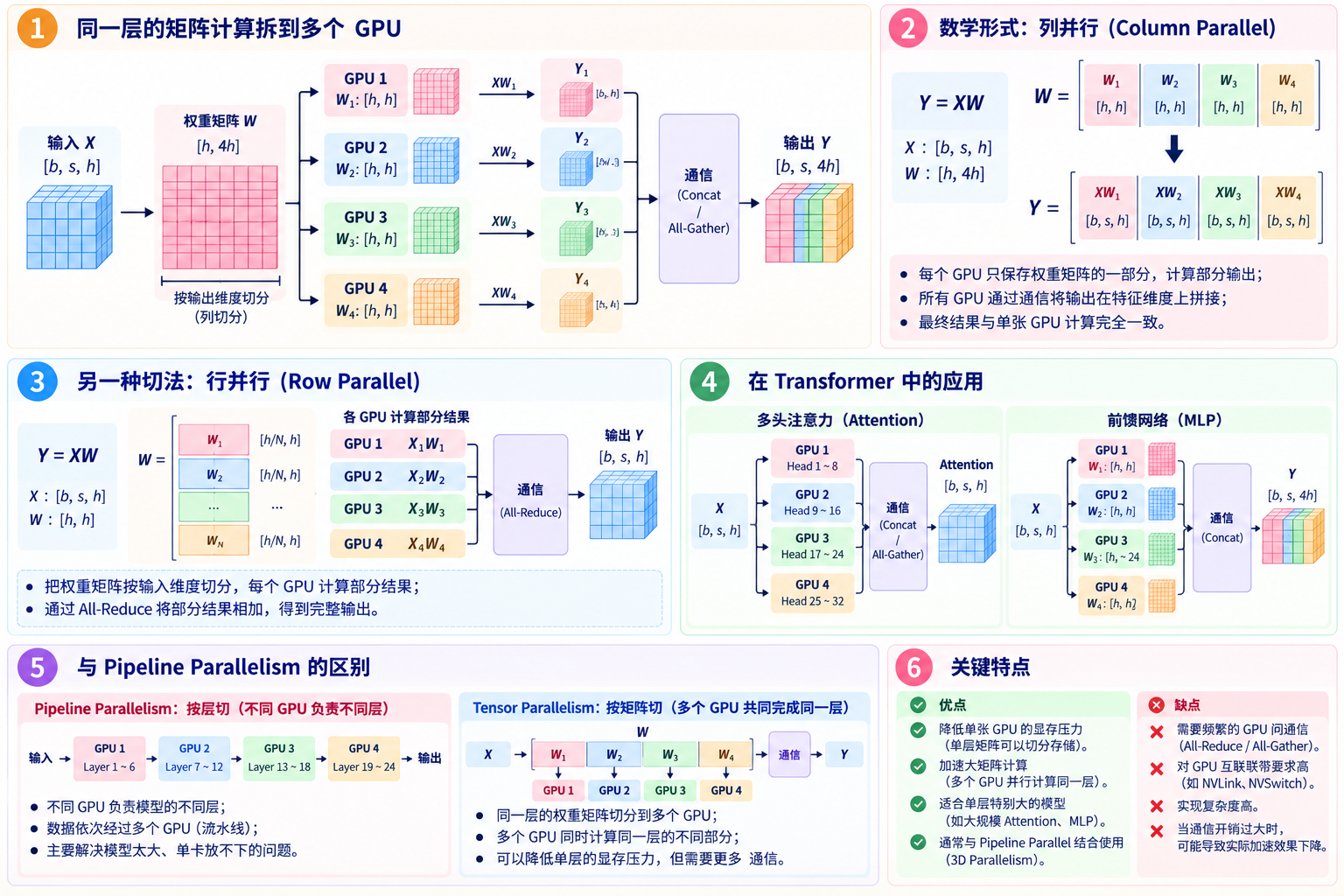

2.4 Tensor Parallelism：张量并行

将同一个 Layer 内部的大矩阵切分到多张 GPU
多张 GPU 共同完成同一层的计算
常用于 Attention 和 MLP 的大矩阵乘法
可以降低单张 GPU 的参数与计算压力
代价是需要更频繁的 GPU 间通信
典型实现：Megatron-LM

2.4.1 Tensor Parallelism 的基本思想

Tensor Parallelism 的核心是：

同一层内部切分矩阵

假设一个线性层：

Y = XW

其中：

X：[b,s,h]

W：[h,4h]

如果权重矩阵 W 很大，可以把它拆成多个部分：

W = [W1 | W2 | ... | WN]

然后分别放到不同 GPU：

GPU0 → W1

GPU1 → W2

GPU2 → W3

...

所有 GPU 使用同一个输入 X，同时计算自己负责的矩阵部分。

所以：

Pipeline Parallelism = 不同 GPU 负责不同 Layer

而：

Tensor Parallelism = 多个 GPU 共同完成同一个 Layer

可以简单记成：

PP = 层与层之间切

TP = 一层内部切

2.4.2 为什么需要 Tensor Parallelism

Pipeline Parallelism 已经可以把不同 Layer 放到不同 GPU。

但是还可能出现一个问题：

单个 Transformer Layer 本身就很大，一张 GPU 仍然放不下。

例如 MLP 第一层：

W1：[h,4h]

当：

h = 8192

时：

W1：[8192,32768]

这个矩阵本身就包含大量参数。

Attention 中同样存在：

Wq

Wk

Wv

Wo

这些大型矩阵。

因此可以进一步：

把一个 Layer 内部的矩阵拆开

↓

多张 GPU 共同保存

↓

多张 GPU 同时计算

这就是 Tensor Parallelism。

所以它主要解决：

单层模型太大

和：

单层矩阵计算量太大

的问题。

2.4.3 Column Parallel 与 Row Parallel

Tensor Parallelism 最常见的矩阵切分方式可以先理解成：

Column Parallel

和：

Row Parallel

Column Parallel：按输出维度切分

假设：

Y = XW

其中：

W：[h,4h]

使用两张 GPU 时，可以把 W 按列切开：

W = [W1 | W2]

其中：

W1：[h,2h]

W2：[h,2h]

两张 GPU 同时计算：

GPU0：Y1 = XW1

GPU1：Y2 = XW2

最后：

Y = Concat(Y1,Y2)

因此 Column Parallel 可以理解成：

每张 GPU 负责一部分输出维度

Row Parallel：按输入维度切分

另外一种方式是把权重矩阵按照输入维度切开。

例如：

W = [W1 ; W2]

输入也对应拆开：

X = [X1 | X2]

两张 GPU 分别计算：

GPU0：Y1 = X1W1

GPU1：Y2 = X2W2

最后需要：

Y = Y1 + Y2

所以通常需要进行：

All-Reduce

或者类似的归约通信。

因此可以简单记成：

Column Parallel → 输出切开，最后 Concat

Row Parallel → 输入切开，最后 Sum / Reduce

这两种方式组合起来，就可以高效拆分 Transformer 中的大型线性层。

2.4.4 Transformer 中如何使用 Tensor Parallelism

Transformer 一层主要包含：

Self-Attention

和：

MLP

这两部分都有大量矩阵乘法，因此非常适合 Tensor Parallelism。

Attention 部分

Attention 中有：

Wq、Wk、Wv、Wo

还包含多个 Attention Head。

例如：

32 个 Attention Heads

使用 4 张 GPU：

GPU0：Head 1 ~ 8

GPU1：Head 9 ~ 16

GPU2：Head 17 ~ 24

GPU3：Head 25 ~ 32

每张 GPU 只负责自己的一部分 Attention Head。

因此：

同一层 Attention

↓

多张 GPU 同时计算

↓

再通过通信合并结果

MLP 部分

经典 MLP：

h → 4h → h

第一层：

W1：[h,4h]

可以使用 Column Parallel：

W1 → 按列切分

第二层：

W2：[4h,h]

可以使用 Row Parallel：

W2 → 按行切分

这样两层可以自然组合：

Column Parallel

↓

各 GPU 得到部分中间特征

↓

Row Parallel

↓

All-Reduce

↓

恢复完整输出

这也是 Megatron-LM 中非常经典的 Tensor Parallel 思路。

2.4.5 Tensor Parallelism 的通信开销

Tensor Parallelism 可以把参数和计算拆到多张 GPU，但代价是：

GPU 之间需要频繁通信

常见通信操作包括：

All-Reduce
All-Gather
Reduce-Scatter

例如 Row Parallel 中：

GPU0 → Y0

GPU1 → Y1

GPU2 → Y2

GPU3 → Y3

最终需要得到：

Y = Y0 + Y1 + Y2 + Y3

这就需要进行：

All-Reduce

所以 Tensor Parallelism 对 GPU 间互联速度非常敏感。

通常更加依赖：

NVLink

NVSwitch

等高速互联。

如果：

计算时间 < 通信时间

那么 GPU 大量时间都会花在等待通信上，并行收益就会明显下降。

2.4.6 Tensor Parallelism 的核心特点

Tensor Parallelism 可以总结成：

一个 Transformer Layer

↓

大型权重矩阵切分

↓

不同 GPU 保存不同矩阵分片

↓

所有 GPU 同时完成这一层的部分计算

↓

通过 All-Reduce / All-Gather 等方式交换结果

↓

得到完整 Layer 输出

它的主要优势是：

降低单张 GPU 保存单层参数的压力
分摊大型矩阵乘法的计算量
可以让多张 GPU 共同完成同一个 Transformer Layer
特别适合 Attention 和 MLP

主要问题是：

GPU 间通信频繁
对 NVLink / NVSwitch 等高速互联依赖较强
Tensor Parallel Degree 越大，通信成本通常越明显

最后可以把三种基本并行方式先记成：

DP = 切数据

PP = 切 Layer

TP = 切 Layer 内部的矩阵

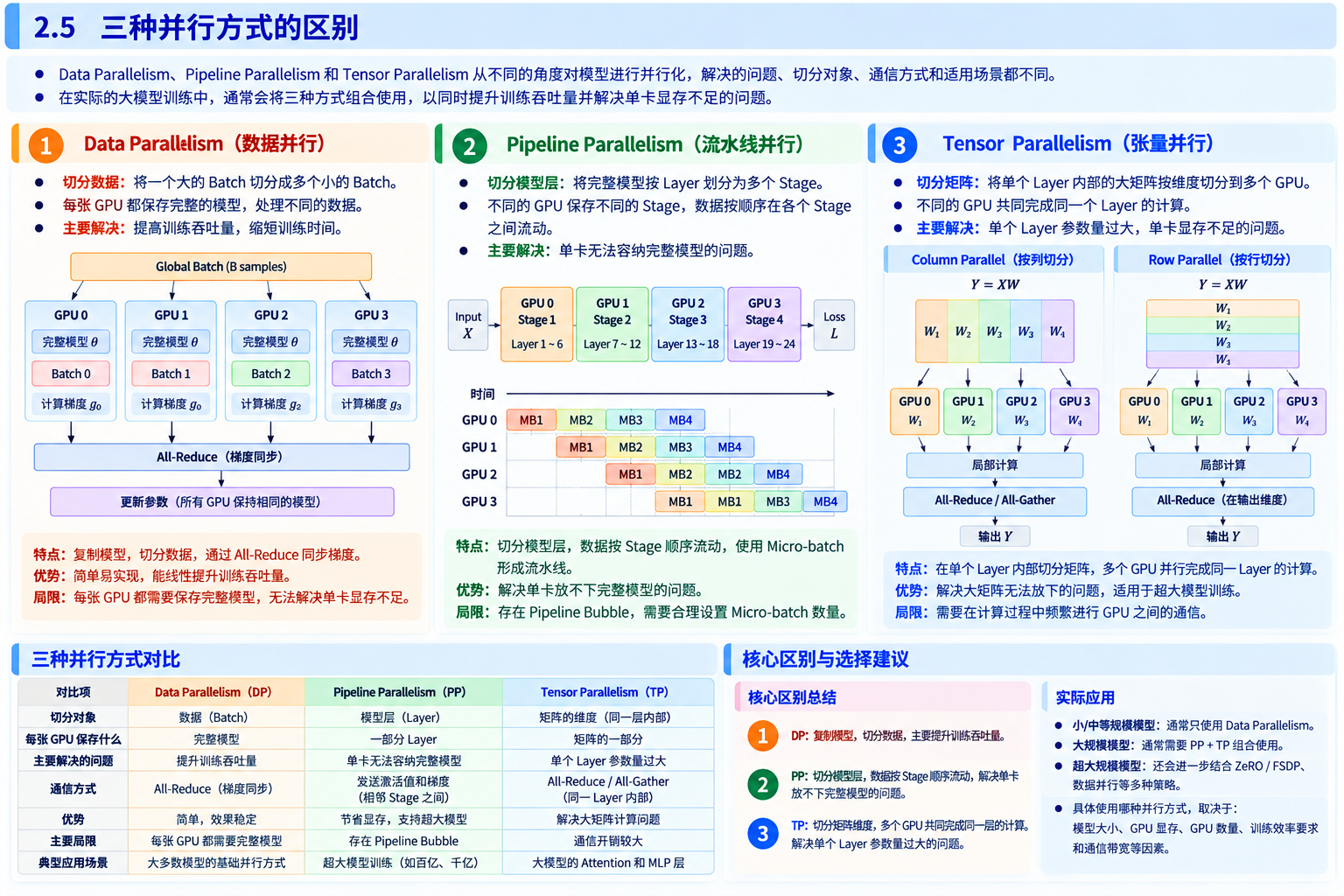

2.5 三种并行方式的区别

前面已经分别介绍了：

Data Parallelism
Pipeline Parallelism
Tensor Parallelism

三种方法最大的区别就是：

DP = 切数据

PP = 切 Layer

TP = 切 Layer 内部的矩阵

它们解决的问题并不完全相同。

2.5.1 Data Parallelism：切数据

Data Parallelism 的核心是：

模型复制 + 数据切分

假设有 4 张 GPU：

GPU0：完整模型 + Data0

GPU1：完整模型 + Data1

GPU2：完整模型 + Data2

GPU3：完整模型 + Data3

每张 GPU 独立执行：

Forward → Backward

然后通过：

All-Reduce

同步梯度。

因此 DP 主要解决：

单张 GPU 计算速度有限，希望多张 GPU 同时处理更多数据。

它主要提升的是：

Training Throughput

但是缺点是：

每张 GPU 都要保存完整模型

所以如果模型本身单卡放不下，单纯使用 DP 仍然无法训练。

2.5.2 Pipeline Parallelism：切 Layer

Pipeline Parallelism 的核心是：

把模型按照 Layer / Stage 切开

例如：

GPU0：Layer 1 ~ 6

GPU1：Layer 7 ~ 12

GPU2：Layer 13 ~ 18

GPU3：Layer 19 ~ 24

同一份数据依次流过：

GPU0 → GPU1 → GPU2 → GPU3

因此 PP 主要解决：

完整模型太大，一张 GPU 无法容纳。

为了提高 GPU 利用率，还需要：

Micro-batch

让不同 Micro-batch 同时位于不同 Pipeline Stage。

主要问题是：

Pipeline Bubble
Stage Balance
Activation / Gradient 通信

2.5.3 Tensor Parallelism：切矩阵

Tensor Parallelism 切得更细。

它不是把不同 Layer 分给不同 GPU，而是：

多个 GPU 共同完成同一个 Layer

例如线性层：

Y = XW

可以把：

W

切成：

W1、W2、W3、W4

然后：

GPU0 → W1

GPU1 → W2

GPU2 → W3

GPU3 → W4

多张 GPU 同时完成同一个矩阵乘法的一部分。

因此 TP 主要解决：

单个 Transformer Layer 或大型矩阵本身就太大。

它经常用于：

Attention Heads
Q / K / V / Wo
MLP 大矩阵

主要问题是：

GPU 间通信非常频繁

因此通常需要：

NVLink / NVSwitch

等高速互联。

2.5.4 DP、PP、TP 对比

并行方式	切分对象	每张 GPU 保存什么	数据如何流动	主要解决的问题	主要代价
Data Parallelism	数据	完整模型	不同 GPU 处理不同 Batch	提高训练吞吐量	梯度同步
Pipeline Parallelism	Layer / Stage	部分模型层	数据依次经过多个 Stage	模型单卡放不下	Pipeline Bubble
Tensor Parallelism	单层内部矩阵	矩阵的一部分	多 GPU 同时算同一层	单层本身太大	高频 GPU 通信

可以简单记成：

DP：模型不切，数据切

PP：模型按层切

TP：一层内部继续切

2.5.5 三种并行方式应该怎么理解

如果模型能够完整放进一张 GPU，但训练太慢：

优先考虑 DP

如果整个模型太大，一张 GPU 放不下：

考虑 PP

如果连单个 Transformer Layer 都很大：

考虑 TP

但是超大模型训练中通常不会只选择一种。

例如：

DP + PP

DP + TP

PP + TP

甚至：

DP + PP + TP

一起使用。

因此三种并行方式更准确的关系不是：

谁替代谁

而是：

它们解决不同维度的问题，可以组合使用

这就自然进入下一节：

2.6 多种并行策略组合

也就是大模型训练中常说的：

3D Parallelism

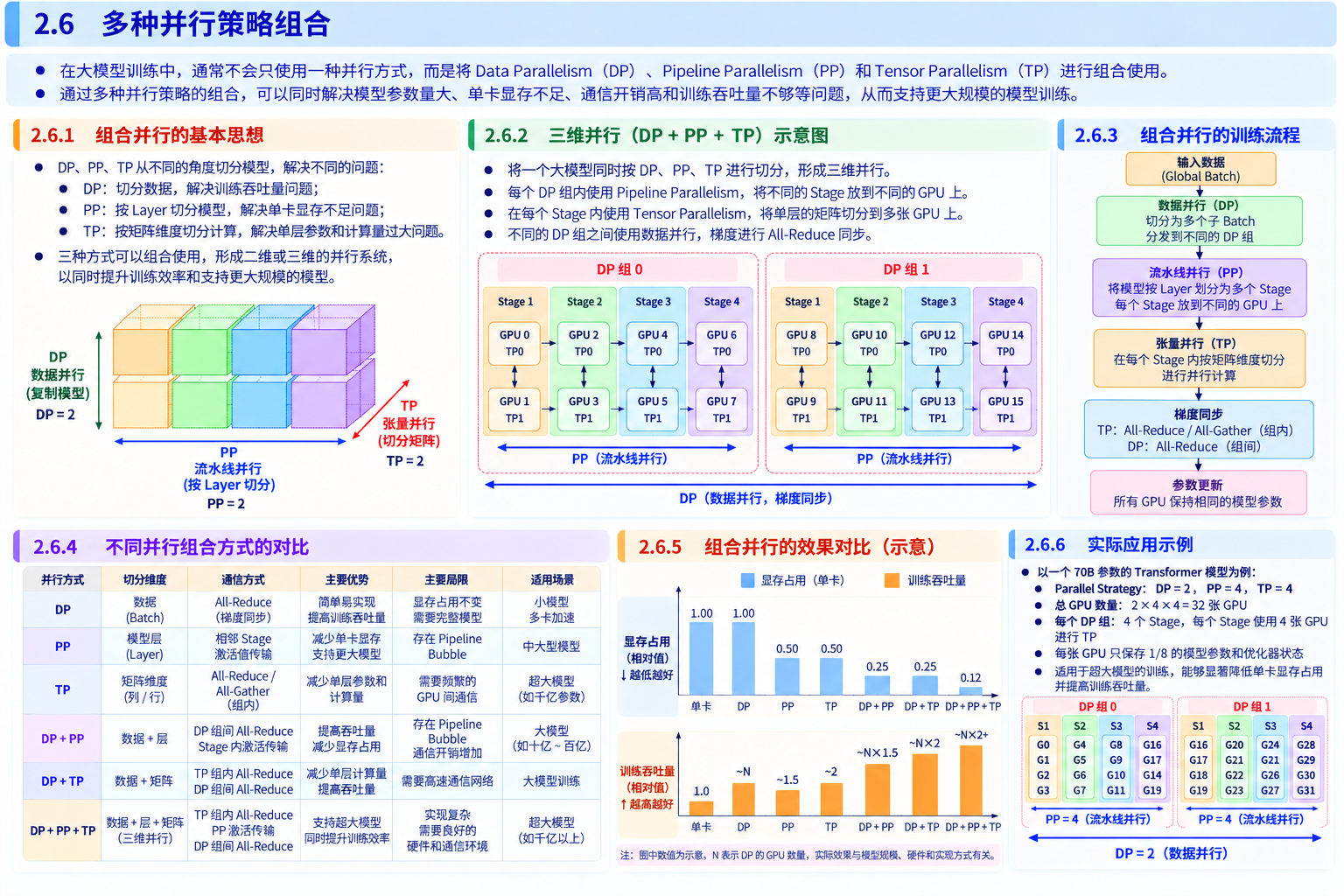

2.6 多种并行策略组合

实际的大模型训练中，通常不会只使用一种并行方式。

因为：

DP、PP、TP

分别解决的是不同问题：

DP：切数据，提高训练吞吐量
PP：切模型层，解决整个模型单卡放不下
TP：切单层矩阵，解决单个 Layer 本身太大

因此实际训练中经常组合使用：

DP + TP

DP + PP

TP + PP

以及：

DP + PP + TP

其中：

DP + PP + TP

通常称为：

3D Parallelism

2.6.1 DP + TP：数据并行 + 张量并行

假设有 8 张 GPU。

可以划分成两个 Data Parallel Group：

DP Group 0：GPU0 ~ GPU3

DP Group 1：GPU4 ~ GPU7

每个 DP Group 内部再使用 Tensor Parallelism：

GPU0 ~ GPU3

共同完成一个模型副本中的矩阵计算。

而：

GPU4 ~ GPU7

共同完成另一份相同的模型副本。

两组处理不同的数据：

DP Group 0 → Data A

DP Group 1 → Data B

因此：

TP

负责：

把同一个 Layer 内部的大矩阵切开

而：

DP

负责：

复制多份 TP 模型，处理不同数据

这种组合适合：

模型单层较大，同时还希望通过多份模型副本提高训练吞吐量。

2.6.2 DP + PP：数据并行 + 流水线并行

假设一个模型被划分成 4 个 Pipeline Stage：

Stage 0

Stage 1

Stage 2

Stage 3

使用 4 张 GPU：

GPU0 → Stage 0

GPU1 → Stage 1

GPU2 → Stage 2

GPU3 → Stage 3

这 4 张 GPU 共同组成：

一个完整 Pipeline

如果还有另外 4 张 GPU：

GPU4 ~ GPU7

就可以再复制一套相同的 Pipeline。

于是：

Pipeline 0 → Data A

Pipeline 1 → Data B

两套 Pipeline 最后再进行梯度同步。

因此：

PP

负责：

把一个完整模型按 Layer 切开

而：

DP

负责：

复制多套完整 Pipeline

这种组合适合：

整个模型太大，同时还希望通过多份 Pipeline 提高整体训练吞吐量。

2.6.3 TP + PP：张量并行 + 流水线并行

如果模型继续增大，可能出现两个问题：

整个模型太大

同时：

单个 Layer 也很大

这时可以同时使用：

TP + PP

先使用 Pipeline Parallelism：

模型 → Stage 0 + Stage 1 + Stage 2 + Stage 3

再在每个 Stage 内部使用 Tensor Parallelism。

例如 8 张 GPU：

Stage 0 → GPU0 + GPU1

Stage 1 → GPU2 + GPU3

Stage 2 → GPU4 + GPU5

Stage 3 → GPU6 + GPU7

这里：

PP = 切不同 Layer

而：

TP = 切每个 Layer 内部的大矩阵

因此可以进一步降低：

单张 GPU 的模型参数和计算压力

2.6.4 3D Parallelism：DP + PP + TP

超大模型训练通常会同时使用：

Data Parallelism

Pipeline Parallelism

Tensor Parallelism

这就是：

3D Parallelism

三个维度分别负责：

DP → 数据维度

PP → Layer 维度

TP → 单层矩阵维度

可以把它理解成：

一个训练集群

↓

先划分多个：

Data Parallel Group

↓

每个 DP Group 内部划分：

Pipeline Stage

↓

每个 Pipeline Stage 内部继续划分：

Tensor Parallel Group

所以三种并行方式不是互相替代，而是在不同维度共同拆分训练任务。

2.6.5 GPU 数量如何计算

假设：

DP = 4

PP = 2

TP = 4

那么总 GPU 数量：

GPU Total = DP × PP × TP

也就是：

4 × 2 × 4 = 32

因此：

GPU 总数 = DP × PP × TP

这个公式非常重要。

其中：

TP = 4：一个 Layer 内部由 4 张 GPU 共同计算
PP = 2：一个模型被切成 2 个 Pipeline Stage
DP = 4：完整模型结构一共复制 4 份

2.6.6 一个 32 GPU 的例子

假设：

GPU Total = 32

设置：

TP = 4

PP = 2

那么一份完整模型需要：

TP × PP

也就是：

4 × 2 = 8 张 GPU

32 张 GPU 一共可以组成：

32 / 8 = 4

份完整模型。

所以：

DP = 4

最终：

DP = 4

PP = 2

TP = 4

并满足：

32 = 4 × 2 × 4

可以理解成：

4 个 Data Parallel Group

每个 Group 内：

2 个 Pipeline Stage

每个 Stage 内：

4 张 GPU 做 Tensor Parallel

2.6.7 为什么需要组合并行

三种并行方式分别解决：

DP

↓

训练吞吐量不足

PP

↓

整个模型单卡放不下

TP

↓

单个 Layer 本身太大

因此实际大模型训练通常不是：

DP / PP / TP 三选一

而是：

根据模型大小和硬件条件进行组合

最终目标是同时解决：

模型放不下

训练速度太慢

GPU 利用率不高

的问题。

2.6.8 组合并行的代价

并行方式越多，系统也越复杂。

需要同时考虑：

DP 的 Gradient Synchronization
PP 的 Pipeline Bubble
TP 的高频 GPU Communication
Parallel Group 的划分
GPU 间通信拓扑
NVLink / NVSwitch / InfiniBand
显存分配
计算负载均衡

所以：

GPU 数量更多 ≠ 一定训练更快

真正需要平衡的是：

计算

显存

通信

并行效率

因此这一部分可以最终压缩成：

DP = 切数据

PP = 切 Layer

TP = 切矩阵

进一步：

DP + TP

DP + PP

TP + PP

DP + PP + TP = 3D Parallelism

并且：

GPU Total = DP × PP × TP

这也是后面继续学习：

DeepSpeed

和：

Megatron-LM

的重要基础。

Split Batch
