从零写一个CAD 04：中键拖动平移，抓住一个点让它一直待在鼠标底下

平移看起来是 CAD 里最简单的一个交互，比画线、比捕捉、比布尔运算都简单。但我第一次写完中键拖动之后，遇到的实际问题是：拖动过程中图会"漂"，鼠标停下时视图跟着抖一下，快速拖动还会跳。后来把逻辑重写成"抓住一个点"的思路，问题基本消失了。

这篇是这个系列第四篇，前面搭好了视图变换和缩放。平移和缩放共享同一套坐标系统，所以先把坐标约定讲清楚，否则后面代码没法看。

先确定坐标约定

CAD 里至少有三层坐标：

• 世界坐标（world）：图元真实的位置，与视图无关。
• 视图坐标（view）：经过平移和缩放后，准备送进绘制管线的坐标。
• 屏幕坐标（screen/device）：窗口像素坐标，原点在左上角，y 轴向下。

我采用的变换是"先缩放、再平移"：

# view = (world - pan) * scale
# 反变换：world = view / scale + pan

其中 pan 用世界坐标表示，含义是"视图左上角对应的世界坐标"。这样定义有个好处：pan 直接就是世界坐标，缩放时围绕某个点调整 pan 的推导比较直观。

另一种常见写法是把平移量放在屏幕空间，即 view = world * scale + offset。两种都对，但混用会出问题。我一开始就是缩放按世界坐标写、平移按屏幕坐标写，结果拖动时缩放中心全乱。统一成一种，并且写死在注释里，这件事后面会省很多时间。

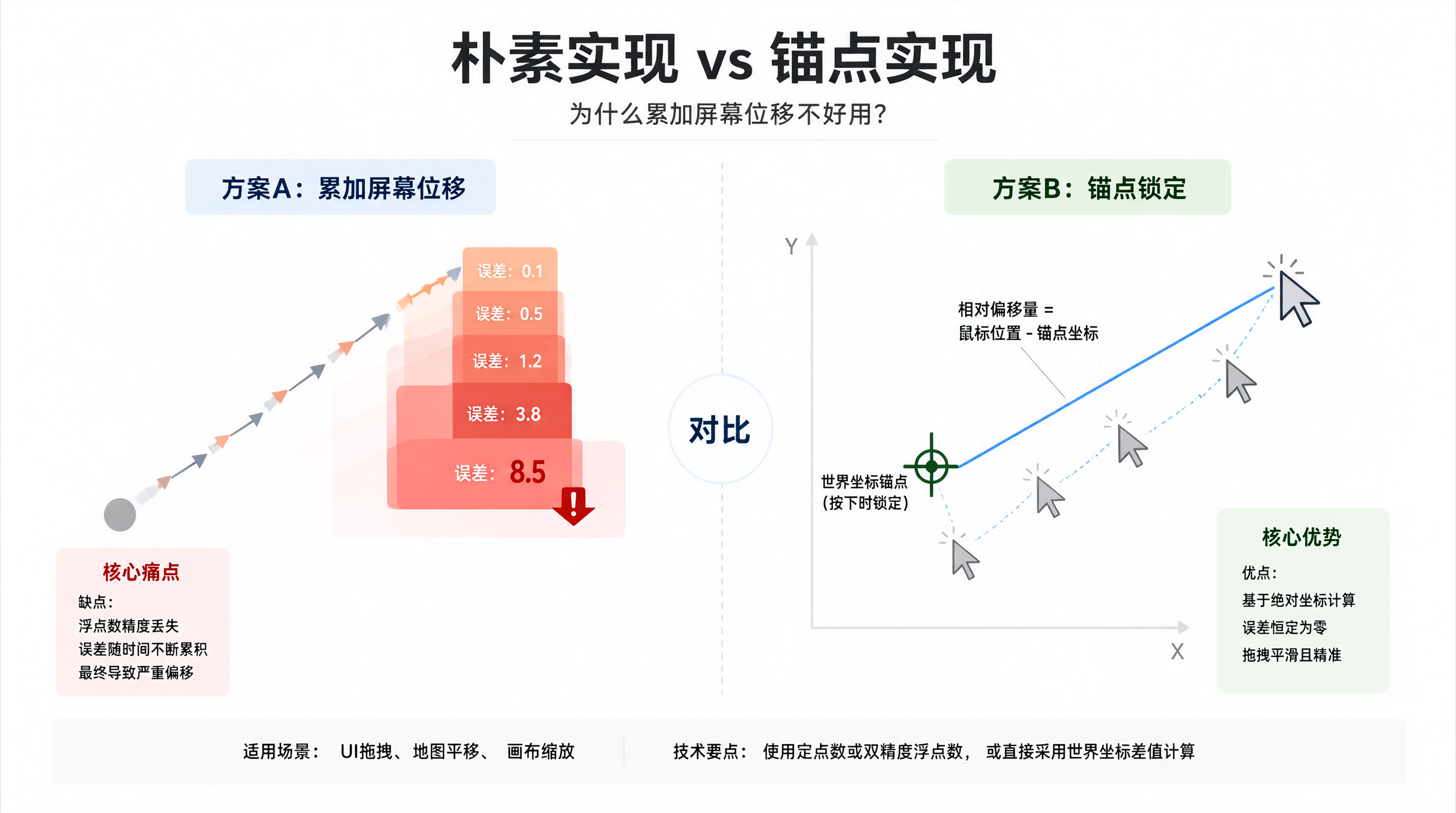

朴素的实现为什么不好用

最直接的做法是在鼠标移动事件里累加屏幕位移：

def mouseMoveEvent(self, event):
    delta = event.position() - self._last_pos
    self.pan -= delta / self.scale   # 注意 y 轴方向
    self._last_pos = event.position()
    self.update()

这段代码能跑，但有几个问题：

1. 误差累积。每次移动都做一次除法和减法，浮点误差会一点点堆起来。单次看不出来，长时间拖动后视图和鼠标的相对关系会偏。
2. 依赖事件频率 。如果某一帧事件被合并或者丢了一个，delta 就少算或多算，视图会跳。
3. 光标跳变 。当鼠标移到窗口边缘、系统把光标"夹"回边界时，delta 会出现一个巨大的值，视图瞬间飞出去。

所以我不再累加位移，而是改成记录锚点。

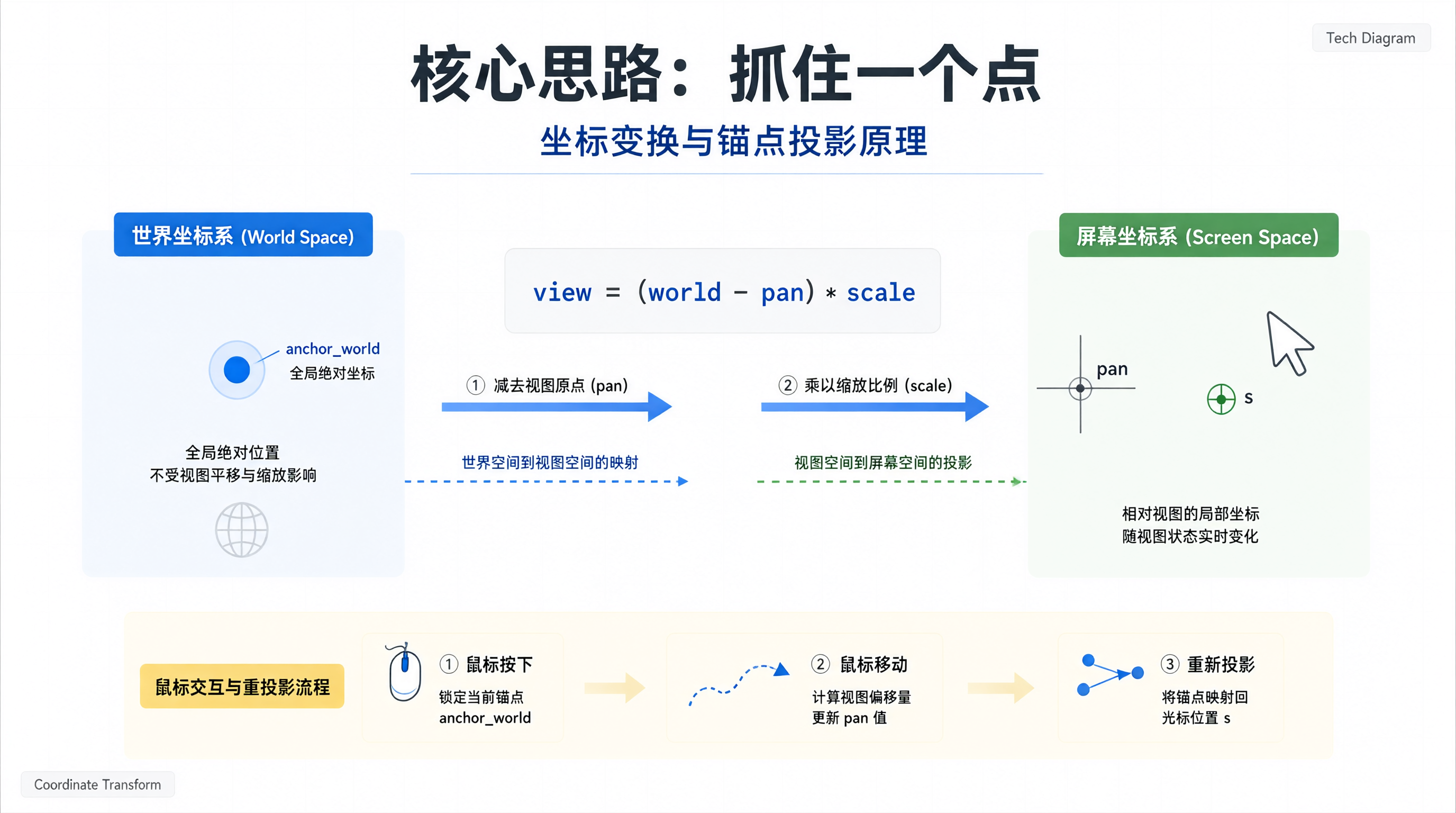

抓住一个点：核心思路

思路一句话：按下中键的那一刻，算出鼠标位置对应的世界坐标，记为锚点 anchor_world。此后每次鼠标移动，都调整 pan，使得这个锚点重新投影回当前鼠标所在的屏幕位置。

这样做的意义在于：

• 不依赖位移的累加，每次都是绝对计算，误差不会累积。
• 即使丢了几个移动事件，下一次移动也会自动纠正回来。
• 光标被夹到边界时，只要鼠标屏幕位置是真实的，视图就不会飞。

数学推导不复杂。设屏幕点 s（y 轴向下），窗口高度 h，则视图坐标（y 轴向上）为：

view.x = s.x
view.y = h - s.y

由 view = (world - pan) * scale 反解：

world = view / scale + pan

按下时：

anchor_world = view_press / scale + pan_old

移动时，我们希望 anchor_world 映射到当前的 view_now：

view_now = (anchor_world - pan_new) * scale

两式联立，解出 pan_new：

pan_new = anchor_world - view_now / scale

这就是全部。代码里就是两行减法和一次除法。

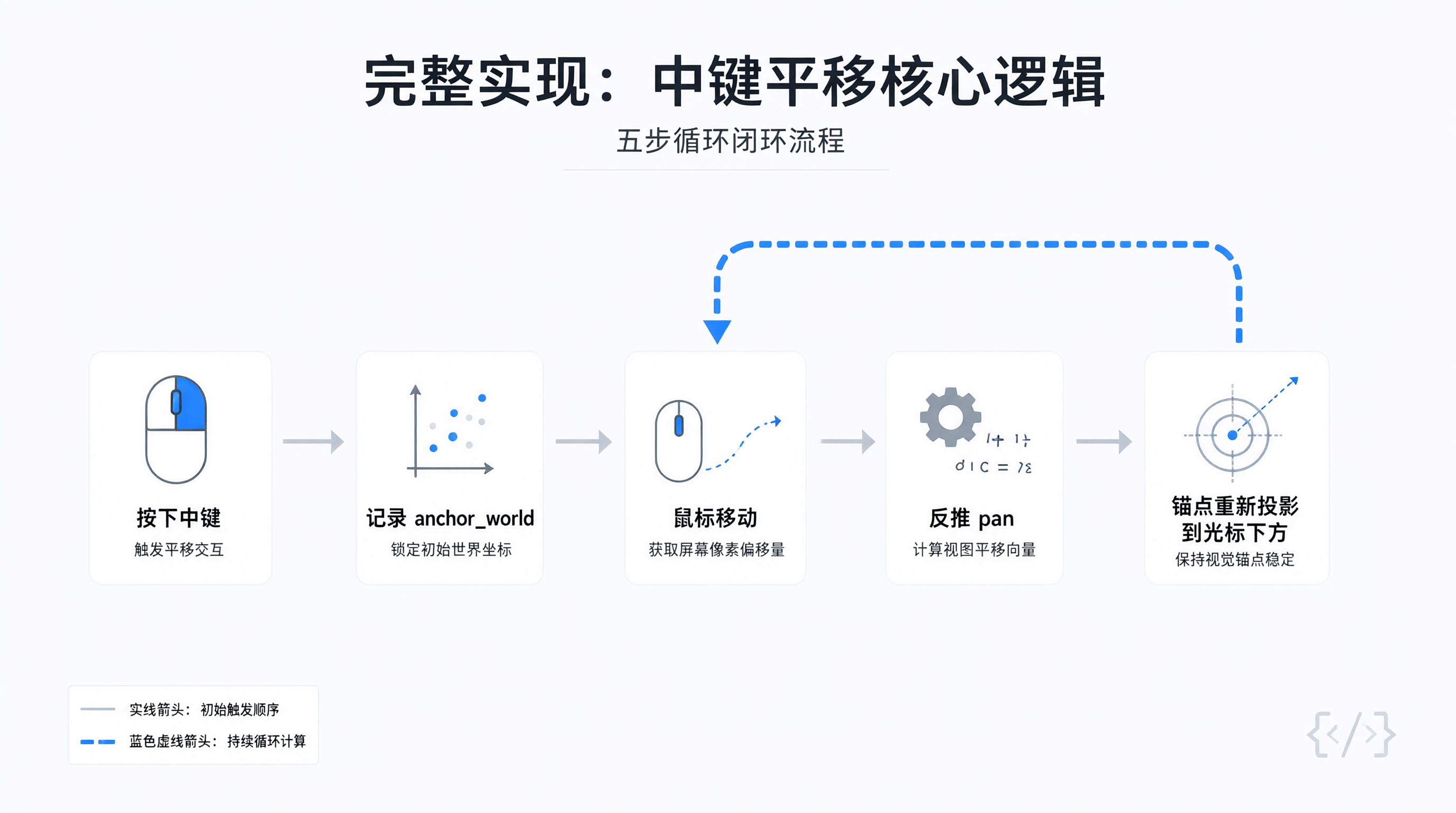

完整实现

我用的是 PySide6（写这篇文章时本地是 6.7 系列）。核心是一个 Viewport 类，只保留和平移相关的部分，绘制部分省略。

import sys
from PySide6.QtCore import Qt, QPointF
from PySide6.QtGui import QPainter, QColor
from PySide6.QtWidgets import QApplication, QWidget


class Viewport(QWidget):
    def __init__(self):
        super().__init__()
        self.setMouseTracking(True)
        self.setFocusPolicy(Qt.StrongFocus)

        # 视图状态：pan 是世界坐标，scale 是像素/世界单位
        self.pan = QPointF(-200.0, -200.0)
        self.scale = 2.0

        # 平移会话状态
        self._panning = False
        self._anchor_world = QPointF()   # 按下时锁定的世界坐标

    # ---------- 坐标变换 ----------
    def to_view(self, world: QPointF) -> QPointF:
        return QPointF(
            (world.x() - self.pan.x()) * self.scale,
            (world.y() - self.pan.y()) * self.scale,
        )

    def to_world(self, view: QPointF) -> QPointF:
        return QPointF(
            view.x() / self.scale + self.pan.x(),
            view.y() / self.scale + self.pan.y(),
        )

    def screen_to_view(self, pos: QPointF) -> QPointF:
        # 屏幕 y 向下，视图 y 向上
        return QPointF(pos.x(), self.height() - pos.y())

    # ---------- 事件 ----------
    def mousePressEvent(self, event):
        if event.button() == Qt.MiddleButton:
            view_press = self.screen_to_view(event.position())
            # 关键：按下瞬间锁定世界坐标锚点
            self._anchor_world = self.to_world(view_press)
            self._panning = True
            self.setCursor(Qt.ClosedHandCursor)
            event.accept()
            return
        super().mousePressEvent(event)

    def mouseMoveEvent(self, event):
        if self._panning:
            view_now = self.screen_to_view(event.position())
            # pan_new = anchor_world - view_now / scale
            self.pan = QPointF(
                self._anchor_world.x() - view_now.x() / self.scale,
                self._anchor_world.y() - view_now.y() / self.scale,
            )
            self.update()
            event.accept()
            return
        super().mouseMoveEvent(event)

    def mouseReleaseEvent(self, event):
        if event.button() == Qt.MiddleButton and self._panning:
            self._panning = False
            self.unsetCursor()
            event.accept()
            return
        super().mouseReleaseEvent(event)

    # ---------- 绘制 ----------
    def paintEvent(self, event):
        painter = QPainter(self)
        painter.fillRect(self.rect(), QColor(30, 30, 30))

        painter.setPen(QColor(120, 180, 255))
        # 画一个 100x100 的世界坐标网格，用于肉眼验证平移是否跟手
        step = 50
        for i in range(-4, 5):
            for j in range(-4, 5):
                p0 = self.to_view(QPointF(i * step, j * step))
                p1 = self.to_view(QPointF((i + 1) * step, (j + 1) * step))
                painter.drawLine(
                    QPointF(p0.x(), self.height() - p0.y()),
                    QPointF(p1.x(), self.height() - p1.y()),
                )
        painter.end()


if __name__ == "__main__":
    app = QApplication(sys.argv)
    w = Viewport()
    w.resize(960, 640)
    w.show()
    sys.exit(app.exec())

跑起来之后，按住中键拖动，网格会跟着光标走。判定"跟手"的标准可以很具体：把光标对准某个网格交点按下中键，拖动过程中这个交点应该一直在光标正下方。如果它慢慢偏离，说明锚点逻辑有问题；如果它始终贴合，就说明实现是对的。

这里 paintEvent 里画的是斜线网格而不是正交网格，只是为了让平移的视觉效果更明显，不需要额外解释。实际项目里换成正经的图元绘制即可。

几个容易出问题的地方

光标跳变

前面提到光标被系统夹到窗口边界的情况。有些平台在鼠标按住并移出窗口时，会继续发 mouseMoveEvent，坐标可能是负值或者超过 width()/height()。这时如果直接用 event.position()，视图会突然偏移很大一段。

我的处理方式是不裁剪 。因为锚点逻辑本身是绝对计算，即使 view_now 超出窗口，只要它和光标真实位置一致，视图就不会"飞"，只会跟着光标走。真正需要防的是"光标被夹住但事件坐标被改写"的情况，这在部分平台上确实存在。这一点我没有在所有平台上验证过，如果你遇到，可以在 mouseMoveEvent 里判断 event.position() 是否和上一次相同，相同就跳过。

缩放与平移的联动

如果缩放是围绕鼠标位置做的，需要在缩放前后同步调整 pan，否则缩放后锚点会漂。常用做法是：缩放前先算出鼠标对应的世界坐标 p，改变 scale 后，把 pan 调整为让 p 重新回到鼠标屏幕位置：

def zoom_at(self, screen_pos: QPointF, factor: float):
    view = self.screen_to_view(screen_pos)
    world_before = self.to_world(view)

    self.scale *= factor

    # 让 world_before 仍然落在同一个 view 位置
    self.pan = QPointF(
        world_before.x() - view.x() / self.scale,
        world_before.y() - view.y() / self.scale,
    )
    self.update()

这和 pan_new = anchor_world - view_now / scale 是同一个公式，只是锚点从"中键按下点"换成了"鼠标当前位置"。所以缩放和平移可以共用一套推导，代码量很少。

窗口尺寸变化

screen_to_view 里用到了 self.height()。如果窗口被 resize，而平移会话正在进行，height() 变了会导致 view_now 突变，视图跟着跳。稳妥的做法是在 resizeEvent 里把 pan 按高度差修正：

def resizeEvent(self, event):
    old_h = event.oldSize().height()
    new_h = event.size().height()
    if old_h > 0 and self._panning:
        # 视图 y 向上，窗口变高相当于视图原点在世界坐标里下移
        self.pan.setY(self.pan.y() + (new_h - old_h) / self.scale)
    super().resizeEvent(event)

这段逻辑我没有在缩放会话里也做同样处理，因为缩放时窗口一般不会被拖动。如果你需要，可以按同样的思路补。

浮点精度

pan = anchor_world - view_now / scale 每次都基于 anchor_world 重算，所以单次误差不会累积。但 anchor_world 本身是按下时算出来的，如果那一刻的 pan 已经有误差，误差会一直带着。实践中这个量级很小，除非你连续平移几千次并且每次都不重置锚点。真在意的话，可以在 mouseReleaseEvent 里把 pan 的数值规整到某个精度，不过我没这么做，因为没必要。

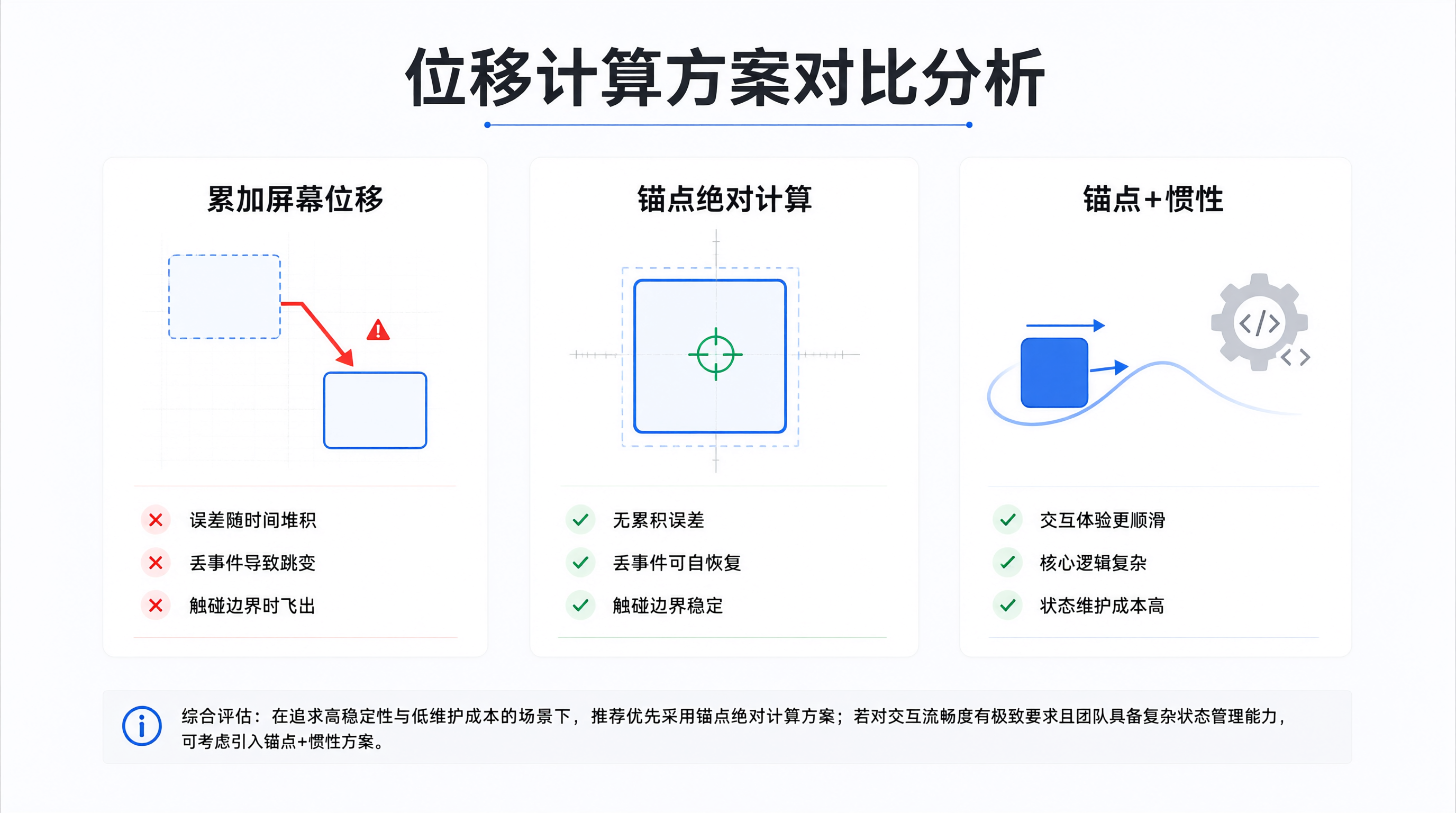

和累加位移方案的对比

方案	优点	缺点	适用场景
累加屏幕位移	代码最短，直观	误差累积、丢事件会跳、边界易飞	简单查看器、不需要精确对位
锚点绝对计算	无累积误差、丢事件可自恢复、边界稳	需要正确推导坐标变换	CAD、地图、任何需要"抓取"的交互
锚点 + 惯性	手感更顺滑	逻辑复杂，需要速度估计	触屏、需要滑动惯性

我选的是第二种。第三种在桌面 CAD 里不是必需的，暂时没做。

关于"跟手"的一点判断

很多人评价平移手感时会说"顺不顺""跟不跟手"，听起来很主观。但拆开看，可以落到两个可验证的指标：

1. 锚点偏移：拖动过程中，同一个世界坐标点投影到屏幕后与鼠标指针的距离，是否始终接近 0。
2. 帧间连续性：相邻两次移动事件之间，视图的位移是否和鼠标位移成比例。

第一项由锚点逻辑保证，第二项由事件处理保证。我在实现之后用了一个很土的办法验证：在 mouseMoveEvent 里把 anchor_world 投影到屏幕，打印它和 event.position() 的距离。正常情况下这个值应该在 1 像素以内（受浮点和取整影响）。如果它随拖动时间增长，说明有累积误差；如果它偶尔跳大，说明有事件被异常处理。

这个打印我没有留在最终代码里，但它在调试阶段比肉眼看网格有用得多。

小结

中键拖动平移的核心就一个公式：

pan = anchor_world - view_now / scale

按下中键时锁定 anchor_world，之后每次移动都用绝对计算重新求 pan。这样既不依赖位移累加，也不怕丢事件，边界情况也稳。缩放围绕鼠标位置时，用的是同一个公式，只是锚点换成鼠标当前点。

如果你也在写类似的视图控件，建议先把坐标约定写死在注释里，再实现变换函数，最后才写事件处理。顺序反了的话，调试时间会明显变长。下一篇我会写网格吸附和捕捉，那部分和这里的坐标变换关系更紧密。
