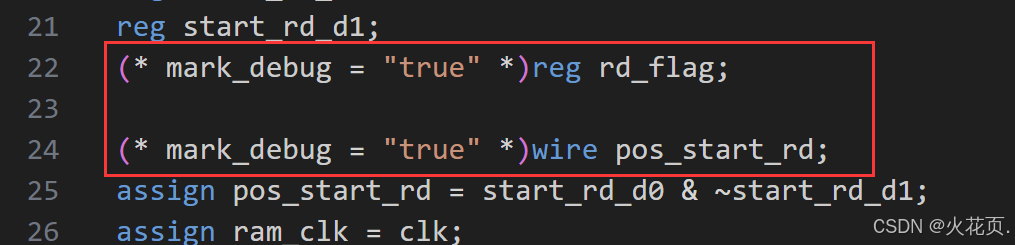

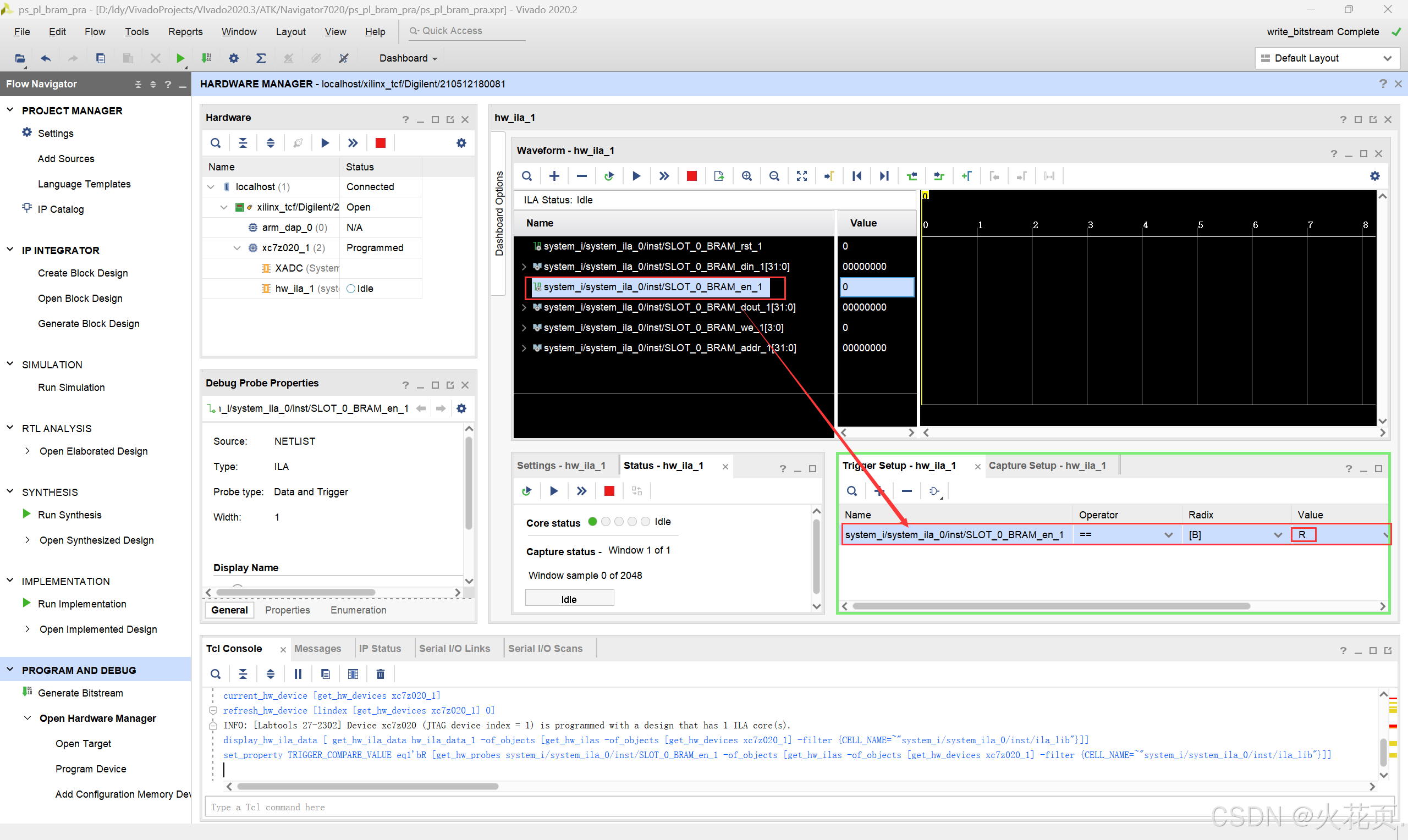

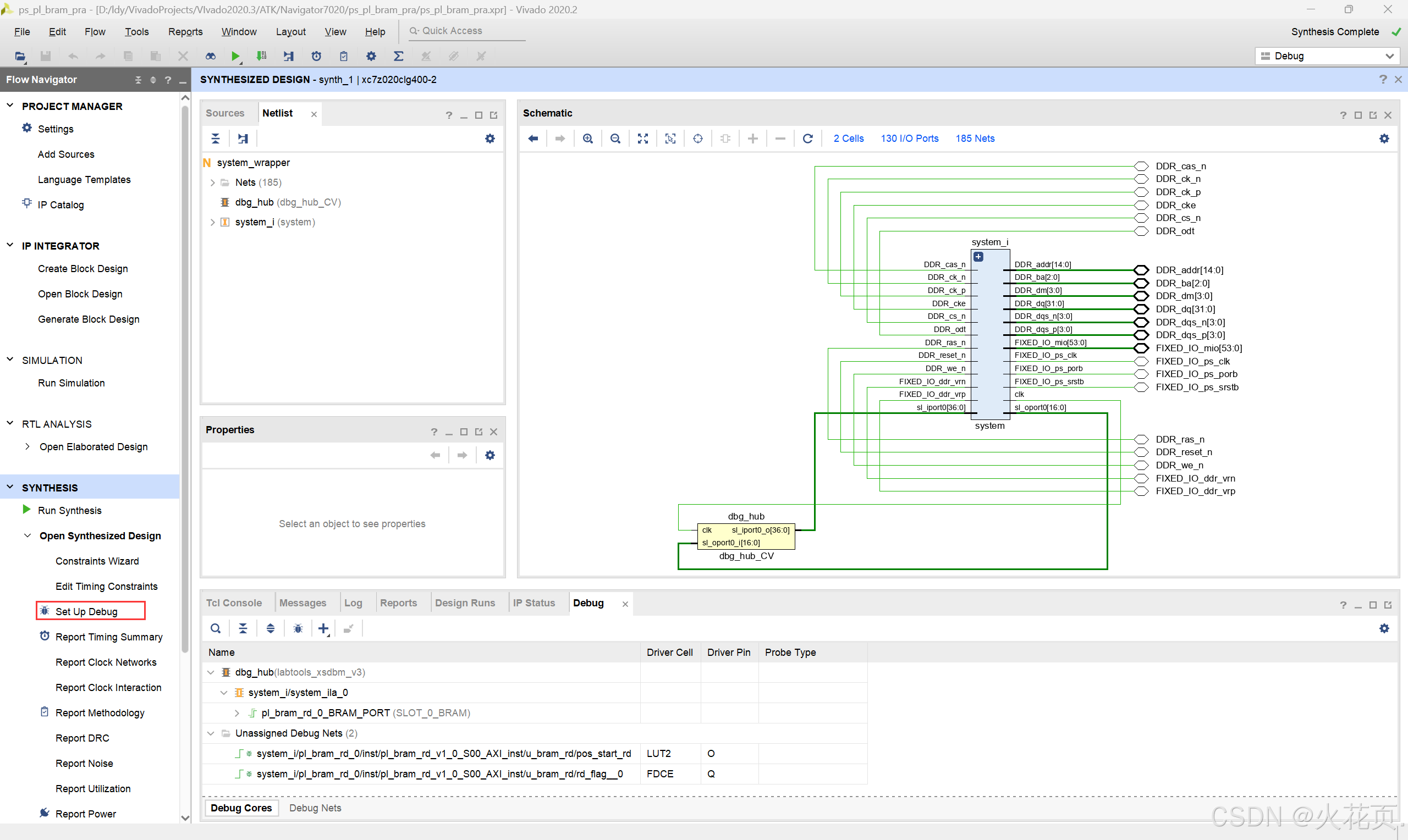

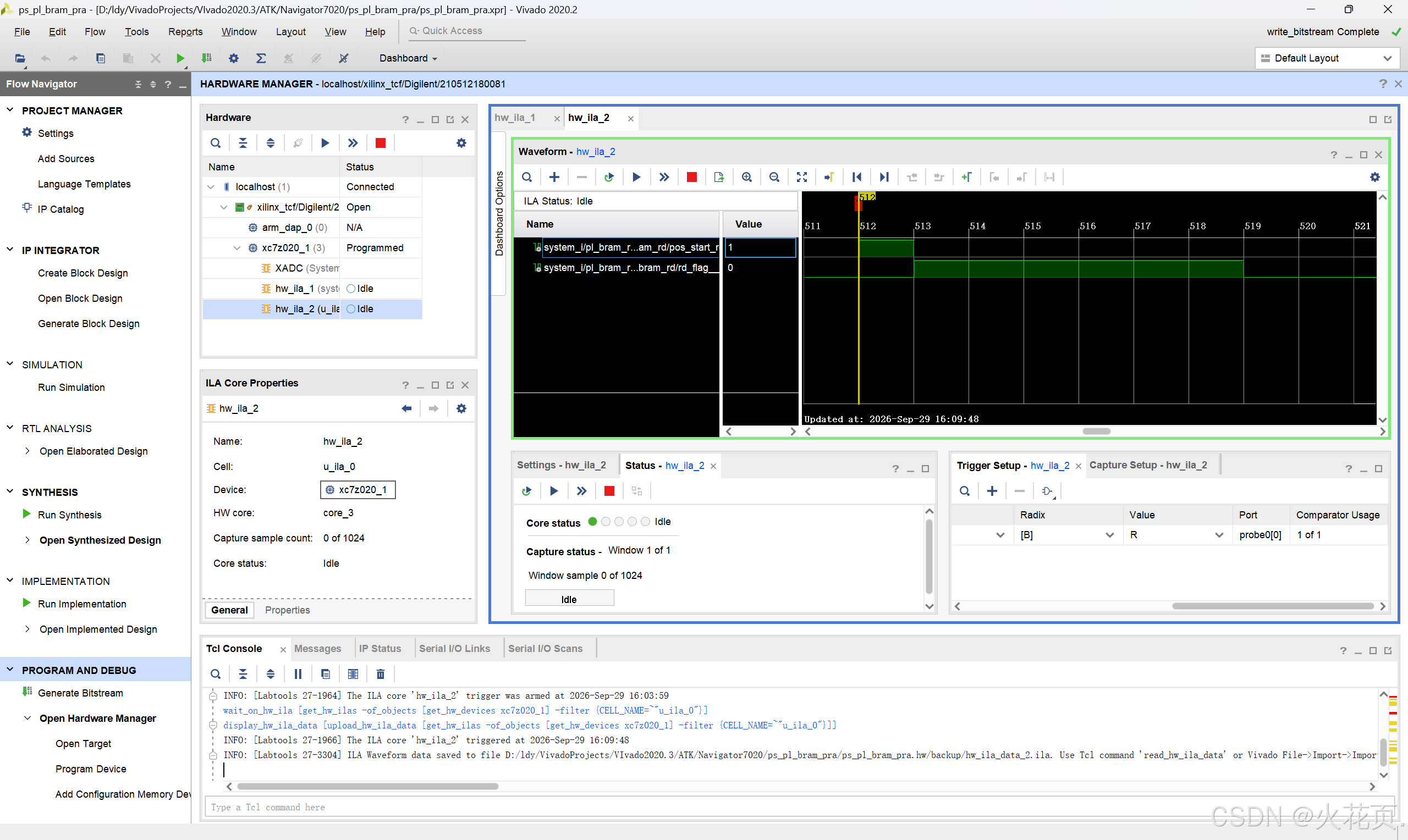

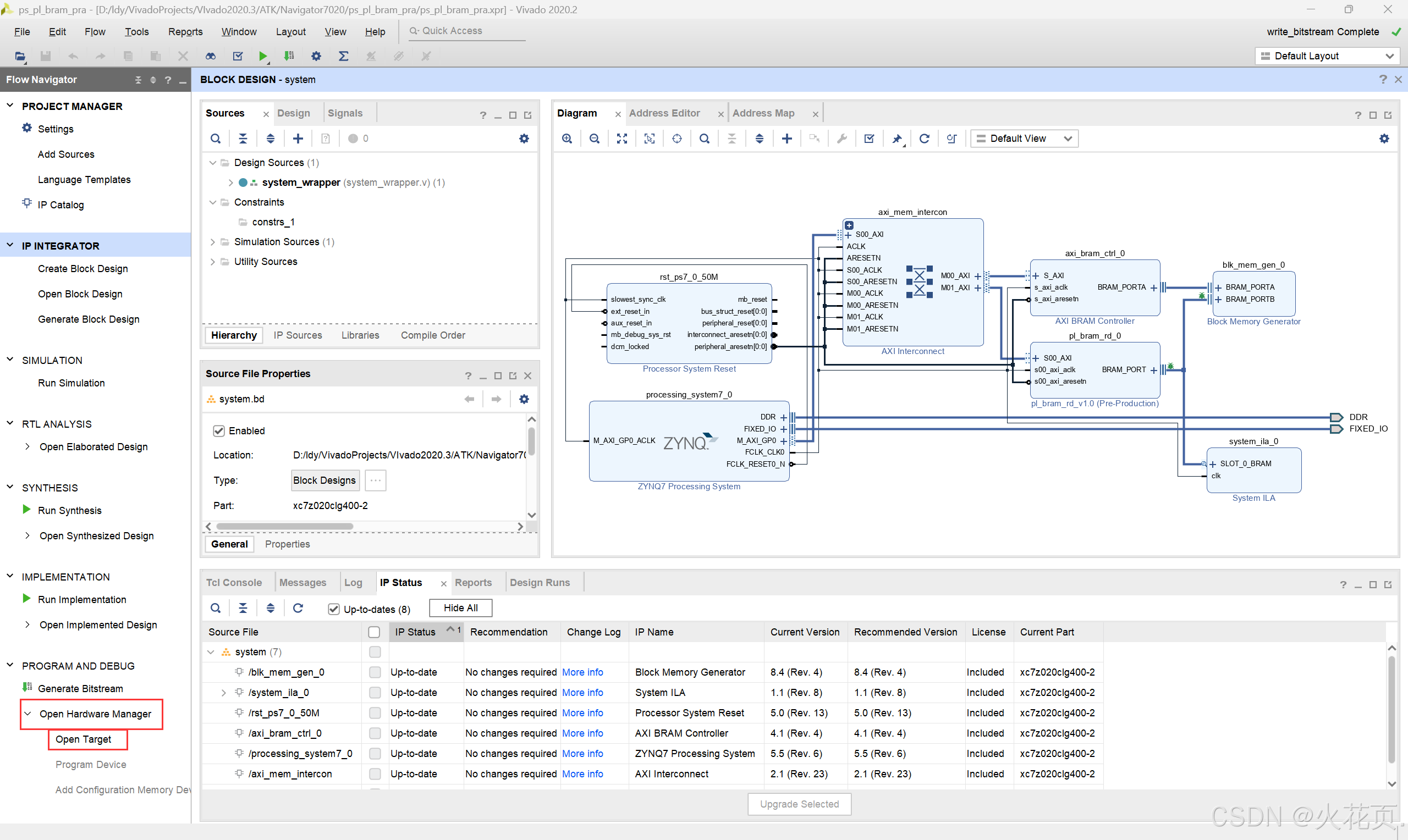

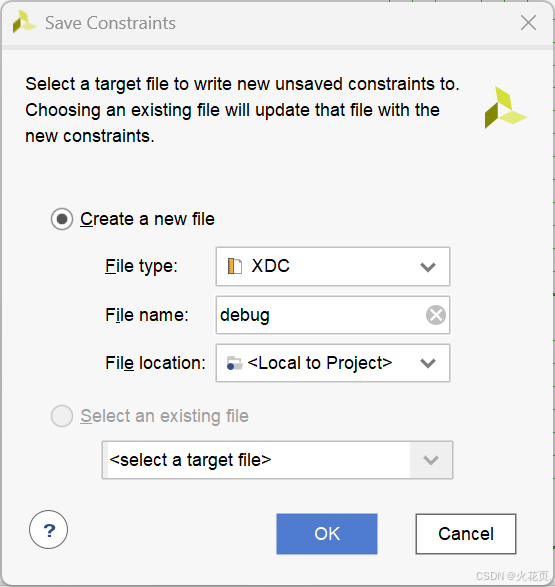

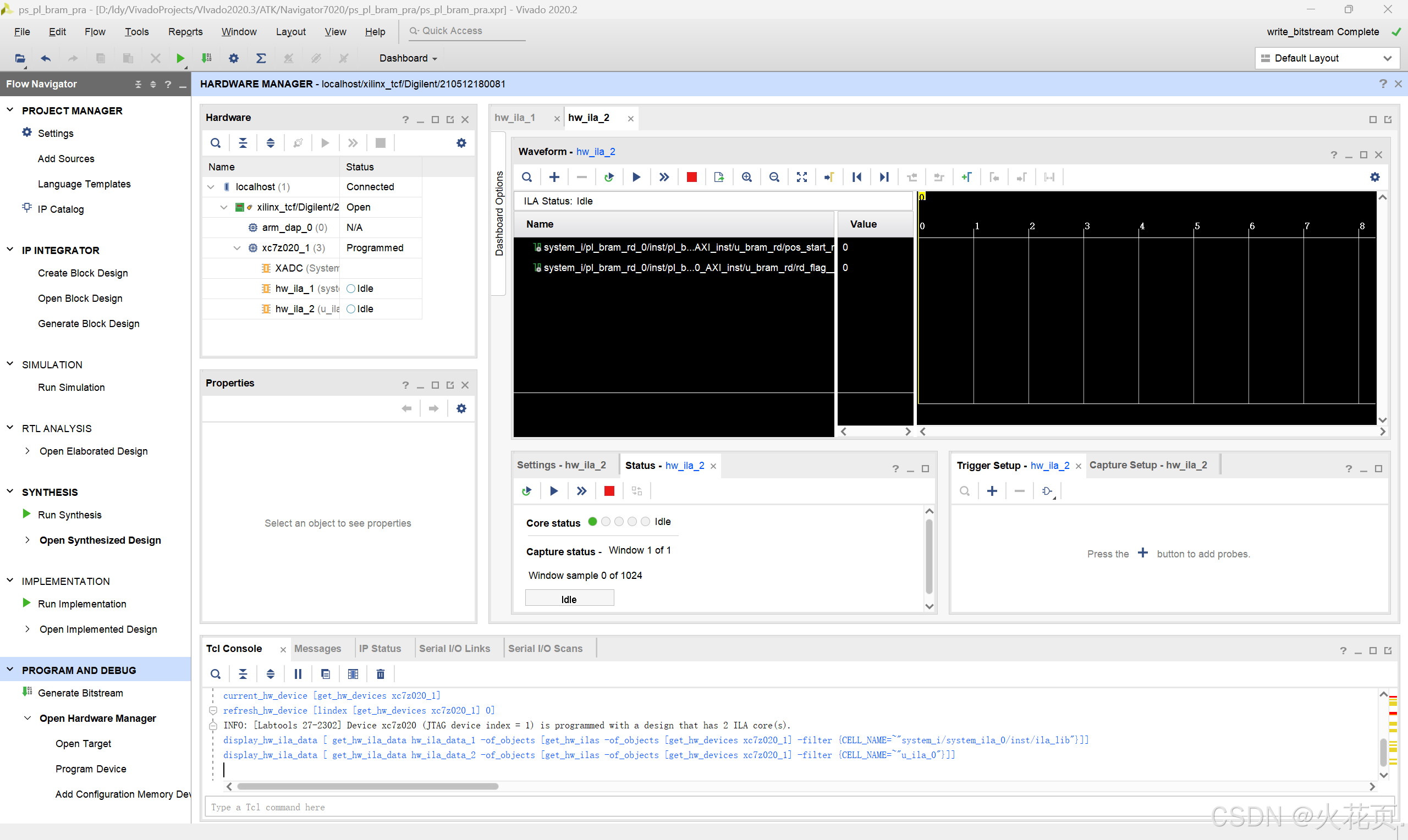

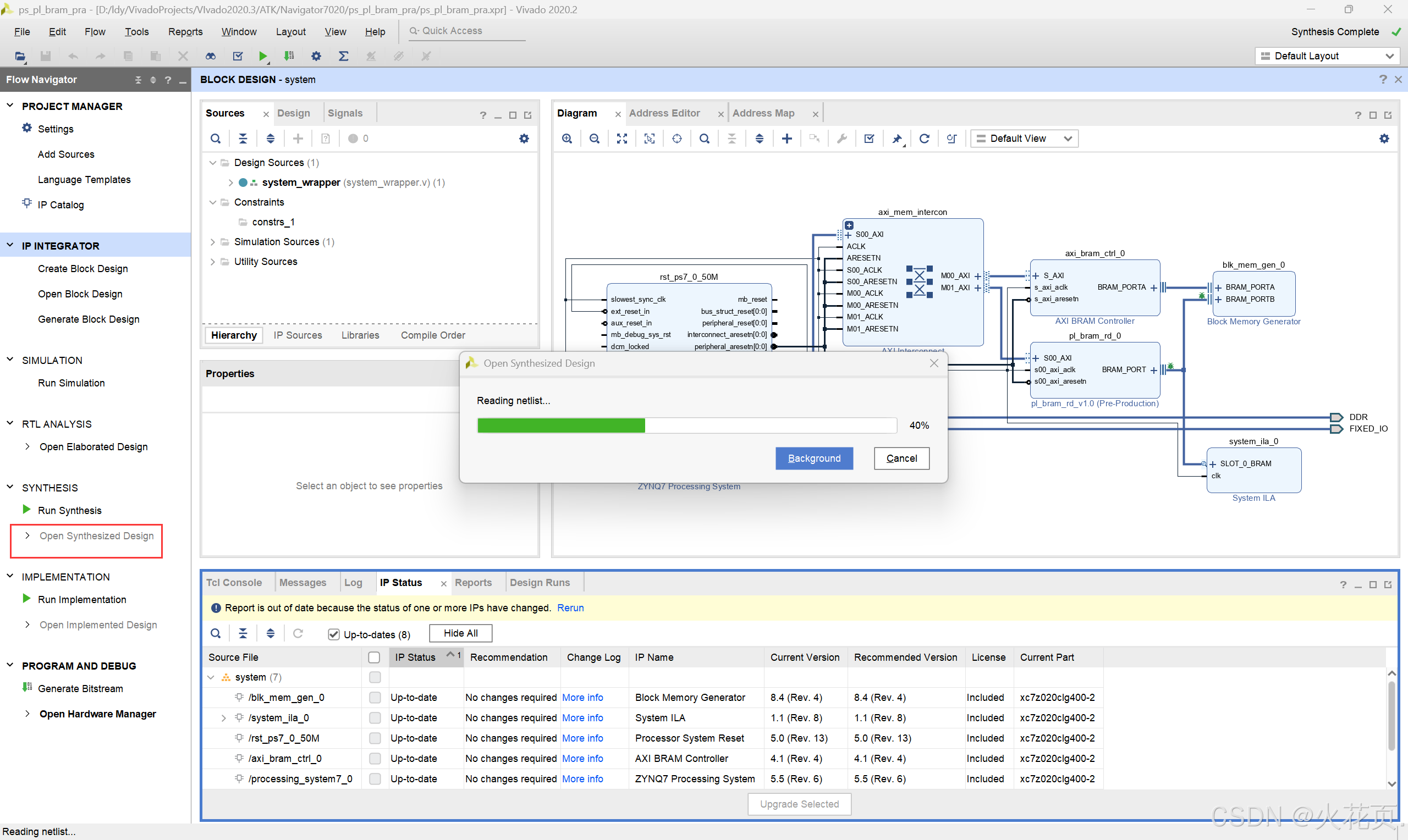

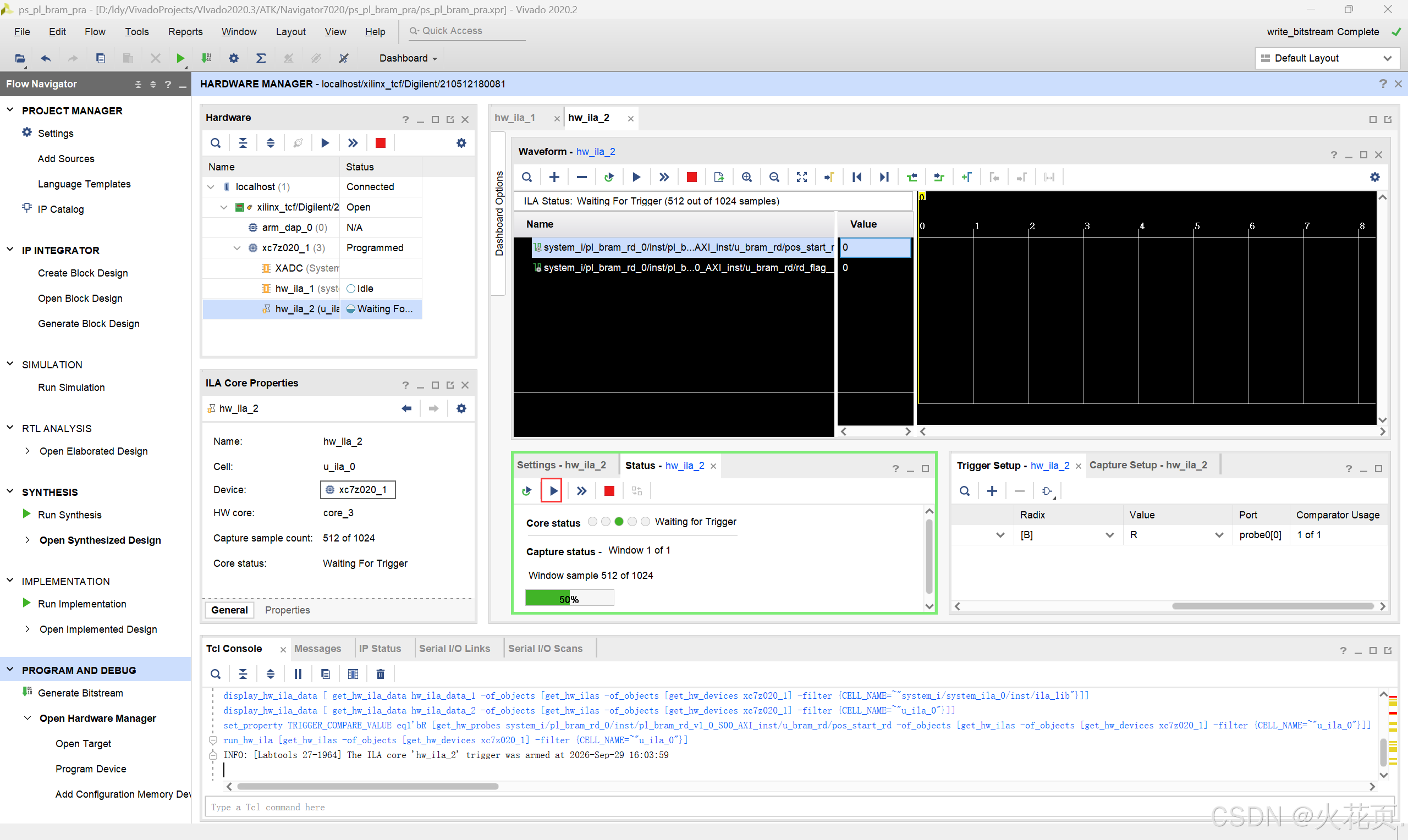

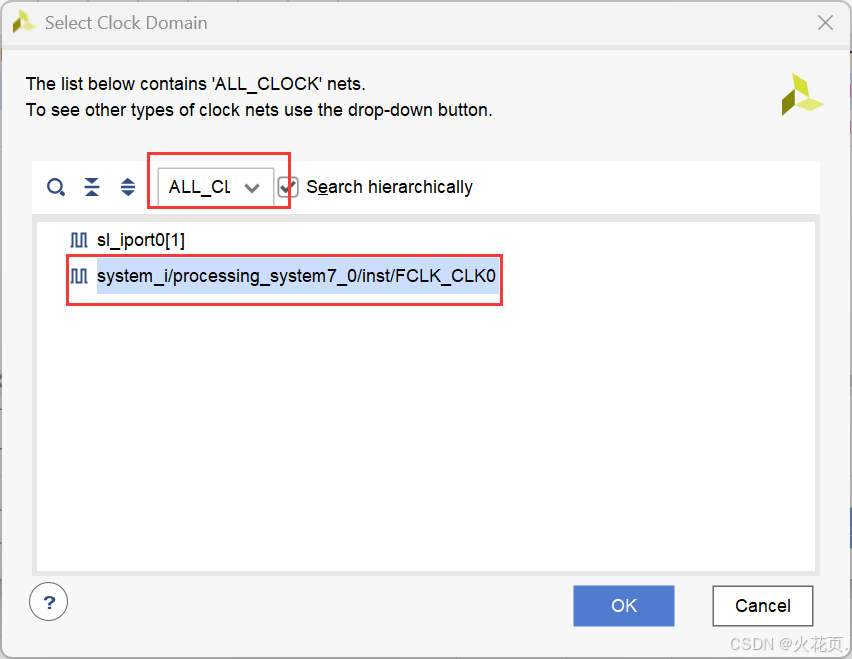

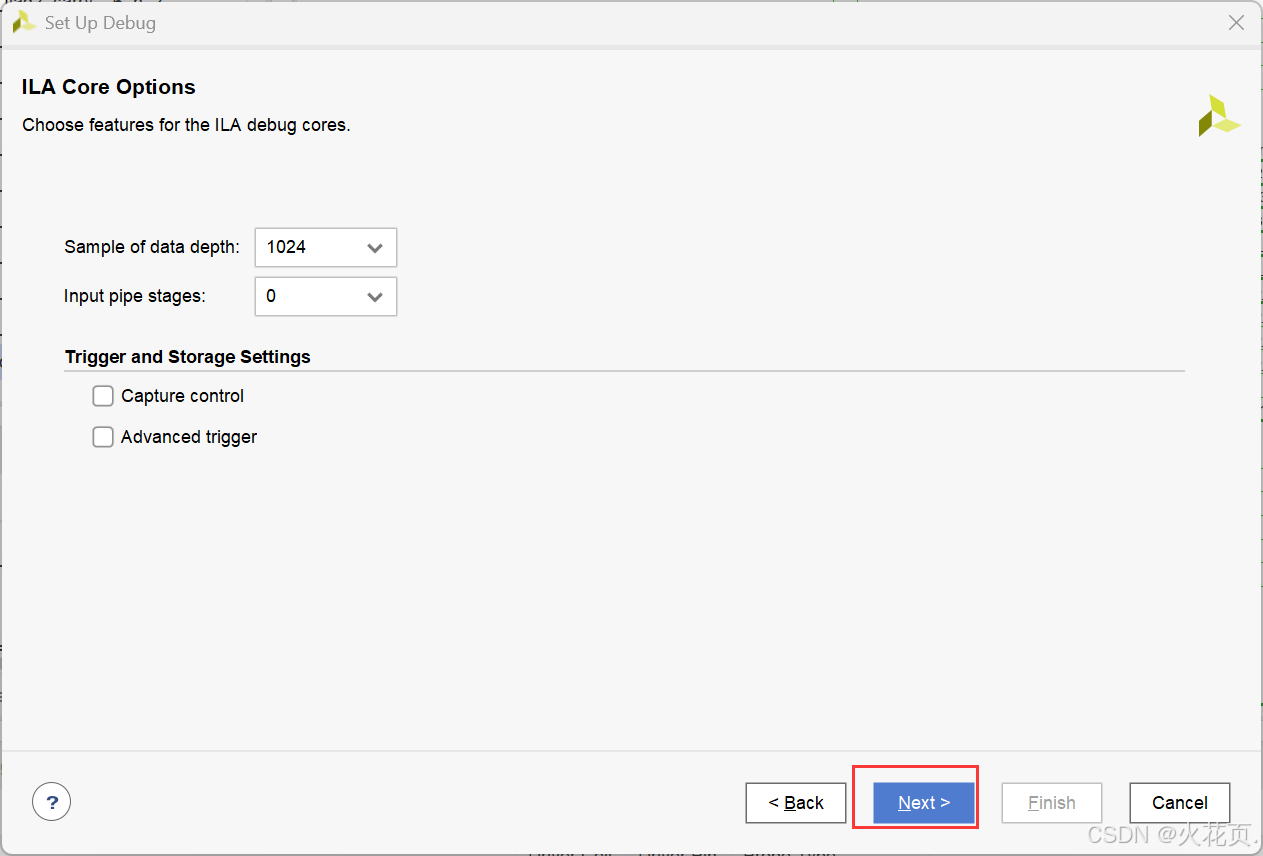

  - 6.如何对IP核内部信号进行debug

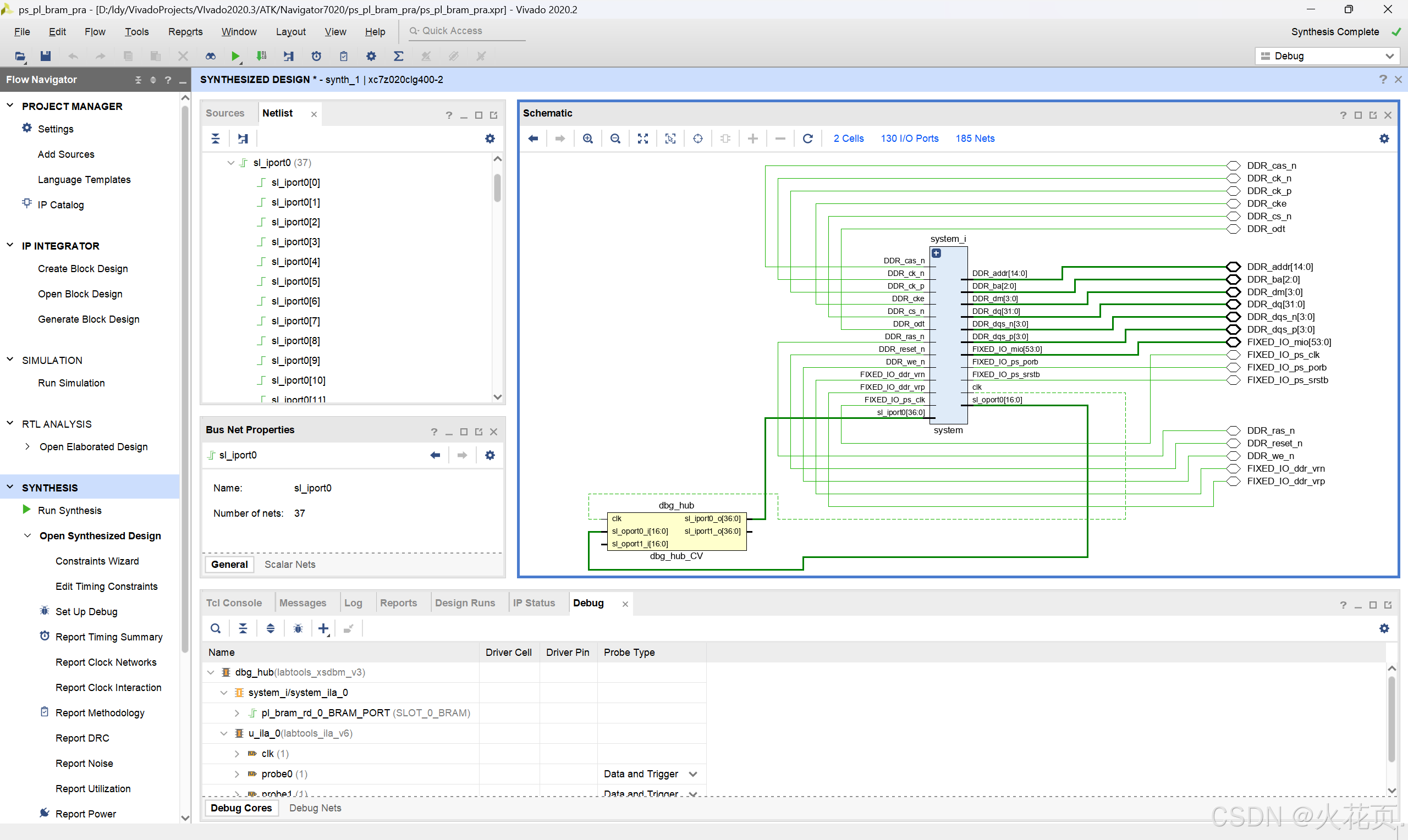

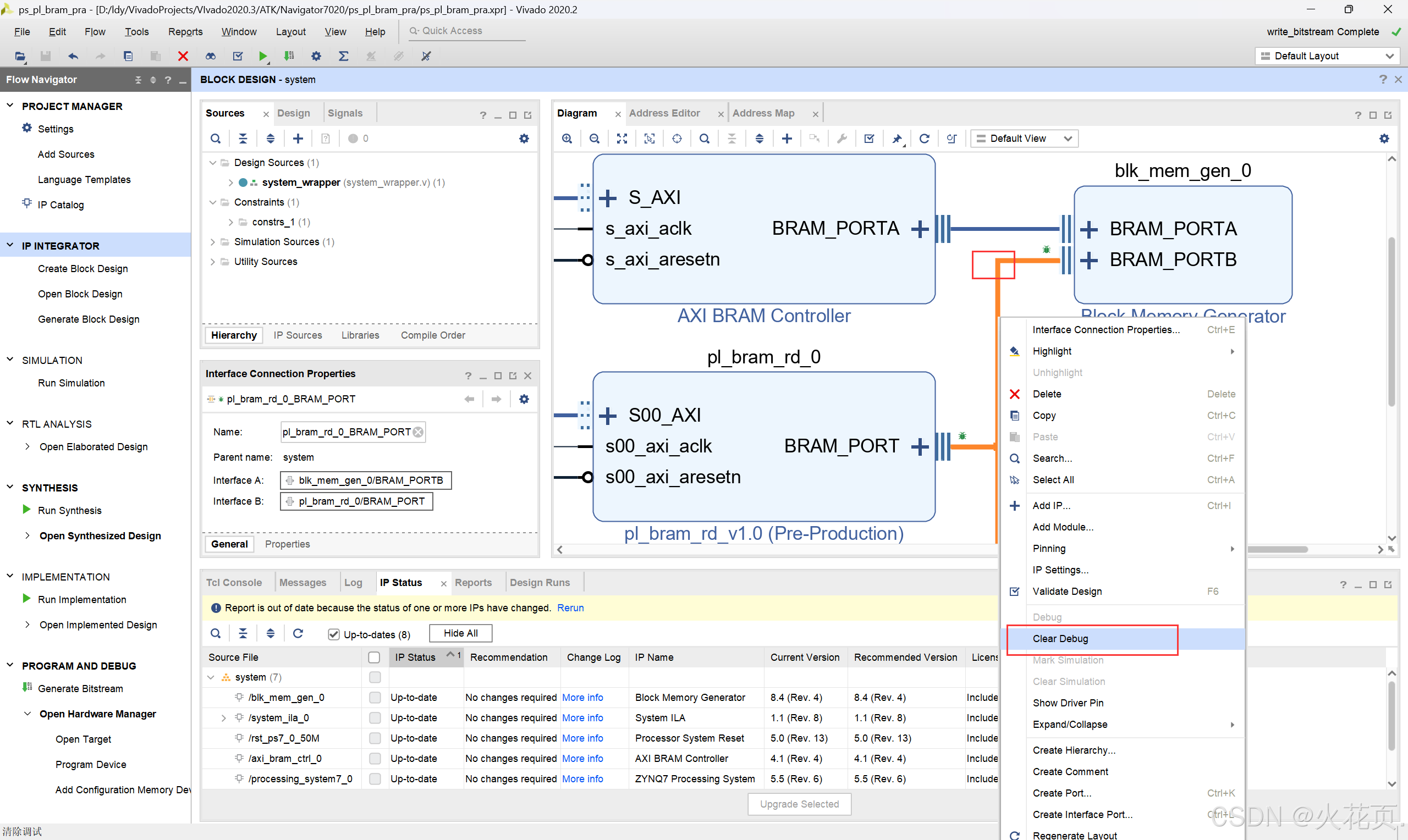

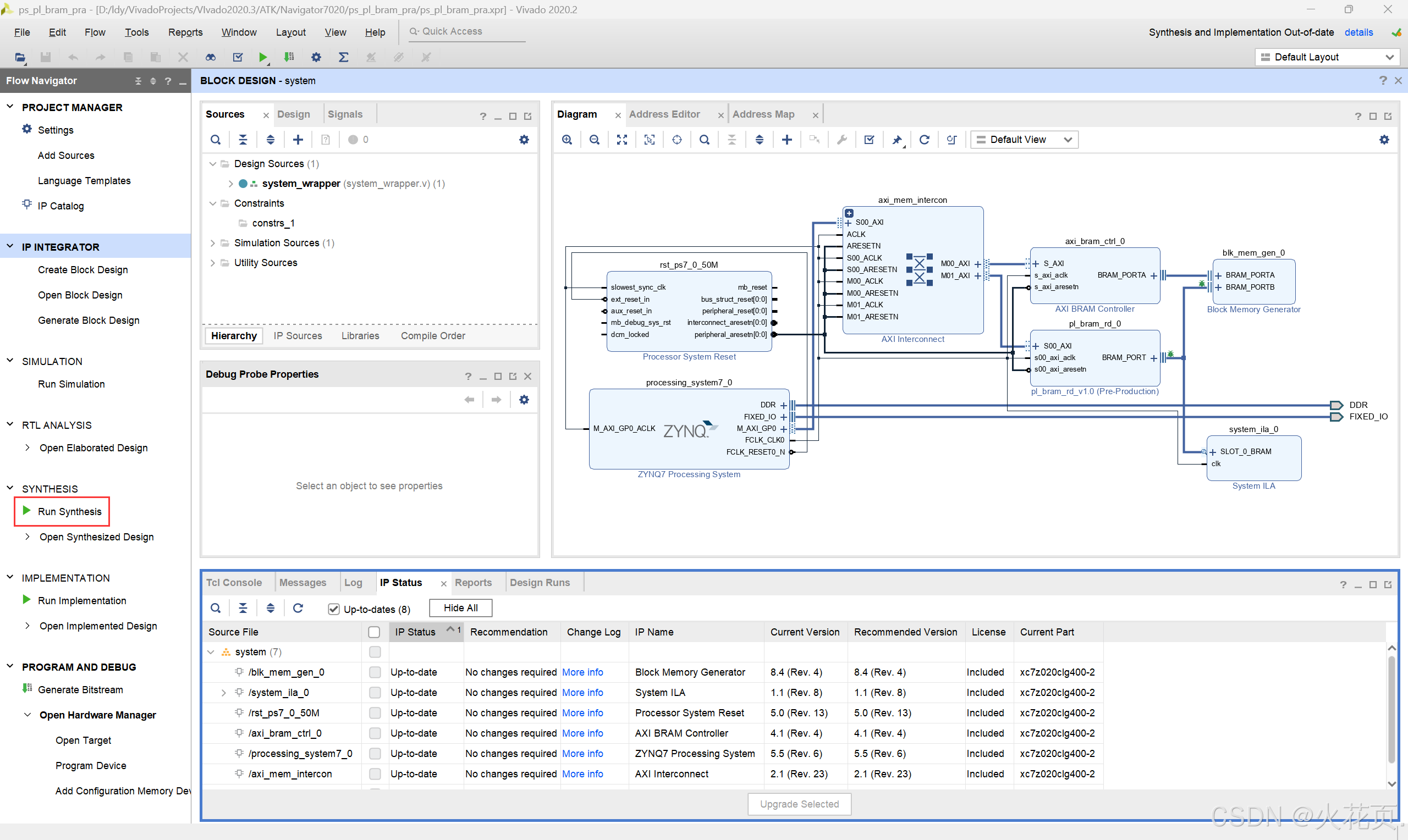

  - 7.如何取消debug
- 总结

前言

无，仅作记录，不具有参考价值。在hello world实验工程上进行修改。

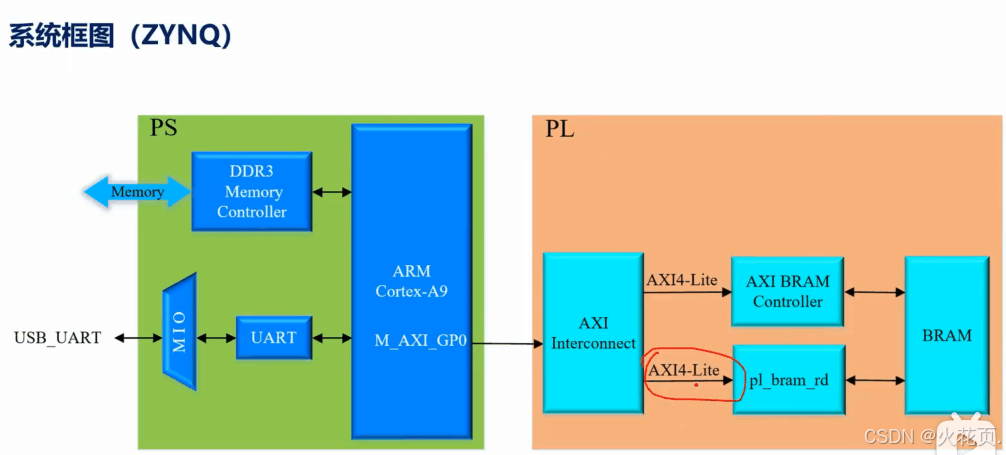

1.创建Vivado工程

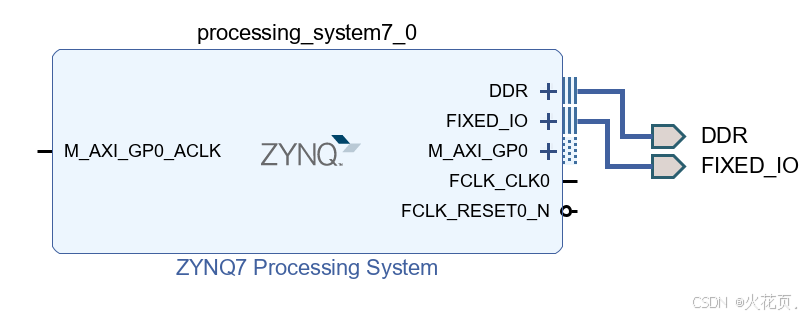

在hello world的工程上完成block design的搭建。

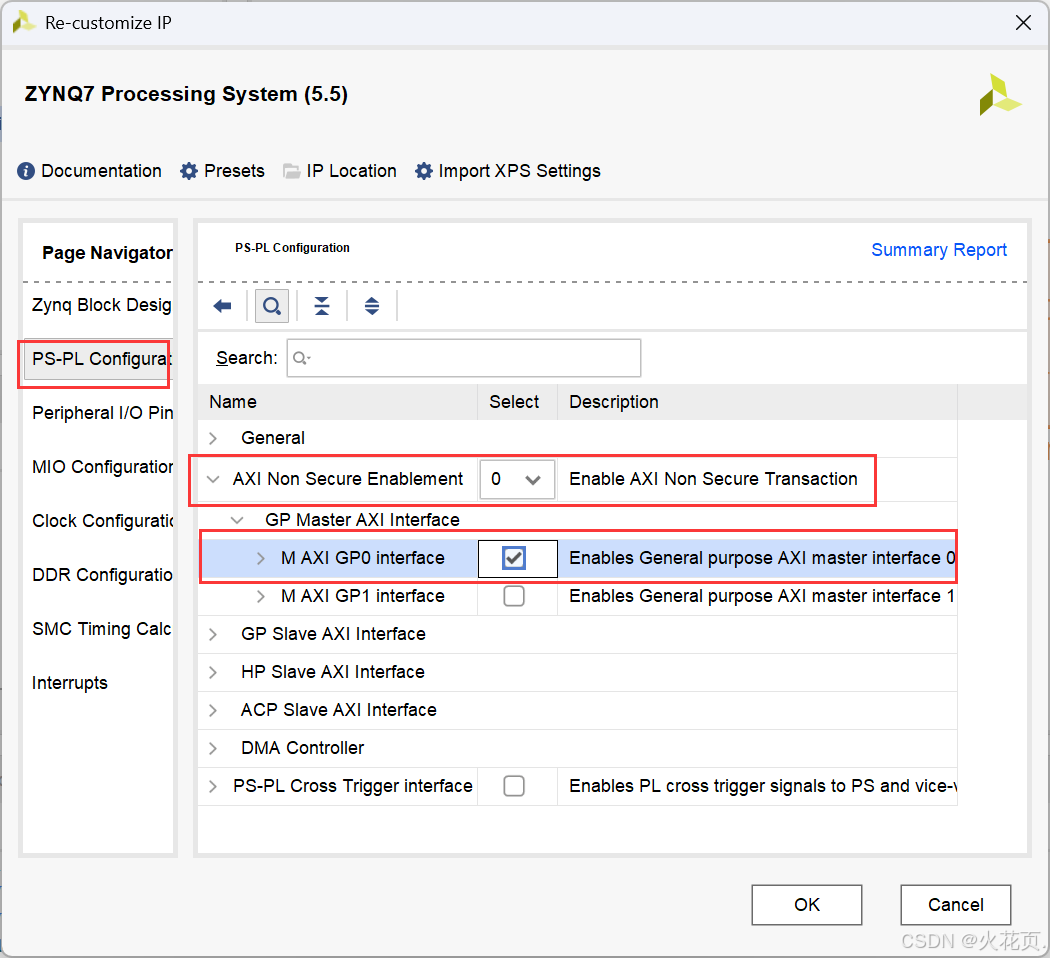

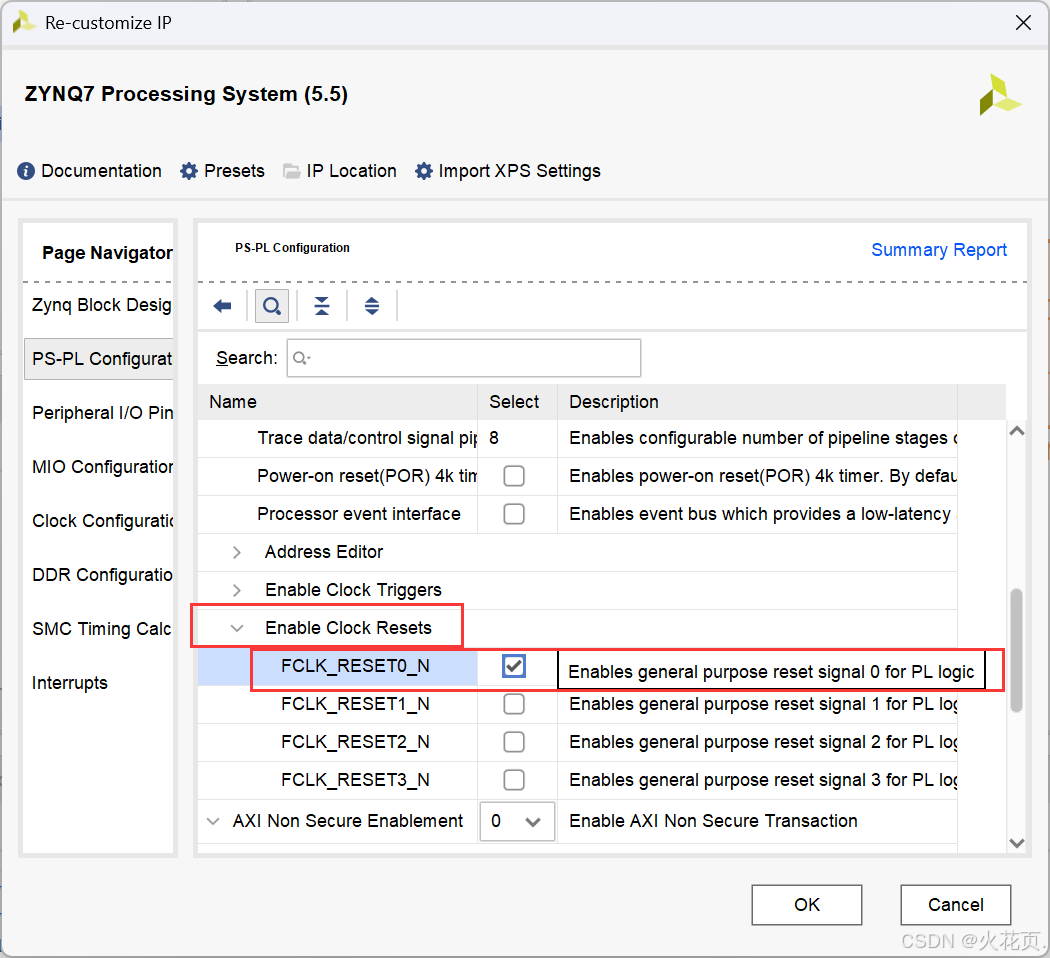

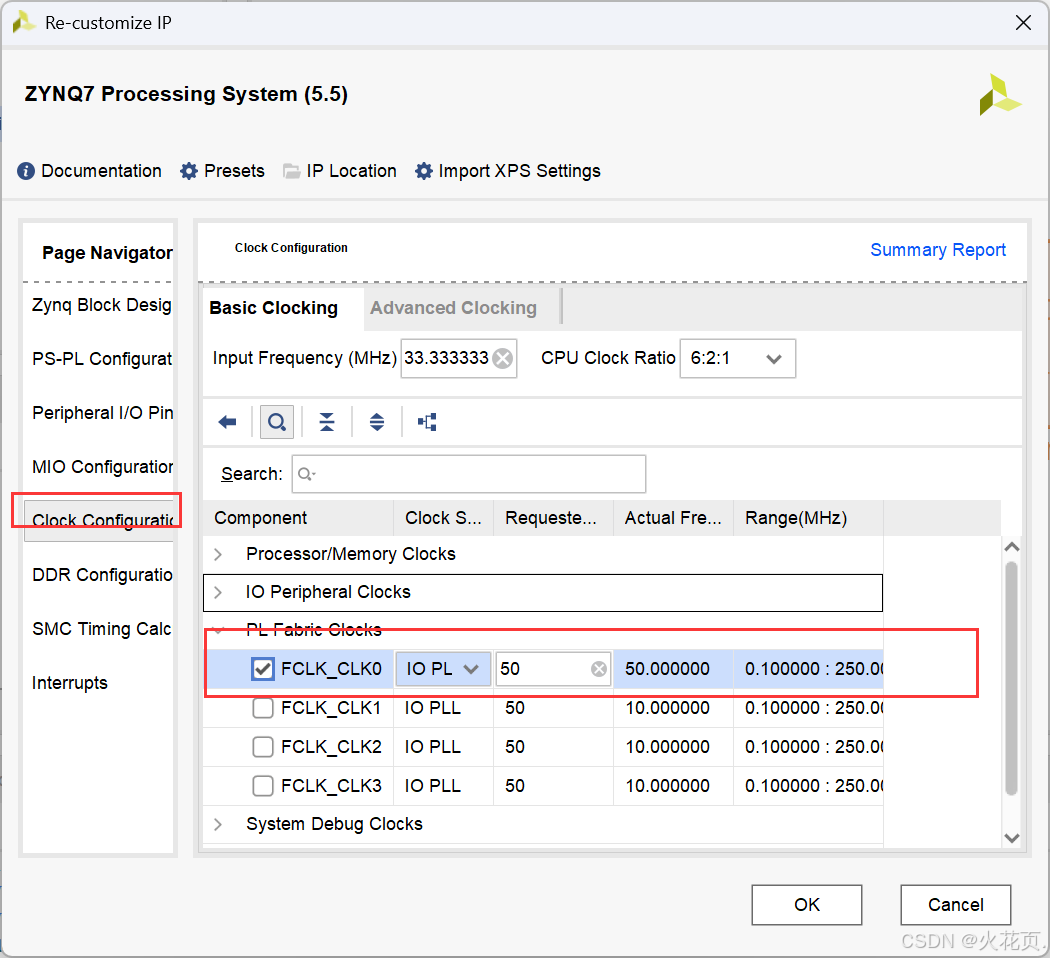

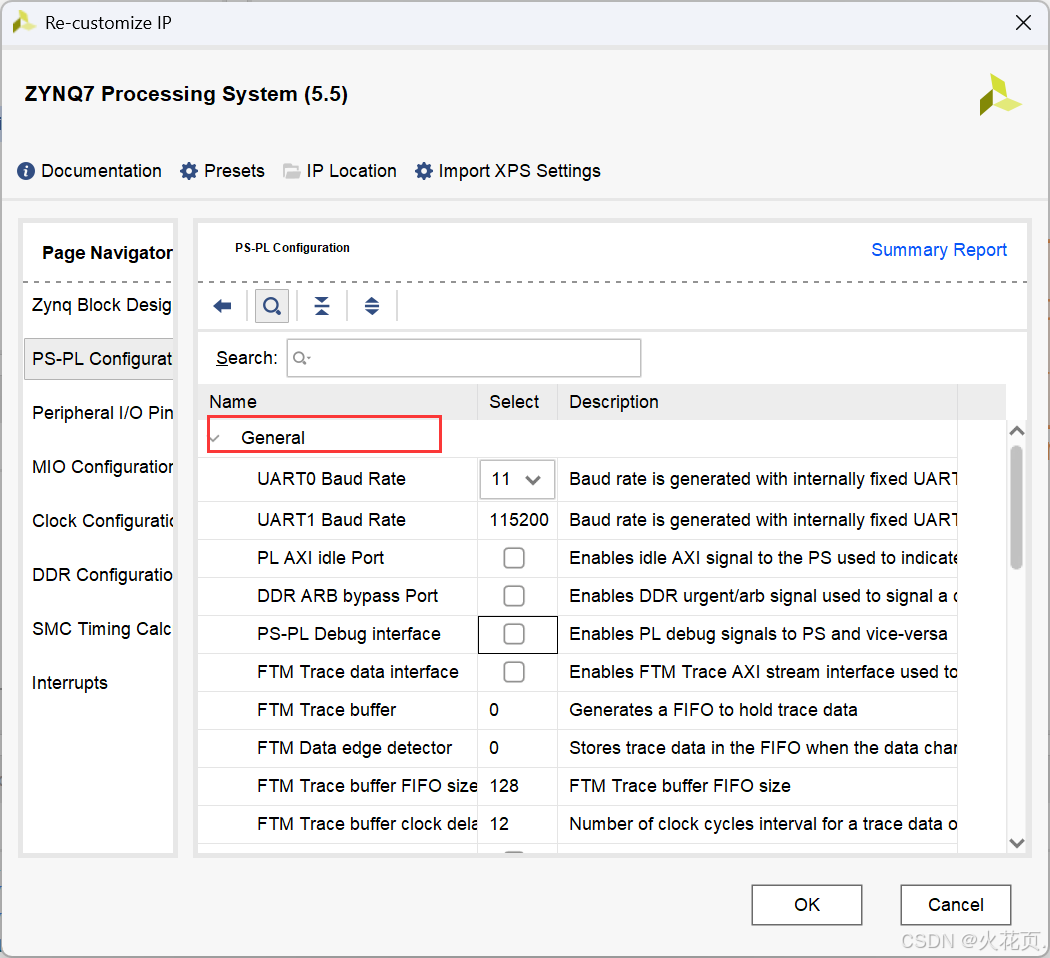

点击OK完成配置

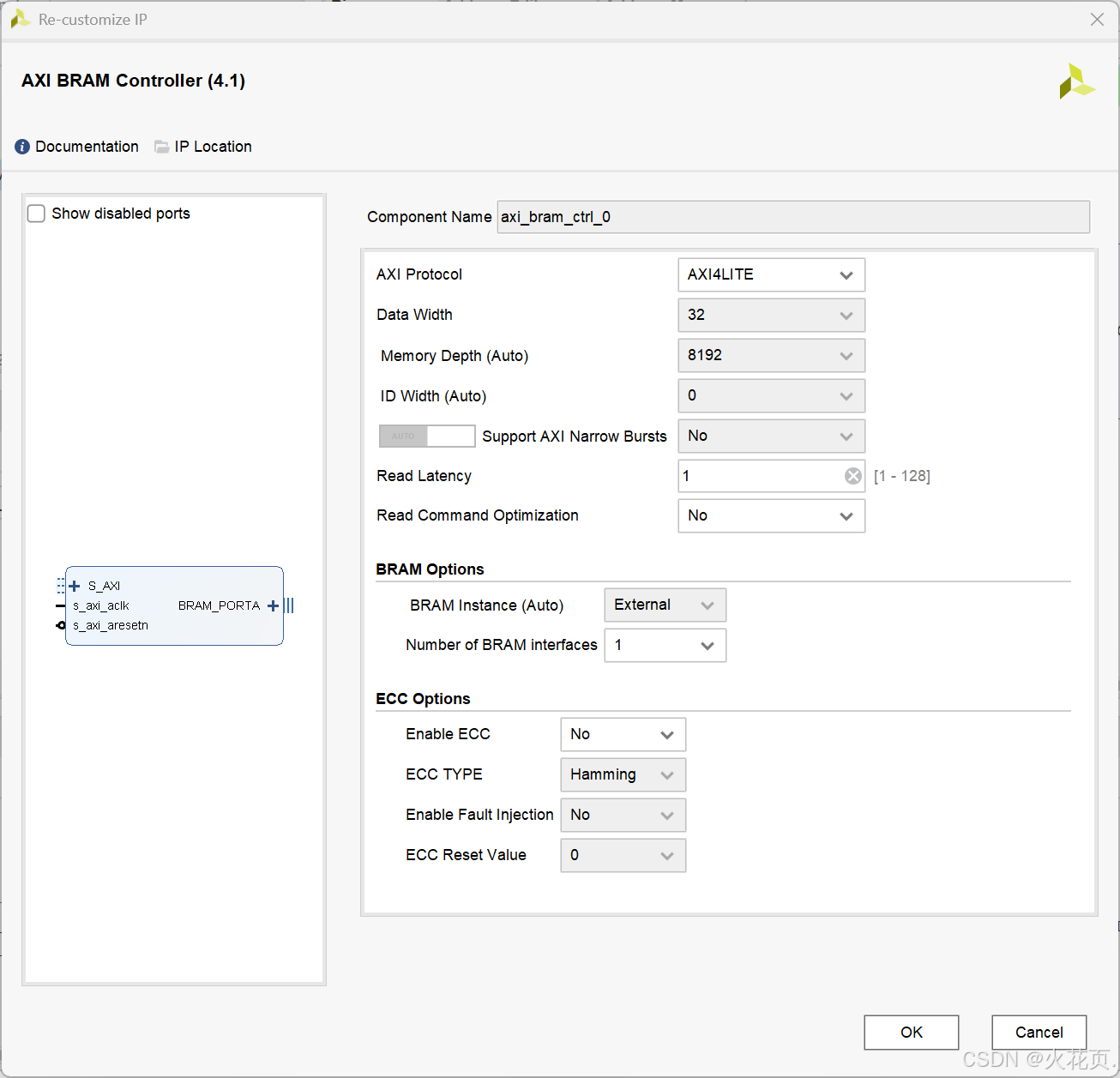

2.创建AXI BRAM控制器

配置如上

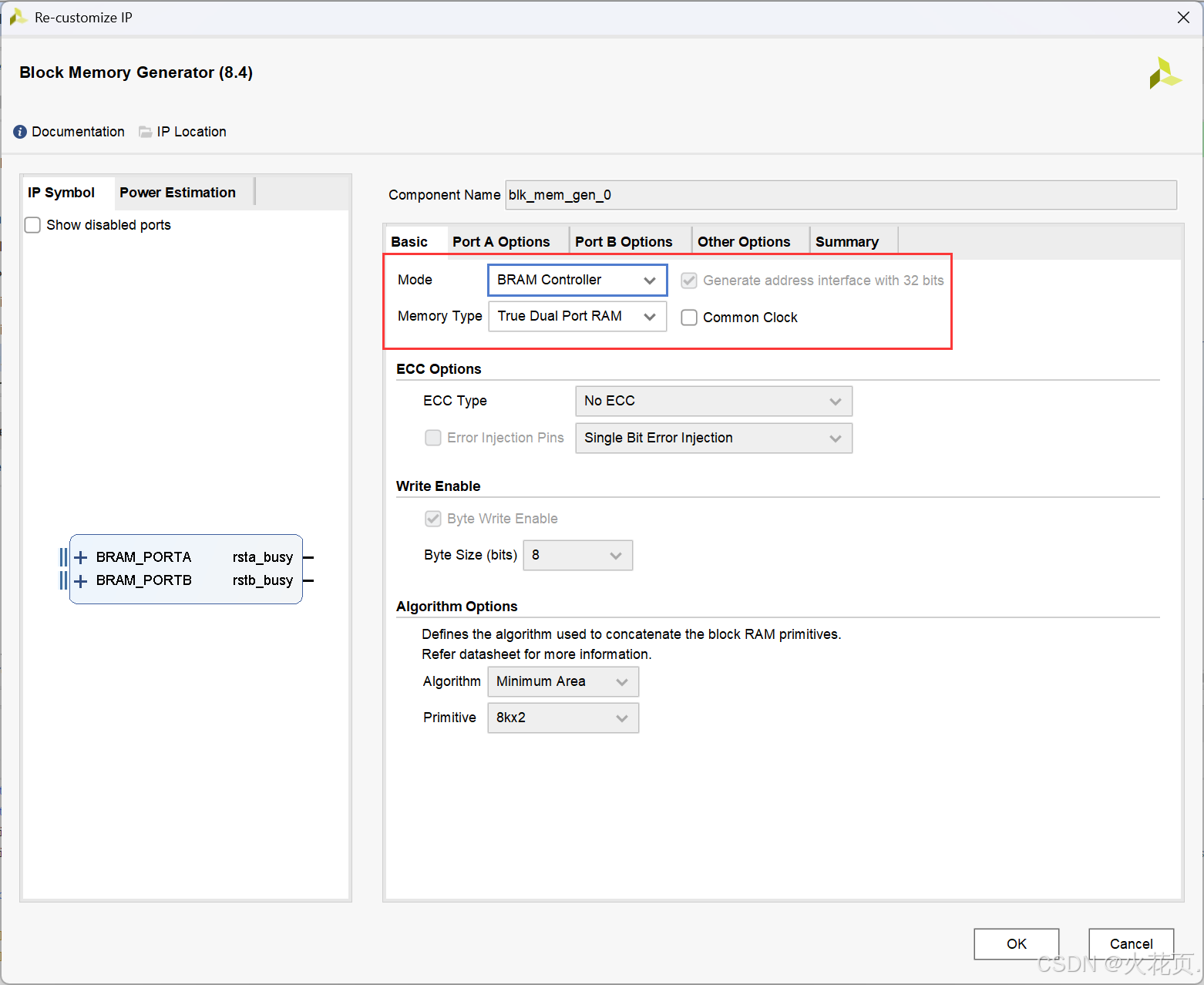

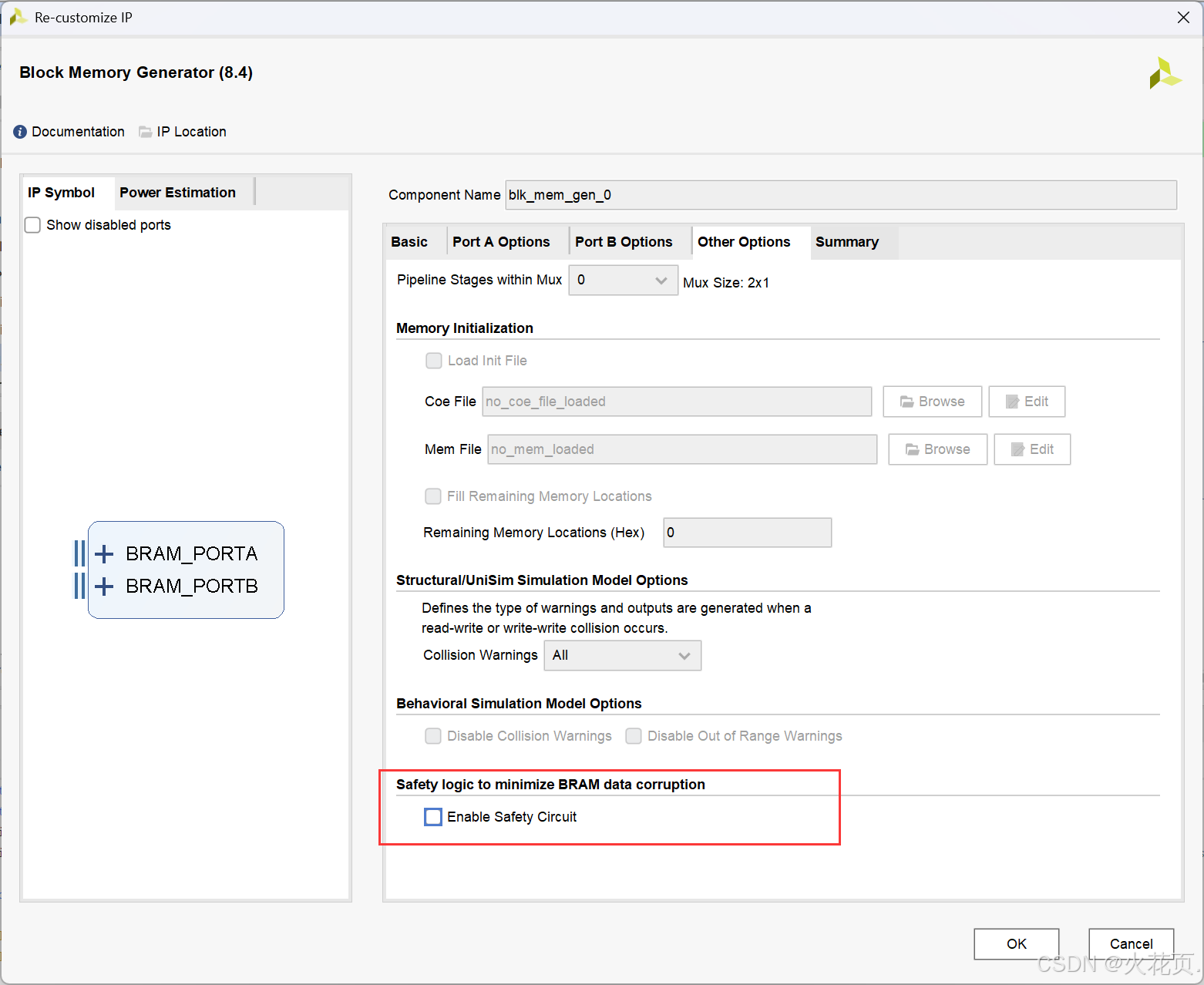

以下为添加bram的步骤

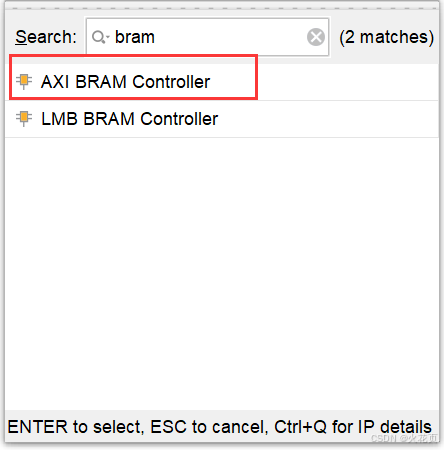

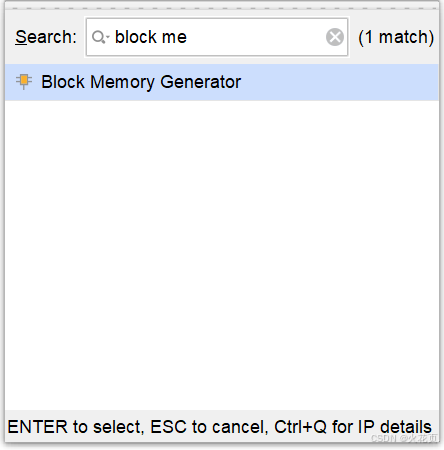

搜索

点击ok完成配置

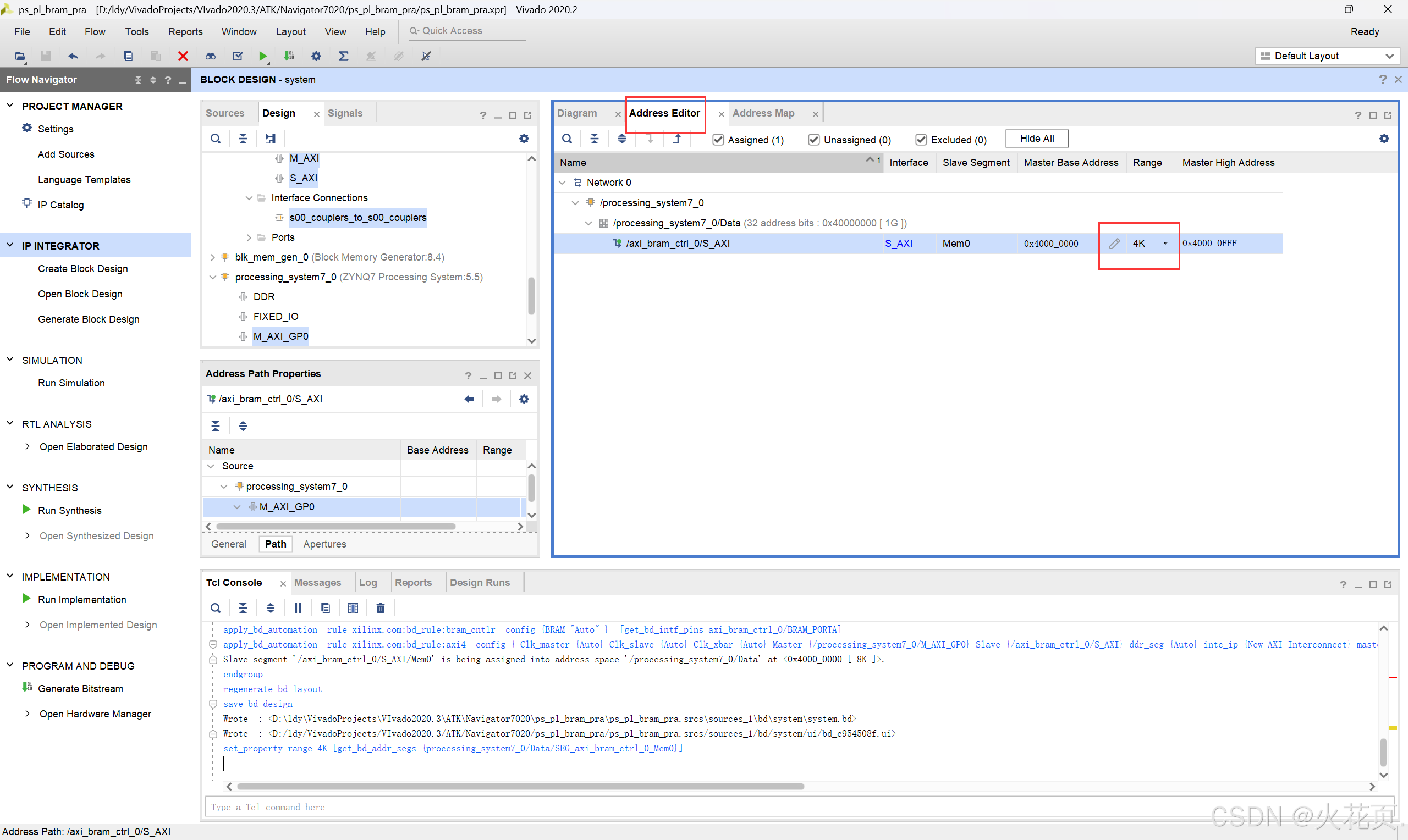

以下为设置bram存储容量（变相修改深度，axi4-lite无法修改宽度）

修改容量为4k个字节，即深度＝4k*8/32=1024

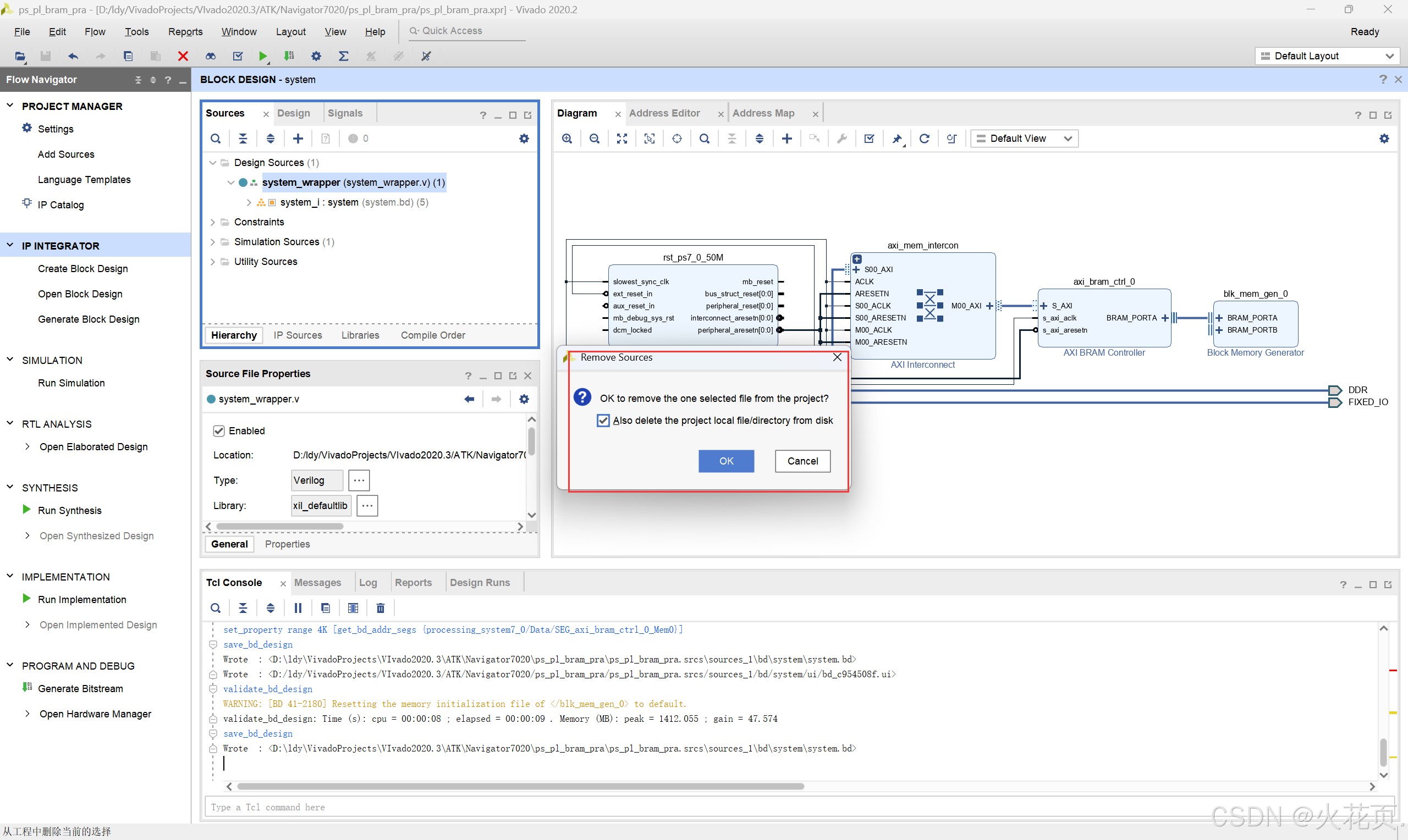

先删除wrapper文件，防止vivado不更新

对bd文件执行generate products

生成wrapper文件之后生成bit流文件

生成bit流文件之后到处xsa文件

3.创建pl_bram_rd IP核

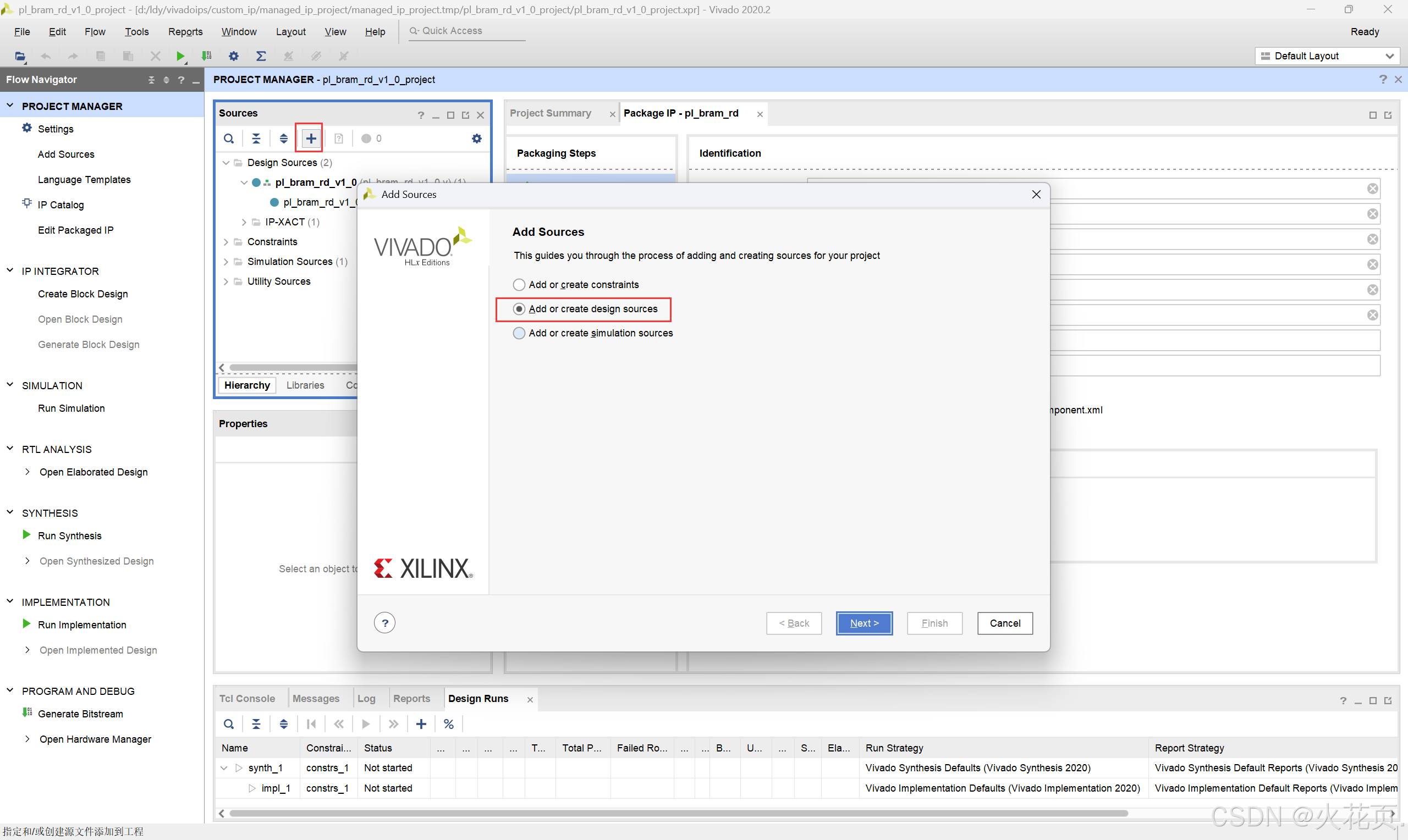

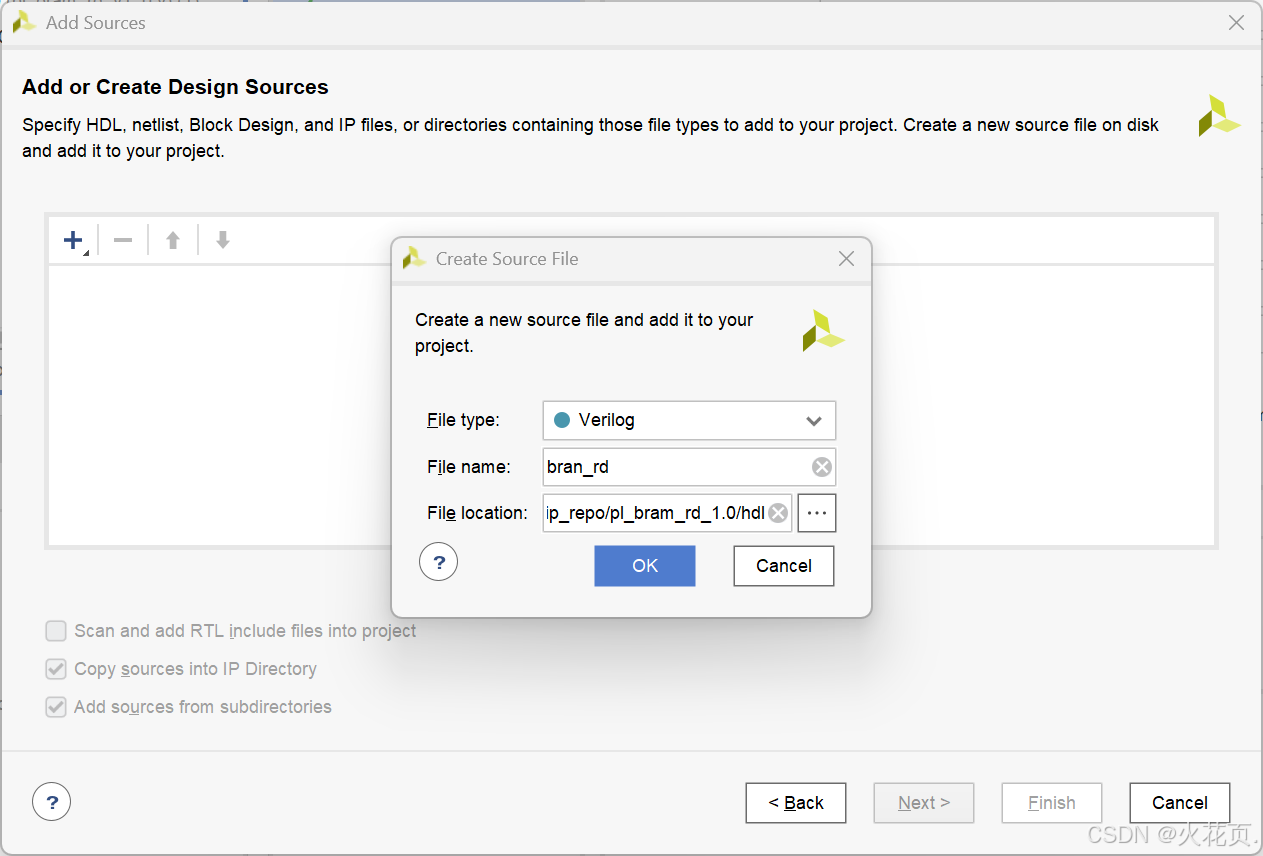

根据自定义创建IP核那一节建立编辑IP核工程

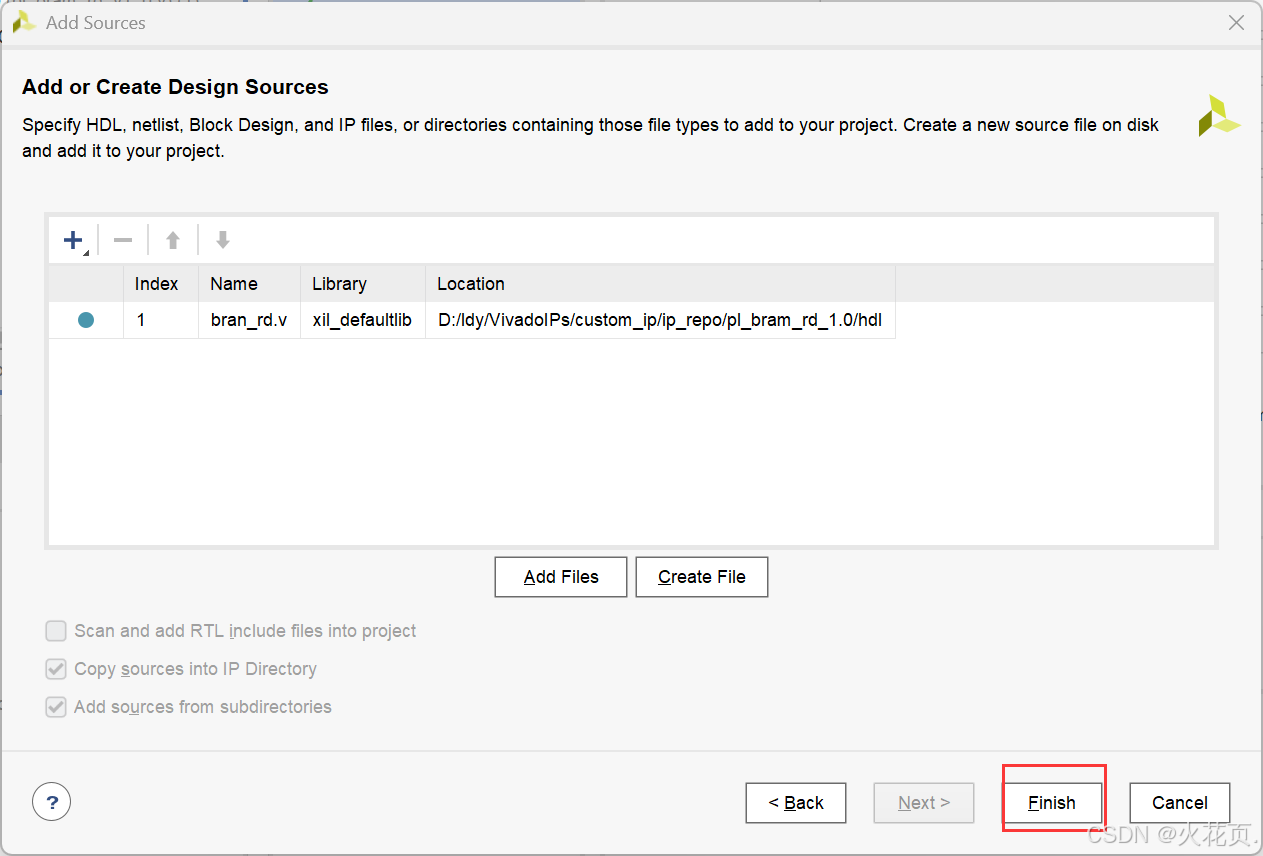

将创建的文件放到hdl文件夹下

（这里名字打错了，应该是bram_rd）

bram_rd.v:

c 复制代码

module bram_rd(
    input clk,
    input rst_n,

    //PS配置的参数
    input start_rd, //读开始信号
    input [31:0] start_addr, //读起始地址
    input [31:0] rd_len, //读长度，以字节为单位

    //BRAM的端口
    output ram_clk,
    output ram_rst, //RAM复位信号，高电平有效
    output reg ram_en, //RAM使能信号，高电平有效
    output [3:0] ram_we, //RAM写使能信号1：写 0：读
    output reg [31:0] ram_addr, //RAM读写地址
    output [31:0] ram_we_data, //RAM写数据
    input [31:0] ram_rd_data //RAM读数据
);

reg start_rd_d0;
reg start_rd_d1;
reg rd_flag;

wire pos_start_rd;
assign pos_start_rd = start_rd_d0 & ~start_rd_d1;
assign ram_clk = clk;
assign ram_rst = 1'b0;
assign ram_we = 4'b0;
assign ram_we_data = 32'b0;

//对start_rd信号打两拍，采上升沿
always @(posedge clk or negedge rst_n) begin
    if(!rst_n) begin
        start_rd_d0 <= 1'b0;
        start_rd_d1 <= 1'b0;
    end
    else begin
        start_rd_d0 <= start_rd;
        start_rd_d1 <= start_rd_d0;
    end
end

//根据读开始信号,读RAM中的数据
always @(posedge clk or negedge rst_n) begin
    if(!rst_n) begin
        rd_flag <= 1'b0;
        ram_en <= 1'b0;
        ram_addr <= 32'd0;
    end
    else begin
        if(rd_flag == 1'b0)begin
            if(pos_start_rd)begin //判断读开始信号的上升沿
                ram_en <= 1'b1;
                ram_addr <= start_addr;
                rd_flag <= 1'b1;
            end
        end
        else begin
            if(ram_addr == start_addr+ rd_len - 32'd4) begin
                ram_en <= 1'b0;
                ram_addr <= 32'd0;
                rd_flag <= 0;
            end
            else
                ram_addr <= ram_addr + 32'd4;
        end
    end
end
endmodule

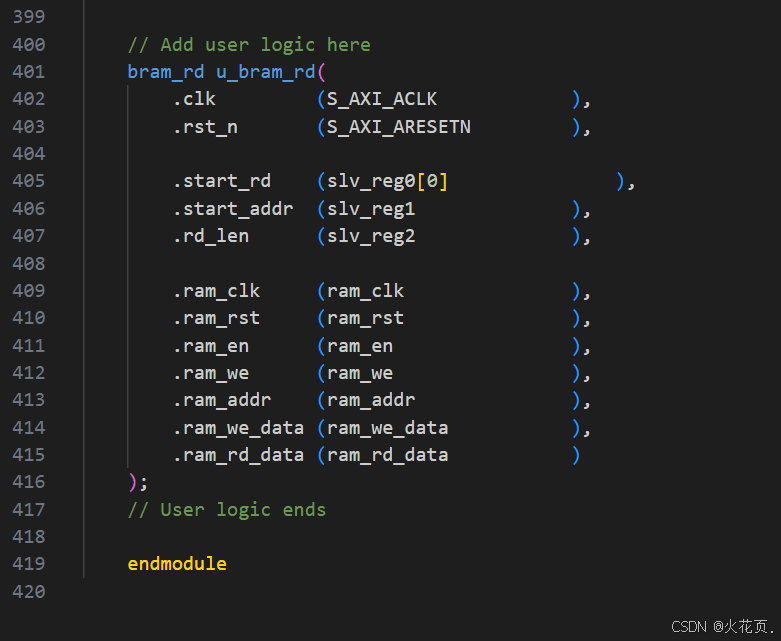

在编写bram_rd.v之后编辑pl_bram_rd_v1_0_S00_AXI.v

加入以下两节：

c 复制代码

	bram_rd u_bram_rd(
		.clk         (S_AXI_ACLK       		),
		.rst_n       (S_AXI_ARESETN      	),

		.start_rd    (slv_reg0[0]    			),
		.start_addr  (slv_reg1  			),
		.rd_len      (slv_reg2      		),

		.ram_clk     (ram_clk     			),
		.ram_rst     (ram_rst     			),
		.ram_en      (ram_en      			),
		.ram_we      (ram_we      			),
		.ram_addr    (ram_addr    			),
		.ram_we_data (ram_we_data 			),
		.ram_rd_data (ram_rd_data 			)
	);

c 复制代码

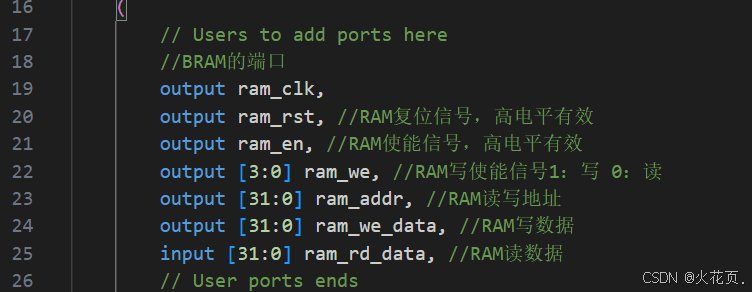

		//BRAM的端口
		output ram_clk,
		output ram_rst, //RAM复位信号，高电平有效
		output ram_en, //RAM使能信号，高电平有效
		output [3:0] ram_we, //RAM写使能信号1：写 0：读
		output [31:0] ram_addr, //RAM读写地址
		output [31:0] ram_we_data, //RAM写数据
		input [31:0] ram_rd_data, //RAM读数据

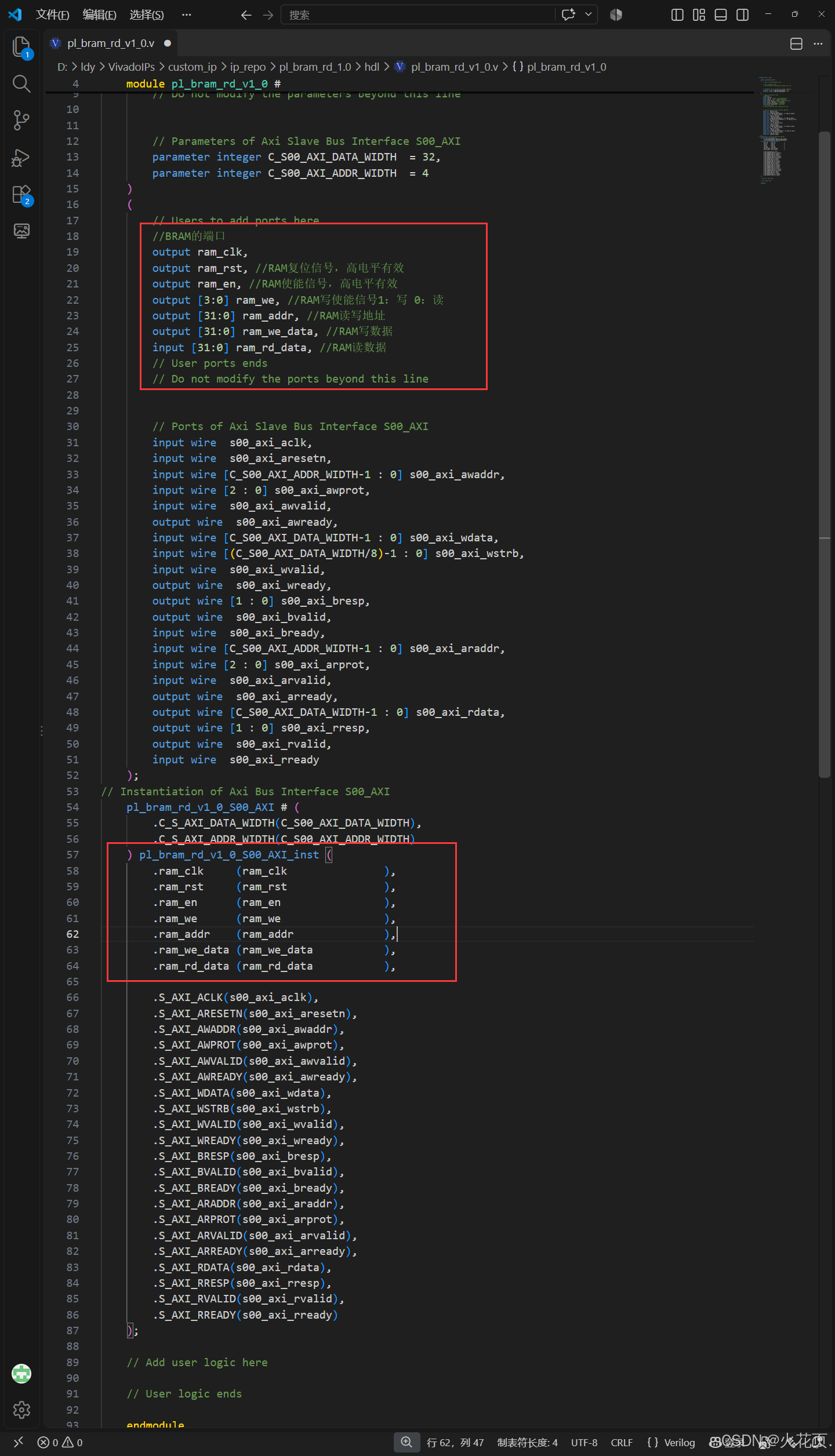

pl_bram_rd_v1_0中加入下面这两段：

c 复制代码

		//BRAM的端口
		output ram_clk,
		output ram_rst, //RAM复位信号，高电平有效
		output ram_en, //RAM使能信号，高电平有效
		output [3:0] ram_we, //RAM写使能信号1：写 0：读
		output [31:0] ram_addr, //RAM读写地址
		output [31:0] ram_we_data, //RAM写数据
		input [31:0] ram_rd_data, //RAM读数据

c 复制代码

		.ram_clk     (ram_clk     			),
		.ram_rst     (ram_rst     			),
		.ram_en      (ram_en      			),
		.ram_we      (ram_we      			),
		.ram_addr    (ram_addr    			),
		.ram_we_data (ram_we_data 			),
		.ram_rd_data (ram_rd_data 			),

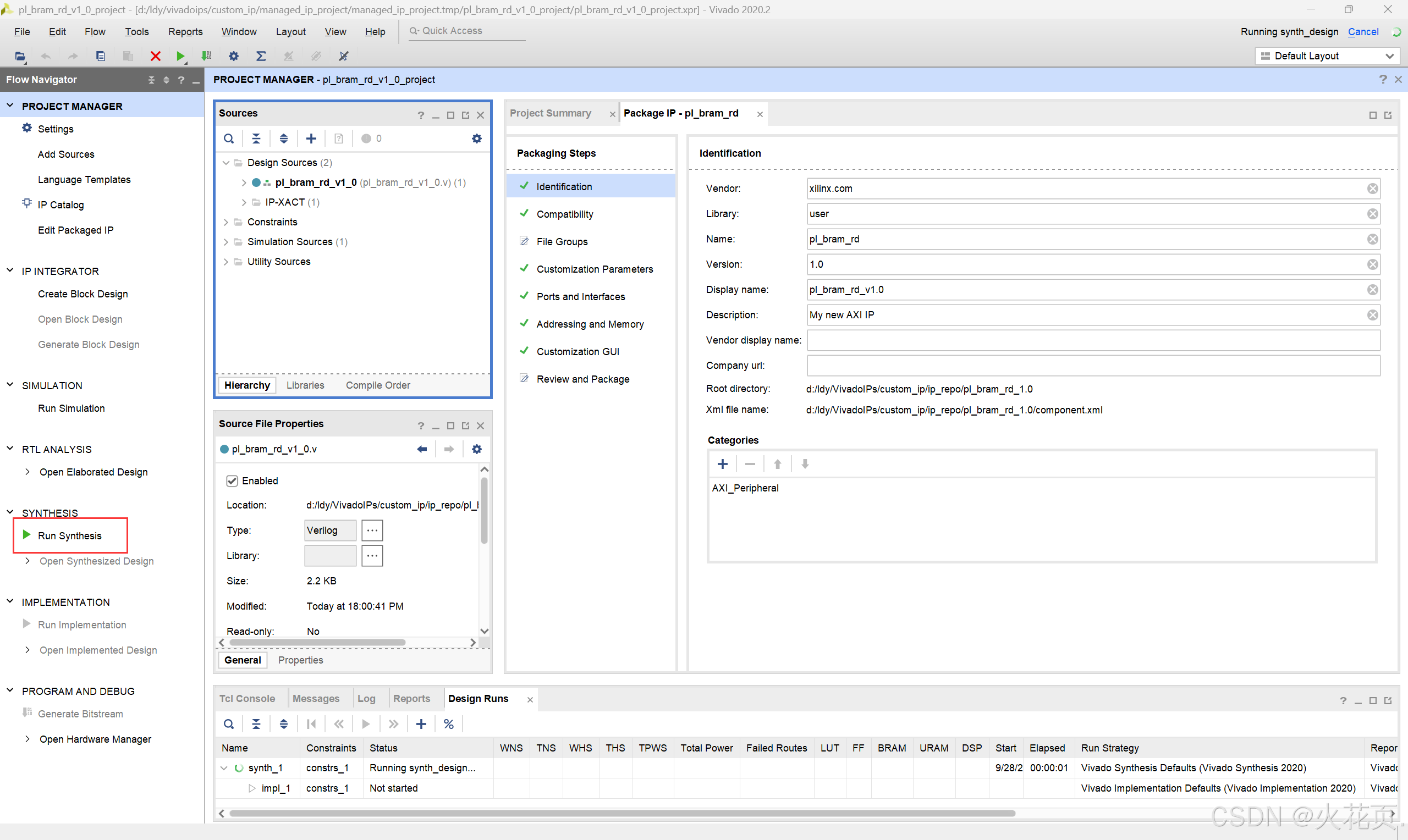

综合一下，看看有没有问题

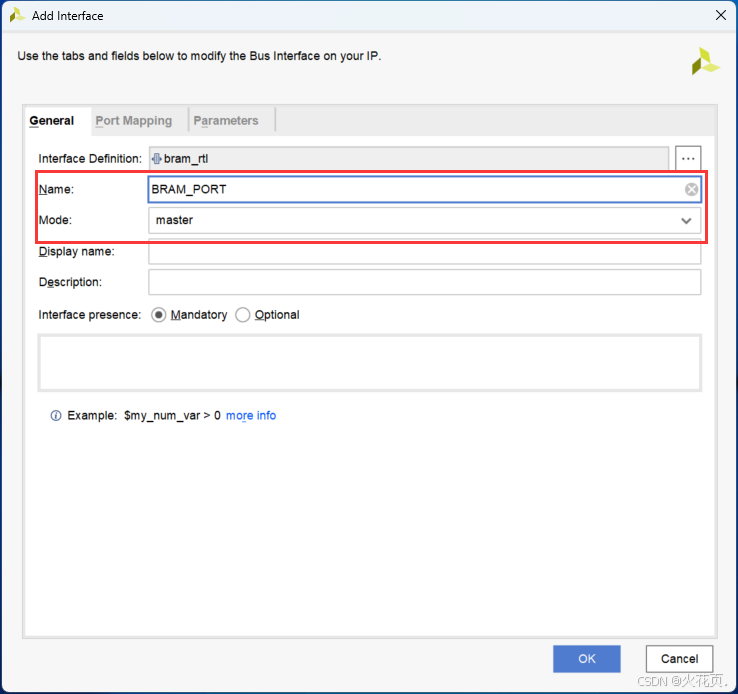

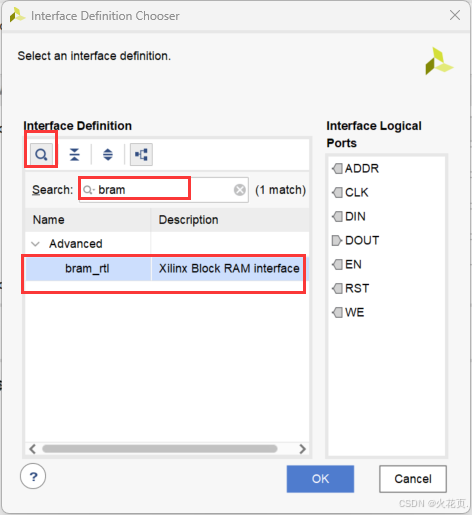

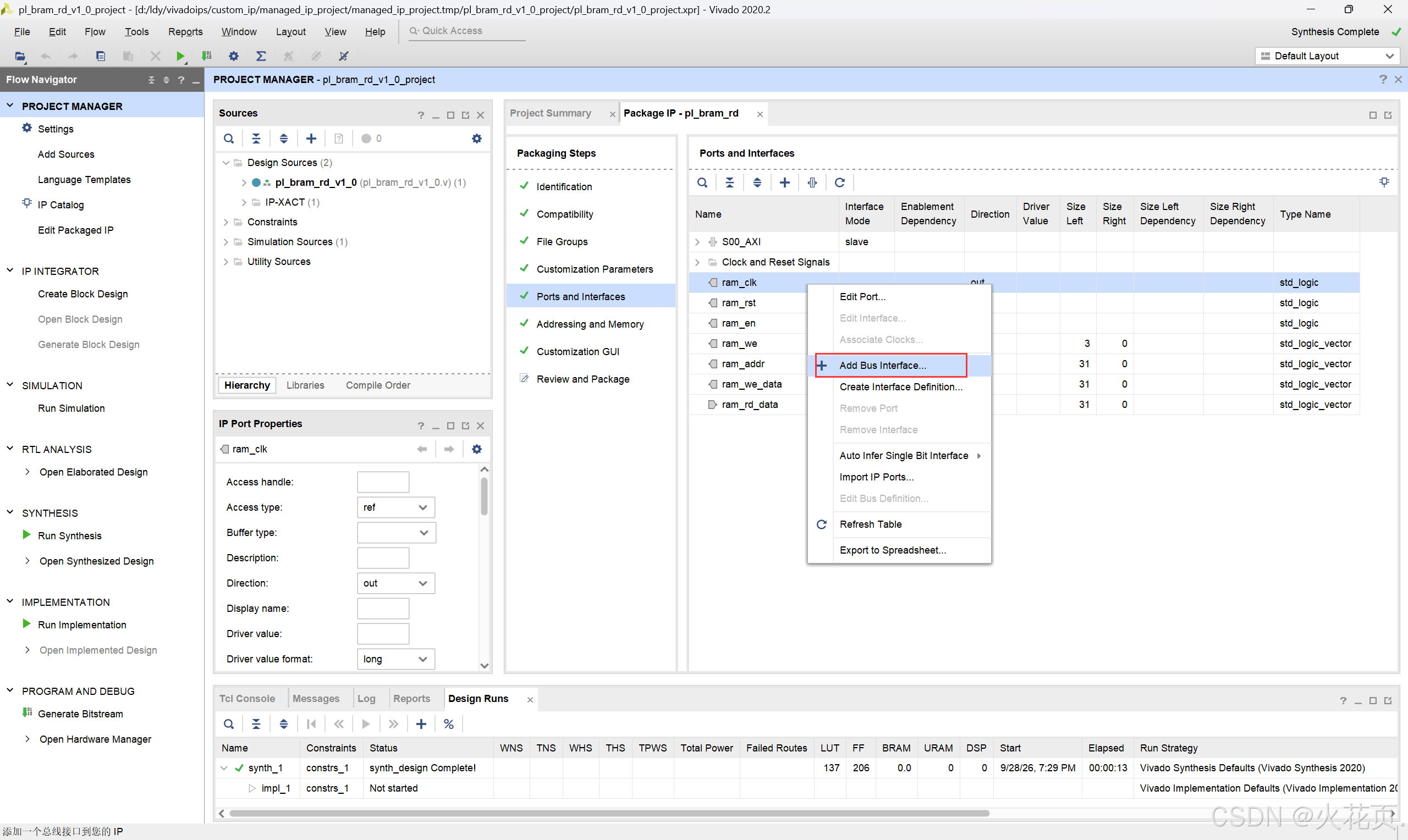

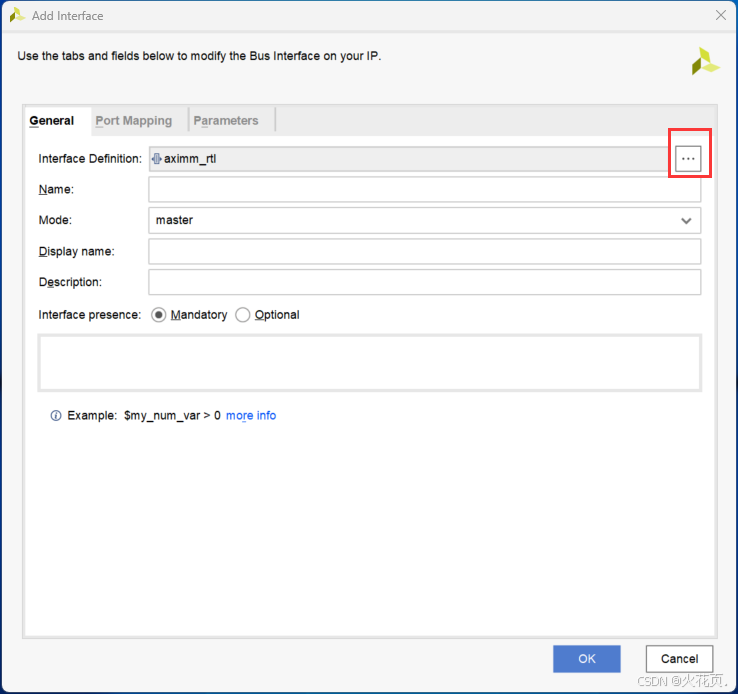

以下为编辑总线接口：

右击ram_rst选择remove interface，ram_clk也是

点击ok

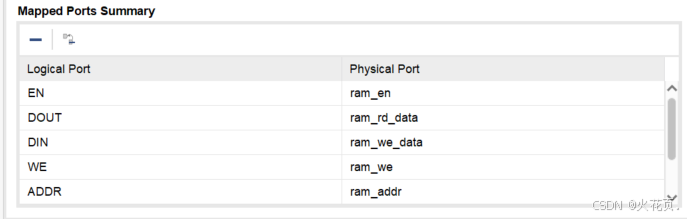

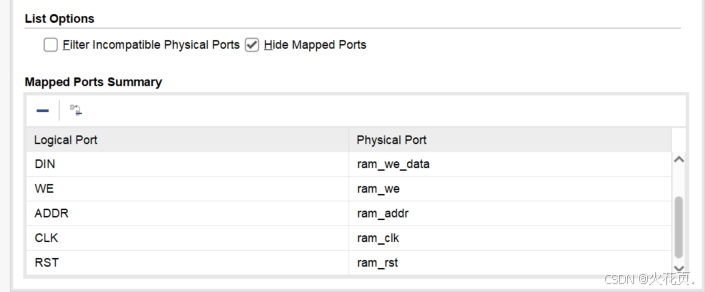

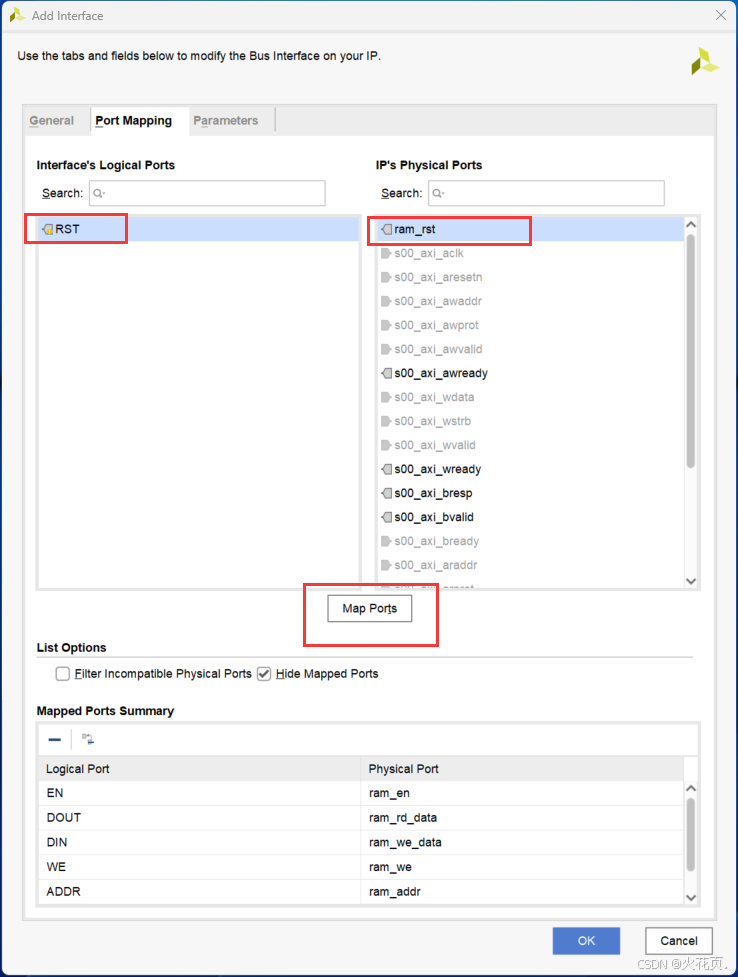

选择Port Mapping做好映射

点击ok，封装引脚完毕

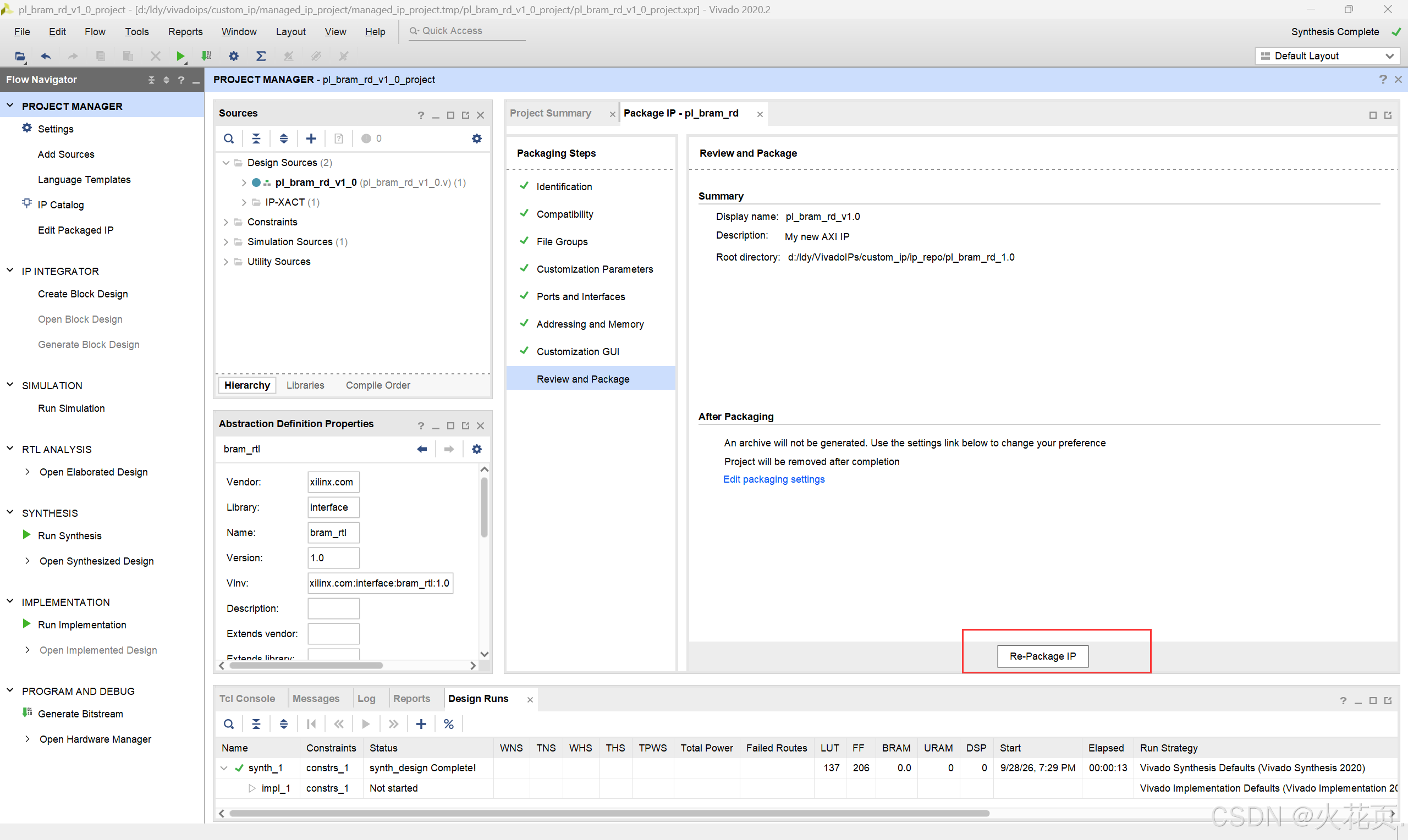

对IP进行重新打包

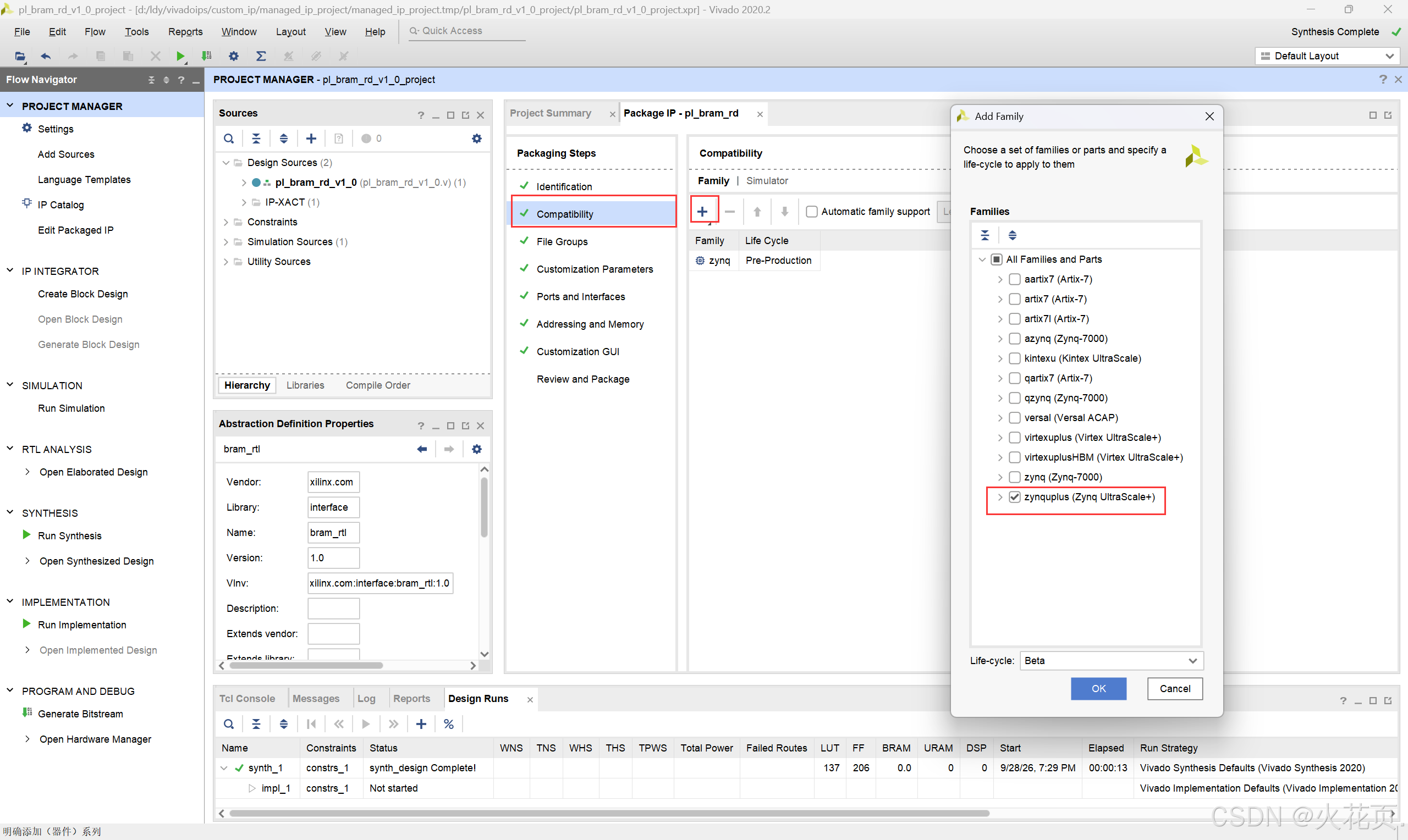

若要添加IP适配型号，可以这样做

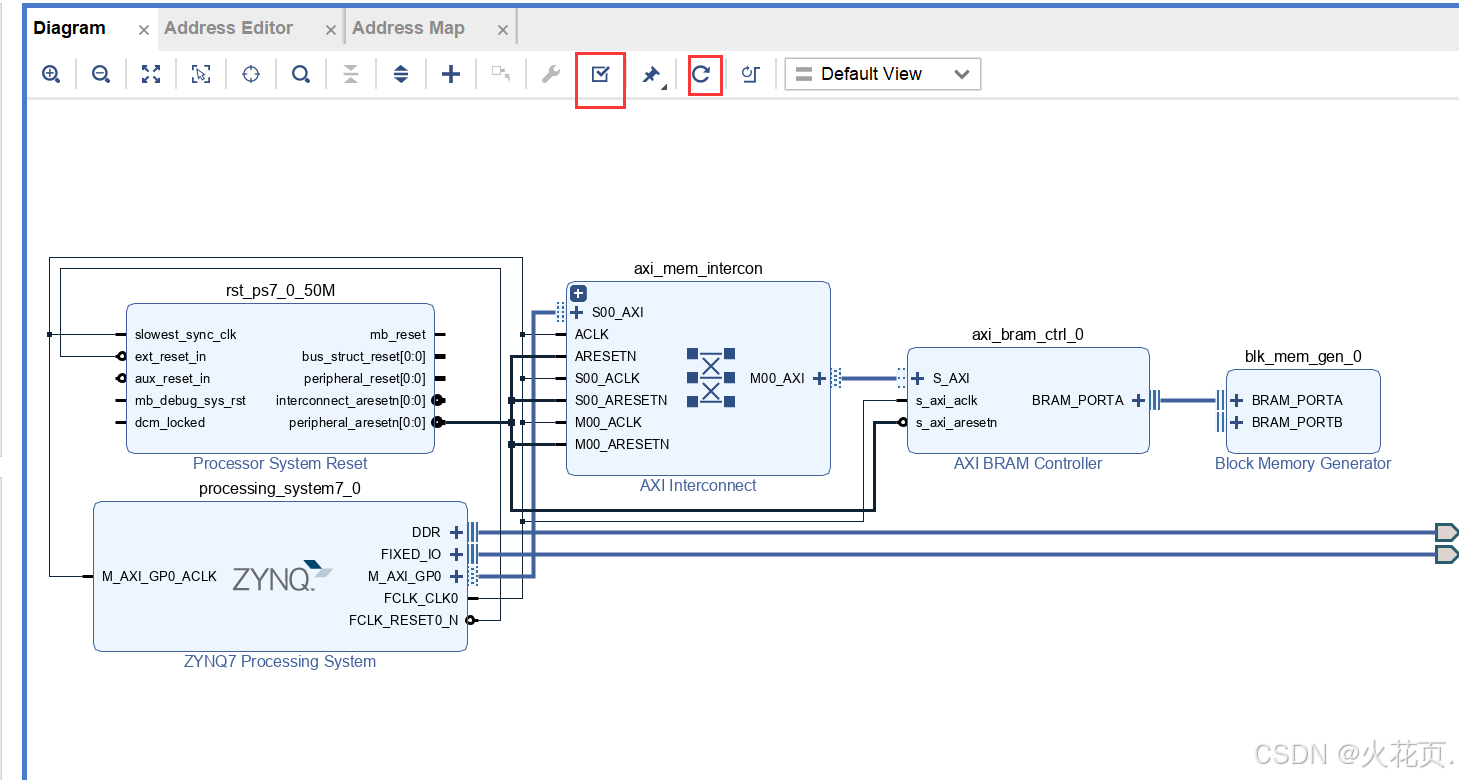

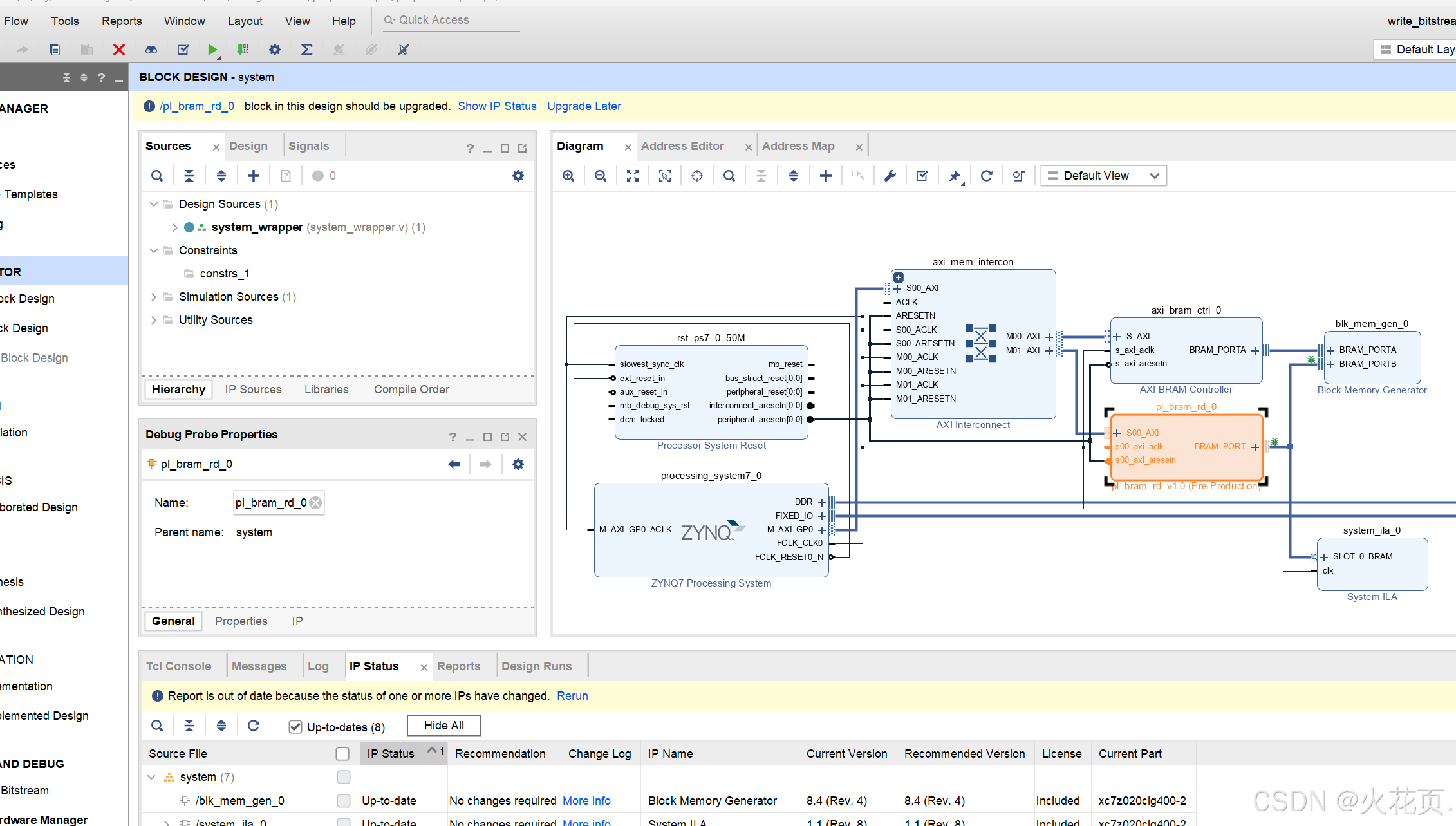

4.搭建block design

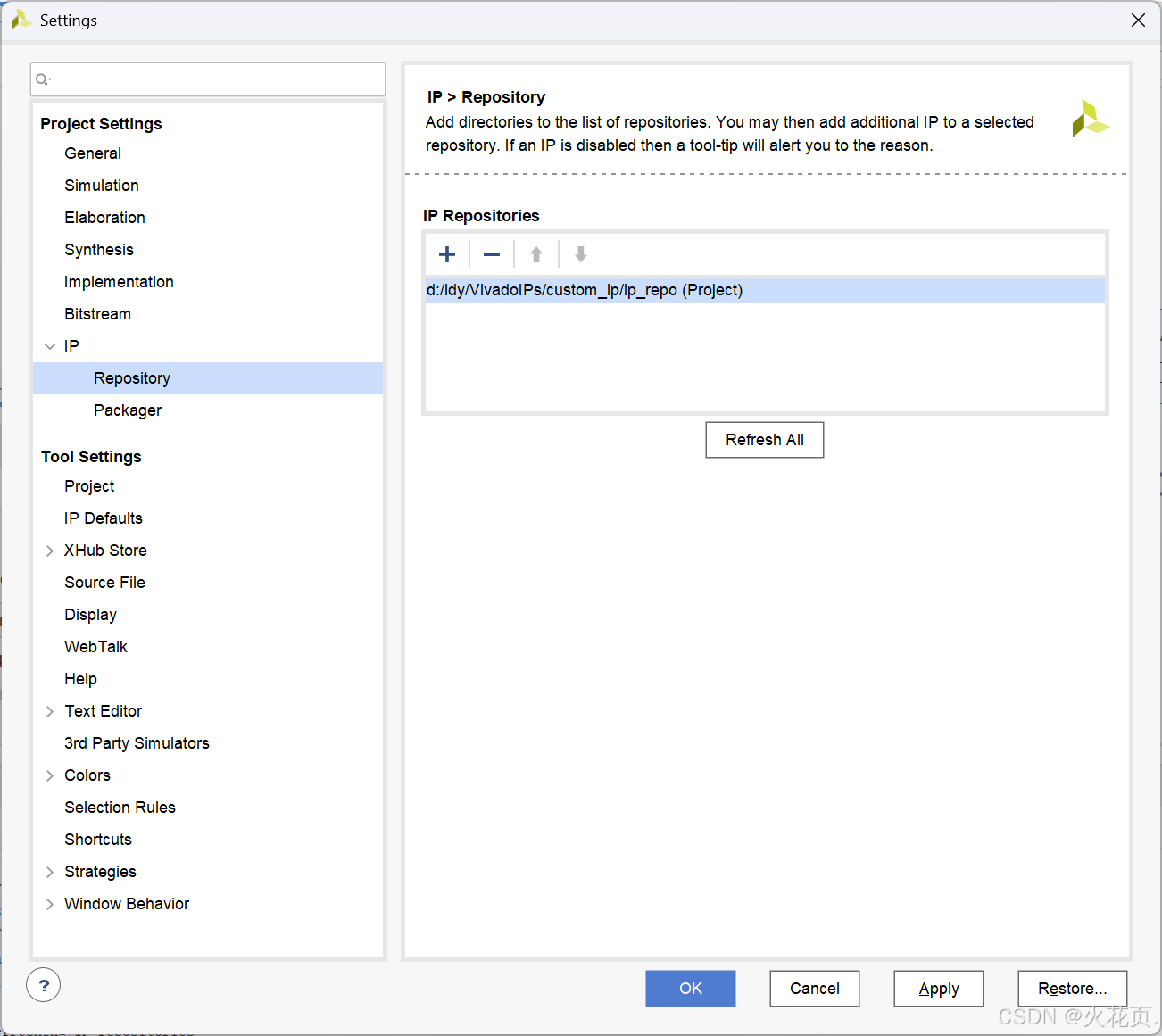

在原来的工程中添加IP核路径

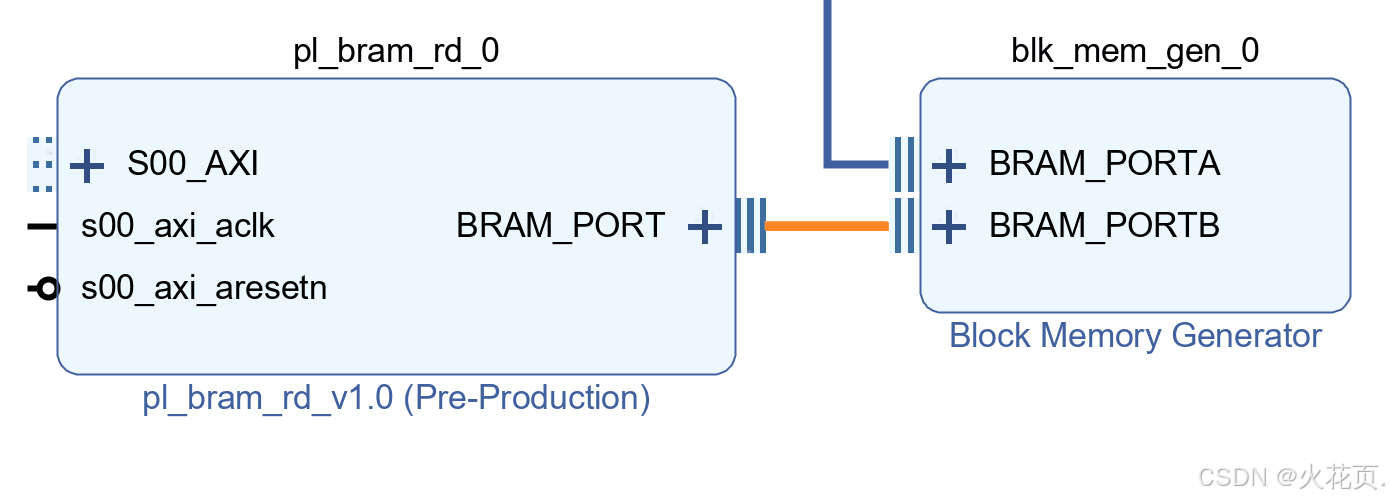

链接pl_bram_rd和bram

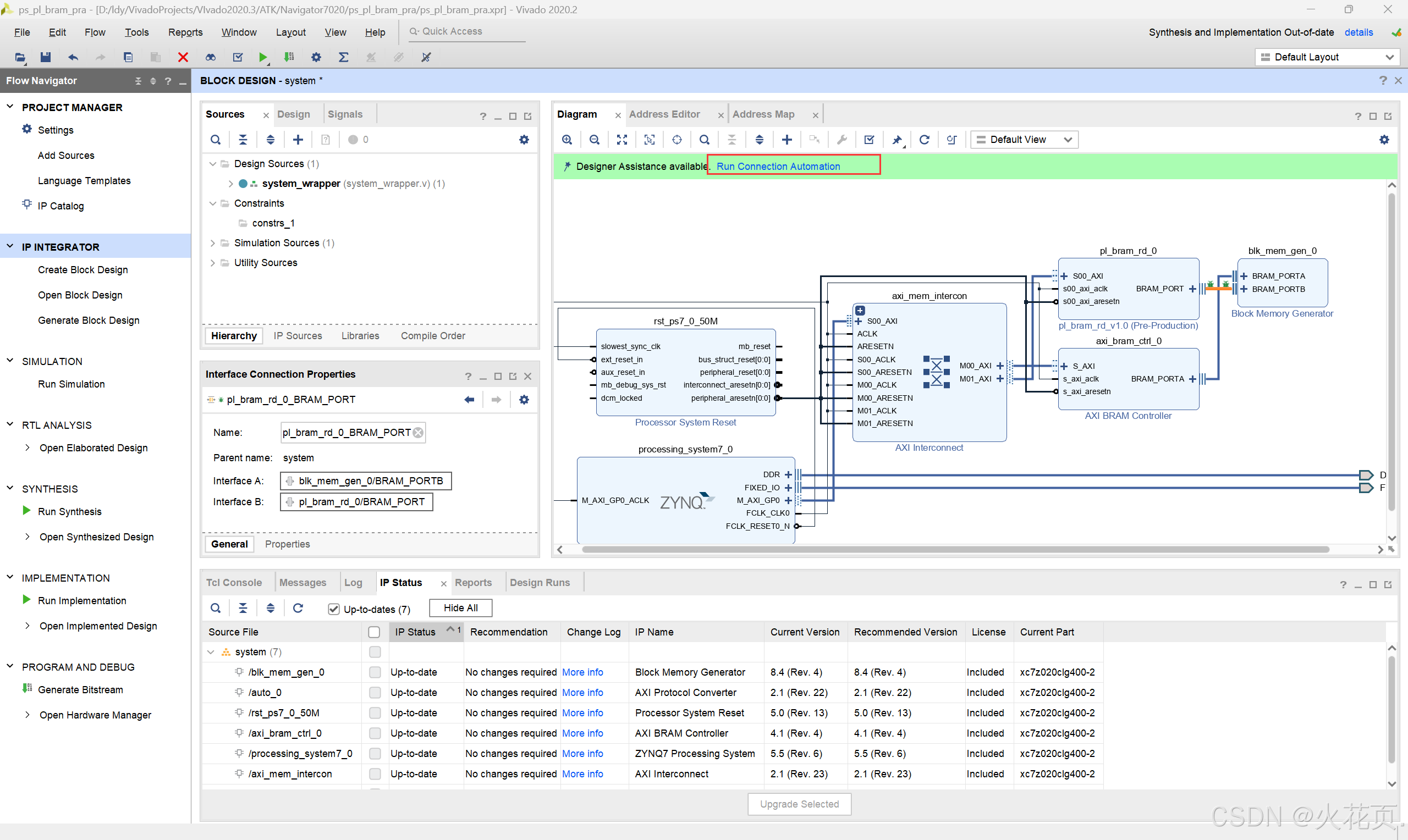

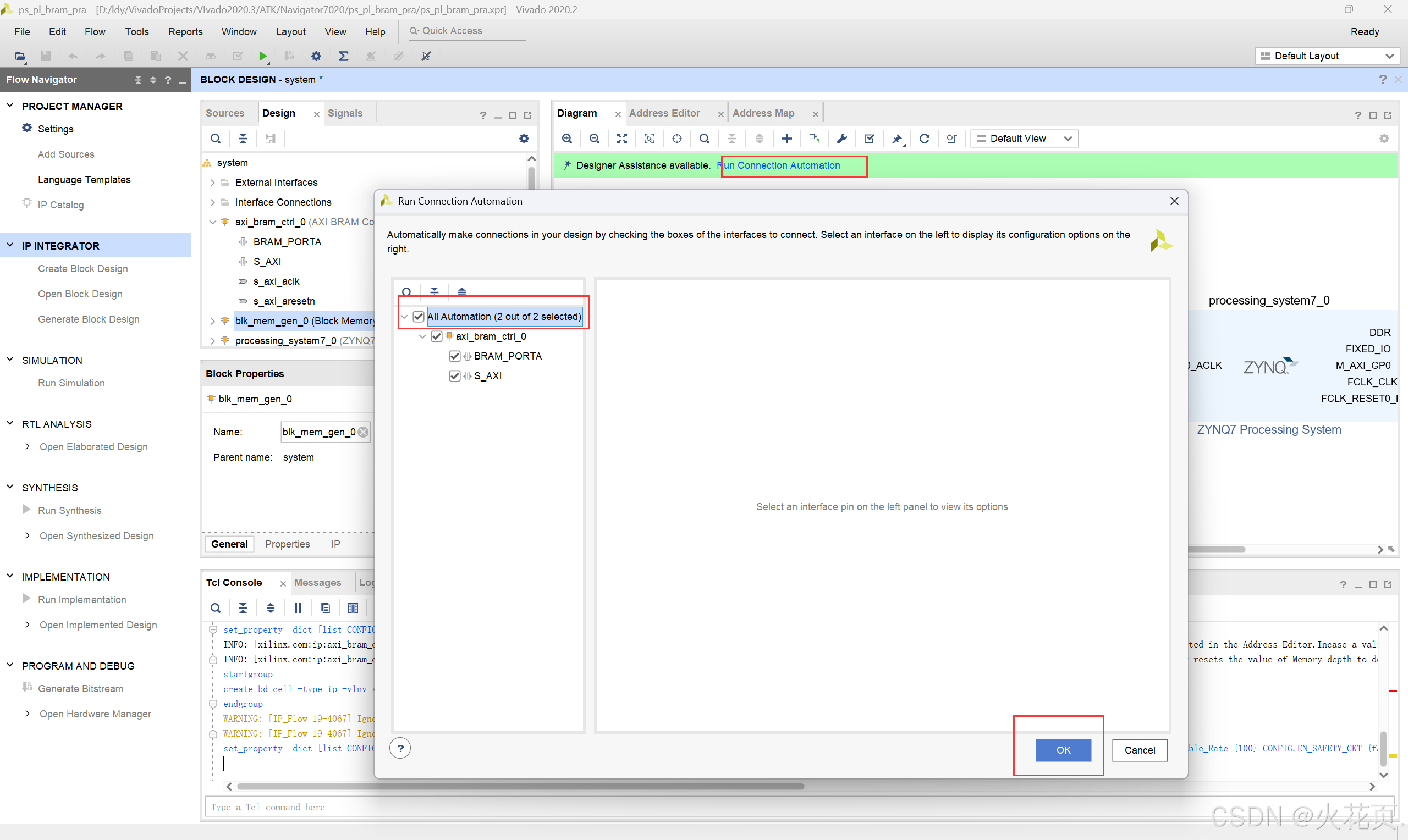

再次自动连接

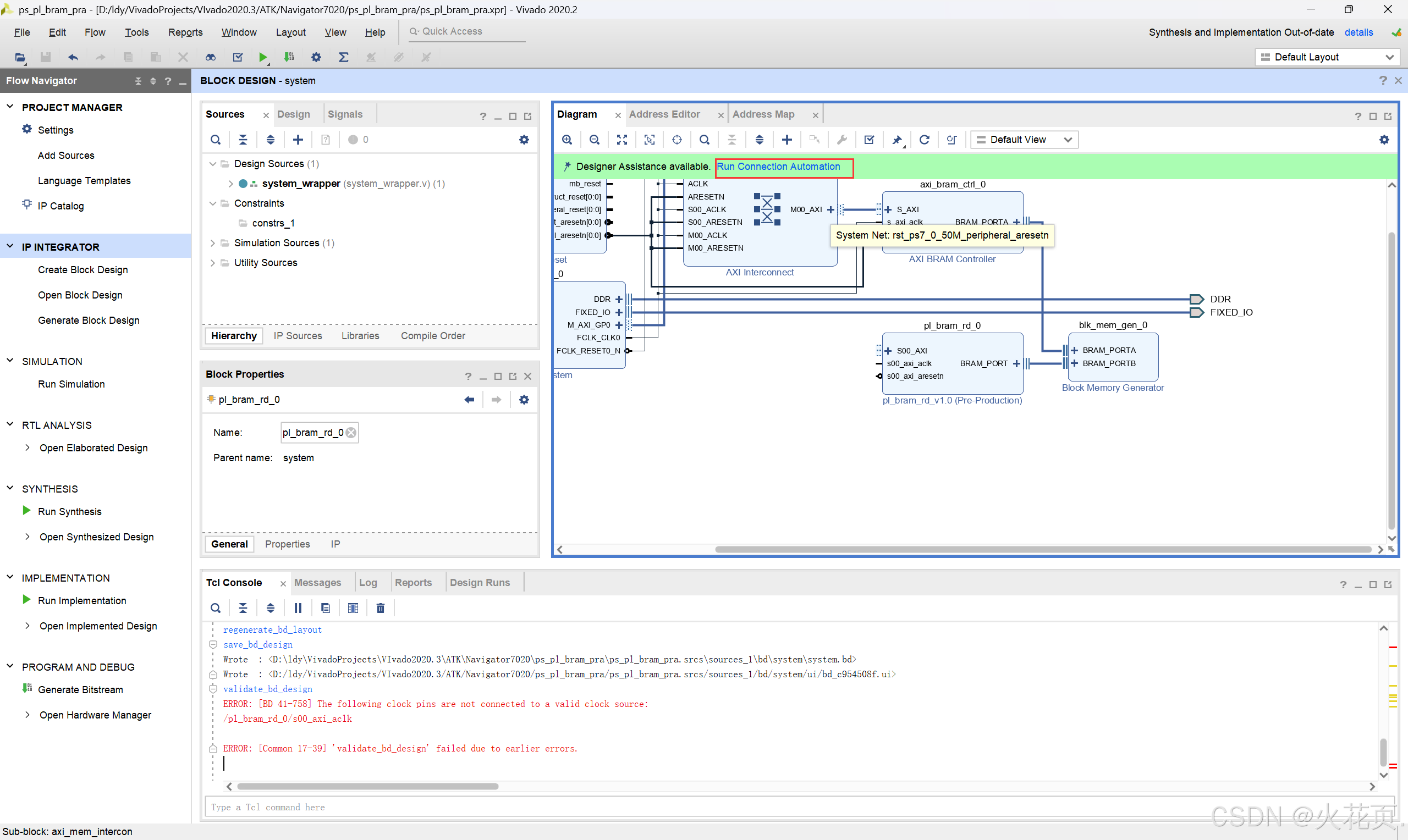

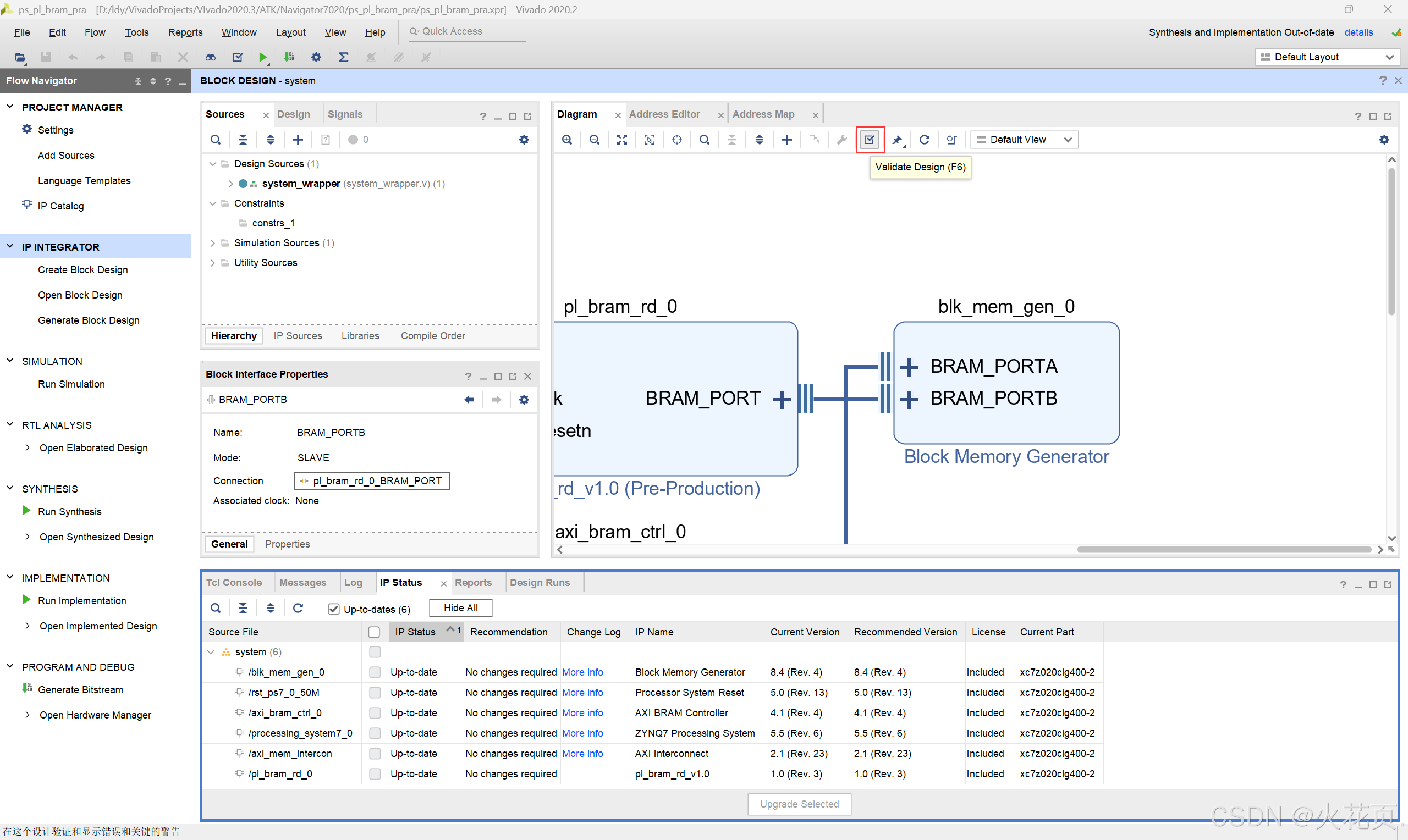

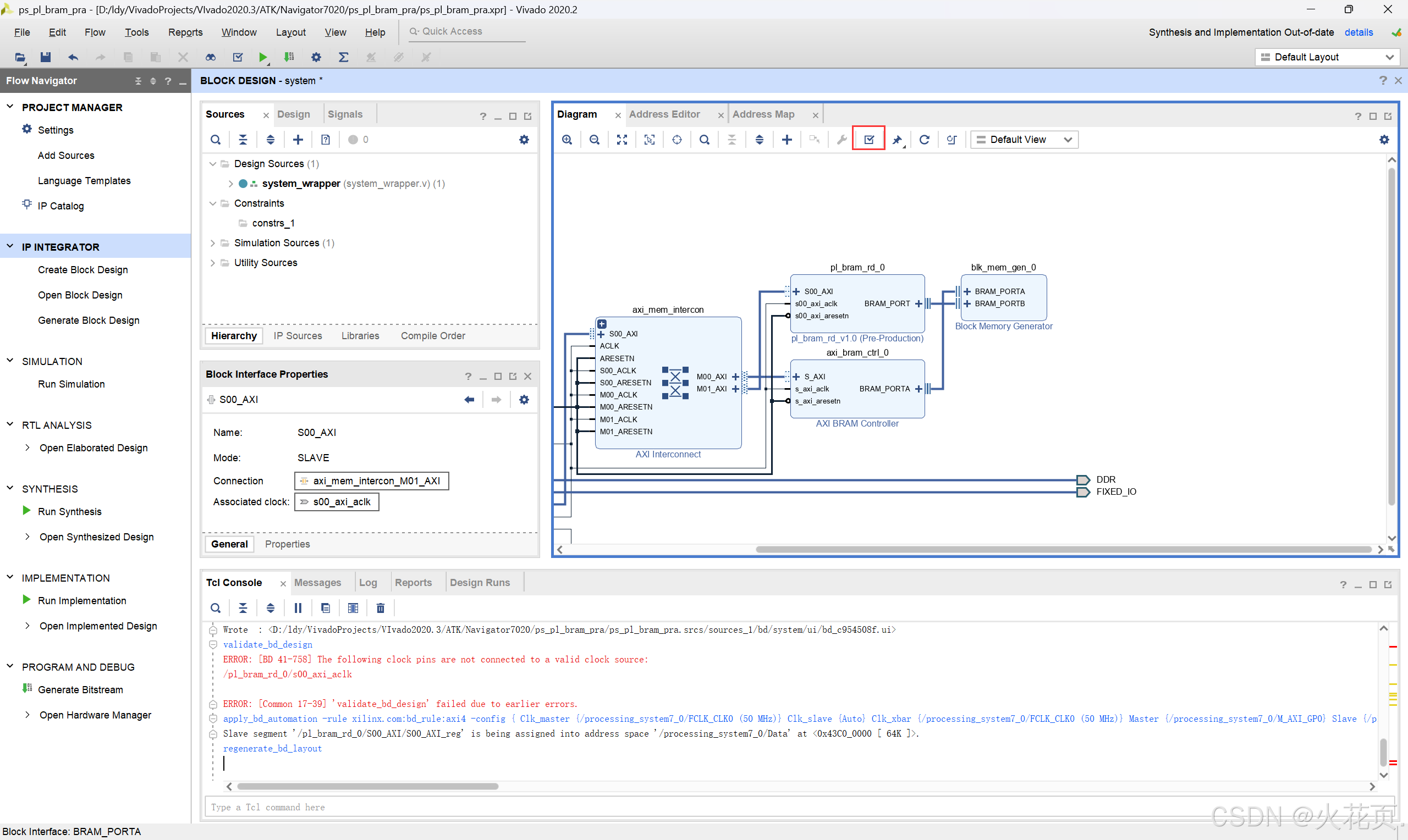

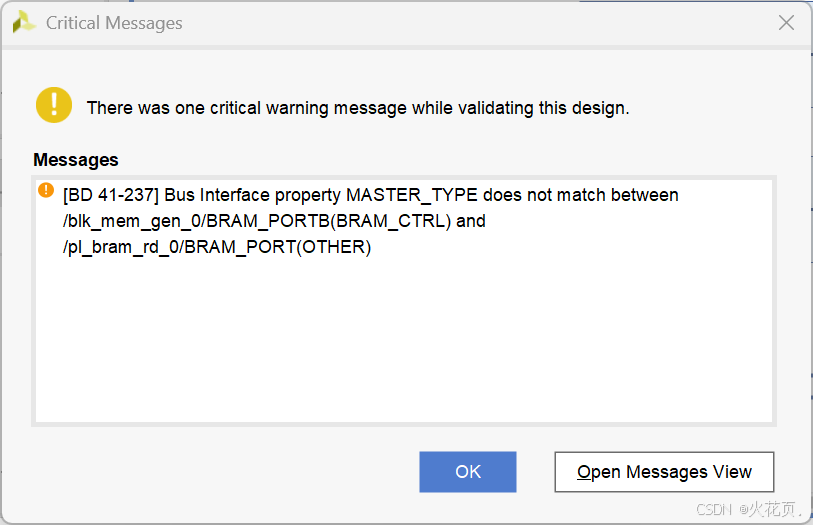

验证之后发现问题

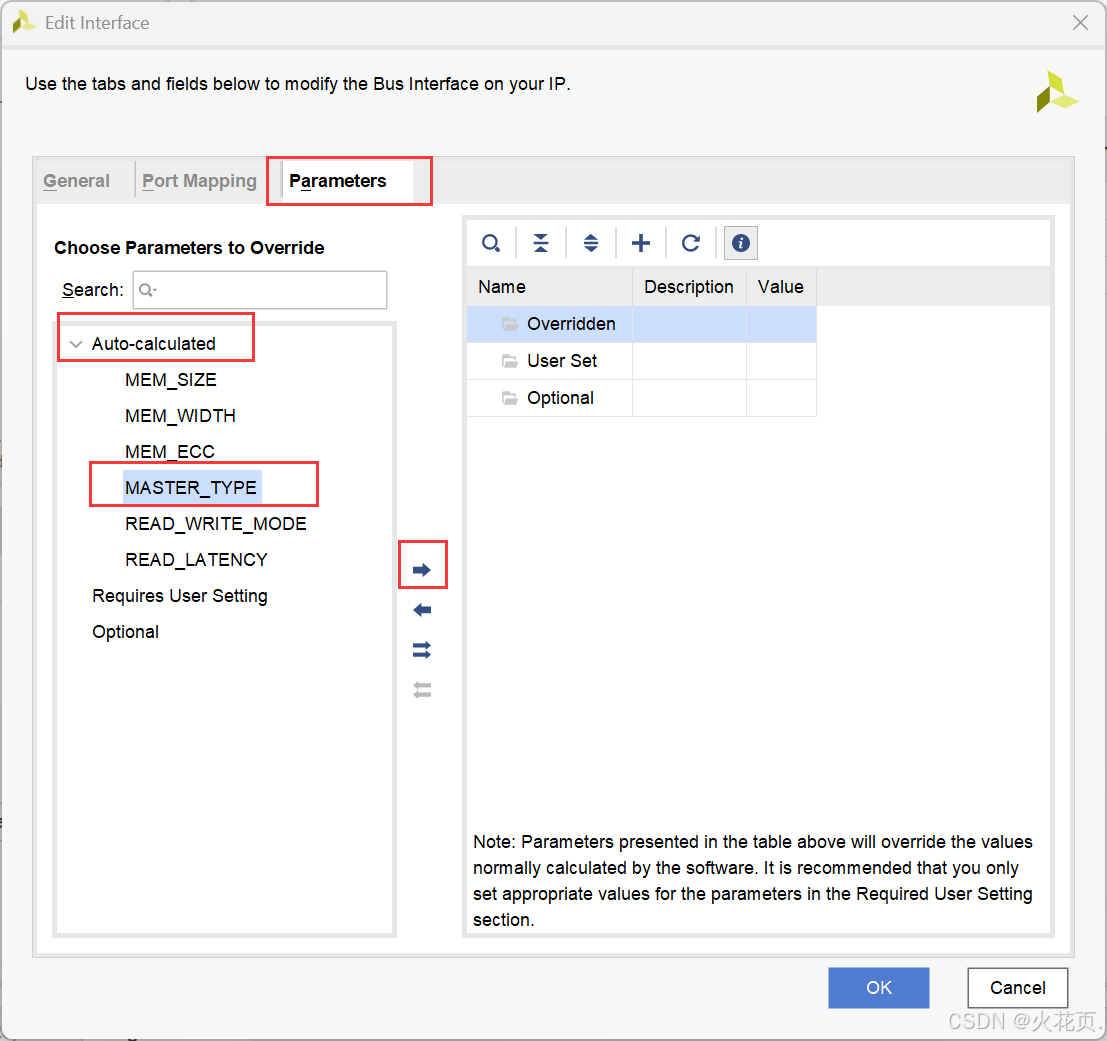

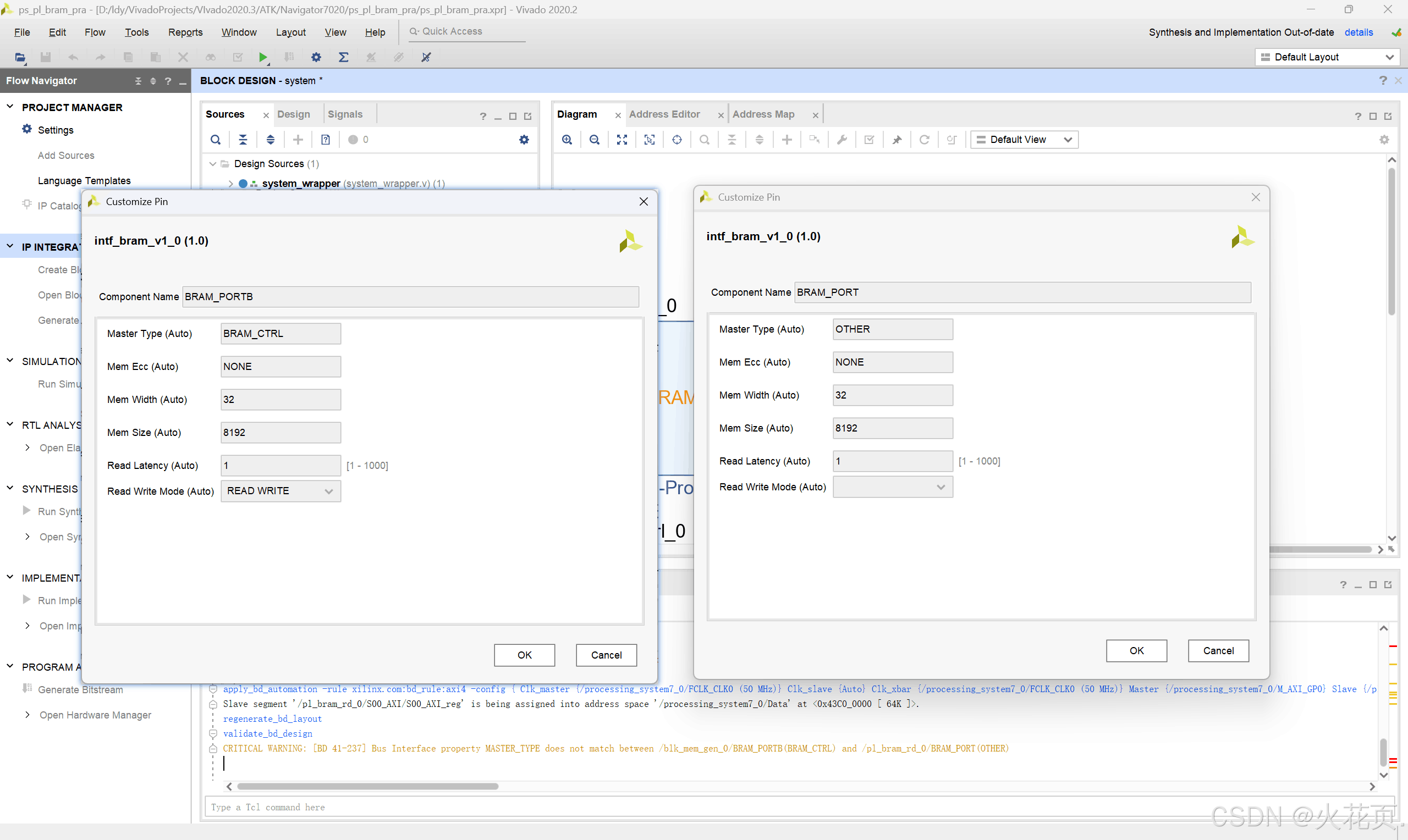

原因是两个总线接口的Master Type参数不匹配

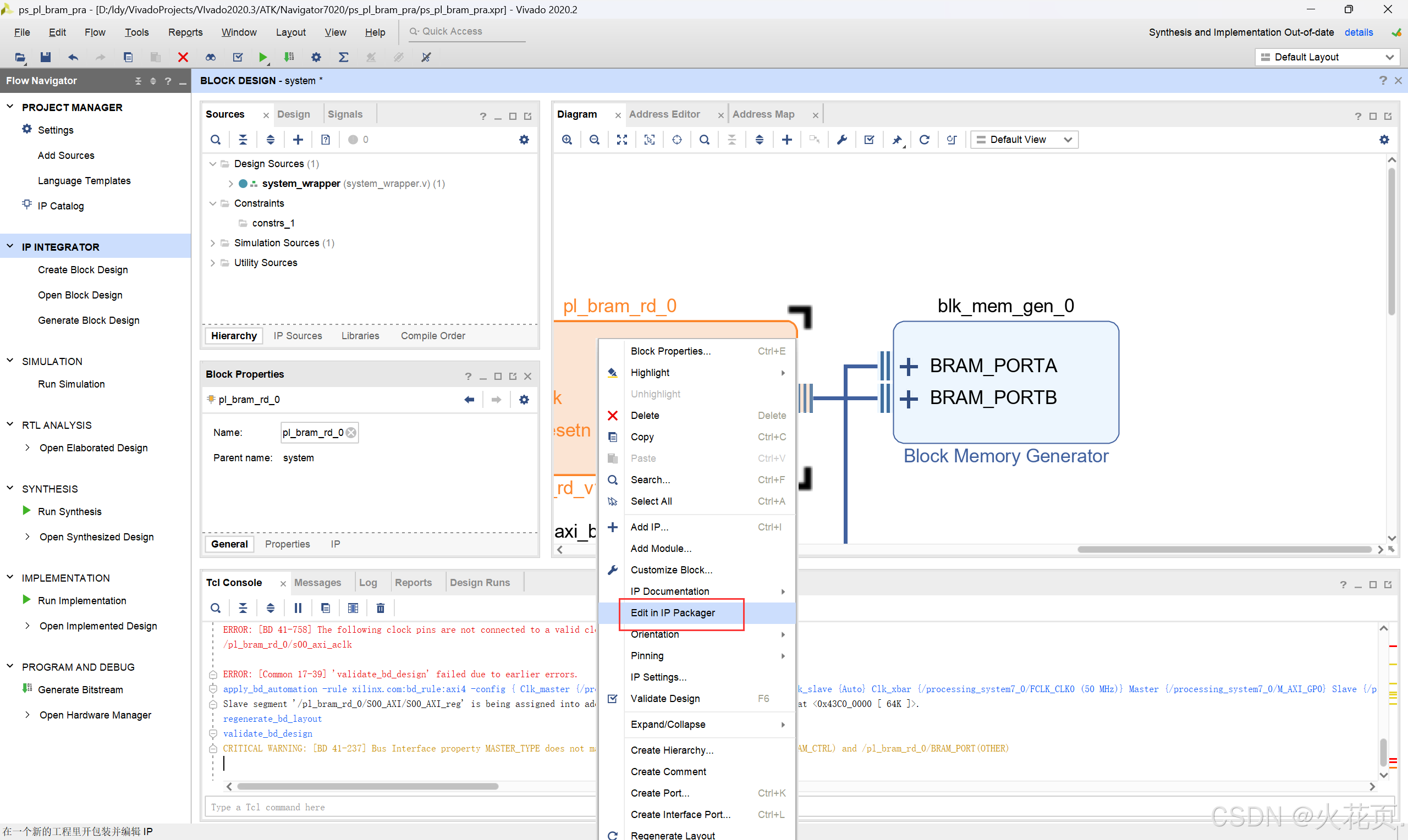

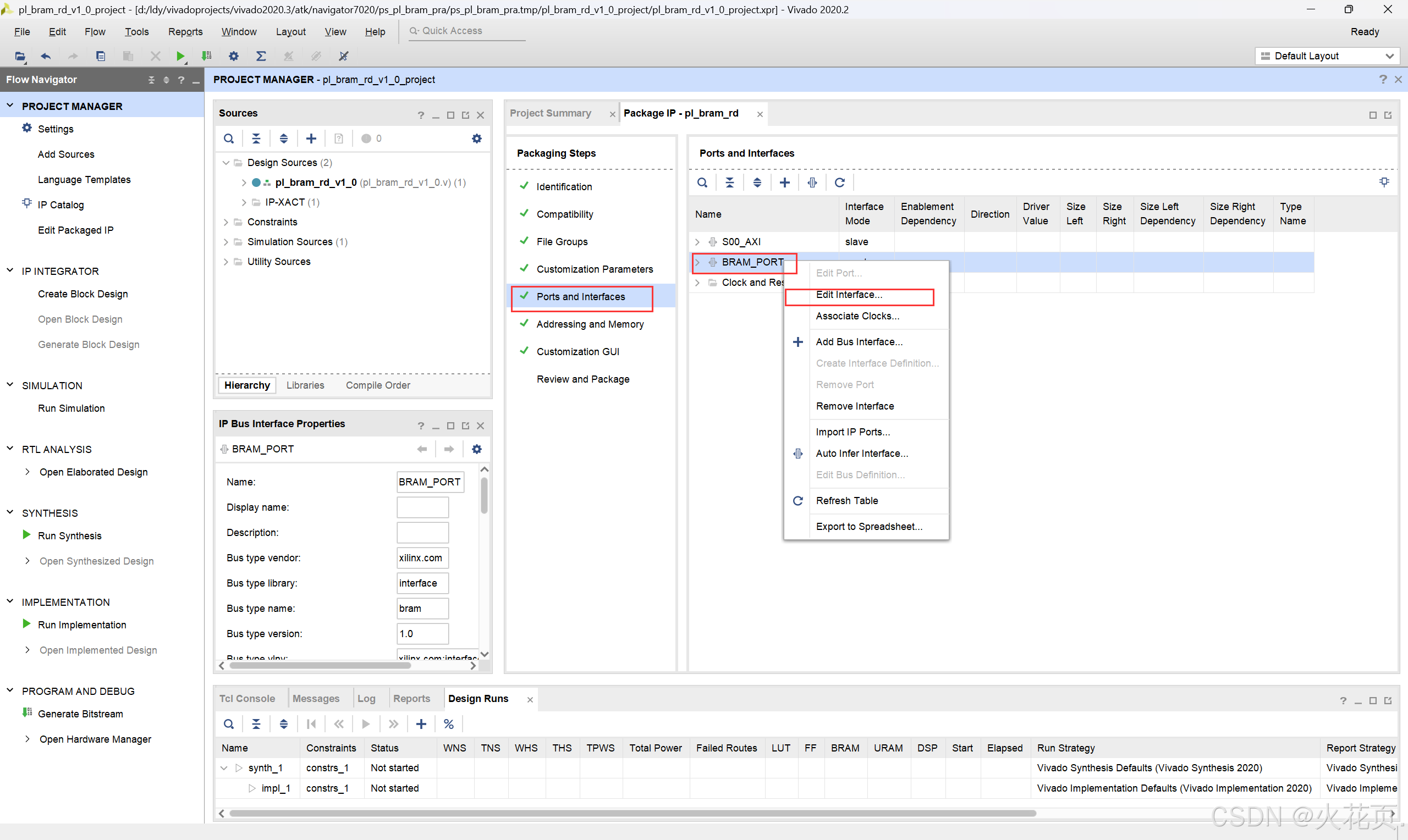

重新进入编辑IP核工程

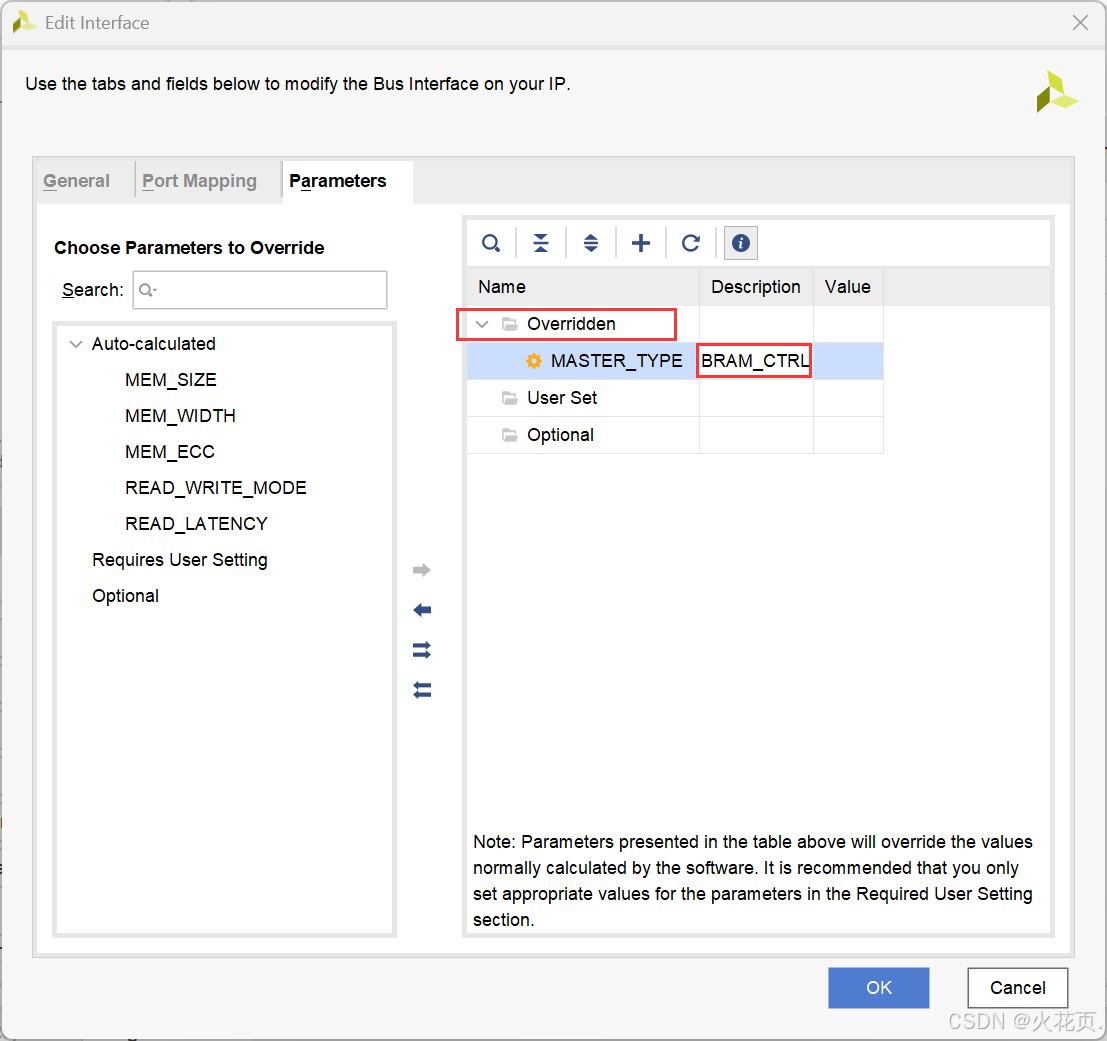

填写BRAM_CTRL，然后重新打包

回到原始工程点击

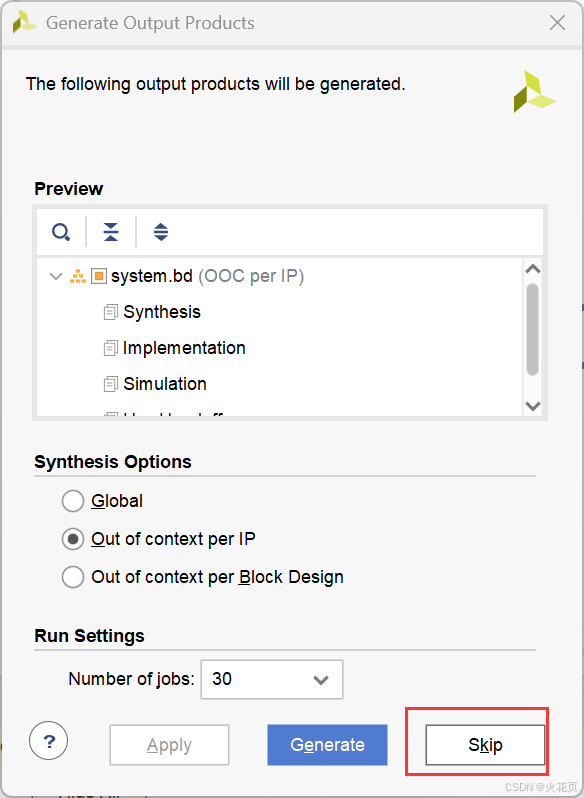

先不对db文件进行编译

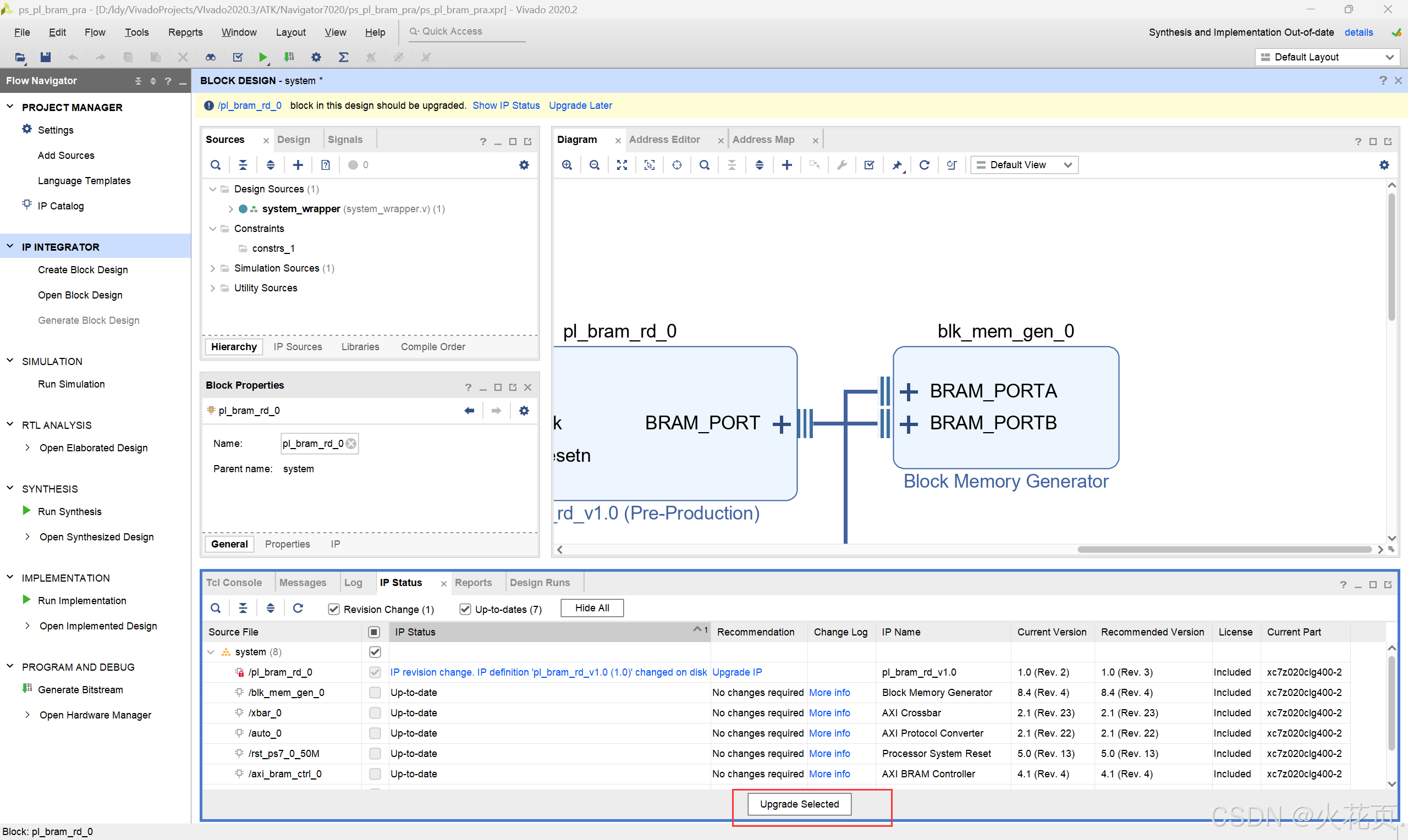

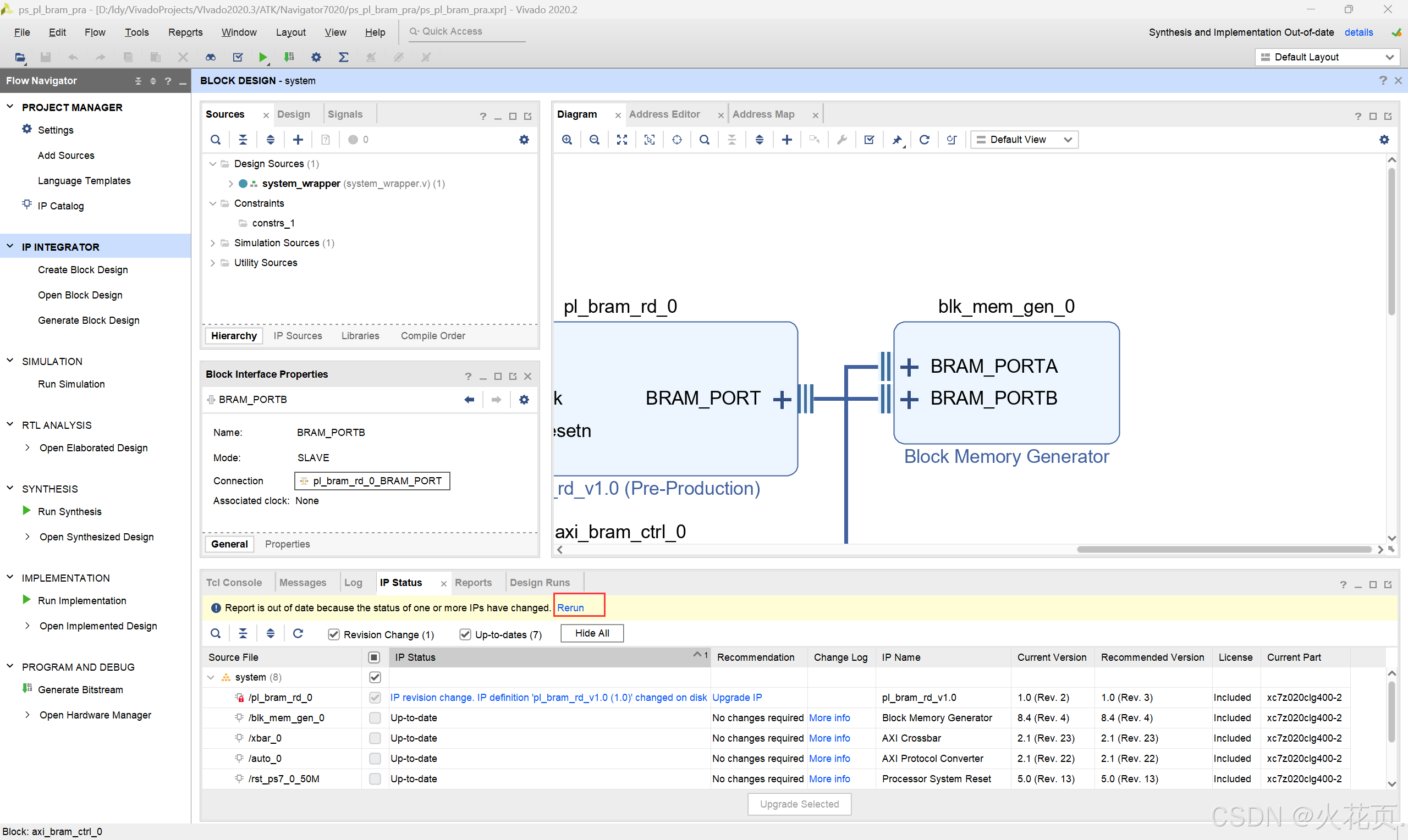

rerun刷新

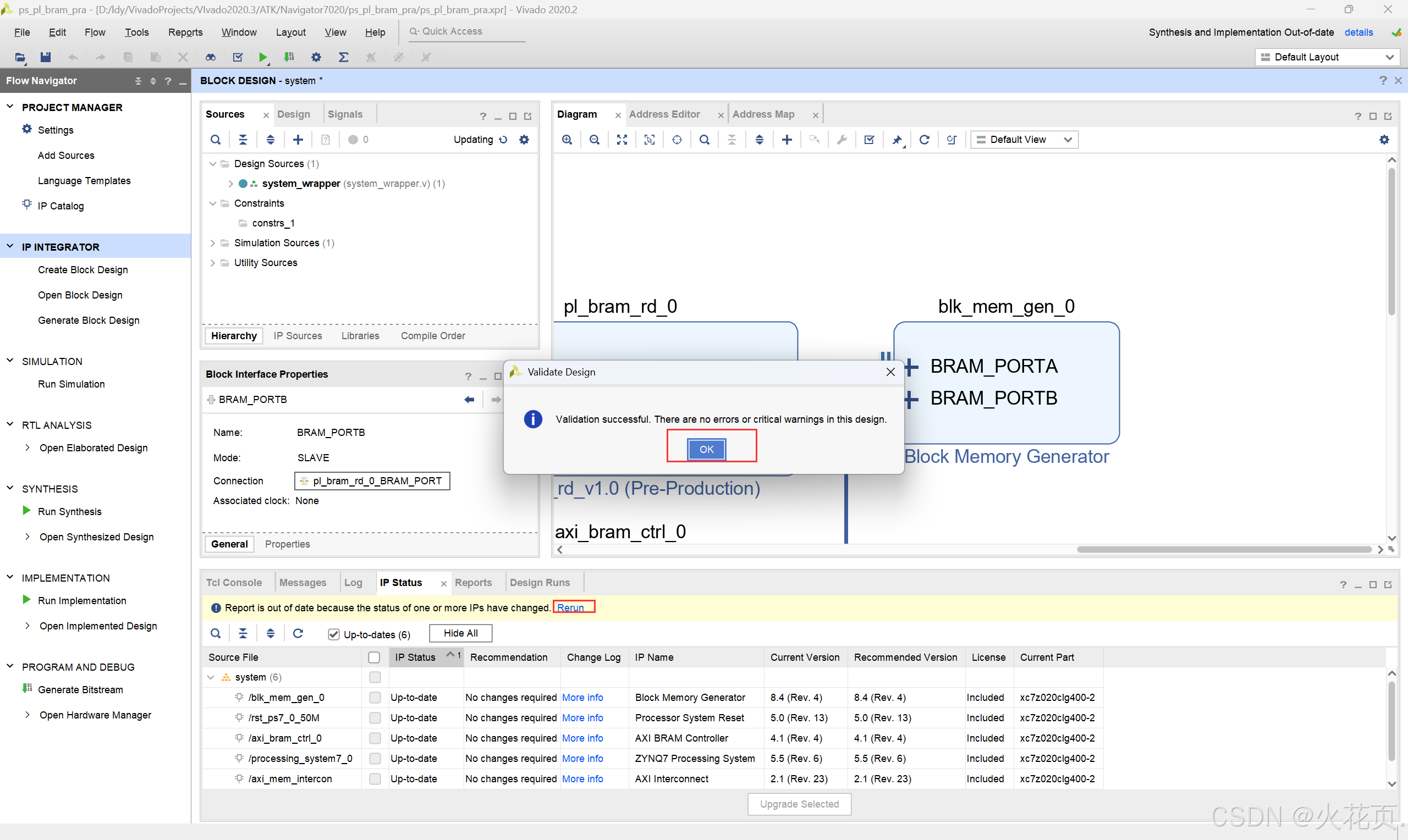

没问题了，再次刷新

刷新之后进行更改自定义IP核的makefile文件

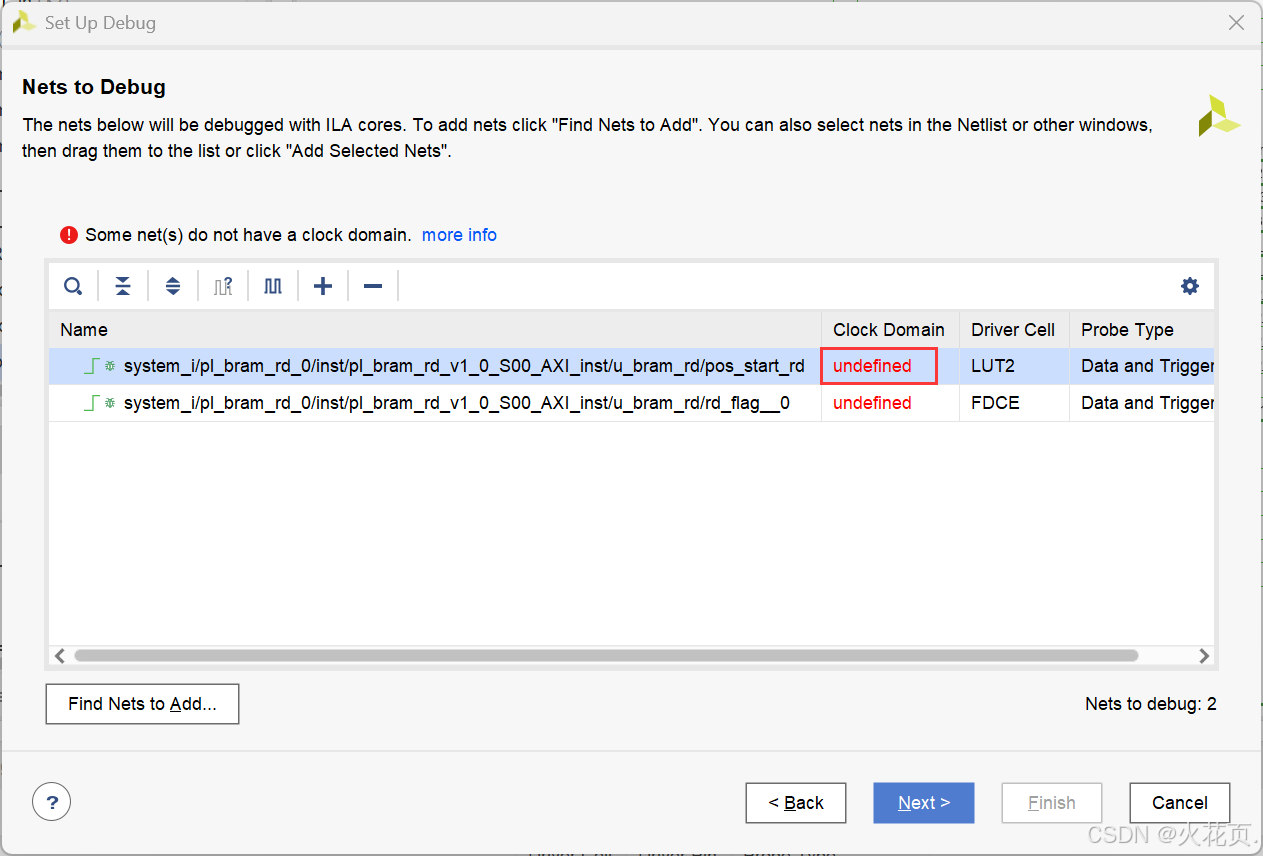

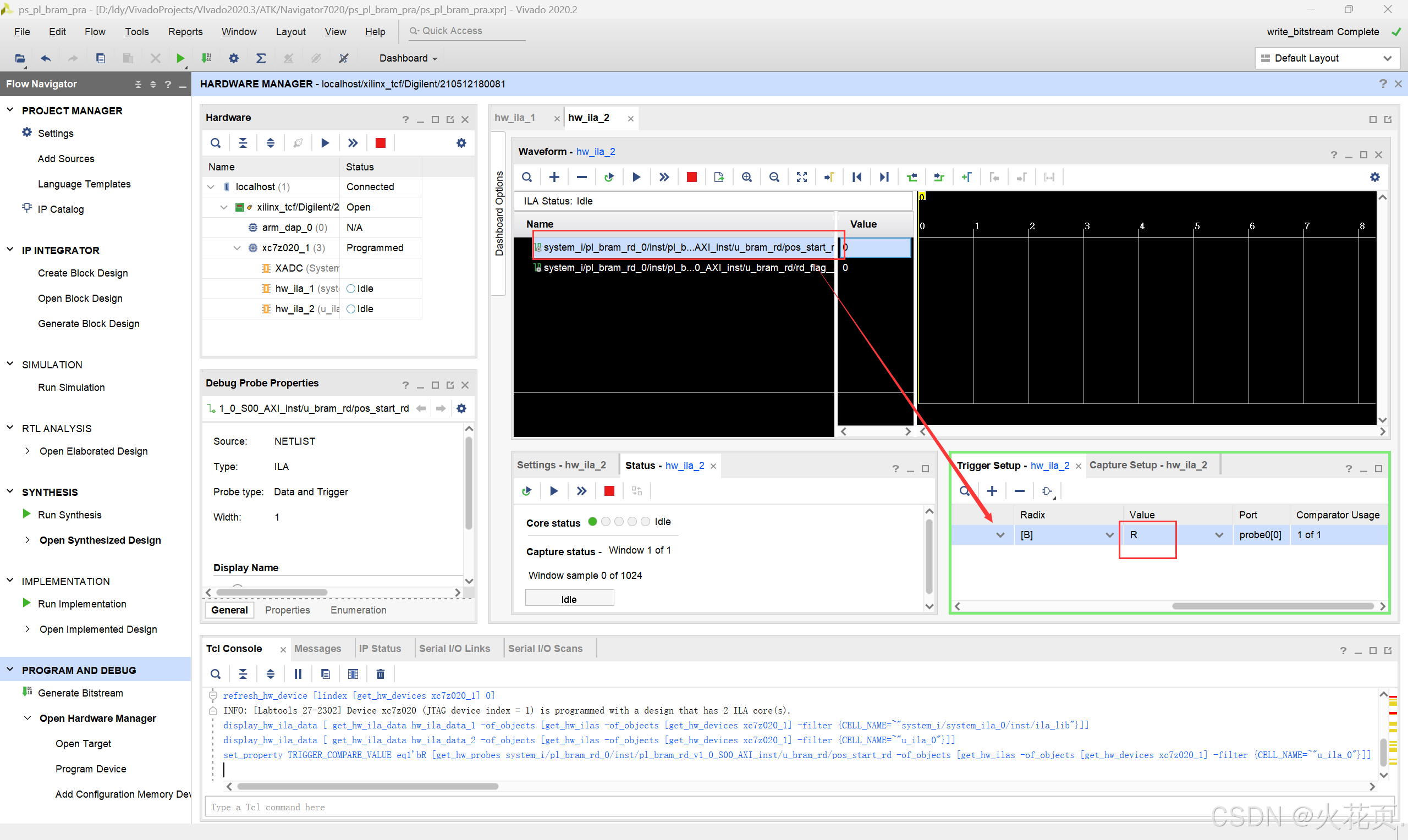

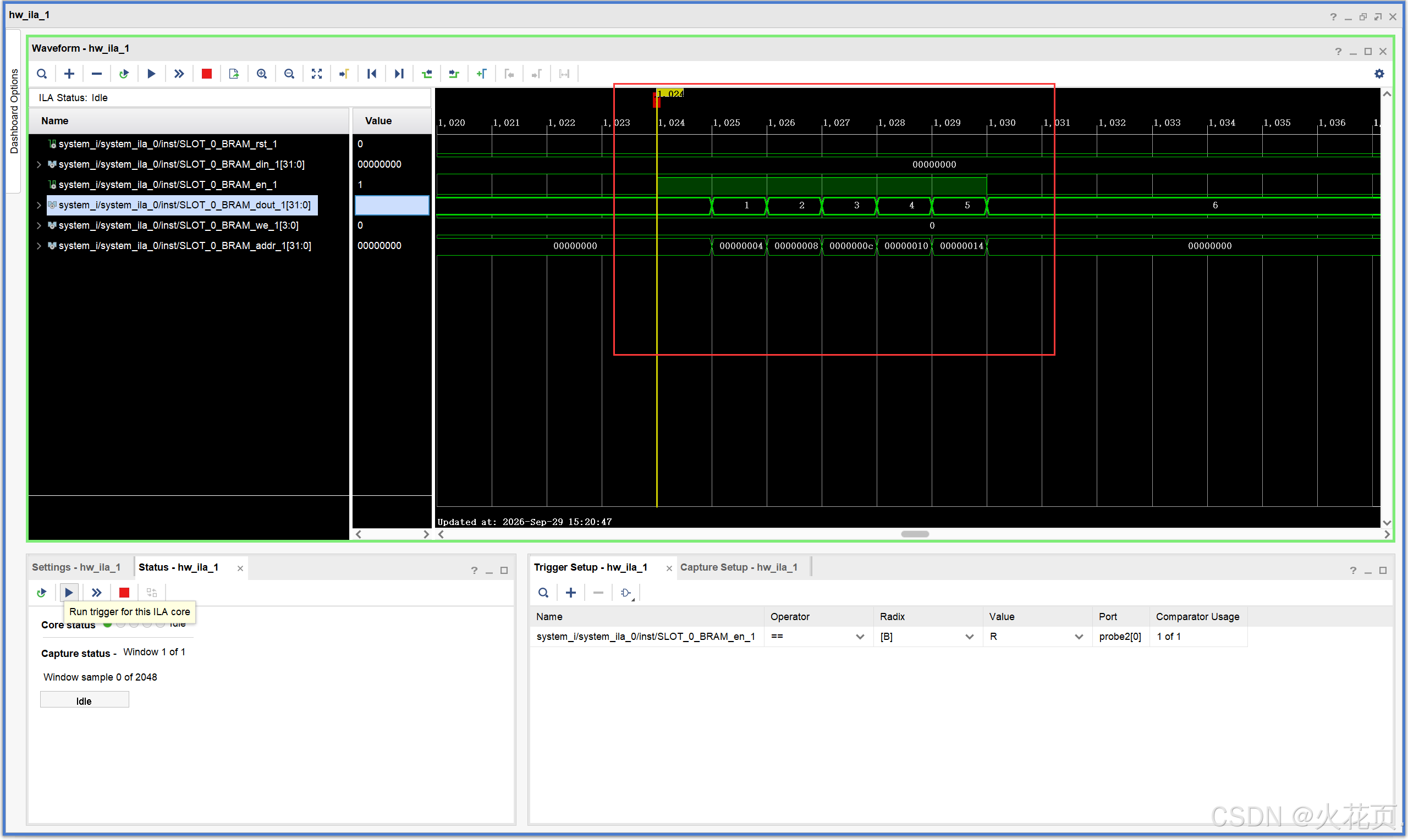

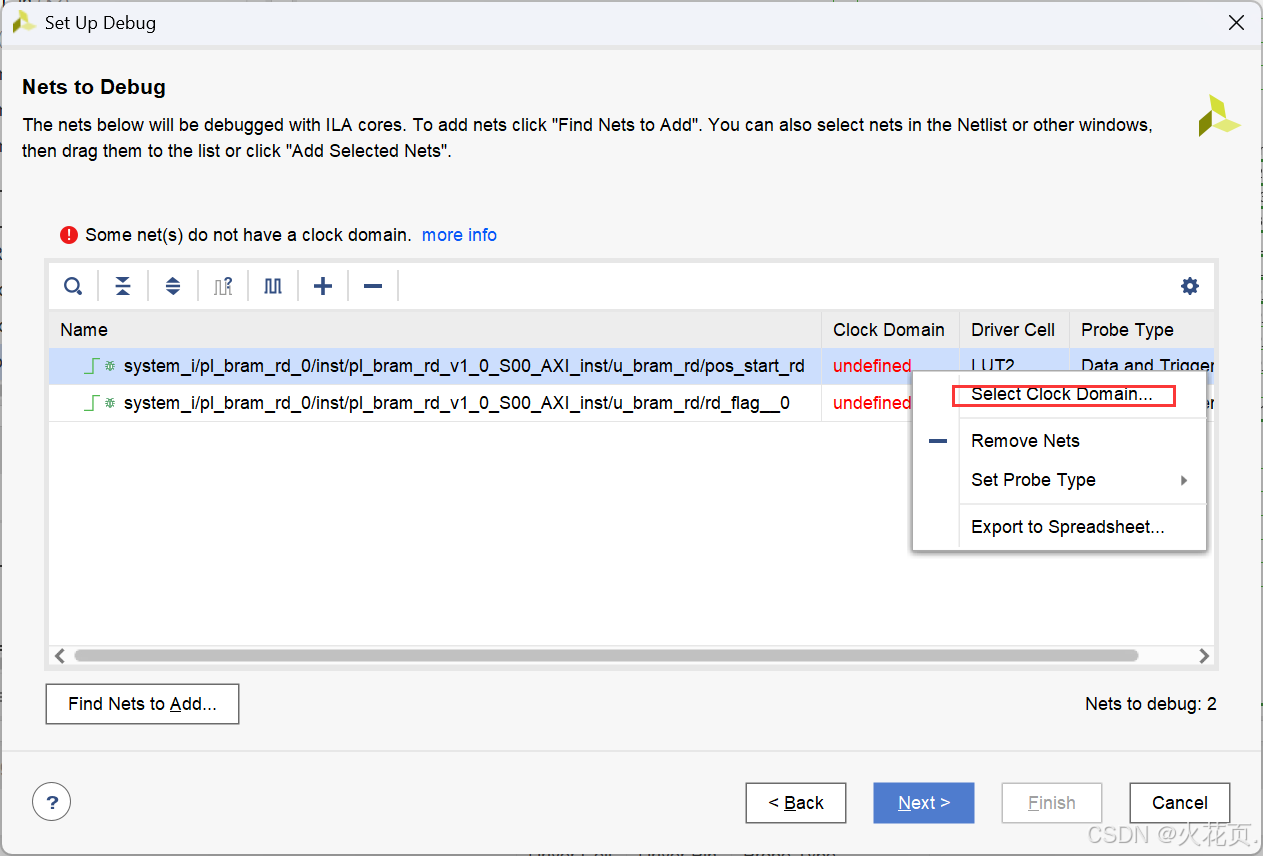

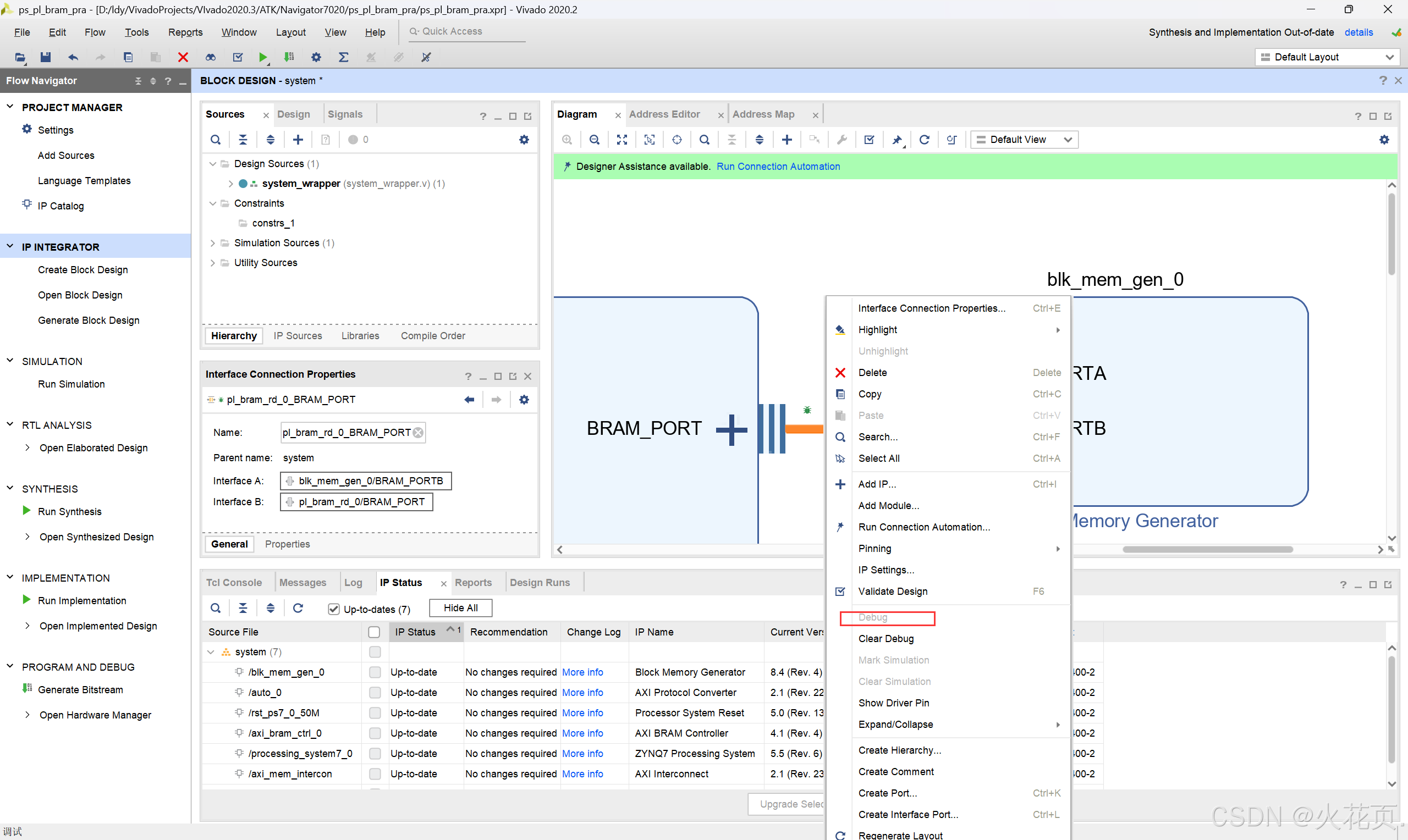

右击BRAM_PORTB的连接线，选择DEBUG

点击自动连线，添加ILAIP核

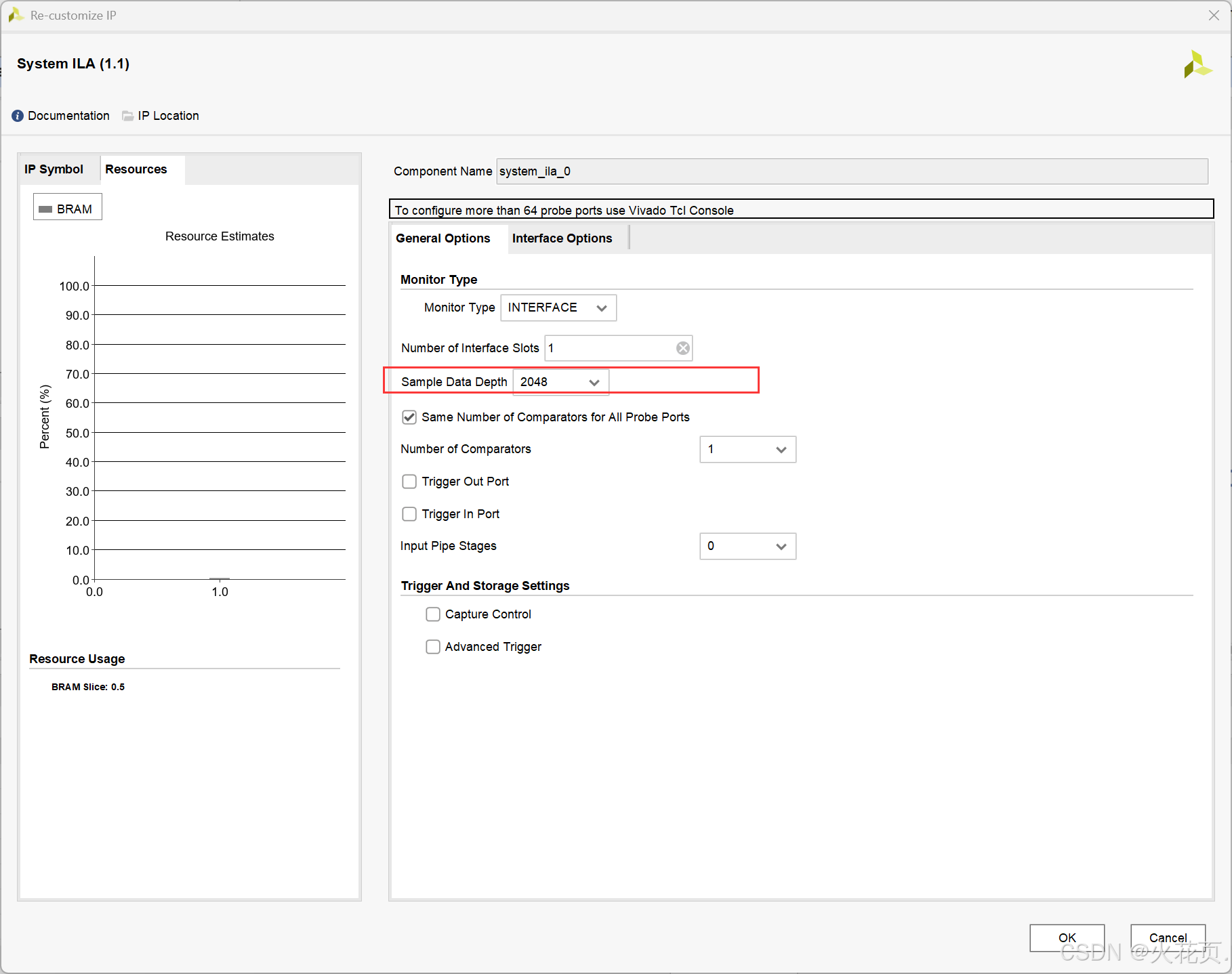

双击ILAIP核修改深度为2048

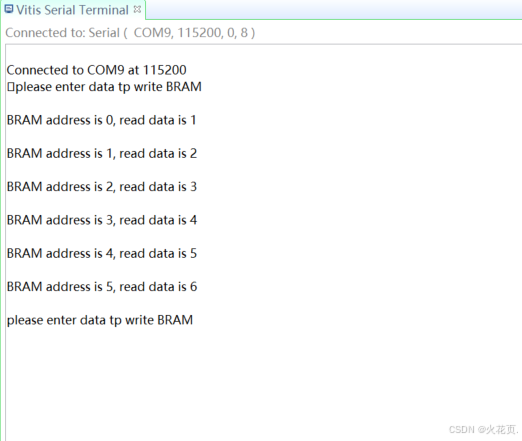

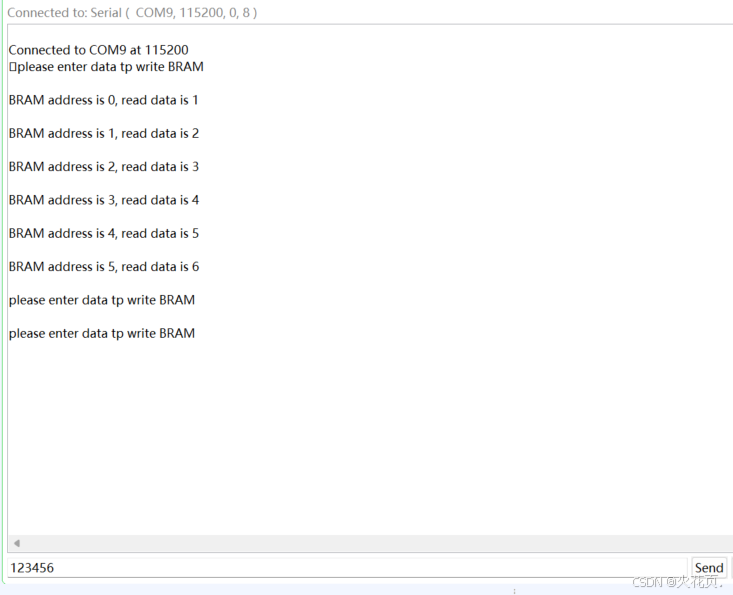

5.创建vitis工程并执行

编译最新的bd文件并生成wrapper然后重新生成bit流导出xsa文件

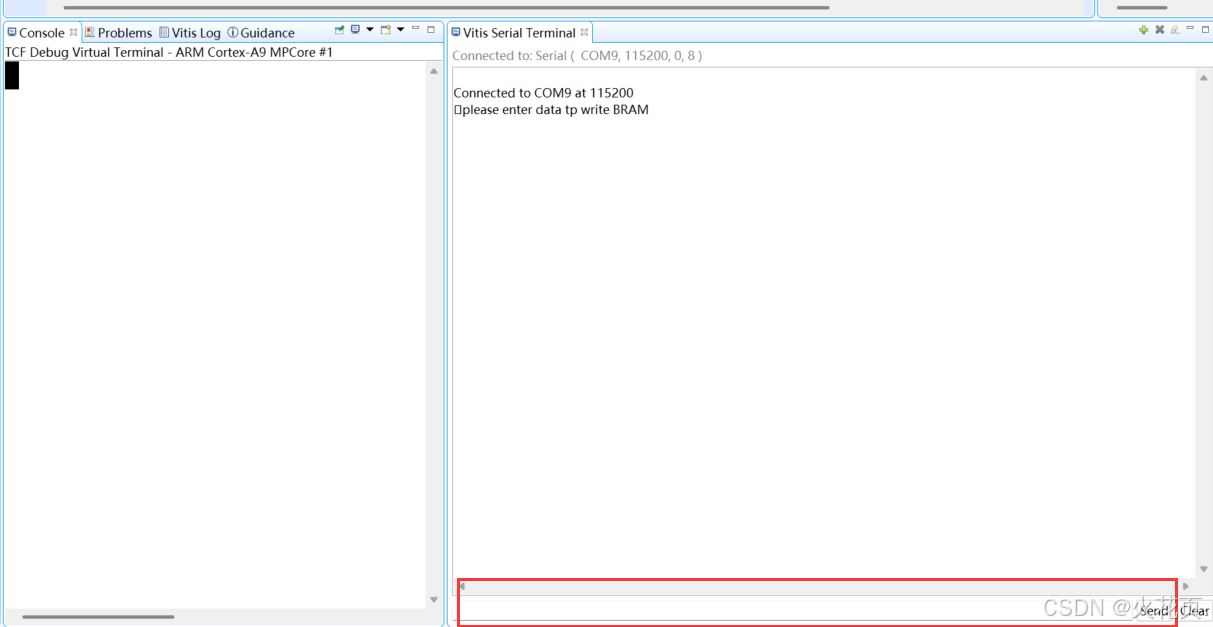

打开vitis创建工程及main.c

c 复制代码

#include "xil_printf.h"
#include "stdio.h"
#include "xbram.h"
#include "xparameters.h"
#include "pl_bram_rd.h"

#define START_ADDR 0 //BRAM起始地址
#define BRAM_DATA_BYTE 4 //BRAM数据的字节宽度
#define PL_BRAM_BASE XPAR_PL_BRAM_RD_0_S00_AXI_BASEADDR //PL_BRAM_RD_IP核的基地址
#define PL_BRAM_START 		PL_BRAM_RD_S00_AXI_SLV_REG0_OFFSET //PL_BRAM_RD_IP核的读开始寄存器
#define PL_BRAM_START_ADDR 	PL_BRAM_RD_S00_AXI_SLV_REG1_OFFSET //PL_BRAM_RD_IP核的读起始地址的寄存器
#define PL_BRAM_LEN 		PL_BRAM_RD_S00_AXI_SLV_REG2_OFFSET //PL_BRAM_RD_IP核的读长度寄存器

void str_wr_bram(void);
void pl_bram_rd_cfg(void);
void str_rd_bram(void);

char ch_data[1024];
int ch_data_len;
int main(void)
{
	while(1)
	{
		printf("please enter data tp write BRAM\r\n");
		scanf("%1024s", ch_data); //接收用户输入的字符串
		ch_data_len = strlen(ch_data); //计算字符串的长度

		str_wr_bram(); //将用户输入的字符串写入BRAM
		pl_bram_rd_cfg(); //配置PL_BRAM
		str_rd_bram(); //从BRAM中读出数据
	}
}

//将用户输入的字符串写入BRAM
void str_wr_bram(void)
{
	int i = 0;
	int wr_cnt = 0;
	for(i = START_ADDR * BRAM_DATA_BYTE; i < (START_ADDR + ch_data_len) * BRAM_DATA_BYTE;
			i = i + 4)
	{
		XBram_WriteReg(XPAR_BRAM_0_BASEADDR, i, ch_data[wr_cnt]);
		wr_cnt++;
	}
}

void pl_bram_rd_cfg(void)
{
	//配置读起始地址
	PL_BRAM_RD_mWriteReg(PL_BRAM_BASE, PL_BRAM_START_ADDR, START_ADDR * BRAM_DATA_BYTE);
	//配置读长度
	PL_BRAM_RD_mWriteReg(PL_BRAM_BASE, PL_BRAM_LEN, ch_data_len * BRAM_DATA_BYTE);
	//开始读
	PL_BRAM_RD_mWriteReg(PL_BRAM_BASE, PL_BRAM_START, 1);
	PL_BRAM_RD_mWriteReg(PL_BRAM_BASE, PL_BRAM_START, 0);

}

//从BRAM中读出数据
void str_rd_bram(void)
{
	int i = 0;
	int read_data;
	for(i = START_ADDR * BRAM_DATA_BYTE; i < (START_ADDR + ch_data_len) * BRAM_DATA_BYTE;
			i = i + 4)
	{
		read_data = XBram_ReadReg(XPAR_BRAM_0_BASEADDR, i);
		printf("BRAM address is %d, read data is %c\r\n", i/4, read_data);
	}
}
