Kubernetes 的 Web UI 仪表板部署以及使用

前言

Kubernetes 仪表盘为集群提供了基于网页的用户界面。人们可以使用该仪表盘在集群上部署应用程序，也可以对集群中已有的应用程序进行故障排查。此外，该仪表盘还能让人深入了解集群中的资源情况。它由 Kubernetes 官方提供，人们能够通过它创建、修改、更新以及删除 Kubernetes 对象。

在本文中，我们将安装 Kubernetes 官方提供的仪表盘，并设置一个服务账号来访问它。在继续阅读本文前，假定你已经熟悉 Kubernetes 并且拥有一个 Kubernetes 集群。

接下来，我将一步一步教大家如何进行安装和部署！！

准备工作

服务器准备

必要前提：

一个充满求知欲的大脑。
一台 Linux 服务器（推荐腾讯云、阿里云或雨云等）。

我将以雨云为例，带大家创建一台自己的云服务器，以便学习本篇文章的内容。

注册链接： https://rainyun.ivwv.site

创建雨云服务器

以下步骤仅供参考，请根据实际需求选择配置。

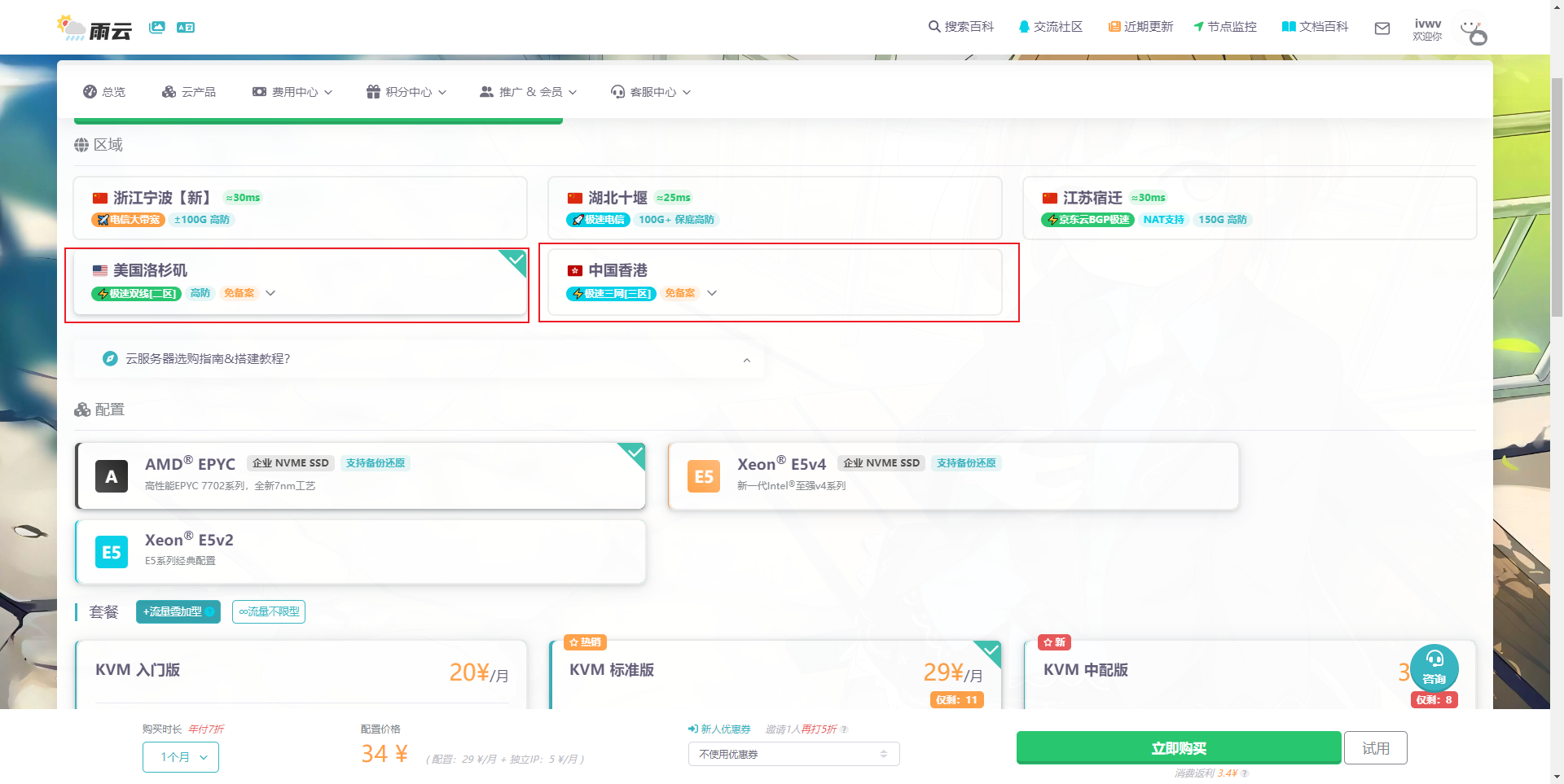

点击 云产品 → 云服务器 → 立即购买。
选择距离你较近的区域，以保证低延迟。

按照自己需求选择配置，选择Ubuntu 22.04 版本，按照自己需求是否预装Docker。
最后按照提示进行购买。
购买后等待机器部署完毕，点击刚刚创建好的服务器，进入管理面板，找到远程连接相关信息。

我们使用 PowerShell 进行 SSH 远程连接到服务器，Win+R 打开运行窗口，输入 powershell 后点击确定。

输入 ssh root@你的服务器IP 例如 ssh root@154.9.227.239 回车后，首次需要输入 yes，再次回车后即可登录服务器。

到此为止，我们的云服务器就远程连接上了。

开始部署

部署 Kubernetes 仪表盘

要部署 Kubernetes 仪表盘，我们可以从 Github 下载其对象文件。使用以下命令下载对象文件，该文件包含了命名空间（Namespace）、服务账号（ServiceAccount）、服务（Service）、密钥（Secret）、配置映射（ConfigMap）、角色（Role）、集群角色（ClusterRole）、角色绑定（RoleBinding）、集群角色绑定（ClusterRoleBinding）、部署（Deployment）以及服务等的定义。

重命名文件，并将服务类型更改为 NodePort，可参考以下截图。

bash 复制代码

vim kubernetes-dashboard-deployment.yml

内容：

yaml 复制代码

kind: Service
apiVersion: v1
metadata:
  labels:
    k8s-app: kubernetes-dashboard
  name: kubernetes-dashboard
  namespace: kubernetes-dashboard
spec:
  ports:
  - port: 443
    targetPort: 8443
  selector:
    k8s-app: kubernetes-dashboard
  type: NodePort

将服务类型更改为 NodePort 后，就可以创建负责部署 Kubernetes 仪表盘的所有对象了。

bash 复制代码

kubectl apply -f kubernetes-dashboard-deployment.yml

检查通过上述命令创建的部署（Deployment）、Pod 和服务（Service）情况。上述命令还会创建命名空间、服务账号、服务、密钥、配置映射、角色、集群角色、角色绑定、集群角色绑定、部署以及服务等。

bash 复制代码

kubectl get deployments -n kubernetes-dashboard
kubectl get svc
kubectl get pods
kubectl get pods -n kubernetes-dashboard
kubectl get svc -n kubernetes-dashboard

在上述截图中，可以看到类型为"NodePort"的 Kubernetes 仪表盘服务已经创建。这意味着仪表盘将可通过节点的任意 IP 地址以及 NodePort"32304"进行访问（在你的集群中，服务对应的端口可能有所不同）。

使用以下命令获取节点的 IP 地址，后续步骤中会用到这些 IP。

bash 复制代码

kubectl get nodes -o wide

设置用于访问 Kubernetes 仪表盘的服务账号

要访问 Kubernetes 仪表盘，你需要有一个令牌（token）。要创建令牌，首先需要创建一个服务账号。

创建一个新文件，并添加以下内容来创建服务账号。你也可以从我的Github仓库下载该对象文件。

bash 复制代码

vim admin-sa.yml
cat admin-sa.yml

yaml 复制代码

apiVersion: v1
kind: ServiceAccount
metadata:
  name: rahul-admin
  namespace: kube-system

有了对象文件后，执行以下命令来创建服务账号。

bash 复制代码

kubectl apply -f admin-sa.yml

现在需要将服务账号"rahul-admin"与集群角色"cluster-admin"相关联。创建一个包含以下内容的新文件来创建集群角色绑定（ClusterRoleBinding），或者点击此处从我的 Github 仓库下载对象文件。

bash 复制代码

vim admin-rbac.yml
cat admin-rbac.yml

yaml 复制代码

apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRoleBinding
metadata:
  name: rahul-admin
roleRef:
  apiGroup: rbac.authorization.k8s.io
  kind: ClusterRole
  name: cluster-admin
subjects:
  - kind: ServiceAccount
    name: rahul-admin
    namespace: kube-system

执行以下命令来创建"ClusterRoleBinding"。

bash 复制代码

kubectl apply -f admin-rbac.yml

现在，我们已经将"集群角色（ClusterRole）"------"cluster-admin"绑定到了"服务账号（ServiceAccount）"------"rahul-admin"上。

接下来就可以获取用于登录 Kubernetes 仪表盘的令牌了。要获取令牌，执行以下命令。

bash 复制代码

SA_NAME="rahul-admin"
kubectl -n kube-system describe secret $(kubectl -n kube-system get secret | grep ${SA_NAME} | awk '{print $1}')

在上述截图中，可以看到用于登录 Kubernetes 仪表盘的令牌。复制该令牌，然后通过"节点 IP:节点端口（NodeIP:NodePort）"访问仪表盘的 URL。

这里，节点 IP 是集群中任意节点的 IP 地址，节点端口是我们创建的服务的端口（本文示例中是 32304，你实际操作时端口可能不同）。

访问 Kubernetes 仪表盘

访问"节点 IP:节点端口"对应的 URL 后，会看到如下界面。在此界面中，选择"令牌（Token）"选项，输入在上一步获取的令牌，然后点击"登录（Sign in）"按钮。

成功登录后，应该会看到如下所示的 Kubernetes 仪表盘界面。

在屏幕顶部，甚至可以更改命名空间并查看其中的资源。现在你就可以尽情探索 Kubernetes 仪表盘了。

结论

在本文中，我们在集群中部署了拥有仪表盘所需的所有 Kubernetes 对象。我们创建了服务账号和集群角色绑定，以此获取访问 Kubernetes 仪表盘的令牌，因为该仪表盘不能直接访问。这个仪表盘可以帮助你了解集群情况，并查看集群中包含的所有对象。
