Unity编辑器功能及拓展(2) —Gizmos编辑器绘制功能

Unity中的Gizmos 功能是用于在场景视图中绘制辅助图形或图标的工具，帮助开发者在编辑模式下直观调试和可视化游戏对象的位置、范围、方向等信息。

一.定义概述

Gizomsd 概述

Gizoms是Unity提供的一个API，或者叫做一个工具类，包含一系列静态方法。

既然提到Gizoms不得不提到OnDrawGizmosxxx 系列函数。命名相近需要区分一下。

OnDrawGizmosxxx 概述

包含OnDrawGizmos( )和OnDrawGizmoselected( ),它们是Unity的MonoBehaviour中的生命周期函数，作为绘制Gizmos的入口点，开发者需要再此方法内调用Gizmos的绘制函数，定义需要的图形

OnDrawGizmosxxx是定义何时绘制 和如何触发 的入口方法，而Gizmos是提供具体绘制能力的工具类。

二.Gizmos的核心功能

1.调试可视化

无需运行游戏，直接在场景视图中显示自定义图形。

常用函数

DrawLine：绘制直线

DrawSphere：绘制球体

DrawFrustum：绘制视椎体

DrawWireCube：绘制空心立方

属性控制

Gizmos.color:后续绘制颜色

Gizmos.matrix:基于对象坐标系绘制

示例代码

cs 复制代码

    private void OnDrawGizmos()
    {
        Gizmos.color = Color.blue;
        Gizmos.matrix=transform.localToWorldMatrix;
        Gizmos.DrawCube(Vector3.forward,Vector3.one*0.5f);
        Gizmos.matrix = Matrix4x4.identity;
    }

示例效果

基于物体自身坐标系的forward方向渲染立方体

开关控制

场景视图中的Gizmos菜单可全局启用或禁用Gizmos显示

下拉Gizmos菜单中且可以控制所有目标脚本内及其他的Gizmos绘制显示

2.图标标记

DrawIcon（）可绘制icon或Tex，便于显示定位。

示例代码：

cs 复制代码

 private void OnDrawGizmos()
 {
     Gizmos.DrawIcon(transform.position, "tree.jpg");
 }

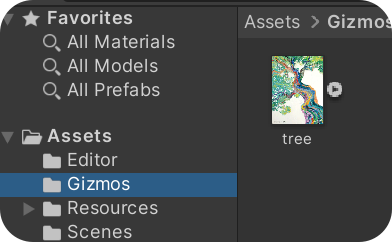

DrawIcon( )第二个输入参数string name 表示位于Assets/Gizmos路径下的资源名称。

经过多次实验，我认为需要带上资源的图片格式后缀(如jpg，png)。

实验结果：

三.Gizmos的相关应用

1.逻辑/碰撞检测可视化

在制作像平台游戏中的敌人AI时，我们经常需要多重射线和碰撞盒进行检测判断，此时可视化检测范围是较为重要的可提高效率的手段。

例如我们需要绘制一条竖直的射线来检测玩家是否到达地面。

或者敌人需要对面前一定距离或区域进行检测，查看是否看到了玩家进入追击状态等。

这里拿我以前的一个小项目举例：

敌人身上的白色圆形可视化区域是来检测是否可以进行攻击，白色的短直线用来可视化检测前方是否是地面边缘。

2.自定义图形绘制(仅场景视图)

我分别在四个空物体上挂载测试脚本，并在场景中绘制了四个空心立方体。

示例代码

cs 复制代码

  //每帧在Scene内绘制
  void OnDrawGizmos()
  {
      Gizmos.color = Color.cyan;//绘制青色空心立方体
      Gizmos.DrawWireCube(transform.position, Vector3.one * 0.5f);
  }

实验结果

接着我们来实现一个小功能：在场景视图内，当我们选择一个游戏物体时，渲染一条自原点与该游戏物体的连线。

这里我写一个专门用于编辑器下的功能脚本，在Editor文件夹下新建脚本。

示例代码

cs 复制代码

using UnityEditor;
using UnityEngine;

public class GizmosEditor
{
    //挂载目标脚本的对象被选中且激活状态下绘制
    [DrawGizmo(GizmoType.Active | GizmoType.Selected)]
    static void CustomOnDrawGizmos(GizmosText traget, GizmoType type)
    {
        //物体被选中时将会显示自身至原点的一条连线
        Gizmos.color = Color.blue;
        Gizmos.DrawLine(Vector3.zero, traget.transform.position);
    }
}

实验效果

接着我想加工一下这四个立方体，当我选中一个立方体时，该立方体会更复杂一些。

另外需要注意的是：

OnDrawGizmos（）//在Scene视图内每帧绘制

OnDrawGizmosSelected() //选中该脚本挂载对象时每帧在Scene内绘制

为减少不必要的性能消耗，我们可以使用一个bool变量来决定如何渲染。

这里我采用了一个bool变量来控制立方体是否在选中时绘制图形。

示例代码

cs 复制代码

using UnityEngine;

public class GizmosText : MonoBehaviour
{
    [Header("仅在被选中时绘制")]
    public bool isOnSelectedCanDraw = true;
    //每帧在Scene内绘制
    void OnDrawGizmos()
    {
        Gizmos.color = Color.cyan;
        Gizmos.DrawWireCube(transform.position, Vector3.one * 0.5f);
        if (!isOnSelectedCanDraw)
           DrawMyCube();
    }
    //选中该脚本挂载对象时每帧在Scene内绘制
    //只有选中该物体才会绘制
    private void OnDrawGizmosSelected()
    {
        if (isOnSelectedCanDraw)
            DrawMyCube();
    }

    void DrawMyCube()
    {
        Gizmos.color = Color.red;
        Gizmos.DrawCube(transform.position, Vector3.one * 0.4f);//绘制一个小实心立方体
        Gizmos.color = Color.yellow;
        Gizmos.DrawWireSphere(transform.position, 0.6f);//绘制一个空心黄球体
    }
}

实验结果

本篇完~
