中国邮政物流管理系统(Django+mysql)

中国邮政物流管理系统开发文档

1. 项目概述

1.1 项目简介

中国邮政物流管理系统是一个基于Django框架开发的Web应用，旨在提供全面的物流业务管理功能。该系统支持运单管理、车辆调度、物流跟踪、财务结算等核心业务流程，适用于邮政企业的物流业务管理场景。

1.2 项目背景

随着电子商务的快速发展，物流行业面临着巨大的机遇与挑战。中国邮政作为国家重要的物流服务提供商，需要一个现代化、高效的物流管理系统来提升运营效率，优化资源配置，提高客户满意度。本系统正是为满足这一需求而设计开发的。

1.3 系统目标

提供全面的运单管理功能，支持运单创建、跟踪、查询和统计
实现车辆调度和物流路径优化，提高物流效率
支持多部门协同工作，明确权责划分
提供客户管理和积分系统，提升客户忠诚度
提供财务管理功能，支持代收款、部门结算等业务
生成丰富的业务报表，支持决策分析

2. 系统架构

2.1 技术架构

本系统采用Python Django框架开发，采用MVC架构模式：

前端：HTML, CSS, JavaScript, Bootstrap, jQuery
后端：Python 3.x, Django
数据库：MySQL (Django ORM支持多种数据库)
开发环境：使用Django自带的开发服务器

2.2 系统架构图

复制代码

┌─────────────┐      ┌─────────────┐      ┌─────────────┐
│   浏览器    │ <--> │  Web服务器  │ <--> │ Django应用  │
│  (Browser)  │      │  (Nginx)    │      │ (uWSGI)     │
└─────────────┘      └─────────────┘      └─────┬───────┘
                                                 │
                                          ┌──────┴───────┐
                                          │   数据库     │
                                          │ (MySQL等)    │
                                          └──────────────┘

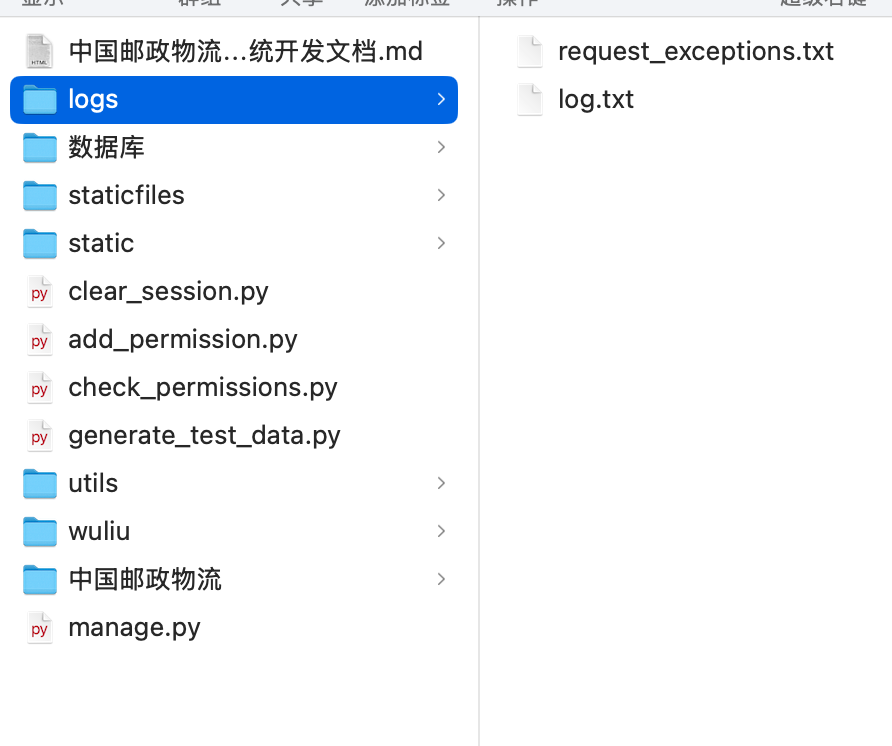

2.3 目录结构

项目主要目录结构：

复制代码

wuliu/                  # 应用主目录
├── migrations/         # 数据库迁移文件
├── templates/          # HTML模板文件
│   └── wuliu/          # 应用相关模板
│       ├── _js/        # JavaScript模板
│       ├── waybill/    # 运单相关模板
│       ├── transport_out/ # 发车管理模板
│       └── ...         # 其他功能模块模板
├── __init__.py         # 包初始化文件
├── admin.py            # Django管理后台配置
├── apps.py             # 应用配置
├── forms.py            # 表单定义
├── models.py           # 数据模型
├── urls.py             # URL路由配置
├── views.py            # 视图函数
├── apis.py             # API接口
└── common.py           # 公共工具函数

3. 数据库设计

3.1 数据库模型概览

系统使用了以下主要数据模型：

Settings - 系统全局设置
PermissionGroup - 权限组
Permission - 权限
Department - 部门
User - 用户
Customer - 客户
Waybill - 运单
Truck - 车辆
TransportOut - 发车/运输
WaybillRouting - 运单路由
DepartmentPayment - 部门支付
CargoPricePayment - 货物代收款
CustomerScoreLog - 客户积分记录

3.2 数据库关系图

复制代码

┌───────────┐     ┌───────────┐     ┌───────────┐
│ User      │     │ Department│     │ Permission│
└───────────┘     └───────────┘     └───────────┘
      │                 │                 │
      │                 │                 │
      v                 v                 v
┌───────────┐     ┌───────────┐     ┌───────────┐
│ Waybill   │<--->│TransportOut│     │PermissionGroup
└───────────┘     └───────────┘     └───────────┘
      │                 │
      │                 │
      v                 v
┌───────────┐     ┌───────────┐     ┌───────────┐
│WaybillRouting    │ Truck    │     │ Customer  │
└───────────┘     └───────────┘     └───────────┘
      │                                    │
      │                                    │
      v                                    v
┌───────────┐                       ┌───────────┐
│DepartmentPayment                  │CustomerScoreLog
└───────────┘                       └───────────┘
      │
      │
      v
┌───────────┐
│CargoPricePayment
└───────────┘

3.3 主要数据模型详解

3.3.1 Settings (全局设置)

python 复制代码

class Settings(models.Model):
    company_name = models.CharField("公司名称", max_length=32)
    handling_fee_ratio = models.FloatField("手续费比例(向上取整)", validators=[_validate_handling_fee_ratio, ])
    customer_score_ratio = models.FloatField("客户积分比例(向上取整)", validators=[_validate_customer_score_ratio, ])

3.3.2 Department (部门)

python 复制代码

class Department(models.Model):
    name = models.CharField("部门名称", max_length=32, unique=True)
    father_department = models.ForeignKey("self", verbose_name="上级部门", on_delete=models.SET_NULL, null=True, blank=True)
    unit_price = models.FloatField("单价 (元/千克/立方米)", validators=[MinValueValidator(0), ], db_index=True)
    enable_src = models.BooleanField("允许收货", default=False)
    enable_dst = models.BooleanField("允许到货", default=False)
    enable_cargo_price = models.BooleanField("允许代收", default=False)
    is_branch_group = models.BooleanField("分支机构分组", default=False)

3.3.3 User (用户)

python 复制代码

class User(models.Model):
    name = models.CharField("用户名", max_length=32, unique=True)
    password = models.CharField("密码", max_length=128)
    enabled = models.BooleanField("启用", default=True, db_index=True)
    administrator = models.BooleanField("管理员", default=False)
    department = models.ForeignKey(Department, verbose_name="所属部门", on_delete=models.PROTECT)
    create_time = models.DateTimeField("创建时间", auto_now_add=True)
    permission = models.ManyToManyField(Permission, verbose_name="权限")

    class Types(models.TextChoices):
        Administrator = "管理员"
        Company = "公司"
        Branch = "分支机构"
        GoodsYard = "货场"

3.3.4 Waybill (运单)

python 复制代码

class Waybill(models.Model):
    # 运单状态定义
    class Statuses(models.IntegerChoices):
        Created = 0, "已开票"
        Loaded = 1, "已配载"
        Departed = 2, "已发车"
        GoodsYardArrived = 3, "货场入库"
        GoodsYardLoaded = 4, "货场配载"
        GoodsYardDeparted = 5, "货场发车"
        Arrived = 6, "到站待提"
        SignedFor = 7, "客户签收"
        Returned = 8, "已退货"
        Dropped = 9, "已作废"

    # 运费类型定义
    class FeeTypes(models.IntegerChoices):
        SignFor = 0, "提付"
        Now = 1, "现付"
        Deduction = 2, "扣付"

    # 代收款状态定义
    class CargoPriceStatuses(models.IntegerChoices):
        No = 0, "无代收"
        NotPaid = 1, "未支付"
        Paid = 2, "已支付"

    create_time = models.DateTimeField("创建日期", auto_now_add=True, db_index=True)
    arrival_time = models.DateTimeField("到货日期", null=True, blank=True, db_index=True)
    sign_for_time = models.DateTimeField("提货日期", null=True, blank=True, db_index=True)

    # 发货和收货部门
    src_department = models.ForeignKey(Department, verbose_name="发货部门", on_delete=models.PROTECT, related_name="wb_src_department")
    dst_department = models.ForeignKey(Department, verbose_name="到达部门", on_delete=models.PROTECT, related_name="wb_dst_department")

    # 发货和收货客户信息
    src_customer = models.ForeignKey(Customer, verbose_name="发货客户", null=True, blank=True, on_delete=models.SET_NULL, related_name="src_customer")
    src_customer_name = models.CharField("发货人", max_length=32)
    src_customer_phone = models.CharField("发货人电话", max_length=16)
    src_customer_credential_num = models.CharField("发货人身份证号码", max_length=32, blank=True)
    src_customer_address = models.CharField("发货人地址", max_length=64, blank=True)

    dst_customer = models.ForeignKey(Customer, verbose_name="收货客户", null=True, blank=True, on_delete=models.SET_NULL, related_name="dst_customer")
    dst_customer_name = models.CharField("收货人", max_length=32)
    dst_customer_phone = models.CharField("收货人电话", max_length=16)
    dst_customer_credential_num = models.CharField("收货人身份证号码", max_length=32, blank=True)
    dst_customer_address = models.CharField("收货人地址", max_length=64, blank=True)

    # 货物信息
    cargo_name = models.CharField("货物名称", max_length=16)
    cargo_num = models.PositiveIntegerField("件数", validators=[MinValueValidator(1), ])
    cargo_volume = models.FloatField("体积", validators=[MinValueValidator(0.01), ])
    cargo_weight = models.FloatField("重量", validators=[MinValueValidator(0.1), ])
    cargo_price = models.PositiveIntegerField("货款", default=0)
    cargo_handling_fee = models.PositiveIntegerField("手续费", default=0)

    # 运费信息
    fee = models.PositiveIntegerField("运费", validators=[MinValueValidator(1), ])
    fee_type = models.SmallIntegerField("运费类型", choices=FeeTypes.choices, db_index=True)

    # 备注信息
    customer_remark = models.CharField("客户备注", max_length=64, blank=True)
    company_remark = models.CharField("公司备注", max_length=64, blank=True)

    # 签收信息
    sign_for_customer_name = models.CharField("签收人", max_length=32, blank=True)
    sign_for_customer_credential_num = models.CharField("签收人身份证号码", max_length=32, blank=True)

    # 状态信息
    status = models.SmallIntegerField("状态", default=Statuses.Created.value, choices=Statuses.choices, db_index=True)
    drop_reason = models.CharField("作废原因", max_length=64, blank=True)

    # 退货和代收款关联
    return_waybill = models.OneToOneField("self", verbose_name="退货原运单", on_delete=models.SET_NULL, null=True, blank=True)
    cargo_price_payment = models.ForeignKey(CargoPricePayment, verbose_name="代收款转账单", on_delete=models.SET_NULL, null=True, blank=True)
    cargo_price_status = models.SmallIntegerField("代收款状态", choices=CargoPriceStatuses.choices, db_index=True)

3.3.5 TransportOut (发车/运输)

python 复制代码

class TransportOut(models.Model):
    class Statuses(models.IntegerChoices):
        Ready = 0, "货物配载"
        OnTheWay = 1, "车次在途"
        Arrived = 2, "车次到车"

    truck = models.ForeignKey(Truck, verbose_name="车辆", on_delete=models.PROTECT)
    driver_name = models.CharField("驾驶员姓名", max_length=32)
    driver_phone = models.CharField("驾驶员电话号码", max_length=16)
    create_time = models.DateTimeField("创建时间", auto_now_add=True, db_index=True)
    start_time = models.DateTimeField("发车时间", null=True, db_index=True)
    end_time = models.DateTimeField("到达时间", null=True)
    src_department = models.ForeignKey(Department, verbose_name="发车部门", on_delete=models.PROTECT, related_name="tn_src_department")
    dst_department = models.ForeignKey(Department, verbose_name="到达部门", on_delete=models.PROTECT, related_name="tn_dst_department")
    waybills = models.ManyToManyField(Waybill, verbose_name="配载运单")
    status = models.SmallIntegerField("状态", choices=Statuses.choices, default=Statuses.Ready.value, db_index=True)

4. 功能模块

4.1 用户管理

4.1.1 用户登录/注册

支持用户注册，可选择所属部门和是否为管理员
用户登录验证，支持会话管理
密码修改功能

4.1.2 权限管理

管理员可为用户分配权限
权限按功能模块分组
支持批量编辑用户权限

4.2 运单管理

4.2.1 运单创建与编辑

支持创建新运单，自动计算运费
编辑已创建但未发车的运单
运单详情查看
运单检索和筛选

4.2.2 运单状态管理

支持运单作废操作
支持运单退货处理
运单状态跟踪和历史记录

4.3 物流运输管理

4.3.1 发车管理

创建发车单，选择车辆和配载运单
编辑未发车的发车单
确认发车操作
查询发车记录

4.3.2 到货管理

确认车次到达
查询待到货的车次
自动更新运单状态

4.3.3 签收管理

客户签收确认
签收记录查询
自动更新运单状态为"客户签收"

4.4 财务管理

4.4.1 部门结算

创建部门回款单
部门回款状态跟踪
审核、回款和结算流程

4.4.2 代收款管理

创建代收款转账单
代收款审核和支付流程
代收款状态跟踪

4.4.3 客户积分管理

客户积分自动计算
手动调整客户积分
积分变更记录查询

4.5 报表统计

系统提供多种报表功能：

发货部门运单报表
库存运单报表
到货部门运单报表
到站库存运单报表
签收运单报表

4.6 数据可视化

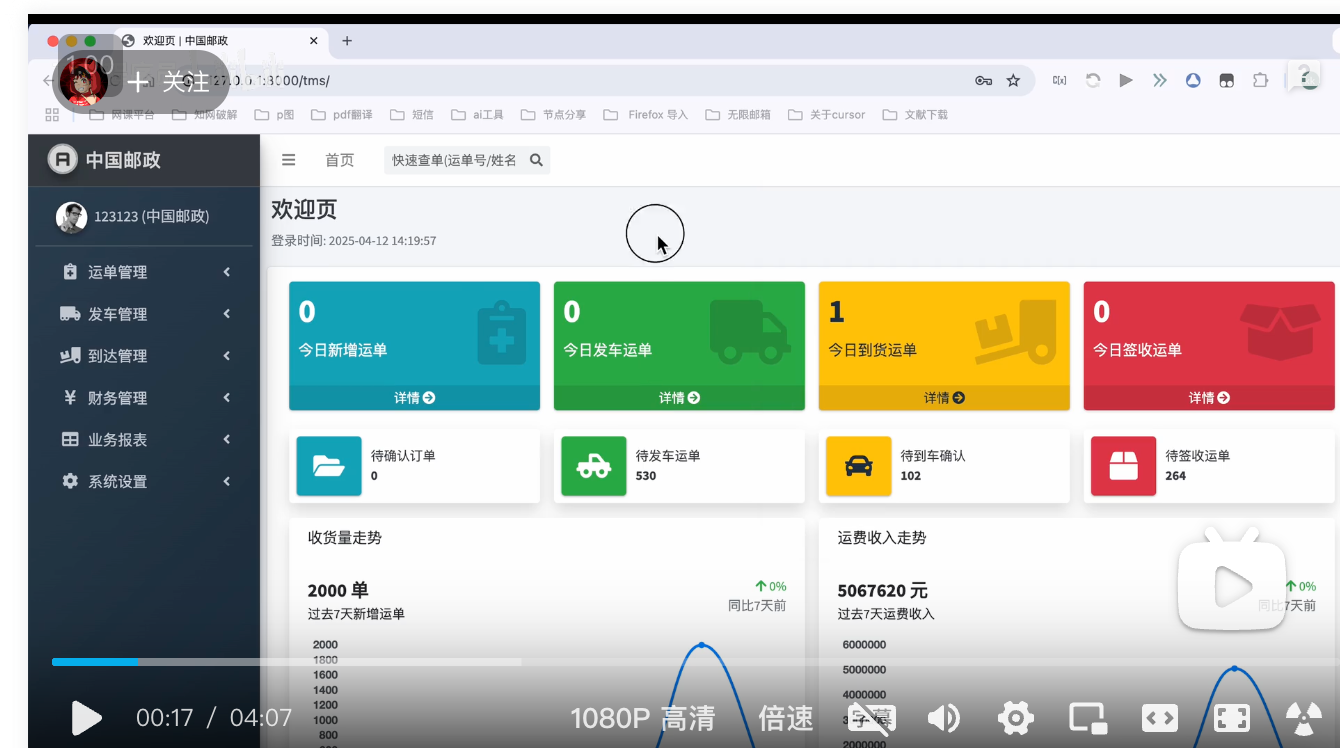

系统首页提供多种数据可视化图表：

运单数量和运费趋势图
热门运输路线地图
货物类型统计
运单状态分布
客户统计分析
按小时创建运单统计

5. 部署指南

5.1 开发环境部署

安装Python 3.x和pip

安装依赖包：

复制代码

pip install django django-crispy-forms pillow

初始化数据库：

复制代码

python manage.py makemigrations
python manage.py migrate

创建超级用户：
复制代码
```
python manage.py createsuperuser
```
启动开发服务器：
复制代码
```
python manage.py runserver
```

5.2 生产环境部署

5.2.1 Linux服务器部署

安装必要的系统包：

复制代码

apt-get update
apt-get install python3 python3-pip nginx supervisor

安装Python依赖：

复制代码

pip3 install django gunicorn django-crispy-forms pillow

配置Nginx：

nginx 复制代码

server {
    listen 80;
    server_name your_domain.com;

    location /static/ {
        alias /path/to/your/static/files/;
    }

    location /media/ {
        alias /path/to/your/media/files/;
    }

    location / {
        proxy_pass http://127.0.0.1:8000;
        proxy_set_header Host $host;
        proxy_set_header X-Real-IP $remote_addr;
    }
}

配置Supervisor：

ini 复制代码

[program:wuliu]
command=/usr/local/bin/gunicorn project.wsgi:application -w 4 -b 127.0.0.1:8000
directory=/path/to/your/project
user=www-data
autostart=true
autorestart=true
redirect_stderr=true

收集静态文件：
复制代码
```
python manage.py collectstatic
```

启动服务：

复制代码

supervisorctl reread
supervisorctl update
supervisorctl start wuliu
service nginx restart

5.3 数据备份

定期备份数据库是确保系统数据安全的关键措施：

SQLite数据库备份：
复制代码
```
cp db.sqlite3 db.sqlite3.bak
```

MySQL数据库备份：

复制代码

mysqldump -u username -p database_name > backup.sql

PostgreSQL数据库备份：

复制代码

pg_dump -U username database_name > backup.sql

6. 系统特性与优势

全流程管理：覆盖从开票、装车、运输、到达、签收的全过程
多角色支持：适应管理员、公司职员、分支机构、货场等不同角色
权限精细控制：通过权限系统控制不同用户的操作权限
财务流程完整：支持运费结算、代收款管理、客户积分等财务功能
数据可视化：通过图表直观展示业务数据和统计信息
报表丰富：提供多种业务报表，便于管理决策

7. 未来扩展计划

移动端适配：开发响应式界面或专用APP，支持移动设备访问
客户自助服务：开发客户端，允许客户自助查询物流状态
路径优化算法：引入智能算法优化物流路径，降低运输成本
集成第三方物流API：与其他物流系统对接，实现信息互通
大数据分析：应用大数据技术分析物流数据，提供决策支持

8. 技术支持与维护

系统使用Django框架开发，维护和升级便捷
模块化设计便于功能扩展
完善的数据模型设计保证数据一致性和完整性
代码注释详细，便于后续开发人员理解和维护

测试数据账号密码如下:

用户名密码用户类型

csshd 666666 收货点

csfgs 666666 分公司（到货点）

kj_1 666666 会计（财务部）

zxg_1 666666 货物装卸工1（货台）

zxg_2 666666 货物装卸工2（货台）

123123 123123 管理员
