EPLAN 电气制图（十）：继电器控制回路绘制（下）放料、放灰

继电器控制回路绘制全攻略：从新建页面到电路完成的详细操作指南

在电气设计领域，继电器控制回路的绘制是一项基础且关键的技能。它直接关系到后续电气设备的安装、调试和运行。今天，我就来详细分享一下如何一步步完成继电器控制回路的绘制，从页面新建到最终的任务测评，每个环节都清晰呈现，无论是新手还是有一定经验的从业者，相信都能从中有所收获。

一、元件属性设置：打好绘制基础

在开始绘制电路之前，了解并设置好元件的属性是非常重要的一步，这能让后续的绘制工作更加规范和高效。

（一）元件标签

元件标签包含了丰富的信息，像显示设备标识符、完整设备标识符、连接点代号、连接点描述、技术参数、功能文本、铭牌文本、装配地点（描述性）、主功能、属性列表等。我们可以根据实际需求输入或设置相关信息。这里有个关键点需要注意，主功能只能有一个且包含部件选型，而辅助功能是没有部件选型的。

（二）显示标签

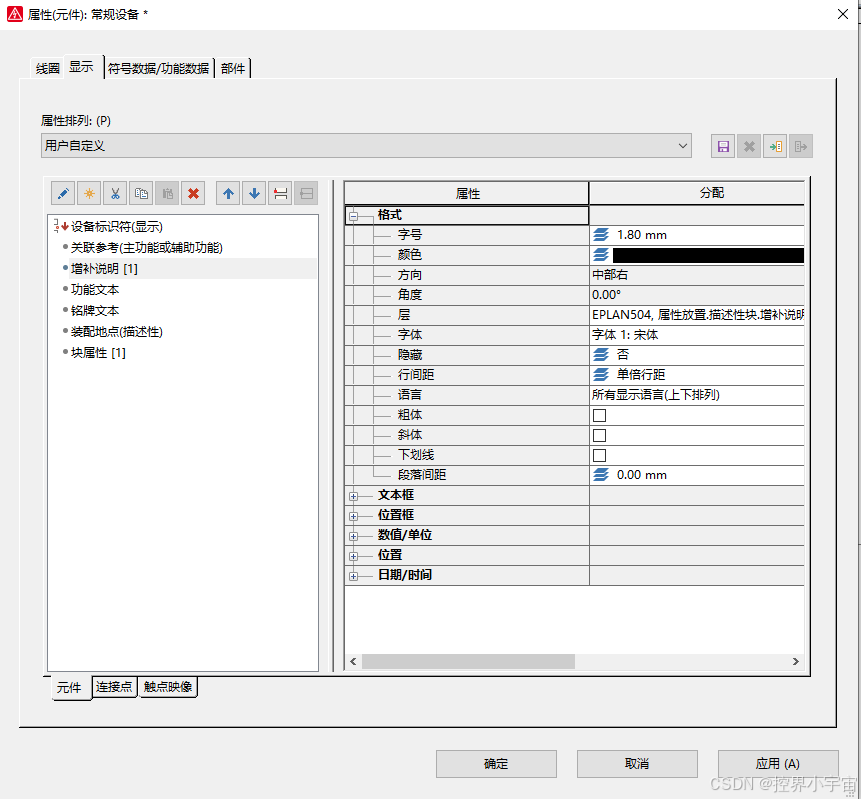

显示标签主要用于定义元件属性的显示对象与样式。其中 "属性排列" 有默认和自定义两种方式。默认情况下包含 8 种属性，自定义则可以根据需要新增或删除属性。我们还能对属性进行新建、删除、上移等操作，拆分后可以单独移动功能文本，并且能设置属性的格式、位置等，让元件属性的显示更符合我们的需求。

（三）符号数据 / 功能数据

"符号数据" 会显示符号库、编号 / 名称、变量等图形信息；"功能数据" 则显示类别、主功能、定义等逻辑信息。我们可以对这些信息进行编辑设置，确保元件的图形和逻辑信息准确无误。

（四）部件

"部件" 标签用于为元件进行部件选型，完成选型后元件就可以称为设备了，未选型时部件显示为空。在该标签中，我们可以设置部件编号、数量等信息，为后续的设备管理提供便利。

二、技能操作步骤：一步步完成电路绘制

（一）新建页

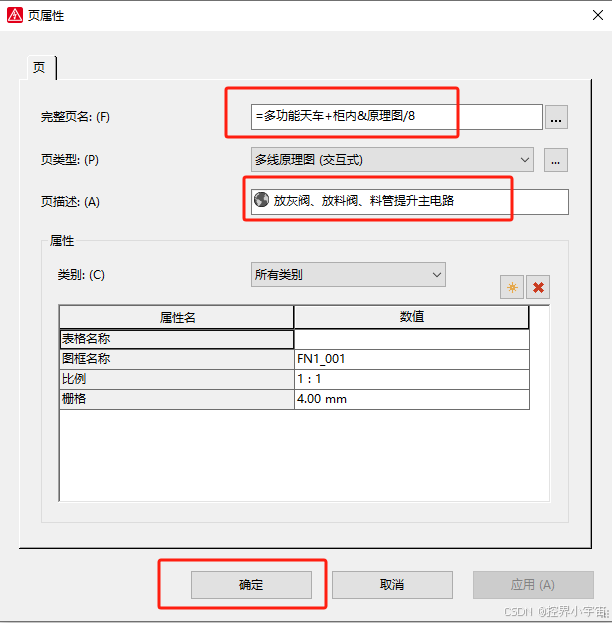

首先在 "页导航器" 中，选中 "原理图"，单击右键选择 "新建"，然后设置页名为 "=多功能天车+柜内&原理图/8"，页描述为 "放灰阀、放料阀、料管提升主电路"，最后单击 "确定"，这样就完成了页面的新建。这一步是整个绘制工作的起点，清晰的页面命名和描述能方便我们后续对图纸进行管理和查找。

（二）继电器、接触器插入

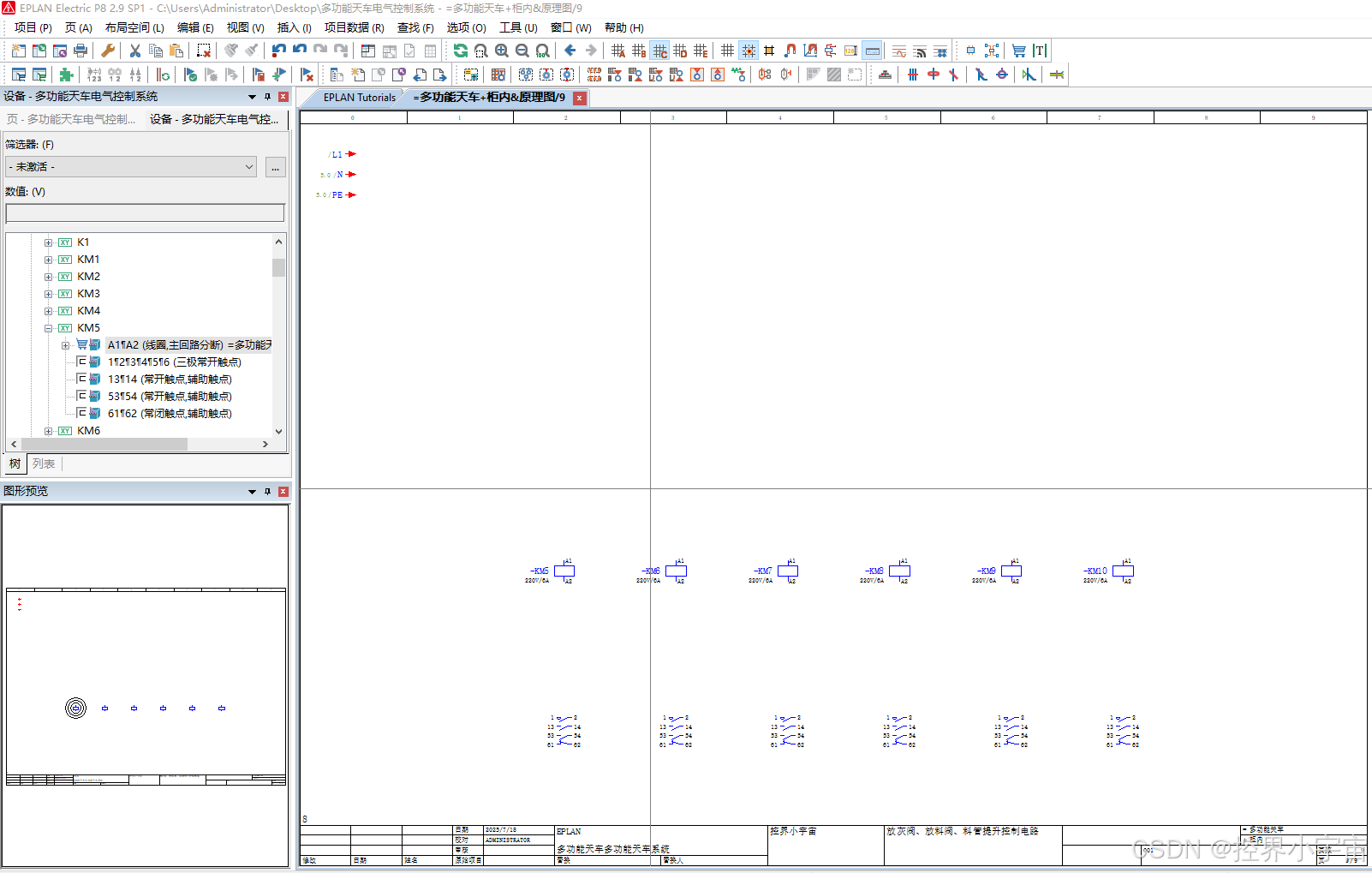

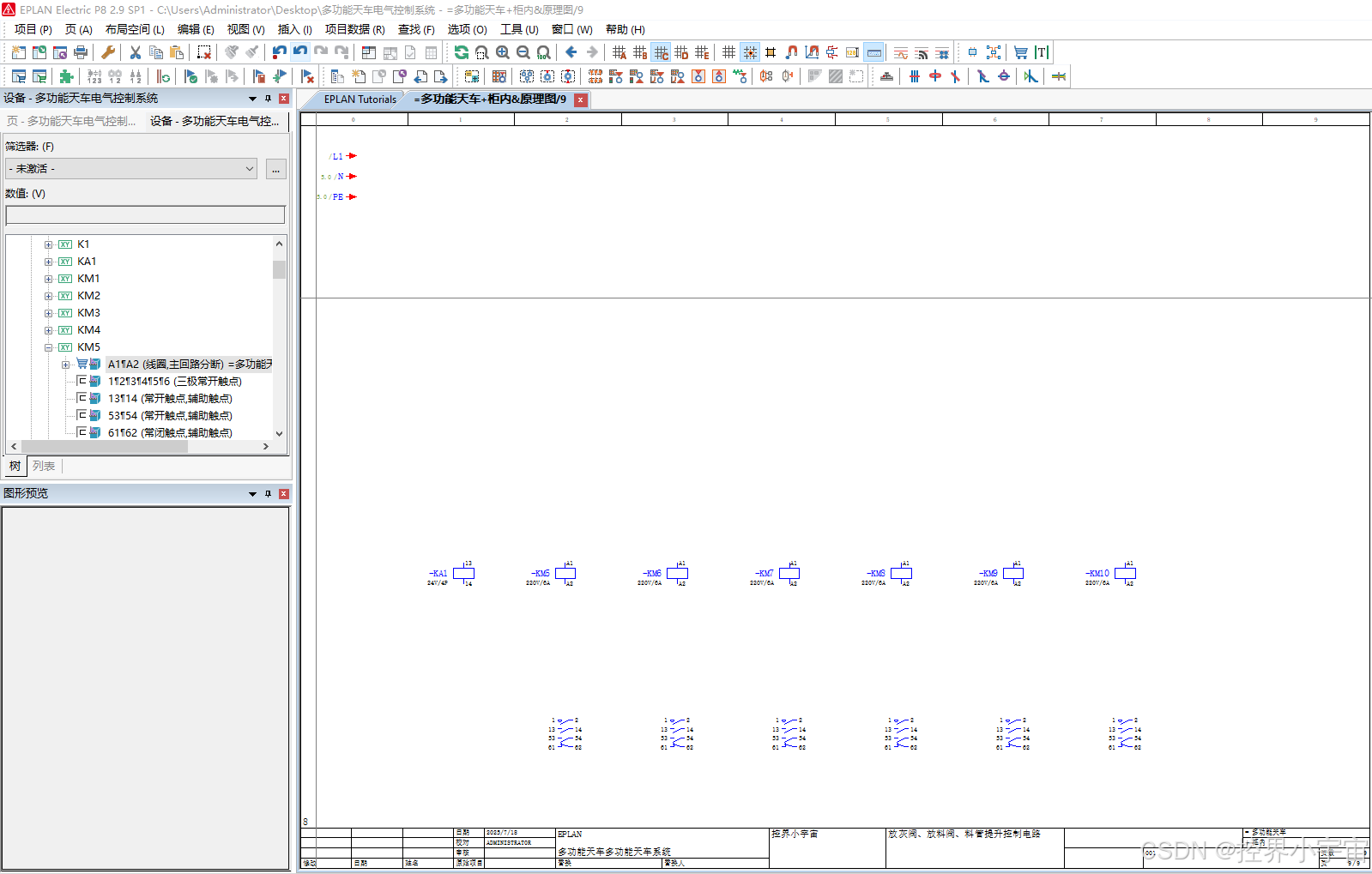

打开设备导航器，新建部件，添加交流接触器，展开 KM5 ，选中各自的 "A1¶A2"，右键选择 "放置"，在图纸合适位置放置交流接触器 KM5的线圈。

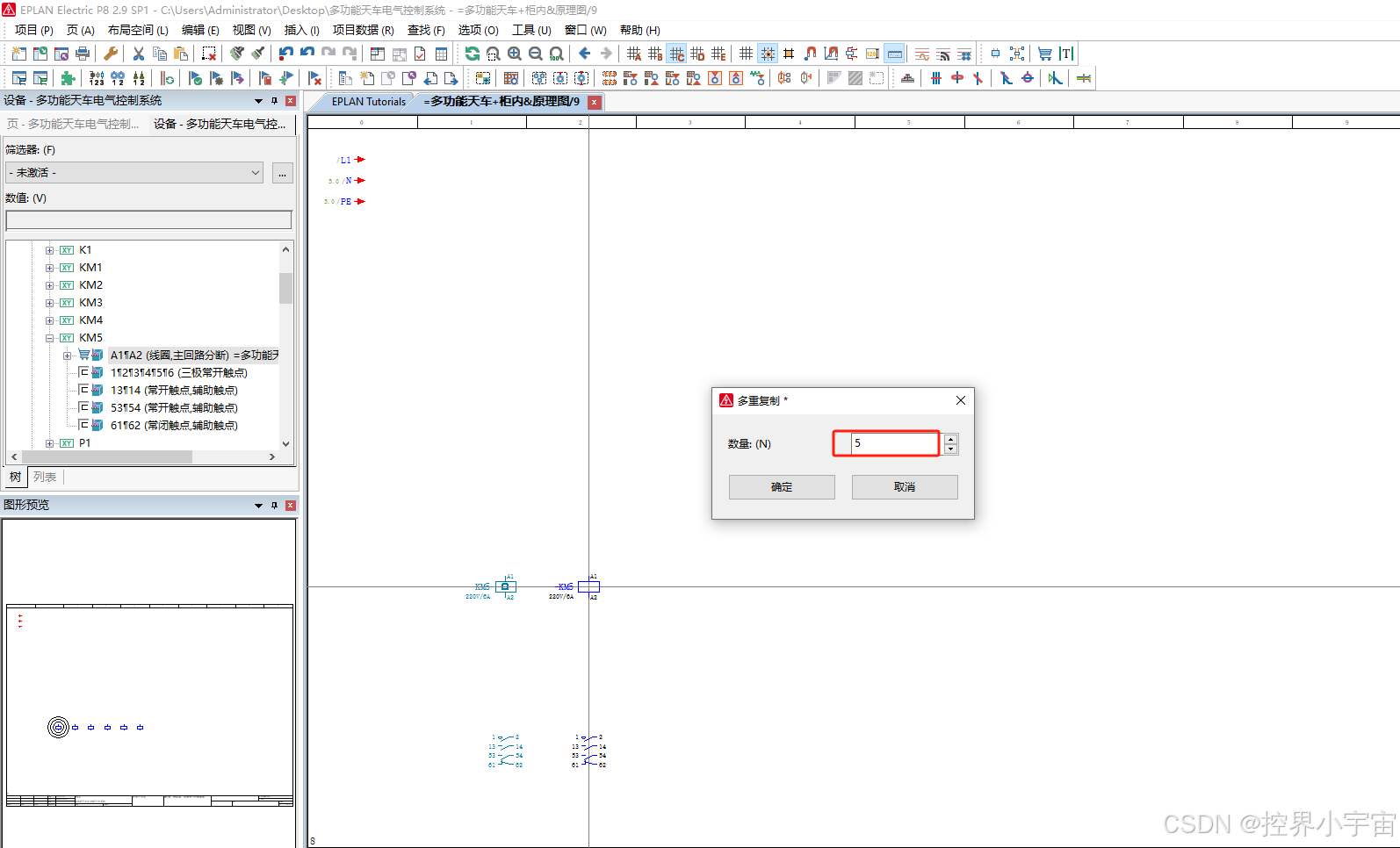

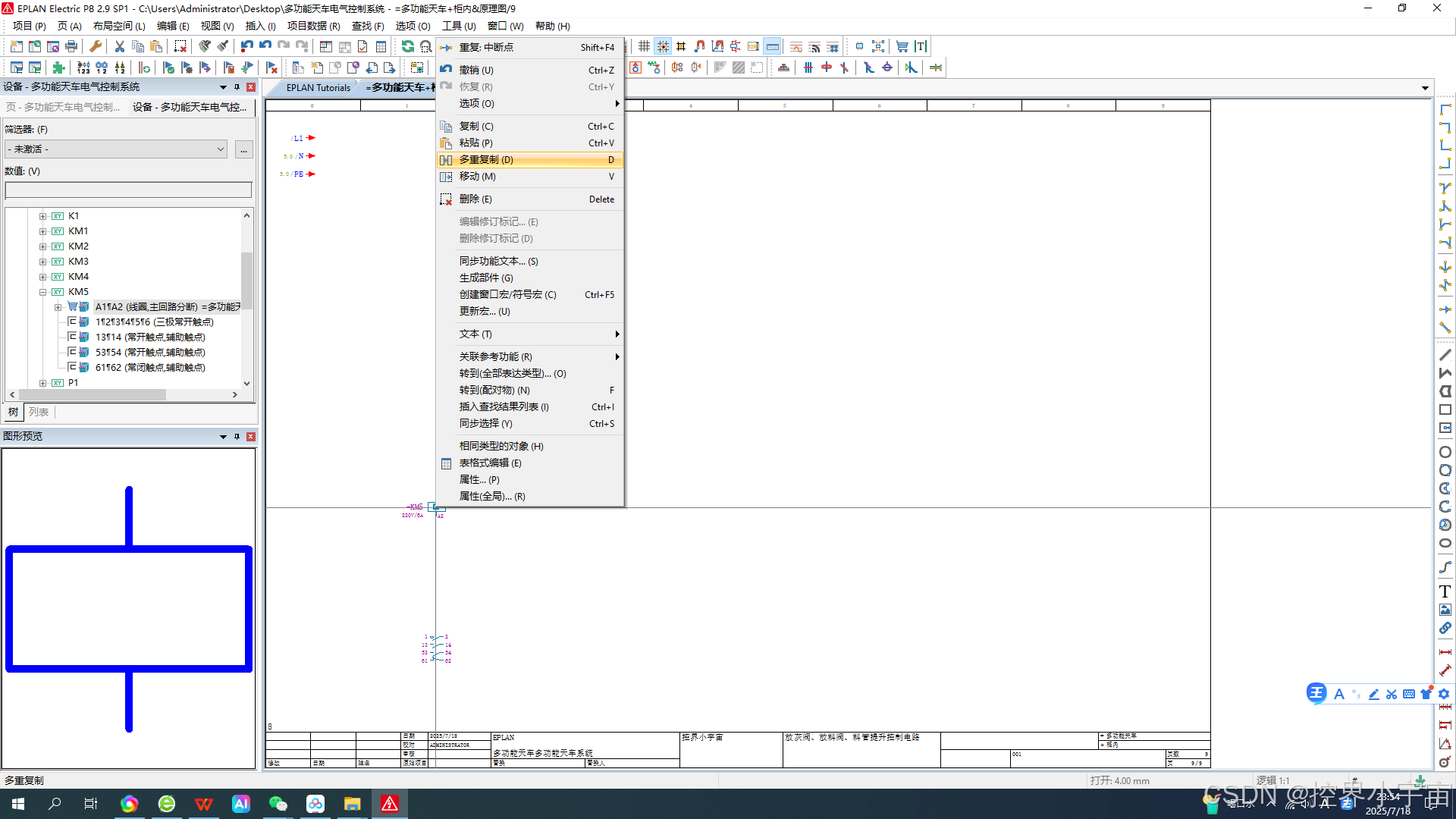

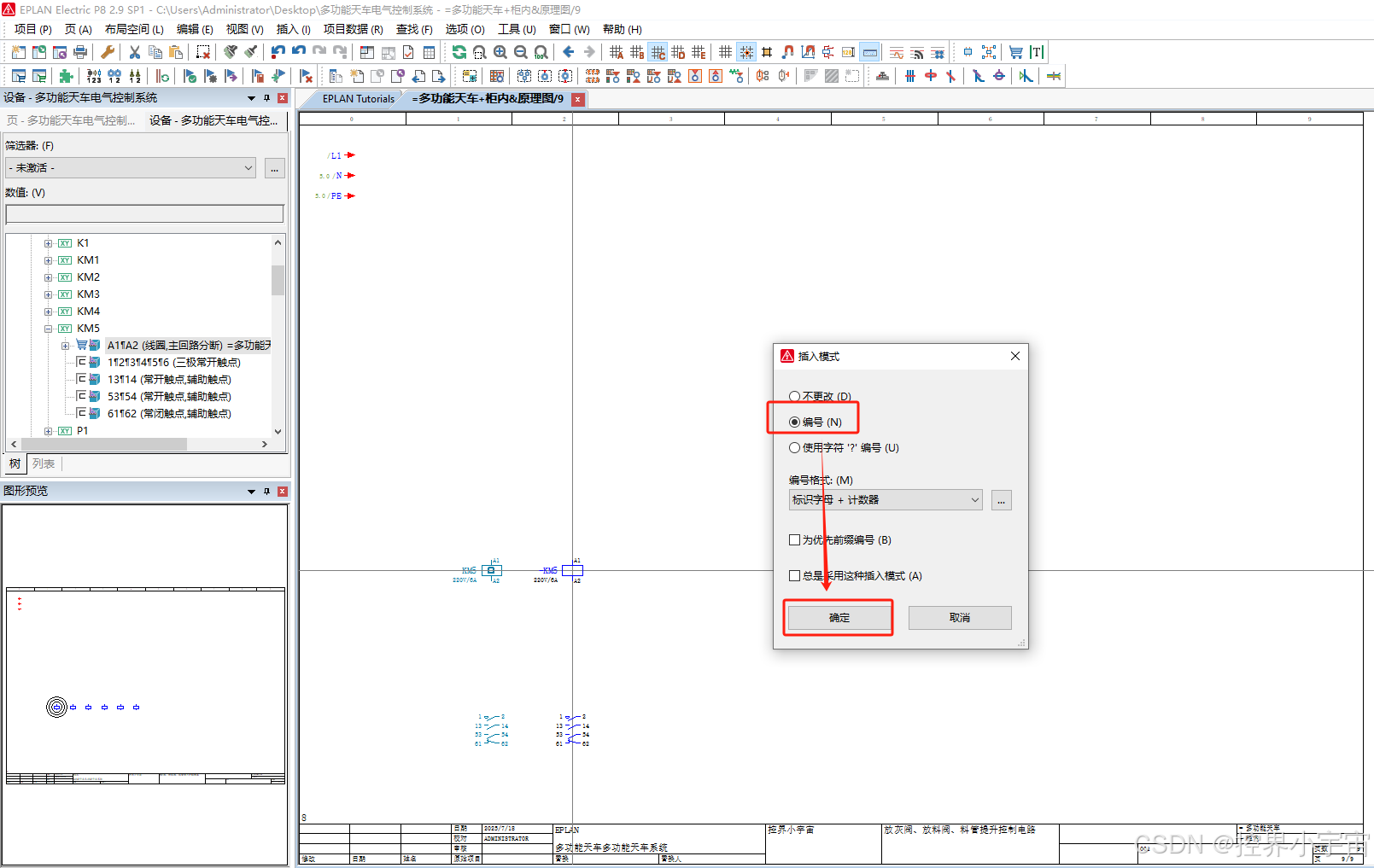

选中线圈 KM5，右键选择 "多重复制"，向外拖动设备，在合适位置单击，弹出 "多重复制" 窗口，设定数量为 5，这样就完成了 KM5-KM10 线圈的复制，大大提高了绘制效率。

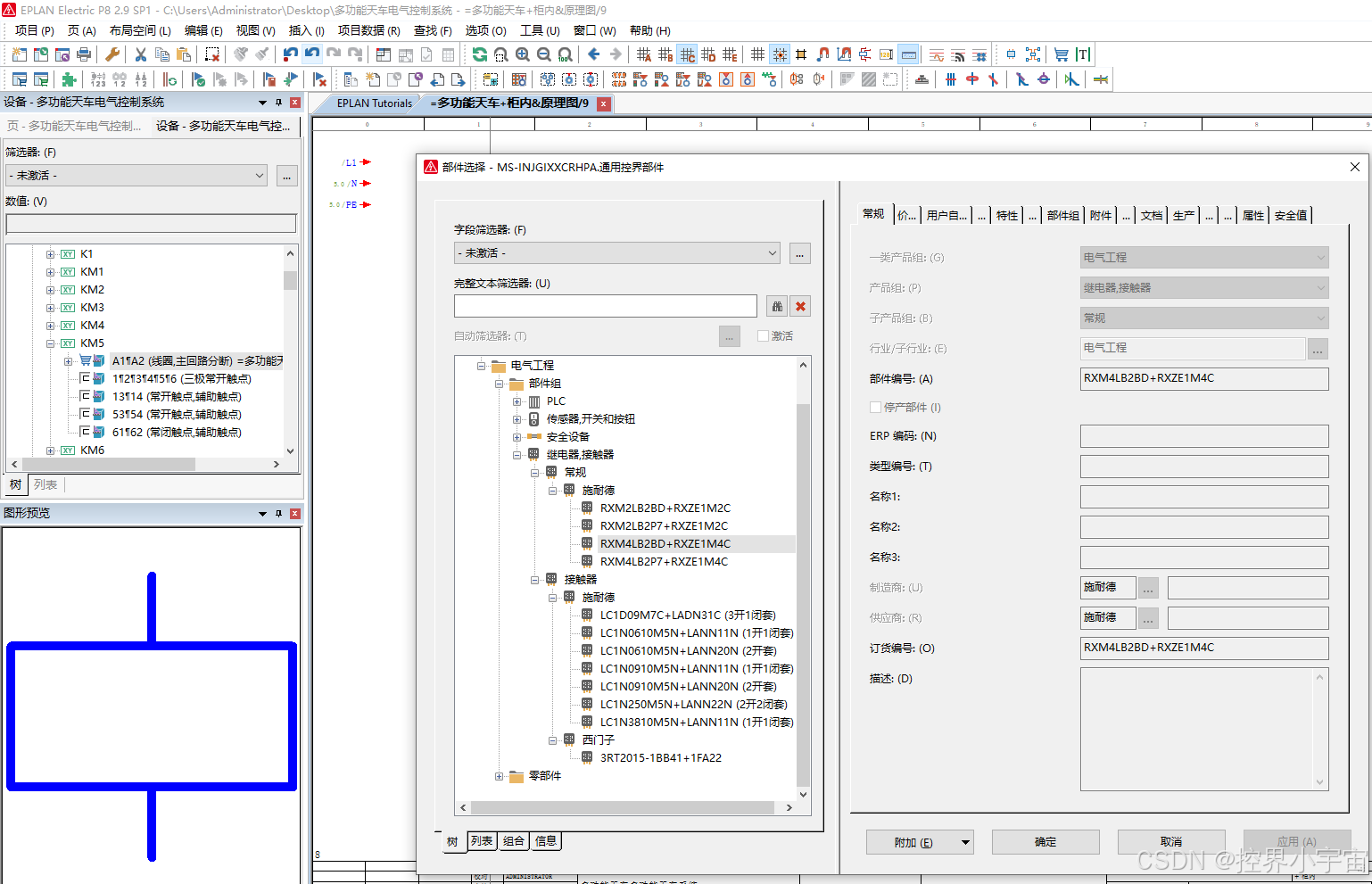

单击 "插入"→"设备"，选中 "继电器，接触器" 中的 "RXM4LB2BD+RXZE1M4C"，在图纸合适位置单击，插入接触器线圈，设置标识符为 "KA1"。

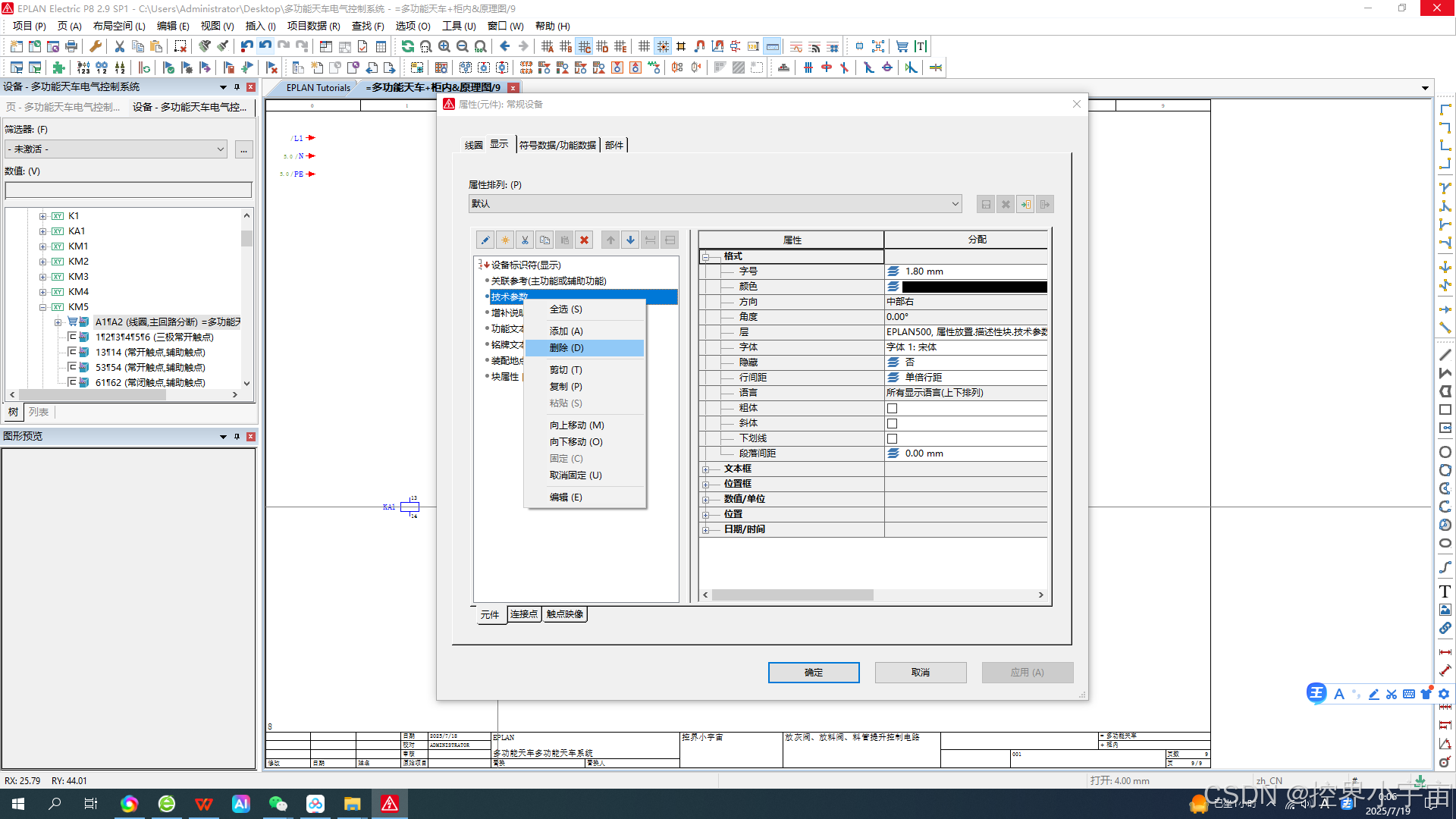

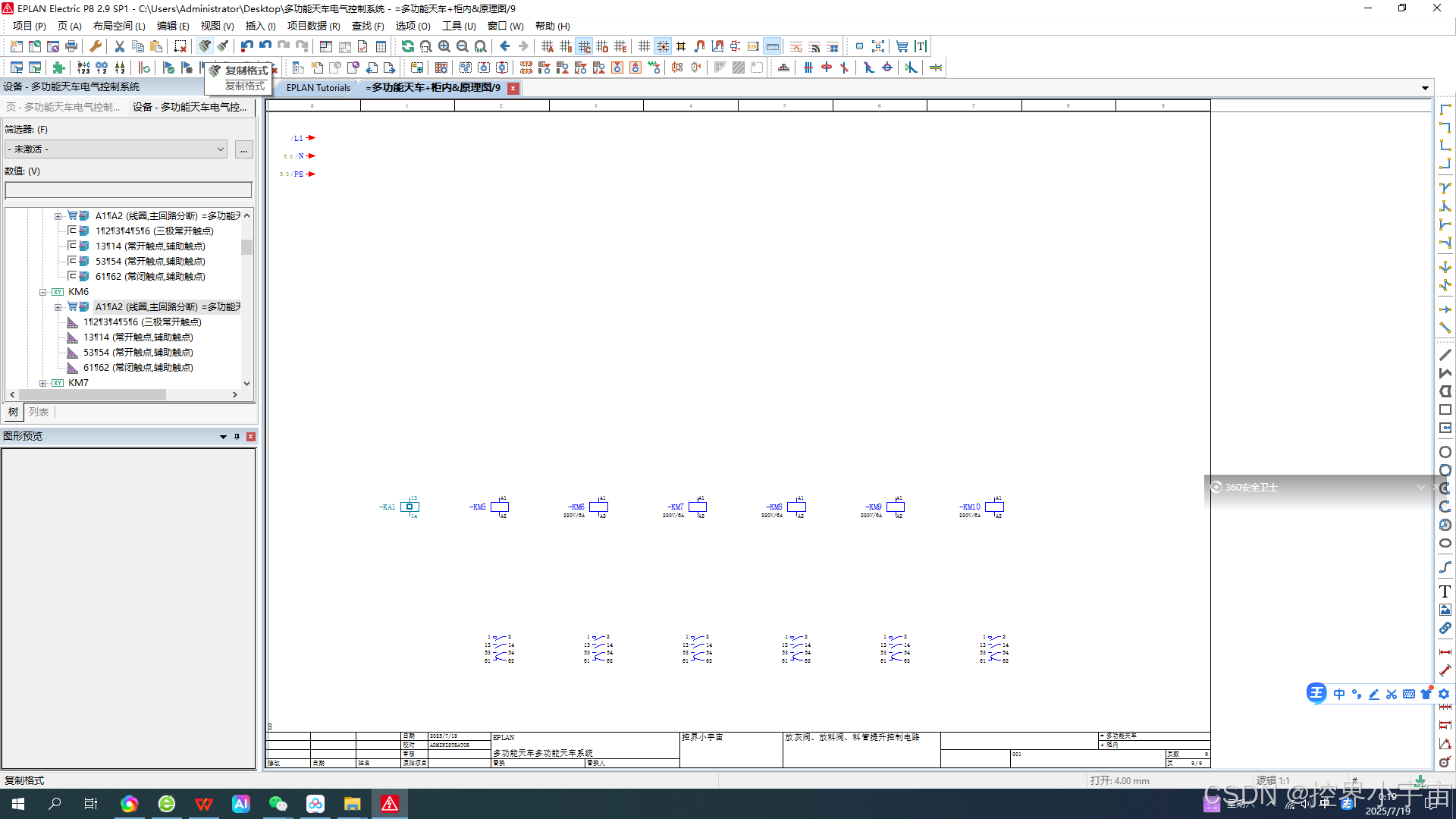

双击 "KA1"，选中 "显示" 选项卡，删除 "技术参数" 以隐藏不重要信息，再选中 KA 1单击 "复制格式"，选中 KM5-KM10 单击 "指定格式"，这样就完成了所有线圈技术参数的隐藏，让图纸更加简洁明了。

（三）放料阀电路绘制

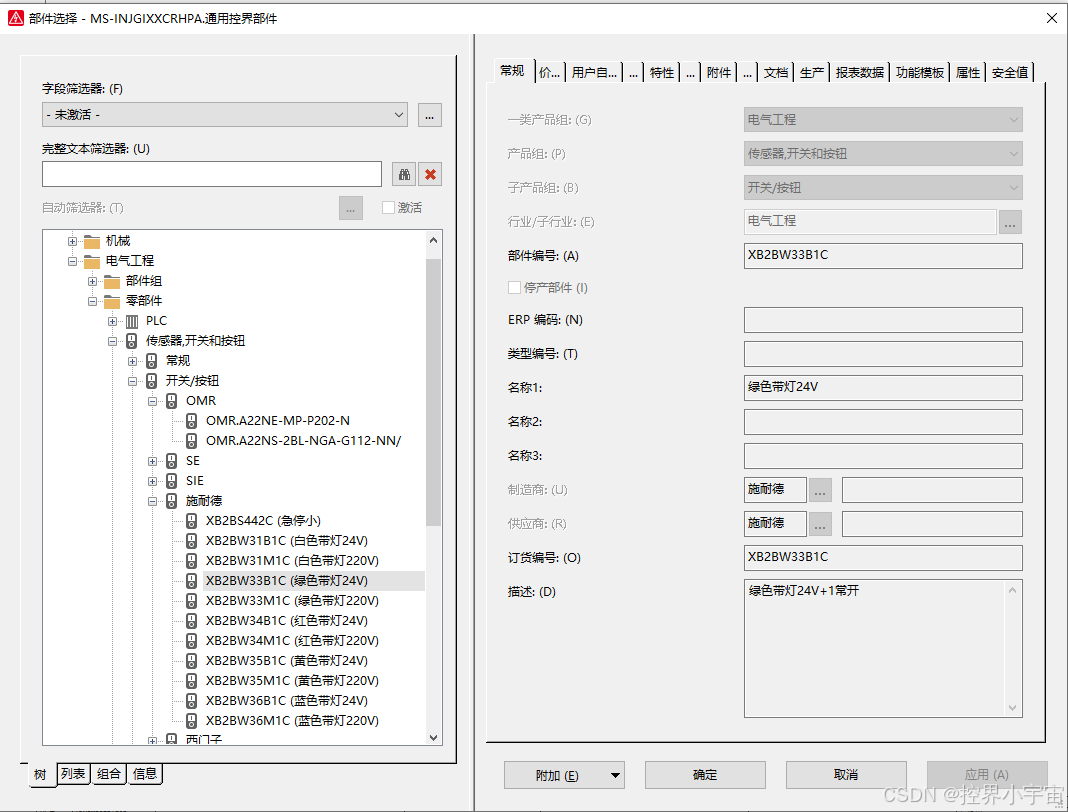

单击 "插入"→"设备"，选中 "传感器，开关和按钮" 中的 "XB2BW33B1C"，在 KM5、 KM6 线圈上方插入，设置标识符为 "SB1、SB2"。

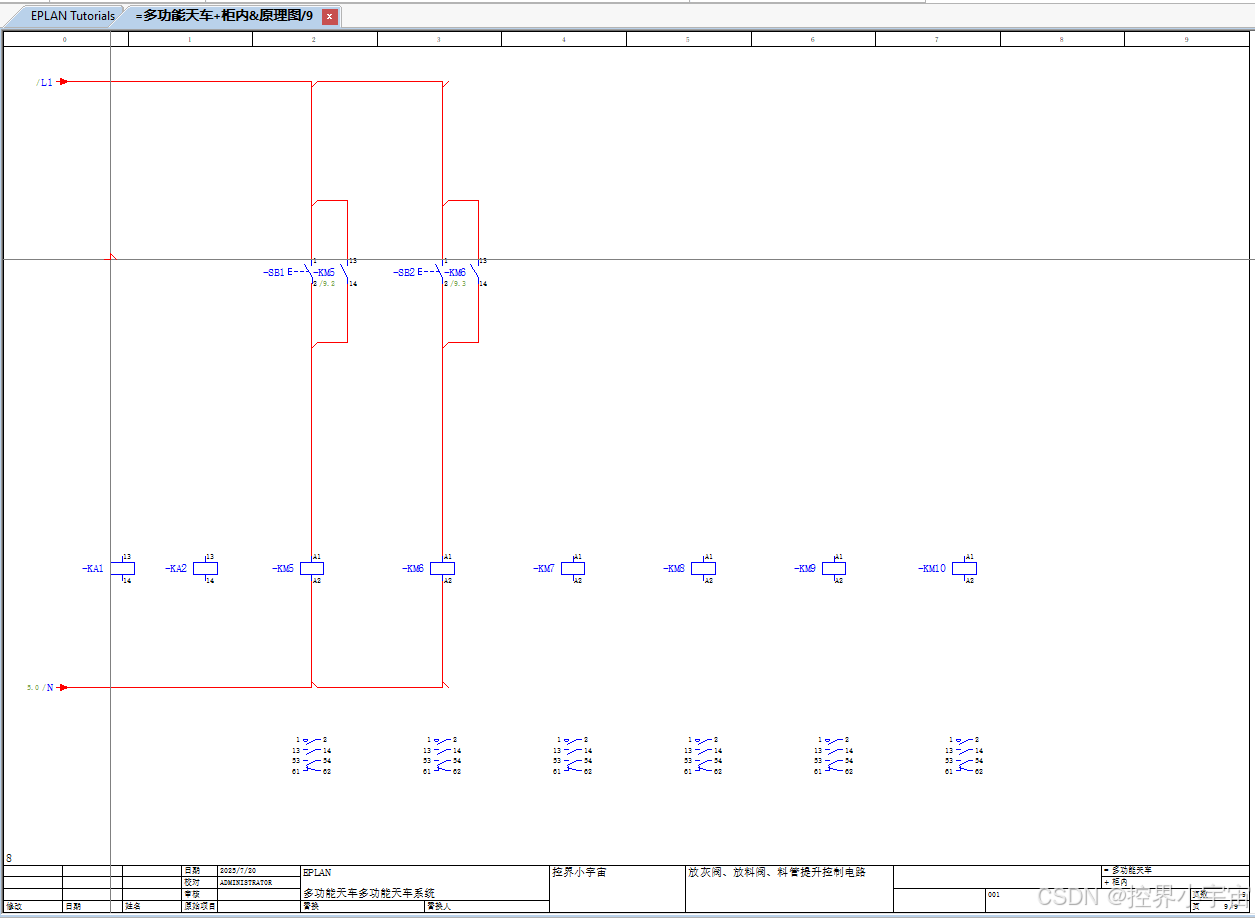

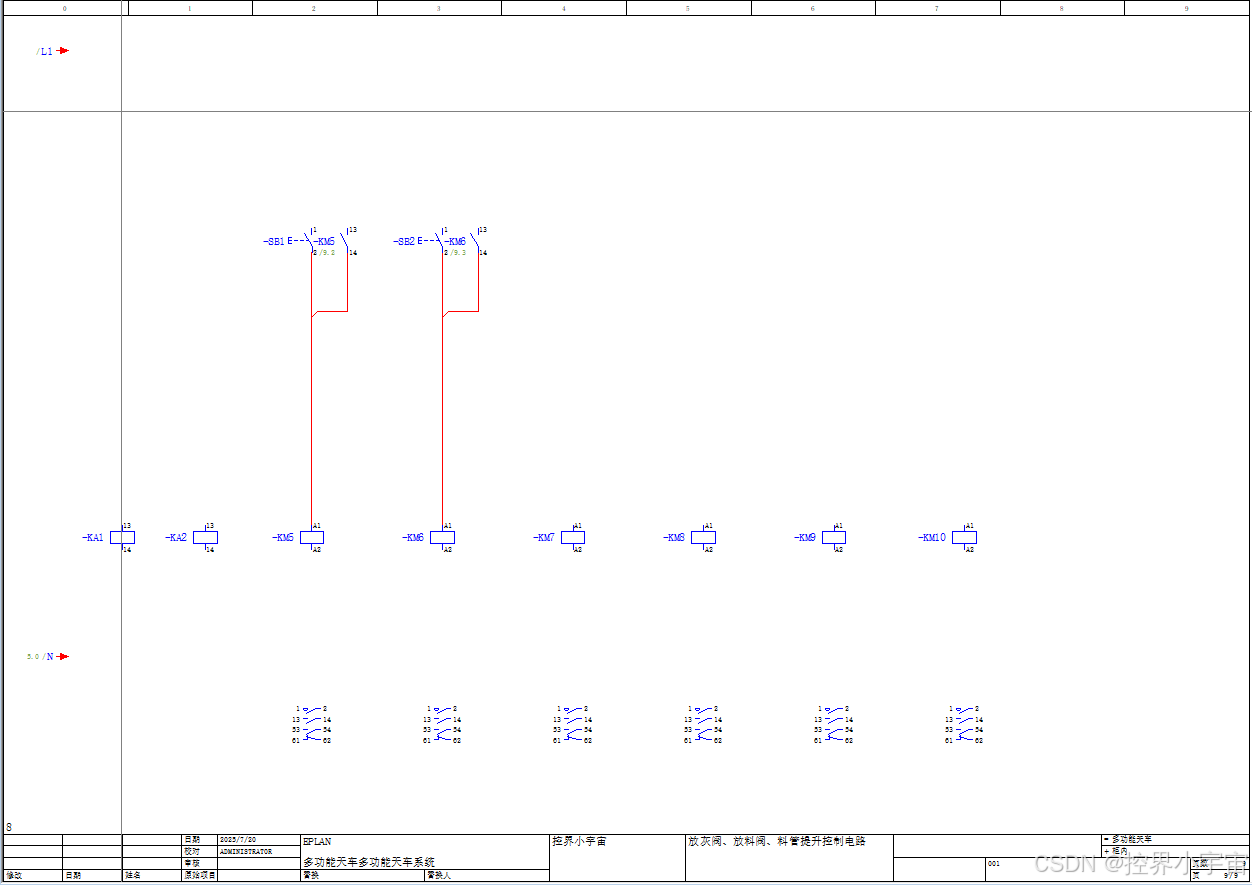

打开设备导航器，选中 KM5、KM6 的常开触点 "13¶14" 放置到图纸中，利用连接符号完成放料阀后退电路的自锁电路绘制。
用同样的方法完成放料阀前进电路的自锁电路绘制。

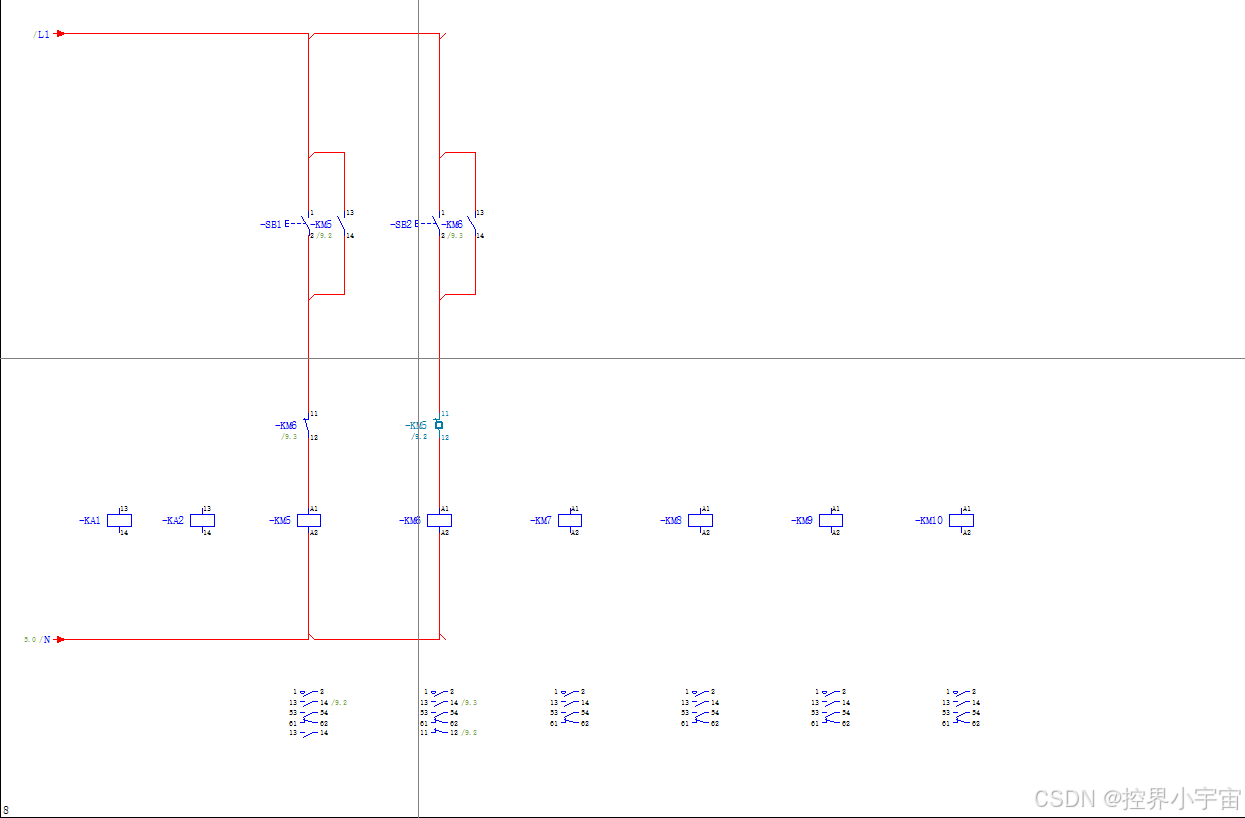

在设备导航器中，分别选中 KM5 和 KM6的常闭触点 "21¶22"，依次放置于 KM6 线圈和 KM5 线圈的上方，完成放料阀的互锁电路绘制，互锁电路能有效防止设备误动作，保证电路安全运行。

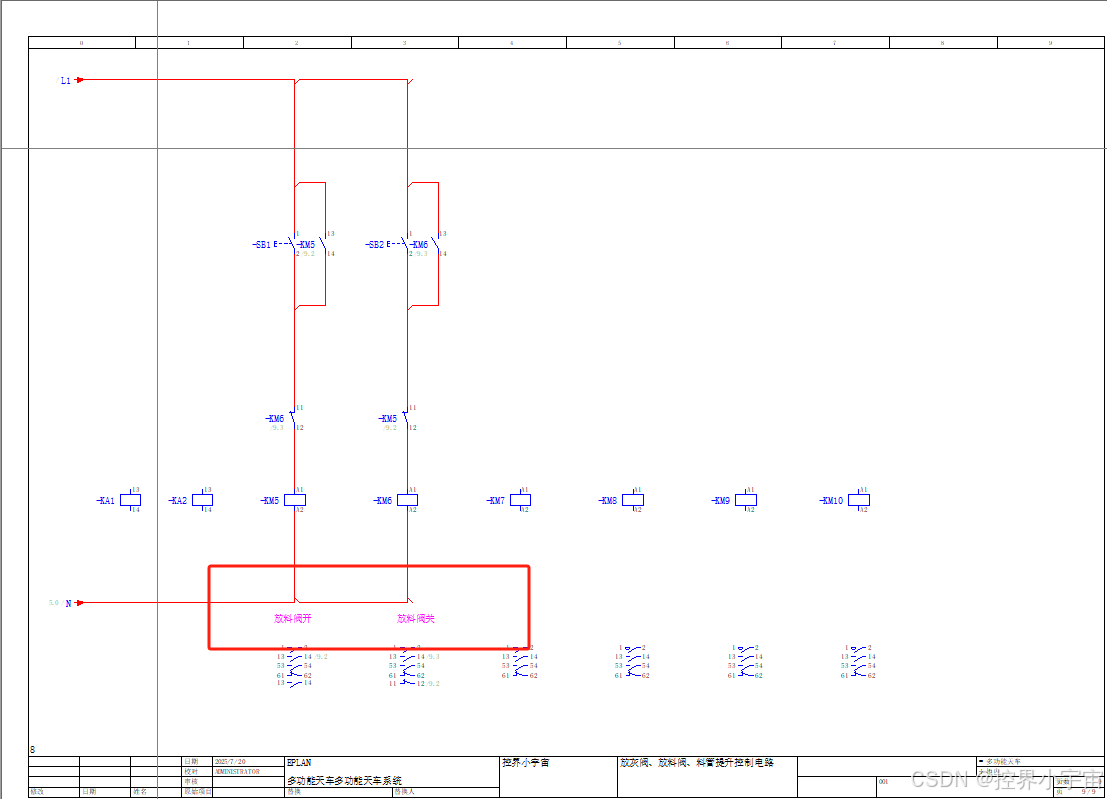

单击 "路径文本" ，放料阀开、放料阀关。

（四）放灰阀电路绘制

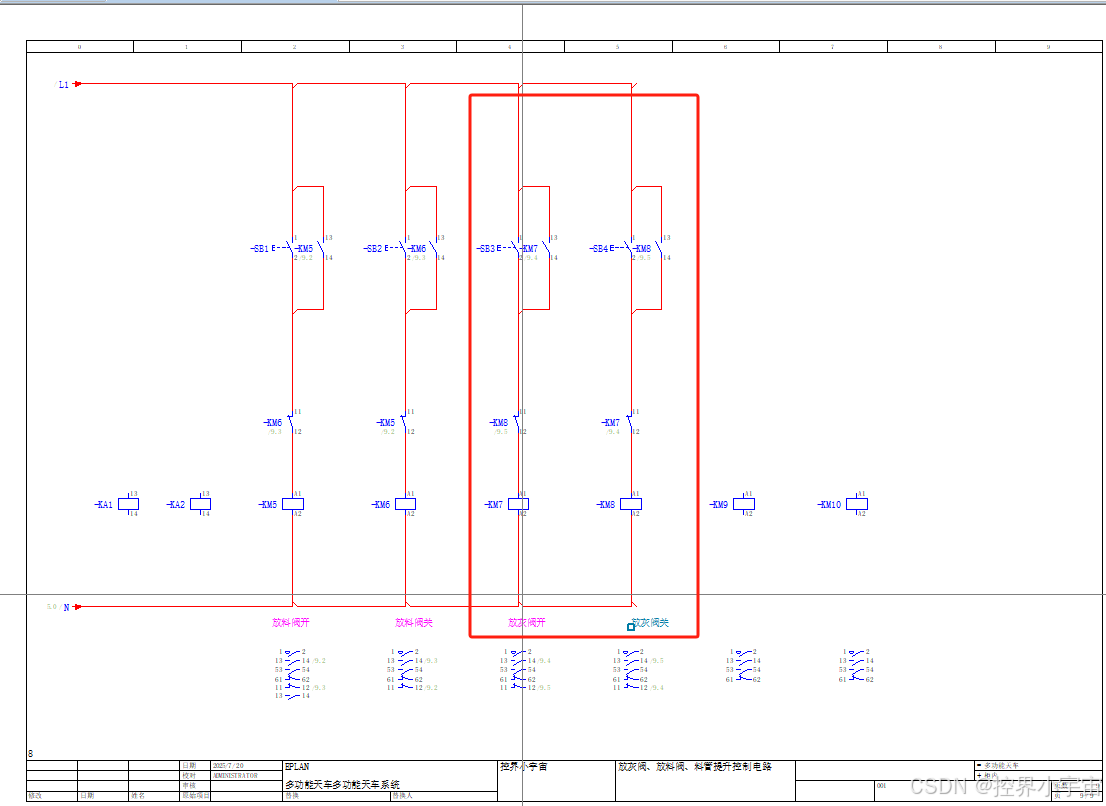

采用多重复制与放料阀电路绘制相同的方法，完成放灰阀后退、前进的自锁电路和互锁电路，确保电路连接的准确性。

（五）放料管电路绘制

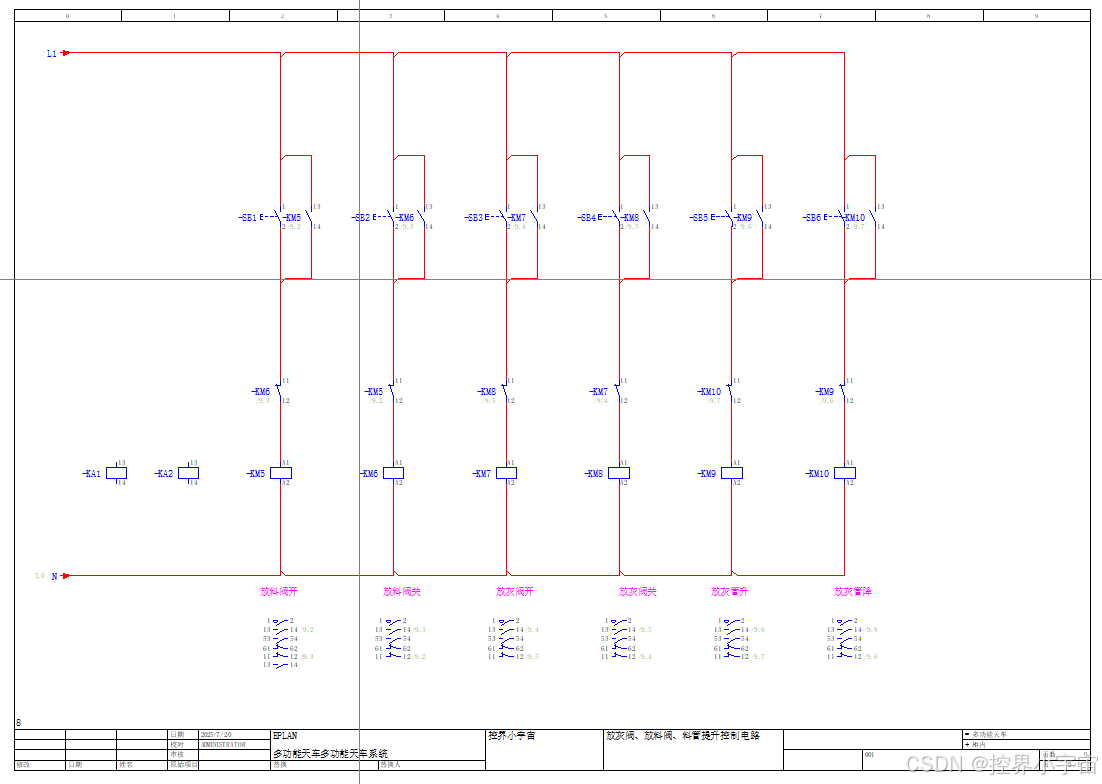

用与放料阀电路绘制相同的方法，完成放灰阀后退、前进的自锁电路和互锁电路，确保电路连接的准确性。

（六）其他设备插入

其他设备插入手自动在PLC输出中再添加

（七）设备关联

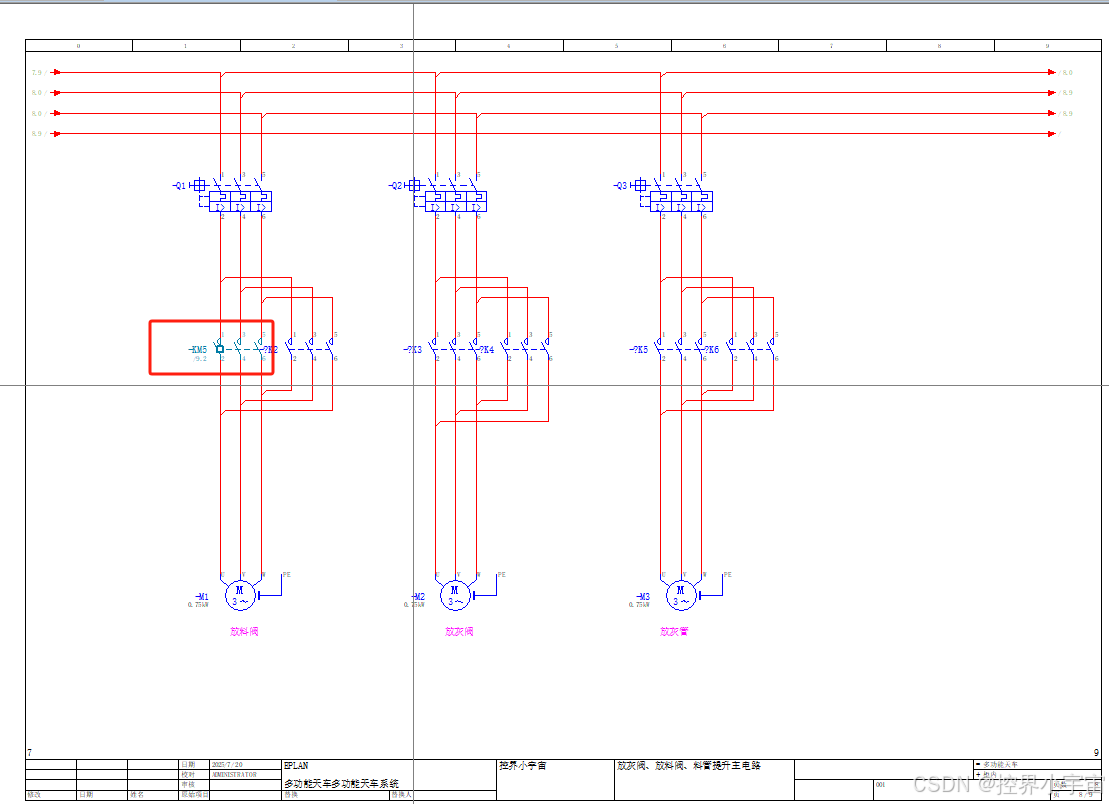

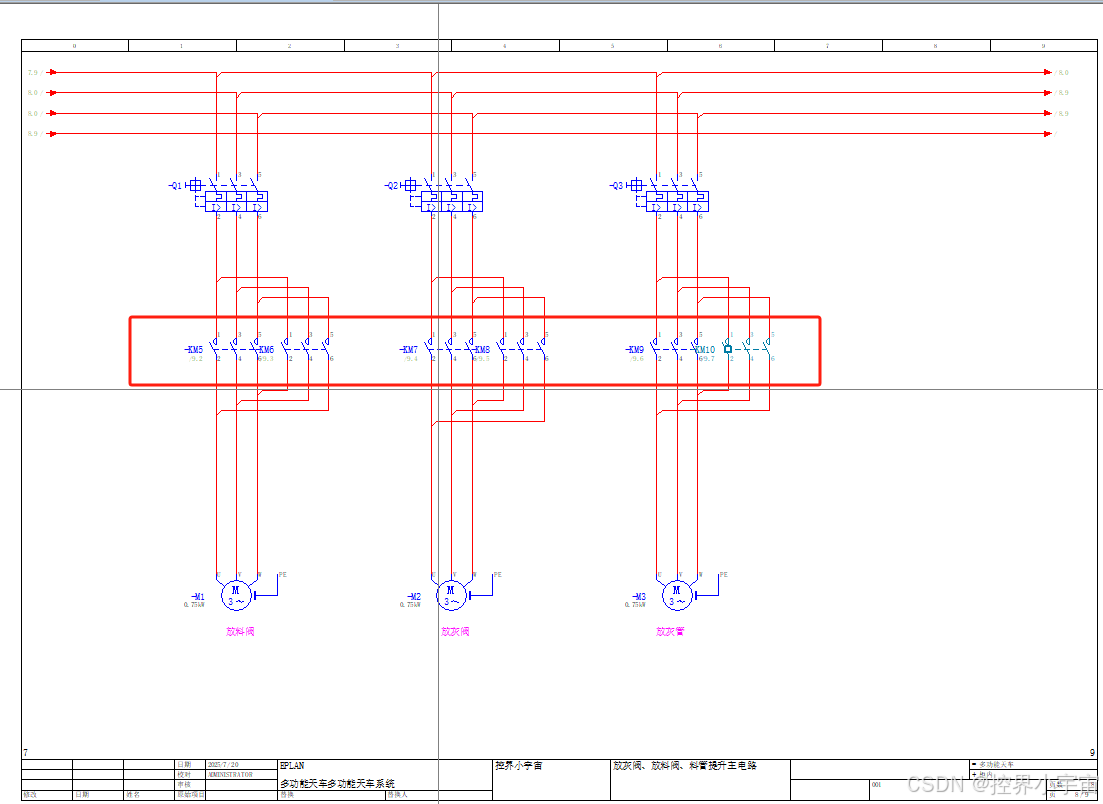

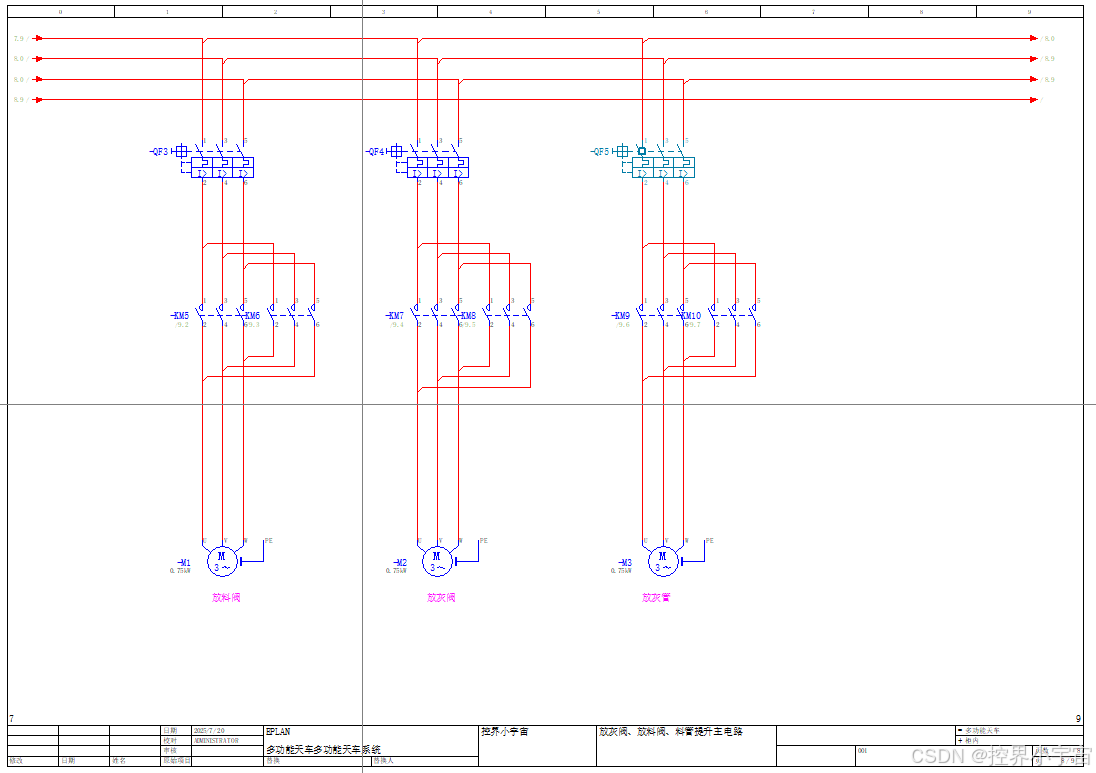

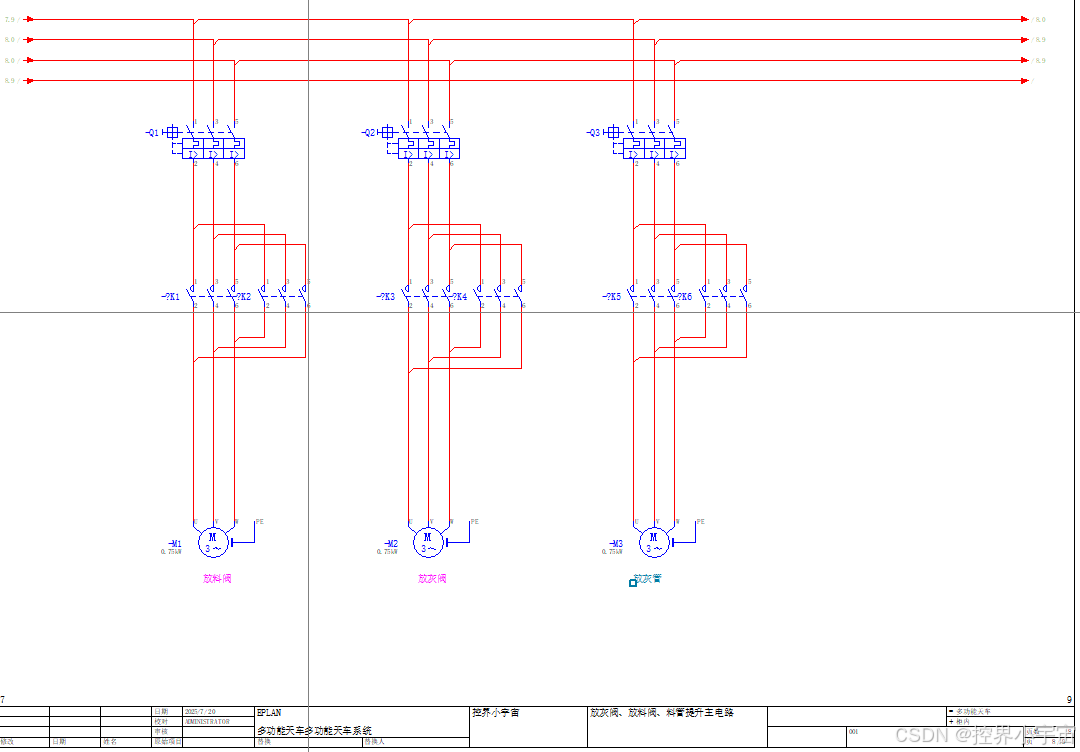

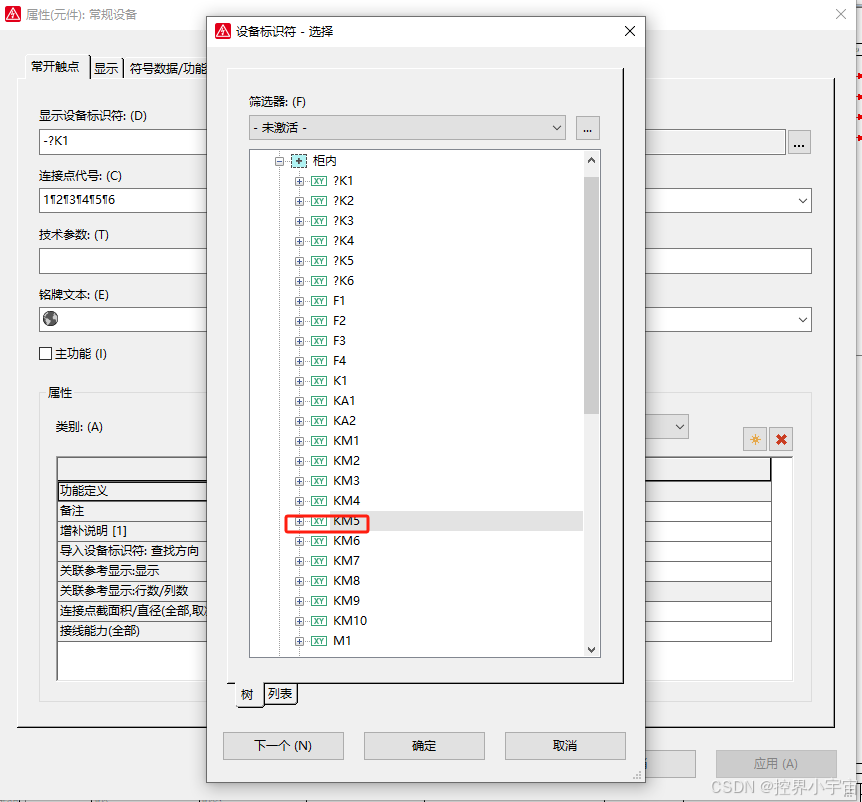

在页导航器中双击打开 "主电路"，选中 "-?KM1"，右键选择 "属性"，单击 "显示设备标识符" 右侧拓展按钮，在 "设备标识符 - 选择" 窗口选择 "KM5" 进行关联，完成后 "-?KM1" 变为 "KM5/9.2:"，这表明与第 9 页第 2列的 KM5 关联。用同样方法完成 "-?KM2" 和 "KM6"、"-?KM6" 和 "KM10" 的关联，设备关联能让不同页面之间的电路关系更加明确。
