知识图谱在测试用例设计中的应用

随着软件系统复杂性的不断增加,传统的测试用例设计方法已经难以满足现代软件测试的需求。知识图谱作为一种强大的知识表示和推理工具,为测试用例设计提供了新的思路和方法。本文探讨了知识图谱在测试用例设计中的应用,包括基本概念、核心算法实现以及实际应用案例。

1. 引言

1.1 背景

在软件测试领域,测试用例的设计质量直接影响着软件产品的质量保证效果。传统的测试用例设计主要依赖于测试人员的经验和对需求文档的理解,存在以下问题:

  • 覆盖率不足:难以保证所有功能路径都被测试覆盖
  • 依赖关系复杂:无法有效处理模块间的复杂依赖关系
  • 知识管理困难:测试知识难以积累和复用
  • 智能化程度低:缺乏自动化的测试用例生成能力

1.2 知识图谱的优势

知识图谱通过图结构来表示实体及其关系,在测试用例设计中具有以下优势:

  • 结构化知识表示:能够清晰表达测试对象之间的关系
  • 路径发现能力:通过图遍历算法发现测试路径
  • 覆盖度分析:量化评估测试覆盖程度
  • 智能推理:基于图结构进行测试场景推理

2. 知识图谱基础理论

2.1 知识图谱定义

知识图谱是一种用图模型来描述知识和建模世界万物之间关联关系的技术方法。在测试领域,我们可以将其定义为:

复制代码
KG = (E, R, T)其中:    E:实体集合(如测试模块、功能点、数据等)    R:关系集合(如依赖关系、调用关系、数据流关系等)    T:三元组集合(主体,关系,客体)

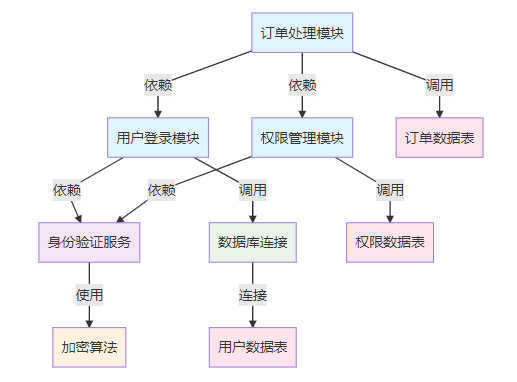

2.2 测试知识图谱结构

  1. 核心算法设计(结合本程序)

3.1 深度遍历算法(DFS)

深度遍历算法用于发现从某个测试起点开始的所有可能测试路径,特别适用于发现复杂的业务流程路径。

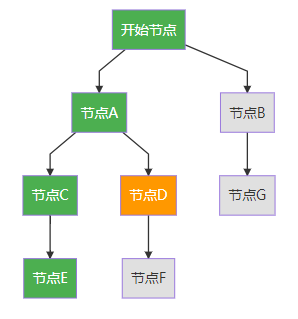

3.1.1 算法原理

深度优先搜索从起始节点开始,沿着一条路径尽可能深地搜索,直到到达叶子节点,然后回溯到上一个节点,继续搜索其他路径。

3.1.2 应用场景

  • 端到端测试路径发现:从用户入口到系统出口的完整路径
  • 异常处理路径:发现异常情况下的处理流程
  • 深层依赖分析:分析模块间的深层依赖关系

3.2 广度遍历算法(BFS)

广度遍历算法用于逐层发现测试路径,适用于发现最短测试路径和邻近功能测试。

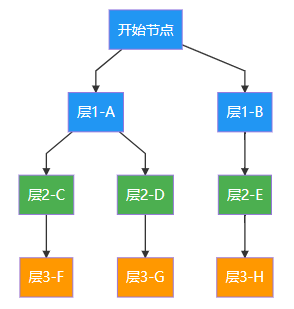

3.2.1 算法原理

广度优先搜索从起始节点开始,首先访问所有相邻节点,然后再访问下一层的节点,以此类推。

3.2.2 应用场景

  • 功能模块测试优先级:确定测试执行的优先级顺序
  • 影响范围分析:分析变更对相邻模块的影响
  • 最短测试路径:找到最经济的测试执行路径

3.3 覆盖度计算算法

覆盖度计算用于量化评估测试用例对系统的覆盖程度,是测试质量的重要指标。

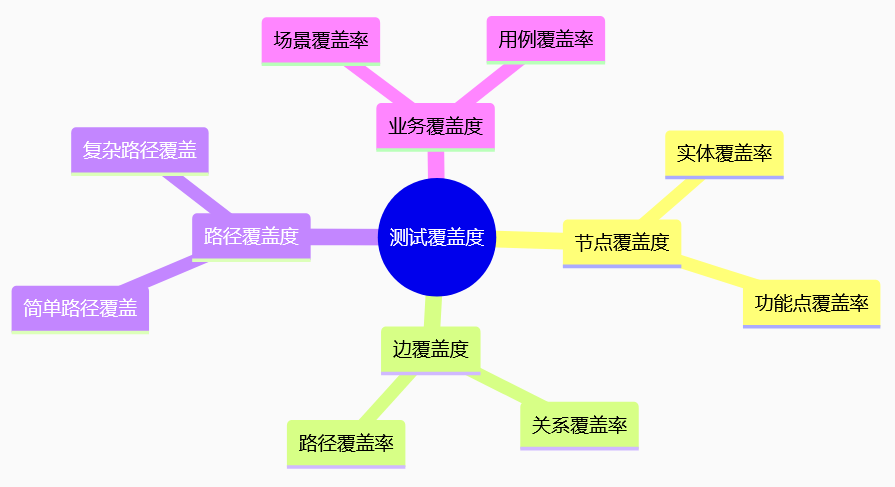

3.3.1 覆盖度类型

3.3.2 计算公式

节点覆盖度

复制代码
节点覆盖度 = 已测试节点数 / 总节点数 × 100%

边覆盖度

复制代码
边覆盖度 = 已测试边数 / 总边数 × 100%

路径覆盖度

复制代码
路径覆盖度 = 已测试路径数 / 总可达路径数 × 100%

综合覆盖度

复制代码
综合覆盖度 = α × 节点覆盖度 + β × 边覆盖度 + γ × 路径覆盖度其中 α + β + γ = 1
  1. 系统架构设计

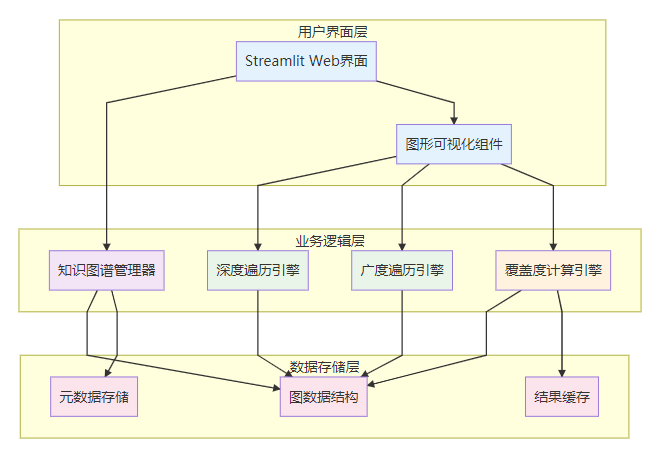

4.1 整体架构

4.2 核心组件说明

  • 知识图谱管理器 :负责图的创建、修改和维护
  • 遍历引擎 :实现DFS和BFS算法
  • 覆盖度计算引擎 :计算各种覆盖度指标
  • 可视化组件 :提供图形化的展示界面
  1. 实际应用场景

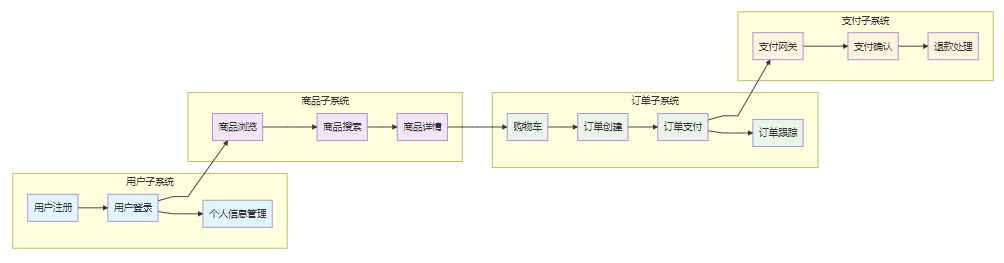

5.1 电商系统测试案例

考虑一个典型的电商系统,包含以下主要模块:

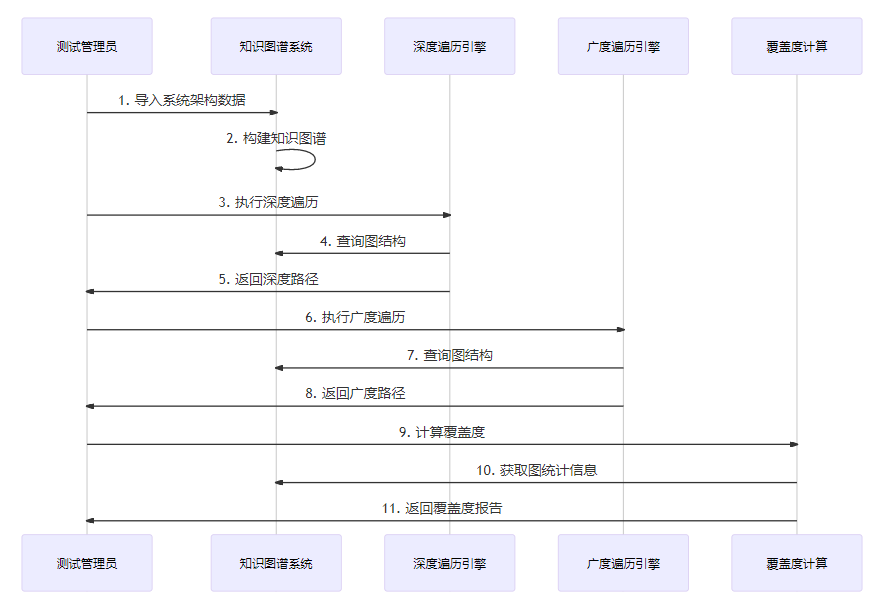

5.2 测试用例生成流程

6. 性能优化策略

6.1 算法优化

剪枝策略 :在遍历过程中避免无效路径

缓存机制 :缓存已计算的路径和覆盖度

并行处理 :对独立的子图进行并行遍历

增量更新 :仅重新计算变更部分的覆盖度

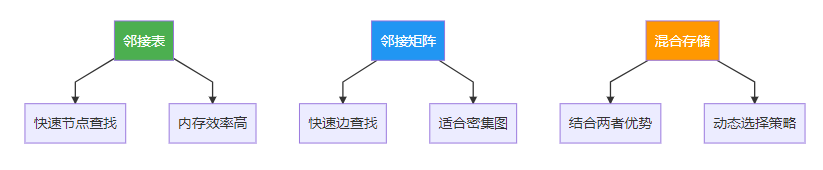

6.2 数据结构优化

7. 未来发展方向

7.1 技术发展趋势

人工智能增强 :结合机器学习优化测试用例生成

实时动态更新 :支持系统变更的实时图更新
多维度覆盖:扩展更多类型的覆盖度计算

云原生支持 :支持分布式系统的测试图谱

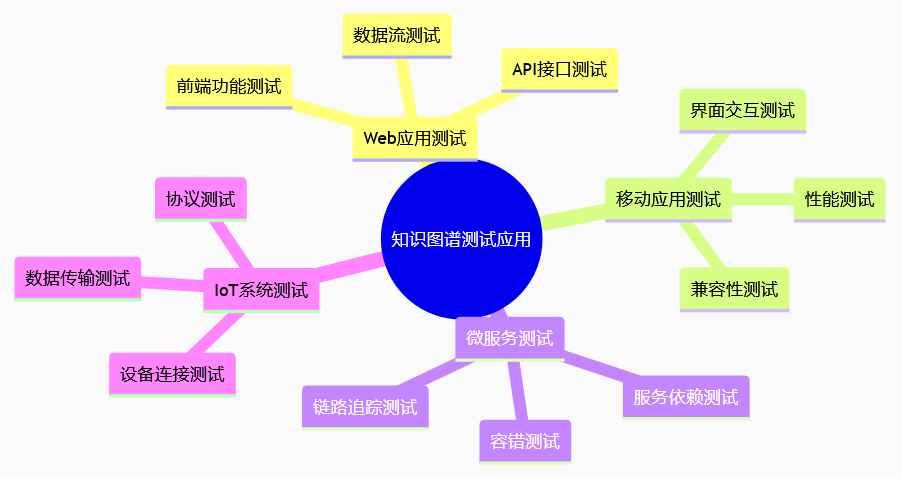

7.2 应用场景扩展

8. 总结

知识图谱在测试用例设计中的应用为现代软件测试提供了新的思路和方法。通过图结构化的知识表示,结合深度遍历、广度遍历和覆盖度计算等核心算法,能够有效提升测试用例设计的质量和效率。

主要优势包括:
系统性:能够全面、系统地分析测试对象智能化:通过算法自动发现测试路径和场景量化评估:提供客观的测试覆盖度指标知识复用:积累的测试知识可以持续复用

随着技术的不断发展,知识图谱在测试领域的应用将更加广泛和深入,为软件质量保证提供更强有力的支撑。

注:核心部分源码,请关注【AI智享空间】公众号获取。
