一、纯跟踪法是什么？

---

1.1 定义与核心思想

纯跟踪法（Pure Pursuit） 是一种基于几何原理的路径跟踪控制算法。其核心思想是：

在车辆当前位置沿参考路径前方一定距离处（称为"预瞄距离" LdL_dLd）选择一个目标点，车辆通过计算一个圆弧轨迹，使得前轮转向朝向该目标点，从而逐步逼近并跟随参考路径。

这一方法的本质是几何追踪（Geometric Pursuit）：

• 车辆并不直接修正与路径的横向误差，而是不断追逐路径上的移动目标点；
• 控制量（前轮转角 δ \delta δ）由车辆与该预瞄点之间的几何关系直接计算，无需显式优化求解。

核心优点：

• 实现简单、计算速度快、易于嵌入式部署；
• 对车辆动力学模型依赖较低，适合低速与中速路径跟踪。

---

1.2 纯跟踪法与其他控制器的区别

为了更好地理解纯跟踪法，可以将其与几种常见的路径跟踪控制方法进行对比：

方法	控制原理	优点	缺点	适用场景
纯跟踪法	基于几何圆弧拟合，追踪前方预瞄点	简单、快速、对模型依赖低	精度受预瞄距离影响大，高速急弯易偏差	低速自动驾驶、AGV、机器人导航
Stanley 方法	基于横向误差与航向误差反馈	在高速公路表现好，控制更精确	实现比纯跟踪法复杂	高速公路自动驾驶
PID 控制	基于比例、积分、微分调节误差	实现简单，易理解	参数整定敏感，抗扰性差	简单路径跟踪
MPC 控制	预测未来状态并优化控制量	精度高，可处理约束	计算量大，实时性差	高速/复杂工况的轨迹跟踪

核心差异总结：

• 驱动方式不同 ：纯跟踪法是几何驱动 ，Stanley/MPC 是误差驱动 或优化驱动；
• 计算复杂度不同：纯跟踪法几乎不做优化，计算量低；MPC 需要实时求解优化问题；
• 适用速度区间不同：纯跟踪法在低速场景下稳定性好，高速急转时精度不足。

---

1.3 自动驾驶中纯跟踪法的典型应用场景

纯跟踪法因其结构简单、易于实现，常作为自动驾驶与机器人领域的基准路径跟踪方法（baseline），具体应用包括：

1. 轨迹跟踪控制（Trajectory Tracking）
   • 在预设轨迹（如仿真路径、SLAM 建图路径）下行驶
   • 低速和中速条件下效果好
2. 车道保持与变道决策（Lane Keeping / Changing）
   • 在已知车道线信息下，通过连续选取预瞄点保持在车道中心
   • 适合中低速城市道路巡航
3. 低速自主泊车
   • 跟随预设泊车路径倒车或前进，路径曲率变化较小
4. AGV 与移动机器人导航
   • 在工业园区、仓储环境中通过磁条/二维码导航的车辆路径跟随
5. 无人小车竞赛
   • 常用作入门路径跟踪算法进行快速原型开发

纯跟踪法是路径跟踪领域中最经典的几何控制算法之一，其核心是通过预瞄点+几何圆弧计算来获得转向控制量。由于实现简单、计算开销低，它被广泛应用于低速和中速自动驾驶、机器人导航等场景，并常作为控制算法性能对比的基准方法。

二、纯跟踪法的原理

---

2.1 闭环结构总览：纯跟踪控制器如何作用于系统？

纯跟踪法属于闭环路径跟踪控制 。在每个控制周期内，它根据车辆当前状态与参考路径的几何关系，计算出一个转向控制量（前轮转角 δ \delta δ），并作用于车辆执行器，使车辆逐步逼近目标路径。

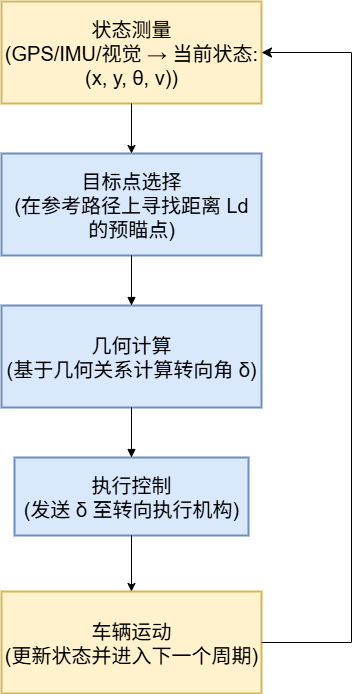

闭环信息流：

1. 状态测量 ：车辆通过定位系统（GPS/IMU/视觉）获取当前状态 ( x , y , θ , v ) (x, y, \theta, v) (x,y,θ,v)
2. 目标点选择 ：在参考路径上寻找与当前车辆位置相距 L d L_d Ld 的预瞄点
3. 几何计算 ：基于车辆与目标点的几何关系，计算所需转向角 δ \delta δ
4. 执行控制 ：将 δ \delta δ 发送给转向执行机构
5. 车辆运动：车辆状态更新，进入下一个控制周期

---

2.2 预瞄模型：构建几何圆弧连接模型

2.2.1 车辆运动学模型（Kinematic Bicycle Model）

纯跟踪法通常基于单轨（自行车）运动学模型进行几何推导：

{ x ˙ = v cos ⁡ θ y ˙ = v sin ⁡ θ θ ˙ = v L tan ⁡ δ \begin{cases} \dot{x} = v \cos\theta \\ \dot{y} = v \sin\theta \\ \dot{\theta} = \frac{v}{L} \tan\delta \end{cases} ⎩ ⎨ ⎧x˙=vcosθy˙=vsinθθ˙=Lvtanδ

其中：

• x , y x, y x,y：车辆质心坐标
• θ \theta θ：航向角
• v v v：车速
• L L L：车辆轴距
• δ \delta δ：前轮转角

---

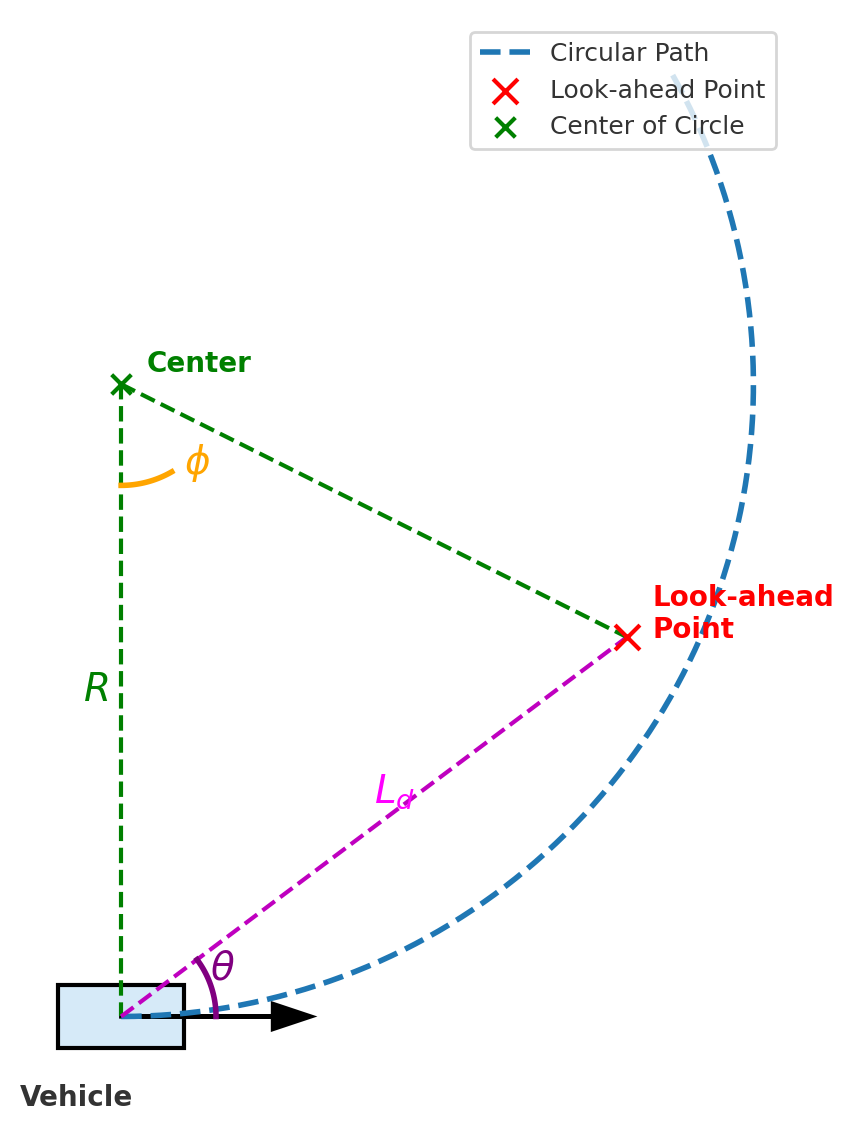

2.2.2 圆弧几何关系

在纯跟踪法中，假设车辆当前状态与目标预瞄点之间可以用一段圆弧轨迹连接：

• 圆弧半径 R R R 决定转向曲率
• 车辆前轮转角 δ \delta δ 与半径关系为：

R = L sin ⁡ ϕ R = \frac{L}{\sin\phi} R=sinϕL

其中 ϕ \phi ϕ为前轮转动后的偏移角度

几何核心思想：车辆不断调整转向，使行驶轨迹的圆弧中心与预瞄点连成的圆弧相同。

---

2.3 控制公式推导：纯跟踪法是怎么"转向"的？

2.3.1 预瞄距离 L d L_d Ld 的定义与作用

• 定义：车辆当前位置到预瞄点沿路径的弧长距离
• 作用：决定车辆对未来路径的"关注程度"，影响转向灵敏度与跟踪稳定性

---

2.3.2 航向误差角 α \alpha α 的定义与作用

• α \alpha α：车辆当前朝向与车辆到预瞄点的连线方向之间的夹角
• 决定了车辆需要转动多少方向才能指向预瞄点

---

2.3.3 前轮转角公式推导

由几何关系可得：

δ = tan ⁡ − 1 ( 2 L sin ⁡ α L d ) \delta = \tan^{-1}\left(\frac{2L \sin\alpha}{L_d}\right) δ=tan−1(Ld2Lsinα)

推导过程：

1. 根据预瞄点坐标，计算车辆与预瞄点之间的相对位置 ( x t , y t ) (x_t, y_t) (xt,yt)
2. 计算连线方向与车身方向的夹角 α \alpha α
3. 根据圆弧轨迹几何关系，得到转向半径 R = L d 2 sin ⁡ α R = \frac{L_d}{2\sin\alpha} R=2sinαLd
4. 结合单轨模型公式 δ = tan ⁡ − 1 ( L / R ) \delta = \tan^{-1}(L / R) δ=tan−1(L/R)，最终得到上述转向公式

---

2.3.4 可视化理解

• 小 L d L_d Ld：车辆更"急"地朝向预瞄点，响应快但轨迹容易抖动
• 大 L d L_d Ld：车辆转向平缓，轨迹更平滑但急弯跟踪不佳

---

2.4 预瞄距离 L d L_d Ld 的设计原则

2.4.1 固定预瞄距离

• 简单易实现
• 适合速度恒定、路线曲率变化不大的场景

2.4.2 自适应预瞄距离

• 根据速度自动调整：

L d = k 1 + k 2 v L_d = k_1 + k_2 v Ld=k1+k2v

• 高速时增大 L d L_d Ld，提升稳定性
• 低速时减小 L d L_d Ld，提高转向灵敏度

2.4.3 预瞄距离对性能的影响

• 过小：容易震荡，尤其在曲率变化快的路径
• 过大：急弯处跟踪误差大，可能"切弯"

纯跟踪法的控制核心是预瞄点选择 + 几何计算转向角。它通过单轨运动学模型和圆弧几何关系，将路径跟踪问题简化为一个直接计算公式，计算量低、实时性好，但其性能高度依赖预瞄距离的设计。

三、纯跟踪法的控制流程

---

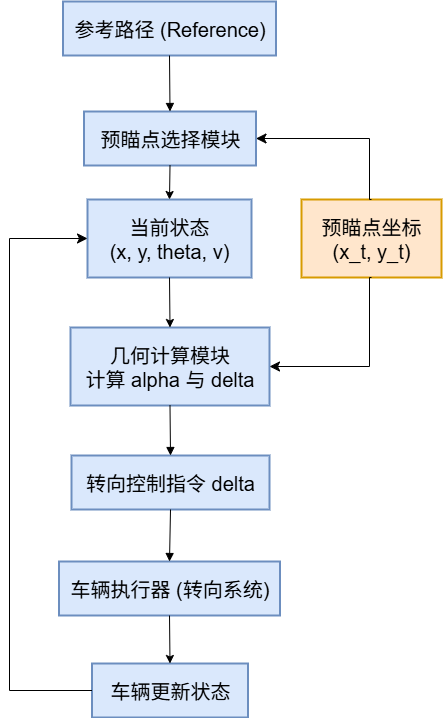

3.1 控制流程结构图

在纯跟踪法中，控制器每个周期会接收车辆当前状态与参考路径数据，选择目标预瞄点，并基于几何关系计算前轮转角，最终驱动车辆执行。其闭环控制结构可用下图表示：

---

3.2 每一时刻的完整工作步骤

在控制时刻 k k k，纯跟踪法的计算与执行过程可以分为以下 5 步：

Step 1：获取车辆当前状态

• 通过 GPS、IMU、里程计等传感器获取位置 ( x k , y k ) (x_k, y_k) (xk,yk)、航向角 θ k \theta_k θk、车速 v k v_k vk
• 状态信息为预瞄点选择和几何计算提供基础

Step 2：沿参考路径寻找预瞄点

• 在路径点集合中找到与车辆当前位置沿路径方向距离为 L d L_d Ld 的目标点
• 若路径是离散点序列，则可通过累计弧长寻找最近匹配点

Step 3：计算航向误差角 α k \alpha_k αk

• 根据车辆位置和目标点坐标，计算目标点方向与车辆当前航向之间的夹角
• α k = atan2 ( y t − y k , x t − x k ) − θ k \alpha_k = \text{atan2}(y_t - y_k, x_t - x_k) - \theta_k αk=atan2(yt−yk,xt−xk)−θk

Step 4：几何公式求解前轮转角 δ k \delta_k δk

• 使用公式

δ k = tan ⁡ − 1 ( 2 L sin ⁡ α k L d ) \delta_k = \tan^{-1} \left( \frac{2L \sin\alpha_k}{L_d} \right) δk=tan−1(Ld2Lsinαk)

• L L L 为车辆轴距

Step 5：发送转向控制指令

• 将 δ k \delta_k δk 发送至车辆转向执行机构
• 车辆状态更新后进入下一时刻 k + 1 k+1 k+1，重复整个流程

---

3.3 工作流程的优缺点总结

优点

1. 实现简单：核心是几何计算，无需求解优化问题
2. 计算速度快：适合实时性要求高的嵌入式平台
3. 对车辆模型依赖低 ：不需要完整的动力学参数，仅需轴距 L L L
4. 调参直观 ：主要调节预瞄距离 L d L_d Ld

缺点

1. 性能依赖预瞄距离 ：固定 L d L_d Ld 在高速或急弯下效果可能不佳
2. 忽略动力学约束：高速转弯时可能出现不可实现的转角指令
3. 对急弯敏感：预瞄点可能位于车辆可达范围之外，导致跟踪误差增大

---

小结

纯跟踪法的控制流程以**"测量状态 → 选取预瞄点 → 几何计算转角 → 执行转向"**为核心循环，优点是快速简洁，缺点是缺乏对动力学约束和速度适应性的考虑，因此在实际应用中，常需结合速度自适应预瞄距离或与其他控制器（如 PID、MPC）融合以提高精度与稳定性。

四、纯跟踪法的参数设计与改进

---

4.1 预瞄距离 L d L_d Ld 的优化

预瞄距离是纯跟踪法中最核心的调节参数，直接影响控制性能、稳定性和跟踪精度。

---

4.1.1 固定预瞄距离

• 定义 ：在整个行驶过程中保持 L d L_d Ld 不变
• 优点：实现简单，计算稳定
• 缺点：无法兼顾不同速度和曲率条件下的跟踪需求
• 适用场景：低速、曲率变化小的路径（如仓储 AGV）

---

4.1.2 自适应预瞄距离

为了兼顾低速灵敏度与高速稳定性，常采用速度相关的预瞄距离设计：

L d = k 1 + k 2 v L_d = k_1 + k_2 v Ld=k1+k2v

其中：

• v v v：当前车辆速度
• k 1 , k 2 k_1, k_2 k1,k2：调节系数
• 作用 ：高速时增大 L d L_d Ld（稳定性提升），低速时减小 L d L_d Ld（灵敏度提升）

---

4.1.3 曲率相关的预瞄距离

• 根据参考路径的局部曲率 κ \kappa κ 调节 L d L_d Ld：

L d = min ⁡ ( L max ⁡ , max ⁡ ( L min ⁡ , f ( κ ) ) ) L_d = \min(L_{\max}, \max(L_{\min}, f(\kappa))) Ld=min(Lmax,max(Lmin,f(κ)))

• 在急弯（ κ \kappa κ 大）时减小 L d L_d Ld，在直道时增大 L d L_d Ld

---

4.2 几何模型的改进

虽然传统纯跟踪法基于单轨几何模型即可实现路径跟踪，但在某些场景中可进行扩展：

4.2.1 考虑车辆横向偏移量

• 在几何计算中引入横向误差补偿项，使转向角不仅指向预瞄点，还补偿横向距离
• 类似 Stanley 方法的思想，可增强曲率变化处的跟踪精度

---

4.2.2 多点预瞄策略

• 同时选择多个预瞄点（短距+长距），综合计算转向角：
  • 短距点保证曲率响应
  • 长距点保证路径平滑性
• 通过加权平均得到最终转向角：

δ = w 1 δ short + w 2 δ long \delta = w_1 \delta_{\text{short}} + w_2 \delta_{\text{long}} δ=w1δshort+w2δlong

---

4.2.3 三维路径跟踪

• 针对无人机、无人船等需要在三维空间跟踪路径的场景，将预瞄点选择和几何计算扩展至三维坐标系
• 考虑俯仰角、滚转角等控制变量

---

4.3 与其他控制器的融合

在高速或复杂路况下，纯跟踪法单独使用可能不足以满足精度和稳定性要求，因此可与其他控制方法融合：

4.3.1 与 PID 融合

• 纯跟踪法输出的转向角作为基准值
• PID 控制器修正横向误差，补偿纯跟踪法对急弯的响应不足

---

4.3.2 与 MPC 融合

• MPC 预测未来路径，并将预测的最优转向序列的首个值作为纯跟踪法的预瞄目标
• 纯跟踪法提供快速几何计算，MPC 提供预测优化能力

---

4.3.3 与速度规划器协同

• 根据路径曲率和道路条件，动态调整车速，使预瞄距离和速度匹配
• 例如：急弯自动减速，直道自动加速

---

4.4 参数设计的实际建议（自动驾驶应用）

1. 预瞄距离：建议在低速（<10 km/h）时取 2--3 m，高速时取 10--15 m，并随速度连续调整
2. 调参顺序 ：先固定 k 1 k_1 k1 调整 k 2 k_2 k2，保证高速稳定性，再回调 k 1 k_1 k1 提升低速灵敏度
3. 曲率适配 ：在急弯处通过路径曲率自适应调整 L d L_d Ld
4. 横向偏差补偿：在直道稳定性良好的情况下，可加入横向误差反馈提升精度
