【STM32】定时器编码器接口
一、编码器接口
- 编码器接口可接收增量（正交）编码器的信号，根据编码器旋转产生的正交信号脉冲，自动控制CNT的自增或自减，从而指示编码器的位置，旋转方向和旋转速度。
- 每个高级定时器和通用定时器都拥有一个编码器接口。
- 两个输入引脚借用了输入捕获的通道1和通道2（CH1和CH2引脚）。

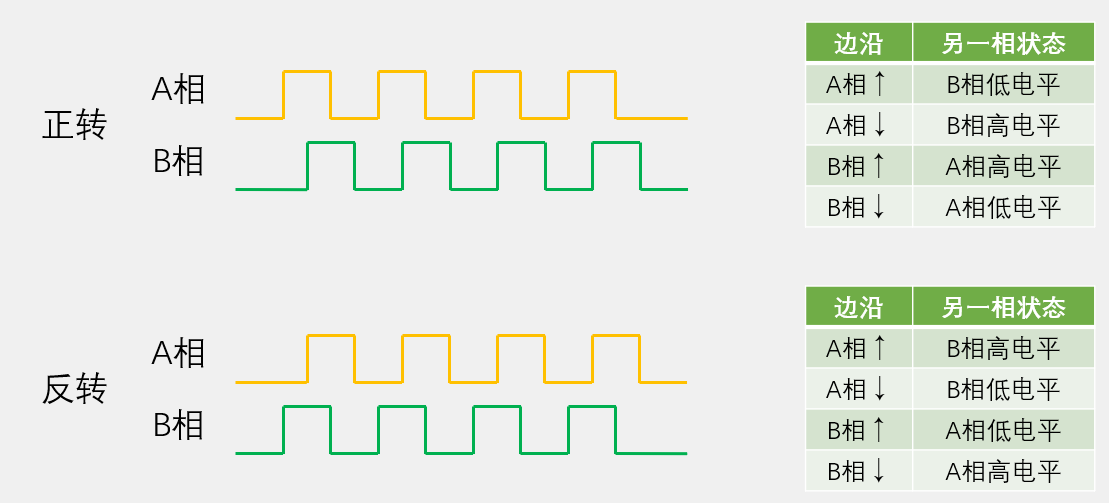

1.1 正交编码器
正交编码器（输出两个相位相差90°的方波信号）
↓
接口：一个带有方向控制的外部时钟
使用正交信号精度更高，AB相都可以计次，相当于计次频率提高了一倍，还可以加抗噪声电路。

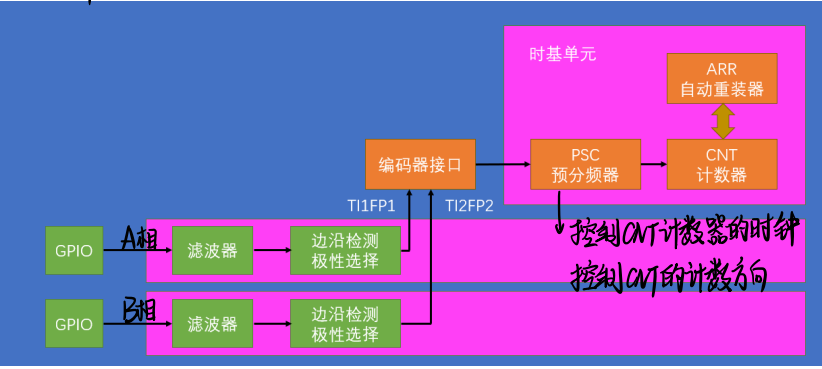

1.2 编码器接口基本结构
此时时基单元处于托管状态，不受内部时钟影响，只受编码器影响。
1.3 工作模式

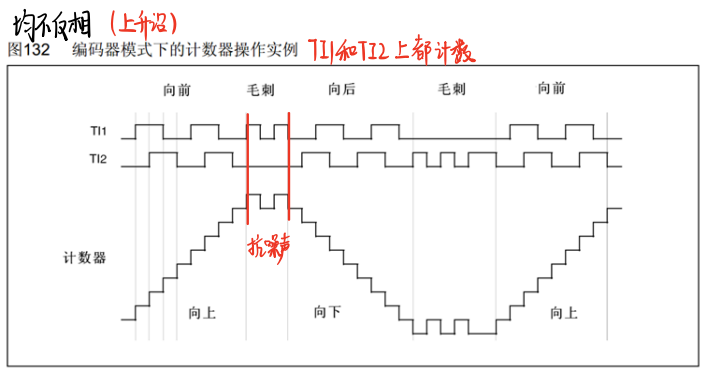

正交信号抗噪声：当出现毛刺时还是根据表中进行CNT自增，自减，但最终会回到毛刺出现之前的CNT相当于过滤掉毛刺对CNT的影响。

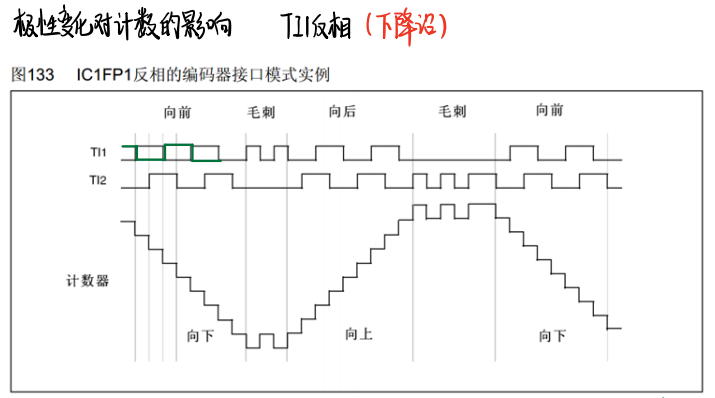

比如接了个编码器，发现数据的加减方向反了，可以调整极性，把任意一个引脚反相就能反转计数方向了。
二、编码器接口测速
上拉输入和下拉输入如何选择，一般看外部模块的输出的默认电平。如果外部模块默认输出高电平，选上拉输入，要默认输入高电平；和外部模块保持默认状态一致，防止默认电平打架。

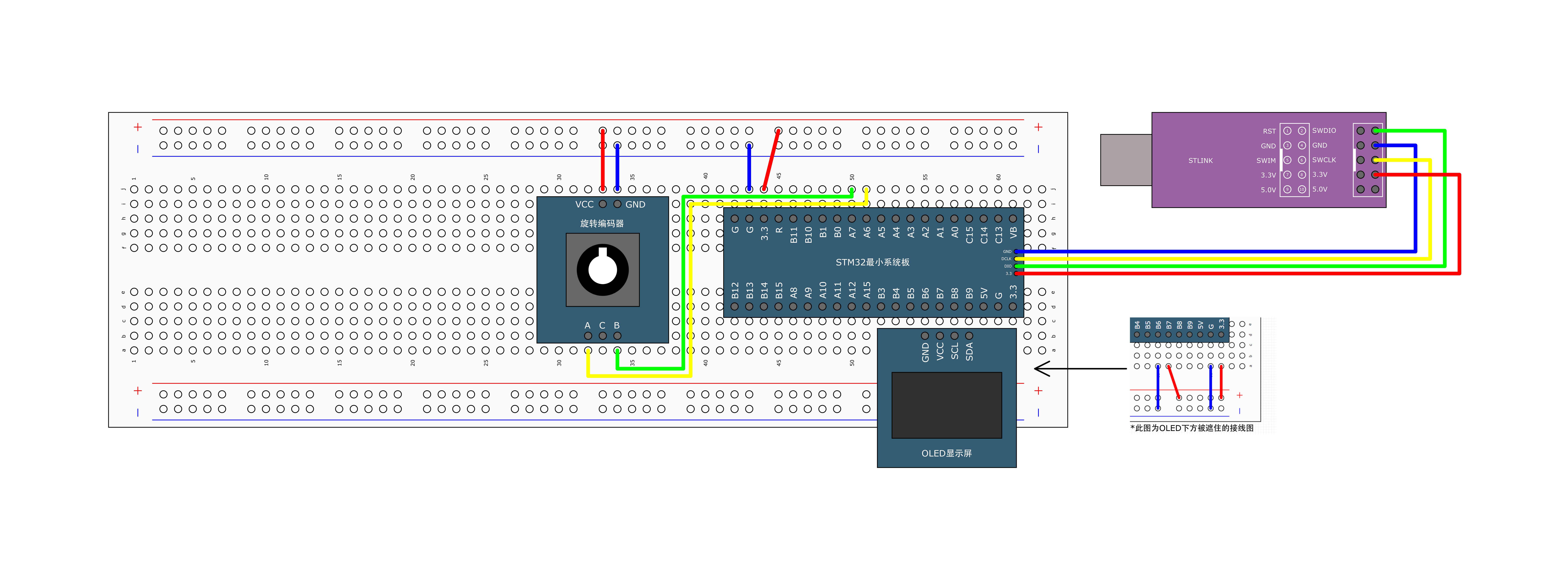

接线图
源代码
- Encoder.h 模块代码
c
#ifndef __ENCODER_H
#define __ENCODER_H
void Encoder_Init(void);
int16_t Encoder_Get(void);
#endif- Encoder.c 模块代码
c
#include "stm32f10x.h" // Device header
/**
* 函 数：编码器初始化
* 参 数：无
* 返 回 值：无
*/
void Encoder_Init(void)
{
/*开启时钟*/
RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM3, ENABLE); //开启TIM3的时钟
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE); //开启GPIOA的时钟
/*GPIO初始化*/
GPIO_InitTypeDef GPIO_InitStructure;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_6 | GPIO_Pin_7;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(GPIOA, &GPIO_InitStructure); //将PA6和PA7引脚初始化为上拉输入
/*时基单元初始化*/
TIM_TimeBaseInitTypeDef TIM_TimeBaseInitStructure; //定义结构体变量
TIM_TimeBaseInitStructure.TIM_ClockDivision = TIM_CKD_DIV1; //时钟分频，选择不分频，此参数用于配置滤波器时钟，不影响时基单元功能
TIM_TimeBaseInitStructure.TIM_CounterMode = TIM_CounterMode_Up; //计数器模式，选择向上计数
TIM_TimeBaseInitStructure.TIM_Period = 65536 - 1; //计数周期，即ARR的值
TIM_TimeBaseInitStructure.TIM_Prescaler = 1 - 1; //预分频器，即PSC的值
TIM_TimeBaseInitStructure.TIM_RepetitionCounter = 0; //重复计数器，高级定时器才会用到
TIM_TimeBaseInit(TIM3, &TIM_TimeBaseInitStructure); //将结构体变量交给TIM_TimeBaseInit，配置TIM3的时基单元
/*输入捕获初始化*/
TIM_ICInitTypeDef TIM_ICInitStructure; //定义结构体变量
TIM_ICStructInit(&TIM_ICInitStructure); //结构体初始化，若结构体没有完整赋值
//则最好执行此函数，给结构体所有成员都赋一个默认值
//避免结构体初值不确定的问题
TIM_ICInitStructure.TIM_Channel = TIM_Channel_1; //选择配置定时器通道1
TIM_ICInitStructure.TIM_ICFilter = 0xF; //输入滤波器参数，可以过滤信号抖动
TIM_ICInit(TIM3, &TIM_ICInitStructure); //将结构体变量交给TIM_ICInit，配置TIM3的输入捕获通道
TIM_ICInitStructure.TIM_Channel = TIM_Channel_2; //选择配置定时器通道2
TIM_ICInitStructure.TIM_ICFilter = 0xF; //输入滤波器参数，可以过滤信号抖动
TIM_ICInit(TIM3, &TIM_ICInitStructure); //将结构体变量交给TIM_ICInit，配置TIM3的输入捕获通道
/*编码器接口配置*/
TIM_EncoderInterfaceConfig(TIM3, TIM_EncoderMode_TI12, TIM_ICPolarity_Rising, TIM_ICPolarity_Rising);
//配置编码器模式以及两个输入通道是否反相
//注意此时参数的Rising和Falling已经不代表上升沿和下降沿了，而是代表是否反相
//此函数必须在输入捕获初始化之后进行，否则输入捕获的配置会覆盖此函数的部分配置
/*TIM使能*/
TIM_Cmd(TIM3, ENABLE); //使能TIM3，定时器开始运行
}
/**
* 函 数：获取编码器的增量值
* 参 数：无
* 返 回 值：自上此调用此函数后，编码器的增量值
*/
int16_t Encoder_Get(void)
{
/*使用Temp变量作为中继，目的是返回CNT后将其清零*/
int16_t Temp;
Temp = TIM_GetCounter(TIM3);
TIM_SetCounter(TIM3, 0);
return Temp;
}- main.c 模块代码
c
#include "stm32f10x.h" // Device header
#include "Delay.h"
#include "OLED.h"
#include "Timer.h"
#include "Encoder.h"
int16_t Speed; //定义速度变量
int main(void)
{
/*模块初始化*/
OLED_Init(); //OLED初始化
Timer_Init(); //定时器初始化
Encoder_Init(); //编码器初始化
/*显示静态字符串*/
OLED_ShowString(1, 1, "Speed:"); //1行1列显示字符串Speed:
while (1)
{
OLED_ShowSignedNum(1, 7, Speed, 5); //不断刷新显示编码器测得的最新速度
}
}
/**
* 函 数：TIM2中断函数
* 参 数：无
* 返 回 值：无
* 注意事项：此函数为中断函数，无需调用，中断触发后自动执行
* 函数名为预留的指定名称，可以从启动文件复制
* 请确保函数名正确，不能有任何差异，否则中断函数将不能进入
*/
void TIM2_IRQHandler(void)
{
if (TIM_GetITStatus(TIM2, TIM_IT_Update) == SET) //判断是否是TIM2的更新事件触发的中断
{
Speed = Encoder_Get(); //每隔固定时间段读取一次编码器计数增量值，即为速度值
TIM_ClearITPendingBit(TIM2, TIM_IT_Update); //清除TIM2更新事件的中断标志位
//中断标志位必须清除
//否则中断将连续不断地触发，导致主程序卡死
}
}关于【STM32】定时器编码器接口的讲解就到这里，希望对你有所帮助，感谢观看ovo！
