目录
一、主要功能
1、心形流水灯
2、几十种闪烁方式
二、使用步骤
基于51单片机的心形流水灯系统设计是一种结合LED阵列控制与创意视觉效果的经典嵌入式应用方案。
三、硬件资源
1、51单片机核心模块
2、LED灯模块

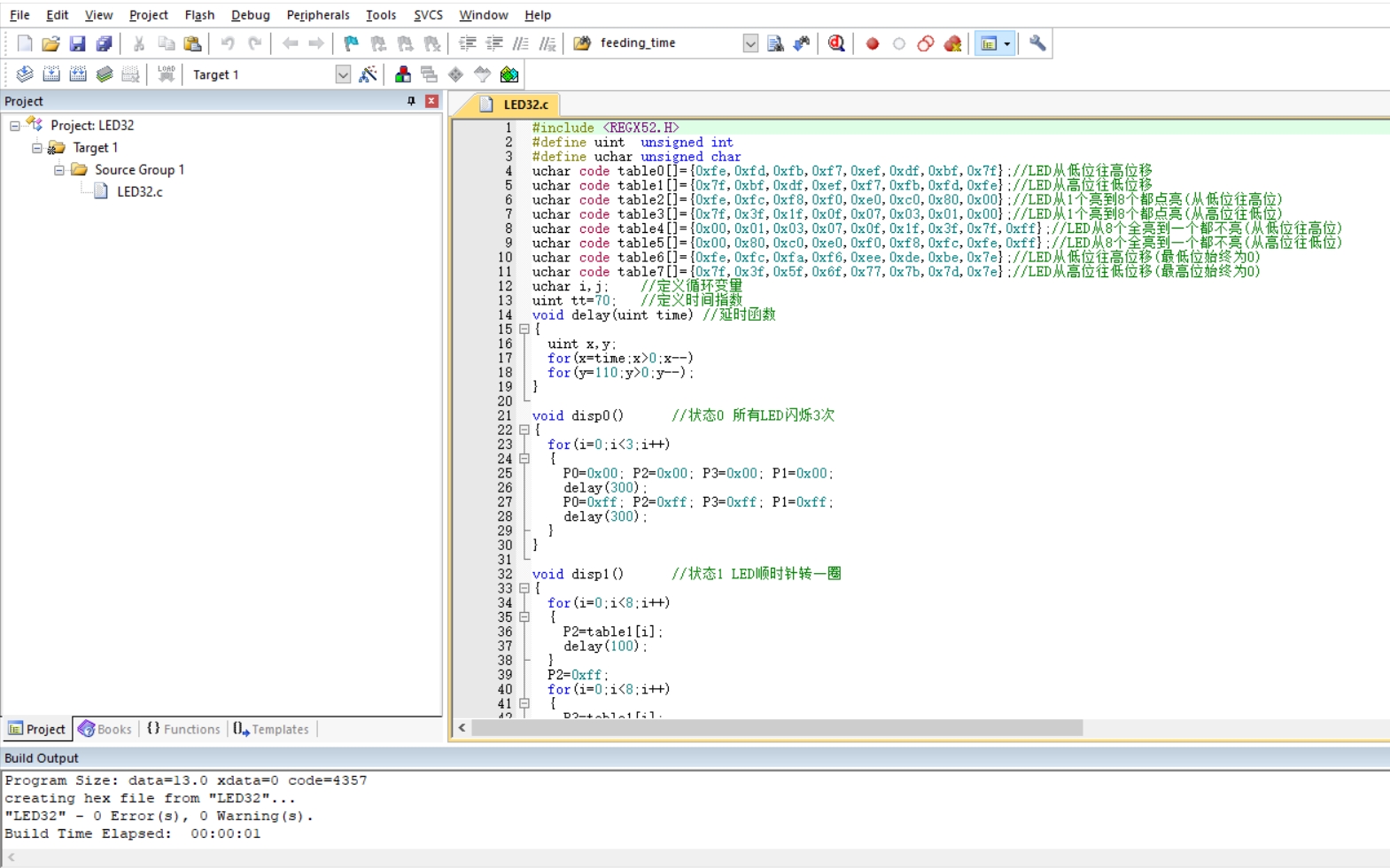

四、软件设计
#include <REGX52.H>
#define uint unsigned int
#define uchar unsigned char
uchar i,j;
uint tt=70;
void delay(uint time)
{
uint x,y;
for(x=time;x>0;x--)
for(y=110;y>0;y--);
}
void disp0()
{
for(i=0;i<3;i++)
{
P0=0x00; P2=0x00; P3=0x00; P1=0x00;
delay(300);
P0=0xff; P2=0xff; P3=0xff; P1=0xff;
delay(300);
}
}
void disp1()
{
for(i=0;i<8;i++)
{
P2=table1[i];
delay(100);
}
P2=0xff;
for(i=0;i<8;i++)
{
P3=table1[i];
delay(100);
}
P3=0xff;
for(i=0;i<8;i++)
{
P1=table1[i];
delay(100);
}
P1=0xff;
for(i=0;i<8;i++)
{
P0=table0[i];
delay(100);
}
P0=0xff;
}
void disp2()
{
for(i=0;i<8;i++)
{
P0=table1[i];
delay(100);
}
P0=0xff;
for(i=0;i<8;i++)
{
P1=table0[i];
delay(100);
}
P1=0xff;
for(i=0;i<8;i++)
{
P3=table0[i];
delay(100);
}
P3=0xff;
for(i=0;i<8;i++)
{
P2=table0[i];
delay(100);
}
P2=0xff;
}
void disp3()
{
for(i=0;i<8;i++)
{
P0=table1[i];
P1=table1[i];
P2=table1[i];
P3=table0[i];
delay(100);
}
for(i=0;i<8;i++)
{
P0=table0[i];
P1=table0[i];
P2=table0[i];
P3=table1[i];
delay(100);
}
P3=0xff; P0=0xff;
}
void disp4()
{
for(i=0;i<8;i++)
{
P2=table1[i];
P1=table1[i];
delay(100);
}
P2=0xff; P1=0xff;
for(i=0;i<8;i++)
{
P3=table1[i];
P0=table0[i];
delay(100);
}
P3=0xff; P0=0xff;
}
void disp5()
{
for(i=0;i<8;i++)
{
P0=table1[i];
P3=table0[i];
delay(100);
}
P0=0xff; P3=0xff;
for(i=0;i<8;i++)
{
P1=table0[i];
P2=table0[i];
delay(100);
}
P1=0xff; P2=0xff;
}
void disp6()
{
for(i=0;i<8;i++)
{
P0=table3[i];
P2=table3[i];
delay(100);
}
P0=0xff; P2=0xff;
for(i=0;i<8;i++)
{
P1=table2[i];
P3=table3[i];
delay(100);
}
P1=0xff; P3=0xff;
}
void disp7()
{
for(i=0;i<8;i++)
{
P1=table3[i];
P3=table2[i];
delay(100);
}
for(i=0;i<8;i++)
{
P0=table2[i];
P2=table2[i];
delay(100);
}
}
void main()
{
while(1)
{
disp0();
disp1();
disp2();
disp3();
disp4();
disp5();
disp6();
disp7();
}
}

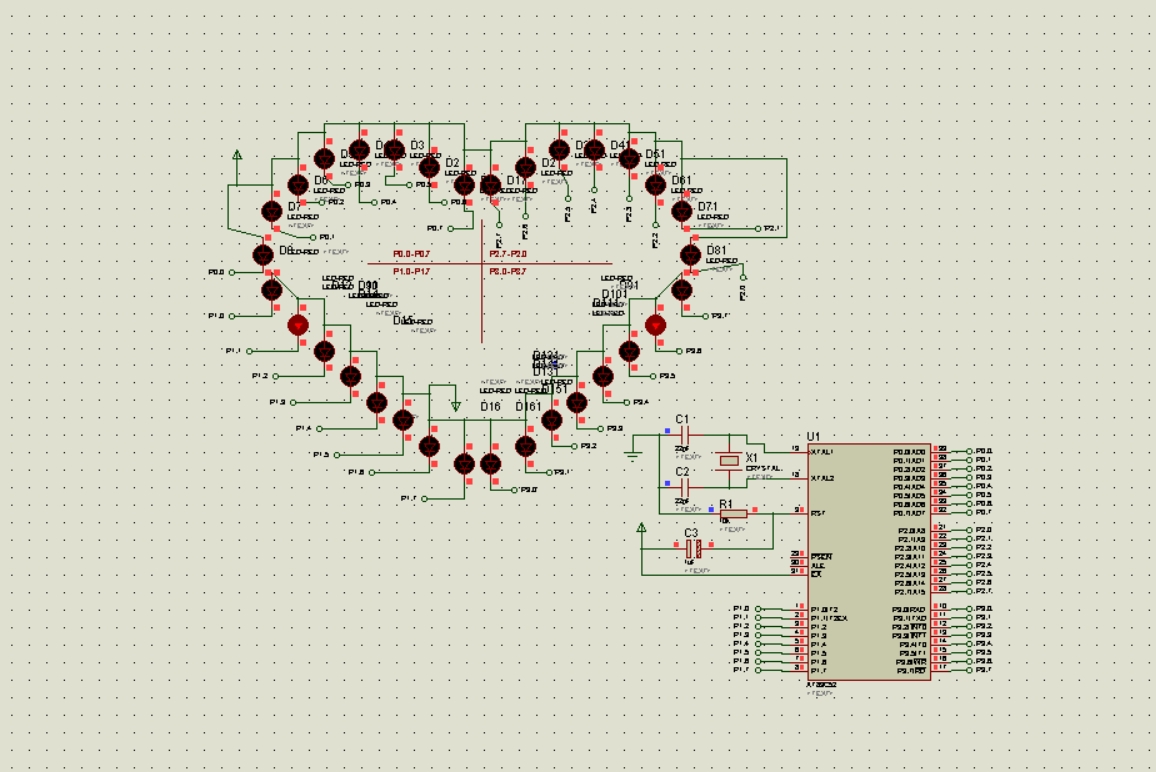

五、实验现象
演示视频：
