一、串口简介

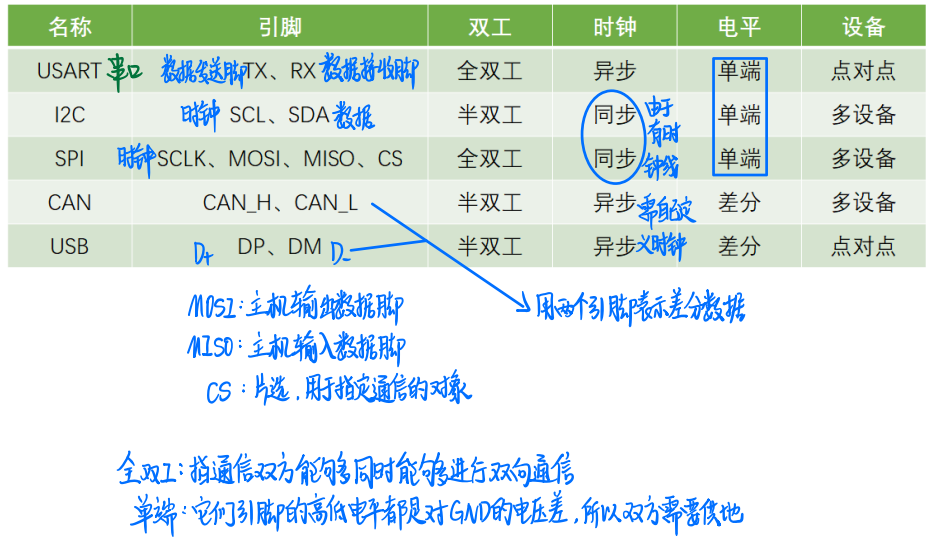

1.1 通信接口

目的 :将一个设备的数据传送到另一个设备,扩展硬件系统。
通信协议 :约定通信规则,通信双方按照协议规则进行数据收发。

1.2 串口通信

串口 是一种应用十分广泛的通讯接口，串口成本低，容易使用，通信线路简单 ，可实现两个设备的互相通信。

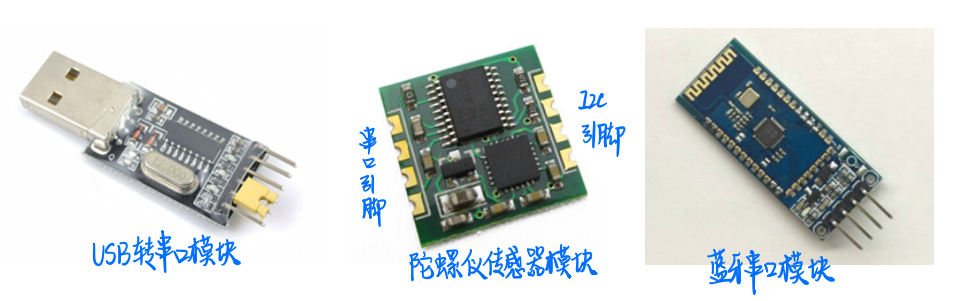

单片机的串口可以使单片机与单片机 ，单片机与电脑 ，与各样的模块互相通信 ，极大地扩展了单片机的应用范围，增强了单片机系统的硬件实力。

1.3 硬件电路

1. 简单双向串口通信有2根通信线（发送端TX和接收端Rx）
2. TX与Rx要交叉连接
3. 当只需单向的数据传输时，可以只接一根通信线
4. 当电平标准不一致，需加电平转换芯片（电平标准不一致无法判断一个电平算高还是算低）

电平标准 ：电平标准是数据1和数据0的表达方式，是传输线缆中人为规定的电压与数据的对应关系，串口常用的电平标准有如下三种

① TTL电平：+3.3V/5V表示1，0V表示0

② RS232电平：-3_{-15V表示1，+3}+15V表示0

③ RS485电平：双线压差+2_{+6V表示1，-2V}-6V表示0（差分信号）

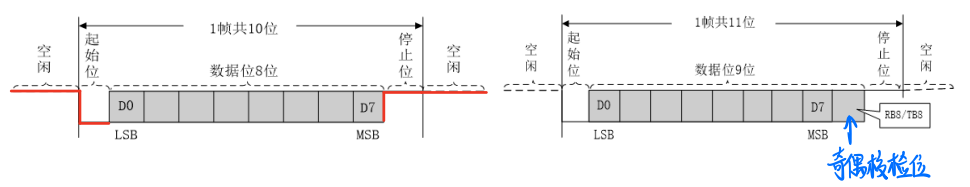

1.4 串口参数及时序

波特率 ：串口通信的速率（通信双方约定速率）
起始位 ：标志一个数据帧的开始，固定为低电平
数据位 ：数据帧的有效载荷，1为高电平，0为低电平，低位先行
检验位 ：用于数据验证，根据数据位计算得来
停止位 ：用于数据帧间隔，固定为高电平

起始位 ：比如波特率对应每个位时间是 T，起始位持续时间为 T再采样。
停止位 ：停止位的主要功能是标识当前帧结束，并为收发双方提供时序缓冲和帧分隔，而不是限制 "必须立即发下一帧"。发送端可根据需求决定何时发新帧，接收端则通过检测起始位的电平跳变来启动新帧接收，两者通过 "信号状态变化" 而非 "固定时间间隔" 实现同步。

发送新帧的起始位必须在当前帧的停止位完全结束后进行，否则会因时序重叠导致接收端误判（冲突）。
奇偶校验 ：通过在数据位后添加一个校验位，使整个数据（包括校验位）中 "1" 的个数为奇数（奇校验）或偶数（偶校验），接收端按同样规则校验，若不符则认为传输出错。

双方提前约定好奇校验还是偶校验。比如：发送端发送的1为奇数个，接收端检测是否为奇数。

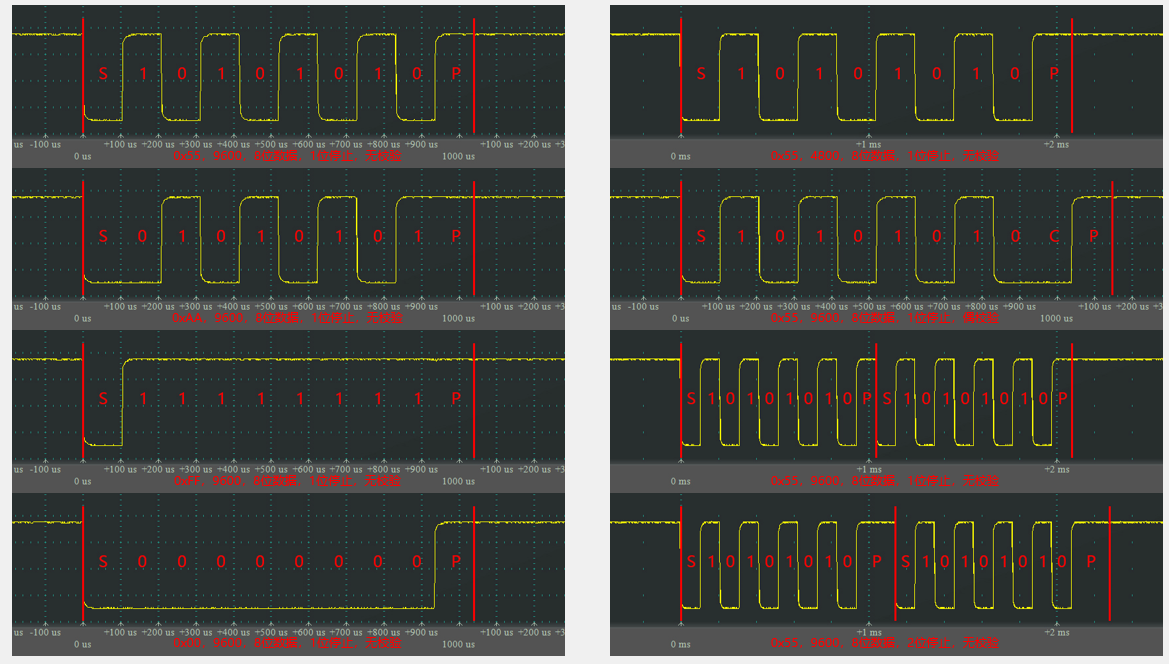

1.5 串口时序

Tx引脚定时输出翻转的高低电平
Rx引脚定时读取引脚的高低电平

二、USART外设

2.1 USART简介

USART通用同步/异步收发器

USART是STM32内部集成的硬件外设，可根据数据寄存器的一个字节数据自动生成数据帧时序，从Tx引脚发送出去，也可自动接收Rx引脚的数据帧时序，拼接为一个字节数据，存放在数据寄存器里

自带波特率发生器 （相当于分频器 ）

可配置数据位长度（8/9） 、停止位长度（0.5 - 2）

可选检验位 （无检验/奇检验/偶检验）

支持同步模式（CLK时钟输出）、硬件流控制（防止处理慢而导致数据丢失的问题）

DMA，智能卡，IrDA

STM32F103C8T6的USART资源：USART1（APB2）、USART2、USART3（APB1）

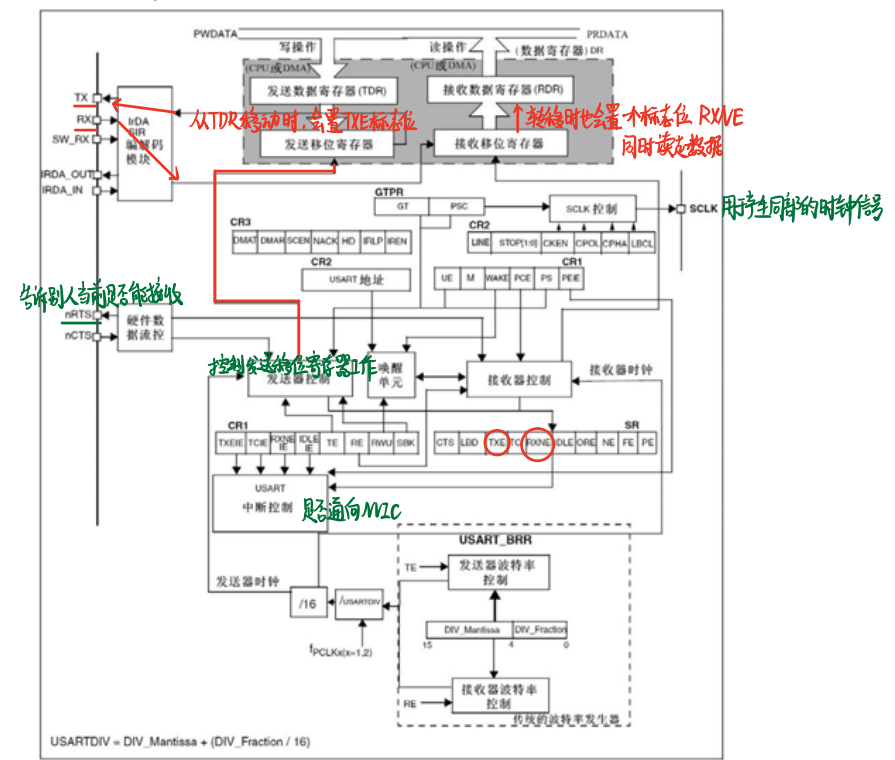

2.2 USART框图

唤醒单元 ：实现串口挂载多设备
TXE ：发送数据寄存器空，当置1时：可以进行新的写操作，当置0时：证明寄存器数据还没有转移到移位寄存器。
RXNE：接收寄存器非空，当置1时：证明寄存器里面有收到数据可以直接拿走，当置0时：证明为空，可以移位新的数据进来。

关于TDR与RDR：

1. TDR：用于暂存待发送的数据，由 CPU 或 DMA 写入，之后会被硬件自动转移到发送移位寄存器，逐位发送到 TX 引脚。
2. RDR：用于暂存接收到的数据，由接收移位寄存器（完成数据拼接后）自动写入，供 CPU 或 DMA 读取。
3. 硬件层面：TDR 和 RDR 是两个独立的物理存储单元，各占用 9 位空间（总 18 位物理空间），分别用于发送和接收数据，完全隔离。
4. 地址层面 ：二者共用同一个寄存器地址（USART_DR），属于 "别名寄存器" 设计。硬件通过操作类型（读 / 写）自动区分：
   写操作→访问 TDR；
   读操作→访问 RDR。
   简言之，TDR 和 RDR 是物理独立的 9 位寄存器，共用地址但通过硬件逻辑区分读写操作，实现了全双工通信的并行工作，无冲突风险。

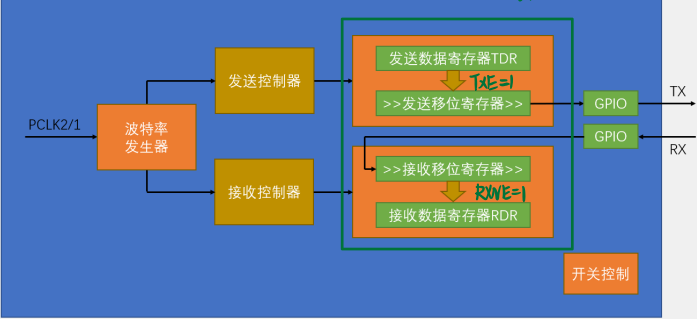

2.3 USART基本结构

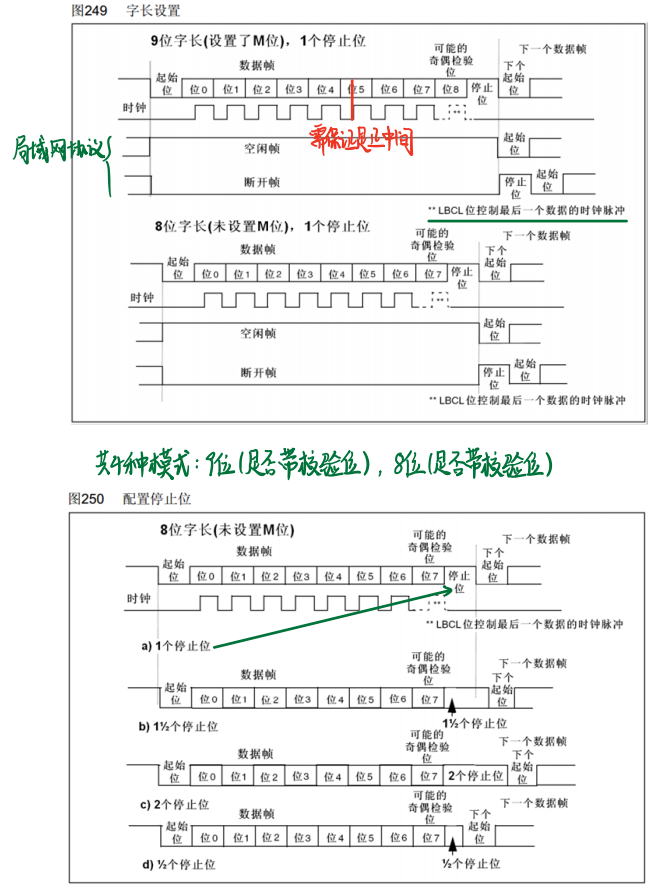

2.4 数据帧

2.4 起始位侦测与数据采样

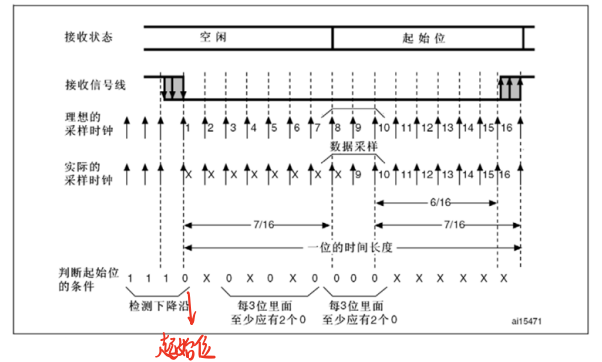

起始位侦测

在标准 UART 通信中，数据帧里面的每一位通常都采样 16 次

"X" 表示该采样时刻的信号状态不影响起始位的判断

在疑似起始位的时间窗口内，按照采样时钟进行多次（通常是多组 3 次采样 ）采样：
每组 3 次采样中，至少有 2 次检测到低电平，才能判定该位为有效的起始位；

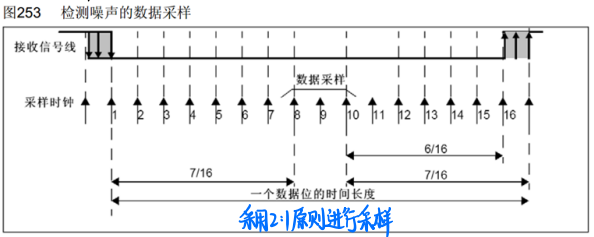

数据采样

UART 采用 16 倍波特率的时钟对数据进行采样，这样可以更精确地确定信号的中间点 ，提高数据接收的准确性和抗噪能力。在检测到起始位后，接收器会在每个数据位的中间位置进行采样 ，具体来说，是在第 7、8、9 次采样时进行数据判断，遵从三中取二的原则确定最终值。

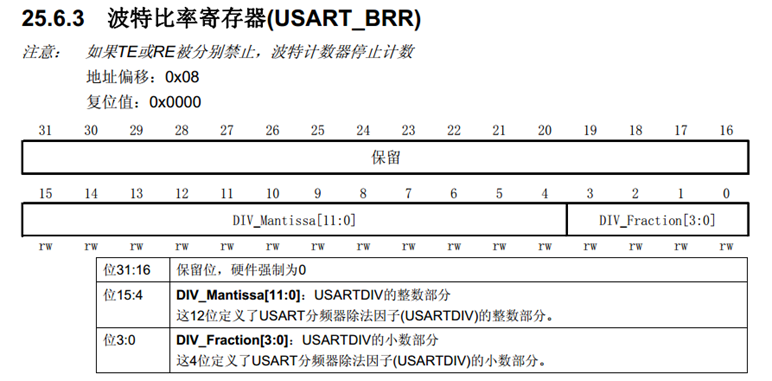

2.5 波特率发生器

发生器和接收器的波特率由波特率寄存器的BRR里的DIV确定

计算公式:波特率 = f（PCLK2/1 ）/ (16×DIV)
ps：除以16是因为每一帧采样16次，在写程序时不需要计算，只需要给出需要的波特率，库函数会自动计算。

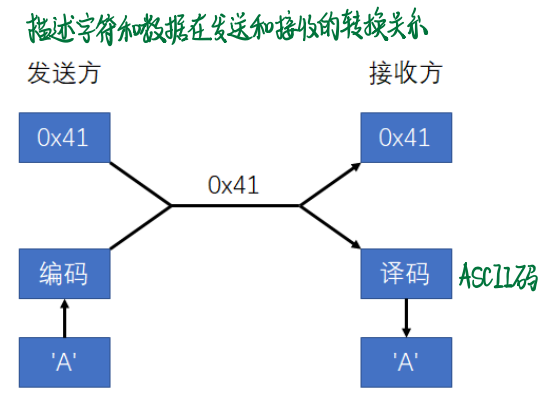

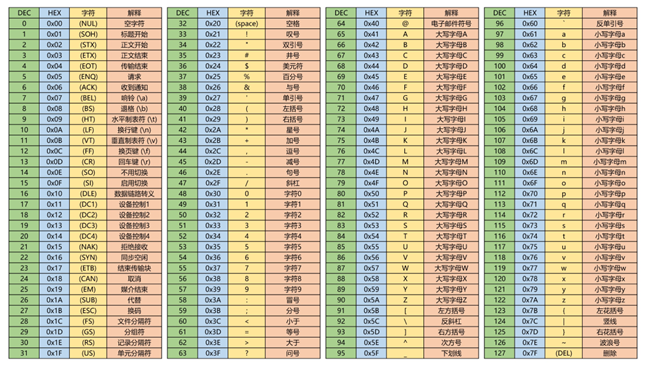

2.6 数据模式

Hex模式/十六进制/二进制模式：以原始形式显示
文本模式/字符模式：以原始数据编码后的形式显示

三、串口发送接收程序

初始化步骤
①开启USART和GPIO的时钟
②GPIO初始化，把Tx配置复用输出，Rx配置为输入
③配置USART，利用结构体
④开启开关控制

3.1串口发送代码

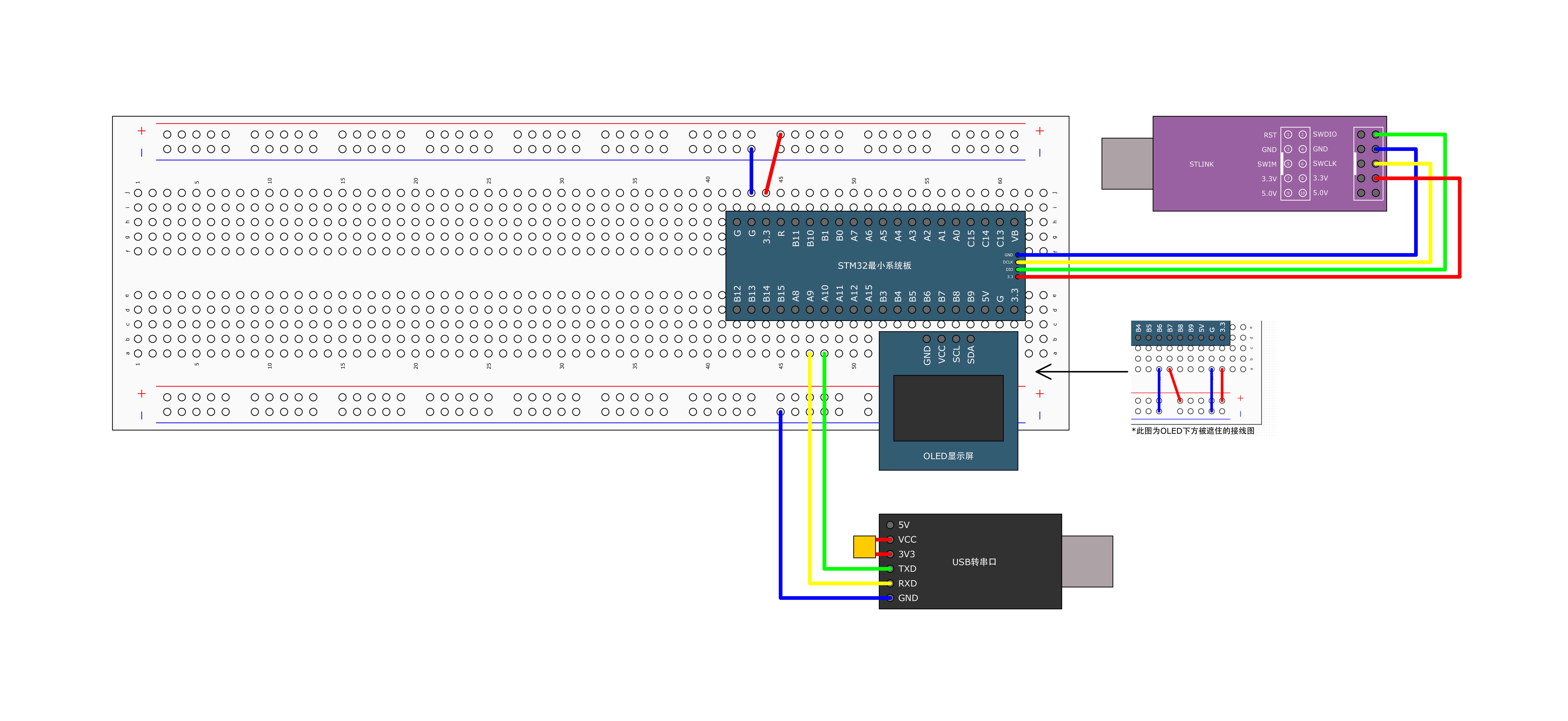

接线图

• Serial.h 模块代码

#ifndef __SERIAL_H
#define __SERIAL_H

#include <stdio.h>

void Serial_Init(void);
void Serial_SendByte(uint8_t Byte);
void Serial_SendArray(uint8_t *Array, uint16_t Length);
void Serial_SendString(char *String);
void Serial_SendNumber(uint32_t Number, uint8_t Length);
void Serial_Printf(char *format, ...);

#endif

• Serial.c 模块代码

#include "stm32f10x.h"                  // Device header
#include <stdio.h>
#include <stdarg.h>

/**
  * 函    数：串口初始化
  * 参    数：无
  * 返 回 值：无
  */
void Serial_Init(void)
{
	/*开启时钟*/
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1, ENABLE);	//开启USART1的时钟
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);	//开启GPIOA的时钟

	/*GPIO初始化*/
	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);					//将PA9引脚初始化为复用推挽输出

	/*USART初始化*/
	USART_InitTypeDef USART_InitStructure;					//定义结构体变量
	USART_InitStructure.USART_BaudRate = 9600;				//波特率
	USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;	//硬件流控制，不需要
	USART_InitStructure.USART_Mode = USART_Mode_Tx;			//模式，选择为发送模式
	USART_InitStructure.USART_Parity = USART_Parity_No;		//奇偶校验，不需要
	USART_InitStructure.USART_StopBits = USART_StopBits_1;	//停止位，选择1位
	USART_InitStructure.USART_WordLength = USART_WordLength_8b;		//字长，选择8位
	USART_Init(USART1, &USART_InitStructure);				//将结构体变量交给USART_Init，配置USART1

	/*USART使能*/
	USART_Cmd(USART1, ENABLE);								//使能USART1，串口开始运行
}

/**
  * 函    数：串口发送一个字节
  * 参    数：Byte 要发送的一个字节
  * 返 回 值：无
  */
void Serial_SendByte(uint8_t Byte)
{
	USART_SendData(USART1, Byte);		//将字节数据写入数据寄存器，写入后USART自动生成时序波形
	while (USART_GetFlagStatus(USART1, USART_FLAG_TXE) == RESET);	//等待发送完成
	/*下次写入数据寄存器会自动清除发送完成标志位，故此循环后，无需清除标志位*/
}

/**
  * 函    数：串口发送一个数组
  * 参    数：Array 要发送数组的首地址
  * 参    数：Length 要发送数组的长度
  * 返 回 值：无
  */
void Serial_SendArray(uint8_t *Array, uint16_t Length)
{
	uint16_t i;
	for (i = 0; i < Length; i ++)		//遍历数组
	{
		Serial_SendByte(Array[i]);		//依次调用Serial_SendByte发送每个字节数据
	}
}

/**
  * 函    数：串口发送一个字符串
  * 参    数：String 要发送字符串的首地址
  * 返 回 值：无
  */
void Serial_SendString(char *String)
{
	uint8_t i;
	for (i = 0; String[i] != '\0'; i ++)//遍历字符数组（字符串），遇到字符串结束标志位后停止
	{
		Serial_SendByte(String[i]);		//依次调用Serial_SendByte发送每个字节数据
	}
}

/**
  * 函    数：次方函数（内部使用）
  * 返 回 值：返回值等于X的Y次方
  */
uint32_t Serial_Pow(uint32_t X, uint32_t Y)
{
	uint32_t Result = 1;	//设置结果初值为1
	while (Y --)			//执行Y次
	{
		Result *= X;		//将X累乘到结果
	}
	return Result;
}

/**
  * 函    数：串口发送数字
  * 参    数：Number 要发送的数字，范围：0~4294967295
  * 参    数：Length 要发送数字的长度，范围：0~10
  * 返 回 值：无
  */
void Serial_SendNumber(uint32_t Number, uint8_t Length)
{
	uint8_t i;
	for (i = 0; i < Length; i ++)		//根据数字长度遍历数字的每一位
	{
		Serial_SendByte(Number / Serial_Pow(10, Length - i - 1) % 10 + '0');	//依次调用Serial_SendByte发送每位数字
	}
}

/**
  * 函    数：使用printf需要重定向的底层函数
  * 参    数：保持原始格式即可，无需变动
  * 返 回 值：保持原始格式即可，无需变动
  */
int fputc(int ch, FILE *f)
{
	Serial_SendByte(ch);			//将printf的底层重定向到自己的发送字节函数
	return ch;
}

/**
  * 函    数：自己封装的prinf函数
  * 参    数：format 格式化字符串
  * 参    数：... 可变的参数列表
  * 返 回 值：无
  */
void Serial_Printf(char *format, ...)
{
	char String[100];				//定义字符数组
	va_list arg;					//定义可变参数列表数据类型的变量arg
	va_start(arg, format);			//从format开始，接收参数列表到arg变量
	vsprintf(String, format, arg);	//使用vsprintf打印格式化字符串和参数列表到字符数组中
	va_end(arg);					//结束变量arg
	Serial_SendString(String);		//串口发送字符数组（字符串）
}

• main.c 模块代码

#include "stm32f10x.h"                  // Device header
#include "Delay.h"
#include "OLED.h"
#include "Serial.h"

int main(void)
{
	/*模块初始化*/
	OLED_Init();						//OLED初始化

	Serial_Init();						//串口初始化

	/*串口基本函数*/
	Serial_SendByte(0x41);				//串口发送一个字节数据0x41

	uint8_t MyArray[] = {0x42, 0x43, 0x44, 0x45};	//定义数组
	Serial_SendArray(MyArray, 4);		//串口发送一个数组

	Serial_SendString("\r\nNum1=");		//串口发送字符串

	Serial_SendNumber(111, 3);			//串口发送数字

	/*下述3种方法可实现printf的效果*/

	/*方法1：直接重定向printf，但printf函数只有一个，此方法不能在多处使用*/
	printf("\r\nNum2=%d", 222);			//串口发送printf打印的格式化字符串
										//需要重定向fputc函数，并在工程选项里勾选Use MicroLIB

	/*方法2：使用sprintf打印到字符数组，再用串口发送字符数组，此方法打印到字符数组，之后想怎么处理都可以，可在多处使用*/
	char String[100];					//定义字符数组
	sprintf(String, "\r\nNum3=%d", 333);//使用sprintf，把格式化字符串打印到字符数组
	Serial_SendString(String);			//串口发送字符数组（字符串）

	/*方法3：将sprintf函数封装起来，实现专用的printf，此方法就是把方法2封装起来，更加简洁实用，可在多处使用*/
	Serial_Printf("\r\nNum4=%d", 444);	//串口打印字符串，使用自己封装的函数实现printf的效果
	Serial_Printf("\r\n");

	while (1)
	{

	}
}

3.2 串口接收程序（接收单字符）

接线图与发送程序相同

• Serial.h 模块代码

#ifndef __SERIAL_H
#define __SERIAL_H

#include <stdio.h>

void Serial_Init(void);
void Serial_SendByte(uint8_t Byte);
void Serial_SendArray(uint8_t *Array, uint16_t Length);
void Serial_SendString(char *String);
void Serial_SendNumber(uint32_t Number, uint8_t Length);
void Serial_Printf(char *format, ...);

uint8_t Serial_GetRxFlag(void);
uint8_t Serial_GetRxData(void);

#endif

• Serial.c 模块代码

#include "stm32f10x.h"                  // Device header
#include <stdio.h>
#include <stdarg.h>

uint8_t Serial_RxData;		//定义串口接收的数据变量
uint8_t Serial_RxFlag;		//定义串口接收的标志位变量

/**
  * 函    数：串口初始化
  * 参    数：无
  * 返 回 值：无
  */
void Serial_Init(void)
{
	/*开启时钟*/
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1, ENABLE);	//开启USART1的时钟
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);	//开启GPIOA的时钟

	/*GPIO初始化*/
	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);					//将PA9引脚初始化为复用推挽输出

	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);					//将PA10引脚初始化为上拉输入

	/*USART初始化*/
	USART_InitTypeDef USART_InitStructure;					//定义结构体变量
	USART_InitStructure.USART_BaudRate = 9600;				//波特率
	USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;	//硬件流控制，不需要
	USART_InitStructure.USART_Mode = USART_Mode_Tx | USART_Mode_Rx;	//模式，发送模式和接收模式均选择
	USART_InitStructure.USART_Parity = USART_Parity_No;		//奇偶校验，不需要
	USART_InitStructure.USART_StopBits = USART_StopBits_1;	//停止位，选择1位
	USART_InitStructure.USART_WordLength = USART_WordLength_8b;		//字长，选择8位
	USART_Init(USART1, &USART_InitStructure);				//将结构体变量交给USART_Init，配置USART1

	/*中断输出配置*/
	USART_ITConfig(USART1, USART_IT_RXNE, ENABLE);			//开启串口接收数据的中断

	/*NVIC中断分组*/
	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);			//配置NVIC为分组2

	/*NVIC配置*/
	NVIC_InitTypeDef NVIC_InitStructure;					//定义结构体变量
	NVIC_InitStructure.NVIC_IRQChannel = USART1_IRQn;		//选择配置NVIC的USART1线
	NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;			//指定NVIC线路使能
	NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 1;		//指定NVIC线路的抢占优先级为1
	NVIC_InitStructure.NVIC_IRQChannelSubPriority = 1;		//指定NVIC线路的响应优先级为1
	NVIC_Init(&NVIC_InitStructure);							//将结构体变量交给NVIC_Init，配置NVIC外设

	/*USART使能*/
	USART_Cmd(USART1, ENABLE);								//使能USART1，串口开始运行
}

/**
  * 函    数：串口发送一个字节
  * 参    数：Byte 要发送的一个字节
  * 返 回 值：无
  */
void Serial_SendByte(uint8_t Byte)
{
	USART_SendData(USART1, Byte);		//将字节数据写入数据寄存器，写入后USART自动生成时序波形
	while (USART_GetFlagStatus(USART1, USART_FLAG_TXE) == RESET);	//等待发送完成
	/*下次写入数据寄存器会自动清除发送完成标志位，故此循环后，无需清除标志位*/
}

/**
  * 函    数：串口发送一个数组
  * 参    数：Array 要发送数组的首地址
  * 参    数：Length 要发送数组的长度
  * 返 回 值：无
  */
void Serial_SendArray(uint8_t *Array, uint16_t Length)
{
	uint16_t i;
	for (i = 0; i < Length; i ++)		//遍历数组
	{
		Serial_SendByte(Array[i]);		//依次调用Serial_SendByte发送每个字节数据
	}
}

/**
  * 函    数：串口发送一个字符串
  * 参    数：String 要发送字符串的首地址
  * 返 回 值：无
  */
void Serial_SendString(char *String)
{
	uint8_t i;
	for (i = 0; String[i] != '\0'; i ++)//遍历字符数组（字符串），遇到字符串结束标志位后停止
	{
		Serial_SendByte(String[i]);		//依次调用Serial_SendByte发送每个字节数据
	}
}

/**
  * 函    数：次方函数（内部使用）
  * 返 回 值：返回值等于X的Y次方
  */
uint32_t Serial_Pow(uint32_t X, uint32_t Y)
{
	uint32_t Result = 1;	//设置结果初值为1
	while (Y --)			//执行Y次
	{
		Result *= X;		//将X累乘到结果
	}
	return Result;
}

/**
  * 函    数：串口发送数字
  * 参    数：Number 要发送的数字，范围：0~4294967295
  * 参    数：Length 要发送数字的长度，范围：0~10
  * 返 回 值：无
  */
void Serial_SendNumber(uint32_t Number, uint8_t Length)
{
	uint8_t i;
	for (i = 0; i < Length; i ++)		//根据数字长度遍历数字的每一位
	{
		Serial_SendByte(Number / Serial_Pow(10, Length - i - 1) % 10 + '0');	//依次调用Serial_SendByte发送每位数字
	}
}

/**
  * 函    数：使用printf需要重定向的底层函数
  * 参    数：保持原始格式即可，无需变动
  * 返 回 值：保持原始格式即可，无需变动
  */
int fputc(int ch, FILE *f)
{
	Serial_SendByte(ch);			//将printf的底层重定向到自己的发送字节函数
	return ch;
}

/**
  * 函    数：自己封装的prinf函数
  * 参    数：format 格式化字符串
  * 参    数：... 可变的参数列表
  * 返 回 值：无
  */
void Serial_Printf(char *format, ...)
{
	char String[100];				//定义字符数组
	va_list arg;					//定义可变参数列表数据类型的变量arg
	va_start(arg, format);			//从format开始，接收参数列表到arg变量
	vsprintf(String, format, arg);	//使用vsprintf打印格式化字符串和参数列表到字符数组中
	va_end(arg);					//结束变量arg
	Serial_SendString(String);		//串口发送字符数组（字符串）
}

/**
  * 函    数：获取串口接收标志位
  * 参    数：无
  * 返 回 值：串口接收标志位，范围：0~1，接收到数据后，标志位置1，读取后标志位自动清零
  */
uint8_t Serial_GetRxFlag(void)
{
	if (Serial_RxFlag == 1)			//如果标志位为1
	{
		Serial_RxFlag = 0;
		return 1;					//则返回1，并自动清零标志位
	}
	return 0;						//如果标志位为0，则返回0
}

/**
  * 函    数：获取串口接收的数据
  * 参    数：无
  * 返 回 值：接收的数据，范围：0~255
  */
uint8_t Serial_GetRxData(void)
{
	return Serial_RxData;			//返回接收的数据变量
}

/**
  * 函    数：USART1中断函数
  * 参    数：无
  * 返 回 值：无
  * 注意事项：此函数为中断函数，无需调用，中断触发后自动执行
  *           函数名为预留的指定名称，可以从启动文件复制
  *           请确保函数名正确，不能有任何差异，否则中断函数将不能进入
  */
void USART1_IRQHandler(void)
{
	if (USART_GetITStatus(USART1, USART_IT_RXNE) == SET)		//判断是否是USART1的接收事件触发的中断
	{
		Serial_RxData = USART_ReceiveData(USART1);				//读取数据寄存器，存放在接收的数据变量
		Serial_RxFlag = 1;										//置接收标志位变量为1
		USART_ClearITPendingBit(USART1, USART_IT_RXNE);			//清除USART1的RXNE标志位
																//读取数据寄存器会自动清除此标志位
																//如果已经读取了数据寄存器，也可以不执行此代码
	}
}

• main.c 模块代码

#include "stm32f10x.h"                  // Device header
#include "Delay.h"
#include "OLED.h"
#include "Serial.h"

uint8_t RxData;			//定义用于接收串口数据的变量

int main(void)
{
	/*模块初始化*/
	OLED_Init();		//OLED初始化

	/*显示静态字符串*/
	OLED_ShowString(1, 1, "RxData:");

	/*串口初始化*/
	Serial_Init();		//串口初始化

	while (1)
	{
		if (Serial_GetRxFlag() == 1)			//检查串口接收数据的标志位
		{
			RxData = Serial_GetRxData();		//获取串口接收的数据
			Serial_SendByte(RxData);			//串口将收到的数据回传回去，用于测试
			OLED_ShowHexNum(1, 8, RxData, 2);	//显示串口接收的数据
		}
	}
}

有关【STM32】USART串口（上）就到这，希望对你有所帮助，感谢观看！
