完成 Block Design 设计后进行综合与实现， NoP 逻辑加速引擎的在不同 FPGA 平台中的资源占用率分别如表 1 和表 2 所示。 从表中可以看到， 本课题设计的 NoP逻辑加速引擎资源占用率低， 使其能够更容易的被集成到应用环境中。
表1 基于 ZCU106 开发板的资源占用率
表2 基于 VC709 开发板的资源占用率

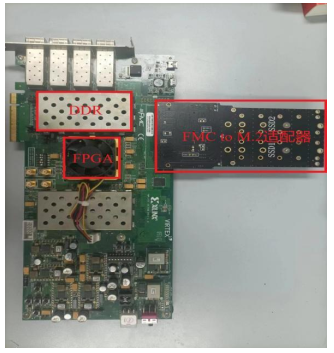

基于 ZCU106 FPGA 和 VC709 FPGA 和硬件测试平台实物连接图分别如图 1 和图 2 所示。 图中 SSD 通过 FMC to M.2 适配器连接到 FPGA 开发板上。
图1 ZCU106 连接实物图
图2 VCU709连接实物图
