Cadence 制作 Title Block

在使用 Cadence 的过程中，突然想到，我怎么制作一个原理图下面的 Title Block 的模板呢？

现总结如下

创建一个 Library

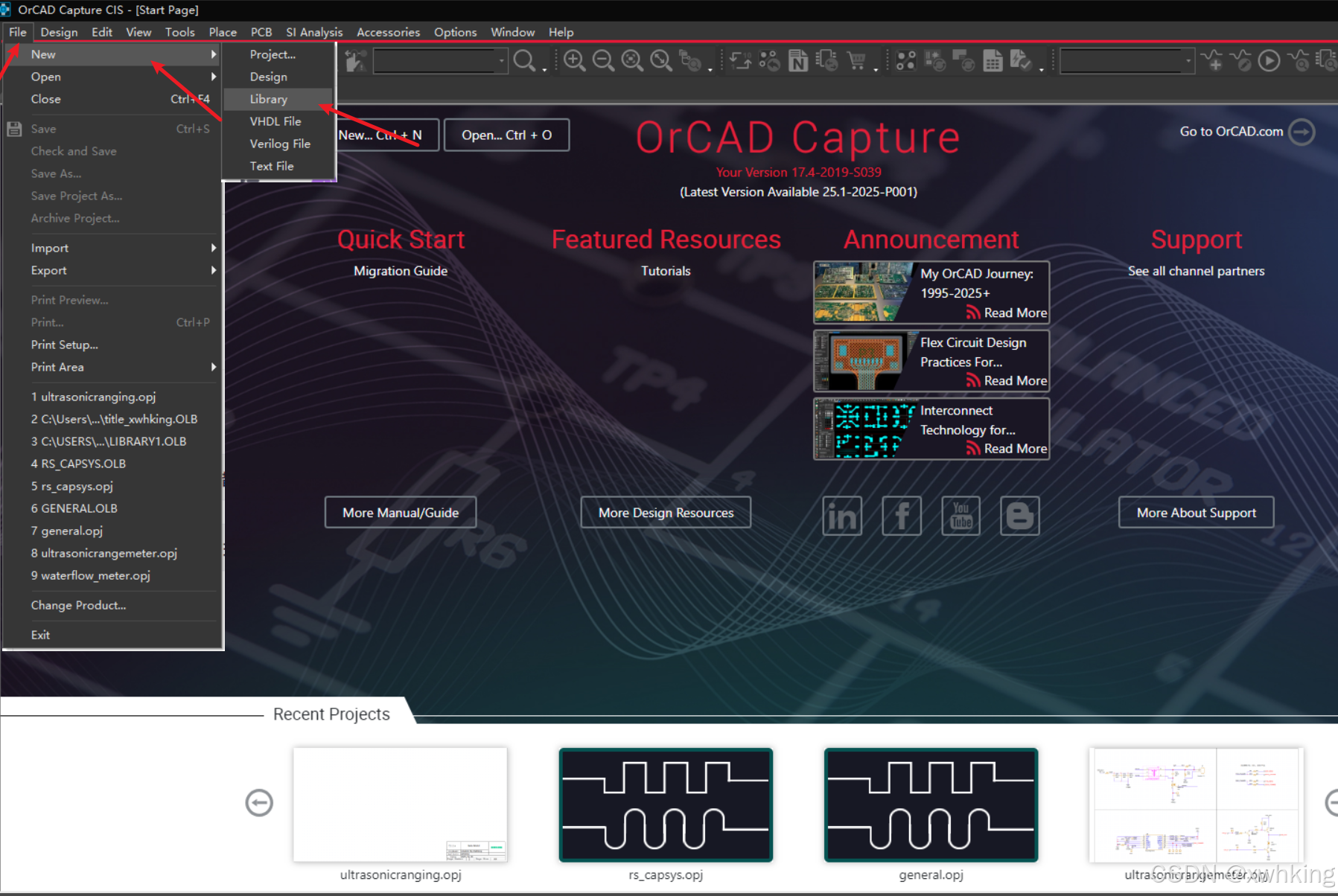

• 新建 Library


添加 Symbol

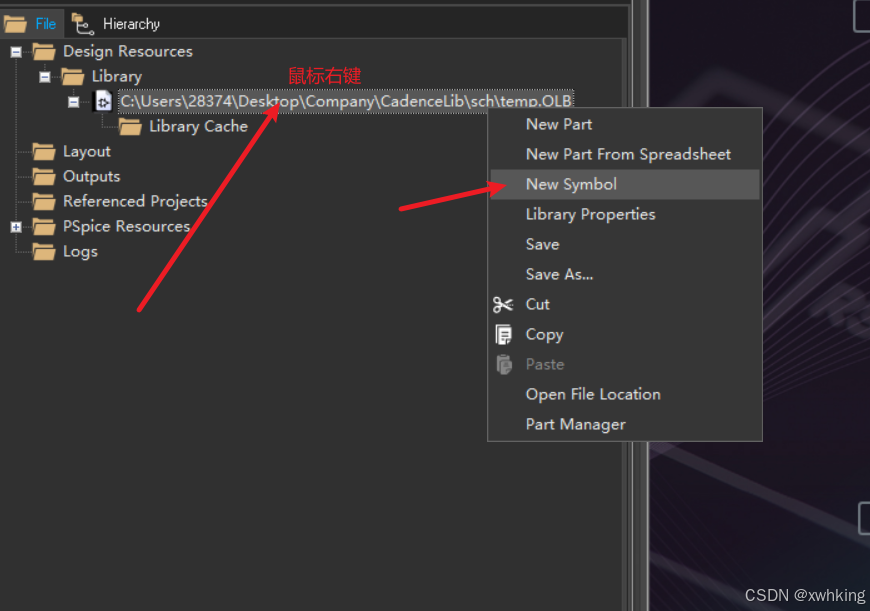

• 创建一个

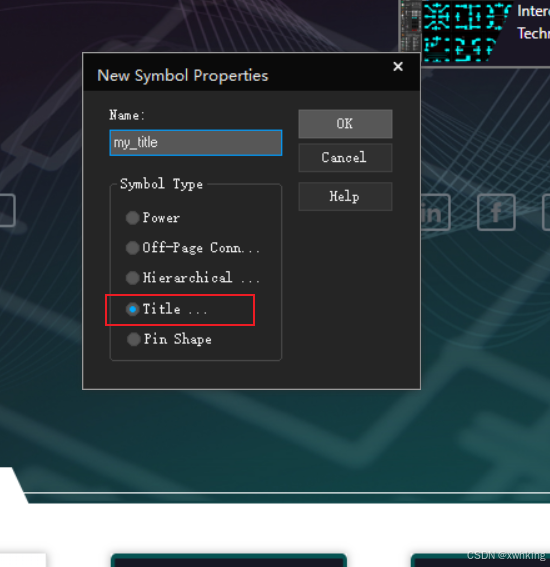

• 选择 Title... 名字的话随意


设计 Title Block

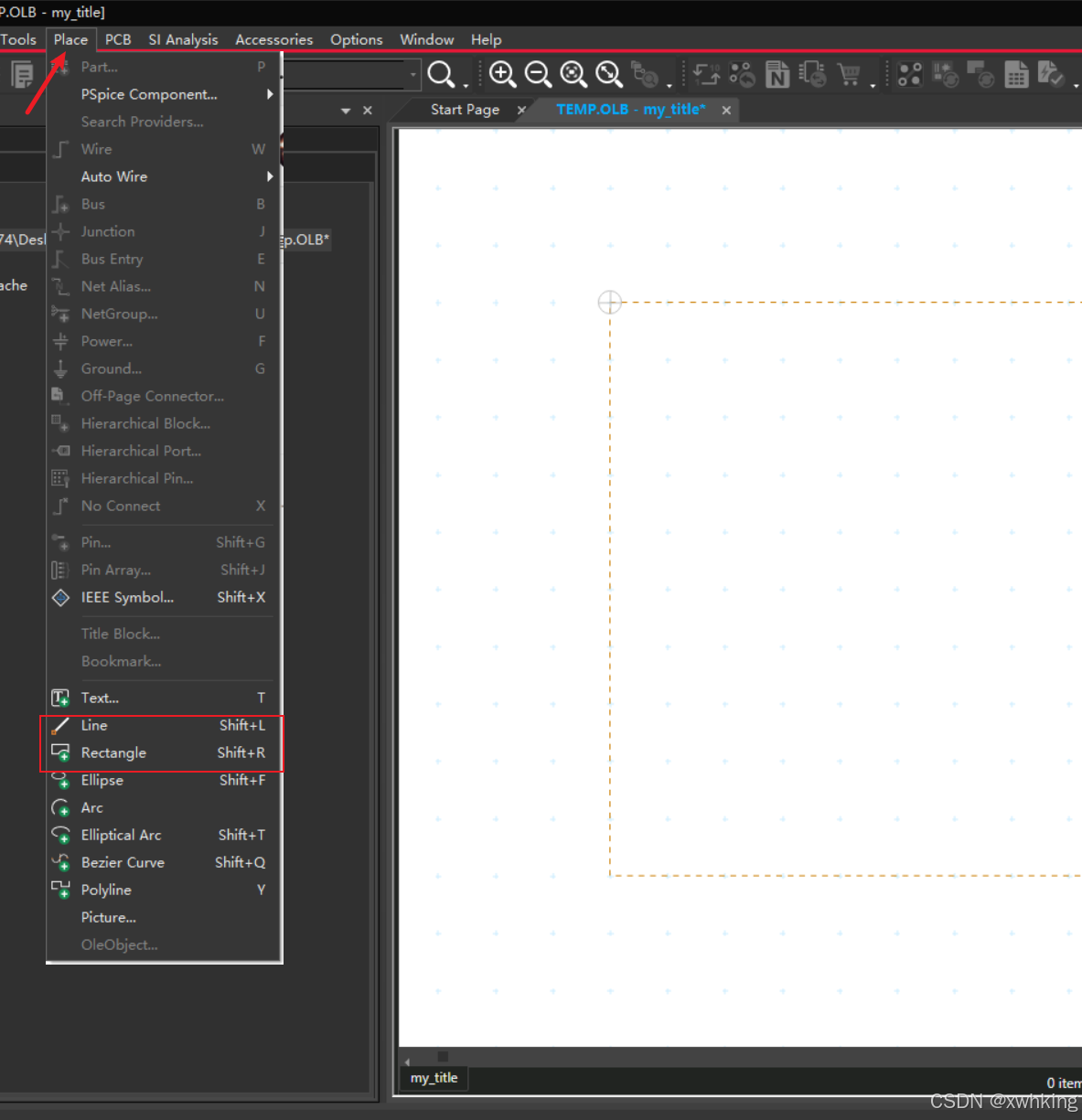

• 通过放置矩形、线条来进行设计


• 通过 Symbol Properties 添加这个 Title Block 的属性，也就是你到时候需要填写的内容

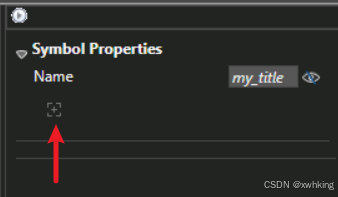

  • 点击进行添加

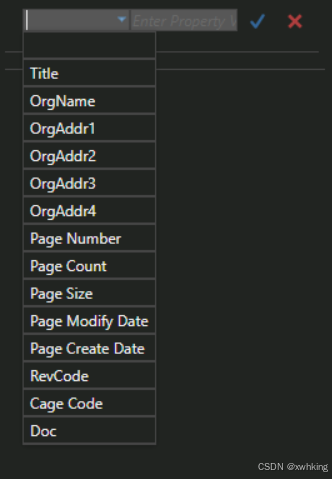

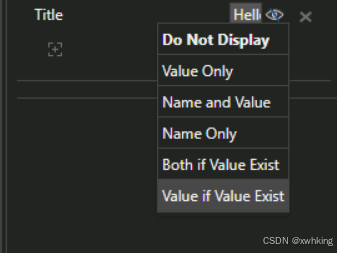

  • 这里会有一些推荐的项目，可以直接选择，也可以自定义，后面的眼睛是表示是否显示，显示的样式，这个属性是以键值对的形式存在的





• 我设计的样子

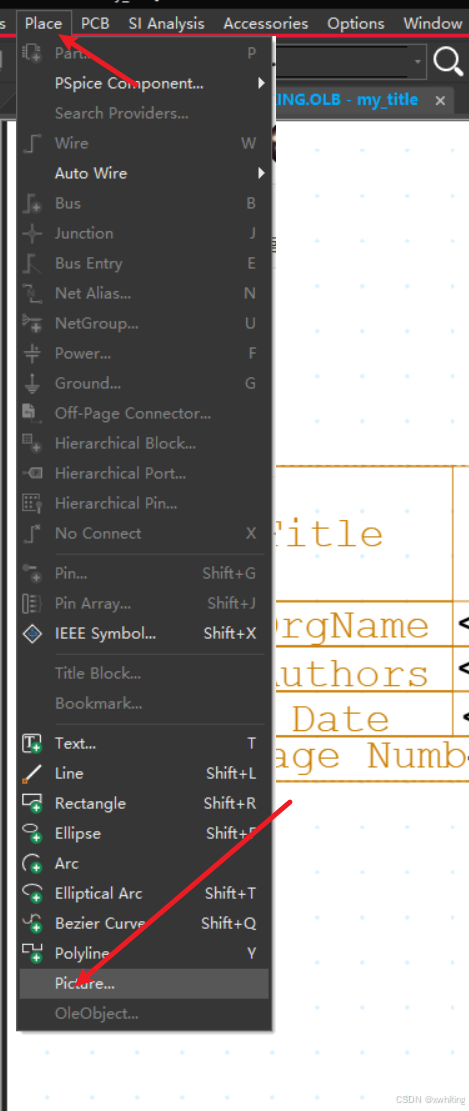

• logo 的添加，选择place，picture就可以了，不过图片他默认要bmp模式，这个直接转换就可以，转换地址


使用 Title Block

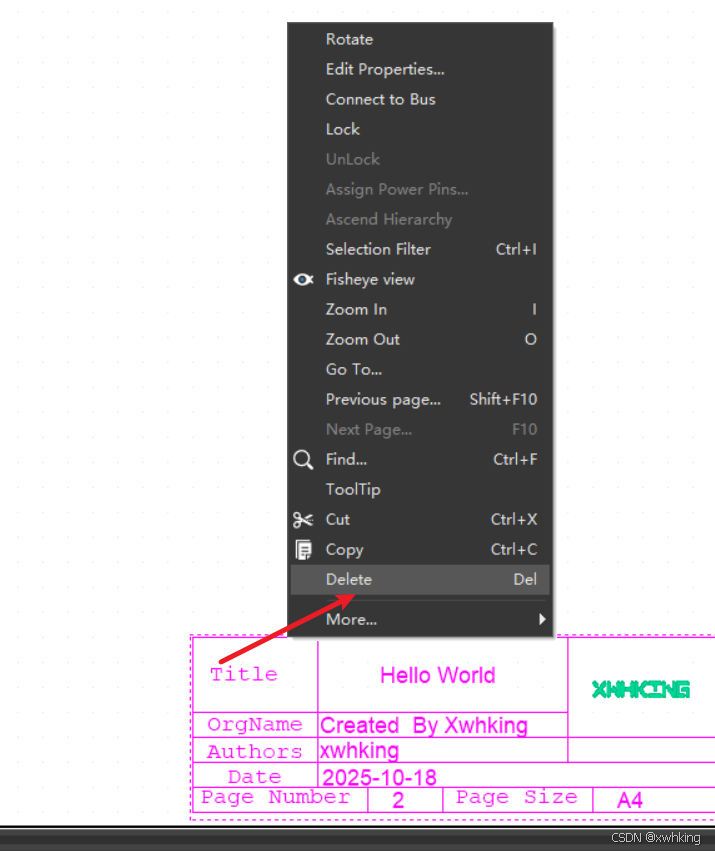

• 删除原来的 Title Block

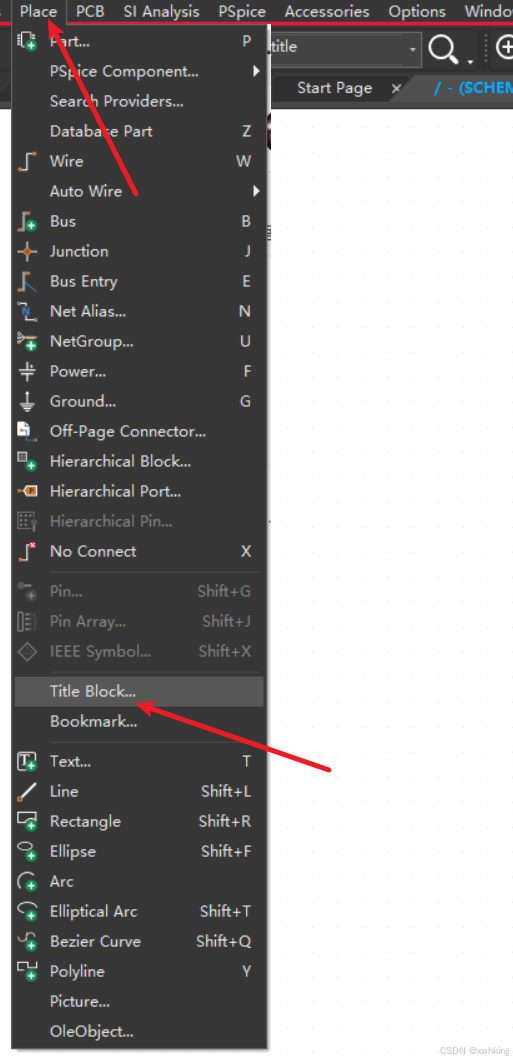

• 放置 Title Block

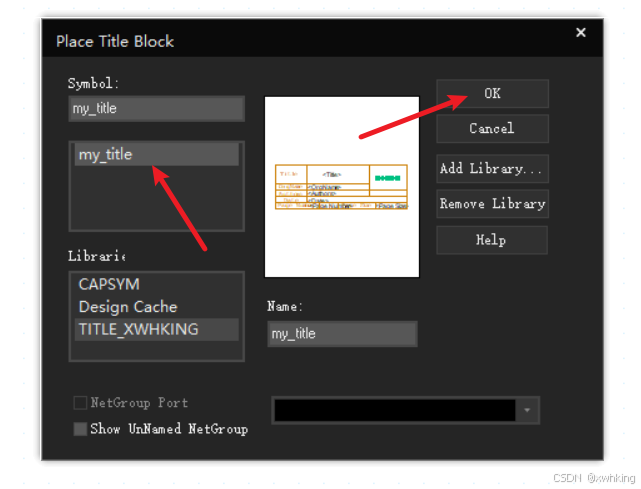

• 选择设计保存好的 Title Block 导入


• 选择 ok


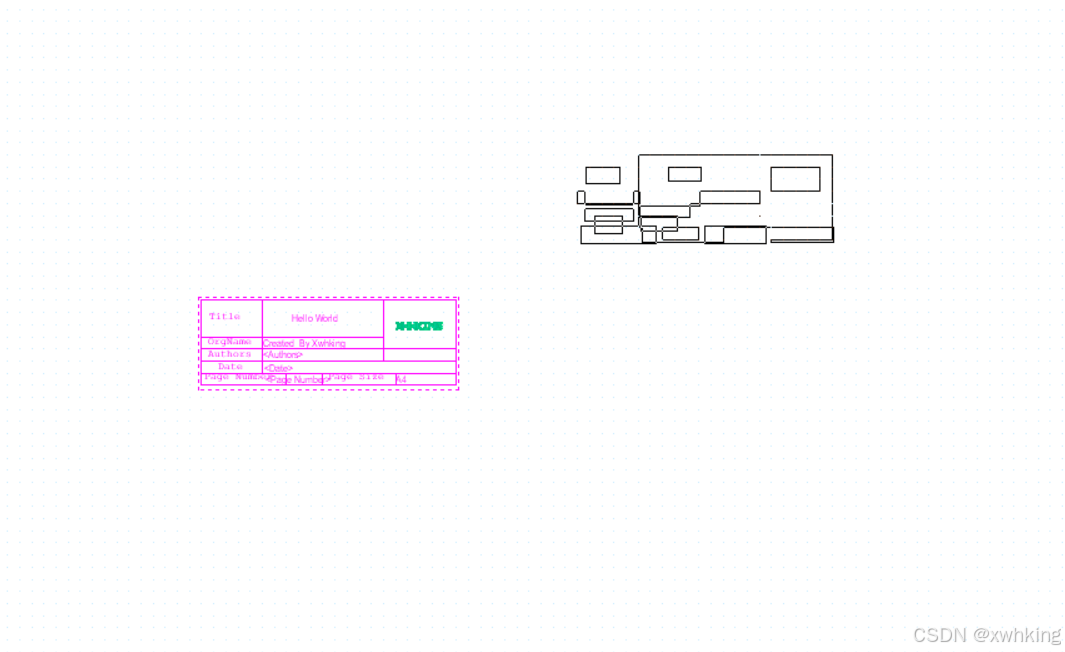

• 完成
