拆解3D Gaussian Splatting：原理框架、实战 demo 与自驾仿真落地探索！

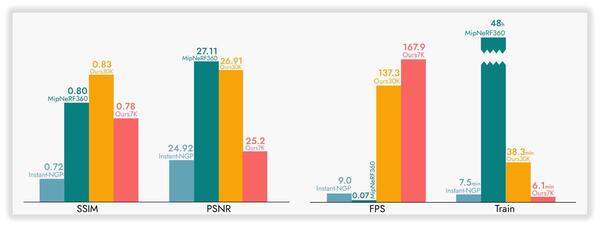

在保持高保真度场景重建 的同时，3DGS技术 还具备出色的渲染速度 ，这得益于其采用的基于图像分块的渲染方式。通过与其他三维重建方法对比可见，3DGS在视觉效果上能够媲美NeRF-360 ，而训练时间却大幅缩短至几十分钟甚至几分钟。相较于NeRF-360动辄数十小时的训练成本，这无疑是一项重要突破。

能够在与Instant-NGP相当的训练时长内，达到接近NeRF-360的重建质量，正是3DGS技术的关键优势所在，也是其在三维重建领域持续受到关注的重要原因。

2、3DGS整体框架

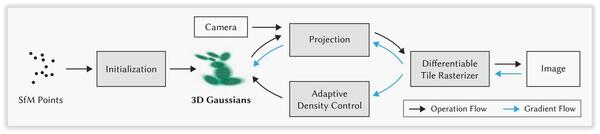

3D Gaussian Splatting（3DGS）的整体框架是一个端到端 的管道 ，其核心思想是将整个三维场景 表示为数百万个可学习的3D高斯球。这些高斯球作为场景的基本表示单元，每个都拥有各自的属性，包括3D空间中的位置、描述其形状与方向的协方差矩阵、以及视角相关的球谐函数所表示的颜色和不透明度。

整个流程可以分为7个步骤：

**初始化：**基于输入的RGB图像序列，通过sfm算法（COLMAP）估计初始稀疏点云及相机位姿；
**高斯空间建模：**将初始点云转换为一系列3D高斯椭球；
**视锥体筛选：**根据当前相机参数，剔除位于视锥体范围之外的3D高斯椭球；
**可微分投影：**将保留的3D高斯椭球通过可微分的仿射变换投影至2D图像平面；
**分块光栅化：**将投影后的高斯椭球按图像块组织，并采用基于瓦片的光栅器，实现并行、有序的混合渲染；
**损失计算与反向传播：**比较渲染输出与真实图像，计算重构损失并通过反向传播优化高斯椭球的各项属性参数；
**自适应密度控制：**在训练过程中动态执行高斯椭球的克隆与分裂操作。

03 3DGS的实战Demo搭建

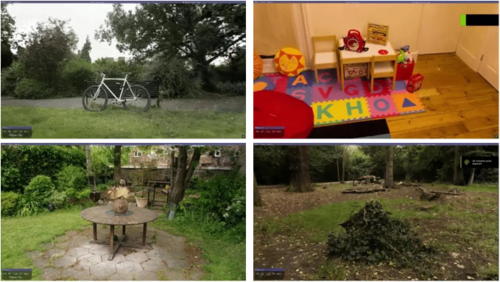

利用开源模型就可以进行一些场景的重建，开源仓库：https://github.com/graphdeco-inria/gaussian-splatting

1、COLMAP初始化点云

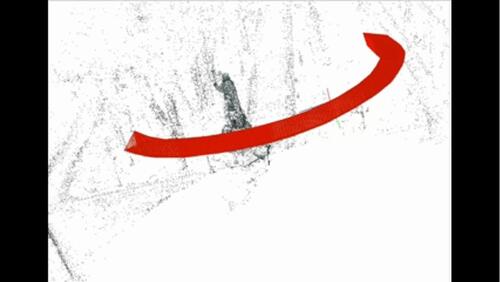

要对3DGS模型进行训练，需要先的得到一组初始化点云，利用COLMAP可以从一组无序的照片中，得到相机的拍摄位姿和场景的三维点云。得到初始化点云和相机位姿的效果如下图：

2、输入模型进行迭代训练

得到初始化点云后，就可以将点云信息输入到3DGS模型 中进行迭代训练 。3DGS迭代训练通过不断渲染误差反馈 来优化高斯的位置、颜色和形状，并动态增删高斯，使场景逐渐从粗糙点群精化为高保真实体模型。

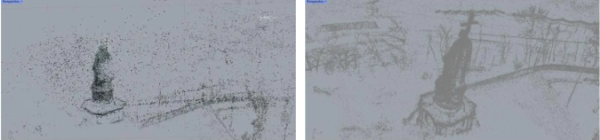

以下是初始化点云和训练迭代2万次后的点云对比 ，可以看到迭代训练后的点云信息更加丰富 ，场景细节更加多样。利用这些点云和3DGS椭球就可以构建出逼真的三维场景。

04 3DGS在自驾仿真中的应用探索

1、从World Extractor到aiSim

World Extractor 能从原始传感器数据中，直接创建出3DGS重建的数据信息，从而可以直接导入康谋仿真软件aiSim中，进行场景渲染。这大大节省了仿真场景构建时间。并且，aiSim通过优化渲染模型 ，可以获得高保真的3DGS场景导入。

新构建了GGSR，即通用高斯泼溅渲染器，优化3D重建场景下RayTracying传感器渲染
优化广角镜头渲染，增强一致性
支持自由移动视角，减少伪影产生

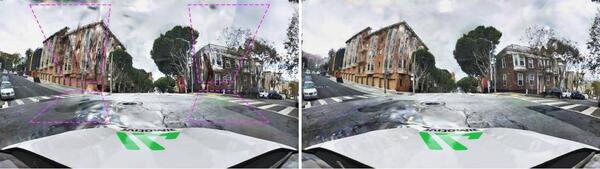

左边是渲染优化前，会出现大FoV相机不一致性。右边是渲染方案优化后，可以增强一致性。

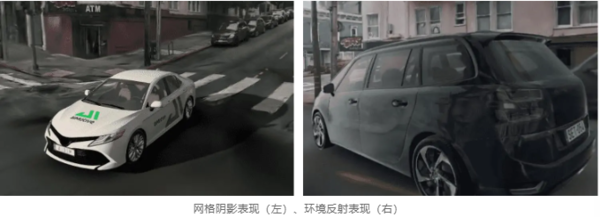

优秀的仿真效果：

05 3DGS未来发展与挑战

在系统探讨了3DGS的技术原理与实践路径后，我们需要清醒地认识到：这项技术正处在从"可用"到"好用"的关键演进阶段，同时也存在着很多待发展的技术要点和面临的挑战！

1、发展

3DGS技术正沿着效率极致化 与能力边界拓展 的双重路径演进。一方面追求超大规模场景的实时重建与交互 ，另一方面致力于实现动态场景的精准建模与语义级理解。

（1）效率与应用的极致化

实时性与交互性：实现毫秒级动态场景重建与渲染，支持用户实时交互；
硬件加速：开发专用硬件（如ASIC/FPGA）与更优的CUDA内核，让3DGS在移动端、边缘设备上流畅运行；
大规模场景：突破内存限制，实现对城市级、自然景观等超大规模场景的高效建模与漫游。

（2）动态场景与语义理解

4D重建：轻松处理动态物体，生成高质量4D动态场景，直接应用于影视、自动驾驶仿真；
语义与编辑：与SAM等分割模型结合，实现实例级的物体识别、分离与编辑；
生成式AI融合：作为3D表示，与Diffusion等生成式模型结合，实现文本/图片到3D场景的高质量、高效率生成。

（3）与其他技术的融合与统一

与NeRF互补：发挥3DGS渲染快的优势，弥补NeRF在抗锯齿、细节重建上的不足，形成混合建模管线；
"3D基础模型"的基石：作为一种高效的3D表示方法，为构建大规模3D场景的基础模型提供可能。

2、挑战

3DGS技术在渲染质量 与动态场景处理 方面仍存在理论瓶颈，其"黑箱 "特性与数据依赖性 也制约了技术的规模化应用。这些挑战亟待从算法原理 与工程实现层面协同突破。

（1）渲染质量与一致性

锯齿与闪烁：由于2D Splatting的固有特性，容易出现锯齿、走样和边缘闪烁问题；
跨视角不一致性：在不同视角下，Gaussian的分布可能出现轻微的不一致，影响几何的精确性；
透明与反射材质：对半透明、镜面等高光/反射材质的建模能力仍然较弱，效果不如基于体素渲染的NeRF。

（2）动态场景与学习瓶颈

动态处理"粗暴"：目前的动态3DGS多依赖于变形场或时序参数，难以处理剧烈的、非刚性的形变；
数据依赖性强：性能高度依赖于输入图像的质量和数量，对稀疏输入或存在大量遮挡的场景，重建效果会急剧下降；
缺乏标准与生态：相比成熟的Mesh流程，3DGS缺乏行业标准工具链。

（3）理论基础与可控性

"黑箱"特性：Gaussian的分布与参数缺乏明确的物理和几何解释，像一个可微分的点云渲染"黑盒"，难以进行精确的、程序化的控制；
参数冗余与过拟合：场景复杂度直接与Gaussian数量挂钩，可能导致训练过拟合和存储浪费。

06 总结

显而易见，3DGS 以创新的3D高斯球表示方法，在重建质量 与效率间实现了突破性平衡。从技术原理到实战演示，再到康谋在自动驾驶仿真中的完整工具链实践，3DGS展现了显著的工程价值。

尽管在动态场景处理和渲染质量方面仍面临挑战，但随着硬件加速和算法优化的持续推进，3DGS有望在自动驾驶 、数字孪生等领域发挥更大价值，为三维重建技术开启新的可能！
