目录
一、主要功能
1、数码管液晶显示
2、按键控制开始、暂停、存储、上下翻页
3、100条存储记录
二、使用步骤
基于51单片机的秒表计时器系统（带存储）是一个典型的嵌入式应用项目，结合了定时器中断、按键控制、数码管显示以及数据存储功能。

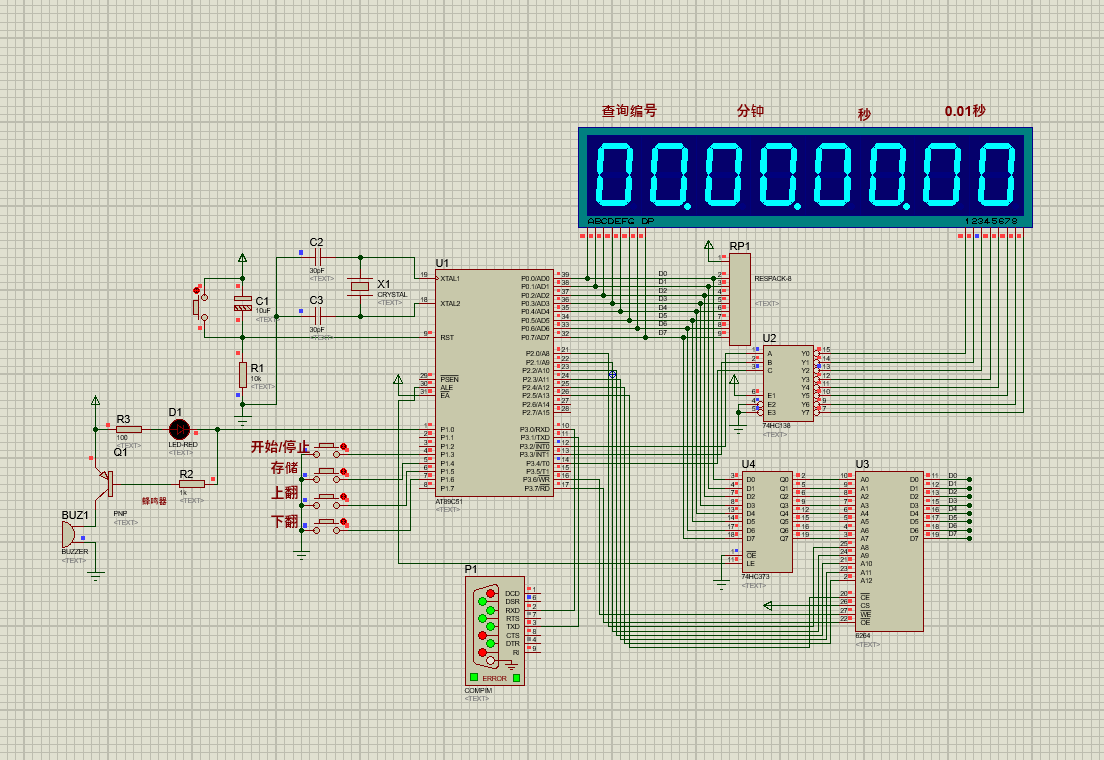

三、硬件资源
1、51单片机核心模块
2、按键模块
3、数码管驱动芯片模块
4、继电器模块
5、数码管显示模块

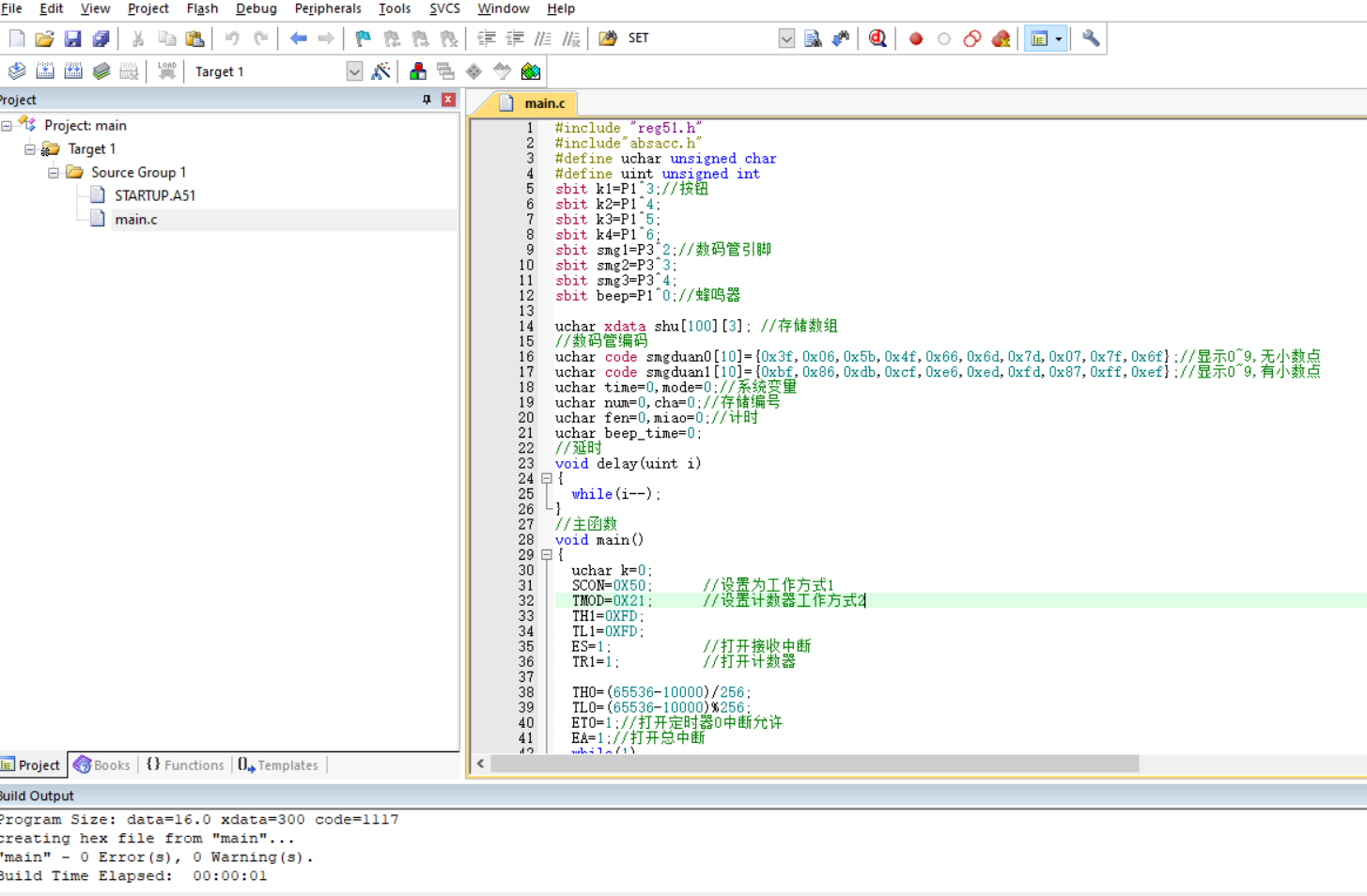

四、软件设计
#include "reg51.h"
#include"absacc.h"
#define uchar unsigned char
#define uint unsigned int
sbit k1=P1^3;//按钮
sbit k2=P1^4;
sbit k3=P1^5;
sbit k4=P1^6;
sbit smg1=P3^2;//数码管引脚
sbit smg2=P3^3;
sbit smg3=P3^4;
sbit beep=P1^0;//蜂鸣器
uchar xdata shu[100][3]; //存储数组
//数码管编码
uchar code smgduan0[10]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};//显示0~9,无小数点
uchar code smgduan1[10]={0xbf,0x86,0xdb,0xcf,0xe6,0xed,0xfd,0x87,0xff,0xef};//显示0~9,有小数点
uchar time=0,mode=0;
uchar num=0,cha=0;
uchar fen=0,miao=0;
uchar beep_time=0;
//延时
void delay(uint i)
{
while(i--);
}
//主函数
void main()
{
uchar k=0;
SCON=0X50; //设置为工作方式1
TMOD=0X21; //设置计数器工作方式2
TH1=0XFD;
TL1=0XFD;
ES=1; //打开接收中断
TR1=1; //打开计数器
TH0=(65536-10000)/256;
TL0=(65536-10000)%256;
ET0=1;//打开定时器0中断允许
EA=1;//打开总中断
while(1)
{
if(k1 && k2 && k3 && k4)
k=0;
}
}
//定时器0中断
void Timer0() interrupt 1
{
TH0=(65536-10000)/256;
TL0=(65536-10000)%256;
if(time<99)//0.01s
time++;
else
{
time=0;
if(miao<59)//秒计时
miao++;
else
{
miao=0;
if(fen<99)//分计时
fen++;
}
}
if(beep_time>0)//蜂鸣器控制
{
beep_time--;
beep=0;
}
else
beep=1;
}
五、实验现象
演示视频：
【51单片机-B068】【protues仿真】基于51单片机秒表计时器（带存储）仿真
