从零起步学习MySQL || 第九章：从数据页的角度看B+树及MySQL中数据的底层存储原理（结合常见面试题深度解析）

一、InnoDB 是如何存储数据的

1. InnoDB 的存储结构层次

InnoDB 的数据文件不是随意放数据，而是有严格的层次结构：

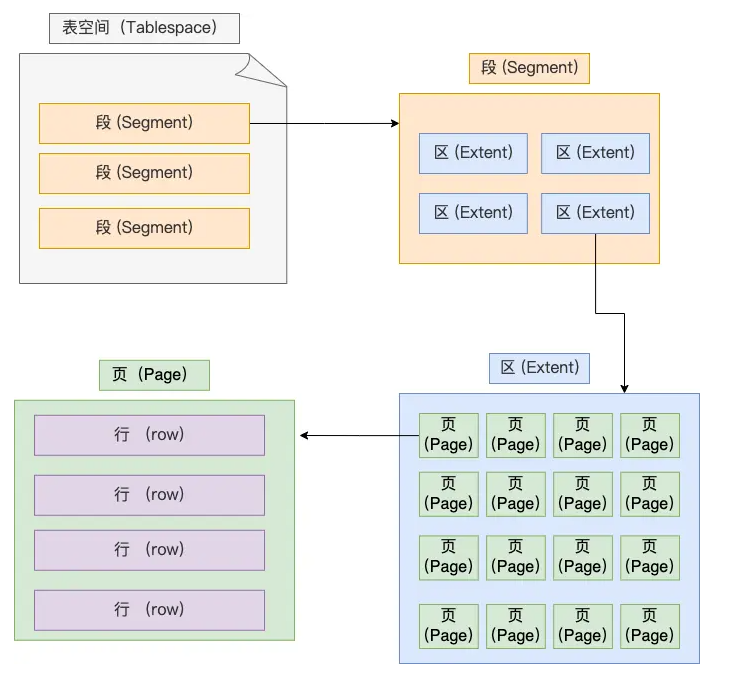

逻辑结构层次：
数据库 -> 表空间 (tablespace) -> 段 (segment) -> 区 (extent) -> 页 (page) -> 行 (row)

我们从大到小地解释：

(1) 表空间 (Tablespace)

• InnoDB 默认会将所有数据存储在一个或多个表空间文件（.ibd 或 ibdata1）中。

• 每个表对应一个表空间（如果开启了 innodb_file_per_table=ON），也就是说：

  表A的数据存储在表A.ibd
  表B的数据存储在表B.ibd

(2) 段 (Segment)

• 一个表空间里会有多个"段"。

• 主要有两种段：

  • 数据段（Data Segment）：存储表的数据。

  • 索引段（Index Segment）：存储索引的内容（B+ 树的节点）。

• 每个索引对应一个段。

(3) 区 (Extent)

• 每个段由多个区组成。

• 一个区（Extent）大小是 1MB。

• 每个区包含多个页（通常为 64 个页）。

(4) 页 (Page)

• InnoDB 最小的存储单位是页（Page） ，默认大小为 16KB。

• 页中存储了若干行记录（Row）。

• 常见页类型有：

  • 数据页（存表记录）

  • 索引页（存B+树节点）

  • Undo页、系统页、事务页等

(5) 行 (Row)

• 每一行数据就是我们插入的记录。

• 每行记录包括：

  • 用户定义的列

  • 隐藏列（如 DB_ROW_ID、DB_TRX_ID、DB_ROLL_PTR）

• 行内存储采用 行格式（Row Format） ，如 COMPACT 或 DYNAMIC，以节省空间。

补充讲解：

因为在第六章https://blog.csdn.net/ze15829163918/article/details/153696668?spm=1001.2014.3001.5502https://blog.csdn.net/ze15829163918/article/details/153696668?fromshare=blogdetail&sharetype=blogdetail&sharerId=153696668&sharerefer=PC&sharesource=ze15829163918&sharefrom=from_linkhttps://blog.csdn.net/ze15829163918/article/details/153696668?fromshare=blogdetail&sharetype=blogdetail&sharerId=153696668&sharerefer=PC&sharesource=ze15829163918&sharefrom=from_linkhttps://blog.csdn.net/ze15829163918/article/details/153696668?spm=1001.2014.3001.5502中我们已经讲过一行数据的存储，这里就直接讲一页数据的存储

一、InnoDB 数据页是什么？

在 InnoDB 存储引擎中：

• 页（Page）是最小的读写单位；

• 页的默认大小是 16KB（16384字节）；

• 页存储在表空间（tablespace）中；

• 不同类型的页有不同作用，比如：

  • 数据页（存放表记录）

  • 索引页（存放索引节点）

  • Undo页、事务页、系统页等。

我们今天重点讲 数据页（Data Page） ，它的类型在源码中叫 FIL_PAGE_INDEX。

一页（Page）就像一个小"抽屉"，里面放着若干行数据（记录），还有页头、页尾和一些辅助信息用于定位、校验、链接等。

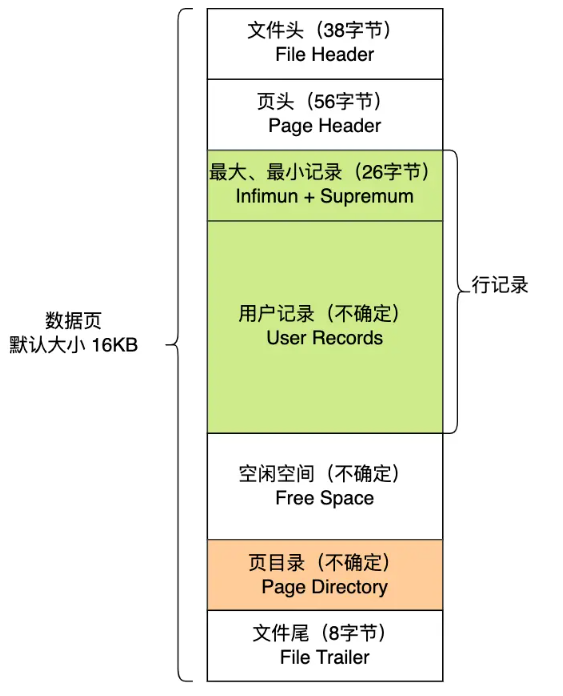

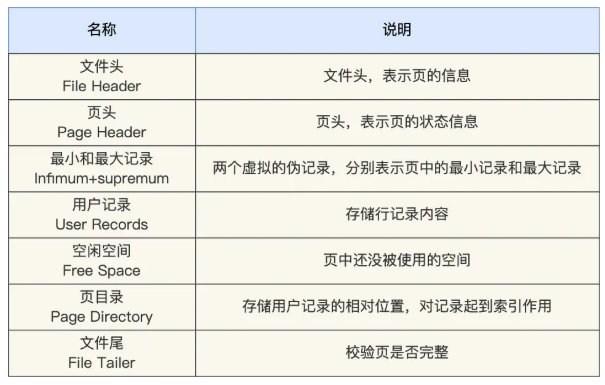

数据页各部分的作用详解

File Header （文件头，38 字节）

存储页与页之间的关系，用于页的链表管理和完整性校验。

每个页都有一个文件头，它包含以下重要信息：

字段	说明
FIL_PAGE_SPACE_OR_CHKSUM	页校验和，用于检测页是否损坏
FIL_PAGE_OFFSET	页号（唯一标识页在表空间中的位置）
FIL_PAGE_PREV	上一个页的页号（双向链表）
FIL_PAGE_NEXT	下一个页的页号（双向链表）
FIL_PAGE_LSN	该页最后修改的日志序列号
FIL_PAGE_TYPE	页类型（数据页=0x45BF）

作用：

帮助 InnoDB 快速在页之间导航（如在B+树叶子节点之间），并验证数据完整性。

---

Page Header （页头，56 字节）

记录当前页自身的内部状态和控制信息，供存储引擎管理页内记录。

字段	说明
PAGE_N_DIR_SLOTS	页目录中槽的数量
PAGE_HEAP_TOP	空闲空间的起始位置
PAGE_N_HEAP	当前页中的记录数量
PAGE_FREE	指向第一个可重用的空闲记录的指针
PAGE_LEVEL	B+树的层级（0=叶子页）
PAGE_INDEX_ID	索引 ID（标识属于哪个索引）
PAGE_MAX_TRX_ID	最近修改此页的最大事务 ID

作用：

管理该页中的记录存储情况，如：有多少条、空闲空间在哪、属于哪棵索引树等。

---

Infimum 和 Supremum 伪记录（26 字节）

在每个页中都有两条"伪记录"：

• Infimum（下限）：比所有用户记录都小；

• Supremum（上限）：比所有用户记录都大。

这两条记录并不存储真实数据，而是充当**哨兵（sentinel）**的作用。

作用：

• 方便页内记录的范围比较；

• 支撑页内有序链表结构；

• 避免边界判断逻辑复杂化。

可以理解为：

页内所有用户记录都位于 Infimum 与 Supremum 之间。

---

User Records（用户记录区）

这是最核心的部分------存放真正的行数据（row）。

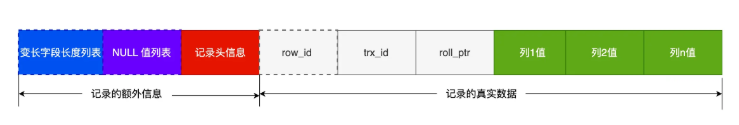

每条记录（行）包含：

• 变长字段长度列表

• NULL 标志位列表

• 数据列

• 隐藏列（DB_TRX_ID, DB_ROLL_PTR, DB_ROW_ID）

• 记录头信息（record header）

InnoDB 中的每条记录都组成一个单向链表，按主键顺序链接：

Infimum -> row1 -> row2 -> ... -> rowN -> Supremum

作用：

存放用户真实数据，并按照主键有序排列，形成页内有序链表。

---

Free Space（空闲空间）

当页中插入新记录时，InnoDB 就会在 Free Space 区域分配空间。

当记录被删除后，其占用空间会加入空闲链表，以便重用。

作用：

存放尚未分配给记录的空间，提高空间利用率。

---

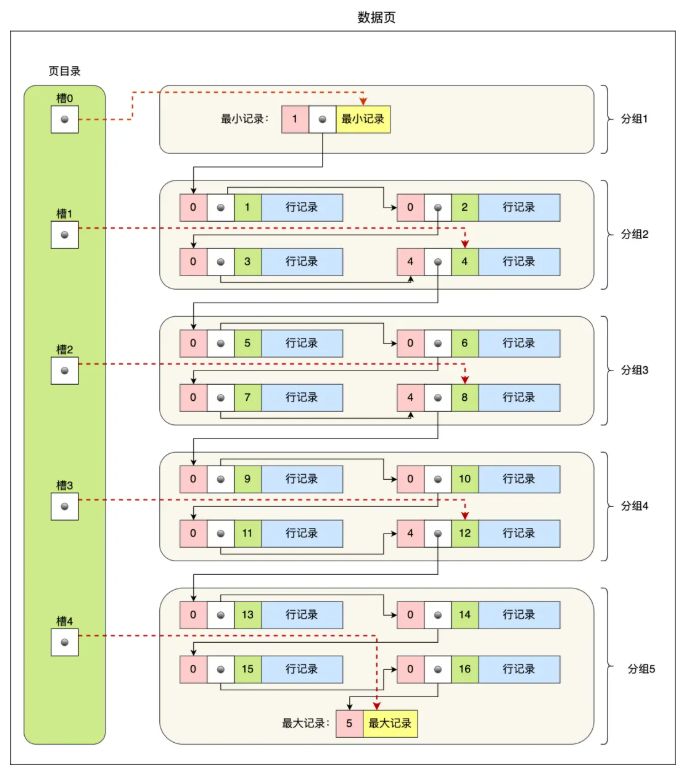

Page Directory（页目录）

页内的"目录索引表"，用于加速页内记录查找。

可以理解为页内的"小索引"，结构如下：

Page Directory = [slot1, slot2, slot3, ...]
每个 slot 存储一个记录在页内的偏移地址

因为页内记录是按主键有序的，InnoDB 可以用二分查找快速定位。

作用：

在页内快速找到目标记录，减少遍历。

---

File Trailer（页尾，8 字节）

用于校验页是否被破坏（数据一致性检测）。

包含两个字段：

• 校验和（checksum）

• LSN（日志序列号）

作用：

保证页在磁盘读写过程中数据没有损坏。

---

2. InnoDB 的聚簇索引存储方式

InnoDB 表的 数据是按主键顺序存放在 B+ 树叶子节点上的 。

也就是说：数据文件本身就是一棵 B+ 树（称为聚簇索引，Clustered Index）。

🔹 举个例子：

假设我们有一个表：

CREATE TABLE user (
  id INT PRIMARY KEY,
  name VARCHAR(50),
  age INT
) ENGINE=InnoDB;

InnoDB 内部存储结构如下：

• 整张表是一个聚簇索引。

• B+ 树的叶子节点 中，存放的是整行记录（id, name, age）。

• B+ 树的非叶子节点中，存放的是主键值和指向下一层节点的指针。

所以：

• 主键值顺序决定了数据的物理顺序；

• 按主键排序插入性能最好；

• 若没有显式主键，InnoDB 会自动创建一个隐藏主键（6字节递增整数）。

---

二、B+ 树是如何存储数据的

理解 B+ 树是理解索引的核心。

1. B+ 树结构示意

B+ 树是一种 多路平衡查找树（multi-way balanced search tree），它与普通二叉树不同，每个节点可以有多个孩子节点。

                 [10 | 20 | 30]
               /       |       \
      [1,5,7]  [12,15,18]  [22,25,27,29,30]

特点：

• 所有数据都存储在 叶子节点；

• 非叶子节点只存储 索引键值 和 指针；

• 所有叶子节点通过 双向链表 相连（便于范围查询）；

• 树高较低，I/O 次数少。

---

2. B+ 树中的数据存储

举个例子：

假设我们有数据：

id: 1, 2, 3, 4, 5, 6, 7, 8, 9

当我们在主键上建索引时（即聚簇索引）：

• B+ 树的叶子节点存储整行记录：

  [1, row_data1], [2, row_data2], [3, row_data3] ...

• 非叶子节点只存储键值和页指针：

     [3 | 6]
      /    \
  [1,2] [4,5] [7,8,9]

如果我们建了一个二级索引，比如在 `name` 字段上： sql CREATE INDEX idx_name ON user(name);

• 二级索引的 B+ 树叶子节点存储的是：

  name -> 主键值

  例如：

  [Alice -> 1], [Bob -> 2], [Tom -> 7]

• 也就是说：

  查找 name='Tom' 时，MySQL 会先在二级索引B+树中找到主键值 7，

  然后再到聚簇索引B+树中根据主键 7 找到整行数据。

  这叫做 回表查询（Back to Clustered Index Lookup）。

---

3. B+ 树的性能优势

• 树高低（通常2~3层）

  即使上百万行数据，B+ 树高度也很低，一次查询只需 2~3 次磁盘IO。

• 顺序存储

  B+ 树的叶子节点是按顺序排列的链表，非常适合范围查询，比如：

  SELECT * FROM user WHERE id BETWEEN 100 AND 200;

  只需要扫描一段连续的叶子节点即可。

---

4. 小结：InnoDB + B+ 树 的整体图示

InnoDB 表结构 = 聚簇索引（B+树）
                  |
                  |-- 非叶子节点：索引键 + 指针
                  |-- 叶子节点：整行数据

二级索引（可选） = 独立的 B+树
                  |
                  |-- 叶子节点：索引键 + 主键值
                  |-- 查询需要 "回表" 到聚簇索引

---

总结对比表

项目	聚簇索引 (Clustered Index)	二级索引 (Secondary Index)
叶子节点存储	整行数据	索引列 + 主键值
查询是否回表	否	是
唯一性	主键唯一	可重复
存储顺序	按主键顺序	按索引列顺序
查询性能	快（直接取数据）	慢一点（需回表）
