stm32f103学习笔记-16-RCC(第2节)-讲解系统时钟配置函数SetSysClockTo72()

引言

在上一节中，我们深入了解了STM32的时钟树，知道了时钟源、PLL、系统时钟和总线时钟之间的关系。今天，我们进入实战环节，重点讲解STM32标准库中一个非常重要的函数------系统时钟配置函数SetSysClockTo72()。这个函数负责将系统时钟配置为72MHz，是STM32高性能运行的基础。理解这个函数如何工作，会让你对STM32的时钟配置有更扎实的掌握。

一、SetSysClockTo72()函数是什么？

SetSysClockTo72() 是STM32标准库中的一个函数，它的作用就是按照ST官方推荐的配置，将系统时钟（SYSCLK）设置为72MHz。在STM32启动时，默认使用的是8MHz的HSI（内部时钟），但通过调用这个函数，我们可以切换到更高速的72MHz时钟，从而提升整个系统的性能。这个函数通常定义在STM32标准库的 system_stm32f10x.c文件中。当你使用库开发时，在 SystemInit()函数中会调用它。理解它的实现，能帮助我们日后自定义时钟配置。

1.1 SetSysClockTo72() 函数的位置

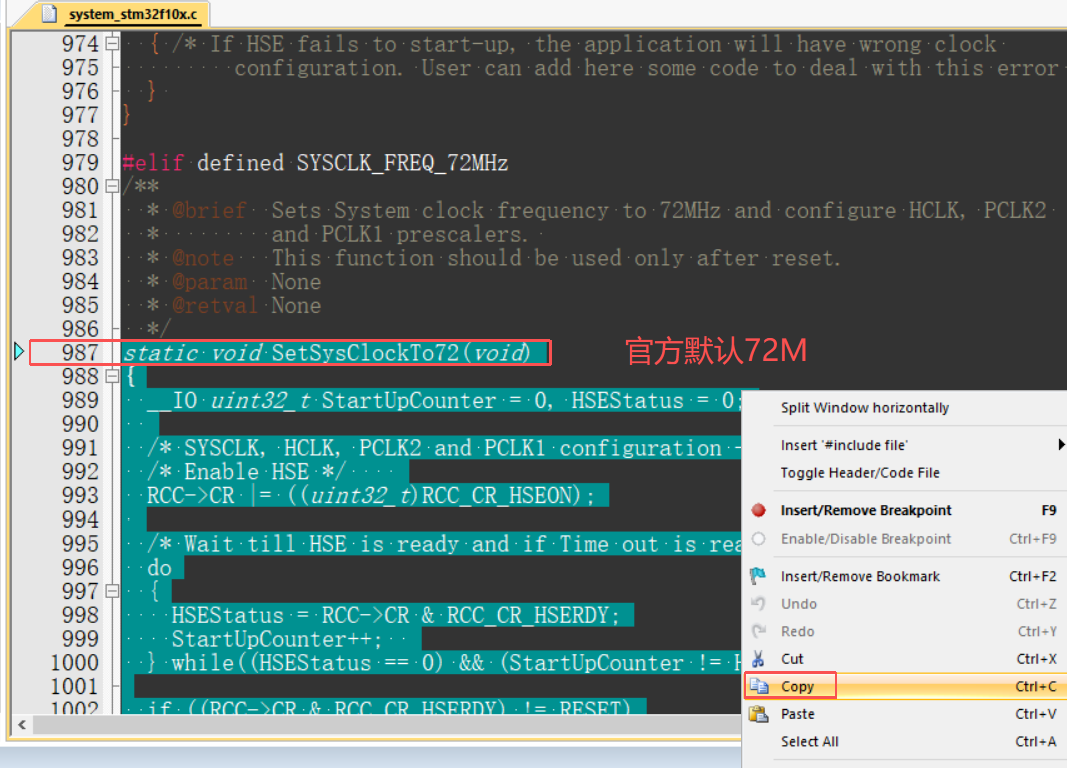

从图片可以看出，SetSysClockTo72()函数位于代码文件 system_stm32f10x.c中。具体行号大约在第987行（图片中显示行号范围为974-1002，第987行被红色方框标注，并有"官方默认72M"的提示）。这是该函数的定义位置。

1.2 配合讲解：从启动到 SetSysClockTo72() 的调用流程

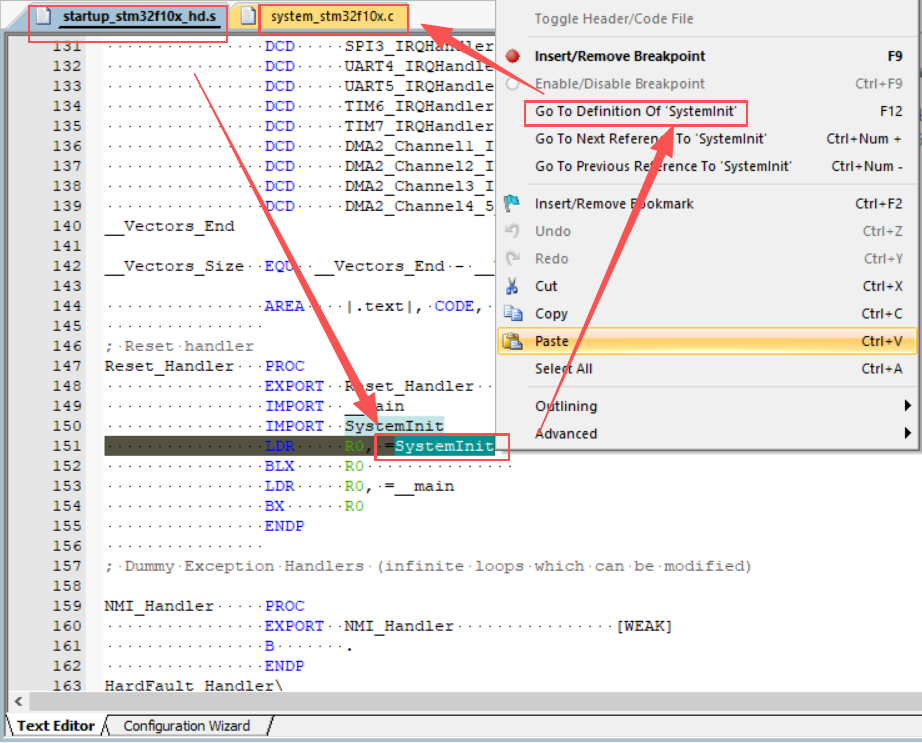

• 启动文件调用 SystemInit ：第1张图片显示启动文件 startup_stm32f10x_hd.s中的复位中断服务程序（Reset_Handler）。代码中有 LDR R0, =SystemInit和 BLX R0指令，这表明在芯片复位后，会跳转到 SystemInit函数执行。

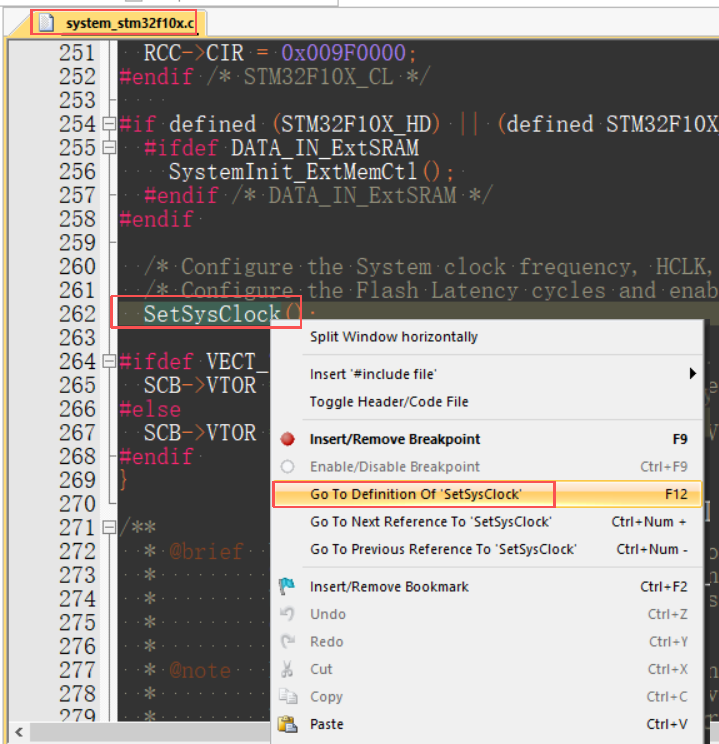

• SystemInit 函数调用 SetSysClock ：图片显示在 system_stm32f10x.c文件的 SystemInit函数中（约第262行），有 SetSysClock()函数调用。通过右键菜单的"Go To Definition Of 'SetSysClock'"选项，可以跳转到其定义。

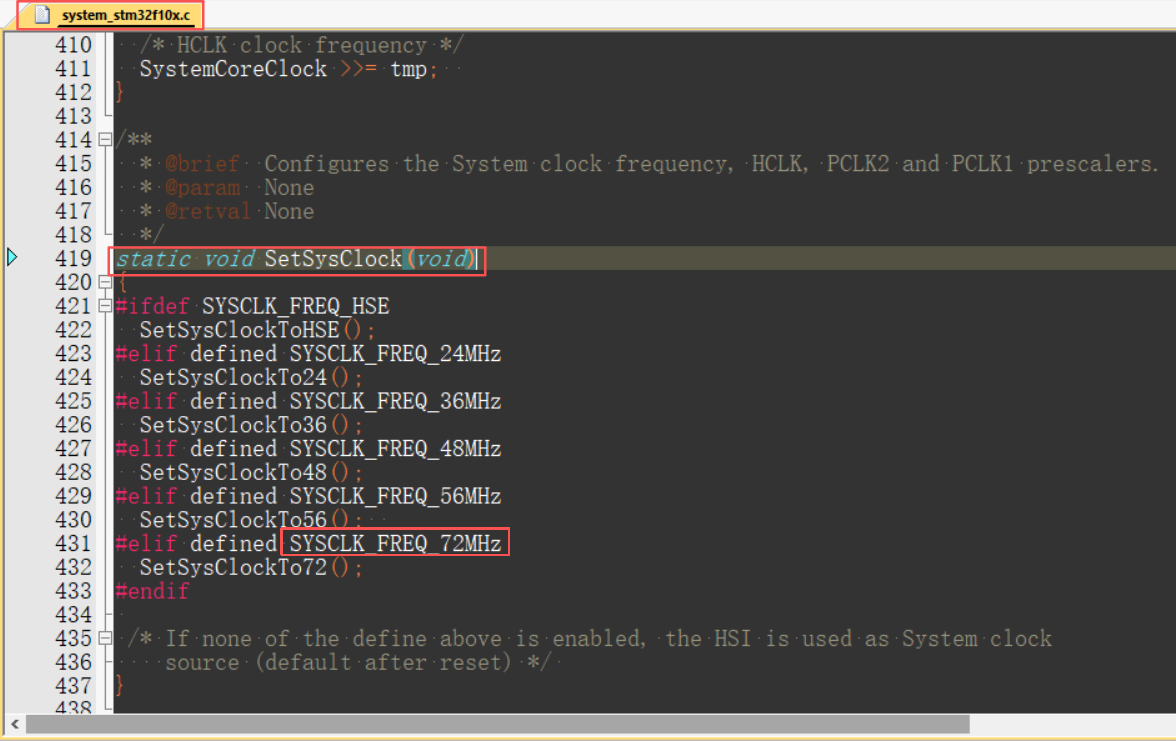

• SetSysClock 函数根据宏定义选择时钟配置 ：图片显示 SetSysClock函数的定义（约第419-437行）。它是一个静态函数，内部通过条件编译（如 #ifdef SYSCLK_FREQ_72MHz）根据宏定义调用不同的时钟设置函数。

默认情况下，我们会定义 SYSCLK_FREQ_72MHz这个宏（在这个c文件的前面定义）。如果我们定义成24兆、36兆、48兆、56兆等，那么就会调用不同的函数把系统时钟配置成相应的频率。

宏 SYSCLK_FREQ_72MHz被定义（如图片所示，第115行有 #define SYSCLK_FREQ_72MHz 72000000），因此会调用 SetSysClockTo72()函数将系统时钟配置为72MHz。

• 最终定位到 SetSysClockTo72() ：如图片所示，SetSysClockTo72()函数是实际实现72MHz时钟配置的具体函数。官方推荐使用72MHz作为最高稳定运行频率，因此默认定义了这个宏。

二、函数工作流程概览

2.1 函数概述与芯片系列区分

SetSysClockTo72()函数的核心任务是将STM32F103的系统时钟配置为72MHz ，并同步设置HCLK、PCLK2和PCLK1的分频系数。该函数通过条件编译宏STM32F10X_CL来区分芯片系列：基础型（小容量、中容量、大容量）和互联型（STM32F105/107）。为简化分析，我们删除互联型相关的代码，专注于基础型芯片的配置流程。

2.2 使能HSE（外部高速时钟）

static void SetSysClockTo72(void)
{
  __IO uint32_t StartUpCounter = 0, HSEStatus = 0;

/* 使能HSE */
  RCC->CR |= ((uint32_t)RCC_CR_HSEON);

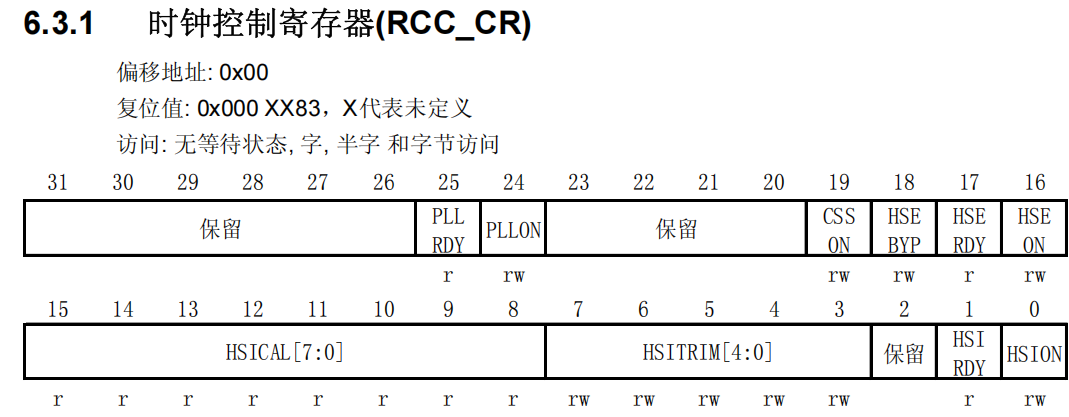

首先，代码执行 RCC->CR |= ((uint32_t)RCC_CR_HSEON);来使能HSE。它控制的是RCC_CR寄存器的HSEON位（第16位）来启动外部8MHz晶振，将该位置1以使能HSE。因为开发板上用的是无源晶振，起振时需要配合起振电容，需要一段时间。启动完毕后，RCC_CR寄存器的HSERDY位（硬件）会置1，我们通过判断这个位是否置1来判断HSE是否启动成功。

比如指南者开发板，这个8MHz的无源晶振就是HSE。旁边还有一个晶振是LSE，是给RTC实时时钟提供的，频率是32.768kHz。霸道开发板也是类似的，8MHz的晶振就是HSE。

2.3 等待HSE就绪与超时处理

/* 等待HSE就绪，若超时则退出 */
do
{
  HSEStatus = RCC->CR & RCC_CR_HSERDY;
  StartUpCounter++;
} while((HSEStatus == 0) && (StartUpCounter != HSE_STARTUP_TIMEOUT));

if ((RCC->CR & RCC_CR_HSERDY) != RESET)
  {
    HSEStatus = (uint32_t)0x01;
  }
  else
  {
    HSEStatus = (uint32_t)0x00;
  }

接着是等待HSE就绪（Wait till HSE is ready），如果出现故障（比如晶振没焊好），需要有超时处理机制（if Time out is reached exit）。代码通过一个do-while循环来实现：读取CR寄存器的HSERDY位（第17位），如果HSE就绪了，该位由硬件在HSE稳定后置1，循环条件不满足就跳出。

2.4 配置Flash预取指和等待周期

之后还会再判断一次，如果HSE启动成功，程序就继续往下执行。当然，有成功就有失败，对应着后面的else分支。HSE启动成功后，配置Flash以确保CPU能稳定读取指令。STM32程序代码是存储在Flash里面的。内核（比如Cortex-M3）从Flash读取指令执行时，需要一定的等待时间。预取指是指，在执行当前指令时，提前将下一条可能要执行的指令从Flash读到缓冲区，提高效率。同时，因为Flash的读取速度跟不上很高的系统时钟频率，所以需要插入等待周期。这个等待周期的数量需要根据我们最终配置的系统时钟频率来设置。这两三句代码操作的寄存器属于Flash模块，不在RCC部分，具体可以参考STM32的《闪存编程手册》中关于ACR寄存器的说明。

if (HSEStatus == (uint32_t)0x01)
{
/* 使能预取指缓冲区 */
FLASH->ACR |= FLASH_ACR_PRFTBE;
/* Flash 2个等待状态 */
FLASH->ACR &= (uint32_t)((uint32_t)~FLASH_ACR_LATENCY);
FLASH->ACR |= (uint32_t)FLASH_ACR_LATENCY_2;
......
else
{
  /*如果HSE启动失败，应用程序将会有错误的时钟配置，用户可以在这里添加代码来处理这个错误*/
}

• 预取指功能：CPU（内核，比如Cortex-M3）------>Flash------>STM32程序代码。

• 等待状态 ：当系统时钟超过一定频率（如≥48MHz），必须配置Flash等待周期。FLASH_Latency_2表示插入2个等待状态，适用于48MHz到72MHz的系统时钟。

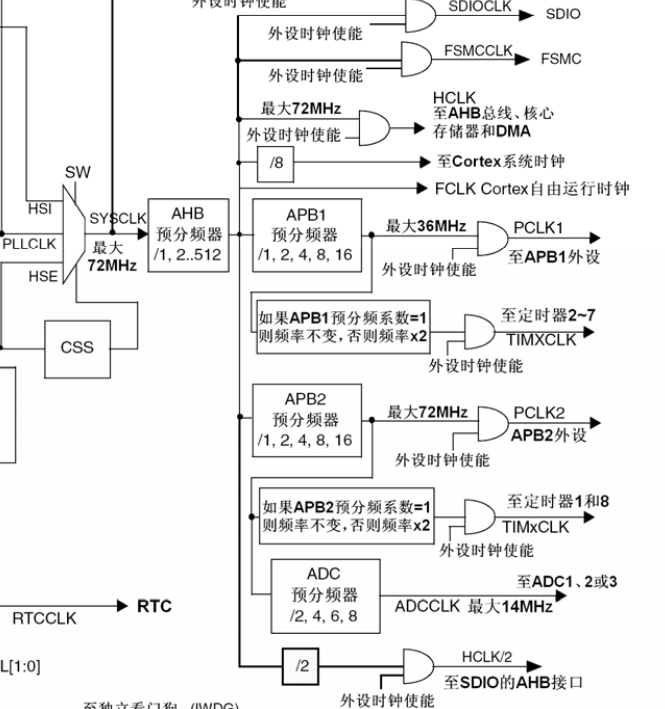

2.5 配置总线分频因子

/* HCLK = SYSCLK = 72M*/
RCC->CFGR |= (uint32_t)RCC_CFGR_HPRE_DIV1;
/* PCLK2 = HCLK = 72M */
RCC->CFGR |= (uint32_t)RCC_CFGR_PPRE2_DIV1;
/* PCLK1 = HCLK = 36M*/
RCC->CFGR |= (uint32_t)RCC_CFGR_PPRE1_DIV2;

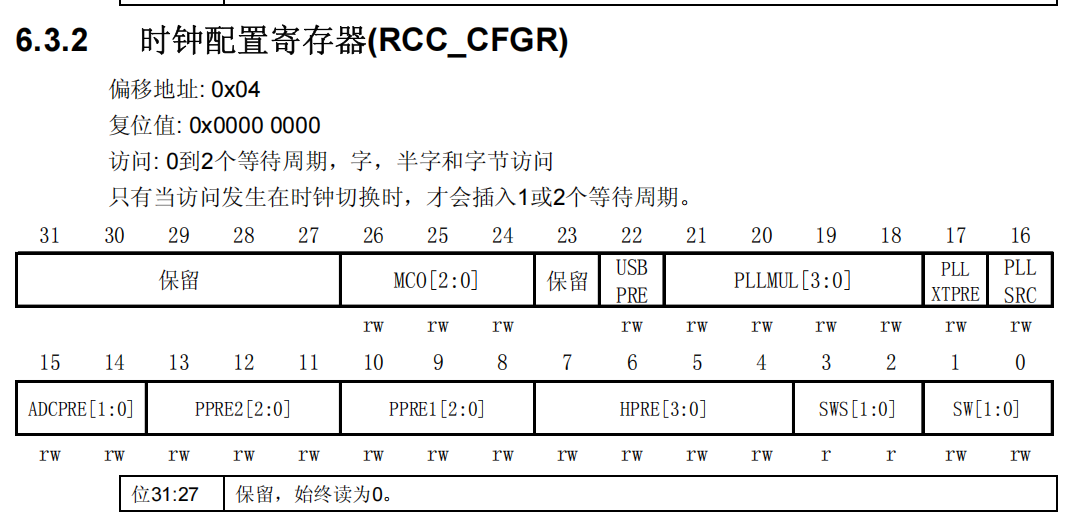

通过配置RCC_CFGR寄存器的不同位段，设置各总线时钟：

• HPRE（AHB预分频） ：设置为1分频（HPRE_DIV1），使HCLK = SYSCLK = 72MHz。

• PPRE2（APB2预分频） ：设置为1分频（PPRE2_DIV1），使PCLK2 = HCLK = 72MHz（APB2总线最高支持72MHz）。

• PPRE1（APB1预分频） ：设置为2分频（PPRE1_DIV2），使PCLK1 = HCLK/2 = 36MHz（APB1总线最高支持36MHz）。

2.6 配置并使能PLL（锁相环）

/* PLL配置: PLLCLK = HSE * 9 = 72 MHz */
RCC->CFGR &= (uint32_t)((uint32_t)~(RCC_CFGR_PLLSRC | RCC_CFGR_PLLXTPRE | RCC_CFGR_PLLMULL));
RCC->CFGR |= (uint32_t)(RCC_CFGR_PLLSRC_HSE | RCC_CFGR_PLLMULL9);

这几条语句配置PLL的时钟源和倍频系数：

• PLLXTPRE：控制HSE是否2分频后进入PLL。此处默认HSE不分频。

• PLLSRC：选择HSE作为PLL的输入时钟源（而非HSI/2）。

• PLLMUL ：设置倍频因子为9。基于8MHz的HSE，PLLCLK = 8MHz * 9 = 72MHz。

配置完成后，使能PLL并等待其稳定：

/* 使能PLL */
RCC->CR |= RCC_CR_PLLON;
/* 等待PLL就绪 */
while((RCC->CR & RCC_CR_PLLRDY) == 0)
{

通过循环检测PLLRDY位，等待PLL输出稳定。

2.7 选择系统时钟并等待切换完成

  /* 选择PLLCLK作为系统时钟源 */
  RCC->CFGR &= (uint32_t)((uint32_t)~(RCC_CFGR_SW));
  RCC->CFGR |= (uint32_t)RCC_CFGR_SW_PLL;
  /* 等待PLLCLK切换为系统时钟源 */
  while ((RCC->CFGR & (uint32_t)RCC_CFGR_SWS) != (uint32_t)0x08)
  {
  }
}
  else
  { /* If HSE fails to start-up, the application will have wrong clock
         configuration. User can add here some code to deal with this error */
  }
}

• 通过配置CFGR寄存器的SW位，将系统时钟SYSCLK的来源切换为PLL输出。

• 切换过程需要时间，通过循环检测SWS状态位，确认PLL已成功成为系统时钟源（SWS值为0x08）。

2.8 HSE启动失败处理

若HSE启动失败（例如晶振故障），程序会执行else分支的代码。此处默认仅有注释，开发者可在此添加错误处理机制，如切换至HSI或触发安全响应。

通过以上步骤，SetSysClockTo72()函数完成了将STM32F103系统时钟配置为72MHz的整个过程，为后续外设提供了稳定的时钟基础。

三、详细步骤解析（选看）

结合STM32中文参考手册和零死角文档，我们来分析 SetSysClockTo72()的关键代码（以STM32F103系列为例）。注意：以下代码是简化版，重点在原理说明。

步骤1: 启用HSE（外部高速时钟）

HSE是外部晶振提供的时钟，精度高，是达到72MHz的基础。函数首先会启用HSE并等待其稳定。

// 使能HSE：设置RCC_CR寄存器的HSEON位为1
RCC->CR |= RCC_CR_HSEON;

// 等待HSE就绪：循环检查HSERDY位是否为1
while (!(RCC->CR & RCC_CR_HSERDY));

原理说明：

• HSEON位是RCC_CR寄存器的第16位，置1后启动外部晶振。

• HSERDY是状态位，晶振起振需要时间，等待它变为1表示HSE已稳定。如果不等待直接后续操作，可能导致时钟配置失败。

• **为什么用HSE？**HSE比HSI精度更高，能保证PLL输出72MHz的稳定性。如果项目对时序要求高（如通信外设），必须使用HSE。

步骤2: 配置Flash延迟

当系统时钟切换到高速时，CPU访问Flash存储器需要更长的等待时间，否则可能读取出错。因此，函数会配置Flash的等待周期。

// 设置Flash延迟：2个等待周期（因为72MHz > 48MHz）
FLASH->ACR |= FLASH_ACR_LATENCY_2;
// 启用Flash预取缓冲区（提升读取效率）
FLASH->ACR |= FLASH_ACR_PRFTBE;

原理说明：

• 参考手册规定：当SYSCLK ≤ 24MHz时，Flash无需等待；24MHz < SYSCLK ≤ 48MHz时，需1个等待周期；SYSCLK > 48MHz时，需2个等待周期。72MHz属于高速，所以设2。

• 预取缓冲区是Flash的缓存机制，能提前加载指令，提高CPU效率。不开启的话，系统可能运行不稳定。

• 新手注意：这是容易忽略的一步！如果忘记配置，系统在高速下可能频繁复位或运行异常。

步骤3: 配置PLL（锁相环）

PLL是"倍频器"，它将HSE的8MHz信号倍频到72MHz。函数会设置PLL的输入源和倍频系数。

// 配置PLL：选择HSE作为PLL输入源（不分频），9倍频
RCC->CFGR |= RCC_CFGR_PLLSRC_HSE;  // PLL源 = HSE
RCC->CFGR |= RCC_CFGR_PLLMUL_9;    // 倍频因子 = 9
// 使能PLL
RCC->CR |= RCC_CR_PLLON;
// 等待PLL锁定
while (!(RCC->CR & RCC_CR_PLLRDY));

原理说明：

• PLLSRC位选择PLL的输入时钟：HSE或HSI/2。这里选HSE（8MHz），保证输入精度。

• PLLMUL位设置倍频系数，9倍频后：8MHz × 9 = 72MHz。

• PLL需要时间锁定频率，等待PLLRDY位为1后，表示PLL输出稳定。如果跳过等待，切换系统时钟可能失败。

• **为什么是9倍频？**ST官方推荐72MHz为稳定最大值。如果使用HSI/2（4MHz）作为输入，即使16倍频也只能到64MHz，达不到72MHz。

步骤4: 配置总线分频器

系统时钟SYSCLK变为72MHz后，需要分频给AHB、APB等总线，确保外设时钟不超限。

// 配置预分频器：
// AHB分频 = 1（HCLK = SYSCLK = 72MHz）
RCC->CFGR |= RCC_CFGR_HPRE_DIV1;
// APB1分频 = 2（PCLK1 = HCLK/2 = 36MHz，不超过36MHz限制）
RCC->CFGR |= RCC_CFGR_PPRE1_DIV2;
// APB2分频 = 1（PCLK2 = HCLK = 72MHz）
RCC->CFGR |= RCC_CFGR_PPRE2_DIV1;

原理说明：

• AHB总线连接内核和高速外设，1分频让HCLK跑在72MHz，发挥最大性能。

• APB1总线用于低速外设（如USART2、I2C），最高36MHz，所以2分频得到36MHz。

• APB2总线用于高速外设（如GPIO、ADC），支持72MHz，1分频即可。

• 分频的重要性：如果APB1设成1分频（72MHz），会超频导致外设工作异常！务必参考手册的限值。

步骤5: 切换系统时钟到PLL

最后，函数将系统时钟源从默认的HSI切换到PLL输出。

// 切换系统时钟源为PLL
RCC->CFGR |= RCC_CFGR_SW_PLL;
// 等待切换完成（检查SWS状态位）
while ((RCC->CFGR & RCC_CFGR_SWS) != RCC_CFGR_SWS_PLL);

原理说明：

• SW位用于选择SYSCLK源（HSI、HSE或PLL）。这里设为PLL。

• SWS是状态位，硬件会自动更新它。等待SWS变为PLL，确认切换成功。如果切换中途被打断，系统可能卡死。

• 切换后的变化：此时SYSCLK = PLLCLK = 72MHz，整个系统"加速"了！

四、完整流程总结

整个SetSysClockTo72()函数的流程可以概括为以下流程图（基于代码逻辑）：

开始
  ↓
启用HSE → 等待HSERDY
  ↓
配置Flash延迟（2等待周期）
  ↓
配置PLL（源=HSE，倍频=9） → 使能PLL → 等待PLLRDY
  ↓
配置总线分频（AHB=1, APB1=2, APB2=1）
  ↓
切换时钟源到PLL → 等待SWS确认
  ↓
结束，SYSCLK=72MHz

关键原理：

• 顺序性：步骤不能颠倒！例如，必须先启用HSE并等待就绪，才能配置PLL；否则PLL可能用错误输入源。

• 稳定性检查：每个步骤都有"等待就绪"循环，确保硬件状态稳定后再继续。这是避免故障的核心。

• 安全限值：总线分频严格遵循手册限值，防止外设超频。
