Dubbo核心架构全解析：构建微服务通信的高速公路

拾忆，想起2025-11-19 9:29

深入理解Dubbo架构设计，掌握微服务通信的底层原理

文章目录

    • 引言
    • [一、Dubbo架构全景：微服务通信的完整解决方案 🏗️](#一、Dubbo架构全景：微服务通信的完整解决方案 🏗️)
      • [1.1 什么是Dubbo？从现实场景理解](#1.1 什么是Dubbo？从现实场景理解)
      • [1.2 Dubbo的核心价值](#1.2 Dubbo的核心价值)
      • [1.3 Dubbo架构演进历程](#1.3 Dubbo架构演进历程)
    • [二、Dubbo核心架构深度解析 🔍](#二、Dubbo核心架构深度解析 🔍)
      • [2.1 整体架构分层设计](#2.1 整体架构分层设计)
      • [2.2 核心组件协作关系](#2.2 核心组件协作关系)
    • [三、Dubbo核心组件详解 🛠️](#三、Dubbo核心组件详解 🛠️)
      • [3.1 Config配置层](#3.1 Config配置层)
      • [3.2 Proxy服务代理层](#3.2 Proxy服务代理层)
      • [3.3 Registry注册中心层](#3.3 Registry注册中心层)
      • [3.4 Cluster集群层](#3.4 Cluster集群层)
      • [3.5 Monitor监控层](#3.5 Monitor监控层)
    • [四、Dubbo核心调用流程深度解析 🔄](#四、Dubbo核心调用流程深度解析 🔄)
      • [4.1 服务提供者启动流程](#4.1 服务提供者启动流程)
      • [4.2 服务消费者调用流程](#4.2 服务消费者调用流程)
      • [4.3 完整RPC调用时序图](#4.3 完整RPC调用时序图)
    • [五、Dubbo高级特性与架构设计理念 🎯](#五、Dubbo高级特性与架构设计理念 🎯)
      • [5.1 SPI扩展机制](#5.1 SPI扩展机制)
      • [5.2 自适应扩展机制](#5.2 自适应扩展机制)
      • [5.3 Dubbo的领域模型设计](#5.3 Dubbo的领域模型设计)
    • [六、Dubbo在微服务架构中的位置 🌐](#六、Dubbo在微服务架构中的位置 🌐)
      • [6.1 微服务架构全景图](#6.1 微服务架构全景图)
      • [6.2 Dubbo与Spring Cloud生态对比](#6.2 Dubbo与Spring Cloud生态对比)
      • [6.3 Dubbo在云原生时代的演进](#6.3 Dubbo在云原生时代的演进)
    • [七、总结 📚](#七、总结 📚)
      • [7.1 核心架构回顾](#7.1 核心架构回顾)
      • [7.2 Dubbo架构设计精髓](#7.2 Dubbo架构设计精髓)
      • [7.3 学习建议](#7.3 学习建议)
    • [参考资料 📖](#参考资料 📖)

引言

想象一下，你正在规划一座现代化城市的交通系统 🏙️。你需要设计高速公路、交通信号、车辆调度中心、应急处理机制...这恰好对应了微服务架构中面临的核心挑战！Dubbo就是这样一套精心设计的"城市交通系统"，它让微服务之间的通信变得高效、可靠、智能。

今天，让我们一起揭开Dubbo核心架构的神秘面纱，从设计理念到实现细节，全面掌握这个强大的微服务框架。

一、Dubbo架构全景：微服务通信的完整解决方案 🏗️

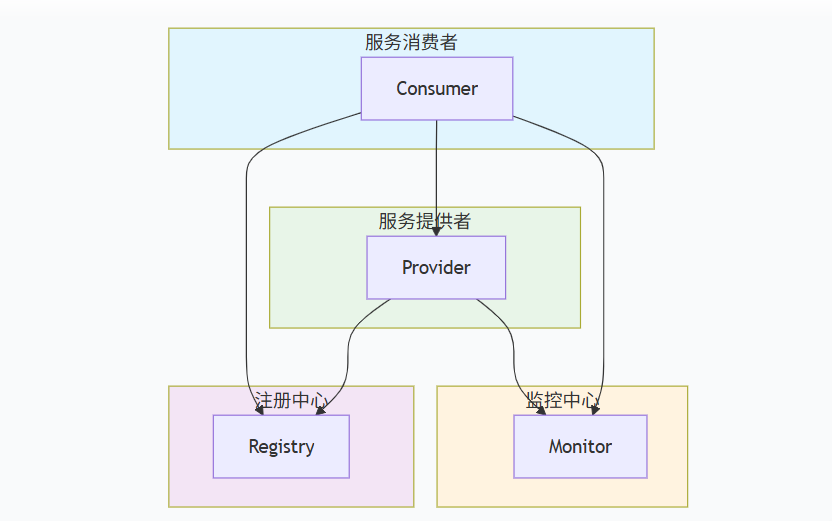

1.1 什么是Dubbo？从现实场景理解

Dubbo是阿里巴巴开源的一款高性能、轻量级的Java RPC框架，它就像：

  • 🚄 高铁网络：连接各个城市（服务），快速可靠地运输乘客（数据）
  • 📞 电话交换机：智能路由通话请求，确保通信质量
  • 🏥 医院分诊系统：根据病情轻重缓急，合理分配医疗资源

1.2 Dubbo的核心价值

在微服务架构中，服务通信面临诸多挑战：

java 复制代码
// 没有Dubbo的情况 - 手动处理所有通信细节
public class ManualRpcClient {
    public User getUser(Long id) {
        // 需要手动处理：服务发现、负载均衡、序列化、网络通信、容错...
        String serviceUrl = discoverService("user-service");
        Socket socket = new Socket(extractHost(serviceUrl), extractPort(serviceUrl));
        ObjectOutputStream oos = new ObjectOutputStream(socket.getOutputStream());
        oos.writeObject(new Request("getUser", id));
        // ... 更多复杂代码
    }
}

// 使用Dubbo的情况 - 声明式调用
@Reference
private UserService userService; // Dubbo处理所有底层细节

public User getUser(Long id) {
    return userService.getUser(id); // 像调用本地方法一样简单
}

1.3 Dubbo架构演进历程

版本 架构特点 核心改进
Dubbo 1.x 基础RPC框架 服务注册发现、负载均衡
Dubbo 2.x 企业级服务治理 完善的服务治理、监控体系
Dubbo 3.x 云原生架构 应用级服务发现、Triple协议

二、Dubbo核心架构深度解析 🔍

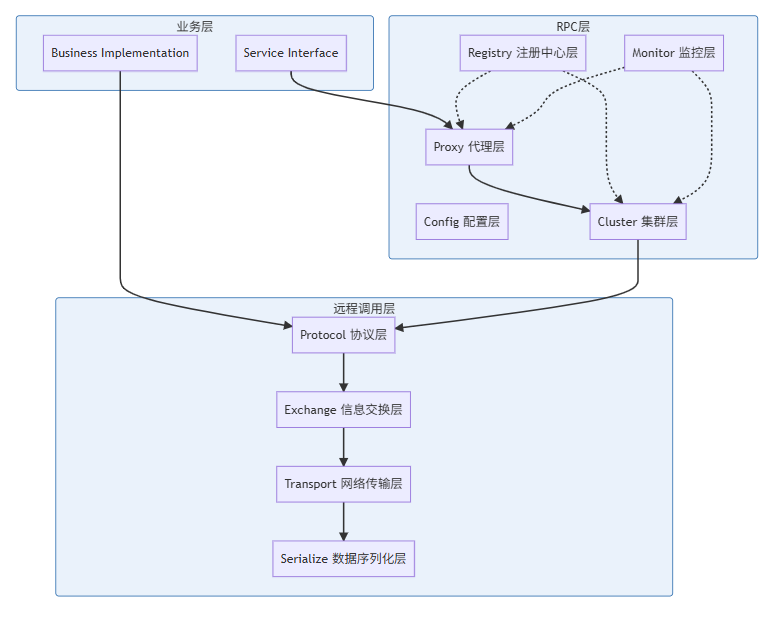

2.1 整体架构分层设计

Dubbo采用清晰的分层架构，每层职责明确，支持可插拔的组件替换：

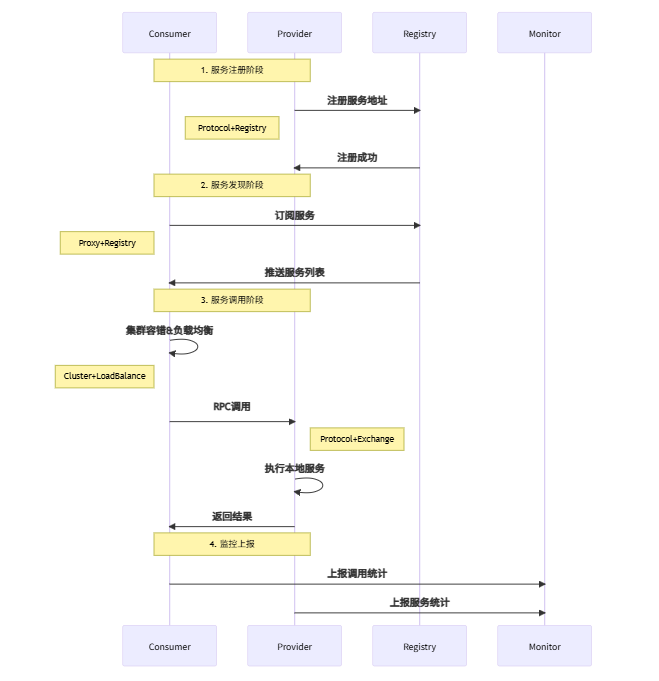

2.2 核心组件协作关系

Dubbo的十大核心组件各司其职，协同完成服务调用：

三、Dubbo核心组件详解 🛠️

3.1 Config配置层

配置层是Dubbo的入口，支持多种配置方式：

java 复制代码
// 1. XML配置方式
<dubbo:application name="demo-provider" />
<dubbo:registry address="zookeeper://127.0.0.1:2181" />
<dubbo:protocol name="dubbo" port="20880" />
<dubbo:service interface="com.example.UserService" ref="userService" />

// 2. 注解配置方式
@Configuration
@EnableDubbo(scanBasePackages = "com.example.service")
public class DubboConfig {
    @Bean
    public ProviderConfig providerConfig() {
        ProviderConfig providerConfig = new ProviderConfig();
        providerConfig.setTimeout(3000);
        return providerConfig;
    }
}

// 3. 属性文件配置
dubbo.application.name=demo-provider
dubbo.registry.address=zookeeper://127.0.0.1:2181
dubbo.protocol.name=dubbo
dubbo.protocol.port=20880

3.2 Proxy服务代理层

代理层实现透明化远程调用，让用户像调用本地方法一样调用远程服务：

java 复制代码
// 服务接口
public interface UserService {
    User getUserById(Long id);
    List<User> findUsers(String name);
}

// Dubbo自动生成的代理类（简化版）
public class UserService$Proxy implements UserService {
    private Invoker<UserService> invoker;

    public UserService$Proxy(Invoker<UserService> invoker) {
        this.invoker = invoker;
    }

    @Override
    public User getUserById(Long id) {
        // 封装调用信息
        RpcInvocation invocation = new RpcInvocation();
        invocation.setMethodName("getUserById");
        invocation.setParameterTypes(new Class[]{Long.class});
        invocation.setArguments(new Object[]{id});

        // 通过Invoker链执行调用
        return (User) invoker.invoke(invocation).recreate();
    }
}

// 用户代码 - 完全透明
@Reference
private UserService userService; // 实际是代理对象

public void businessMethod() {
    User user = userService.getUserById(1L); // 看起来是本地调用，实际是远程调用
}

3.3 Registry注册中心层

注册中心负责服务的注册与发现，支持多种注册中心实现：

java 复制代码
// 注册中心接口
public interface RegistryService {
    // 注册服务
    void register(URL url);
    // 取消注册
    void unregister(URL url);
    // 订阅服务
    void subscribe(URL url, NotifyListener listener);
    // 取消订阅
    void unsubscribe(URL url, NotifyListener listener);
}

// 服务注册流程
public class RegistryProtocol implements Protocol {
    public <T> Exporter<T> export(Invoker<T> invoker) {
        // 1. 本地暴露
        ExporterChangeableWrapper<T> exporter = doLocalExport(invoker);

        // 2. 注册到注册中心
        URL registryUrl = getRegistryUrl(invoker);
        Registry registry = registryFactory.getRegistry(registryUrl);
        registry.register(invoker.getUrl());

        return new DestroyableExporter<>(exporter, registry, invoker.getUrl());
    }
}

3.4 Cluster集群层

集群层处理服务路由、负载均衡、集群容错等核心功能：

java 复制代码
// 集群容错接口
public interface Cluster {
    <T> Invoker<T> join(Directory<T> directory) throws RpcException;
}

// 失败自动切换策略
public class FailoverCluster implements Cluster {
    public <T> Invoker<T> join(Directory<T> directory) {
        return new FailoverClusterInvoker<T>(directory);
    }
}

// 集群调用器实现
public class FailoverClusterInvoker<T> extends AbstractClusterInvoker<T> {
    public Result invoke(Invocation invocation) {
        // 获取所有服务提供者
        List<Invoker<T>> invokers = list(invocation);

        // 重试逻辑
        for (int i = 0; i < retries + 1; i++) {
            // 负载均衡选择提供者
            Invoker<T> invoker = select(invokers, invocation);
            try {
                return invoker.invoke(invocation);
            } catch (RpcException e) {
                // 失败后重试其他提供者
                continue;
            }
        }
        throw new RpcException("All providers failed after retries");
    }
}

3.5 Monitor监控层

监控层收集调用统计信息，支持系统监控和问题排查：

java 复制代码
// 监控过滤器
@Activate(group = {CommonConstants.PROVIDER, CommonConstants.CONSUMER})
public class MonitorFilter implements Filter {

    public Result invoke(Invoker<?> invoker, Invocation invocation) {
        long start = System.currentTimeMillis();
        boolean isSuccess = true;

        try {
            Result result = invoker.invoke(invocation);
            if (result.hasException()) {
                isSuccess = false;
            }
            return result;
        } catch (RpcException e) {
            isSuccess = false;
            throw e;
        } finally {
            // 收集监控数据
            collectStatistics(invoker, invocation, start, isSuccess);
        }
    }

    private void collectStatistics(Invoker<?> invoker, Invocation invocation,
                                  long start, boolean isSuccess) {
        Statistics statistics = new Statistics();
        statistics.setService(invoker.getInterface().getName());
        statistics.setMethod(invocation.getMethodName());
        statistics.setConsumer(RpcContext.getContext().getRemoteHost());
        statistics.setProvider(RpcContext.getContext().getLocalHost());
        statistics.setTimestamp(start);
        statistics.setSuccess(isSuccess);
        statistics.setElapsed(System.currentTimeMillis() - start);

        // 上报到监控中心
        monitorService.collect(statistics);
    }
}

四、Dubbo核心调用流程深度解析 🔄

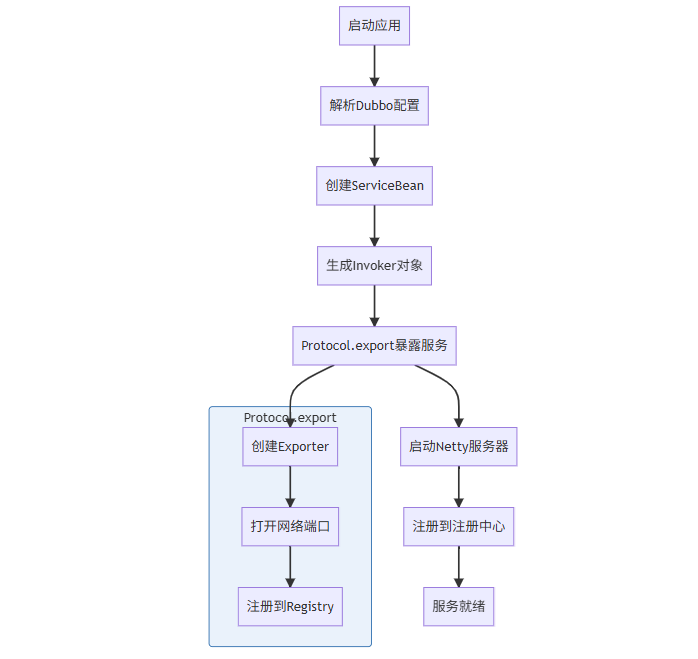

4.1 服务提供者启动流程

关键代码实现：

java 复制代码
@Service
public class UserServiceImpl implements UserService {
    // 服务实现
}

// ServiceBean处理服务暴露
public class ServiceBean<T> extends ServiceConfig<T> implements
    ApplicationListener<ContextRefreshedEvent> {

    @Override
    public void onApplicationEvent(ContextRefreshedEvent event) {
        if (!isExported() && !isUnexported()) {
            // 执行服务暴露
            export();
        }
    }

    @Override
    public void export() {
        super.export();
        // 发布服务暴露事件
        publishExportEvent();
    }
}

4.2 服务消费者调用流程

java 复制代码
// 引用服务
@Reference
private UserService userService;

// 实际调用过程
public class ReferenceConfig<T> {
    private T createProxy(Map<String, String> map) {
        // 1. 创建Invoker链
        Invoker<T> invoker = refprotocol.refer(interfaceClass, urls.get(0));

        // 2. 生成代理对象
        return (T) proxyFactory.getProxy(invoker);
    }
}

// 完整的调用链
public class InvokerDelegate<T> implements Invoker<T> {
    public Result invoke(Invocation invocation) {
        // 调用链: MonitorFilter -> Cluster -> LoadBalance -> Protocol
        return invoker.invoke(invocation);
    }
}

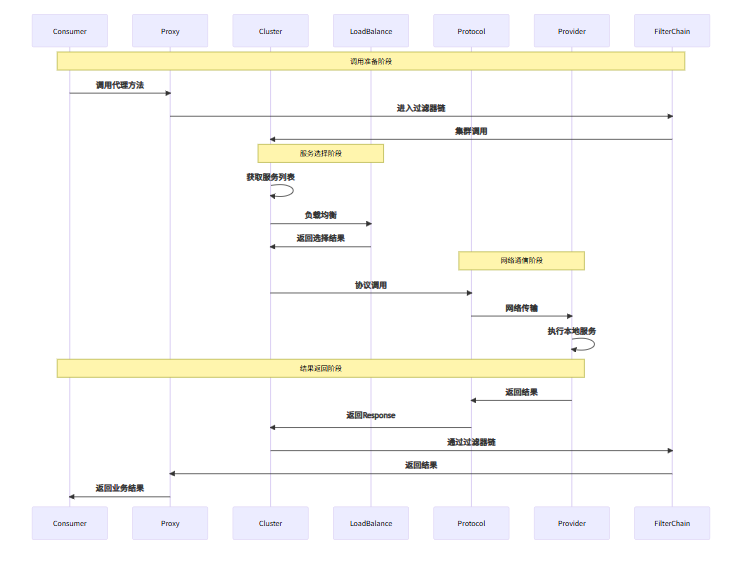

4.3 完整RPC调用时序图

五、Dubbo高级特性与架构设计理念 🎯

5.1 SPI扩展机制

Dubbo通过SPI机制实现高度可扩展的架构：

java 复制代码
// SPI扩展点定义
@SPI("netty")
public interface Transporter {
    @Adaptive({Constants.SERVER_KEY, Constants.TRANSPORTER_KEY})
    Server bind(URL url, ChannelHandler handler) throws RemotingException;

    @Adaptive({Constants.CLIENT_KEY, Constants.TRANSPORTER_KEY})
    Client connect(URL url, ChannelHandler handler) throws RemotingException;
}

// 扩展点配置
// META-INF/dubbo/org.apache.dubbo.remoting.Transporter
netty=org.apache.dubbo.remoting.transport.netty.NettyTransporter

// 使用扩展点
Transporter transporter = ExtensionLoader
    .getExtensionLoader(Transporter.class)
    .getExtension("netty");

5.2 自适应扩展机制

Dubbo的自适应扩展可以在运行时动态选择实现：

java 复制代码
// 自适应扩展示例
public class Protocol$Adaptive implements Protocol {
    public <T> Exporter<T> export(Invoker<T> invoker) {
        // 根据URL参数选择具体实现
        String protocolName = invoker.getUrl().getParameter("protocol", "dubbo");
        Protocol protocol = ExtensionLoader.getExtensionLoader(Protocol.class)
            .getExtension(protocolName);
        return protocol.export(invoker);
    }
}

5.3 Dubbo的领域模型设计

Dubbo的核心领域模型体现了其设计理念：

java 复制代码
// 核心领域对象
public interface Invoker<T> {
    // 执行调用
    Result invoke(Invocation invocation) throws RpcException;
    // 获取服务URL
    URL getUrl();
    // 判断是否可用
    boolean isAvailable();
}

public interface Invocation {
    // 获取方法名
    String getMethodName();
    // 获取参数类型
    Class<?>[] getParameterTypes();
    // 获取参数值
    Object[] getArguments();
}

public interface Result {
    // 获取返回值
    Object getValue();
    // 获取异常
    Throwable getException();
    // 重新创建结果（处理异步）
    Object recreate() throws Throwable;
}

六、Dubbo在微服务架构中的位置 🌐

6.1 微服务架构全景图

6.2 Dubbo与Spring Cloud生态对比

特性 Dubbo Spring Cloud
服务发现 多种注册中心 Eureka/Consul
服务调用 RPC REST
负载均衡 客户端LB 客户端LB
配置管理 外部配置中心 Config Server
API网关 需要集成 Spring Cloud Gateway
监控追踪 Dubbo Admin + Metrics Sleuth + Zipkin

6.3 Dubbo在云原生时代的演进

Dubbo 3.x引入了重要新特性：

yaml 复制代码
# 应用级服务发现配置
dubbo:
  application:
    name: user-service
    register-mode: instance # 应用级注册
  registry:
    address: nacos://127.0.0.1:8848
  protocol:
    name: tri
    port: 50051

七、总结 📚

通过本文的深入探索，我们全面理解了Dubbo的核心架构：

7.1 核心架构回顾

✅ 分层架构 ：清晰的10层架构设计，每层职责单一

✅ 核心组件 ：Proxy、Cluster、Registry、Protocol等组件协同工作

✅ 调用流程 ：完整的服务注册、发现、调用、监控流程

✅ 扩展机制 ：基于SPI的可扩展架构设计

✅ 领域模型：Invoker、Invocation、Result等核心领域对象

7.2 Dubbo架构设计精髓

  1. 关注点分离：各层各组件职责明确，便于理解和维护
  2. 面向接口编程：基于接口的扩展机制，支持灵活替换
  3. 微内核架构：核心小巧稳定，功能通过扩展实现
  4. 透明化调用：让用户专注于业务，屏蔽底层复杂性

7.3 学习建议

对于想要深入理解Dubbo架构的开发者，建议：

  1. 从使用到原理：先熟练使用，再研究源码
  2. 调试核心流程：重点调试服务暴露和引用流程
  3. 理解设计模式：分析其中的代理、工厂、策略等模式
  4. 参与社区贡献：通过实际贡献加深理解

🎯 架构启示：Dubbo的成功不仅在于其功能强大，更在于其优秀的架构设计。这种分层、可扩展、面向接口的设计理念，值得我们在设计复杂系统时借鉴。

参考资料 📖

  1. Dubbo官方文档 - 架构设计
  2. Dubbo GitHub仓库
  3. Dubbo SPI扩展机制详解
  4. 微服务架构模式

架构师视角：Dubbo的架构设计体现了"简单就是美"的哲学思想。通过清晰的分层和职责分离，将复杂的分布式服务调用问题分解为可管理的模块，这种设计思路值得在构建复杂系统时借鉴。

标签 : Dubbo 微服务 架构设计 RPC框架 分布式系统 源码解析

相关推荐
wa的一声哭了1 小时前
WeBASE管理平台部署-WeBASE-Web
linux·前端·网络·arm开发·spring boot·架构·区块链
楠枬2 小时前
Spring Cloud 概述
java·spring cloud·微服务
♡喜欢做梦2 小时前
MyBatis操作数据库（入门）
java·数据库·mybatis
不爱笑的良田2 小时前
从零开始的云原生之旅（十六）：金丝雀发布实战：灰度上线新版本
云原生·容器·kubernetes·go
q***d1732 小时前
微服务与单体架构的成本对比
java·微服务·架构
冻感糕人~2 小时前
Agent框架协议“三部曲”：MCP、A2A与AG-UI的协同演进
java·人工智能·学习·语言模型·大模型·agent·大模型学习
阿Y加油吧2 小时前
java并发编程面试题精讲——day02
java·面试·c#
ArabySide2 小时前
【Spring Boot】基于MyBatis的条件分页
java·spring boot·后端·mybatis
z***y8622 小时前
后端服务限流配置，Nginx与Spring Cloud Gateway
java·服务器·nginx
热门推荐
01今天 Cloudflare 全球事故，连 GPT 和你的网站都一起“掉线”了02GitHub 镜像站点03UV安装并设置国内源04安娜的档案(Anna’s Archive) 镜像网站/国内最新可访问入口（持续更新）05swagger xss漏洞复现06BongoCat - 跨平台键盘猫动画工具07Linux下V2Ray安装配置指南08Valdi：Snapchat 开源的新一代跨平台 UI 框架09Labelme从安装到标注：零基础完整指南102025 最新教程：注册并切换到美区 Apple ID
