STM32+RTOS+环形缓冲区+DMA半满中断+DMA全满中断+空闲中断实现高效的串口接收框架

一、引言

在嵌入式系统开发中，串口通信是常见的数据交互方式。然而，传统的串口接收方式（如轮询或普通中断）在处理高速数据流时存在效率低、易丢失数据等问题。本文将详细介绍一种基于STM32、FreeRTOS、环形缓冲区、DMA以及半满/全满/空闲中断的高效串口接收框架，该方案能够有效处理高速串口数据，避免数据丢失，同时降低CPU占用率。

二、STM32CubeMX工程设置

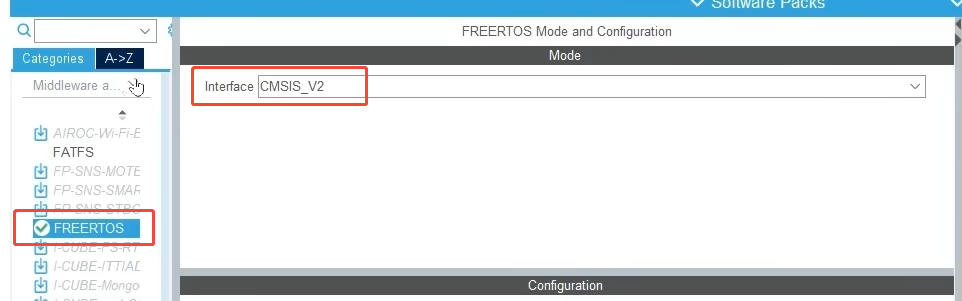

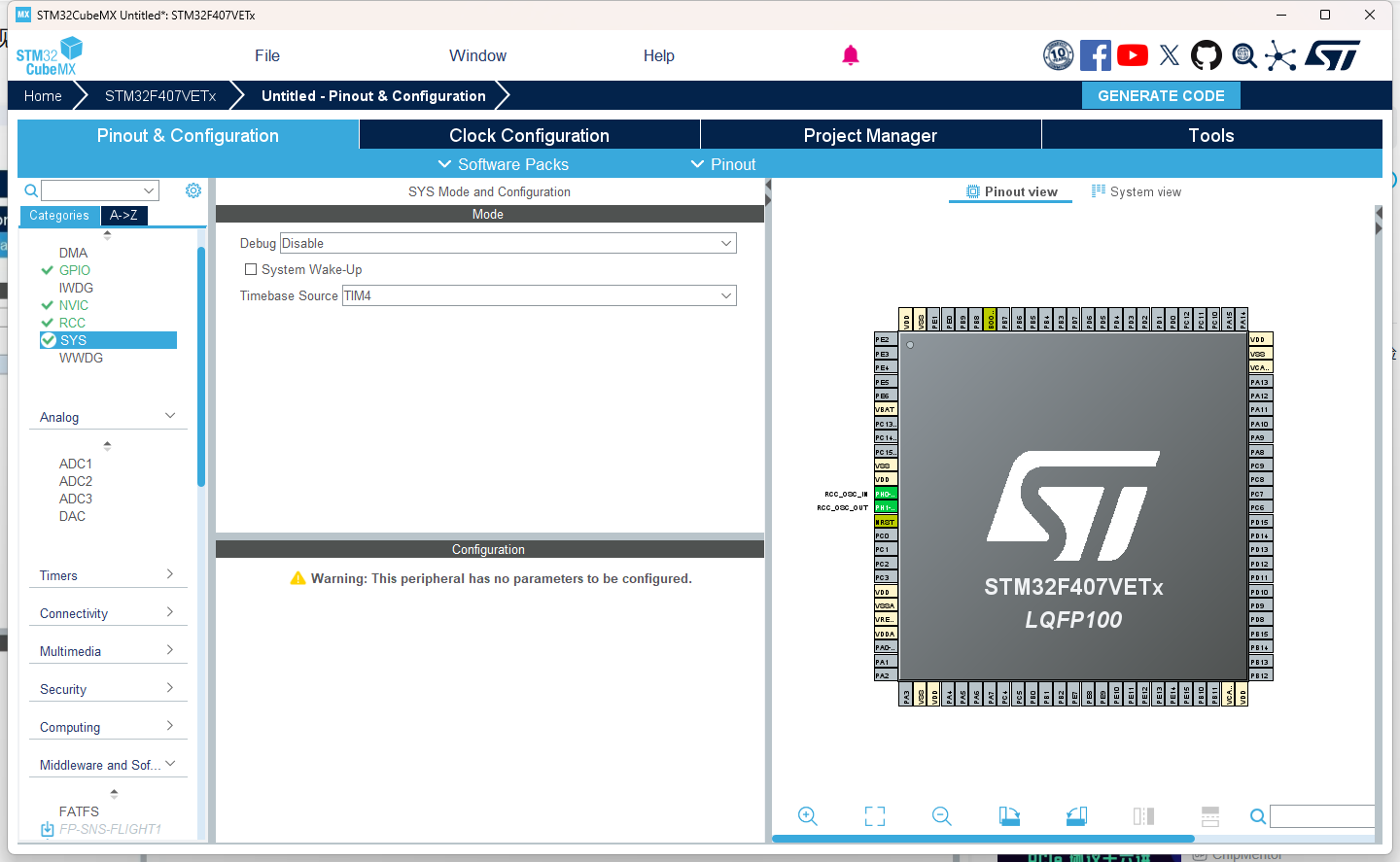

1.下载方式和RTOS的定时器

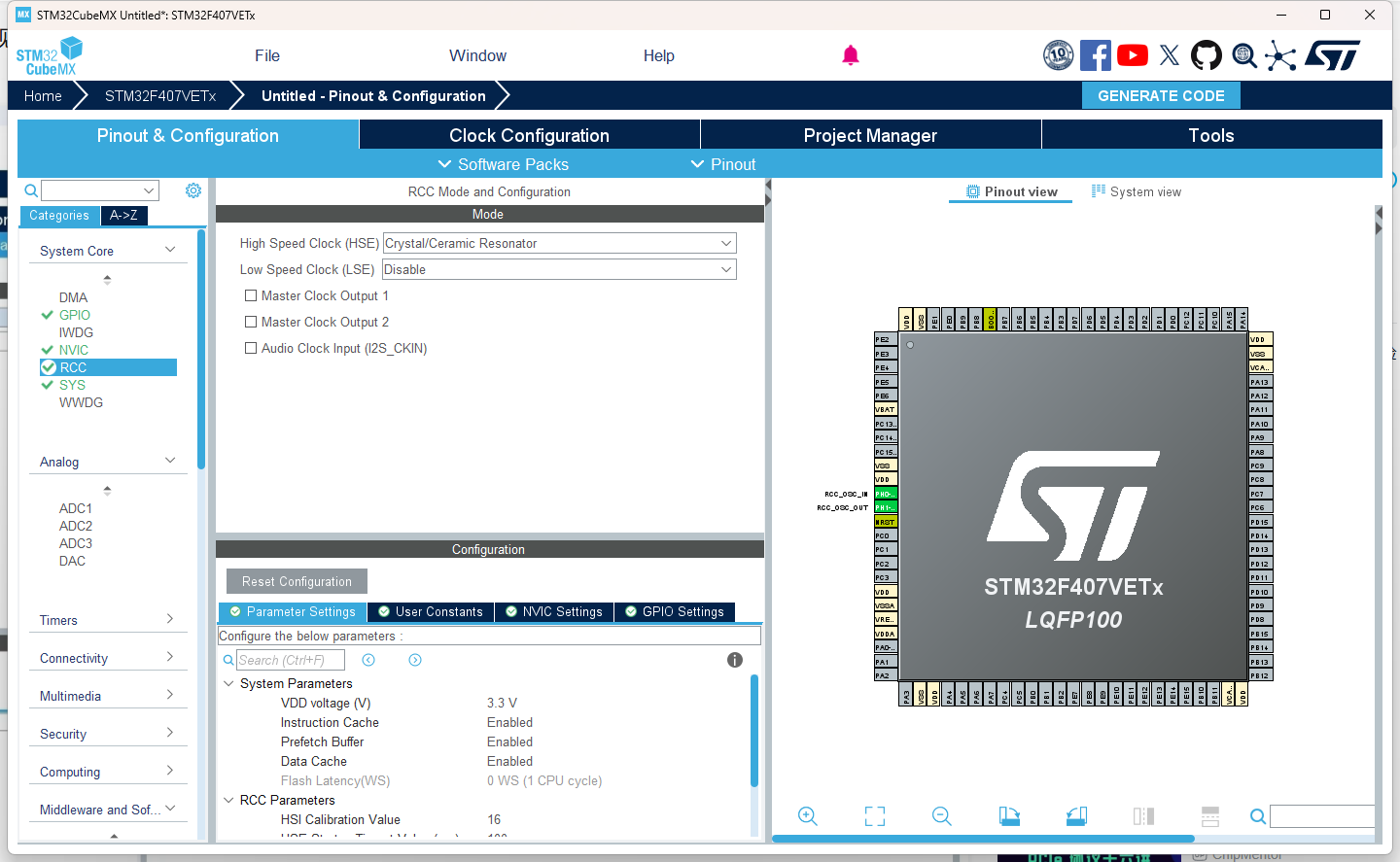

2.外部晶振

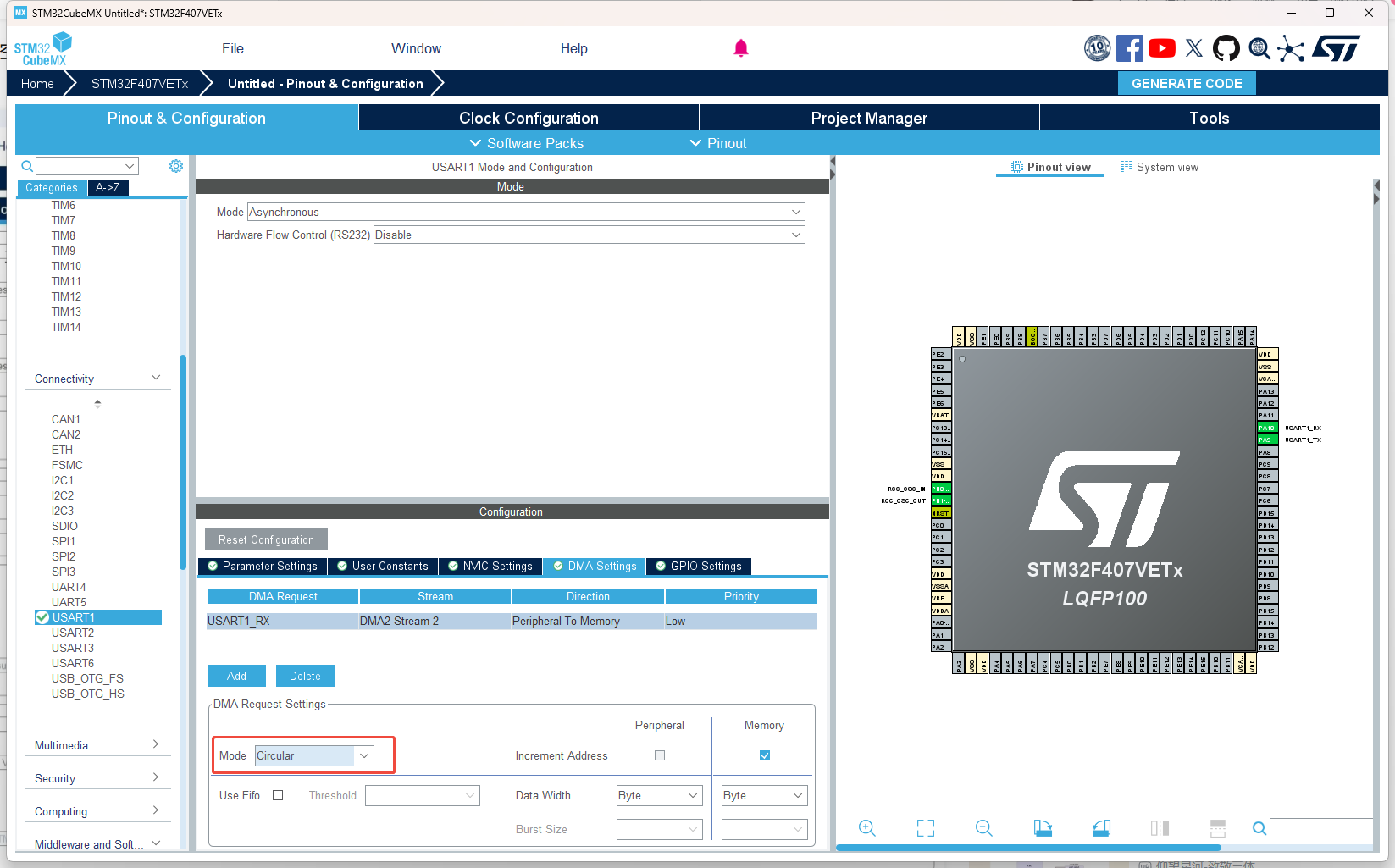

3.UART1 DMA接收为循环模式

4.开启RTOS

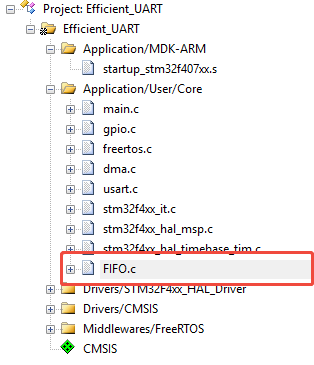

5.加入FIFO.c文件

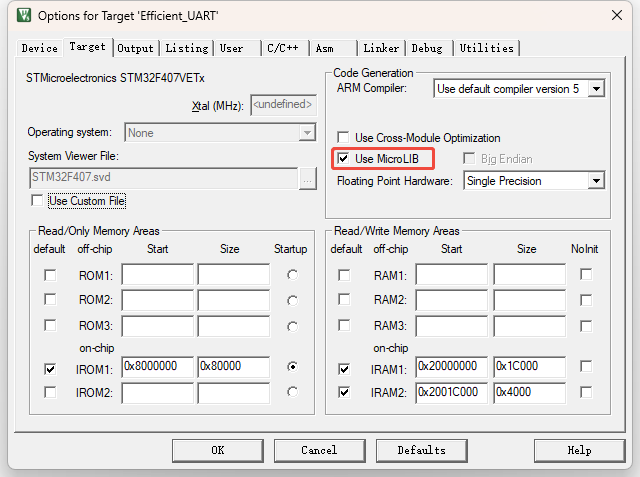

6.使用微库

增加

c 复制代码
#include <string.h>
#include <stdio.h>
#include <stdlib.h>

FIFO.c"文件

c 复制代码
#include "FIFO.h"
#include "FreeRTOS.h"

/**
 * @brief 创建FIFO缓冲区控制结构
 * @param p_fifo_buffer 指向FIFO缓冲区控制结构的指针的指针
 * @return 1成功，0失败
 *
 * 为FIFO缓冲区分配内存并初始化控制结构
 */
uint8_t Create_FIFO_Buffer(FIFO_BUFFER_CTRL **p_fifo_buffer)
{
    *p_fifo_buffer = (FIFO_BUFFER_CTRL *)pvPortMalloc(sizeof(FIFO_BUFFER_CTRL));

    if(*p_fifo_buffer == NULL){
        return 0;
    }

    memset(*p_fifo_buffer, 0, sizeof(FIFO_BUFFER_CTRL));

    return 1;
}

/**
 * @brief 检查FIFO缓冲区是否为空
 * @param p_buffer FIFO缓冲区控制结构指针
 * @return 1空，0非空
 *
 * 通过比较头指针(head)和尾指针(tail)判断缓冲区是否为空
 */
uint8_t FIFO_Buffer_is_Empty(FIFO_BUFFER_CTRL * p_buffer)
{
    if(p_buffer == NULL){
        return 0;
    }

    if(p_buffer->head == p_buffer->tail){
        return 1;
    }

    return 0;
}

/**
 * @brief 检查FIFO缓冲区是否已满
 * @param p_buffer FIFO缓冲区控制结构指针
 * @return 1满，0非满
 *
 * 通过计算头尾指针差值与缓冲区最大长度比较判断是否满
 */
uint8_t FIFO_Buffer_is_Full(FIFO_BUFFER_CTRL * p_buffer)
{
    if(p_buffer == NULL){
        return 0;
    }

    if((p_buffer->head - p_buffer->tail) == FIFO_MAX_BUFFER){
        return 1;
    }

    return 0;
}

/**
 * @brief 向FIFO缓冲区插入单个字节
 * @param p_buffer FIFO缓冲区控制结构指针
 * @param byte 要插入的字节
 * @return 1成功，0失败（缓冲区已满）
 *
 * 将字节插入缓冲区的头部位置（环形缓冲区实现）
 */
uint8_t Insert_Byte_to_FIFO_Buffer(FIFO_BUFFER_CTRL * p_buffer, uint8_t byte)
{
    if(p_buffer == NULL){
        return 0;
    }

    if(FIFO_Buffer_is_Full(p_buffer)){
        return 0;
    }

    p_buffer->circular_buffer[p_buffer->head % FIFO_MAX_BUFFER] = byte;

    p_buffer->head++;

    return 1;
}

/**
 * @brief 从FIFO缓冲区获取单个字节
 * @param p_buffer FIFO缓冲区控制结构指针
 * @param byte 用于存储获取的字节
 * @return 1成功，0失败（缓冲区为空）
 *
 * 从缓冲区尾部获取字节，并移动尾指针
 */
uint8_t Get_Byte_from_FIFO_Buffer(FIFO_BUFFER_CTRL * p_buffer, uint8_t *byte)
{
    if(p_buffer == NULL){
        return 0;
    }

    if(FIFO_Buffer_is_Empty(p_buffer)){
        return 0;
    }

    *byte = p_buffer->circular_buffer[p_buffer->tail % FIFO_MAX_BUFFER];

    p_buffer->tail++;

    return 1;
}

/**
 * @brief 向FIFO缓冲区插入字节数组
 * @param p_buffer FIFO缓冲区控制结构指针
 * @param buf 要插入的字节数组
 * @param len 要插入的字节数量
 * @return 1成功，0失败（空间不足）
 *
 * 批量插入字节，检查剩余空间是否足够
 */
uint8_t Insert_Buff_to_FIFO_Buffer(FIFO_BUFFER_CTRL * p_buffer, uint8_t *buf, int32_t len)
{
    if(p_buffer == NULL){
        return 0;
    }

    int32_t unused;
    unused = FIFO_MAX_BUFFER - (p_buffer->head - p_buffer->tail);
    if(unused < len){
        return 0;
    }

    for(uint32_t i=0; i<len; i++){
        Insert_Byte_to_FIFO_Buffer(p_buffer, buf[i]);
    }

    return 1;
}

/**
 * @brief 从FIFO缓冲区获取字节数组
 * @param p_buffer FIFO缓冲区控制结构指针
 * @param buf 用于存储获取的字节数组
 * @param len 要获取的字节数量
 * @return 1成功，0失败（数据不足）
 *
 * 批量获取字节，检查可用数据是否足够
 */
uint8_t Get_Buff_from_FIFO_Buffer(FIFO_BUFFER_CTRL * p_buffer, uint8_t *buf, int32_t len)
{
    if(p_buffer == NULL){
        return 0;
    }

    int32_t used;
    used = p_buffer->head - p_buffer->tail;
    if(used < len){
        return 0;
    }

    for(uint32_t i=0; i<len; i++){
        Get_Byte_from_FIFO_Buffer(p_buffer, &buf[i]);
    }

    return 1;
}

/**
 * @brief 获取FIFO缓冲区剩余可用空间
 * @param p_buffer FIFO缓冲区控制结构指针
 * @return 剩余空间大小
 *
 * 计算可用空间 = 总大小 - 已用空间
 */
uint32_t Get_FIFO_Buffer_Avail(FIFO_BUFFER_CTRL * p_buffer)
{
    return FIFO_MAX_BUFFER - (p_buffer->head - p_buffer->tail);
}

/**
 * @brief 获取FIFO头部位置
 * @param p_buffer FIFO缓冲区控制结构指针
 * @param pos 用于存储头部位置的指针
 * @return 1成功，0失败（输入为空指针）
 *
 * 返回当前头部指针值，用于外部跟踪缓冲区状态
 */
uint8_t Get_Head_Position(FIFO_BUFFER_CTRL * p_buffer, uint32_t *pos)
{
    if(p_buffer == NULL){
        return 0;
    }

    *pos = p_buffer->head;
    return 1;
}

/**
 * @brief 移动FIFO头部位置
 * @param p_buffer FIFO缓冲区控制结构指针
 * @param len 移动的步长
 * @return 1成功，0失败（输入为空指针）
 *
 * 用于外部处理后更新头部指针，通常在数据被处理后调用
 */
uint8_t Move_Head_Position(FIFO_BUFFER_CTRL * p_buffer, uint32_t len)
{
    if(p_buffer == NULL){
        return 0;
    }

    p_buffer->head = p_buffer->head + len;
    return 1;
}

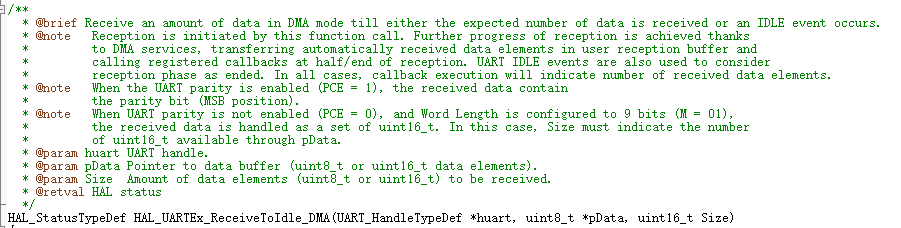

HAL_UARTEx_ReceiveToIdle_DMA函数的分析

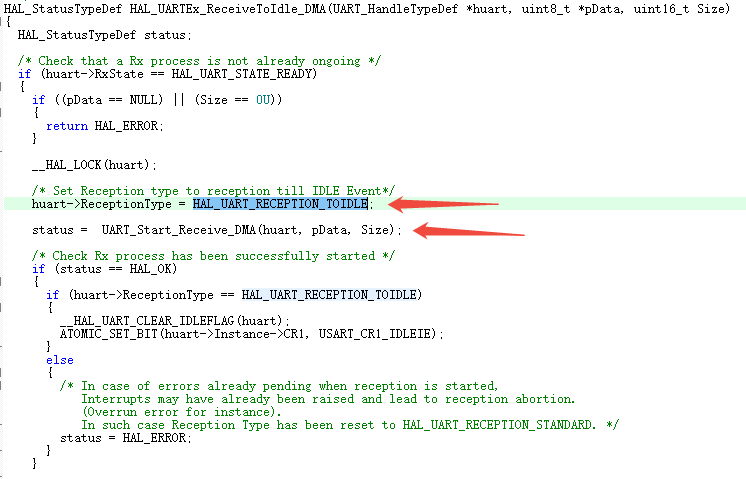

HAL_StatusTypeDef HAL_UARTEx_ReceiveToIdle_DMA(UART_HandleTypeDef *huart, uint8_t *pData, uint16_t Size)

这个函数有一个缺点，我们来看一下它函数执行的一个内容。

空闲函数，然后并且调用这个函数

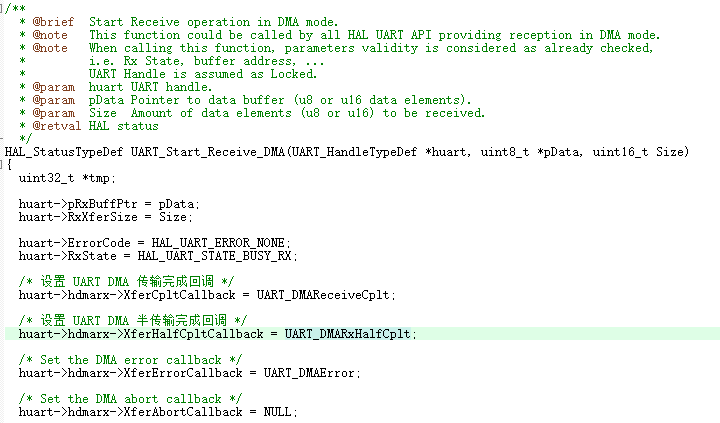

设置满回调函数和半满回调函数

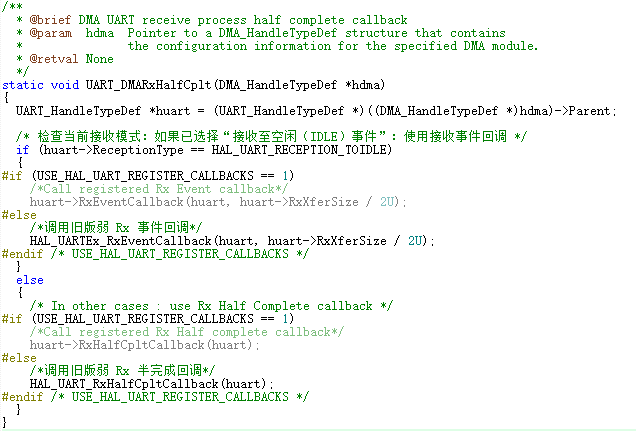

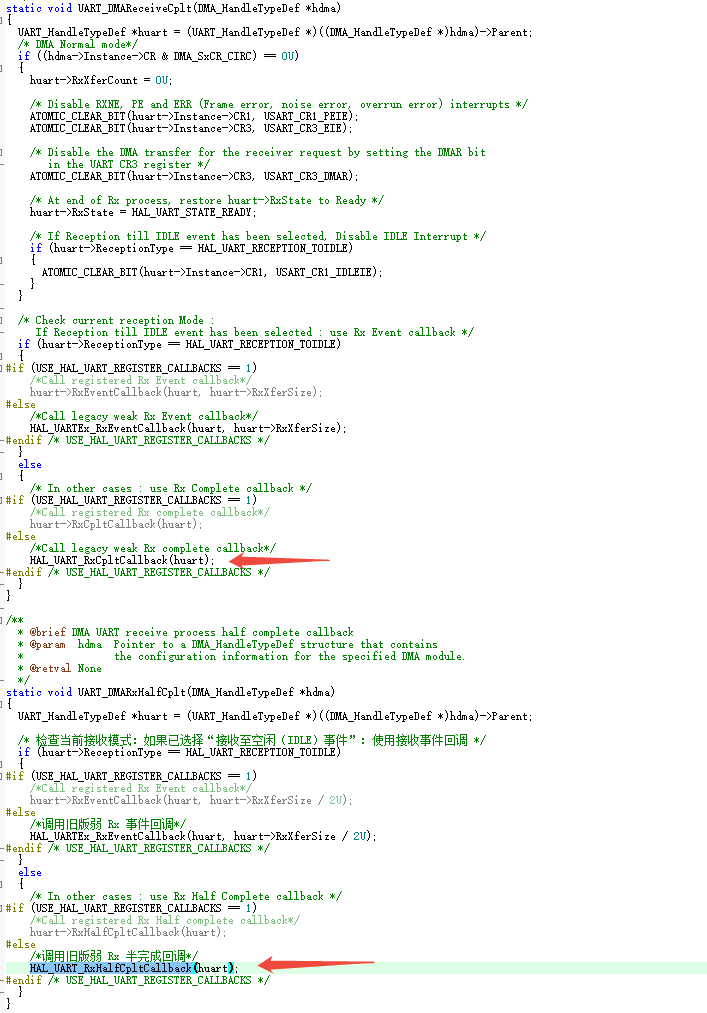

可以看到半满函数里面的内容。它会去判断我们这个标记位有没有被设置成空闲事件，如果设置调用"Rx 事件回调"，否则调用"取 半完成回调"。

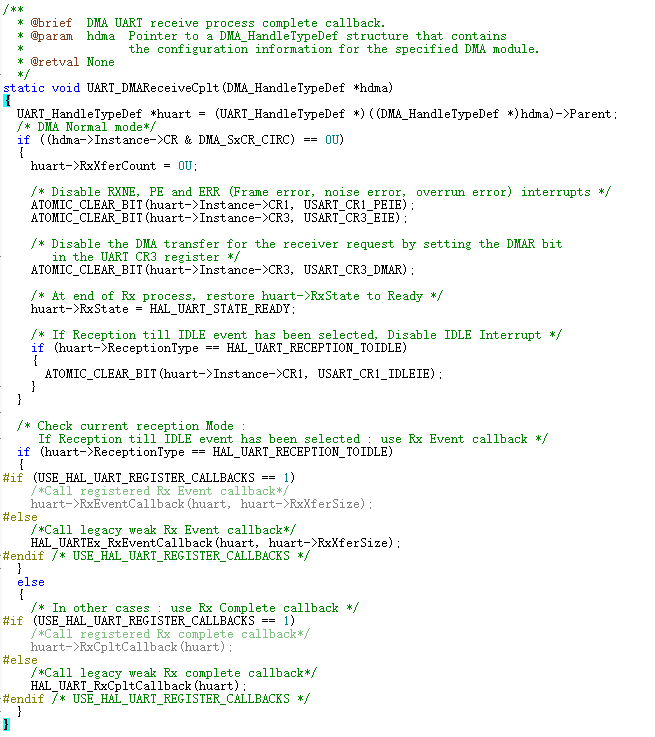

再看全满函数。同样的是判断这个值是不是标记位有没有被设置成空闲事件，如果是同样执行"HAL_UARTEx_RxEventCallback(huart, huart->RxXferSize / 2U);"

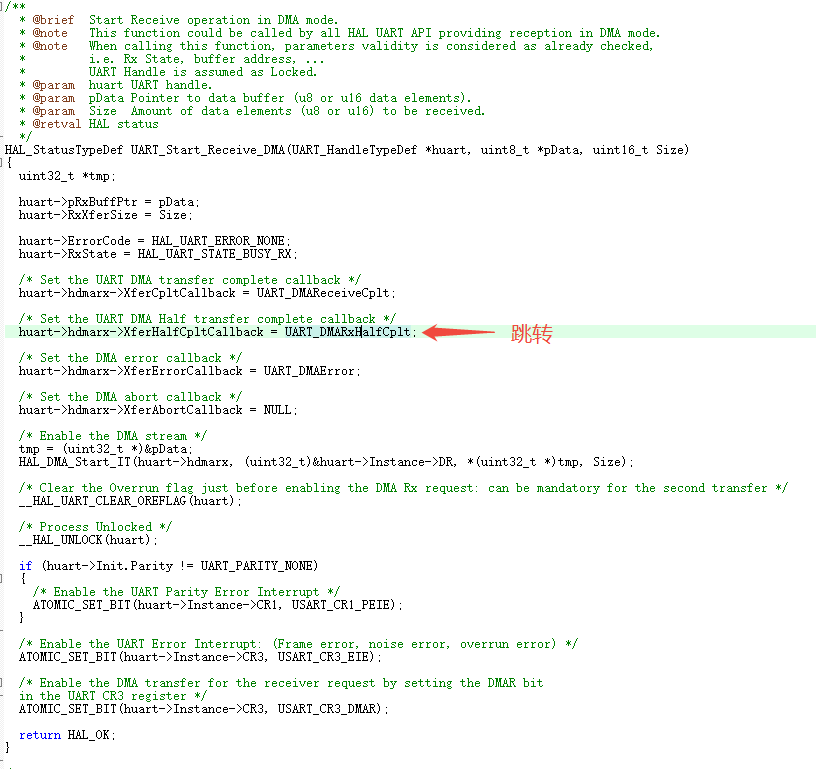

回调函数可以看到，在半满中段和满中段里面，我们调用了同一个回调函数。如果设置使用这一个API去开启目空闲中断和DMA的话，按满中断和满中断的调用同一个回调函数。这不利于我们区分当前发生的是半满中段还是满分的。所以我们就不用了。用最普通的直接DMA接收里接收就行了。

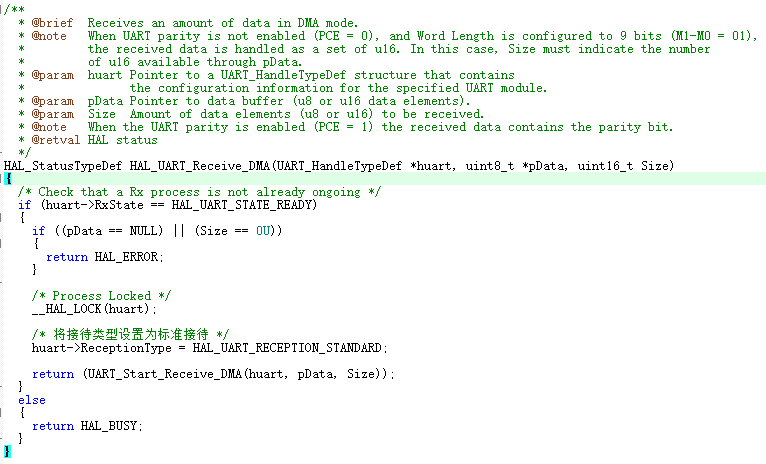

在这个函数中可以看到标记位设置为标准的模式

跳转

我们要对它们进行重新定义这个弱函数的内容

中断处理代码

c 复制代码
int fputc(int ch, FILE *f)
{
	while((USART1->SR&0X40)==0);//循环发送,直到发送完毕
	USART1->DR = (unsigned char) ch;
	return ch;
}

void HAL_UART_RxIDleCallback(UART_HandleTypeDef *huart)// 仅处理 UART 的空闲线检测中断（IDLE interrupt）
{
	if(huart->Instance == USART1){
		static uint32_t idle_flag = 0x01;// 标识符：表示本次唤醒由空闲中断触发
		if(__HAL_UART_GET_FLAG(huart, UART_FLAG_IDLE))// 再次确认是否为真正的 IDLE 中断标志
		{
			__HAL_UART_CLEAR_IDLEFLAG(huart); // 必须手动清除 IDLE 中断标志，否则会持续触发中断
			// 1. 获取 FIFO 缓冲区当前逻辑 head 位置（即已写入但未"确认"的数据边界）
			printf("空闲\n");
			uint32_t cur_head_pos = 0;
			Get_Head_Position(&uart_fifo_buffer, &cur_head_pos);//获取头指针位置
			cur_head_pos = cur_head_pos%FIFO_MAX_BUFFER;
			//2. 计算head应该在的位置
			//    __HAL_DMA_GET_COUNTER 返回剩余未传输字节数，
			//    因此 FIFO_MAX_BUFFER - 剩余数 = 已接收字节数 = DMA 当前写入位置（need_head_pos）
			uint32_t need_head_pos = FIFO_MAX_BUFFER - __HAL_DMA_GET_COUNTER(&hdma_usart1_rx);
			//3. 计算head应该移动的长度
			//    若 need_head_pos >= cur_head_pos：直接相减；
			//    否则：需绕过缓冲区末尾，加上 FIFO_MAX_BUFFER 后再减
			uint32_t move_head_len = (need_head_pos >= cur_head_pos)?\
			                         (need_head_pos - cur_head_pos):\
			                         (need_head_pos + FIFO_MAX_BUFFER - cur_head_pos);
			//4. 移动head位置
			Move_Head_Position(&uart_fifo_buffer, move_head_len);
			//5. 唤醒数据分析任务
			BaseType_t xHigherPriorityTaskWoken = pdFALSE;
			xQueueSendFromISR(Uart_Analysis_Queue_Handle, &idle_flag, &xHigherPriorityTaskWoken);
			// 如果有更高优先级任务被唤醒，则请求立即进行上下文切换
			portYIELD_FROM_ISR(xHigherPriorityTaskWoken);
		}
	}
}

void HAL_UART_RxHalfCpltCallback(UART_HandleTypeDef *huart)    // 仅处理 UART 的 DMA 半传输完成中断（Half Transfer Complete）
{
	if(huart->Instance == USART1){
		static uint32_t half_flag = 0x02;
		//1. 获取当前head位置
		uint32_t cur_head_pos = 0;
		printf("半满\n");
		Get_Head_Position(&uart_fifo_buffer, &cur_head_pos);
		cur_head_pos = cur_head_pos%FIFO_MAX_BUFFER;
		//2. 计算head应该在的位置
		uint32_t need_head_pos = FIFO_MAX_BUFFER/2;
		//3. 计算head应该移动的长度
		uint32_t move_head_len = (need_head_pos >= cur_head_pos)?\
														 (need_head_pos - cur_head_pos):\
														 (need_head_pos + FIFO_MAX_BUFFER - cur_head_pos);
		//4. 移动head位置
		Move_Head_Position(&uart_fifo_buffer, move_head_len);
		//5. 唤醒数据分析任务
		BaseType_t xHigherPriorityTaskWoken = pdFALSE;
		xQueueSendFromISR(Uart_Analysis_Queue_Handle, &half_flag, &xHigherPriorityTaskWoken);
		portYIELD_FROM_ISR(xHigherPriorityTaskWoken);
	}
}

void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)// 仅处理 UART 的 DMA 传输完成中断（Transfer Complete，即全满）
{
	if(huart->Instance == USART1){
		static uint32_t cplt_flag = 0x03;
		//1. 获取当前head位置
		uint32_t cur_head_pos = 0;
		printf("全满\n");
		Get_Head_Position(&uart_fifo_buffer, &cur_head_pos);
		cur_head_pos = cur_head_pos%FIFO_MAX_BUFFER;
		//2. 计算head应该在的位置
		uint32_t need_head_pos = FIFO_MAX_BUFFER;
		//3. 计算head应该移动的长度
		uint32_t move_head_len = (need_head_pos >= cur_head_pos)?\
														 (need_head_pos - cur_head_pos):\
														 (need_head_pos + FIFO_MAX_BUFFER - cur_head_pos);
		//4. 移动head位置
		Move_Head_Position(&uart_fifo_buffer, move_head_len);
		//5. 唤醒数据分析任务
		BaseType_t xHigherPriorityTaskWoken = pdFALSE;
		xQueueSendFromISR(Uart_Analysis_Queue_Handle, &cplt_flag, &xHigherPriorityTaskWoken);
		portYIELD_FROM_ISR(xHigherPriorityTaskWoken);
	}
}
c 复制代码
uint8_t temp_data[100] = {0};
void uart_analysis_task(void *argument)
{
	__HAL_UART_ENABLE_IT(&huart1, UART_IT_IDLE);
	HAL_UART_Receive_DMA(&huart1, uart_fifo_buffer.circular_buffer, FIFO_MAX_BUFFER);
	uint32_t isr_flag = 0;
	uint8_t i = 0;
	for(;;)
  {
		xQueueReceive(Uart_Analysis_Queue_Handle, &isr_flag, portMAX_DELAY);

		while(FIFO_Buffer_is_Empty(&uart_fifo_buffer) != 1){
			Get_Byte_from_FIFO_Buffer(&uart_fifo_buffer, &temp_data[i]);
			i = (i+1)%100;
			//下面可以放数据分析的代码
		}
  }
}

原视频讲解
