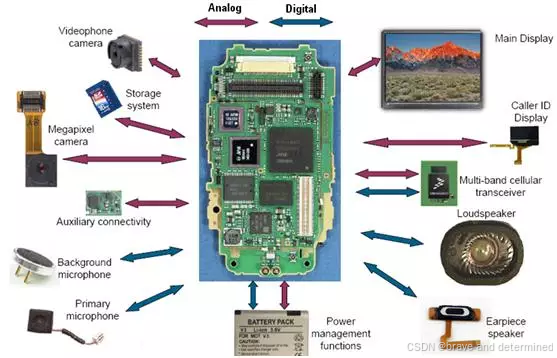

在当今高度集成的移动计算时代，智能手机已成为功能强大的个人枢纽，其内部塞入了处理器、存储器、高清摄像头、高刷新率显示屏、射频模块、音频组件以及各种传感器等众多复杂的电子元器件。这种高度集成化带来了一个根本性的设计挑战：不同功能模块往往采用专有且互不兼容的接口标准。例如，不同的摄像头模组厂商可能定义各自独特的电气接口和数据协议，显示屏供应商也采用多样化的连接方案。这种接口的碎片化现象，给智能手机的设计者带来了巨大的难题。它不仅限制了元器件选择的灵活性，导致供应链管理复杂化，还极大地增加了主板设计的难度，因为需要为各种不同的接口预留空间和布线资源，从而推高了开发成本和时间。为了应对这一挑战，一个旨在推动移动设备内部接口标准化的联盟应运而生，它就是MIPI联盟。
MIPI联盟：移动设备内部架构的标准化推动者
MIPI联盟，全称为移动产业处理器接口联盟，成立于2003年，由ARM、诺基亚、意法半导体（ST）和德州仪器（TI）等行业先驱企业共同发起。其核心使命是为移动应用处理器制定开放的、全球性的接口标准规范。联盟的根本目标是通过标准化手机及类似移动设备内部的关键接口，如摄像头、显示屏、射频/基带、音频、存储和电池管理等，从而系统性地降低设备设计的复杂性，提升设计的灵活性与可扩展性。
MIPI联盟的组织结构采用工作组模式，每个工作组专注于一个特定的技术领域。这种结构使得联盟能够高效地并行推进多项标准的制定与迭代。例如，有专门的工作组负责定义摄像头接口标准，另一个工作组则专注于显示接口，还有的工作组处理射频、音频等其他关键接口。这种分工协作的模式确保了各项标准的专业性和深度。
统一接口标准为整个移动生态系统带来了多方面的显著优势。首先，它赋予了手机厂商前所未有的灵活性，他们可以从市场上众多符合统一标准的芯片供应商和模组制造商中，根据性能、成本和供货能力灵活选择最合适的组件。其次，当产品需要升级或变更功能时，标准化的接口使得更换或升级特定模块（如摄像头或屏幕）变得更加快捷方便，大大缩短了产品开发周期。最后，标准化促进了良性竞争，激励厂商在遵循统一规范的前提下，专注于提升自身产品的性能和创新，最终惠及消费者。
MIPI协议体系的核心：CSI与DSI
在MIPI联盟制定的一系列标准中，摄像头串行接口和显示屏串行接口是迄今为止最为成熟、应用也最为广泛的两个协议。它们已经成为了智能手机、平板电脑乃至许多嵌入式设备中连接应用处理器与摄像头、显示屏的事实标准。
CSI：高速图像管道的动脉
CSI接口，特指其广泛应用的CSI-2版本，是一条专为移动应用设计的高性能串行互连总线。它的主要职责是在摄像头传感器与设备的主处理器或专用图像处理器之间建立起高速、高效的数据传输通道。

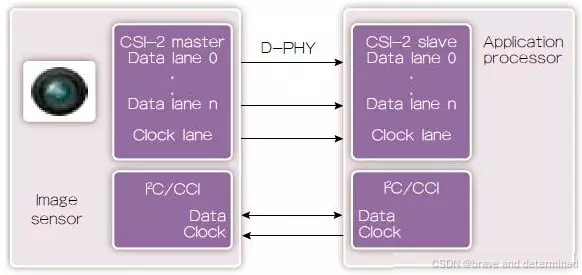

CSI-2的架构设计充分考虑了移动设备对带宽和功耗的严苛要求。它通常采用一套高速差分信号线进行数据传输，这套物理层标准通常由MIPI D-PHY或更新的C-PHY定义。这套总线包含多条数据通道和一条独立的差分时钟通道。数据通道的数量可以根据所需的带宽进行灵活配置，常见的有1、2、4条，在需要极高吞吐量的应用中甚至可以配置到8条通道。这种可扩展的通道架构使得CSI-2能够轻松应对从普通手机摄像头到专业级摄影模组，乃至车载ADAS系统中高分辨率、高帧率图像传感器的数据传输需求。
除了高速数据流，CSI-2规范还包含一个重要的边带控制接口，即摄像头控制接口。CCI通常基于业界标准的I2C总线协议实现，它为主机（如应用处理器）提供了一个独立的、低速的通信通道，用于配置和控制摄像头传感器。通过CCI，主机可以向传感器发送指令，以调整曝光时间、增益、白平衡、分辨率、帧率等参数，或者查询传感器的状态信息，而不会干扰高速图像数据的传输。这种数据与控制通道分离的设计，是现代复杂系统设计中的一个重要原则，确保了系统的稳定性和响应速度。

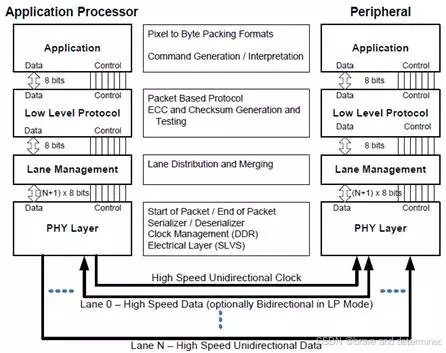

CSI-2协议栈结构完整，覆盖了从物理层到应用层的各个层面。它不仅定义了物理连接和电气特性，还包含了链路层、协议层和应用层的详细规范，确保了不同厂商的传感器和处理器之间能够实现无缝互操作。这种复杂的协议结构虽然增加了实现的难度，但也换来了极高的性能和可靠性，使其成为移动成像领域无可争议的行业标准。
DSI：驱动高清显示的专用通道
与CSI相对应，显示屏串行接口是一条高速、高分辨率的串行总线，专门用于在应用处理器和显示面板之间传输图像数据和指令。DSI的出现，取代了早期手机中常见的并行RGB接口，以其高带宽、低引脚数和低功耗的优势，迅速成为移动显示领域的主流技术。

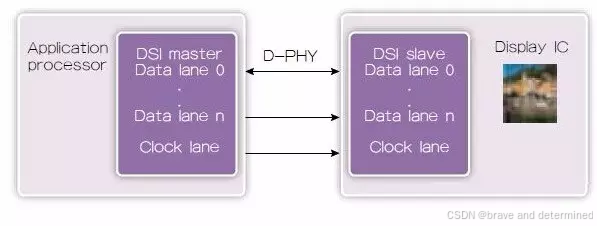

DSI同样基于MIPI D-PHY或C-PHY物理层，支持多达4条数据通道和一条差分时钟通道，能够提供远超传统接口的带宽，足以驱动当今的高分辨率（如2K、4K）和高刷新率（如90Hz、120Hz甚至更高）的显示屏。所有像素数据和控制指令都被串行化后，通过这少数几条差分线进行传输，极大地减少了连接器引脚数量和内部布线的复杂度，为手机实现更轻薄的机身设计创造了条件。
DSI协议的一个关键特性是它支持两种截然不同的操作模式：视频模式和命令模式。这两种模式的设计，体现了MIPI协议对移动设备功耗优化的深刻理解。
- 视频模式：在这种模式下，应用处理器会持续不断地将每一帧的像素数据实时地通过DSI总线"流式"传输到显示面板。这种方式适用于动态内容，如视频播放、游戏滚动等，要求屏幕内容实时更新。处理器需要持续参与显示刷新过程，功耗相对较高。
- 命令模式：在这种模式下，显示面板通常集成了自己的显示控制器和帧缓冲器。应用处理器只需将一帧完整的图像数据通过一条命令写入到显示面板的内部存储器中即可。一旦写入完成，显示面板就可以自行维持屏幕上的图像，而应用处理器则可以进入低功耗的休眠状态，直到需要更新屏幕内容时再被唤醒。这种模式非常适合于显示静态或变化缓慢的内容，如阅读电子书、查看静态网页或待机界面。通过智能地在视频模式和命令模式之间切换，系统可以在保证流畅视觉体验的同时，最大限度地降低功耗，从而显著延长设备的续航时间。
在命令模式下，主机不仅可以向显示面板的寄存器和帧缓冲器写入数据，通常还可以从中读取状态信息，这为系统调试和高级显示功能的管理提供了便利。DSI协议的这种灵活性，使其能够适应从简单的功能机屏幕到复杂的智能手机OLED面板等各种显示应用的需求。
奠定基石：物理层技术与D-PHY
无论是CSI还是DSI，其高性能的实现都离不开底层物理层技术的支撑。MIPI联盟为CSI-2和DSI协议制定了专门的物理层标准，其中最具代表性、应用最广泛的就是D-PHY。

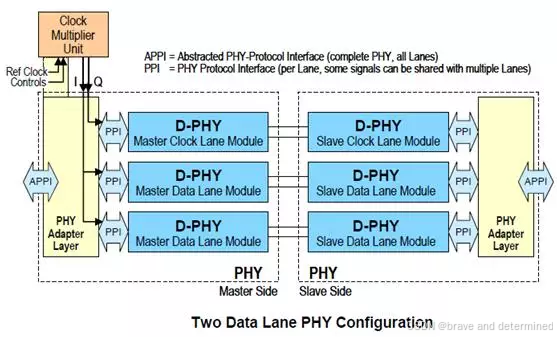

D-PHY是一种高度优化的物理层规范，其设计的核心思想是在性能和功耗之间取得最佳平衡。它采用了一对源同步的差分时钟线和一到四对差分数据线。这种源同步时钟方案意味着时钟信号与数据信号一同从发送端传输到接收端，接收端利用这个同步的时钟信号来精确地对数据进行采样，极大地简化了时钟恢复电路的设计，并保证了高速数据传输的可靠性。
数据传输采用双倍数据速率方式，意味着在时钟信号的上升沿和下降沿都会进行数据采样，从而在给定的时钟频率下实现两倍的数据吞吐量。

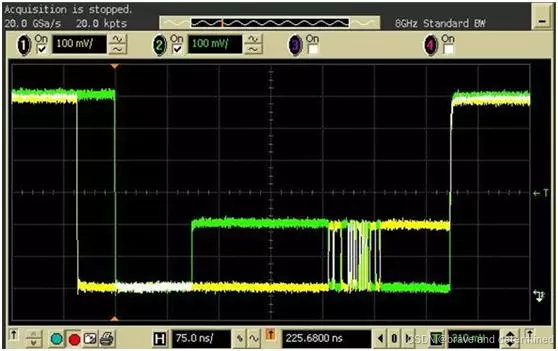

D-PHY最精妙的设计在于它定义了两种截然不同的工作模式：
- 高速模式：当需要传输大量数据，如图像或视频流时，总线会进入HS模式。在此模式下，数据线采用低压差分信号进行传输。这种技术具有极强的抗噪声干扰能力和低电磁辐射（EMI）特性，能够支持非常高的数据速率，通常从80Mbps到超过1Gbps，甚至更高。这是保证MIPI总线能够胜任高分辨率摄像头和高刷新率屏幕数据传输的关键。然而，高速差分信号的驱动和维持需要消耗相当的功率。
- 低功耗模式：当总线空闲或只需要传输少量控制信息时，D-PHY会切换到LP模式。在此模式下，数据线采用单端信号，数据传输速率较低（通常低于10Mbps），但其驱动功耗也极低。LP模式的存在，使得MIPI接口在非工作状态下的功耗可以忽略不计，这对于依赖电池供电的移动设备至关重要。
D-PHY通过在这两种模式之间进行快速、无缝的动态切换，实现了"按需供给"的功耗管理策略。在数据爆发期间，它提供强大的传输能力；在静默期间，它则进入近乎零功耗的休眠状态。这种设计哲学深刻地贯彻了MIPI协议"专为移动设备优化"的核心理念，使得MIPI接口在提供卓越性能的同时，能够将功耗和成本控制在最低水平。
更广阔的生态系统与持续演进

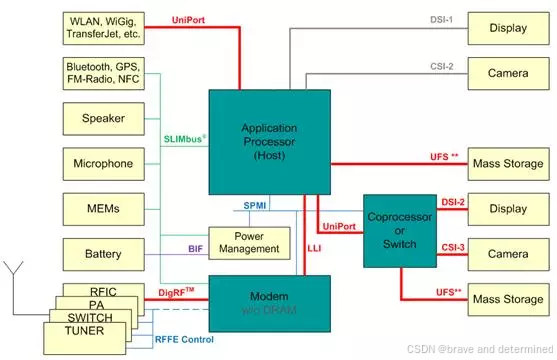

MIPI联盟的影响力远不止于摄像头和显示屏接口。其标准体系覆盖了移动设备的各个方面，包括用于连接射频前端和基带芯片的DigRF接口、用于麦克风和扬声器的SLIMbus数字音频接口、以及规范电池管理系统通信的BIF（电池接口）等。这些标准共同构成了一个完整的移动设备内部互连生态系统，推动了整个行业的规范化发展。
同时，MIPI协议自身也处于不断演进和改进的过程中。为了满足未来更高带宽的需求，联盟推出了更先进的物理层技术，如M-PHY和C-PHY。M-PHY支持更高的数据速率和更灵活的协议栈配置，而C-PHY则通过创新的三进制符号编码技术，在更少的引脚上实现了极高的数据传输效率。此外，MIPI联盟也在积极将其标准的应用领域从传统的智能手机和平板电脑，拓展到物联网（IoT）、汽车电子、增强现实/虚拟现实（AR/VR）等新兴领域。
在存储方面，虽然UFS（通用闪存存储）标准主要由JEDEC（固态技术协会）制定，但其物理层也借鉴了MIPI的相关技术，体现了MIPI理念对整个移动产业生态的深远影响。
综上所述，MIPI联盟通过其一系列精心设计的接口标准，特别是CSI和DSI，成功解决了现代智能手机内部接口碎片化的核心痛点。它不仅通过标准化简化了设计、降低了成本、加速了产品创新，更通过在物理层和协议层对功耗和性能的深度优化，为移动设备带来了卓越的用户体验。作为一个开放且持续发展的标准体系，MIPI将继续作为连接移动设备内部世界的基石，支撑着未来更智能、更互联的技术演进。
